Kenwood KT-8005

Pour les quelques stations radio de qualité
Répondre
Avatar du membre
dylanjumpman
Membre no life
Messages : 2336
Enregistré le : sam. 1 janv. 2011 23:22
Localisation : 7-8 easy

Kenwood KT-8005

Message par dylanjumpman » dim. 19 juil. 2015 16:43

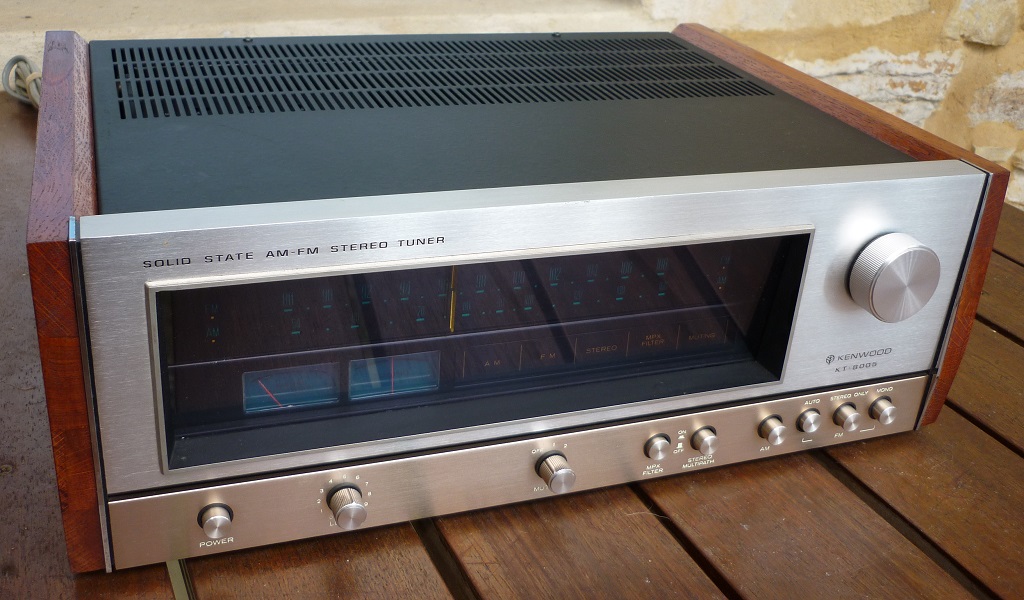

Voici la donc le présentation en images d'un des meilleurs tuners japonais de l'époque, et qui était le haut de gamme de Kenwood en 1973.

(ça faisait longtemps que je n'avais pas fait de belles présentations, alors je me suis un peu lâché sur les photos :pt1cable: )
Il s'agit d'un tank de plus de 11 Kg, fabriqué avec beaucoup de soins et avec un look vraiment magnifique avec les joues en bois !

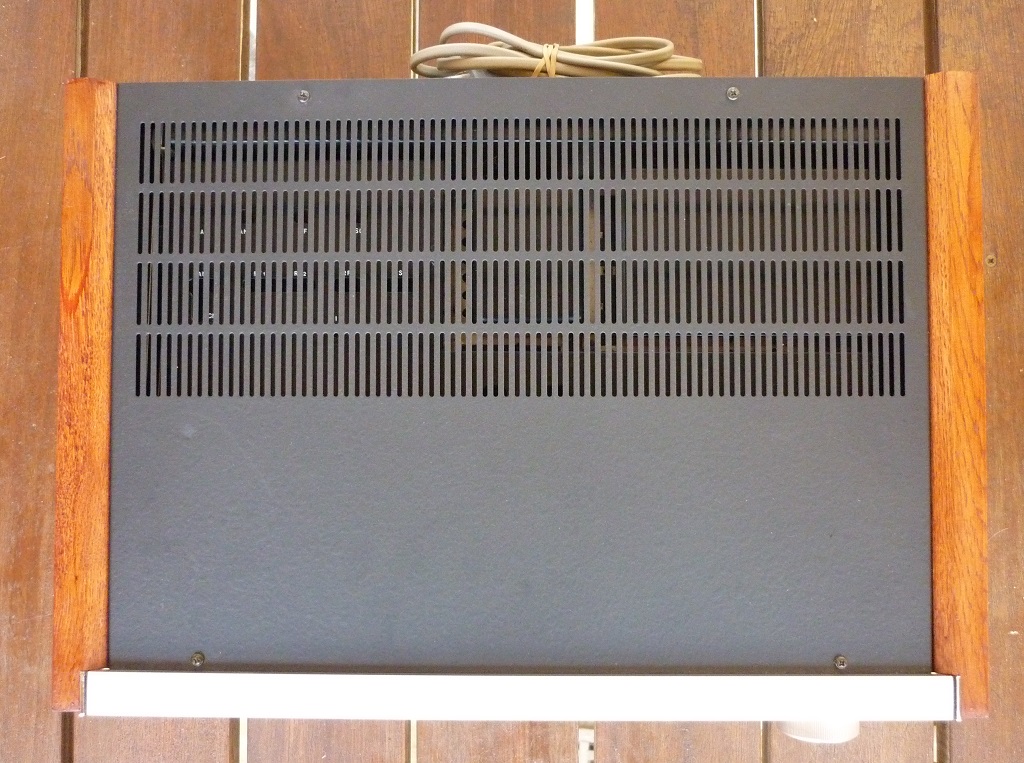

Beaucoup de ventilations par dessus et dessous car ça a tendance à chauffer, surtout en cette saison :o

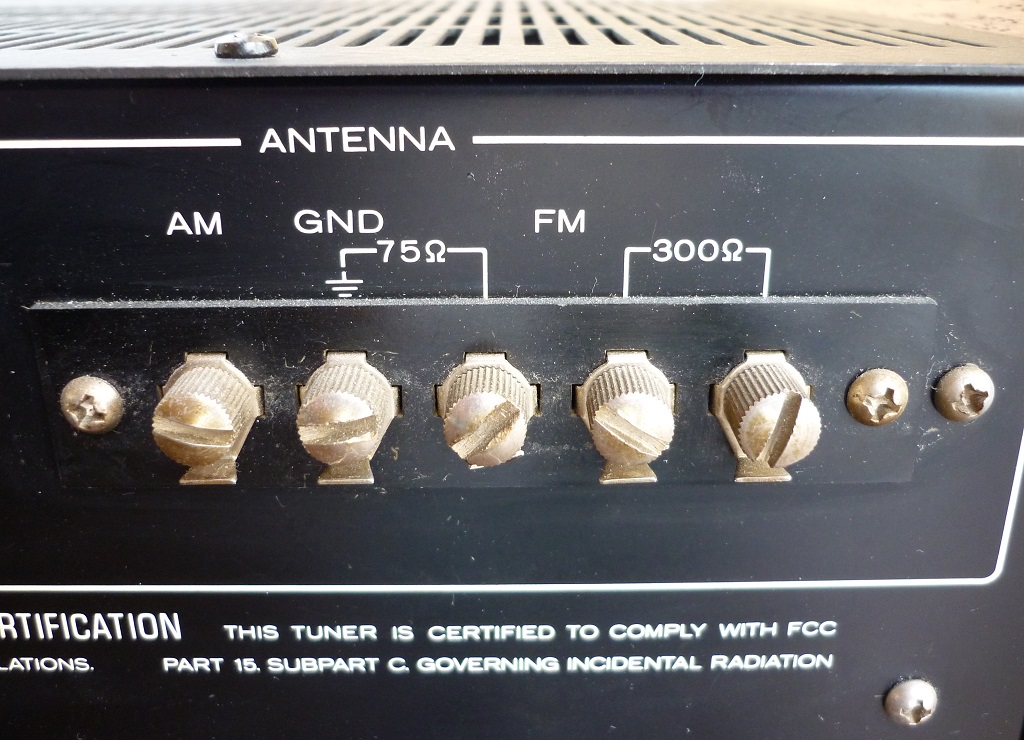

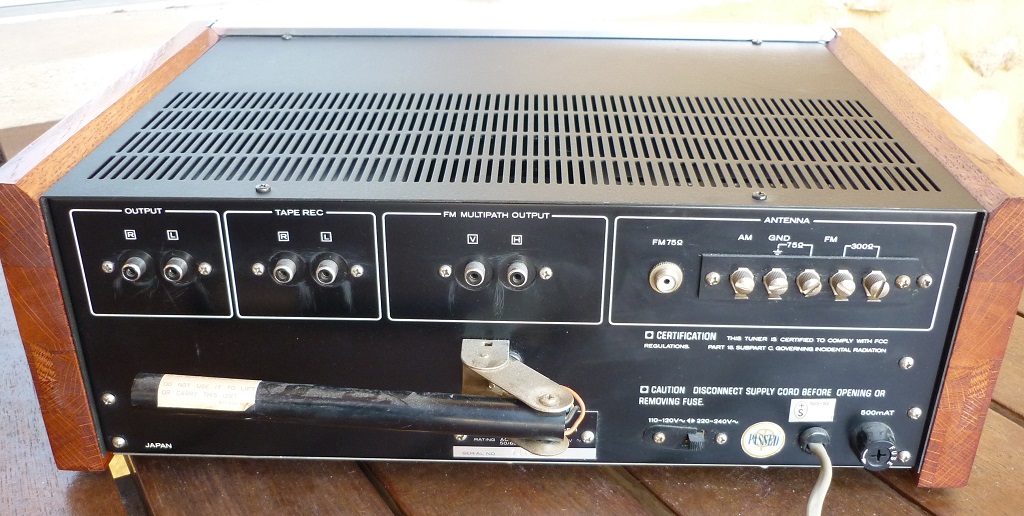

L'arrière :
Comment c'est loin...

Avatar du membre
dylanjumpman
Membre no life
Messages : 2336
Enregistré le : sam. 1 janv. 2011 23:22
Localisation : 7-8 easy

Re: Kenwood KT-8005

Message par dylanjumpman » dim. 19 juil. 2015 16:43

Les flancs de la façade sont chromés mais une est un peu piquée

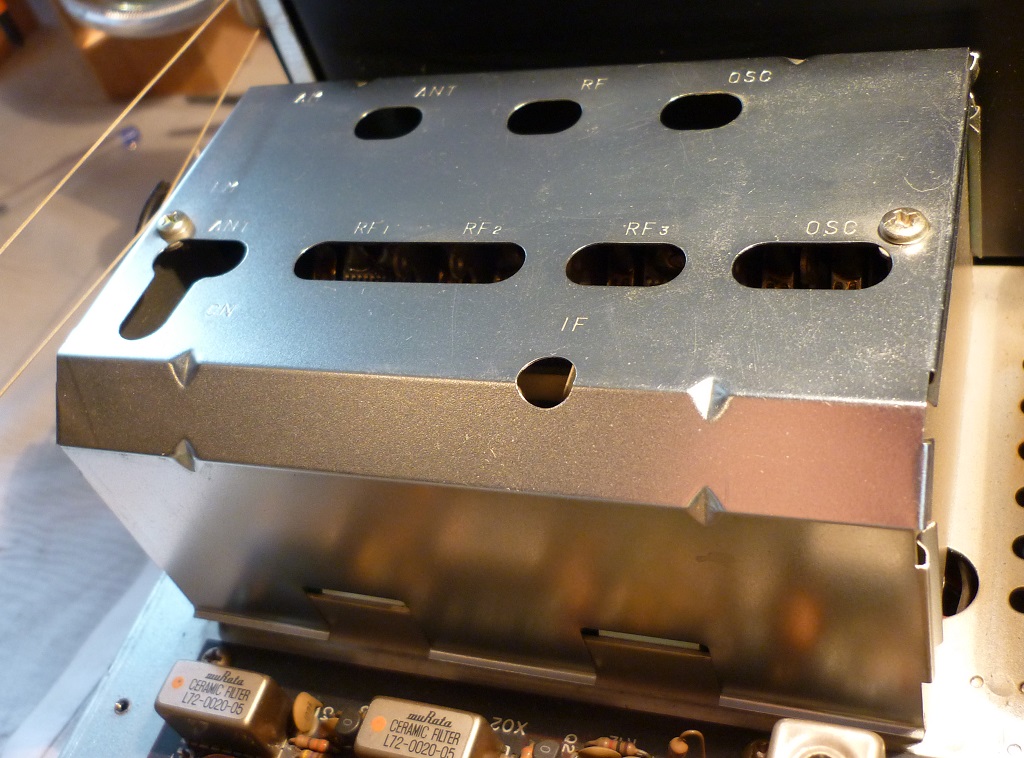

Montage au top pour un tuner avec cartes séparées : carte d'alimentation, carte de sortie audio, carte de filtrage MPX, 5 cages FM, capots de blindage partout...

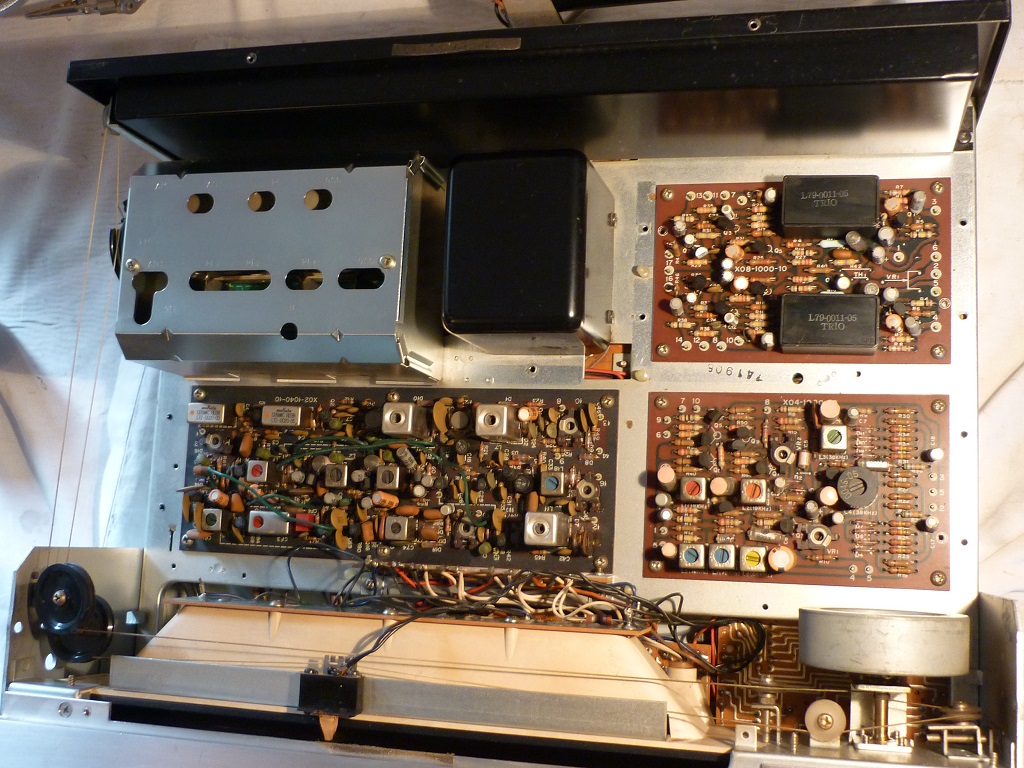

On démonte les capots très aisément et on découvre les entrailles :
Le transfo d'alim :

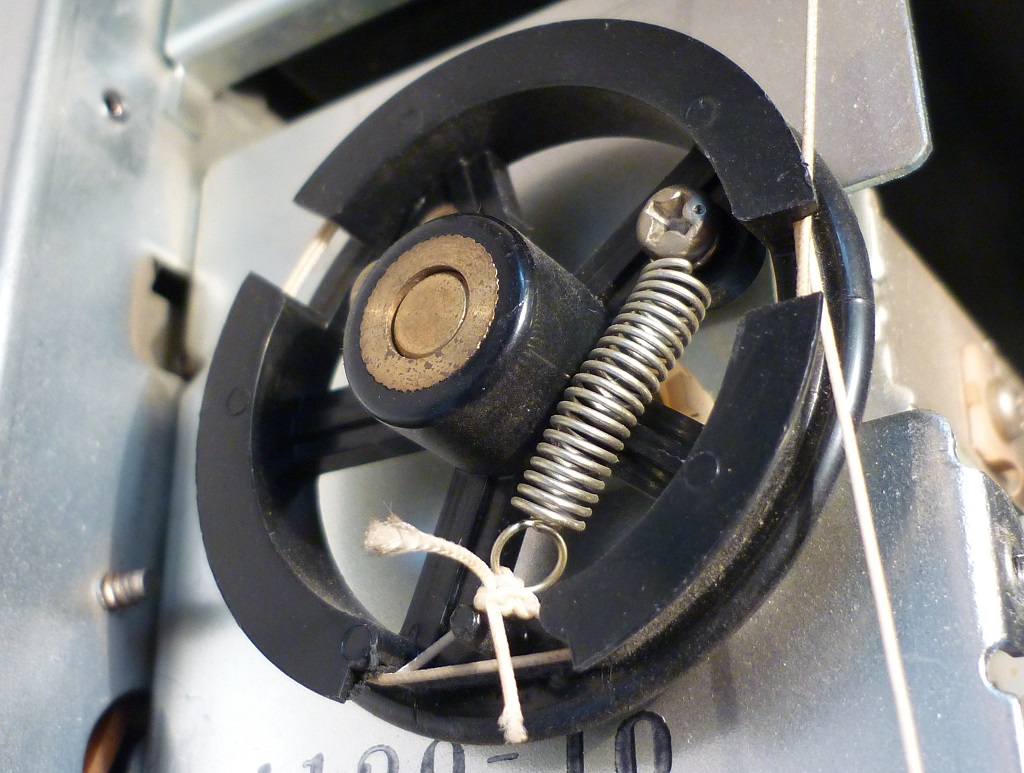

La roue :
Allez, on passe aux choses sérieuses...
Comment c'est loin...

Avatar du membre
dylanjumpman
Membre no life
Messages : 2336
Enregistré le : sam. 1 janv. 2011 23:22
Localisation : 7-8 easy

Re: Kenwood KT-8005

Message par dylanjumpman » dim. 19 juil. 2015 16:44

Je ne suis pas un grand expert en tuner, la restauration a simplement consisté à un changement de tous les chimiques Elna, par du... Elna :whistle: et quelques autres choses aussi...

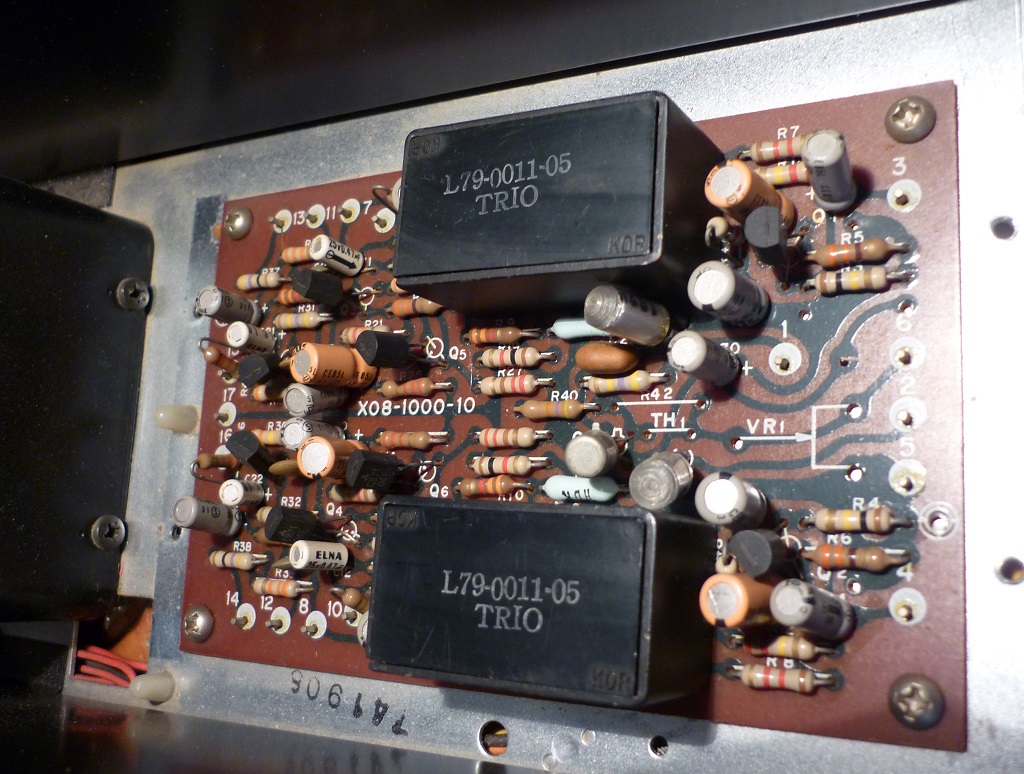

Il y'a encore des modules badgés "TRIO", premier nom de Kenwood

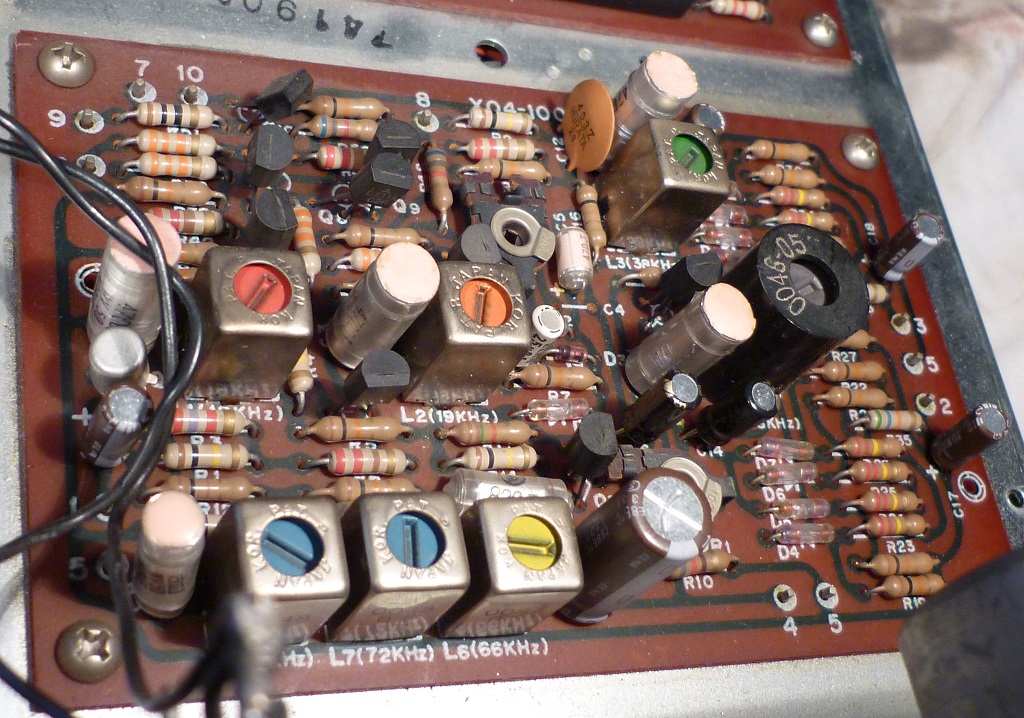

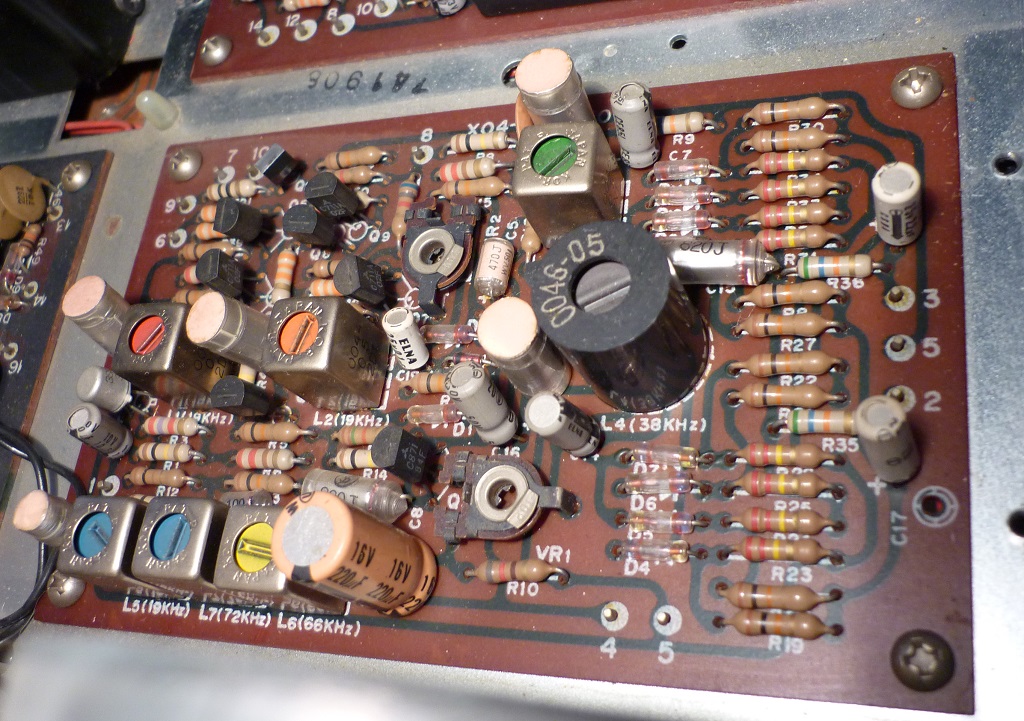

La carte MPX, fonction très efficace sur cet appareil :yes!:

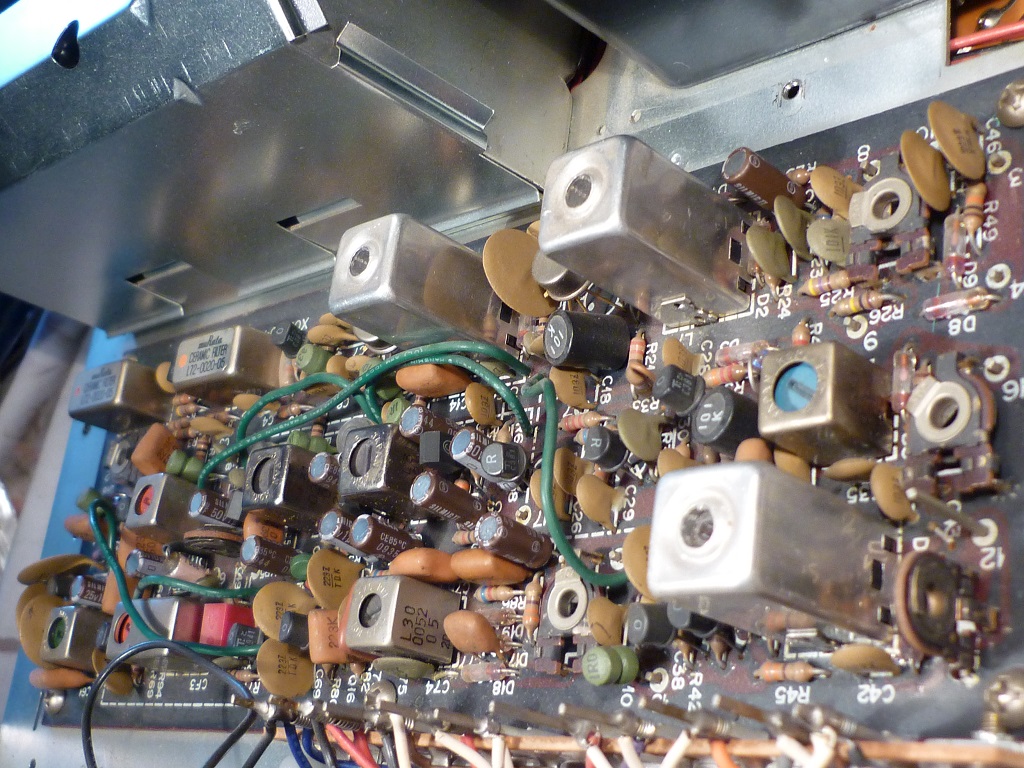

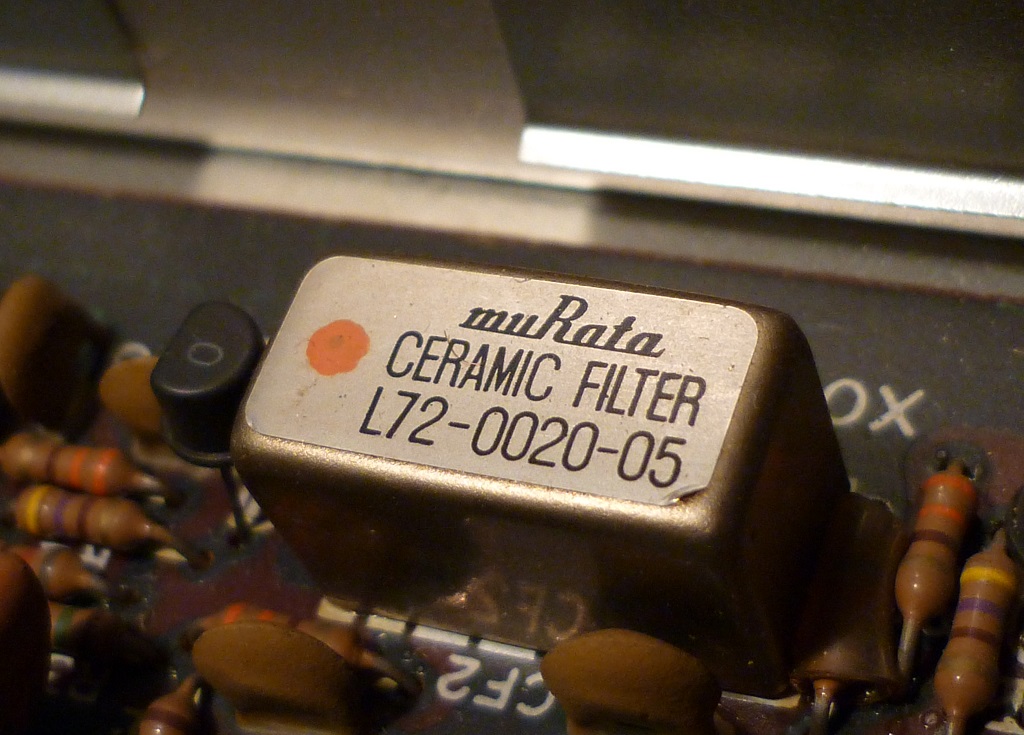

Carte principale avec les fameux filtres céramiques "Murata"
Attention toutefois, le changement des chimiques n'a pas été une partie de plaisir : regardez la photo ci-dessous qui montre le dessous de la carte principale...
Les pistes sont très fragiles et assez sérrées, et comble du bonheur, toutes les pattes on été soudées repliées sur la piste. Si vous vous lancez dans cette restauration, prenez votre temps et surtout ne bourrinez pas ! Tresse à dessouder et patience seront vos meilleures armes :/
Comment c'est loin...

Avatar du membre
dylanjumpman
Membre no life
Messages : 2336
Enregistré le : sam. 1 janv. 2011 23:22
Localisation : 7-8 easy

Re: Kenwood KT-8005

Message par dylanjumpman » dim. 19 juil. 2015 16:44

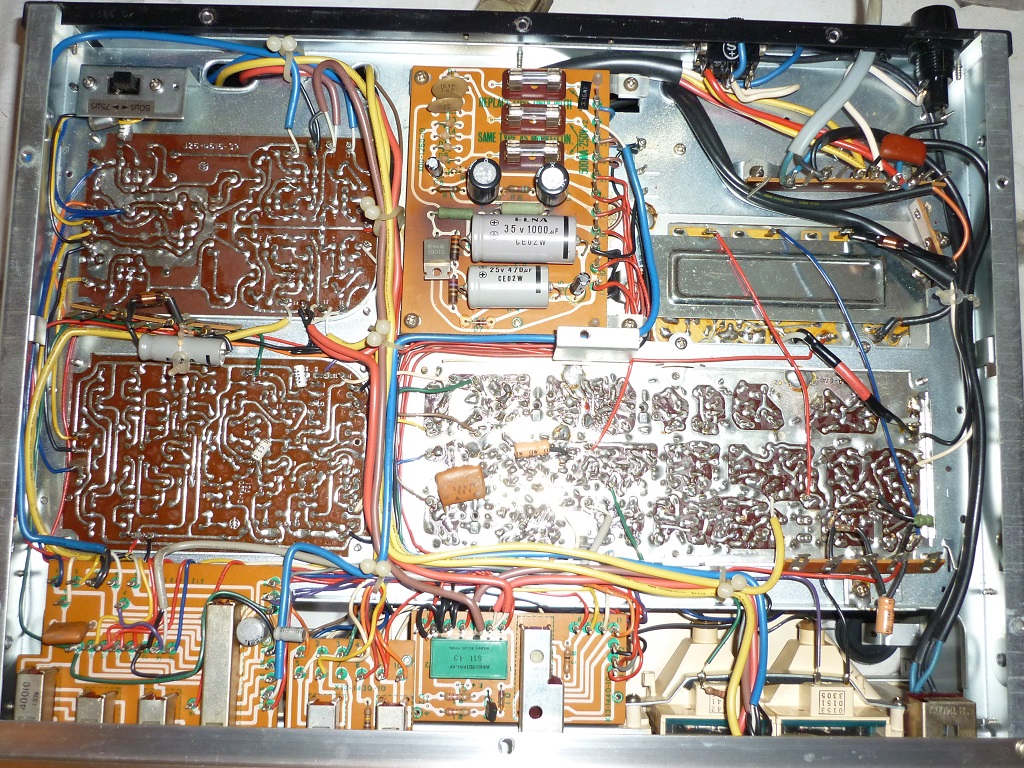

Par le dessous, on tombe sur ça : oui y'a du monde...
Mais il y'a surtout la carte d'alimentation qui est le principal soucis sur ce tuner :
J'ai du réparer les conneries d'un branquignole qui avait foutu des condos a deux balles à la place des originaux, et qui en plus n'avait en rien solutionné le problème de chauffe d'une des résistances vertes de 33 ohms sur le schéma (39 ohms sur ma carte...)
Monsieur Bricolage avait en plus travaillé comme un porcasse en arrachant plusieurs pistes... AU programme donc pontages sécurisés, remplacement de la résistance, de tous les chimiques sur la cartes, espacement des composants et nettoyage.

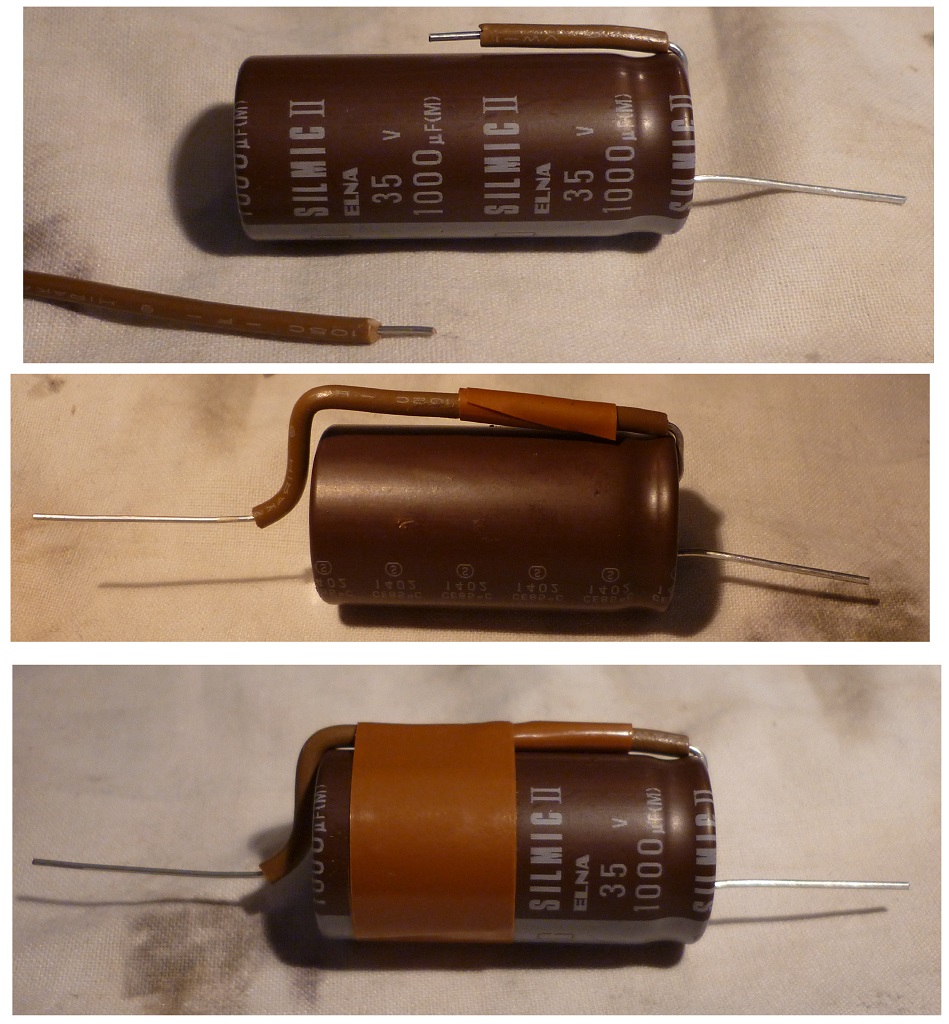

Avec en bonus, astuce pour passer du radial à l'axial avec panache et sobriété ;)
Je prendrai des 3 watts dans une prochaine commande pour être tranquille 8-)

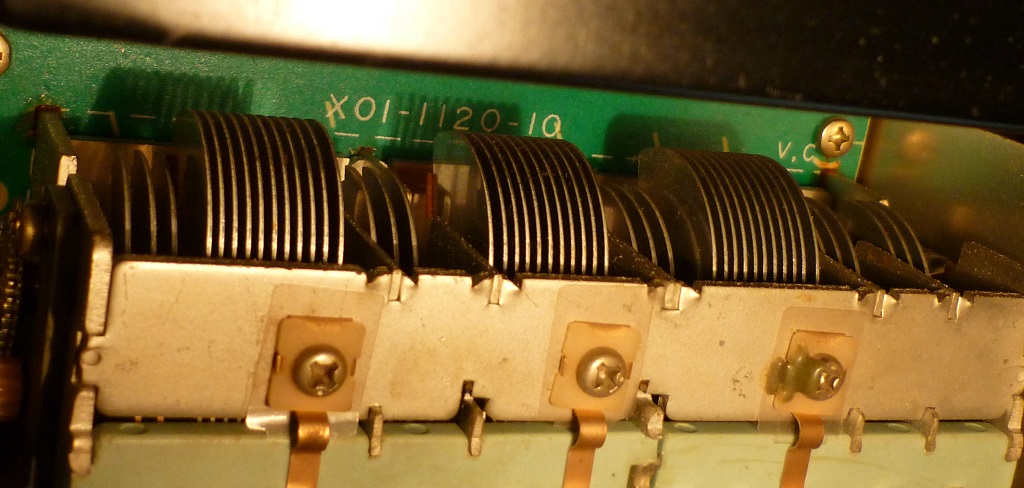

On poursuit avec le condo variable blindé avec ses 5 cages FM :nicolas:
Comment c'est loin...

Avatar du membre
dylanjumpman
Membre no life
Messages : 2336
Enregistré le : sam. 1 janv. 2011 23:22
Localisation : 7-8 easy

Re: Kenwood KT-8005

Message par dylanjumpman » dim. 19 juil. 2015 16:44

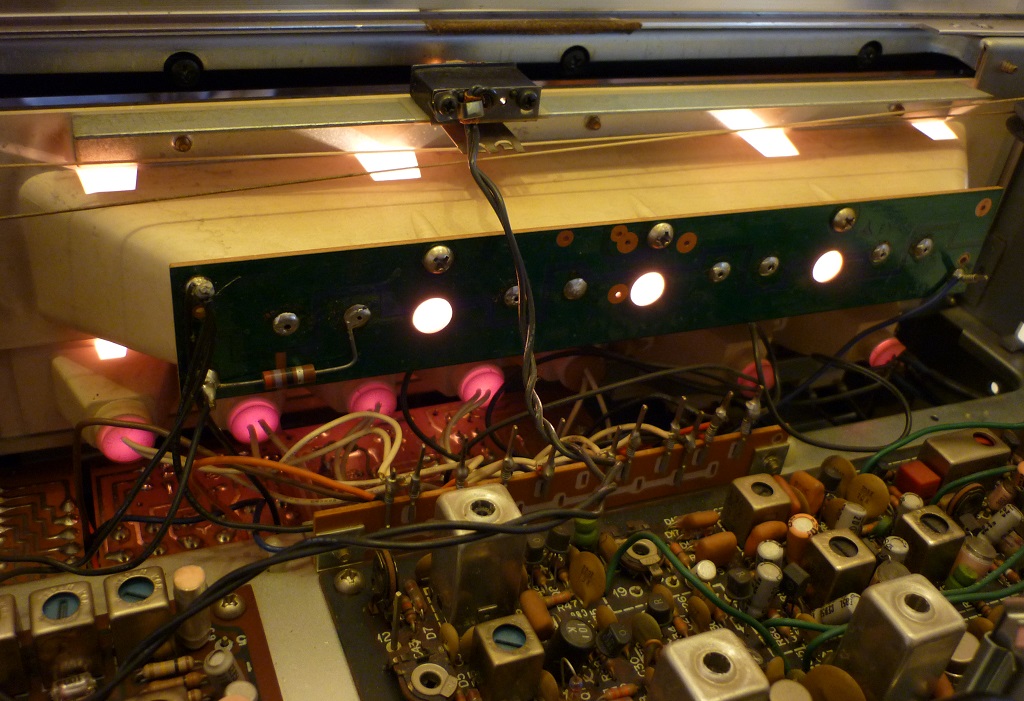

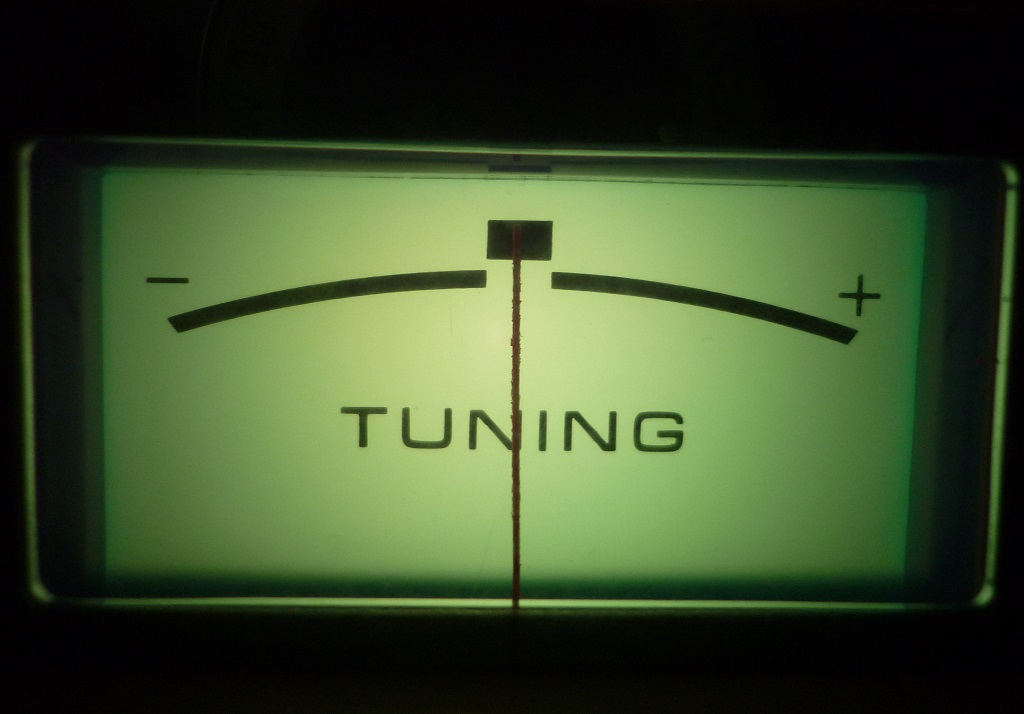

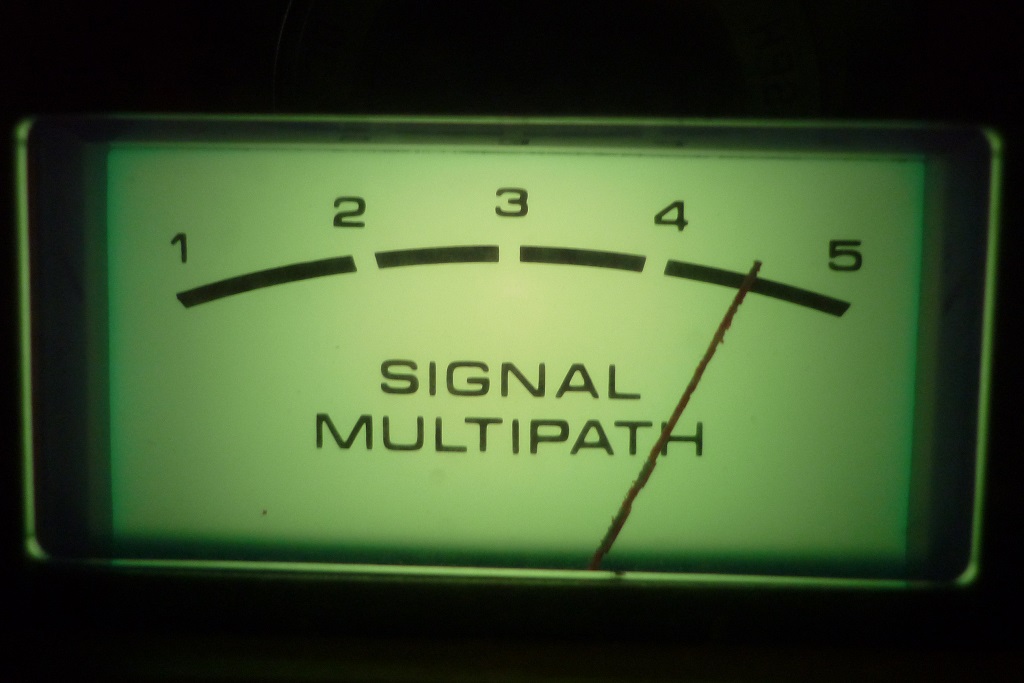

Les belles images de l'éclairage pour finir :mossieurpropre:

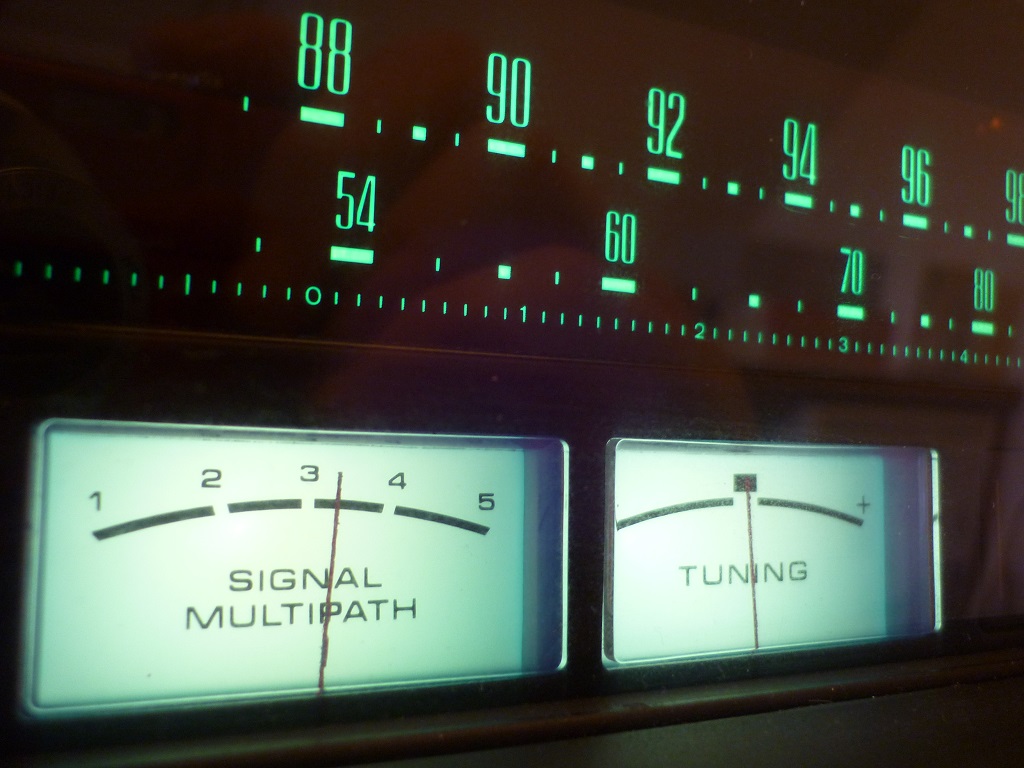

Tout s'affiche sur la cadran dès qu'on active la fonction : FM, Stéreo, Filtre MPX et Muting
Il a trouvé sa place sans soucis :miam: Il dispose en plus d'un réglage du niveau de sortie en façade, chose plutôt rare sur un tuner...

Pour conclure, c'est vraiment une belle machine ! Et il faut savoir que j'écoutais assez peu la radio jusqu'à présent, mais ce tuner donne vraiment envie d'écouter sa station favorite, car le plus difficile est d'appuyer sur le bouton "off" :lol:
Musicalité, performances dans les filtrages et la sélectivité... bref, je suis très content de cette beauté japonaise.
(il mériterait maintenant un alignement entre des mains de pros pour accéder au summum de ses capacités, je m'en occuperai un jour...)

Merci d'avoir lu :jap:
Comment c'est loin...

Avatar du membre
Darkvalley
Membre honoraire
Messages : 369
Enregistré le : mar. 19 avr. 2011 08:59
Localisation : Cherbourg (50)

Re: Kenwood KT-8005

Message par Darkvalley » dim. 19 juil. 2015 17:47

Salut,
Je n'ai jamais changé les "condo" autre des cartes d'alimentation, ne sachant pas régler un tuner j'ai toujours éviter de le faire peur d'un ajustement obligatoire à l'issue...
Belle restauration que celle-ci, par contre sur la carte d'alimentation j'aurais sur-élevé R2 et R3 afin qu'elles ne chauffent plus le PCB (penses à vérifier leurs soudures vu comment elles chauffent...)
:yes!:
Laurent

"Quality is never an accident"

Avatar du membre
dominic
Super membre
Messages : 653
Enregistré le : mer. 21 sept. 2011 00:14
Localisation : 86/17

Re: Kenwood KT-8005

Message par dominic » dim. 19 juil. 2015 17:51

Superbe construction !

( Pour rallonger les pattes des Elna , je mettrai plutot de la gaine thermo ... ) ;)

Avatar du membre
dylanjumpman
Membre no life
Messages : 2336
Enregistré le : sam. 1 janv. 2011 23:22
Localisation : 7-8 easy

Re: Kenwood KT-8005

Message par dylanjumpman » dim. 19 juil. 2015 18:51

Darkvalley a écrit :Salut,
, par contre sur la carte d'alimentation j'aurais sur-élevé R2 et R3 afin qu'elles ne chauffent plus le PCB (penses à vérifier leurs soudures vu comment elles chauffent...)
:yes!:
Elles sont surélevées d'1 cm, même si ça ne se voit pas ;) , elles seront remplacées par des modèles 3 watts plus tard. Ne t'en fais pas toutes les soudures sur cette cartes ont été refaites 8-)
Comment c'est loin...

Avatar du membre
dylanjumpman
Membre no life
Messages : 2336
Enregistré le : sam. 1 janv. 2011 23:22
Localisation : 7-8 easy

Re: Kenwood KT-8005

Message par dylanjumpman » dim. 19 juil. 2015 18:53

Le PDF du schéma en bonne définition :
Fichiers joints
hfe_kenwood_kt-8005_schematic.pdf
(1.51 Mio) Téléchargé 427 fois
Comment c'est loin...

Avatar du membre
VENANCE
Membre éminent
Messages : 1393
Enregistré le : dim. 10 nov. 2013 21:55
Localisation : Belgique

Re: Kenwood KT-8005

Message par VENANCE » dim. 19 juil. 2015 20:31

:hello: dylanjumpman,

Haaa que la soirée commence bien avec la lecture de ton sujet, moi qui suis passionné des Tuners Kenwood.

Quelle magnifique présentation que voilà :yes!: . Le Kenwood KT-8005 est formidablement mis en valeur par tes
photos qui sont subliiiiiiimes.

Tu nous plonges dans les entrailles de cette magnifique machine et la visite est très agréable.

Braaaaavo :genial: .

Ce tuner est bien une très grande réussite du constructeur japonais qui est selon moi l'un des meilleurs dans
la catégorie Tuner Vintage. Kenwood en tuner c'est la grande classe.

Certes, il y a eu après le KT-8005 sorti en 1973, un KT-8007 sorti en 1974, aussi équipé d'un beau CV 5 cages
FM. Mais la communauté semble dire que ses performances sonores n'ont pas tout à fait le même éclat que
le KT-8005.

Tu as une sortie fixe et une sortie variable à l'arrière du tuner ; c'est bien pratique. Soit pour enregistrer,
soit pour coupler le tuner à deux systèmes Hi-Fi différents.

Cette double couleur en façade est très réussie, avec une bande bronze sur tout le bas de la face.

Le muting de ce tuner à deux positions est très efficace ; perso, je le règle sur la position 1 et c'est parfait pour avoir toutes les bonnes stations sans en perdre aucune.

Comment le règles-tu perso ?

Le MPX filter est lui aussi très efficace, je confirme. Les graves que produit le KT-8005 sont très belles,
profondes et soyeuses à souhait. L'équilibre général du KT-8005 est en parfait respect de la musique.

J'aimerais beaucoup avoir ton avis d'écoute.

En un mot, je suis d'accord avec toi, en terme de sélectivité, de sensibilité, de musicalité, le KT-8005 est
une oeuvre d'art :pleure1: .

Il faut aller vers un Kenwood KT-8300, KT-9900 pour faire aussi bien.

Seuls les Kenwood 600-T, 700-T, KT-917 et autre L-02T vont au dessus.

C'est dire si avec le KT-8005, on est bien dans la cour des grands.

La restauration que tu as faite est superbe et les résultats de ton tuner doivent s'en ressentir.

Je n'ai personnellement pas eu l'occasion d'écouter un KT-8005 restauré comme le tien, ça doit être quelque
chose.

Et comme tu dis si bien, après un alignement, ton KT-8005 sera au top du top. Je te souhaite pleins d'heures
d'écoute merveilleuses.

Bravo pour ton acquisition. Très heureux pour toi.

Il ne te manque plus que l'amplificateur associé, le KA-8004 aussi une belle réussite de Kenwood :mossieurpropre:
Modifié en dernier par VENANCE le dim. 19 juil. 2015 21:15, modifié 1 fois.
VENANCE
Music was my first love...and it will be my last.
