JVC DD-7

Message par hdrobien »

JVC est une marque hifi discrète en France mais elle a pourtant produit autre chose que des magnétoscopes, notamment des amplis et des platines cassettes d’excellente facture.

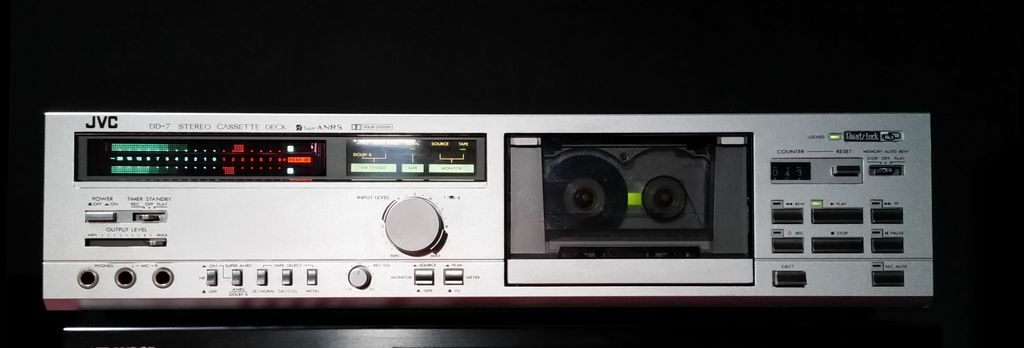

Le compartiment cassette placé sur la droite a longtemps été une "marque de fabrique" JVC

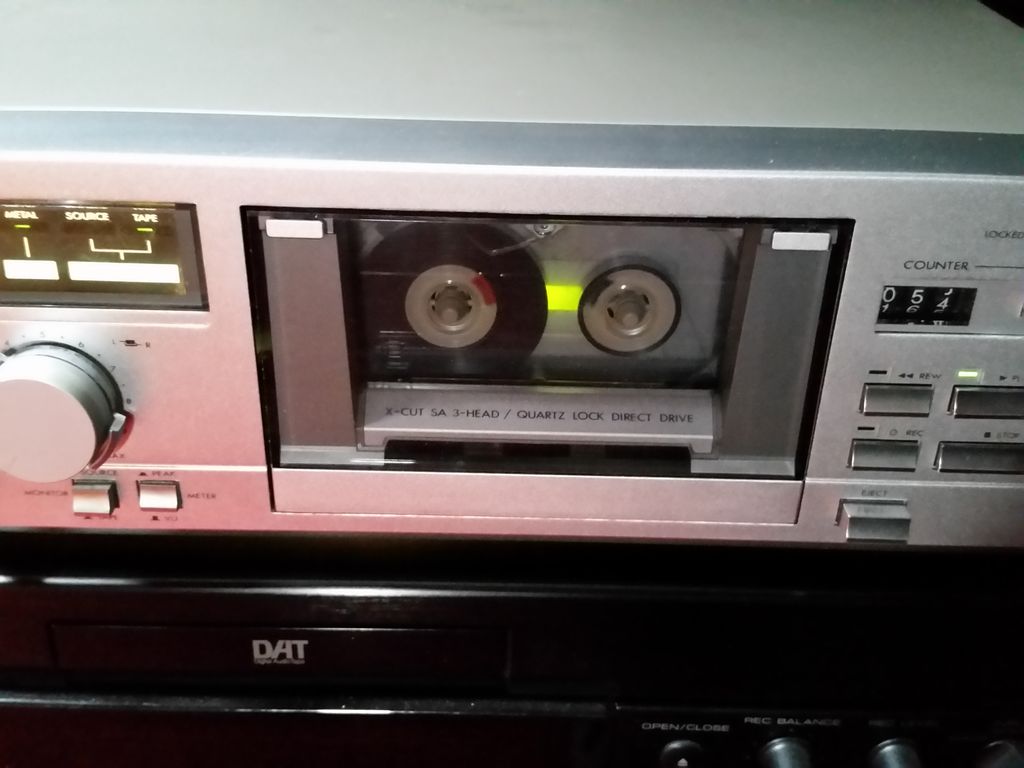

Le compartiment cassette placé sur la droite a longtemps été une "marque de fabrique" JVC
Datant du tout début des années 80 la DD-7 est une platine haut de gamme aux caractéristiques intéressantes :
- 3 têtes
- Entrainement par moteur direct drive brushless régulé au quartz, simple cabestan
- 2 moteurs (cabestan et bobines)
- Commande par 2 électro-aimants
- Compatible métal
- Réducteur de bruit ANRS, super ANRS (Dolby B)

Dans la gamme de l’époque la DD-7 n’était surmontée que de la DD-9 qui, de ce que j’ai pu trouver, partageait la même mécanique mais avec un compteur électronique et un réglage automatisé bias/rec level/eq.

La construction est de très belle facture (c’est encore du tout-métal !) avec un bloc mécanique de qualité même si le fait d’y avoir fixé le circuit imprimé de commande ne facilite pas l’accès. De même malgré la présence de nombreux connecteurs le démontage général est un peu compliqué car il n’y a pas de véritable berceau, et chaque sous ensemble participe à la rigidité globale.

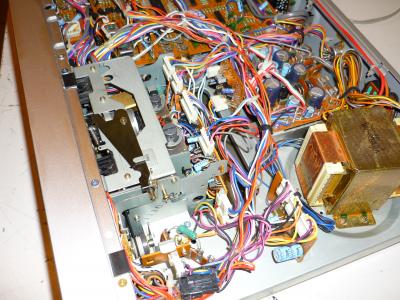

L'intérieur bien agencé, la petite carte au dessus de la mécanique est celle de la régulation à quartz
L'intérieur bien agencé, la petite carte au dessus de la mécanique est celle de la régulation à quartz
Comme souvent, j’ai récupéré cette platine en panne : le moteur du cabestan s’arrêtait de tourner au bout de quelques minutes.

Après avoir suspecté les soudures, puis le circuit intégré de gestion du moteur, puis le circuit de régulation au quartz, puis les condensateurs chimiques de la platine du moteur, je trouve un coupable : un condensateur polyester/mylar hs (comme sur les Nakamichi !). Une fois ce condensateur remplacé la platine semble tourner comme une horloge avec une des meilleures régularités que je n’ai jamais mesurées (0,022% de Wow and Flutter !).
L'ensemble moteur direct drive et le condensateur fautif
L'ensemble moteur direct drive et le condensateur fautif
Et puis au rallumage suivant, rien ! Je rage de désespoir vu les déjà nombreux démontages/remontages.

S’en suit alors une longue recherche : démontage et test (fastidieux) de tous les transistors et résistances qui s’avèrent tous bons. Aucun résultat, je commence à me demander si la platine ne va pas terminer en cale porte.

Et puis, ne pouvant me résoudre à abandonner, je tente le remplacement systématique de tous les transistors et là, miracle ! Depuis le remplacement d’un 2SC945 la platine tourne désormais sans broncher.
Le bloc mécanique vu de l'avant
Le bloc mécanique vu de l'avant
Le bloc mécanique vu de l'arrière avec la carte de commande fixée au dos
Le bloc mécanique vu de l'arrière avec la carte de commande fixée au dos
Une fois la carte de commande enlevée on tombe sur les électro-aimants qu'il faut également démonter pour accéder au moteur du cabestan.
Une fois la carte de commande enlevée on tombe sur les électro-aimants qu'il faut également démonter pour accéder au moteur du cabestan.
Une petite campagne de réglage plus tard la DD-7 s’avère bel et bien être une platine de haute volée, avec une bande passante bien équilibré, notamment dans les graves et une belle dynamique. Entre temps j’ai eu l’occasion de remettre en service une autre JVC, la KD-A66, 2 têtes simple cabestan, entrainement par courroie mais avec réglages automatiques. L’écoute de ce modèle m’a également paru excellente.

Les platines cassettes JVC, à découvrir ou à redécouvrir !
