Philips GA-209S

Pour lire nos grandes galettes.
Répondre
Avatar du membre
hencot
Super Modérateur
Messages : 2322
Enregistré le : mer. 31 mars 2010 18:46
Localisation : 33.. prés de chez Charles
Contact :

Philips GA-209S

Message par hencot »

Présentation d'une machine du début 1975 qui nous à donné du mal avec Charles pour sa remise en état (sans parler des courroies fondues) conçue avec la méthode Philips bien sur ingénieuse pour certains points mais un peu foutoir au niveau de la mise en oeuvre et du cablage.

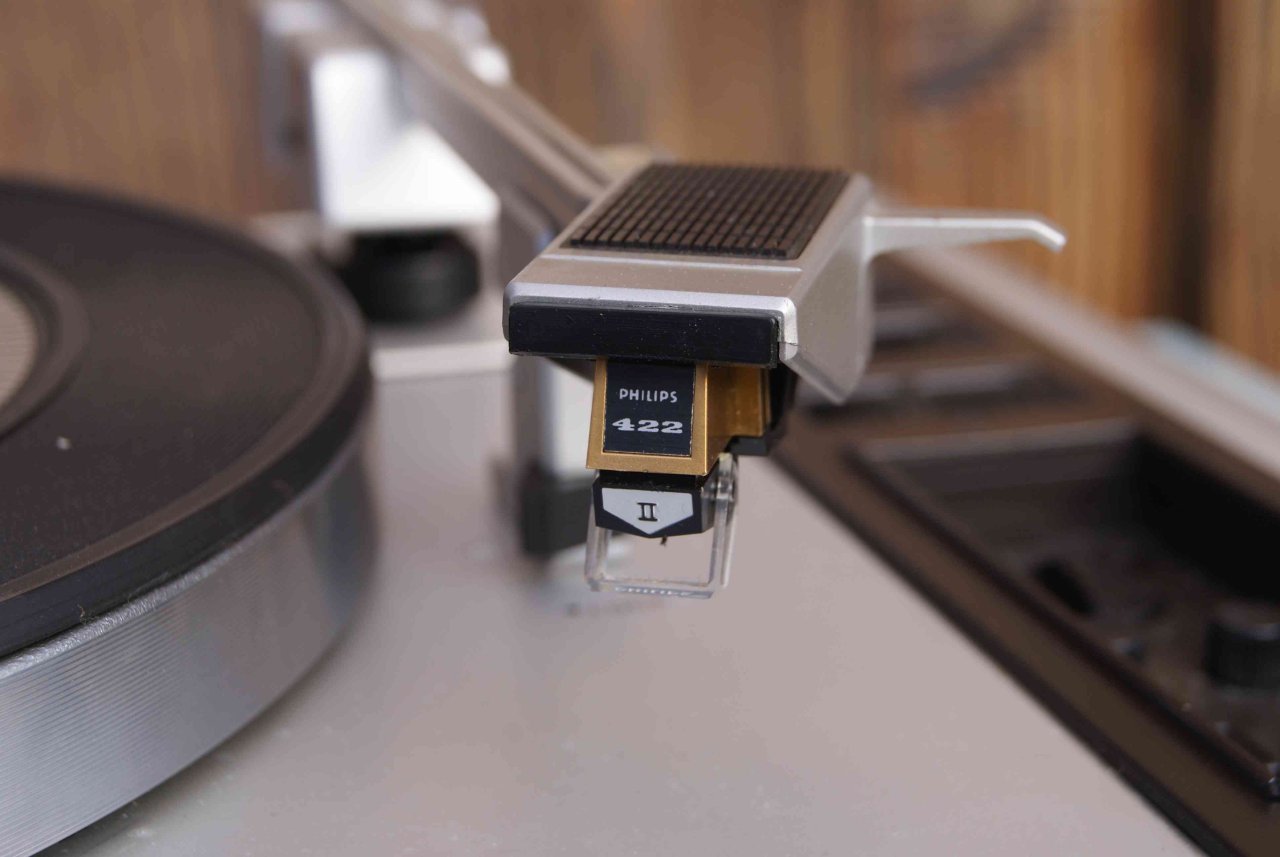

Mais munie d'une cellule 422-II c'est une platine intéressante bien que relativement chère à sa sortie .
.
D'abord la pub de 1975....
.
.
.
Puis quelques photos
.
.
.
.
.
.
.
puis quelques photos des travaux , flasques bois pour travailler (la rôtissoire étant occupée )
.
.
.
inter M/A hors service remplacé par un modèle plus récent avec adaptation...
.
.

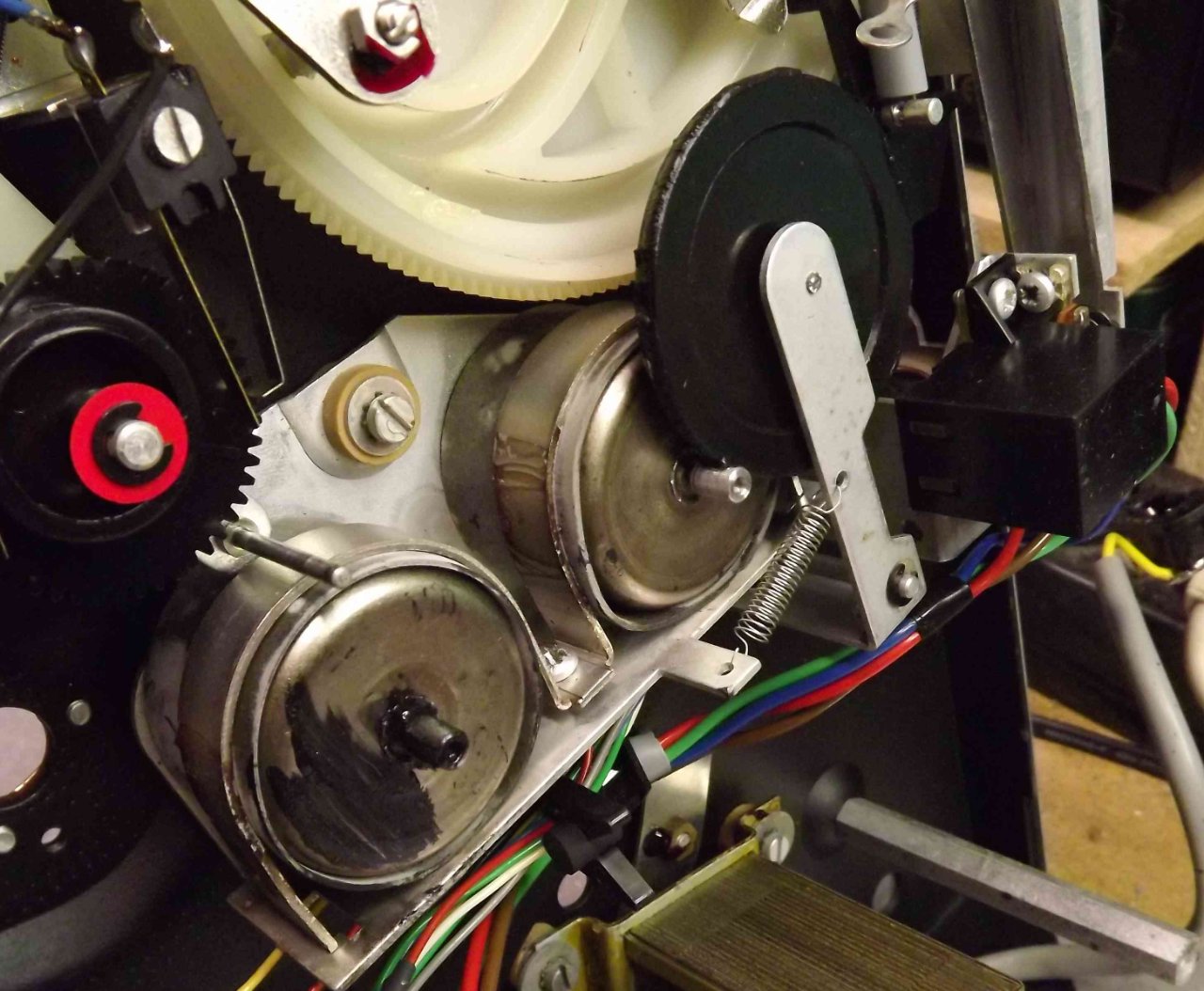

corroies des deux moteurs déplacements latéraux et verticaux fondues donc à remplacer ...(nettoyage au dissolvant universel Leroy Lidl Casto...)
.
.
.
.
.
remplacement de quelques condos carte électronique ,d'un transistor défectueux et tripatouillages divers .....
.
comme vous êtes un peu pervers vue complète de sous les jupes !!!!! :jesors:
.
.
ainsi que le dessous du plateau avant nettoyage ,avec ses pistes de contact pour les détecteurs de diamètre disque et son commutateur auto 33-45 (alu marqué x)
.
.
Ci dessous un essai de 1975 avec schéma
.
.
.
.
.
.
Alain..

Site sur le son et l' enregistrement de Claude Gendre http://claude.gendre.free.fr/

Avatar du membre
doum
Super membre
Messages : 616
Enregistré le : mar. 29 oct. 2013 20:21
Localisation : Allier

Re: Philips GA-209S

Message par doum »

J'adore celte platine, mais c'est une usine à gaz en effet.
J'en ai deux, une en panne (il faut maintenir le bouton ON Off bien appuyé pour quelle fonctionne) et une autre dont la détection de fin de disque fonctionne de façon aléatoire.
C'est bien vu les planchez sur les coté, pour travailler dessous, je retiens l'idée, bravo (j'avais pensé le faire dans la fosse du garage!)

Comment avez vous réussi à éliminer totalement le résidu de courroies fondues?
Sur un autre forum, Phil19 a mis des caoutchoucs sur les axes des moteurs: http://vintage-audio-laser.fr/viewtopic.php?f=60&t=7580

Le support du bouton cassé est aussi un classique sur cette platine.

Avatar du membre
CHARLES33
Membre no life
Messages : 2944
Enregistré le : sam. 1 mai 2010 10:13
Localisation : Pas loin de chez Alain

Re: Philips GA-209S

Message par CHARLES33 »

Je confirme que c'est une mécanique complexe et Alain a bien sué dessus, mais quand ça marche ça marche. C'est déjà très bon avec une cellule 412 mais avec la 422... Excellente cellule.
Pour les résidus de courroies Alain a utilisé un dissolvant classique.
