CEC BA 300

[Lioga]

[Made in Japan 1976 et apparemment produite depuis 1971/72]

Bonsoir à tous,

Je voulais vous présenter une nouvelle platine [édit : qui n'est pas encore indexée ici ] mais comme elle est encore sur la table d'opération je vais vous le faire façon Quizz.
Et puis ça risque de durer un moment car je pars en vacances samedi matin (déconnexion) pendant 20 jours ... !
Donc les specs :
Power supply: 220V 50Hz
Speeds: 33.33 and 45rpm
Platter: 30cm 1.1Kg aluminium
Wow and flutter: 0.1%
Rumble: -62dB
Tonearm effective length: 215mm
Overhang: 15mm
Phono cartridge: Ortofon F 15
Tracking force: 1.8g
Frequency response: 20Hz to 20kHz
Replacement stylus: N 15
Dimensions: 435 x 370 x 170mm
Weight: 7.8kg

Et comme c'est un quizz je ne vous montre qu'une photo .... qui va vous faire sourire en coin.
Ce que vous allez voir est à mon avis un problème qui doit être récurent sur ces tables et qui provoque un énorme jeu dans le rotor (presque 3mm) et de fait entraine une instabilité de la courroie entre les deux étages de vitesse.
Mais est-il d'origine ou est-ce qu'il s’aggrave dans le temps ?
Je suis étonné que cela puisse sortir des usines dans cet état ; qu'est-ce qui provoque cette déformation : la chaleur ? le poids (non trop faible) ? je ne vois pas
La photo :

Palier moteur.JPG (111.59 Kio) Vu 10043 fois

[raoul]

Slt peut être une BD2000 c.e.c ?

[Lioga]

Tu brûles !
Mais comme je n'ai pas été très clair hier soir (trop tard) , je précise qu'elle n'est pas encore présentée sur le forum ....


Le revêtement vinyl imitation bois est toujours plus beau en photo qu'en réalité !
C'est pour cela que je vais l'enlever ...

J'ai essayer de compenser le problème du palier moteur en ajoutant une petite bille acier d'environ 2mm (un peu plus car c'est une mesure Impériale) dans le fond de la portée.
En laissant tourner le moteur 50 min pour faire un semblant de rodage je me suis aperçu que celui-ci chauffe énormément : le doigt ne tient pas dessus donc environ > 70°C. Ce qui pourrait expliquer la déformation
Édit : il a suffit de mettre la goutte d'huile qui va bien

[Lioga]

Bonsoir à tous,

Me voici au clavier pour essayer de vous présenter la CEC BA300 (pas encore dans l'index..) après avoir passé une bonne partie de la journée à remettre en route cette platine.
Elle est arrivée avant l'été hors d'usage mais en bon état. Cette platine est restée stockée à la verticale pendant une bonne décennie dans le grenier...

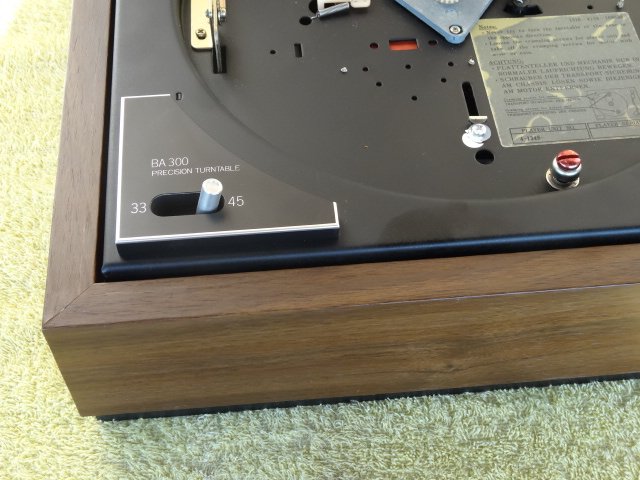

C'est une platine suspendue, semi-automatique avec un bras en S et une coquille détachable type SME.
Deux vitesses au plancher et pas d'interrupteur de M/A, démarrage au bras.
Particularité : le socle est en bois avec un fond en contre-plaqué de 5 mm qui à mon sens a bien envie de faire caisse de résonance !
La suspension est assurée par 4 petits ressorts bien mous et comme je trouve un petit tas de poussière de mousse au fond du socle, je me dis qu'il devais y avoir quelques patins d'amortissement qui se sont désagrégés. Il faudrait en remettre ; Mais où et de quelles formes ? Impossible à deviner !
La cellule est une ORTOFON F 15 O
Le câblage est au standard DIN 5 broches.

Premier constat
Plus de saphir (normal) ; courroie à remplacer et mauvais alignement avec l'arbre d'entrainement (moteur trop bas).
Le moteur tourne et aucune pièce mécanique n'est cassée ; il ne manque rien pas même le centreur 45 trs ; tout y est !
Il n'y a pas de jeu dans le pivot ni dans le cardan du bras. Le support de cellule est en bon état et le revêtement vinyle aussi.
Seul le capot est très rayé et marqué mais pas cassé (enfin pas encore )

Premiers travaux :
Ouverture de la bête "ce sera la belle plus tard".
Le mécanisme de retour du bras fonctionne.
Pas de souci de connectique ni de fil coupé ou dessoudé.
Le moteur est sain à part la flasque inférieure qui est bien cintrée !

[Lioga]

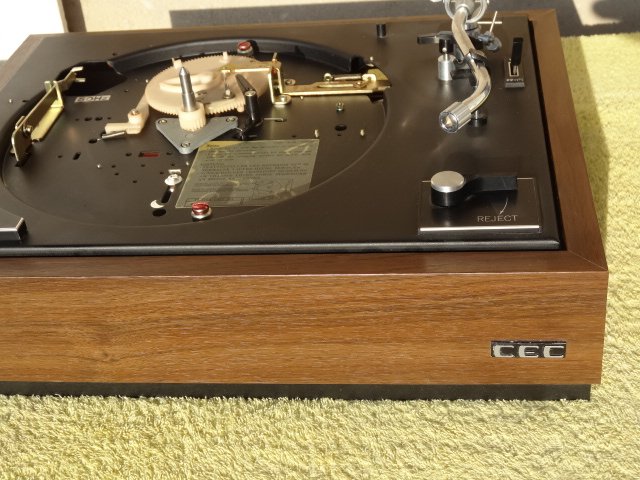

Quelques photos :
Mince je ne trouve plus les photos du dessous ( j'en referai plus tard)!!






[Lioga]

Donc comme indiqué plus haut : suppression du revêtement vinyle qui est vraiment terne, il est en très bon état et un petit coup de polish lui irait très bien mais veuillez m'excuser je suis allergique aux plastiques !
Grand bien m'a pris (pour une fois) sous le vinyle non pas de l'aggloméré mais un beau contre-plaqué quasi sans défaut !


Juste deux nœuds sur la face avant : pas de chance car les autres côtés sont nickel ...
On va dire que ça donne du cachet

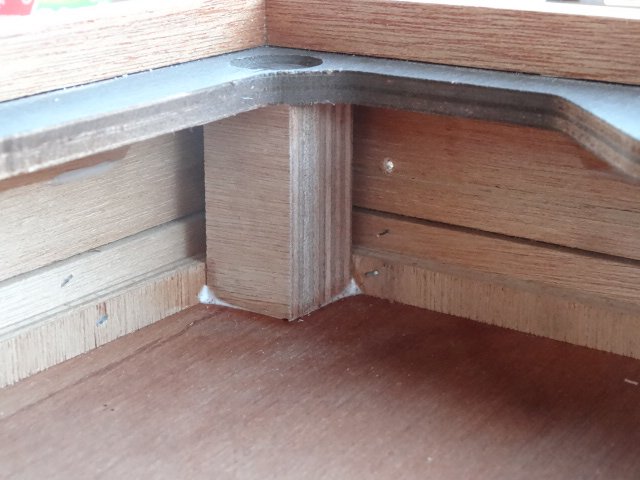

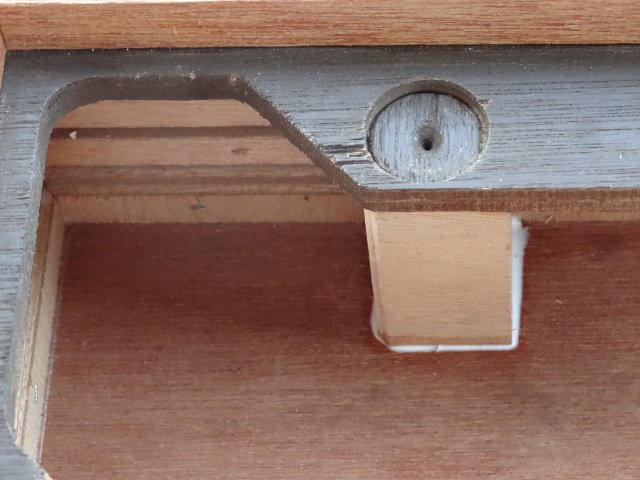

Entre temps je fabrique et je colle des petits renforts intérieurs qui viendront soutenir les appuis des ressorts :

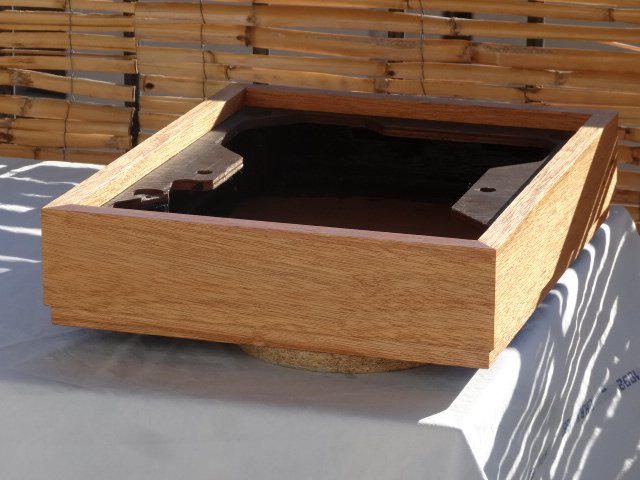

Je vous montre de suite le résultat après deux couches de vernis satiné :
J'ai aussi supprimé la partie noire du soubassement, tout est en bois naturel. je laisse le soin au prochain propriétaire de repeindre cette partie en noir ( moi j'aime pas !)
Il y a aussi une couche de goudron à l'intérieur


[Lioga]

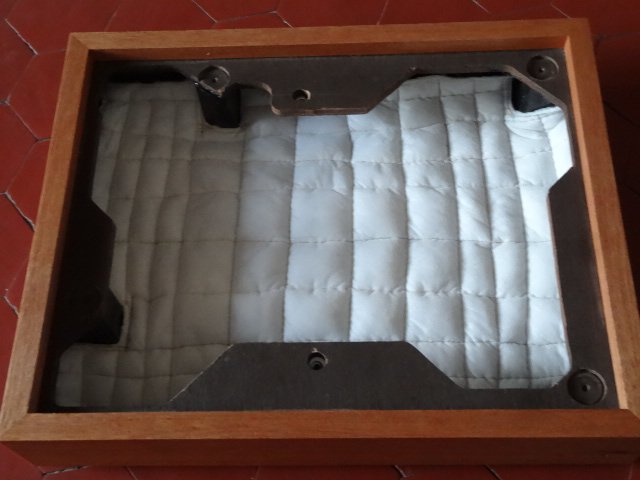

Mais ce fond sans amortissement me travaille l'esprit et je décide de lui confectionner un molleton de Kapok :


Et HOP !


Il faut savoir que la platine n'a pas de pied elle est posée directement sur le socle en bois ; je pourrais toujours coller un feutre en dessous pour amortir encore une peu
Dès que j'en trouve je le fais !
Je n'ai pas posé de pied pour rester dans l'origine du modèle ; je crois que les pieds n'étaient pas à la mode à l'époque ? Il n'y a qu'a voir le nombre d'enceintes présentées posées à même le sol dans les catalogues ou les publicités !

[Lioga]

Donc rien de plus que du nettoyage et du lubrifiant pour la partie mécanique.
Ajustement de la hauteur du moteur avec le positionnement d'une petite bille d'acier au fond du palier.
Pile poil les deux millimètres qui manquaient en hauteur pour que la courroie soir bien positionnée sur l'arbre...
Partie électrique :
Replacement du cordon DIN par un RCA avec fil de masse.

[Lioga]

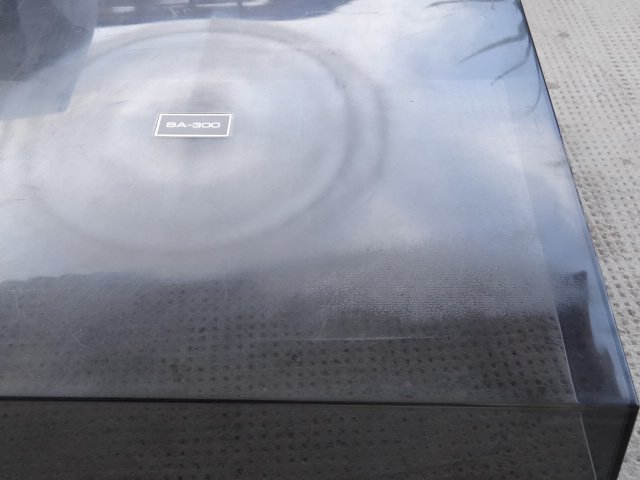

Lustrage du capot ; Une grosse marque circulaire comme si le plateau caoutchouc était resté posé dessus et une empreinte de tissus !
Bizarre :



J'ai été obligé de commencer au papier de verre fin 400 et 500 puis 1000 et 1500.
Finition au POLISH 600 et au 1000.
C'est presque bien , des rayures persistent car je n'insiste pas plus. Le mieux étant l'ennemi du bien...
Et bien que je me sois appliqué le Plexiglass n'a pas résisté : il s'est fendu. j'ai certainement trop appuyé , et pourtant j'y ai mis du soin et de l'attention !
Voila qu'une belle fêlure apparaît au centre sur deux centimètres.
Je corrige mon geste pour finir le lustrage en positionnant un appuis à l'intérieur mais rien n'y fait , celle-ci s'agrandit toute seule et triple de longueur ! Mince mince et mince !!

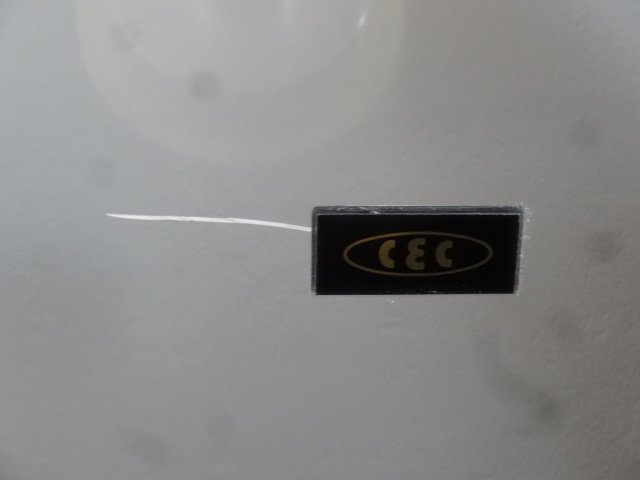

Notez que le logo du centre est aussi à l'intérieur du capot mais avec un autre graphisme.


[Lioga]

Aller je termine pour ce soir :
Tout est remonté et je raccorde la platine à l'ampli avec les KEF 103/3.


Le fichier joint DSC07924.JPG n’est plus disponible.

Premier disque après réglage des 1,6 g d'appuis pour la cellule.


Tout va bien, très belle musique . La cellule est bien comparée à une Nagaoka MP10 ou Sumiko Black Pearl , juste un peu moins de dynamique et la définition un cran en dessous.
Bref pour profiter de cette platine un moment je vais laisser la MP 10.

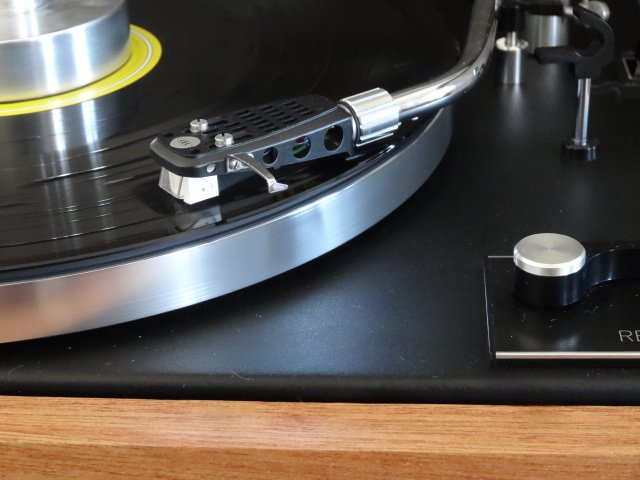

A oui , j'ai aussi passé un coup de polish sur le bras et le flanc du plateau...

Seul bémol auquel je ne suis pas habitué : LA SUSPENSION !
Tout bouge dans tous les sens, c'est perturbant !
Je me pose toujours la question de la nécessité de celle-ci ?
Question de mode ? Pourtant ma SONY PS-2700 en est épargnée, seuls les pieds sont un peu mous ...
