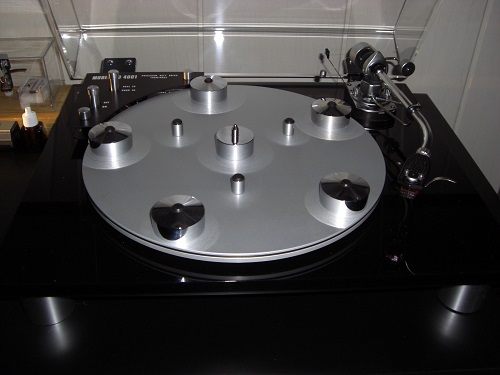

Audio Linear TD 4001

[pat74]

Superbe platine que j'ai trouvée au bout d'un an de recherche.


Le principal problème rencontré à l'achat concernait le silentbloc moteur;Celui ci avait un des 4 caoutchoucs rompu et un autre mou; le vendeur les a tous remplacés par d'autres de plus gros diamètre.


Au debut avec la Pickerink XV 15 tout allait bien,mais avec la Denon DL 110,des vibrations se sont fait entendre. J'ai tout démonté et remis des caoutchoucs plus fins afin d'avoir une meilleure élasticité et de souplesse moteur.
Le résultat à était sans appel.

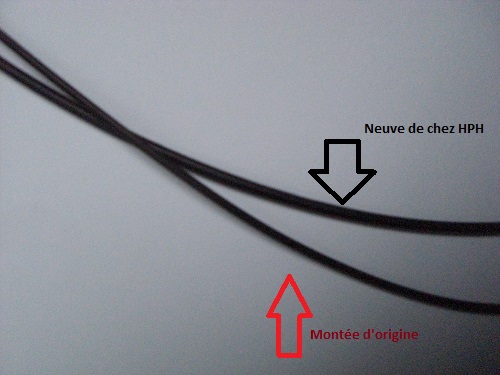

La courroie à aussi à été changée par une neuve achetée chez HPH,mais chose bizarre,le diamètre était plus gros que celle d'origine et de ce fait un léger bruit de frottement se faisait entendre du à la courroie pas assez enfoncée dans la gorge du plateau et de la poulie moteur.
J'ai donc refabriqué une courroie au bon diamètre et à présent plus aucun bruit


Il va de soit que c'est une platine dont les réglages ne permettent pas l' à peux près ,mais quand elle est bien réglée elle ne dégage que du bonheur.

Descriptif:
Année : 1972
Model : TD 4001
Plateau : 2,8 kg équilibré dynamiquement à +/- 2 g en aluminium avec 5 masses périphériques en laiton chromé ; de ce fait le poids du plateaux équivaut à plus de 6 kg par effet volant. Diametre 305 mm. Totalement non magnetique
Entraînement: par courroie rectifié en néoprène
Moteur :Synchrone à vitesse lente, couple élevé et à faible bruit.
Vitesse : 33, 1/3 et 45 tours/min.
Pleurage et scintillement : moins de 0,06%
Fluctuation de la vitesse : entre 0 et 0,05%
Rapport signal bruit : > 70 dB
Suspension de la platine : spéciale de laboratoire en néoprène
Suspension du moteur : en forme de berceau, spéciale brevetée en néoprène pour un découplage parfait des vibration moteur
Bras : tous types de SME ou similaire

Les dessous de la belle

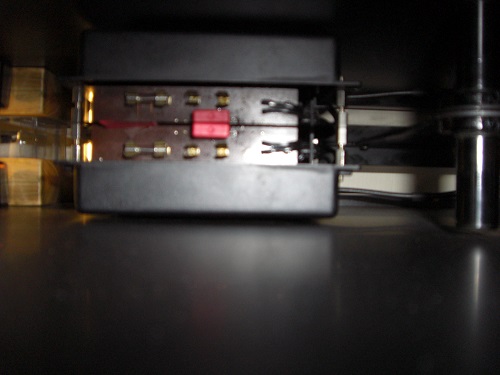

Fusible 110/220V apparent,gaffe au moment des poussieres.

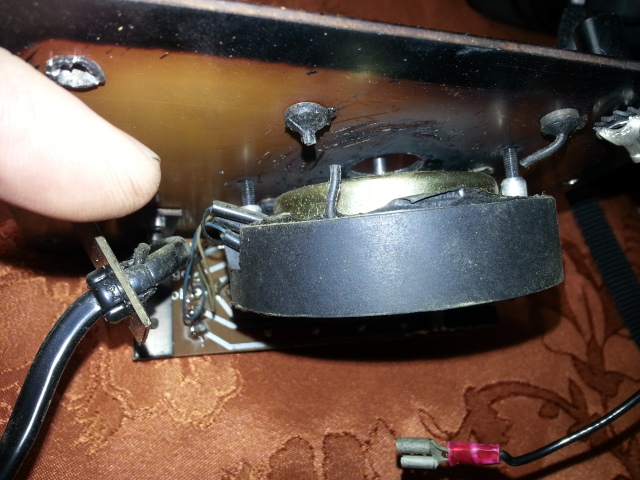

Bloc moteur en caoutchouc et bouton M/A.

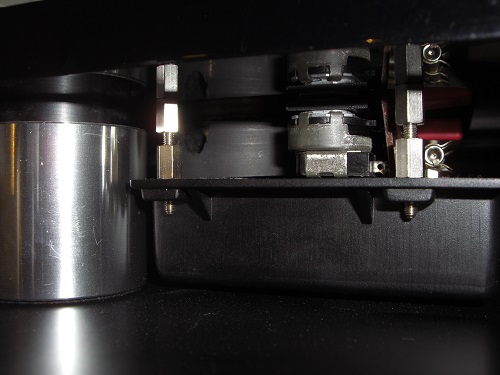

Branchement du cable de modulation.

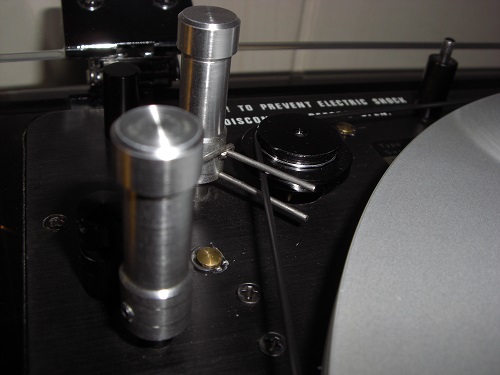

La poulie moteur


La barette qui permet de passer de 33T à 45 Tours.

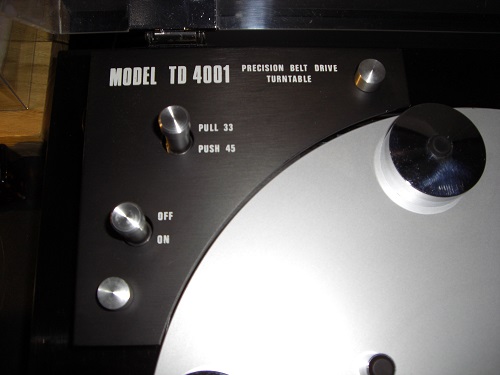

Bouton de M/A et celui des vitesses.


[chartz]

Consider me jealous Pat.

[pionroi]

J'en avais entendu du bien, première fois que j'en vois une "en vrai"
Merci pour la présentation.
Hop, sujet indexé.

[Klemp]

P1000630 (Copier).JPG (214.73 Kio) Vu 13971 fois

[chartz]

Ils avaient bien pompé Michell, les espagnols, tout de même !

Le banc d'essai est à l'image de ce qui se faisait à l'époque : on ne sait pas comment elle sonne !

[Klemp]

Oui et Michell avait auparavant pompé sur Transcriptor ... Ce style de table de lecture a été dérivé à toutes les sauces ...

Cineco en a produite, IMF dans une version tripode et même le premier modèle de Rega

[Broonob]

Merci Patrick pour la présentation de cette belle.

Dans le document proposé par Jean, j'ai relevé ceci:


"L'oreille humaine et la précision de fabrication toute relative des disques ne permettent guère de les apprécier."

Cela pourrait nous faire un beau sujet de conversation!

Mais, pas ici.

[Klemp]

Michell a repris la production Anglaise locale de Transcriptor

Merci Patrick pour la présentation de cette belle.

Dans le document proposé par Jean, j'ai relevé ceci:

"L'oreille humaine et la précision de fabrication toute relative des disques ne permettent guère de les apprécier."

Cela pourrait nous faire un beau sujet de conversation!

Je me doutais que quelqu' un allait rebondir sur ces propos de journaliste ...

Il faut les replacer en 1979, date de l' article, François ... période ou la qualité de gravure des disques et la quantité de matière utilisée étaient en chute libre ... ce qui a d' ailleurs donner idée à beaucoup de "petits labels" de produire des perles musicales ..

[hencot]

audiolinear_4001_79 [600x900vert].jpg (90.73 Kio) Vu 13943 fois

[Broonob]

Je me doutais que quelqu' un allait rebondir sur ces propos de journaliste.

Comme je me doutais que tu allais rebondir sur mon beau sujet de conversation...

Il y a le problème de la précision de fabrication, mais il y a aussi le sujet de l'oreille humaine...
