Bang & Olufsen Beogram 1800 type 5213

Pour lire nos grandes galettes.
Répondre
Avatar du membre
chartz
Membre no life
Messages : 3449
Enregistré le : jeu. 28 févr. 2013 15:32
Localisation : Bresse bourguignonne

Bang & Olufsen Beogram 1800 type 5213

Message par chartz »

Bonjour à tous !

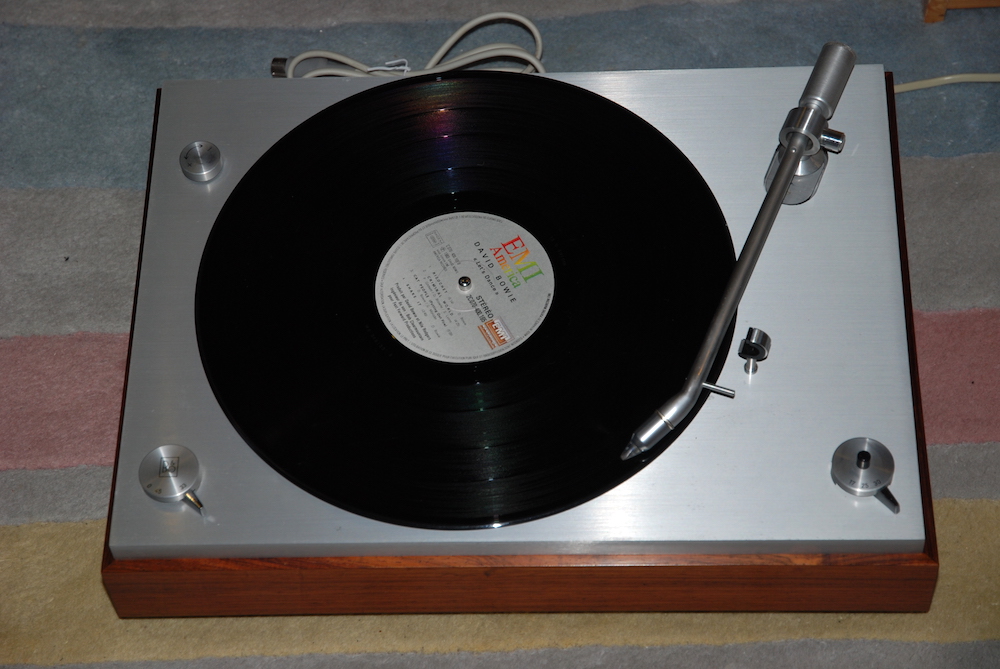

Je viens aujourd'hui vous présenter une platine disques qui fut produite en petite série - pour du B&O - de 1969 à 1971. C'est la moins courante, Beogram 3000 Thorens TD-124 mkII mise à part !
Assez atypique, elle est une sorte d'intermédiaire entre la Beogram 1000, produite en très grande série de 66 à 75, et la Beogram 1200 introduite en 69 elle aussi ! La chronologie est compliquée chez B&O !

Sa tête de lecture est une SP10, toute nouvelle, avec diamant elliptique enchâssé dans le porte-pointe.
Elle est semi-auto, mais dans un principe inverse aux platines semi-auto de l'époque. Une pression sur le bouton noir dépose délicatement le bras sur le sillon, mais il n'y a pas de retour automatique ; le bras se relève en fin de disque et la platine s'arrête !

Lors de la lecture, une pression sur ce bouton noir met la lecture en pause. Le moteur s'arrête après relevage du bras. Une nouvelle pression reprend la lecture au même endroit.

La construction est assez classique, mais le dessus de la platine est une magnifique pièce de fonderie brossée vernie.

Le bras dispose d'un anti-skating à billes (voir la documentation technique jointe) assez original, qui fonctionne à la perfection.

L'entraînement est mixte, comme sur la Beogram 1000 : le moteur Papst entraîne un galet, qui lui-même est muni d'une poulie concentrique qui entraîne le plateau par courroie. C'est cette courroie qui couple le moteur et le galet, et sa dimension est capitale ! Heureusement, la courroie d'origine est à peu près unusable. Et c'est heureux car aucun remplacement satisfaisant n'est disponible.

Edit de novembre 2016 : la courroie est dispo !
Seul petit problème, le graissage du moteur devient collant et il faut le démonter pour nettoyer l'horrible graisse verte et re-lubrifier les deux paliers en bronze fritté. Cependant, l'opération est aisée pour toute personne aguerrie à l'électromécanique.

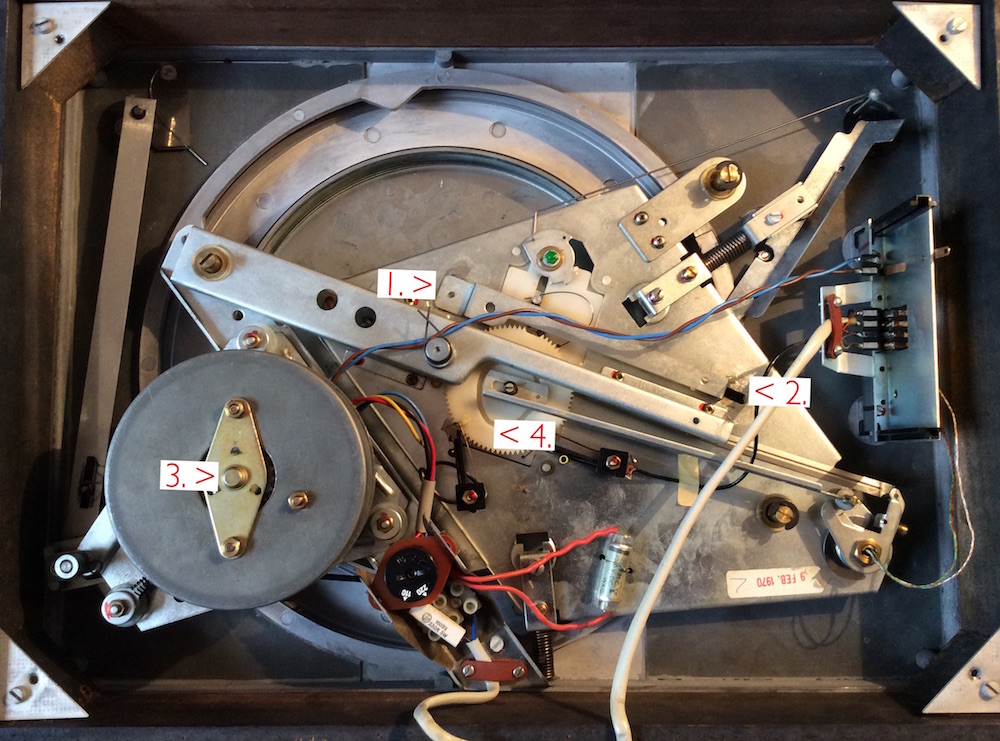

La mécanique vue de dessous. Le connecteur à droite est prévu pour un module RIAA alimenté en alternatif par le moteur !

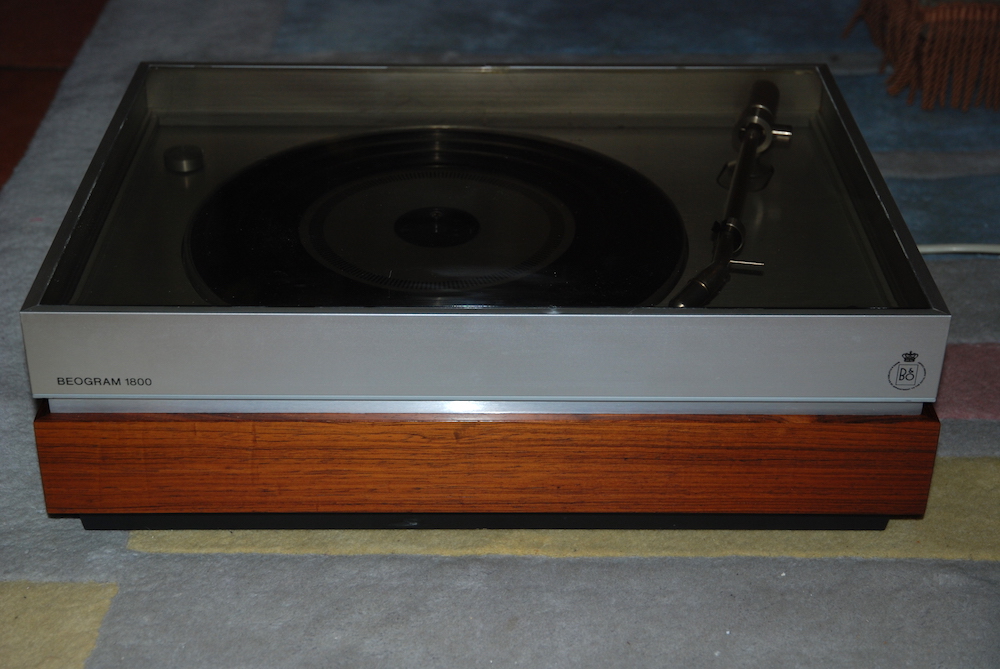

Le couvercle est assez imposant, profilé alu et plexi épais.

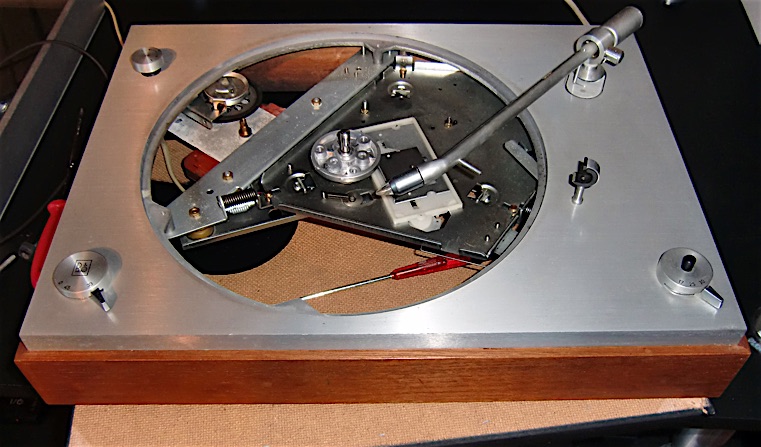

L'on peut voir à gauche l'ajustement fin de la vitesse, facilité par les repères stroboscopiques gravés sur la plaque de métal central (cette plaque était en plastique sur la BG1000).
Fichiers joints
Beogram_1800_Type_5213.pdf
(9.28 Mio) Téléchargé 520 fois
Jacques
