Philips CD 473

Message par Kami »

Bonsoir, bonsoir,

Je viens vous présenter ma dernière acquisition qui ne figure pas encore dans la liste des lecteurs CD présentés sur le forum : une Philips CD 473 de 1987-1988 dans sa version 473/00 donc équipée d'un bloc optique CDM-2.

Parfaitement fonctionnelle lorsque je suis allé la chercher chez son vendeur, j'ai malgré tout entrepris de la démonter pour un petit nettoyage et j'en ai profité pour refaire toutes les soudures qui étaient devenues ternes avec le temps (ça m'évitera de tout ré-ouvrir pour chercher une soudure sèche dans quelques temps).

Elle est donc équipée d'un bloc CDM-2 (le vendeur pensait que c'était un CDM-4 !).

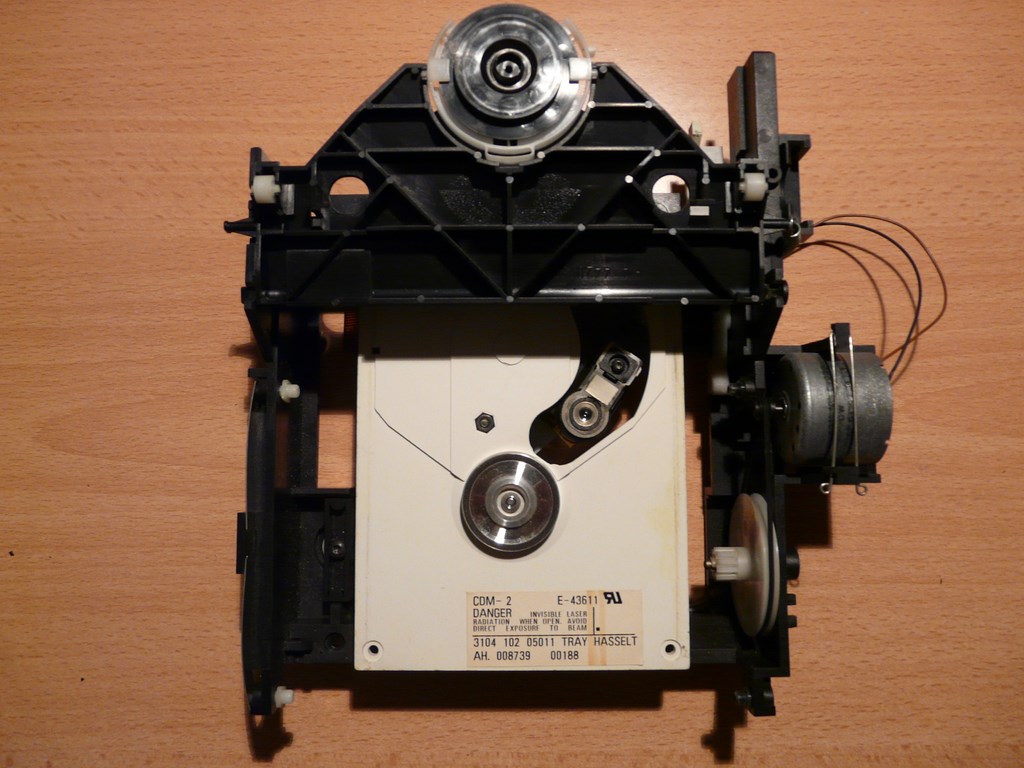

Mécanisme CDM-2 (galet presseur ouvert) [1280x768].JPG
Mécanisme CDM-2 (galet presseur ouvert) [1280x768].JPG (157.48 Kio) Vu 4793 fois
Avant le démontage, remise sous tension dans mon bureau et là, grosse surprise : un bruit de casserole pendant la lecture du CD !!! :colere:
Ca commence bien, d'autant que je l'avais écouté à la va-vite chez son ancien propriétaire et dans un environnement plutôt bruyant qui avait du masquer ce défaut.
Je rappelle donc le vendeur qui m'affirme n'avoir jamais prêté attention à ce bruit et, de bonne fois, il démonte une CD 371 qu'il avait en stock pour comparer le montage de nos mécanismes respectifs. Une rapide inspection a montré que le mécanisme en plastique blanc guidant le galet presseur de sa 371 était graissé avec une graisse rouge alors que le mien était totalement sec.

Ni une, ni deux, je sors la boite de graisse rose (un vieux reste de mon vélo de route) et j'en applique un petit pois sur le mécanisme en question : :nicolas: : plus un bruit :cool:

Petit truc à noter au cas où vous auriez ce genre de problème...

Place aux photos du remontage :
Remontage - étape 1 (capot inférieur vide) [1280x768].JPG
Remontage - étape 1 (capot inférieur vide) [1280x768].JPG (147 Kio) Vu 4793 fois
Remontage - étape 2 [1280x768].JPG
Remontage - étape 2 [1280x768].JPG (192.97 Kio) Vu 4793 fois
Remontage - étape 3 [1280x768].JPG
Remontage - étape 3 [1280x768].JPG (208.47 Kio) Vu 4793 fois
Remontage - étape 4 [1280x768].JPG
Remontage - étape 4 [1280x768].JPG (210.72 Kio) Vu 4793 fois
Remontage - étape 5 [1280x768].JPG
Remontage - étape 5 [1280x768].JPG (196.6 Kio) Vu 4793 fois

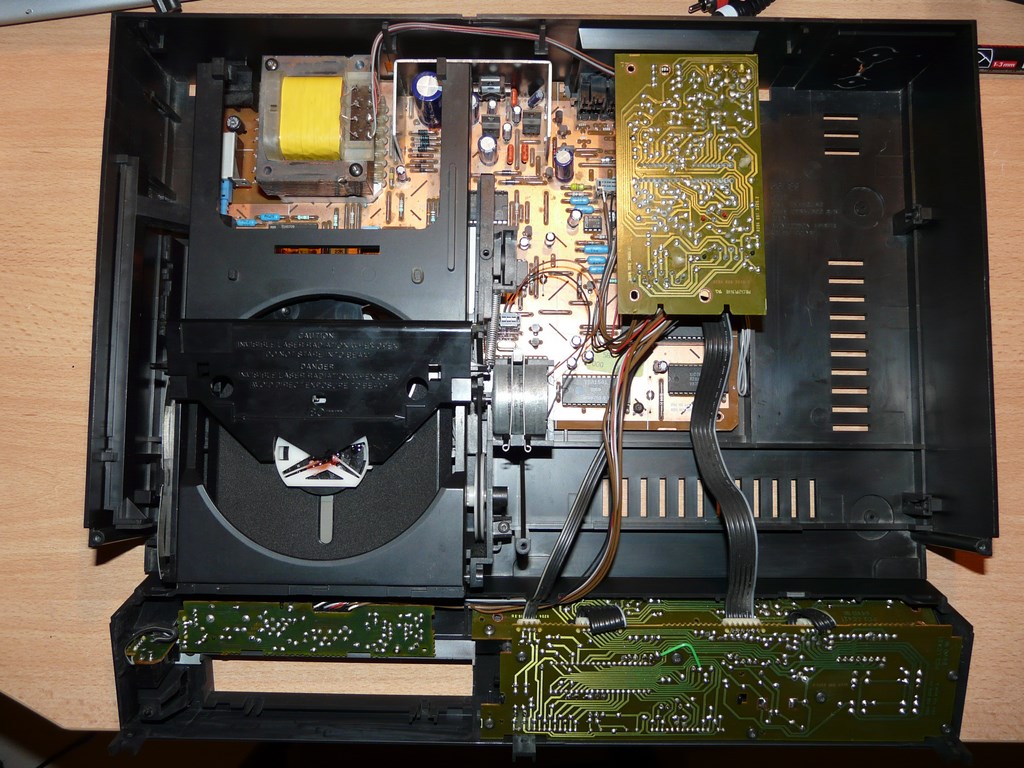

Remontage - étape 6 [1280x768].JPG
Remontage - étape 6 [1280x768].JPG (227.07 Kio) Vu 4793 fois

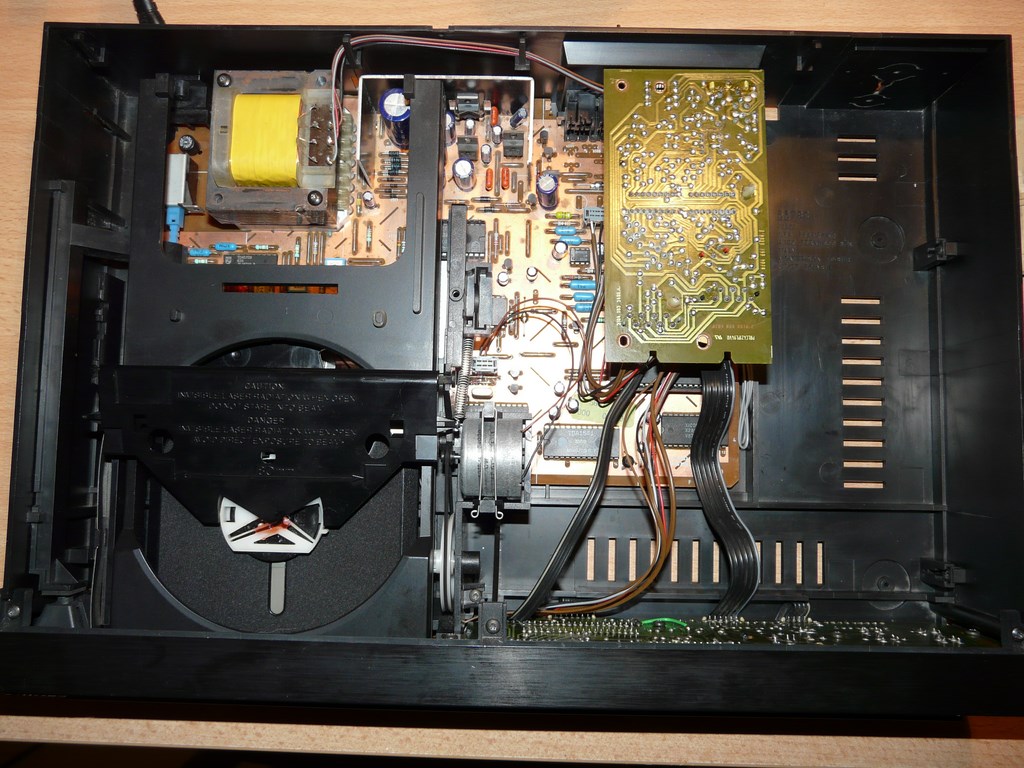

Remontage - étape 7 [1280x768].JPG
Remontage - étape 7 [1280x768].JPG (211.08 Kio) Vu 4793 fois
Dans le prochain épisode, je posterai les photos des différentes cartes qui composent cette platine...
Ampli OPTONICA SM-3636, Platine CD PHILIPS CD-473, platines vinyl TSUBA PL-731 et MICRO SEIKI SOLID-1, Enceintes PIONEER HPM-60.

Avatar du membre
hoplat
Membre V.I.P
Messages : 5485
Enregistré le : sam. 28 nov. 2009 10:16
Localisation : Dans le sud-ouest

Re: Philips CD 473

Message par hoplat »

Bonne petite platine, quelle différence avec la 471 sinon le réglage du volume de casque?
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
Kami
Membre spécial
Messages : 64
Enregistré le : lun. 15 oct. 2012 16:30
Localisation : Pic Hardi

Re: Philips CD 473

Message par Kami »

A priori, la 471 n'est sorti qu'avec le CDM-4/11.
L'afficheur est différent, la 471 ne dispose que des sorties audio G/D (pas de sortie numérique) et il y a, effectivement, une sortie casque à volume réglable en plus sur la 473.

La 473 dispose aussi d'une fonction FTS (Favourite Track Selection) avec des touches supplémentaires sous l'afficheur qui permettent de sélectionner ses pistes préférées sur les CD. Lorsqu'on remet ce CD par la suite, il est automatiquement reconnu et seules les pistes préférées sont jouées :-D
Ampli OPTONICA SM-3636, Platine CD PHILIPS CD-473, platines vinyl TSUBA PL-731 et MICRO SEIKI SOLID-1, Enceintes PIONEER HPM-60.

Avatar du membre
Kami
Membre spécial
Messages : 64
Enregistré le : lun. 15 oct. 2012 16:30
Localisation : Pic Hardi

Re: Philips CD 473

Message par Kami »

Comme promis, quelques gros plans des éléments qui composent la 473 :

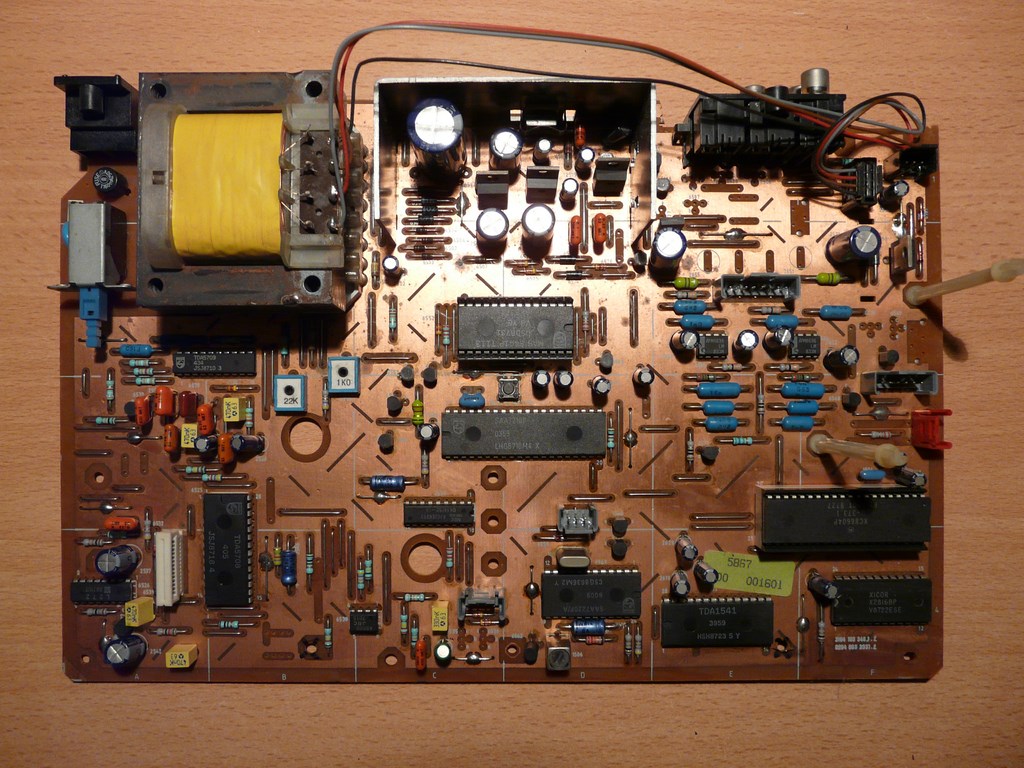

La carte principale :
PCB principal (côté composants) [1280x768].JPG
PCB principal (côté composants) [1280x768].JPG (241.55 Kio) Vu 4744 fois
La carte "affichage" et boutons de commande des diverses fonctions :
PCB affichage et commandes [1280x768].JPG
PCB affichage et commandes [1280x768].JPG (180.68 Kio) Vu 4744 fois
La carte de sortie audio :
PCB sorties audio [1280x768].JPG
PCB sorties audio [1280x768].JPG (199.09 Kio) Vu 4744 fois
Ampli OPTONICA SM-3636, Platine CD PHILIPS CD-473, platines vinyl TSUBA PL-731 et MICRO SEIKI SOLID-1, Enceintes PIONEER HPM-60.

Avatar du membre
hoplat
Membre V.I.P
Messages : 5485
Enregistré le : sam. 28 nov. 2009 10:16
Localisation : Dans le sud-ouest

Re: Philips CD 473

Message par hoplat »

Un autre Yves :lol:
SONY addict-j'assume
Le bonheur n’existe pas. En conséquence, il ne nous reste qu’à essayer d’être heureux sans JL
Sans la musique la vie serait une erreur Fred N

Avatar du membre
Yves
Membre no life
Messages : 4423
Enregistré le : jeu. 12 nov. 2009 20:23
Localisation : En terre Wallonne, dans un bunker ! ! !

Re: Philips CD 473

Message par Yves »

hoplat a écrit :Un autre Yves :lol:
Salut Jean-Luc.

Tut-tut-tut :non!: le transformateur n'est pas traité contre la rouille . . . . pas bien ! ! ! :spamafote:

Avatar du membre
chartz
Membre no life
Messages : 3448
Enregistré le : jeu. 28 févr. 2013 15:32
Localisation : Bresse bourguignonne

Re: Philips CD 473

Message par chartz »

Il ressemble comme deux gouttes d'eau à mon CD582...

Je ne comprends pas, il y a une carte sortie son variable exprès pour la télécommande ?
Jacques

"If it is broke then fix it!" (Proverbe écossais)

Avatar du membre
Kami
Membre spécial
Messages : 64
Enregistré le : lun. 15 oct. 2012 16:30
Localisation : Pic Hardi

Re: Philips CD 473

Message par Kami »

Yves est un grand démonteur-nettoyeur aussi ? Dans ce cas, c'est vrai que pour le transfo, je ne pousse pas le traitement aussi loin ;-)

@ chartz : les RCA des sorties audios (G-D) sont sur une carte séparée mais rien de variable.
Sur la carte principale, il y a une sortie numérique et une entrée+sortie pour un module externe de télécommande (quand le lecteur est situé à un endroit où il ne capte plus le signal de la télécommande, ça permet de disposer d'un module déporté).
Ampli OPTONICA SM-3636, Platine CD PHILIPS CD-473, platines vinyl TSUBA PL-731 et MICRO SEIKI SOLID-1, Enceintes PIONEER HPM-60.

Avatar du membre
chartz
Membre no life
Messages : 3448
Enregistré le : jeu. 28 févr. 2013 15:32
Localisation : Bresse bourguignonne

Re: Philips CD 473

Message par chartz »

Curieux, car la carte est câblée comme la mienne, et elle est déjà équipée d'un circuit de sortie (les 2 5532 bien visibles sur la carte, avec leurs condensateurs de sortie... A quoi sert donc la carte additionnelle ?
Jacques

"If it is broke then fix it!" (Proverbe écossais)

Avatar du membre
Yves
Membre no life
Messages : 4423
Enregistré le : jeu. 12 nov. 2009 20:23
Localisation : En terre Wallonne, dans un bunker ! ! !

Re: Philips CD 473

Message par Yves »

Kami a écrit :Yves est un grand démonteur-nettoyeur aussi ? Dans ce cas, c'est vrai que pour le transfo, je ne pousse pas le traitement aussi loin ;-)
Bonsoir Kami

Je reconnais, je suis un grand malade ! ! ! :dingue:

Voici deux photos sur une autre CD473, avant et après l'opération, ce traitement est effectué avec un "stop rouille" (une sorte de laitage liquide comme de l'eau), cette opération n'est pas sans résultats positifs : meilleure stabilité à l'humidité éventuelle (tout le produit est véritablement aspiré comme une éponge par le ferraillage du transfo), aucun bruits parasites . . . . et c'est plus propre, protège l'ensemble d'un retour de rouille durable . . . . bref que du bonheur ! ! !
