Bonsoir à tous,

Voici une anglaise de plus dans ma modeste collection :
La MONITOR AUDIO MA 4 série II

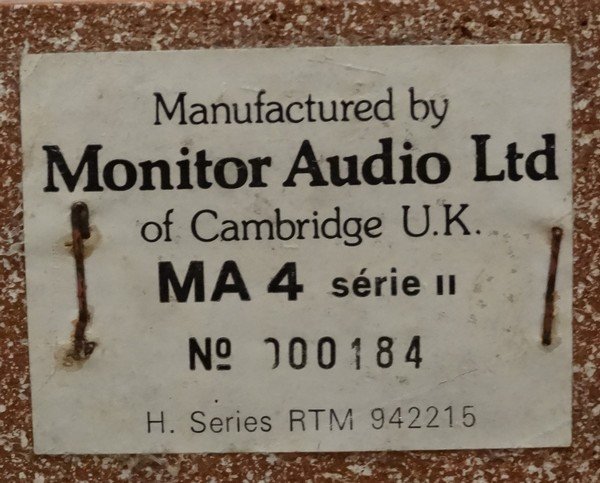

Je me contente de photographier la petite étiquette papier au dos de l'enceinte

MA4 a.JPG (65.91 Kio) Vu 9626 fois

C'est une deux voies avec un beau haut-parleur KEF SP1039 et un tweeter AUDAX HD100 D25

MA 4 c.JPG (120.34 Kio) Vu 9629 fois

MA 4 d.JPG (136.23 Kio) Vu 9629 fois

Je n'ai pas de balance pour la pesée mais la caisse est très rigide avec les panneaux latéraux doublés par de l'aggloméré de 12 mm ainsi que le fond et le dessus.
De nombreux renforts à l'intérieur sur toutes les faces et des plinthes d’absorption en aggloméré enduit type bitume.
La face avant est en contreplaqué peint en noir (mais ça vous le voyez bien ..)
Joli placage merisier qui revient bien avec un peu de cire. Nettoyage à l'essence de Térébenthine avec un tampon, au préalable.

MA 4 b.JPG (278.17 Kio) Vu 9626 fois

Dimensions : H 600 x L 315 x P 265 mm.
Désolé pour les photos qui ne sont pas belles ; j'augmenterai la définition la prochaine fois.
On voit bien les renforts et la plinthe anti-résonance.

MA 4 e.JPG (80.44 Kio) Vu 9626 fois

La suite quand j'aurai fini de raccorder l'ARCAM Delta 290 que je viens d'acheter ; limite vintage...

[Lioga]

Re-

Un léger inconvénient sur les enceintes vintage se situe au niveau du bornier.
Celui-ci est à vis avec un petit trou d'environ 1 mm pour y passer les fils monobrins comme c'était la mode à l'époque.
Donc on fait le tour et on visse.

MA 4 f.JPG (156.59 Kio) Vu 9622 fois

Remarquez la peinture granulée et mouchetée d'un effet rose très joli.

[Bernard91]

Superbe avec ces bons vieux HP qu'on retrouve un peu partout...
Entre autres le KEF SP1309 qui fait partie de la famille des B200.
Quelques renseignements sur cette famille ici => http://www.t-linespeakers.org/drivers/b200.html
Les SP1022 sont utilisés en double ligne de transmission dans le caisson Fried Model H (que j'utilise) surnommé "The coffin"... le cercueil, tout un programme !

[Lioga]

Bonjour à tous,

La soirée d'hier et ce matin ont été occupés par le nettoyage du potard de volume sur l'ARCAM Delta 290 ; fraîchement acquis ; qui n'avait plus qu'une voie.

Donc Raccordement cet après midi et grosse déception un B200 qui n'est pas clair ... Léger grésillement et des dissonances suivant les fréquences !
Mon premier diagnostique est : un gros coup d'humidité mais pas de trace de rouille ni de piqûres sur le saladier ou ailleurs.
Je me demande si c'est réparable ? je ne vois pas comment accéder à la bobine sans faire plus de mal que de bien ?
Si c'était un tweeter le n'aurais pas hésité mais là, tout découper et décoller et pour faire quoi ? je n'en sais rien.

Bref il ne me reste plus qu'à chercher un HP.
Je vais quand même aller voir sur mes vielles KEF 104 si c'est la même série SP1039....

A plus

[Lioga]

Salut à tous,

Le chanceux vous écrit ...
En effet : petit tour à la cave pour vérifier les H.P. de mes KEF 104 ; démontage et surprise : Des B200 SP 1039 !!
Je remonte donc avec un H.P. pour faire l'essai.
Et voilà dévissage ; soudures ; revissage et une paire d'enceinte fonctionnelles.
Content le Lionel

Enfin le bureau est sonorisé en Hifi grâce au Téléton et aux Monitor Audio.

Demain je remplacerai l'autre H.P. de manière à avoir une paire homogène avec des haut-parleurs de même série et de même ancienneté (pour ne pas dire usure).

En attendant je me demande comment faire avec ce H.P. qui accroche ?
Je présume vu les marques sur le tissus de cache qu'elle a du prendre l'humidité et donc un peu de rouille dans l'entrefer...
Donc je dis qu'en démontant le cache noyau je vais pouvoir contrôler la circonférence intérieure et peut-être la huiler ?

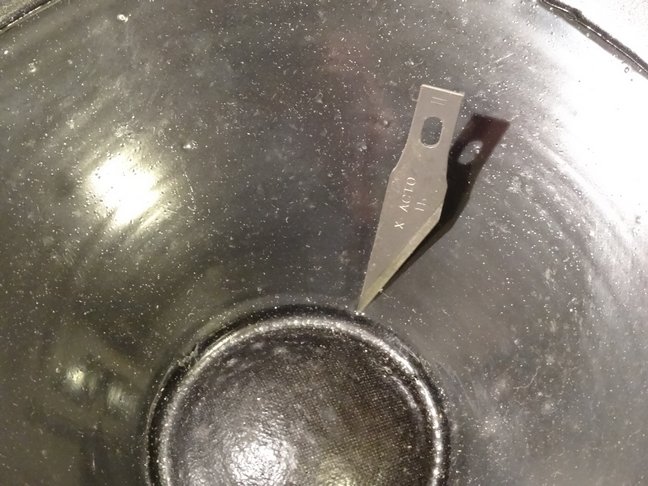

Mais c'était sans compter la couche d’imprégnation qui recouvre la membrane et le cache noyau.
C'est vraiment dur à y planter le scalpel !


J'y renonce , n'ayant aucun objectif de réparation de cet H.P. ni du temps à y consacrer....

A plus..
(C'est bien d'écouter FIP le soir, ça change des morceaux habituels)

[LeTOF]

Salut ,
Sur tes photos , on voit le filtre avec ses condos Elcap , change les d'office , ce sont de vrai cochonnerie et ils dérivent de façon impressionnante (valeur au double du nominale pour certains) ...Ce sera une sécurité pour tes tweeters !!!!

[Lioga]

Oui, Oui,

Ils feront partie de la commande que je passerai pour les condos de l'ARCAM.
Mince je n'ai pas noté les valeurs tant que la boite était ouverte ...
A ne pas oublier ce soir quand je remplacerai le deuxième H.P.
J'en profiterai aussi pour faire le schéma du filtre ; ça peut servir...

Est-ce que je recâble le H.P. avec du fil plus gros ?? Pas certain que ce soit bénéfique ... ?
Je ne l'ai pas mesuré mais il ne dépasse le 0,5mm².


Y-a-t'il un Topic sur le câblage interne des enceintes ?

Merci LeTOF
A plus

[Lioga]

Salut à vous,

Choux blanc pour ce soir ! Impossible d'extraire le haut-parleur de la deuxième enceinte ...
En essayant tous les moyens conventionnels celui-ci reste bien collé au fond de son logement.
Tant pis, je voulais avoir la série des H.P. similaire sur les deux enceintes mais ça ne sera pas .
Dommage pour le filtre que j'avais aussi prévu d'inspecter et d'en relever les valeurs pour le remplacement des condos.
Pas de remplacement du fil de câblage non plus.
Et donc retour dans le bureau sur les pieds ERARD.


Edit du dimanche matin : il faudra que j'essaie l'extraction avec des vis de 6mm juste prises dans la tôle pour en faire des gougeons. L'idéal pour ça est de trouver des vis au pas américain, le filet est plus gros et donc prend mieux dans la tôle. Je dois en avoir à la cave ...

A Plus
Lionel

[Lioga]

Bonsoir à vous, (bonne nuit...)

Rien à voir avec la photo du dessus, le bureau accueille depuis 2 semaines mon petit NAIT 2 que j'ai ressorti du placard.
Un petit lecteur CD KENWOOD DP-1020.... et Hop de la bonne musique.
Première impression : le son est toujours aussi rond, bien détaillé avec le médium et haut médium très agréable... Merci le NAIM !
Ces enceintes sont à l'opposé de la neutralité et de la transparence à laquelle je suis habitué avec la Hifi "moderne" ; mais quel plaisir !
Il ne faut pas pousser la volume au delà du FORT ; j'écoute quand même le classique et et le rock assez fort. Donc ne pas aller au dessus sous peine de déclencher une légère distorsion.
Petite photo de la "boite à chaussure" :


Et donc ce soir pendant que je bricolais les filtres des Continental Edison EA 9780 ....
Un déraillage complet de l'enceinte de gauche !!
Larsen + grésillement + résonance type bruit rose !!
L'ampli étant à porté de main, je l'arrête très rapidement.
Je suis à demi-inquiet car c'est l'enceinte qui n'a pas eu son remplacement de haut-parleur.
Je ne cherche pas d'autre procès et la MA 4 passe sur le billard.

[Lioga]

Je testerai les H.P. demain avec un autre ampli car je n'ai pas envie de le faire avec le NAIM NAIT 2.

Démontage des H.P. et du filtre, je profite d'avoir le Métrix (d'un ami) qui mesure les Capa pour tester ceux du filtre. Il y en a 4
Photos :



Légère dérive des valeurs =
15 micro devient-> 22
4,7 micro devient-> 5,7
8 micro ->10,2 et
7 micro -> 9

Je ne vais pas laisser ces condensateurs mais bon ce n'est certainement pas la cause de la frayeur ....

La suite demain avec le test de haut-parleurs.
A plus ...
