Vitavox DU 120

Message par Sgt.Pepper »

Bonjour !

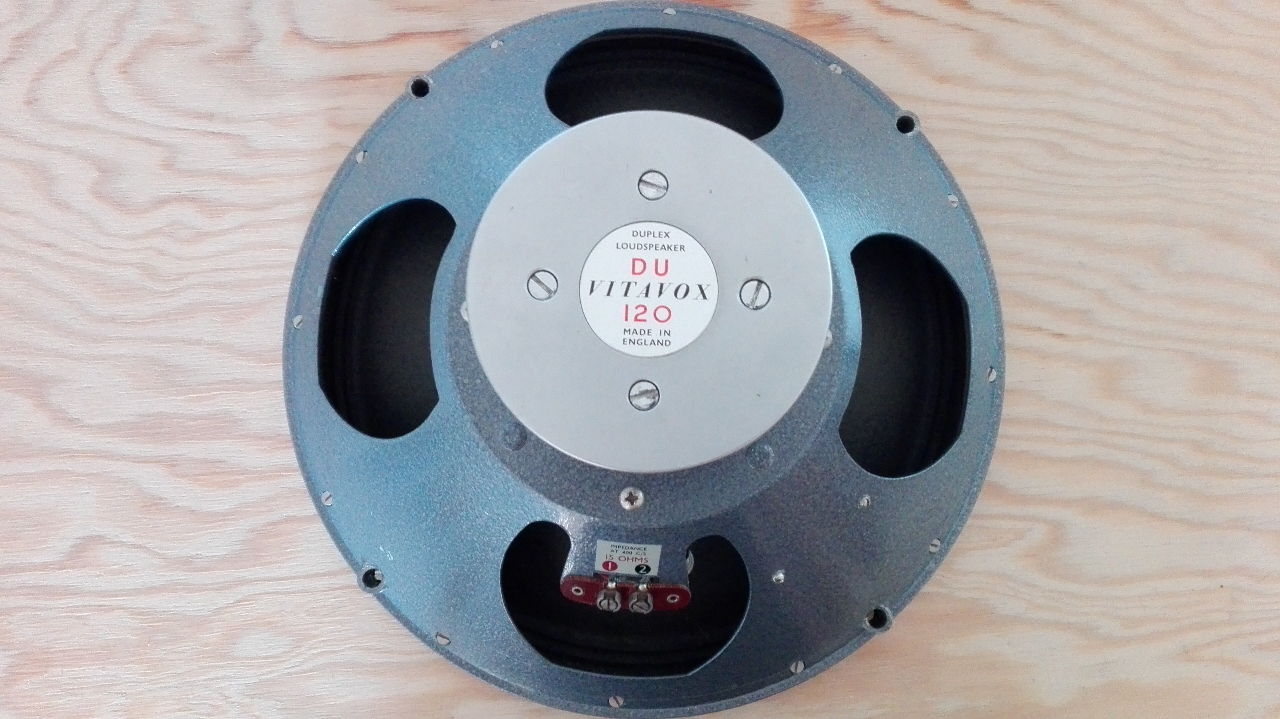

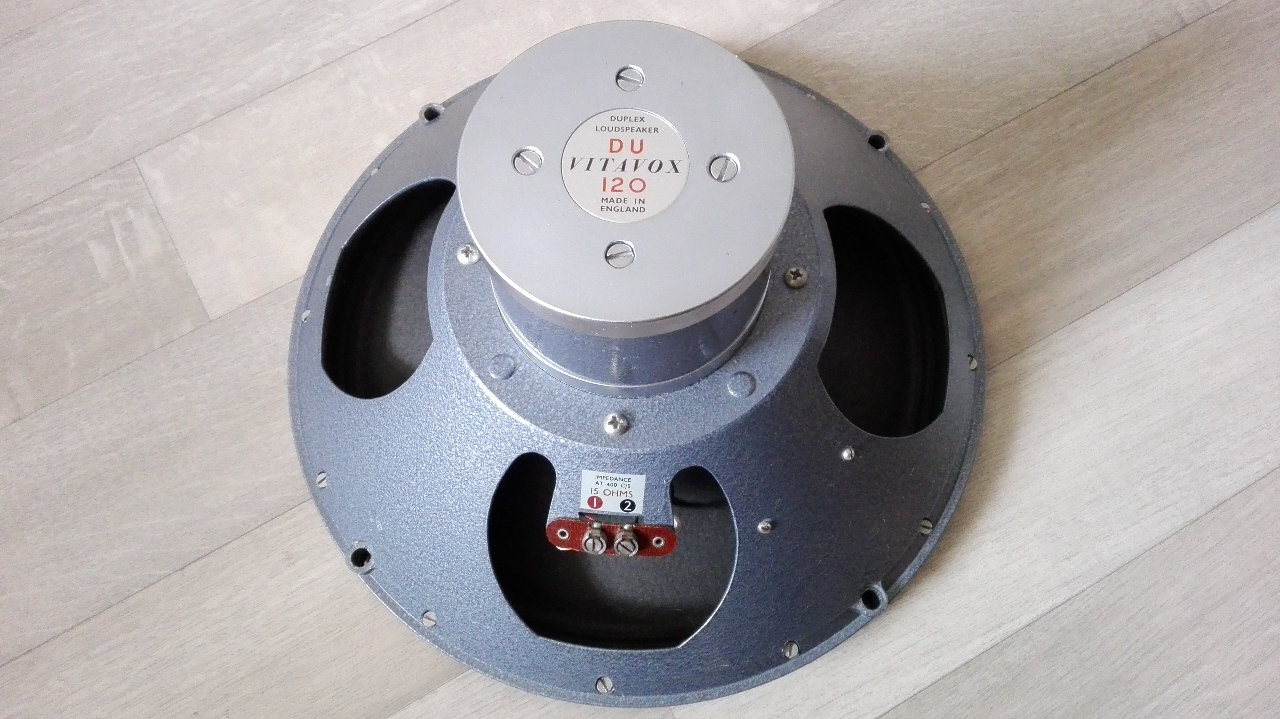

Voici un haut-parleur Vitavox DU 120. Il s'agit d'un coaxial anglais de 15 watts, 96dB sorti à la fin des années 50 (1957 ?).

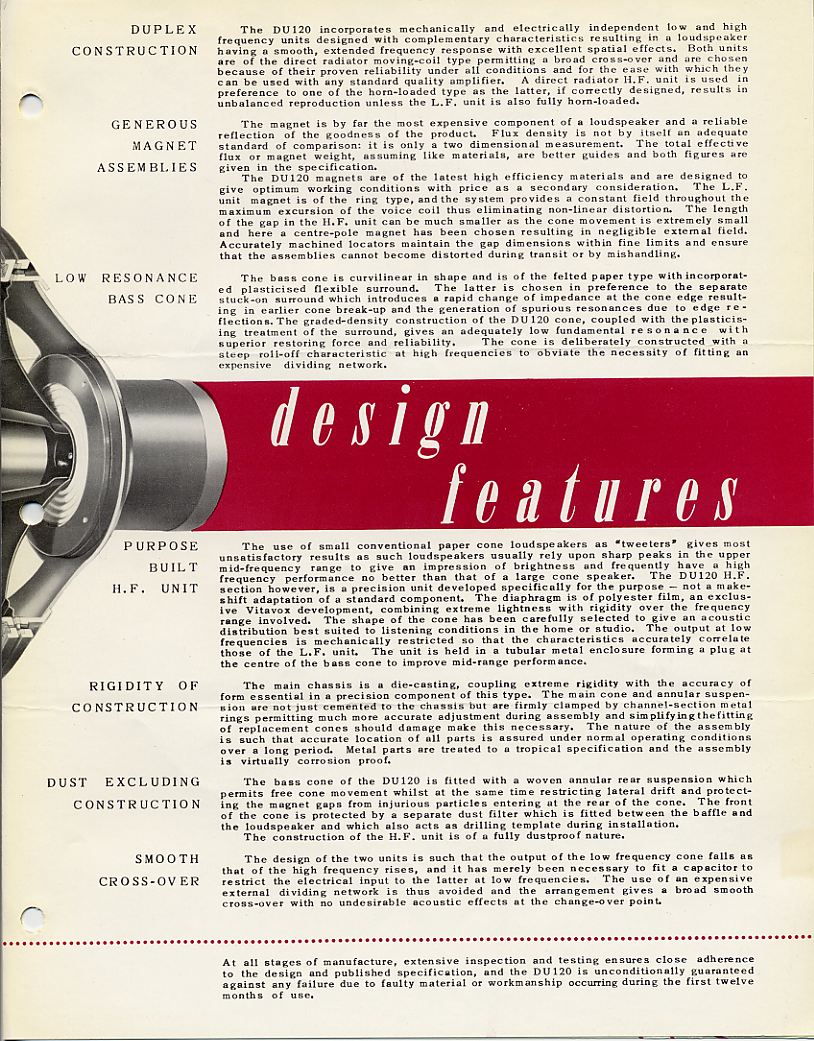

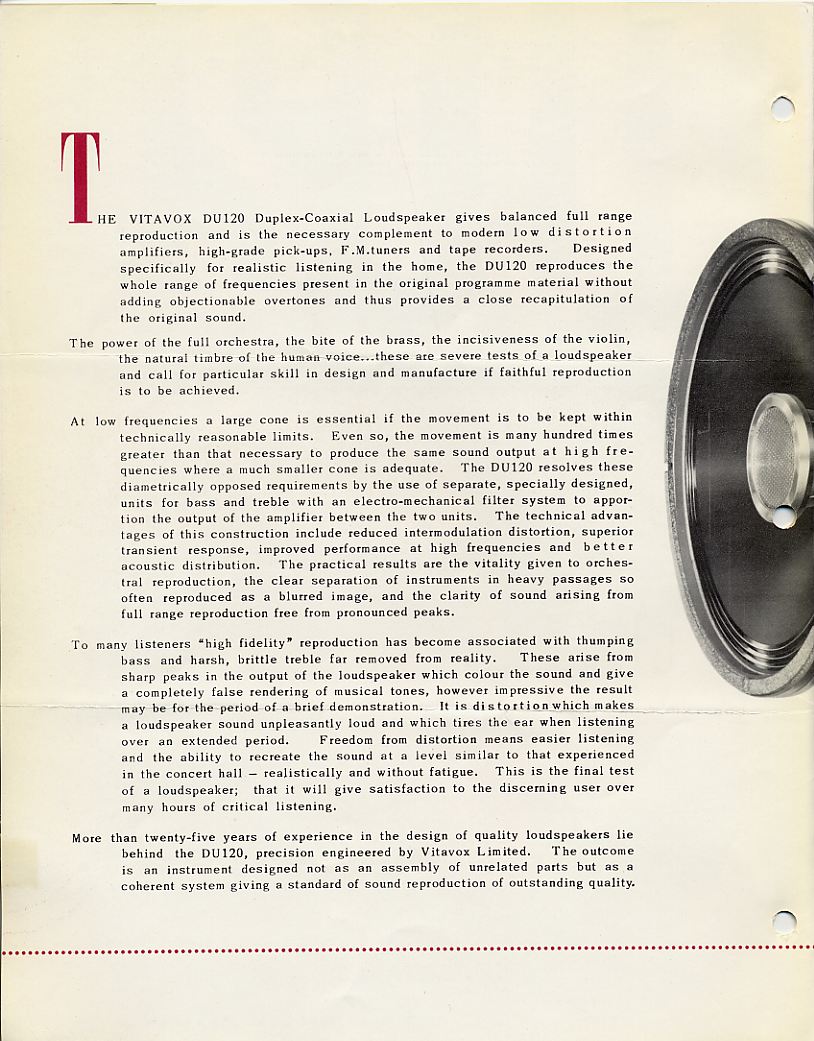

Vous trouverez ensuite quelques documents d'époque ;
La suite dans le message suivant !
Modifié en dernier par Sgt.Pepper le mer. 28 déc. 2016 18:54, modifié 3 fois.
Nicolas.

Avatar du membre
Sgt.Pepper
Membre no life
Messages : 2838
Enregistré le : sam. 19 déc. 2009 17:06
Localisation : 33

Re: Vitavox DU 120

Message par Sgt.Pepper »

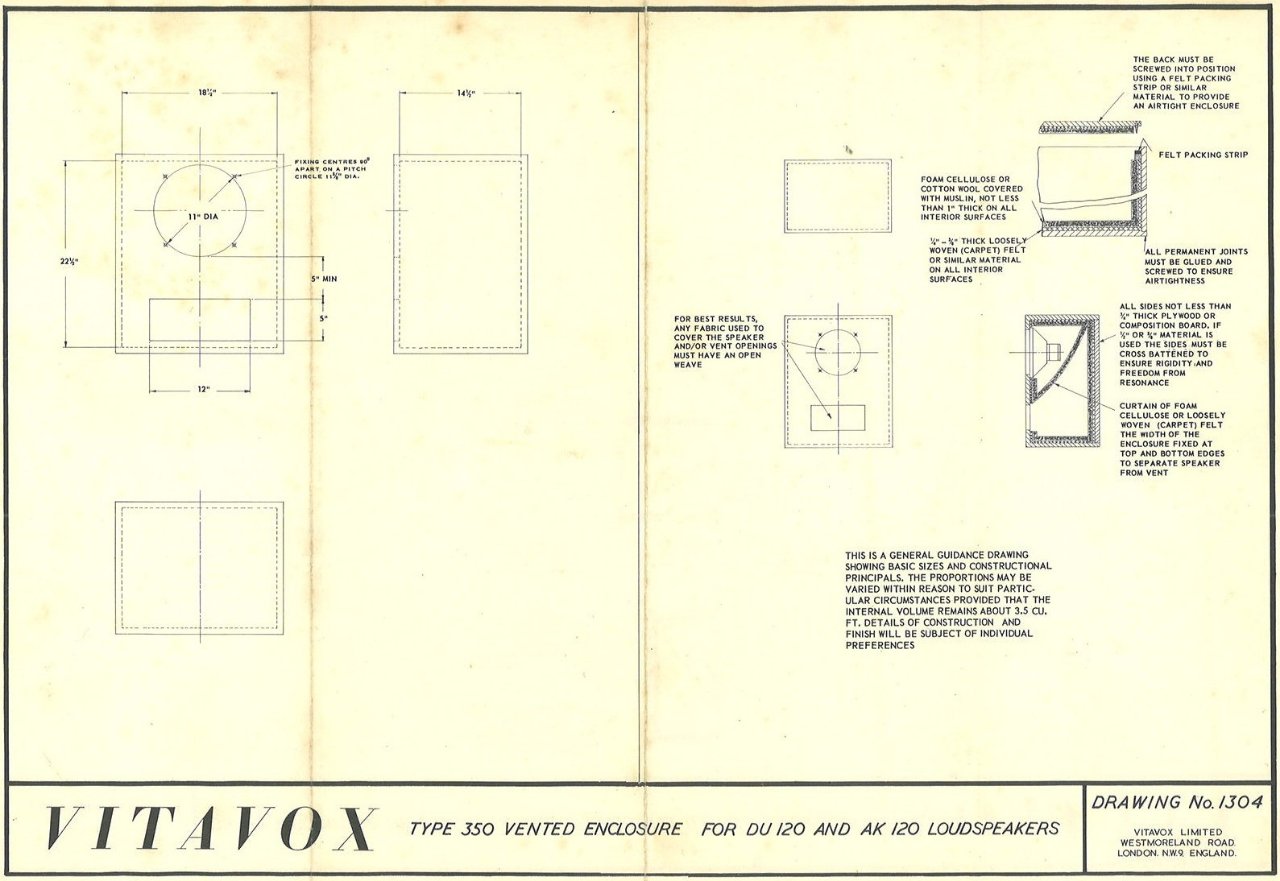

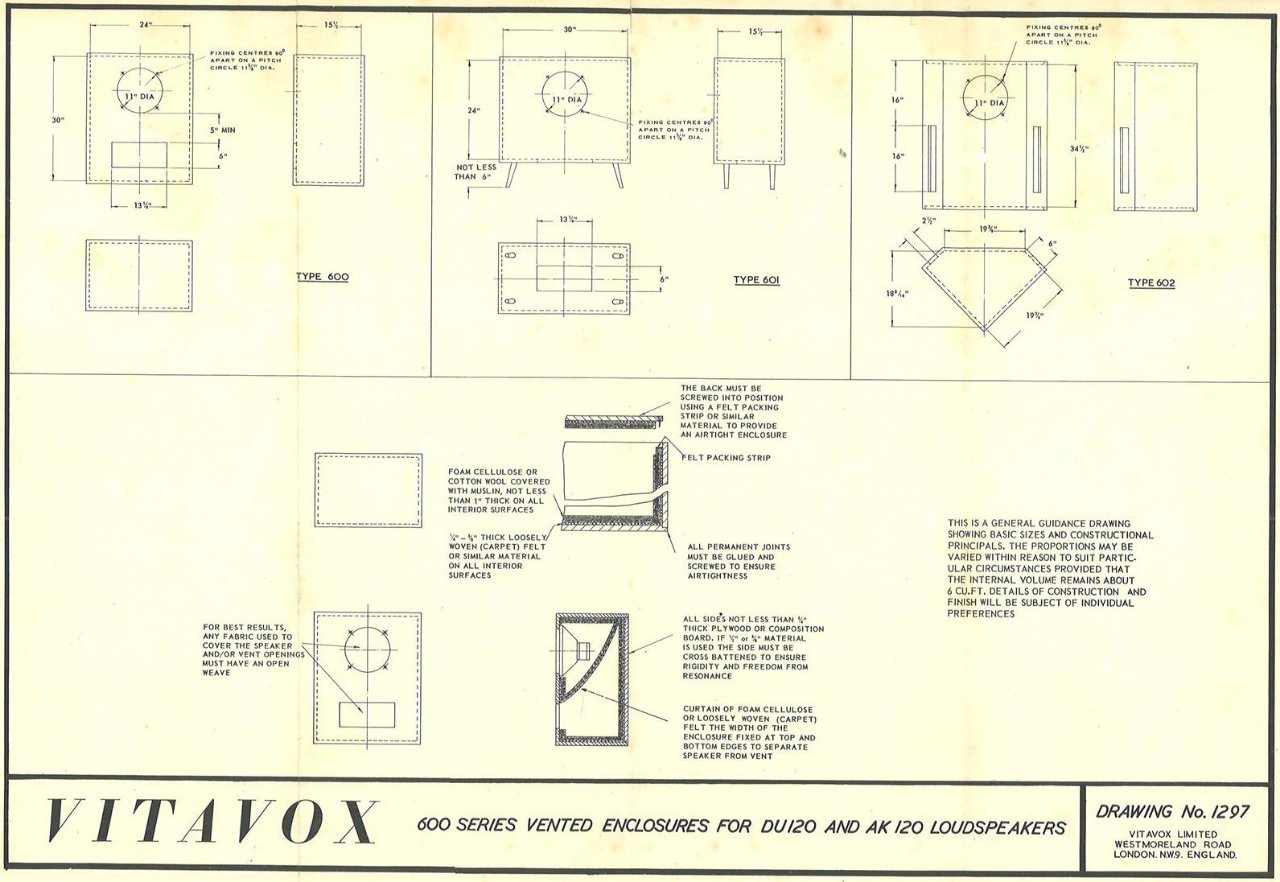

Voici maintenant des photos des plans préconisés par le constructeur ; les caisses type 600, 601, 602 et 350.
plan P1.jpeg
plan P1.jpeg (141.52 Kio) Vu 349 fois
plan p2.jpeg
plan p2.jpeg (156.75 Kio) Vu 349 fois
Modifié en dernier par Sgt.Pepper le dim. 16 févr. 2020 19:26, modifié 6 fois.
Nicolas.

Avatar du membre
Sgt.Pepper
Membre no life
Messages : 2838
Enregistré le : sam. 19 déc. 2009 17:06
Localisation : 33

Re: Vitavox DU 120

Message par Sgt.Pepper »

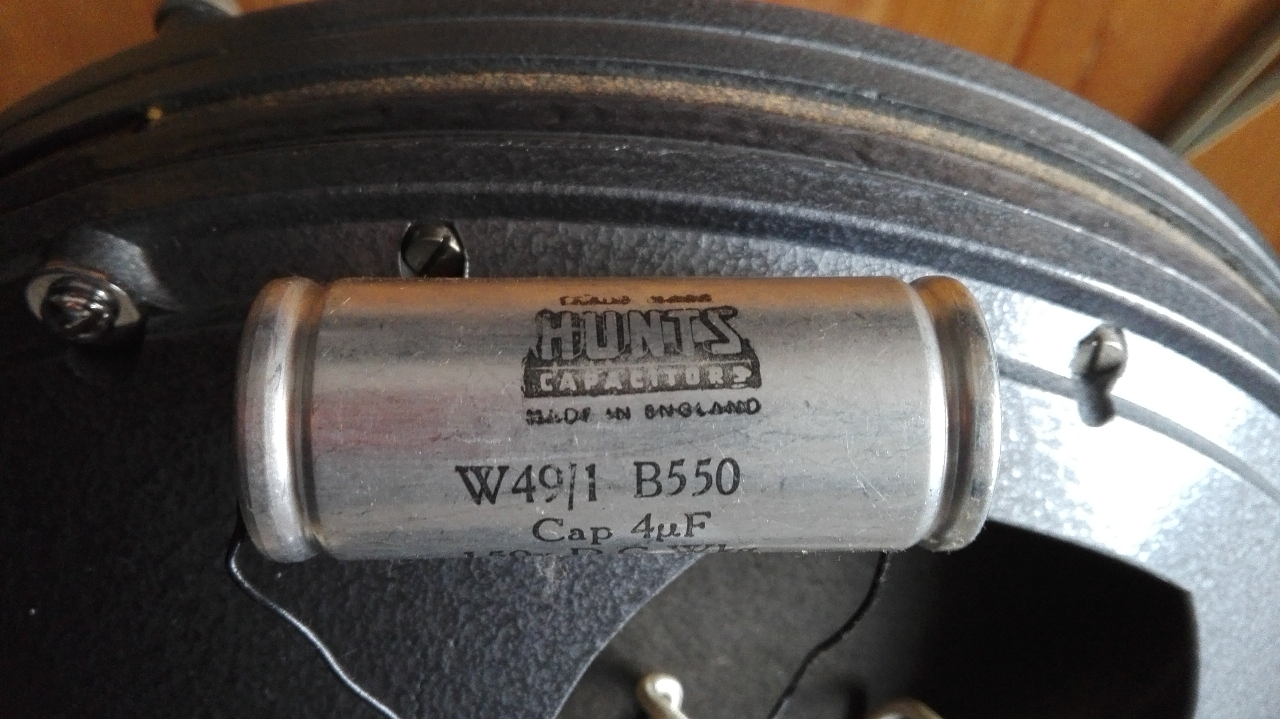

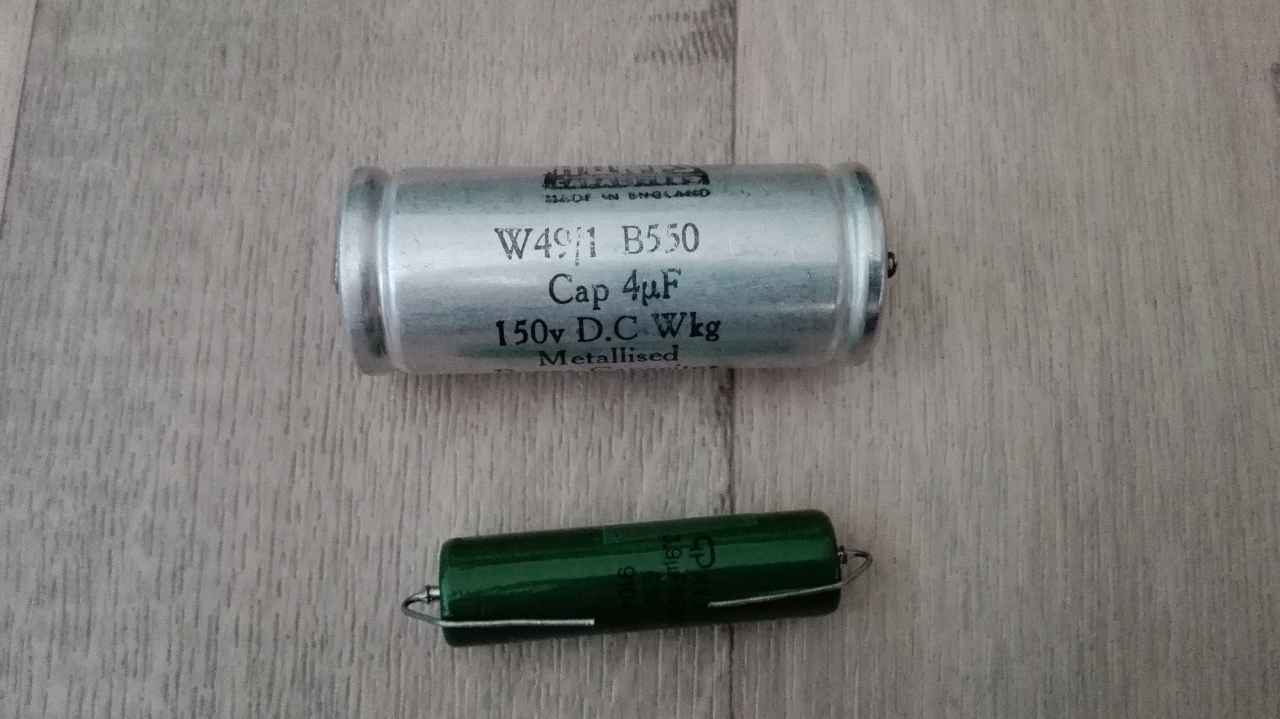

En premier lieu j'ai changé le condensateur de filtrage. Celui d'origine est de 4uF mais a dévié jusqu'à 7,9uF, et je l'ai remplacé par un condensateur russe K77-1 de 3,9uF.

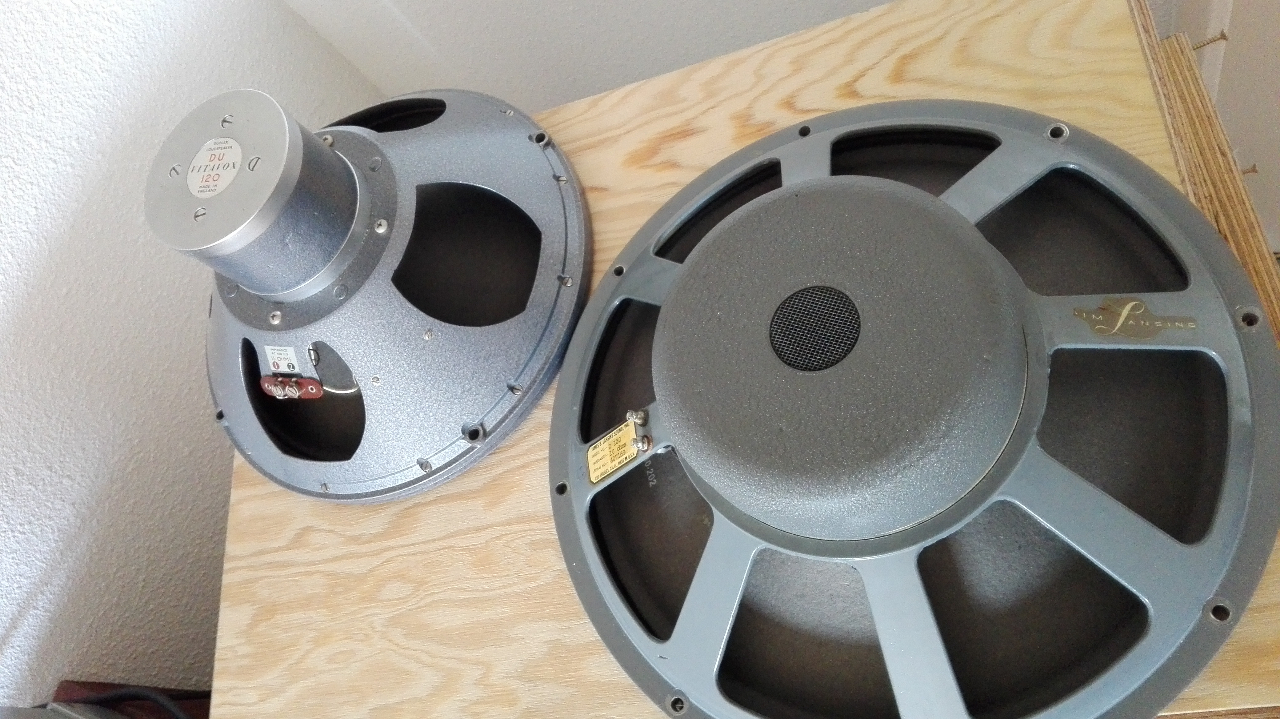

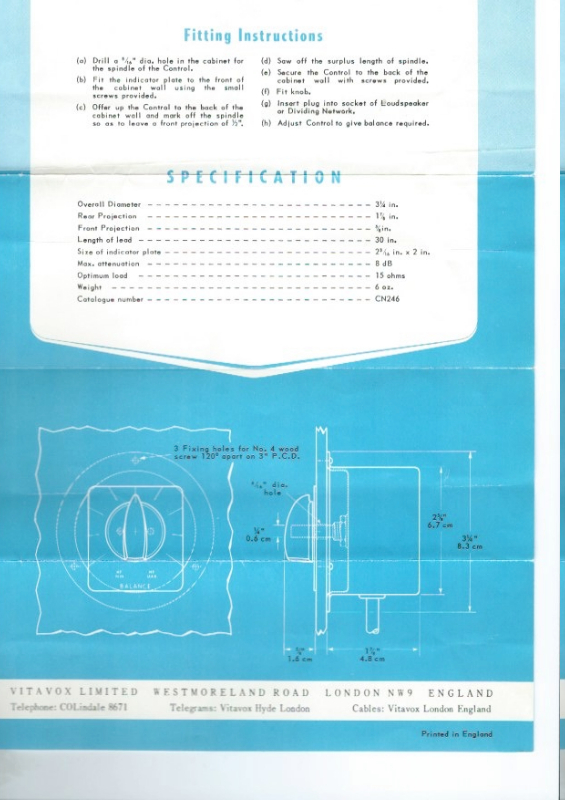

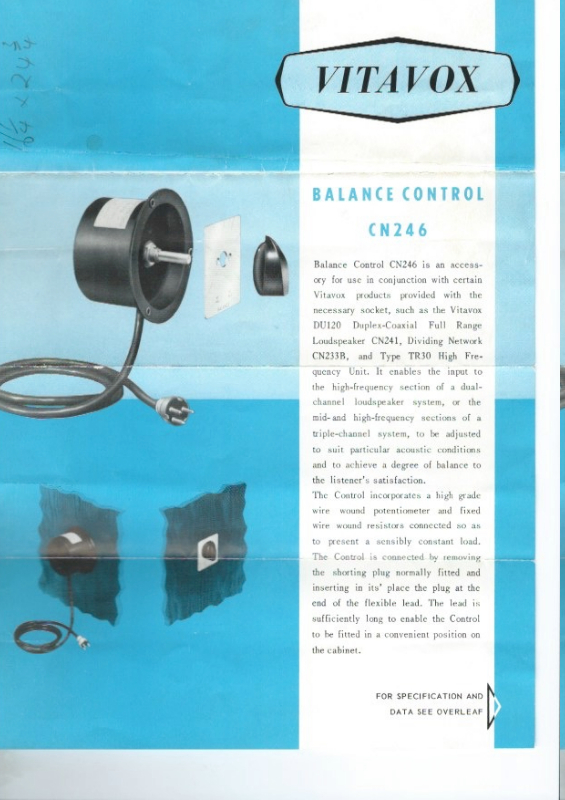

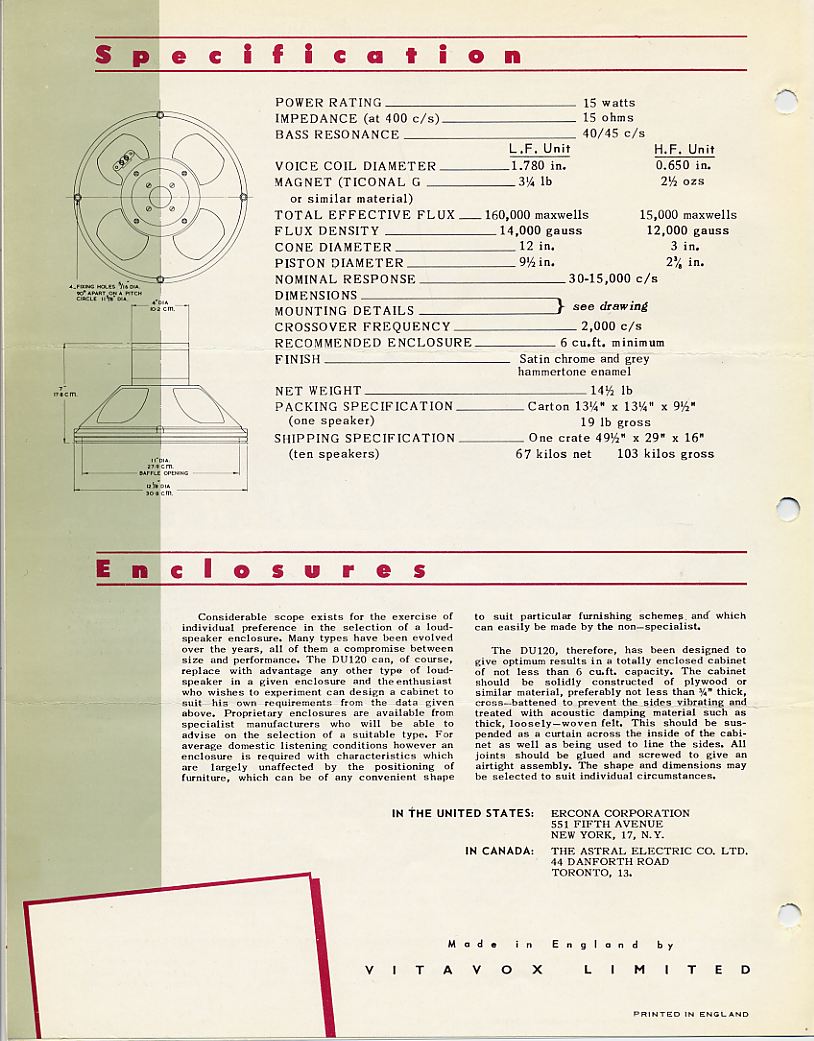

J'ai eu un autre Vitavox DU120 entre les mains et le condensateur du filtre était de 1uF. Le dit haut-parleur était équipé d'un plug femelle dans lequel pouvait s'insérer un contrôleur de niveau CN246 dont de la documentation se trouve dans le spoiler qui suit (ainsi qu'une photo du hp en question).

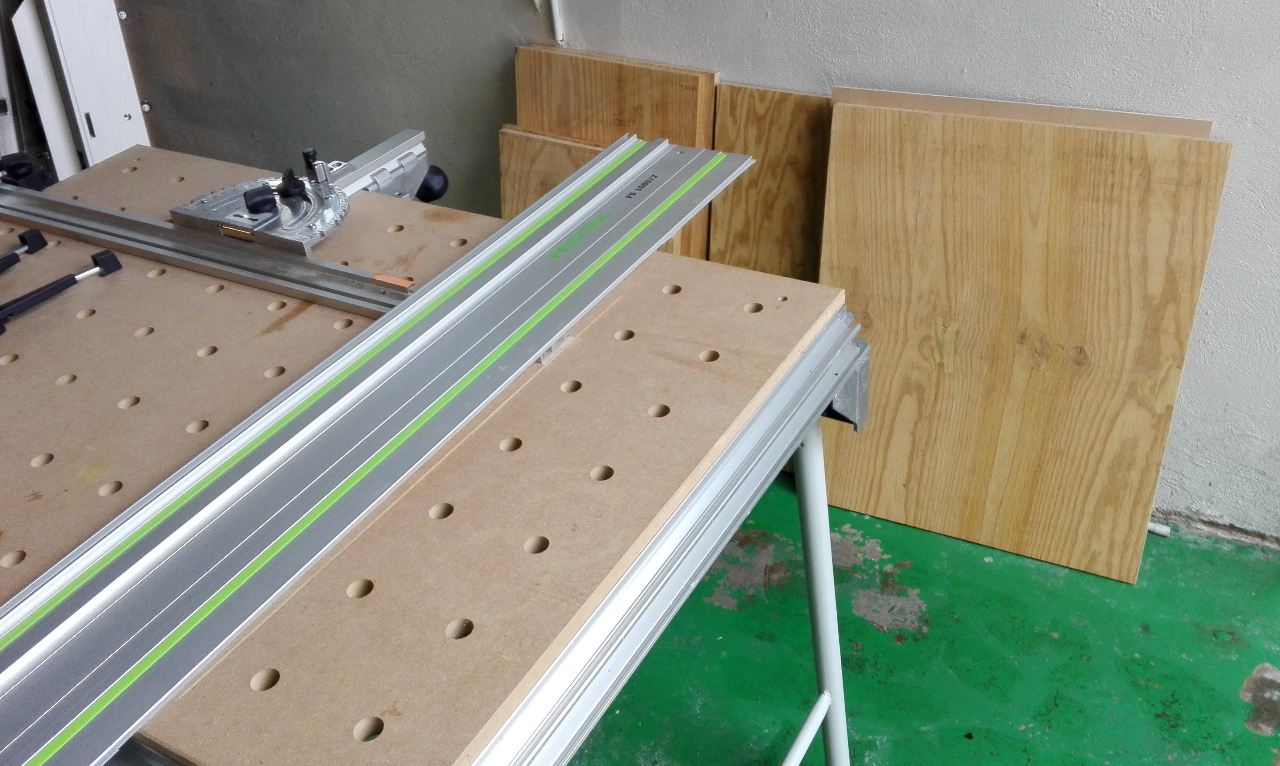

En second lieu, après avoir choisi de construire la caisse type 600 présentée dans le message précédent, je suis passé à la découpe de planches de contreplaqué de pin de 21mm d'épaisseur ;
Pour l'esthétique, j'ai choisi de suivre le style de la caisse C502 de JBL.
.

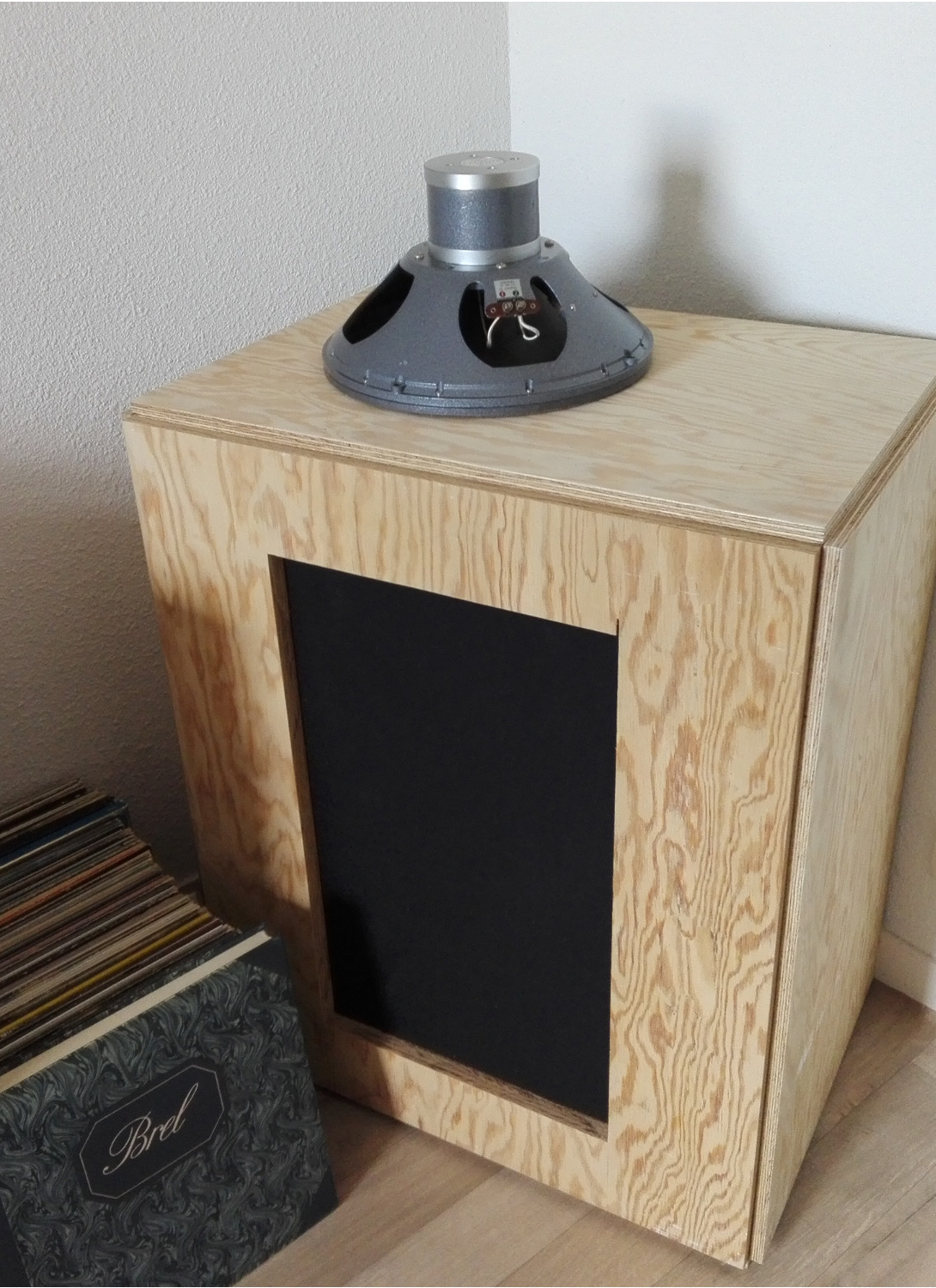

Et voilà le résultat ; (j'ai juste fait une erreur de découpe sur la face avant, mais c'est rattrapable).
Modifié en dernier par Sgt.Pepper le mer. 28 déc. 2016 19:25, modifié 12 fois.
Nicolas.

Avatar du membre
Sgt.Pepper
Membre no life
Messages : 2838
Enregistré le : sam. 19 déc. 2009 17:06
Localisation : 33

Re: Vitavox DU 120

Message par Sgt.Pepper »

Je l'ai écouté pendant plusieurs mois avec un McIntosh A116 et un McIntosh C108, ayant pour source un dac Hot Audio, et de façon générale, ils se débrouillaient mieux à mon oreille que le Marantz 18, lequel dans ma pièce d'écoute rendait les hautes fréquences assez agressives.
Avec l'ensemble à tubes McIntosh, l'écoute était vraiment agréable, et j'ai pu en profiter sans me poser de questions sur l'étendue de la bande passante, le placement de l'enceinte, l'équilibre.. j'en passe. Je ne connais pas le rendement mais la dynamique était à mon sens vraiment confortable et sur des bons enregistrements j'attendais la batterie avec impatience. Je pense notamment au morceau d'Ella Fitzgerald et Louis Armstrong, Stompin' At the Savoy.
Au delà de l'aspect dynamique, les autres instruments et les voix me semblaient également très bien retranscrits et il ne me fallait pas beaucoup d'effort d'abstraction pour imaginer une scène.
Il est quand même à noter que je suis passablement limité en terme de place, mais malgré cela, je le réécris, j'ai vraiment pu faire de belles écoutes sans me demander si je ne pouvais pas optimiser le tout d'une quelconque façon. Plug & Play !

Toutefois, une seule chose me gênait, c'était le tweeter au centre du haut-parleur de basses fréquences. En effet, étant donné que le plan de construction suivi faisait que le haut-parleur était au milieu de la hauteur de la caisse, et que celle-ci était posée au sol, le tweeter était bien plus bas que les oreilles, ce qui est parfois vraiment agaçant pour placer la scène.

L'écoute de la batterie me faisait penser à l'écoute des JBL de Jean,Thierry, Bertrand., et je me suis demandé d'une part si je pouvais m'en rapprocher en termes de dynamique, et d'autre part si je pouvais me débarrasser de l'effet tweeter trop près du sol.
J'ai donc acheté un JBL D130 qui viendra remplacer le Vitavox DU 120 dans la caisse, car celle-ci correspond à peu de chose près à la caisse C502 de JBL. Mais c'est un projet dont je ferai part plus tard dans un autre sujet :D .
Modifié en dernier par Sgt.Pepper le jeu. 29 déc. 2016 11:18, modifié 3 fois.
Nicolas.
