Quad ESL57

Klemp · Message par **Klemp** » dim. 16 janv. 2011 16:12

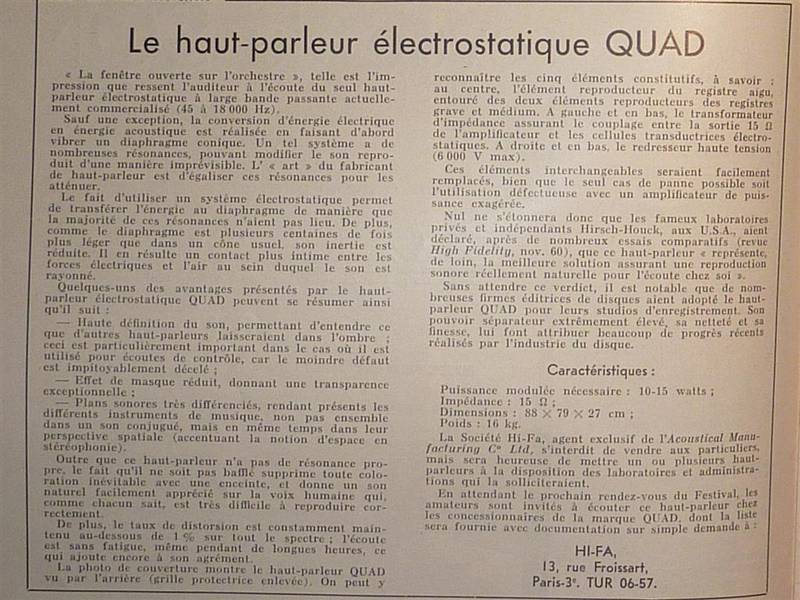

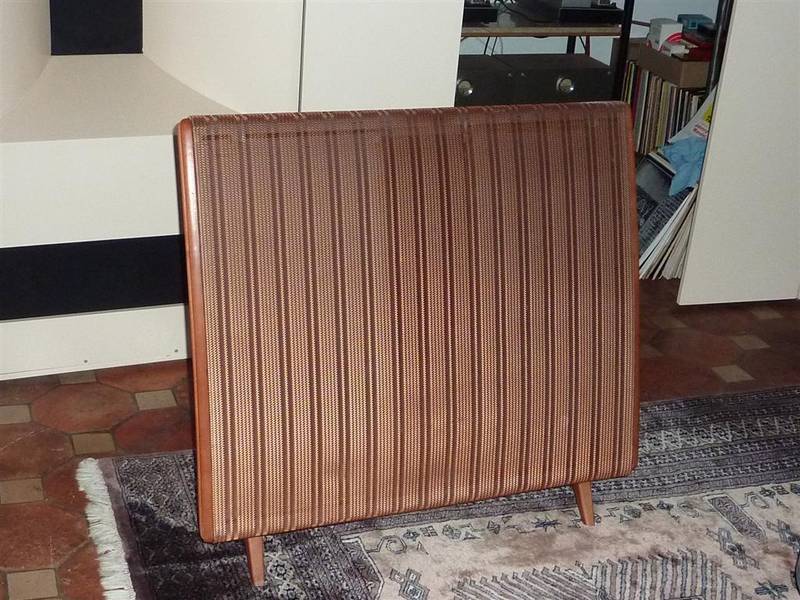

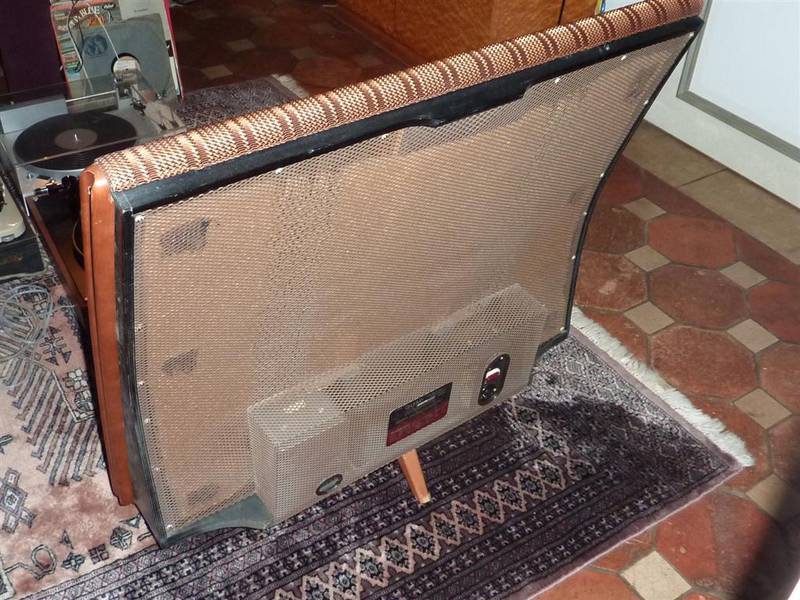

Voici la "" Petite merveille "" de Peter Walker, comme la presse spécialisée l' a surnommée vers 1957, lors de sa présentation ...

: P1040821 (Large).JPG (108.64 Kio) Vu 10668 fois

: P1040819 (Large).JPG (102.41 Kio) Vu 10668 fois

Message par **phil** » dim. 16 janv. 2011 18:39

ahhh ! les fameux sèches serviettes !

si fragile, si difficile de placement, si délicat à associer, si spécial de look !

mais quand ça marche....

Klemp · Message par **Klemp** » dim. 16 janv. 2011 20:15

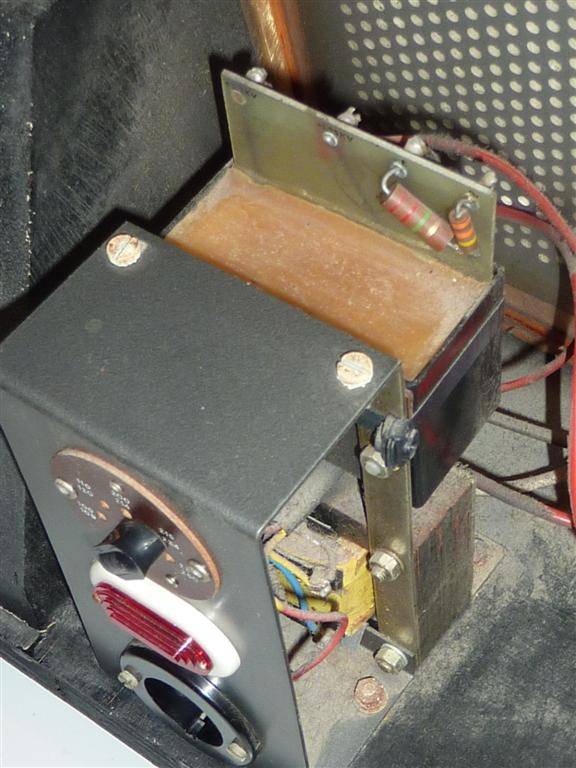

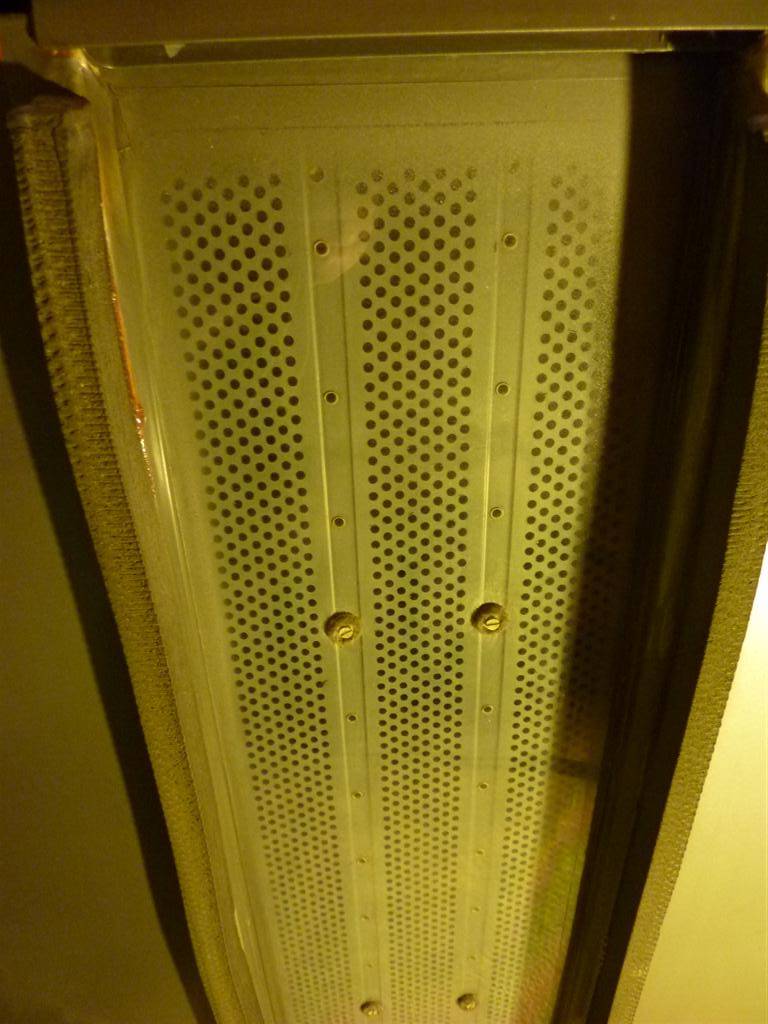

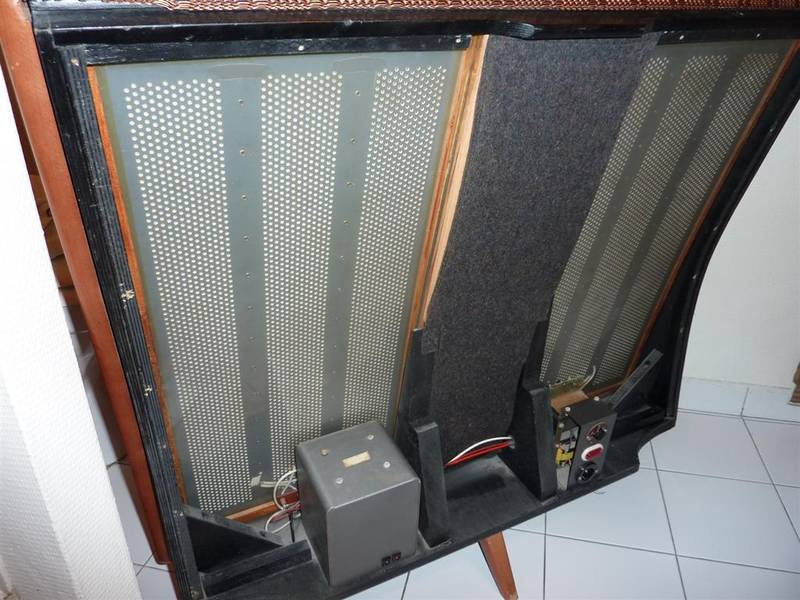

J' ai démonté les grilles arrières (22vis) pour vous montrer la structure interne et les membranes en mylar ... pour vous faire patienter, la couverture de la RDS de Novembre 1961 ..

: P1040849 (Large).JPG (62.22 Kio) Vu 10598 fois

: P1040848 (Large).JPG (99.64 Kio) Vu 10598 fois

Klemp · Message par **Klemp** » dim. 16 janv. 2011 23:19

J' en profite pour bien décrasser les grilles frontales et vous montrer la façade d' un panneau..

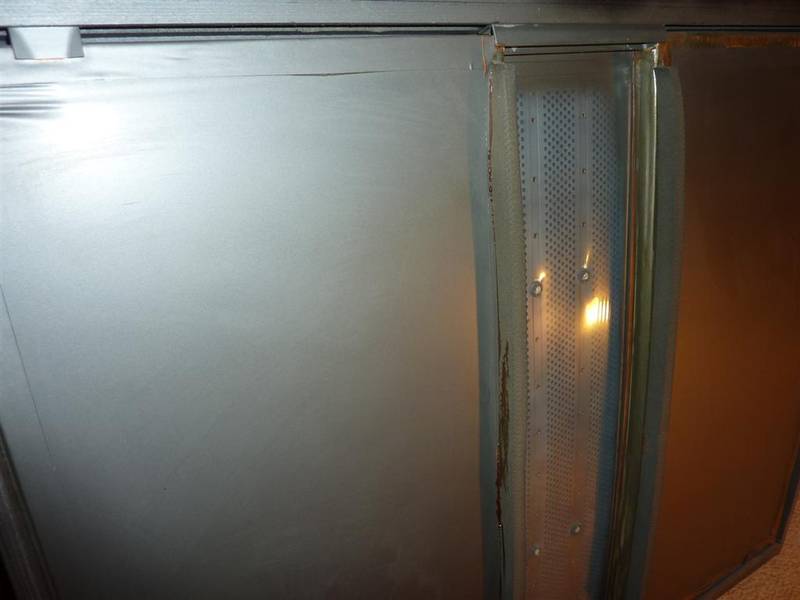

Pour commencer une petite vue de la cellule centrale, réservée au haut-médium et à l' aigu.. elle est encadrée par les deux cellules basses fréquences..

Ce que vous voyez en facade sont les feuilles de mylar tendues et fixées sur un chassis..... en bois ...

: P1040850 (Large).JPG (95.31 Kio) Vu 10577 fois

: P1040851 (Large).JPG (88.94 Kio) Vu 10577 fois

: P1040852 (Large).JPG (36.02 Kio) Vu 10577 fois

Klemp · Message par **Klemp** » dim. 16 janv. 2011 23:32

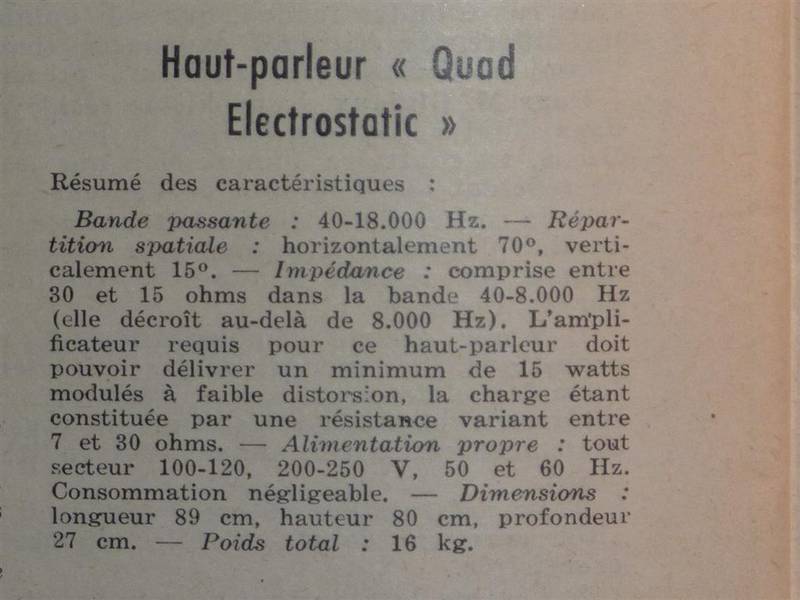

Allez, un petite page de pubs ..

: P1040825 (Large).JPG (74.28 Kio) Vu 10571 fois

: P1040832 (Large).JPG (58.5 Kio) Vu 10571 fois

: P1040843 (Large).JPG (88.4 Kio) Vu 10571 fois

: P1020539 (Large).JPG (65.44 Kio) Vu 10571 fois

Klemp · Message par **Klemp** » dim. 16 janv. 2011 23:57

rocknrach a écrit :Vu comme ça, quand on sait pas que c'est une enceinte on se demande ce que c'est! Curieux de voir la suite, à défaut de l'entendre.
La pipe était livrée avec?

:helloman: Rachid...

C' est un panneau qui fonctionne en doublet acoustique, c' est à dire qu' il y a une onde arrière émissive qui s' ajoute à l' onde avant ..

Une enceinte est une boite, fermée ou ouverte sur un évent..

Les panneaux Quad, comme la plupart des panneaux électrostatiques, seraient plus proches d' un baffle plan..
