Je me fais une joie de remettre en état les Revox A78, que ce soit le mk1 comme celui-ci, ou le mk2, c’est un modèle que j’apprécie particulièrement à l’écoute.

Ce A78 ne fonctionne plus vraiment correctement. On peut noter une réparation pas très heureuse sur l’alimentation, mais cela ne s’arrête pas là. Les condensateurs chimiques, tantales y compris sont tous très fatigués, les courants de repos sont bien trop forts sur le canal droit, et il serait dangereux de toucher à une seule des résistances ajustables qui ne demandent qu’à partir en miette.

Retrait d’un des circuits de puissance.

Condensateurs chimiques et résistances ajustables remplacées. Des mesures sont réalisées sur les condensateurs Wima qui sont parfois en mauvais état dans ces machines.

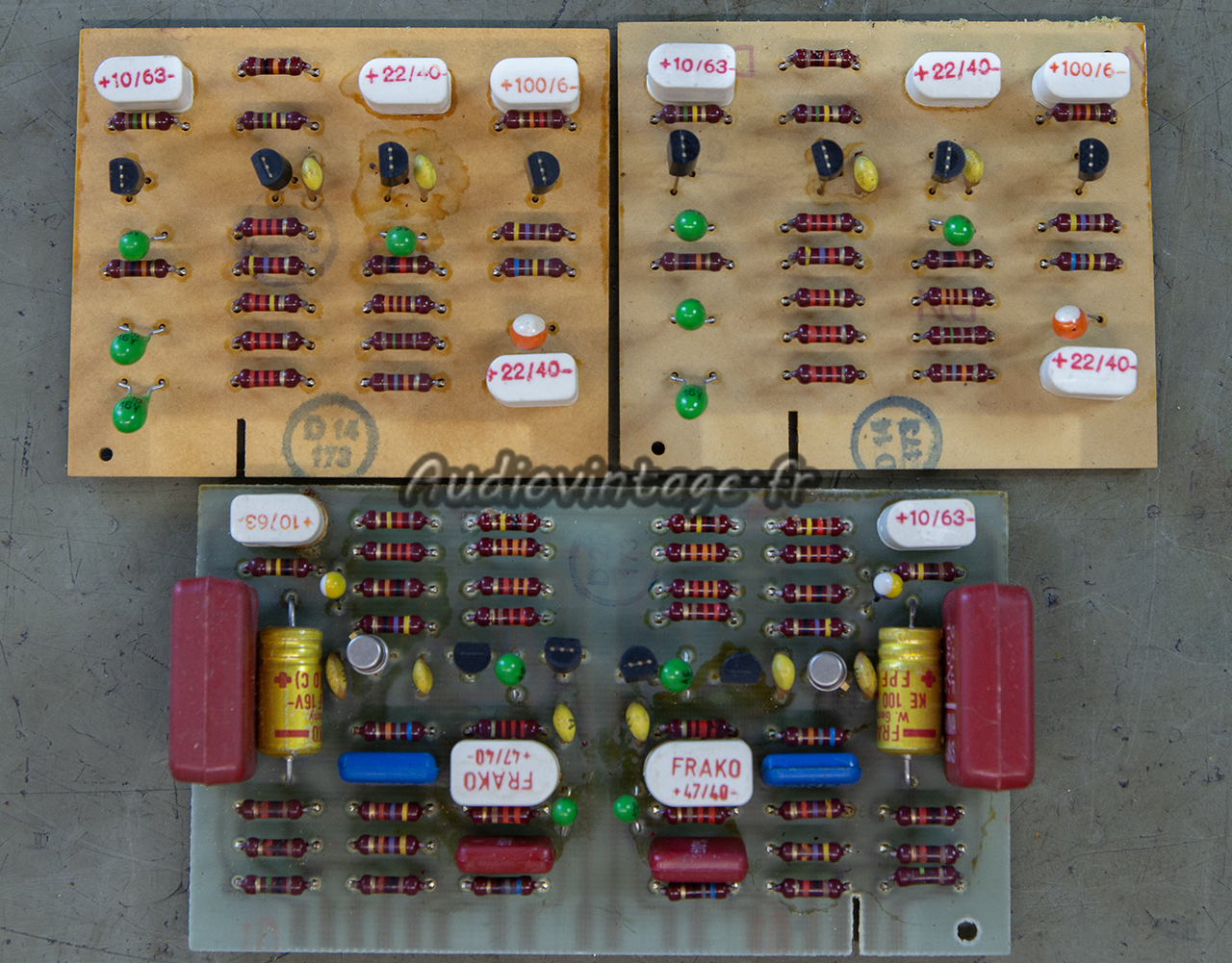

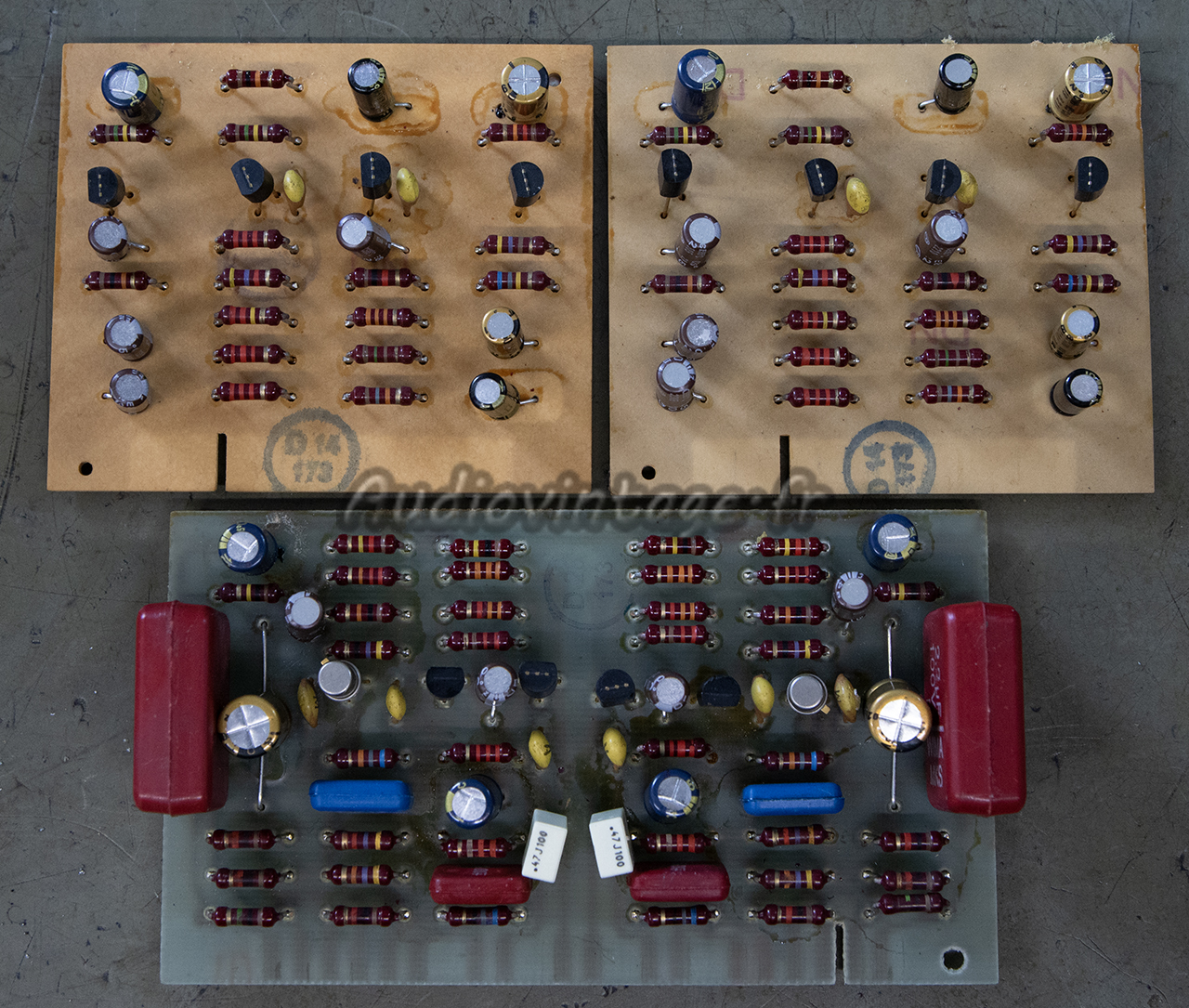

Les trois circuits embrochables.

Tous les condensateurs chimiques sont remplacés.

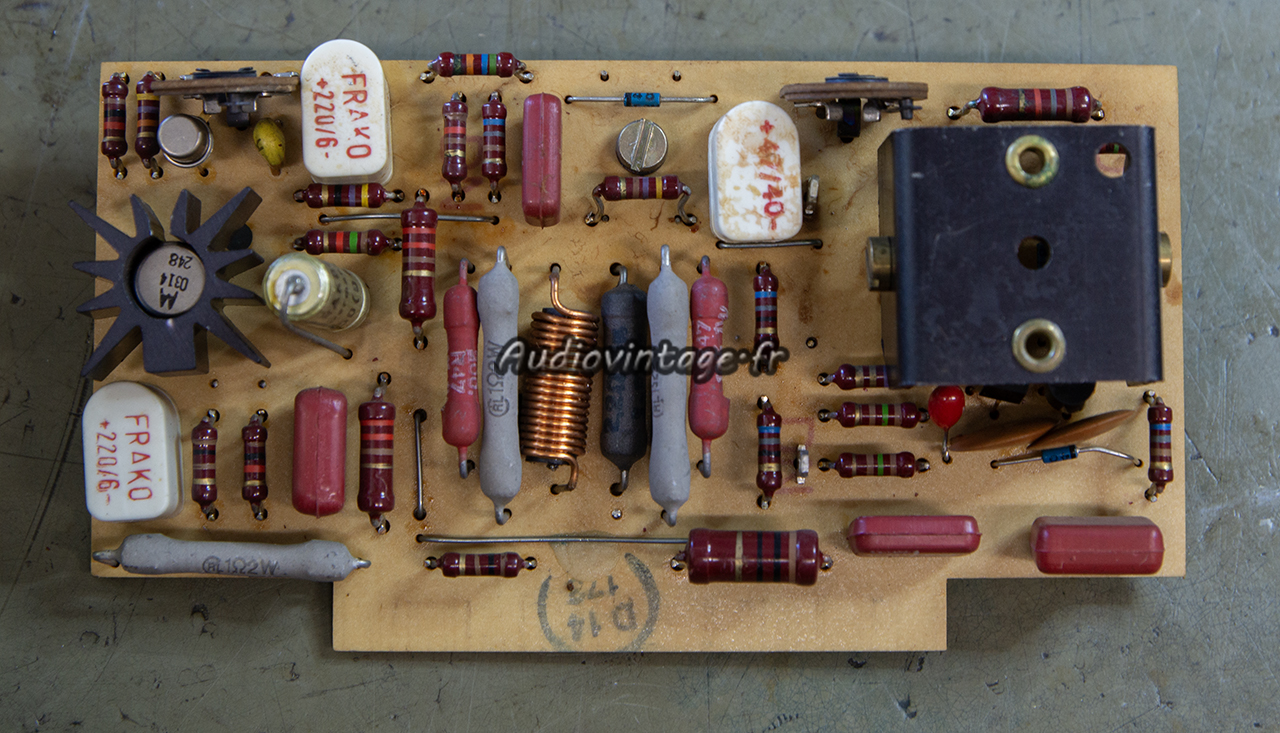

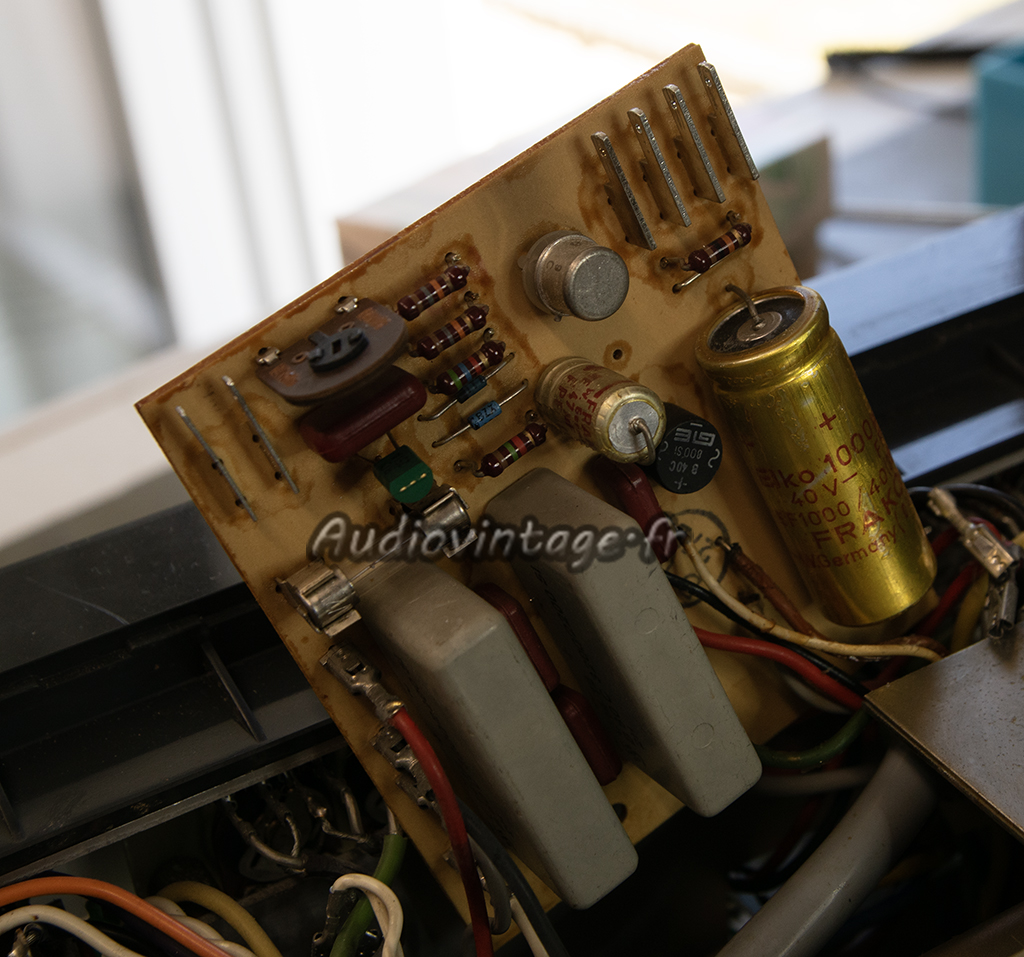

Le circuit d ‘alimentation.

Dont la résistance ajustable s’est brisée sans y mettre une quelconque contrainte…

Circuit révisé.

Ces deux Frako sont les moins accessibles de la machine.

Remplacés.

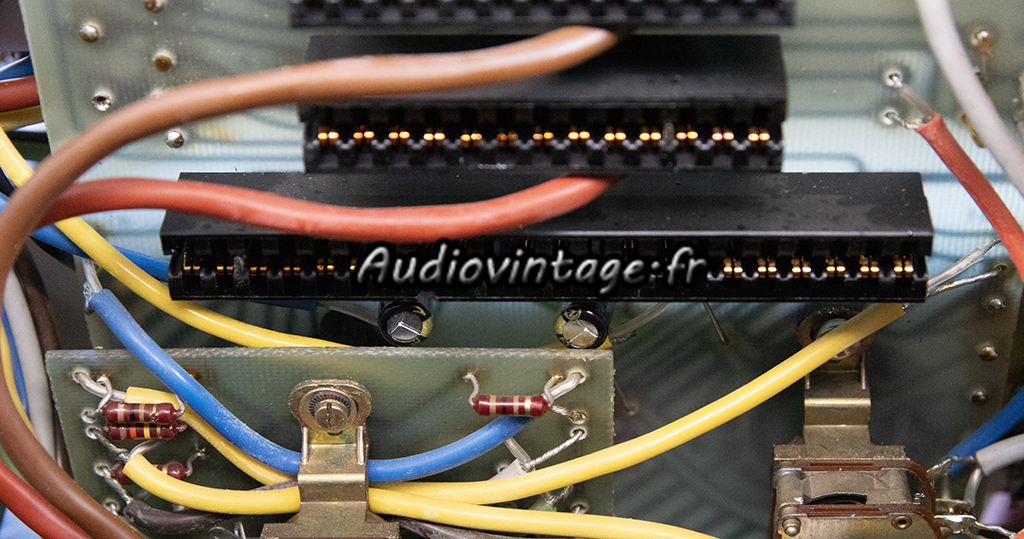

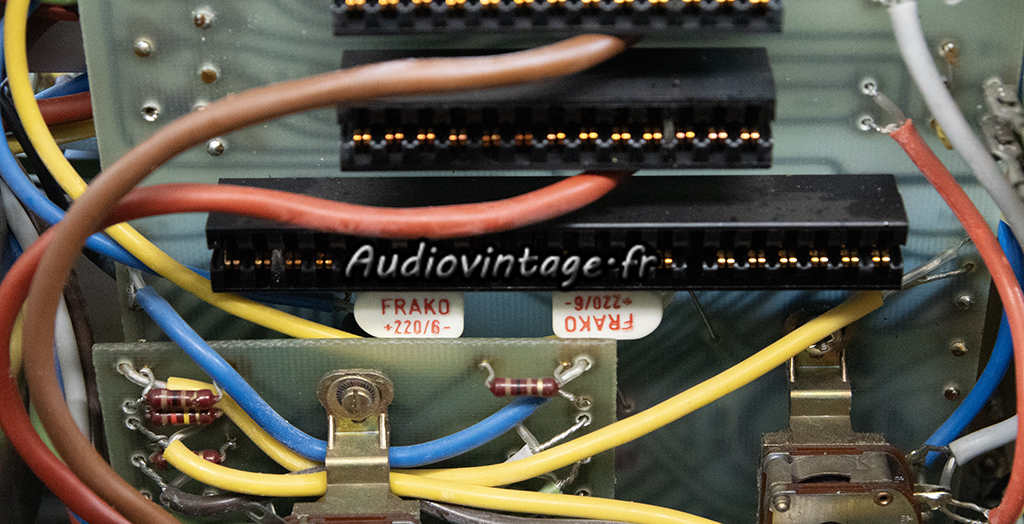

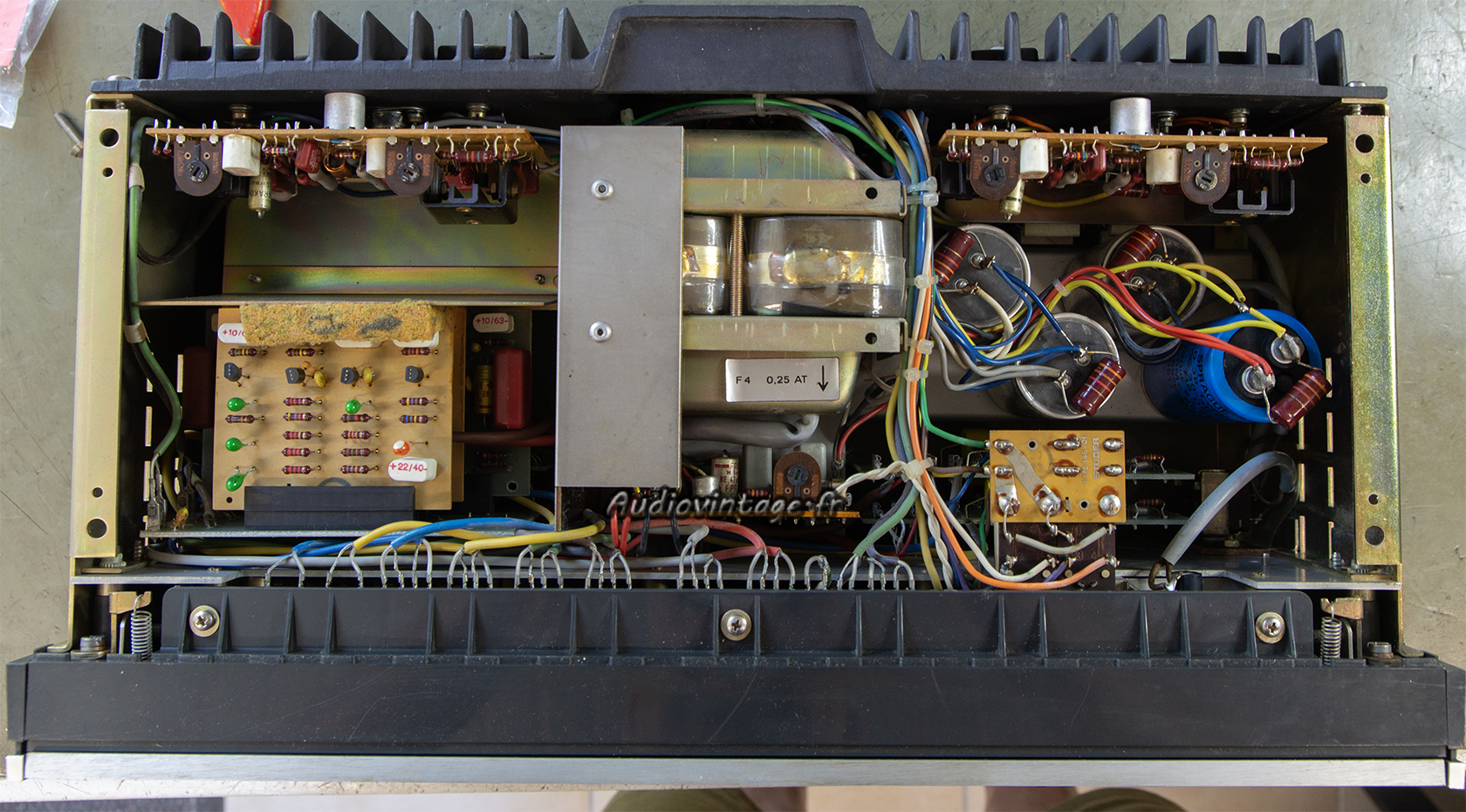

Derrière la façade. Les Frako comme les tantales sont cuits.

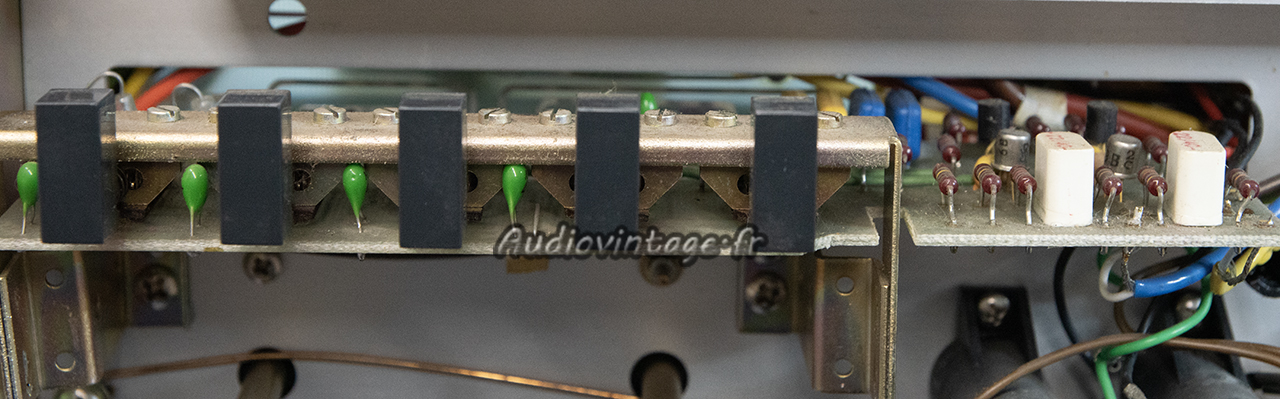

Condensateurs remplacés. Les condensateurs polyester remplaçants les tantales près des sélecteurs sont désormais montés sous le circuit.

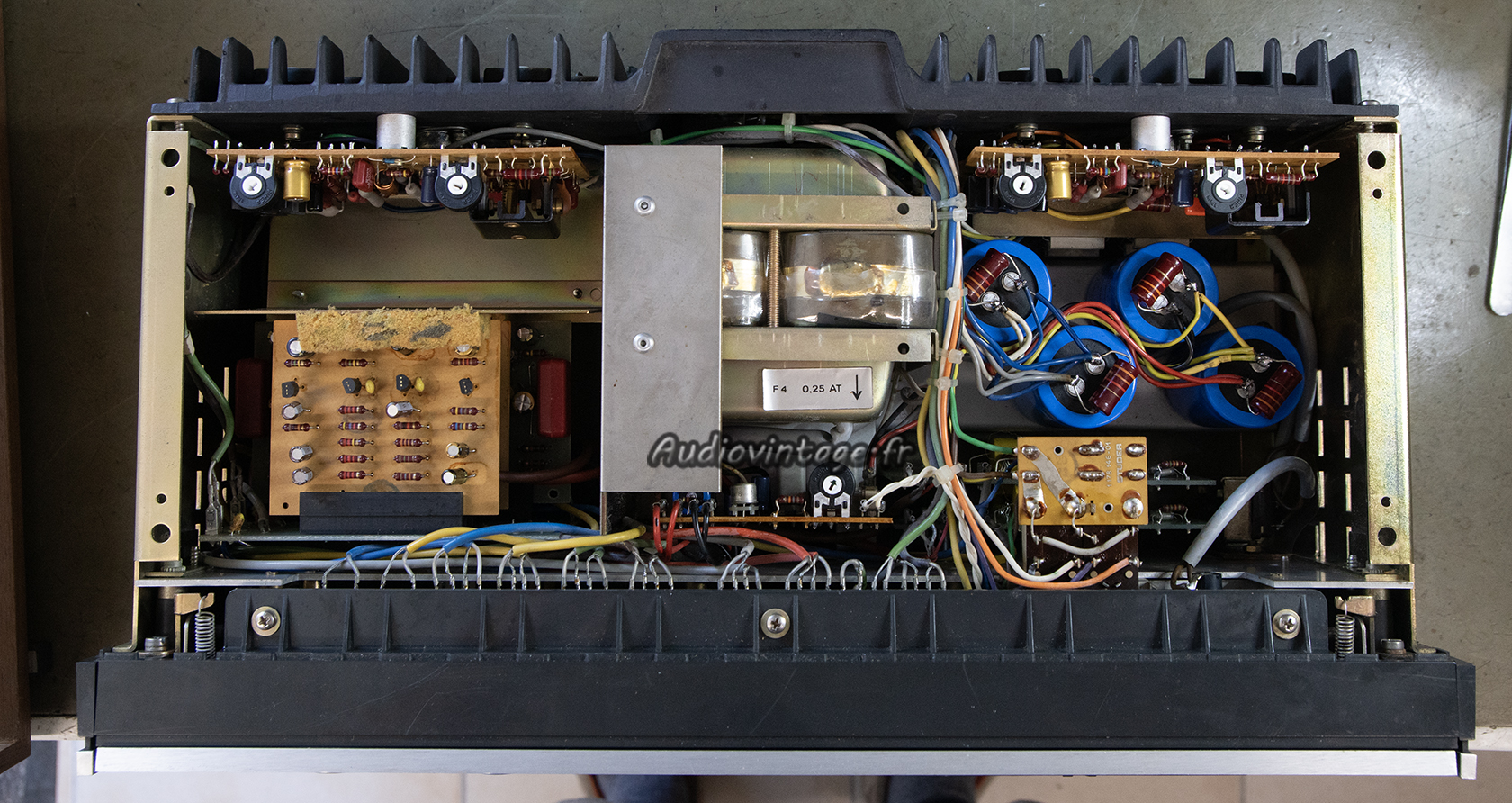

Les condensateurs de filtrage sont remplacés. Les nouveaux reprennent les fixations par vis sur le châssis de l’appareil.
Les Réglages de tension d’alimentation, courants de repos, et offsets sont effectués après un bon nettoyage des commandes. Terminé.

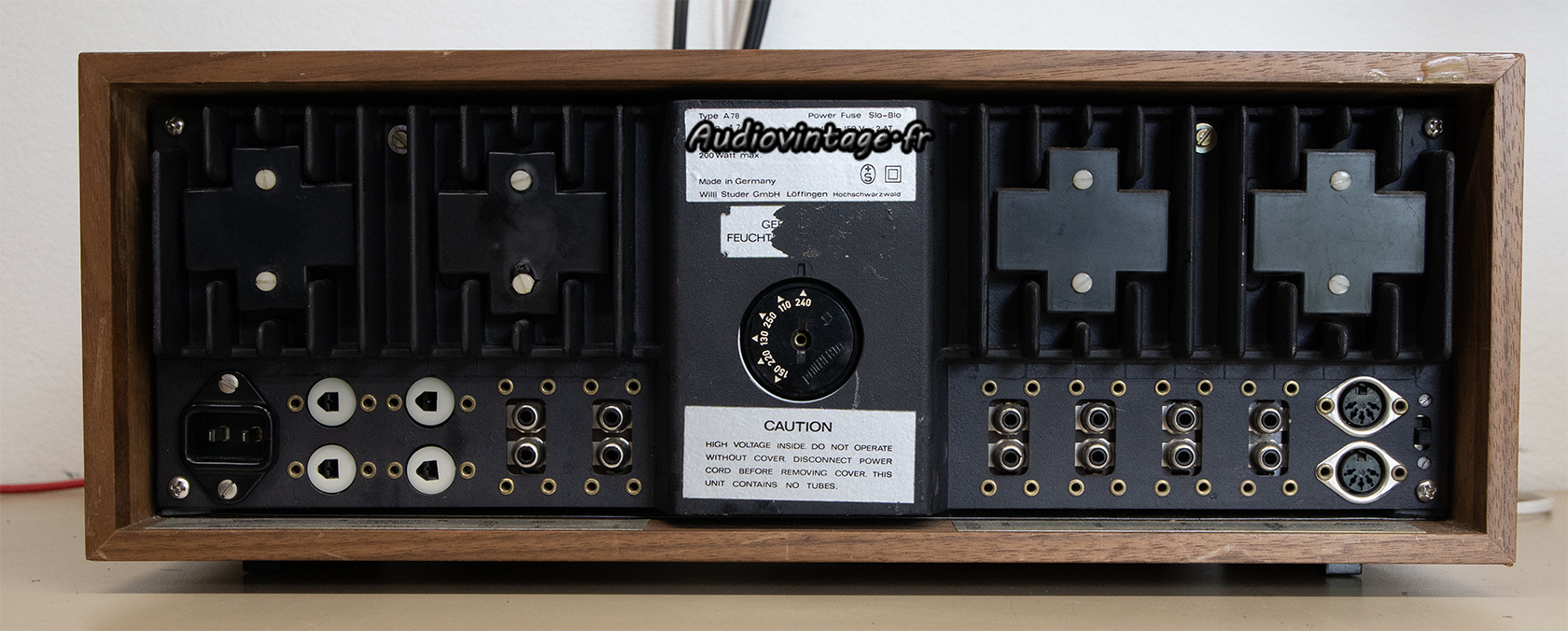

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Tuner :

Distorsion à 2x1w sous 8 ohms, entrée tuner.

Distorsion à 2x40w sous 8 ohms, entrée tuner.

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner.

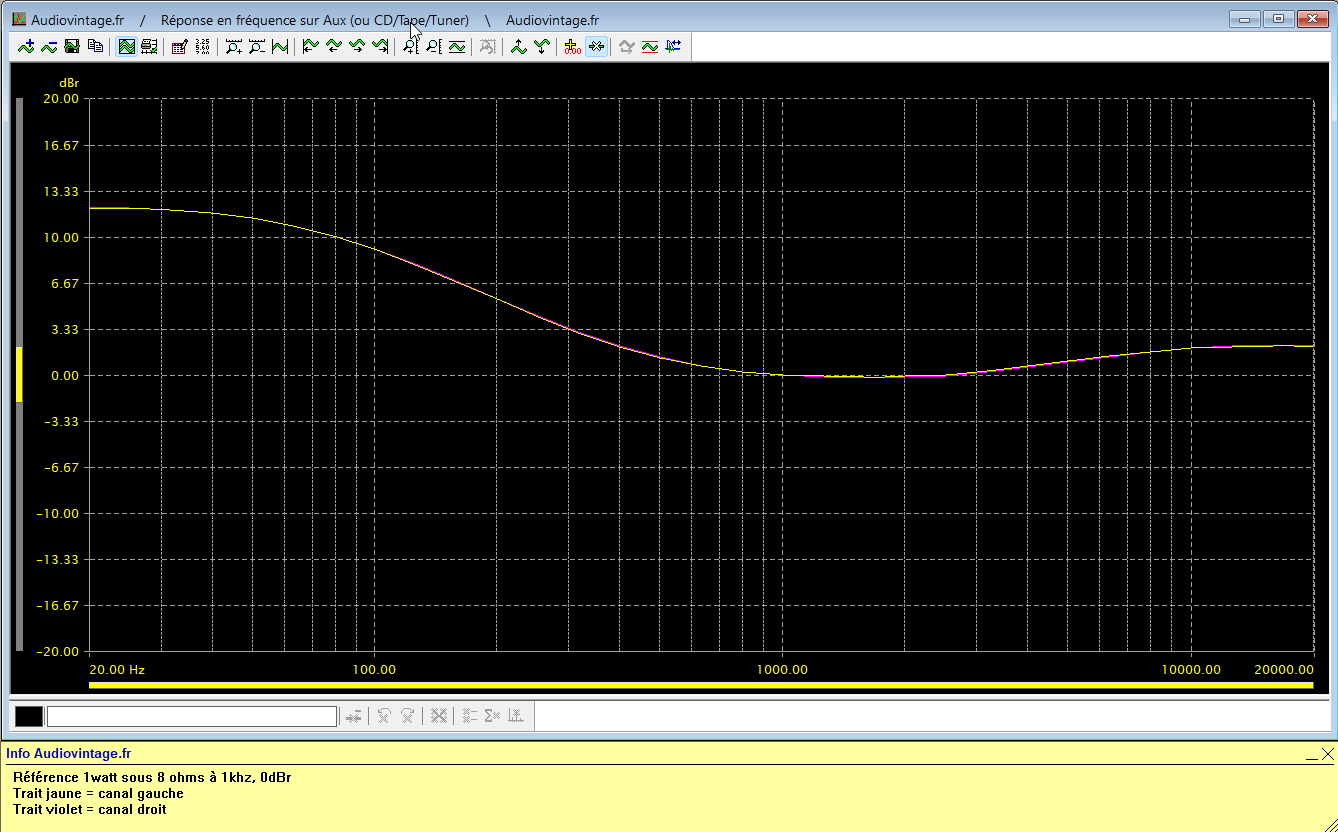

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner, loudness actif.

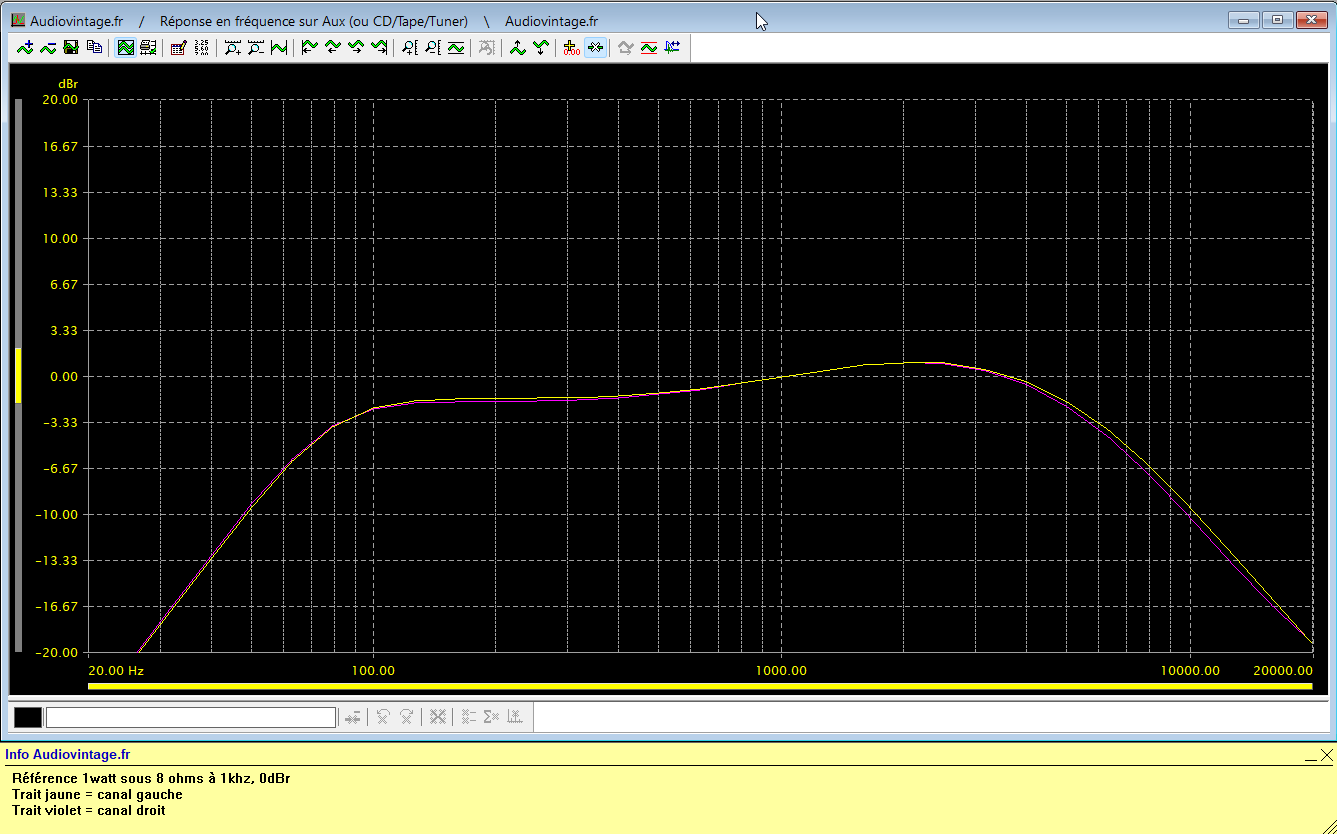

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner, filtres actifs.

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée tuner.

Rapport signal bruit à 2x40w sous 8 ohms, entrée tuner.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

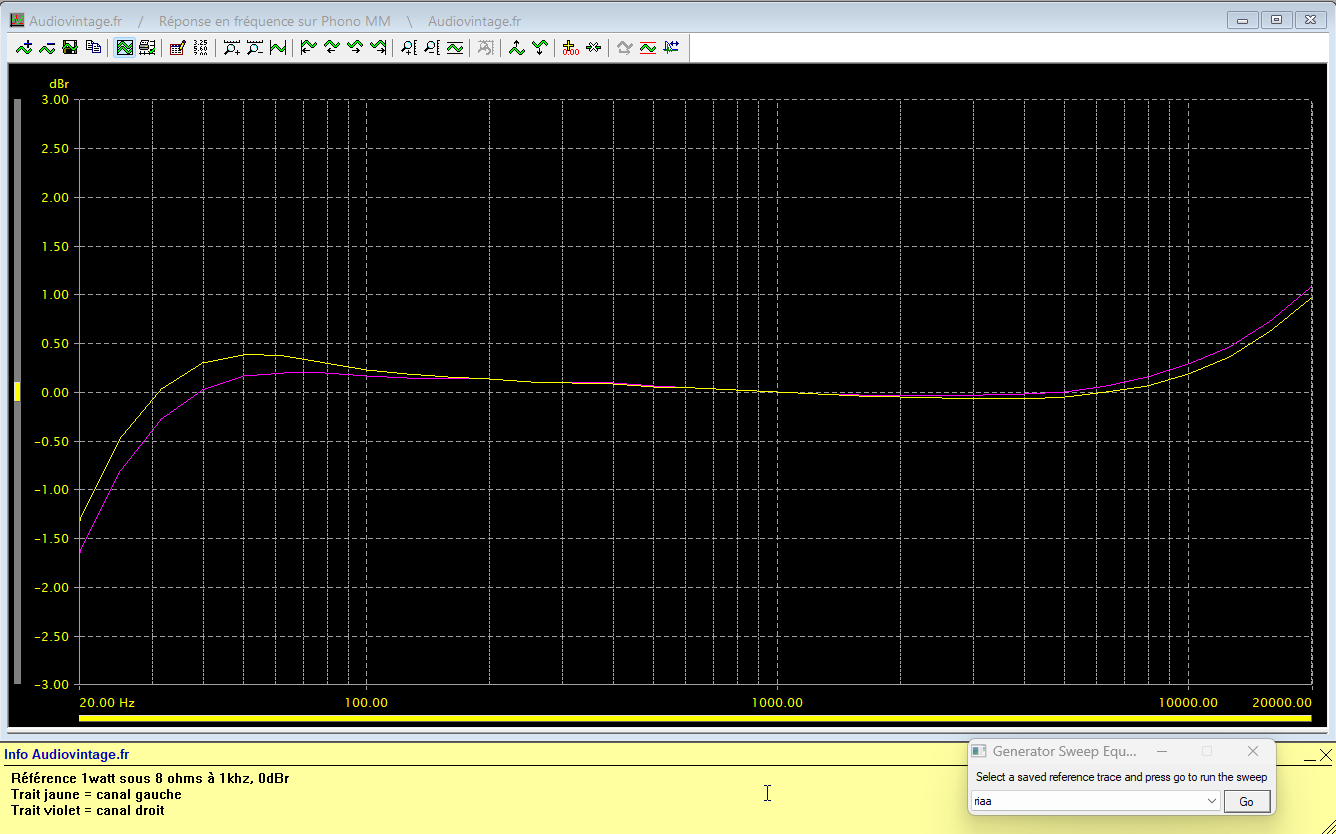

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

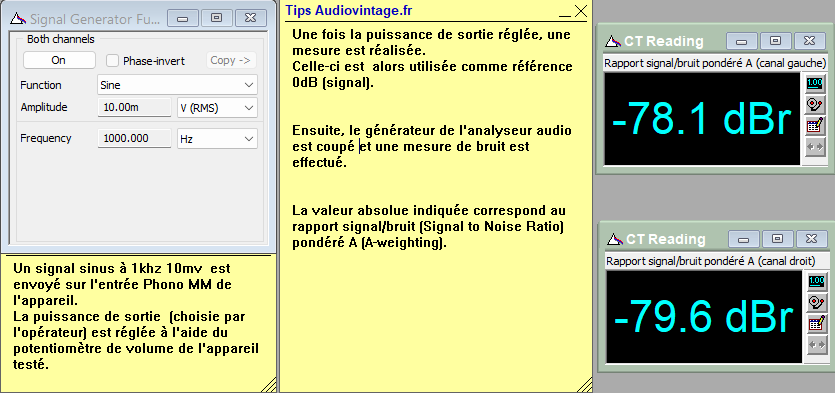

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée tuner.
