L’amplificateur Sony TA-88 est une toute petite machine très attachante. Révision complète d’un bel exemplaire.

L’appareil s’articule autour d’uniquement deux circuits. L’un dédié à la préamplification et l’autre à l’amplification et à l’alimentation. Le tout est ingénieusement monté dans un minuscule châssis.

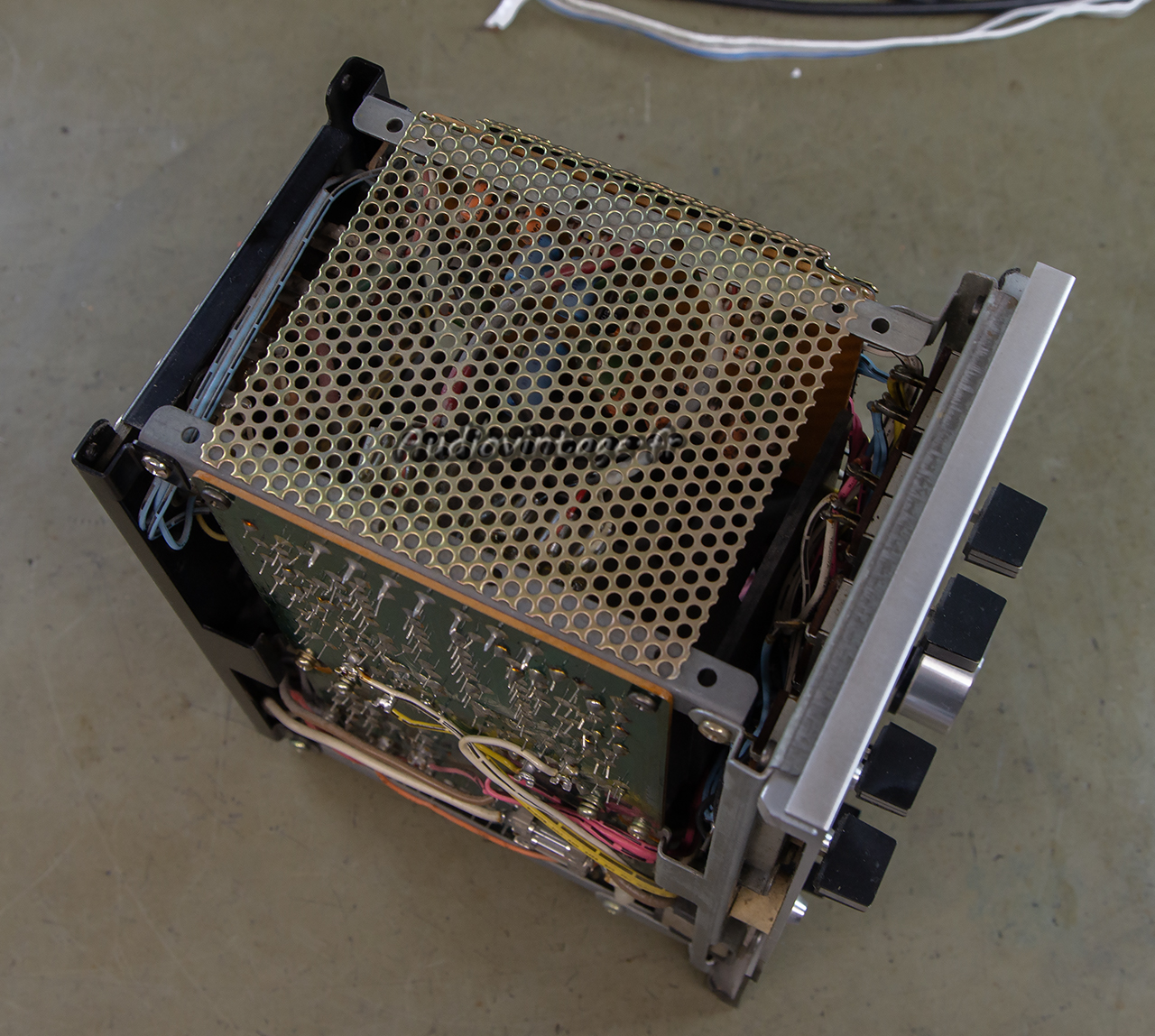

Cette petite boite fonctionne encore. Les commandes sont encrassées et une remise à niveau complète est au programme.

J’accède au circuit préamp.

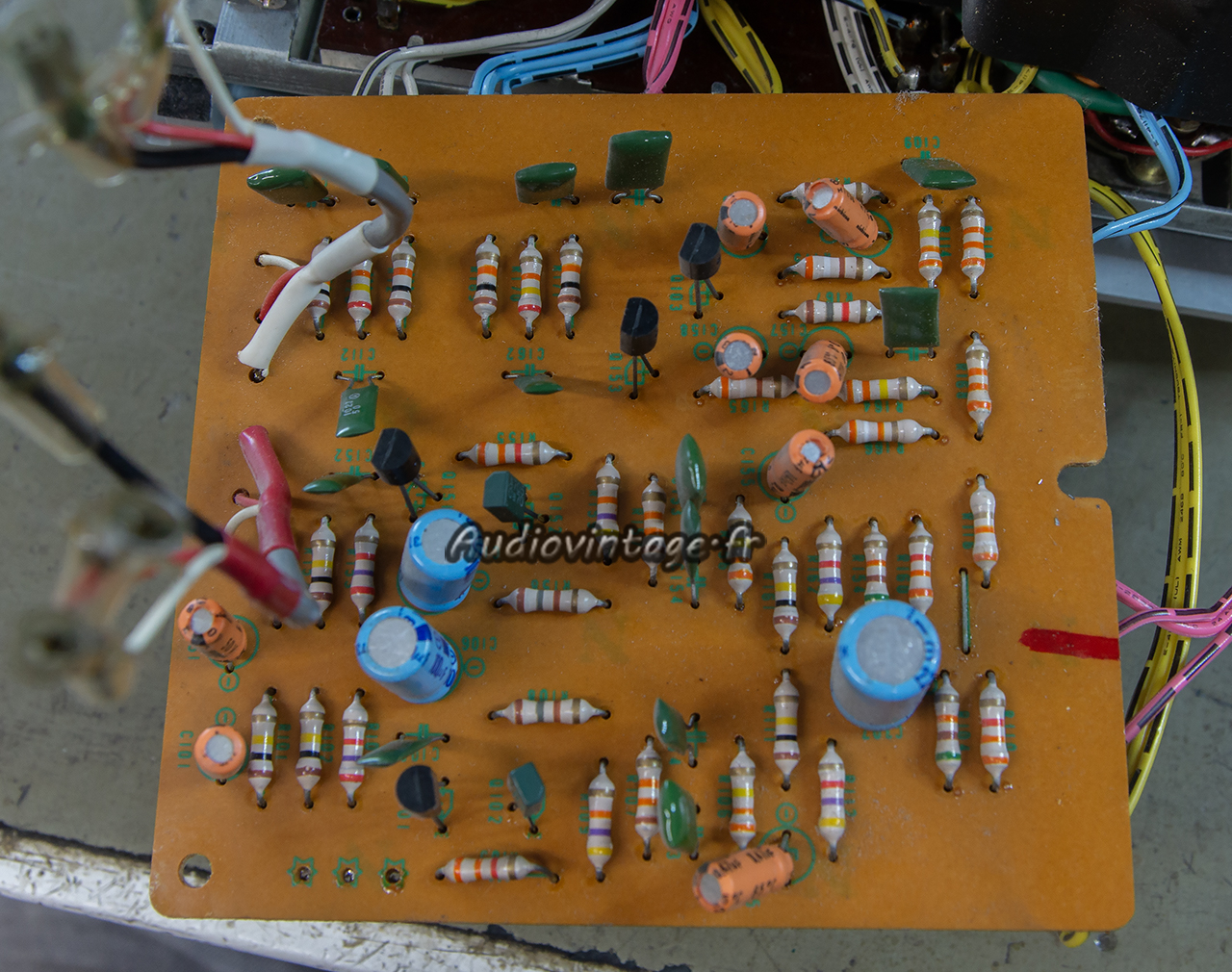

Transistors et condensateurs chimiques remplacés.

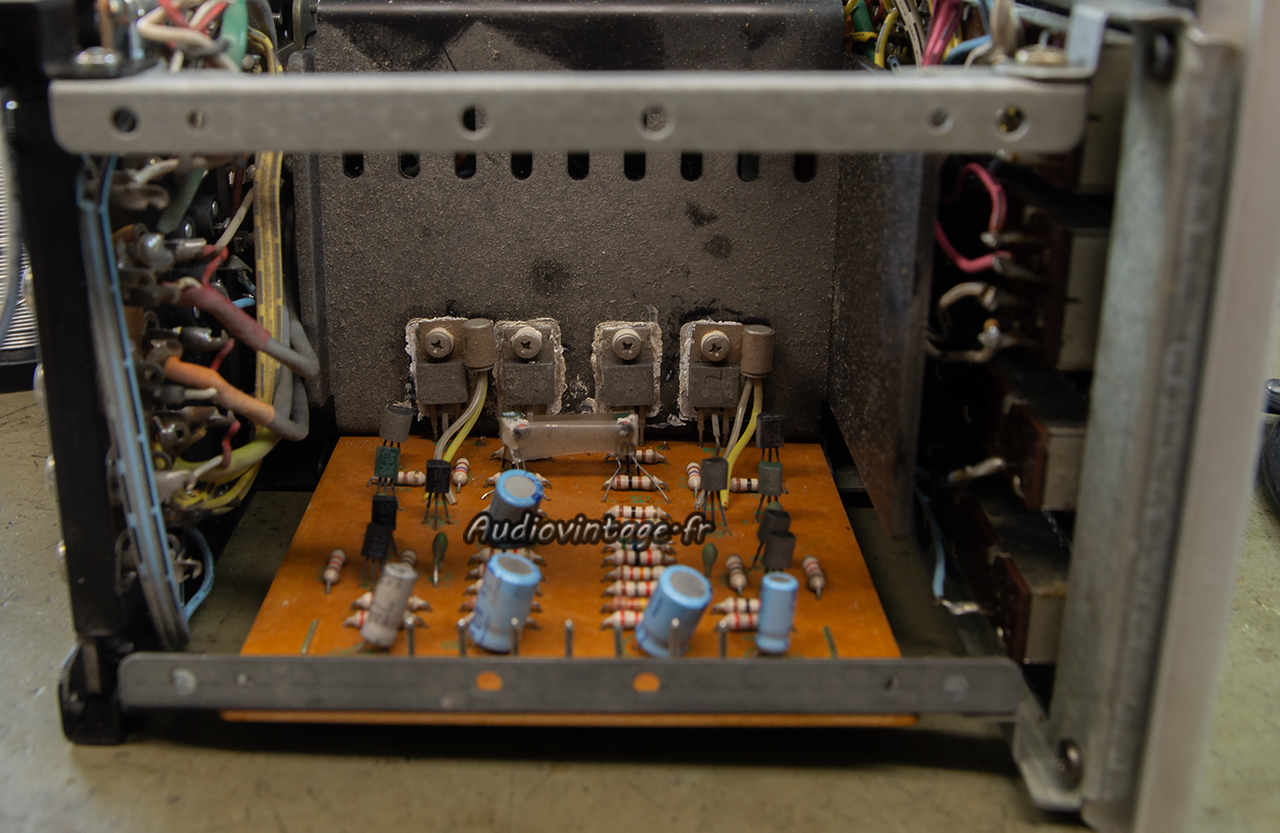

Au fond, les transistors de puissance.

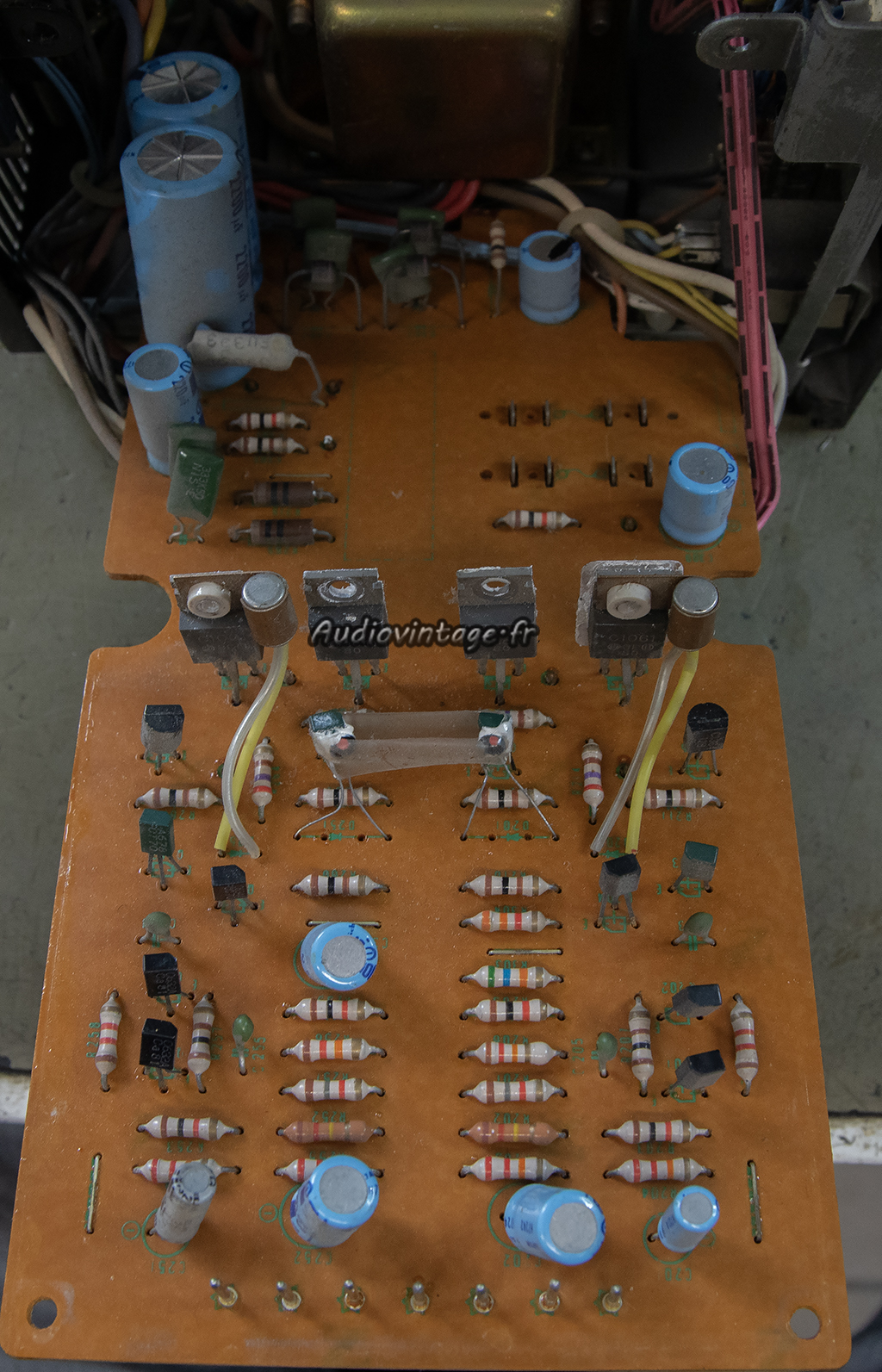

Et derrière eux, la section alimentation.

Les condensateurs chimiques, les diodes de redressement ainsi que de nombreux transistors sont remplacés.

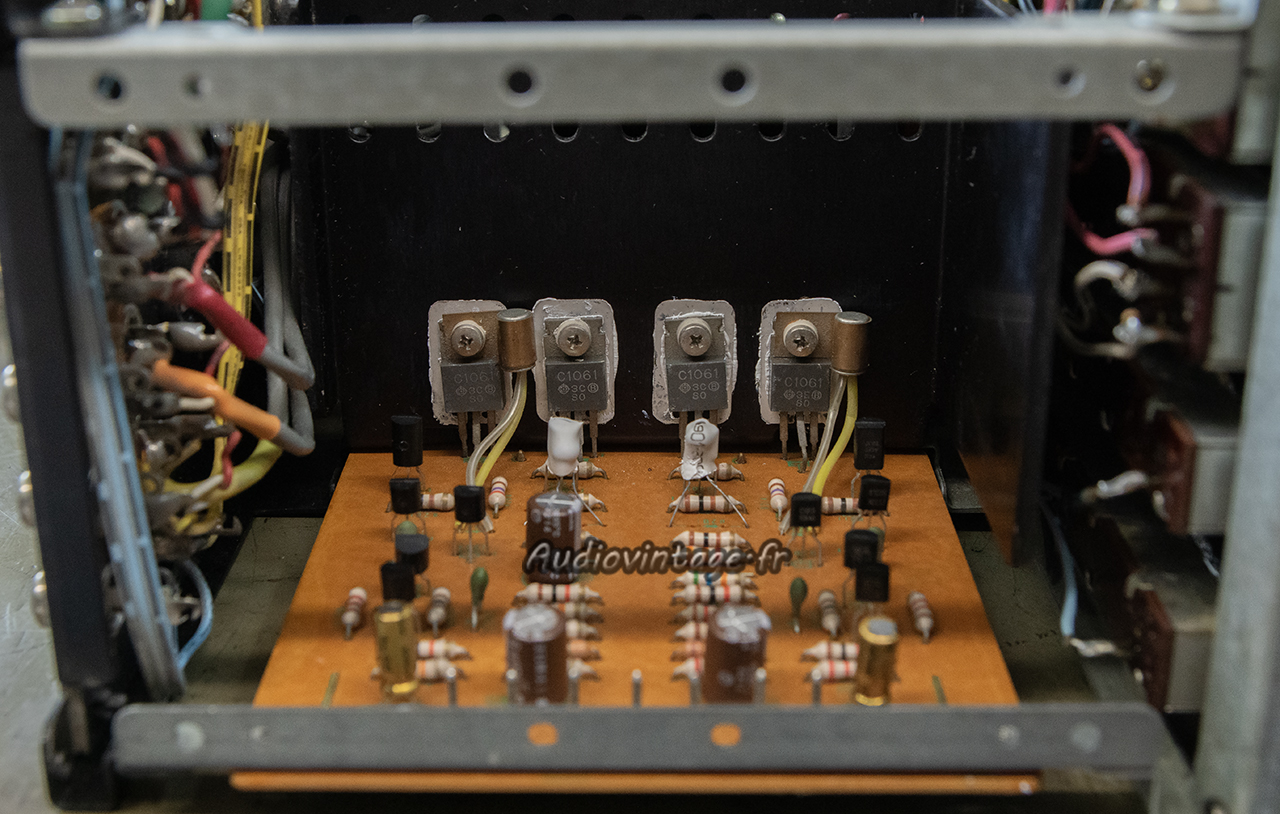

Je remets le circuit en place et refixe les transistors de puissances sur le dissipateur.

Après nettoyage des commandes, je remonte le tout. Terminé.

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x11w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

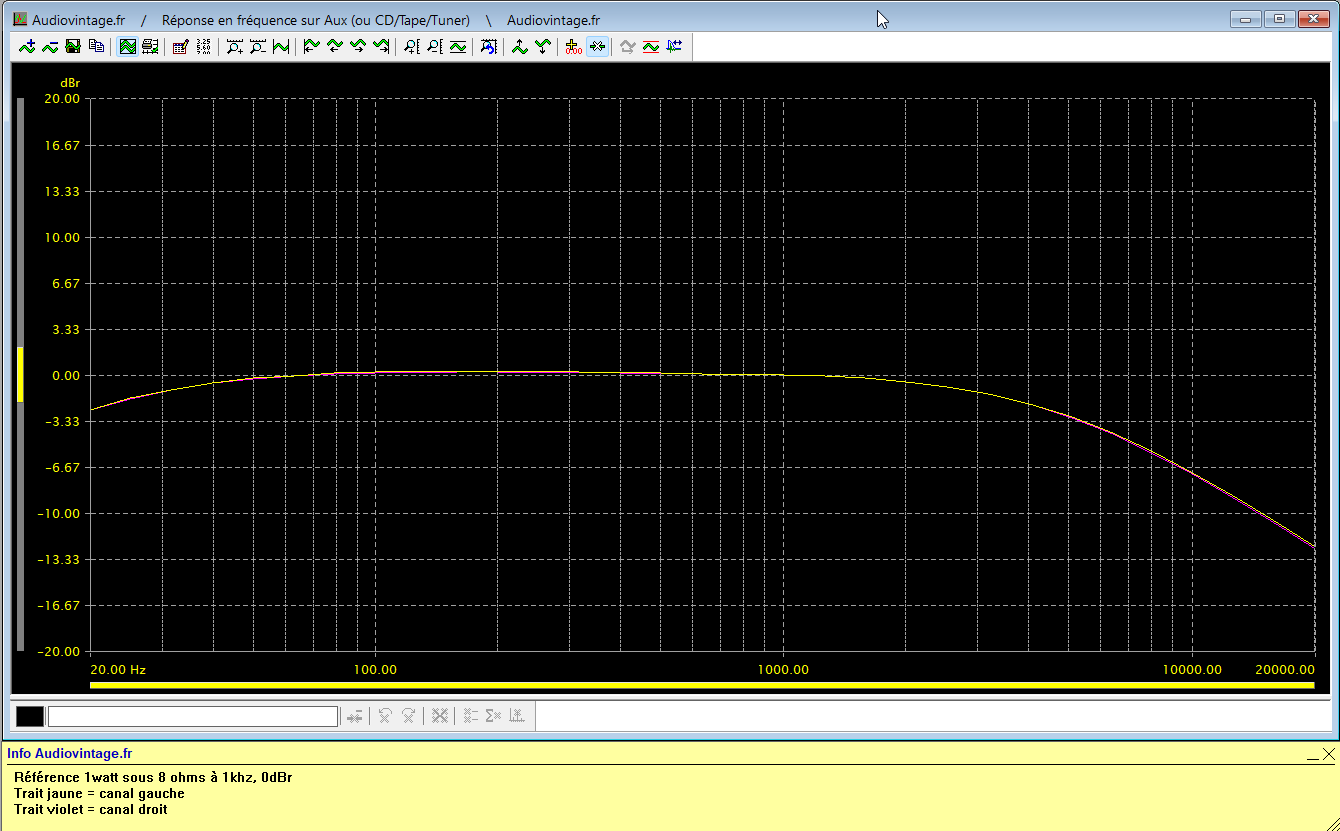

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x11w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

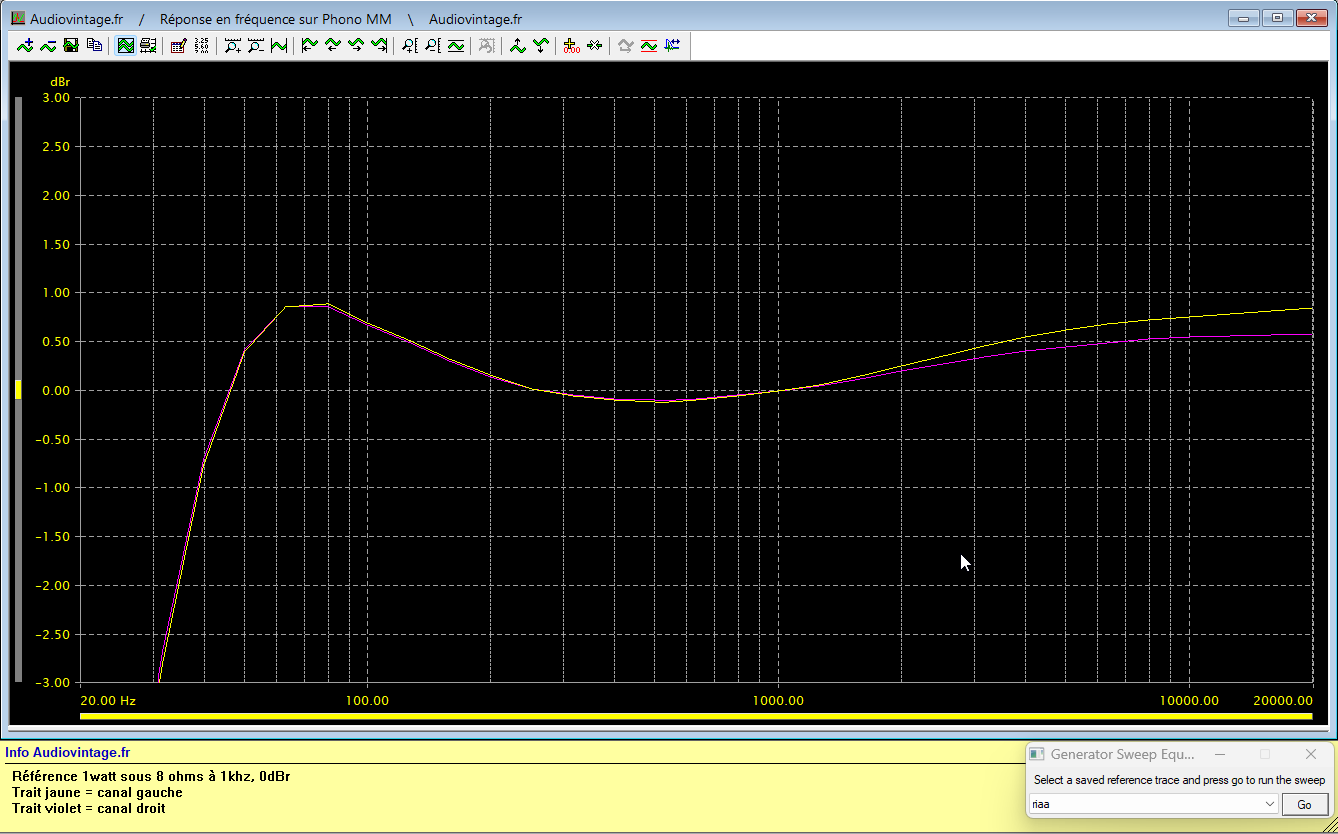

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

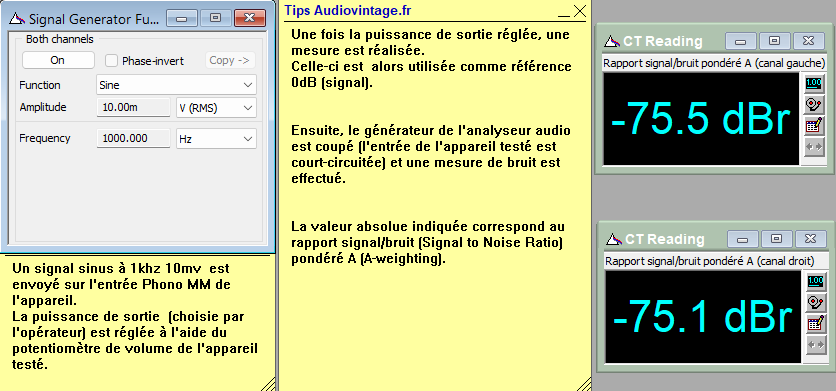

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x11w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

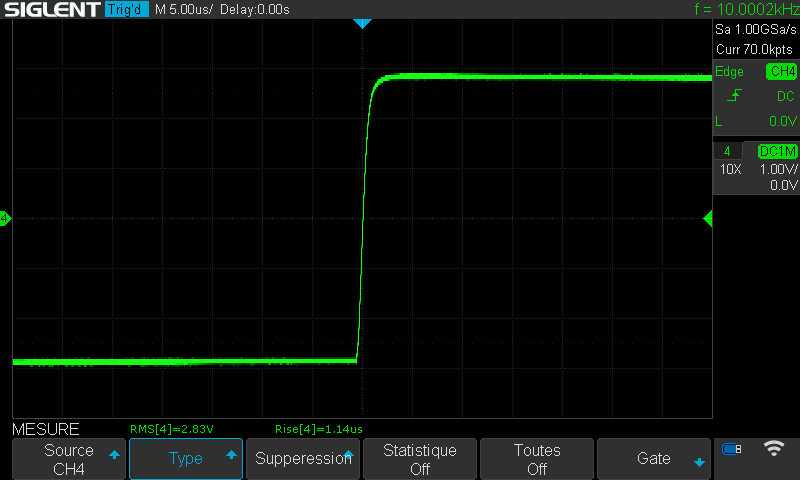

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
