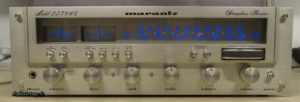

C’est au tour d’un receiver Marantz 2225 de se retrouver sur la table d’opération.

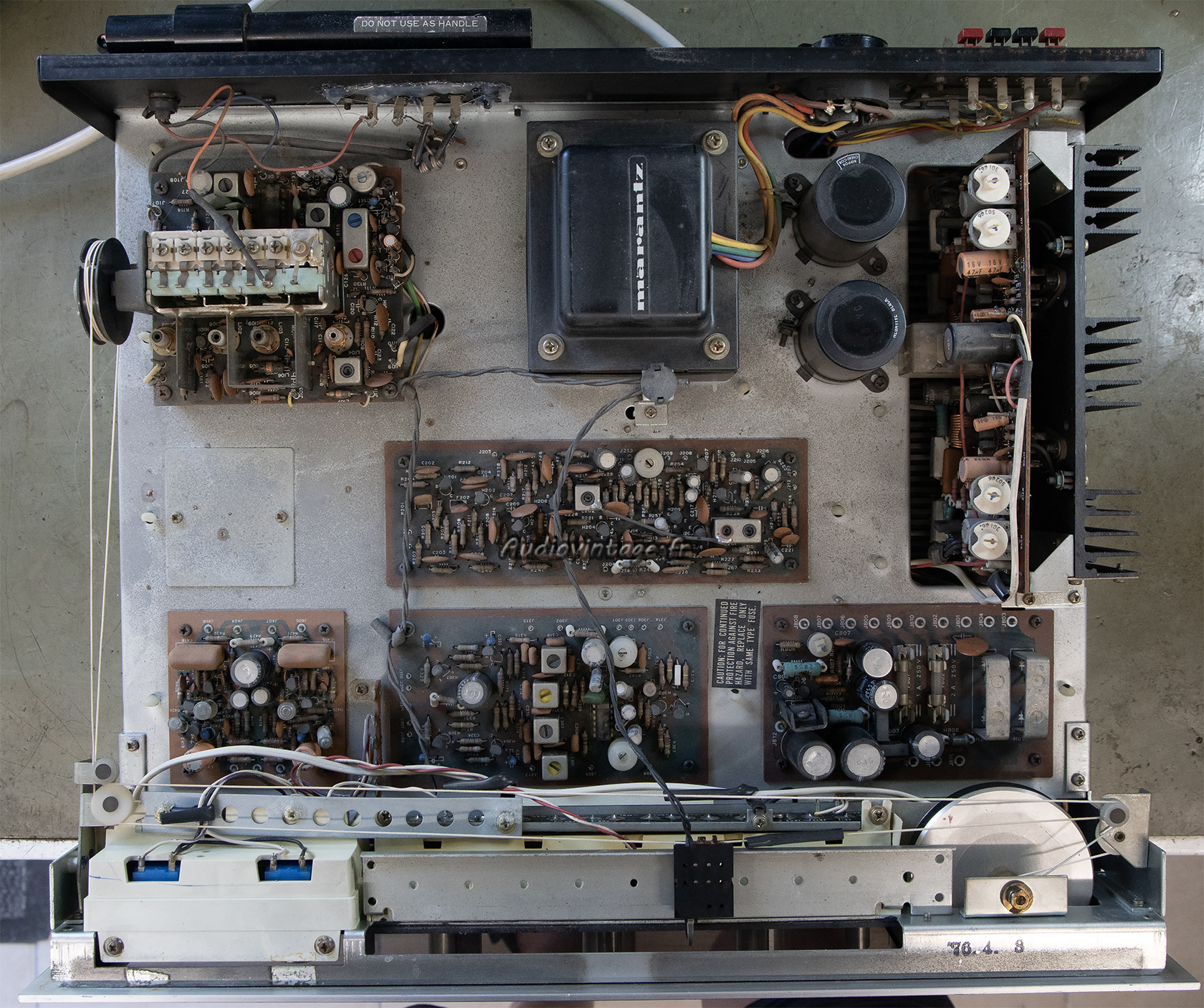

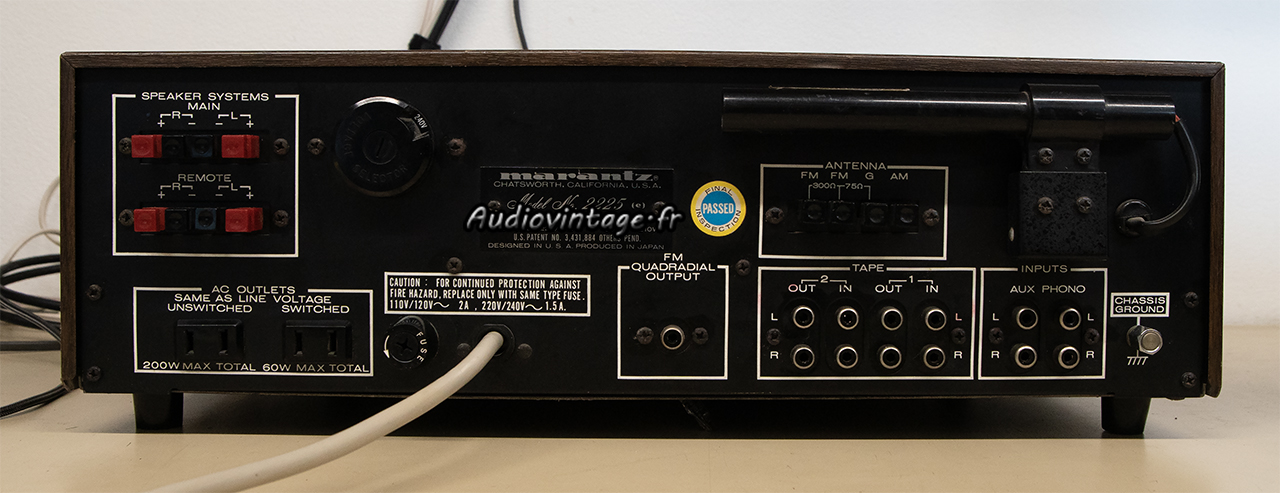

L’appareil est sale, il manque les pieds, l’éclairage à été bricolé, le support des entrées antenne est maintenu en place grâce au pistolet à colle (et il restera ainsi).
Il fonctionne mais on ne peut pas dire qu’il se passe quoi que ce soit de particulièrement enthousiasmant à son écoute.

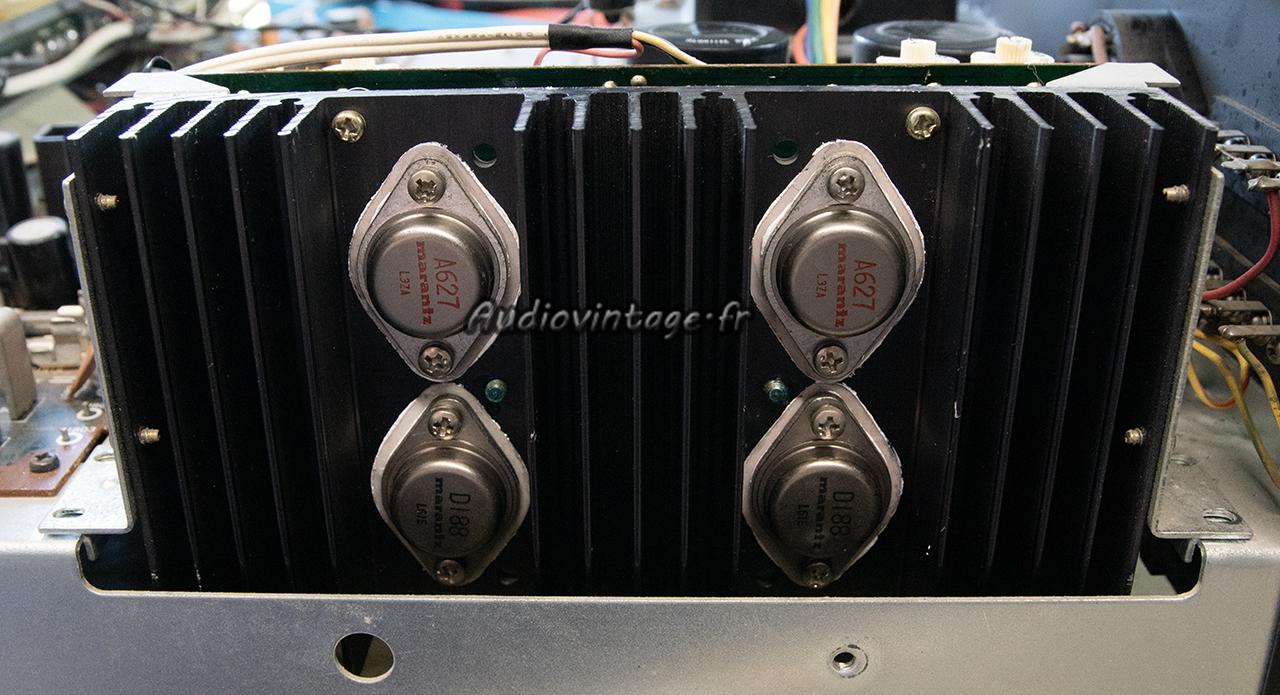

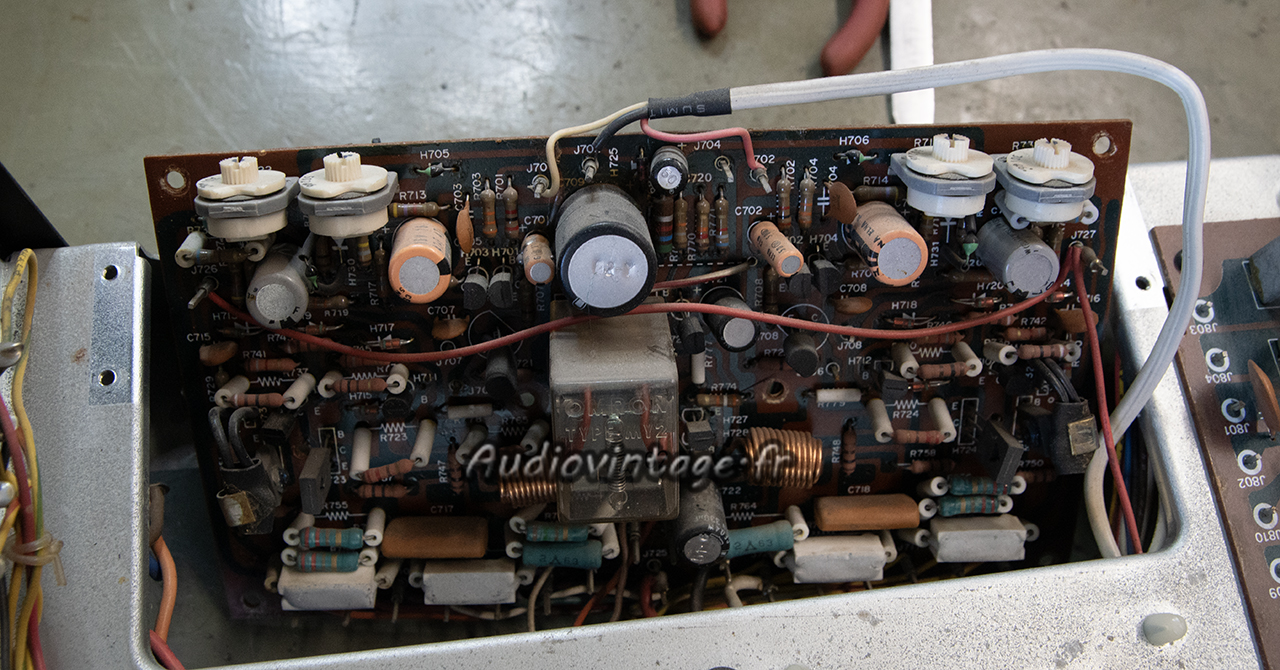

Les transistors de puissance et le dissipateur son retirés, ce qui donne un accès au côté soudures du circuit driver.
Les contacts du relais sont désoxydés, tous les condensateurs chimiques ainsi que certains transistors sont remplacés.
Les transistors sont testés puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

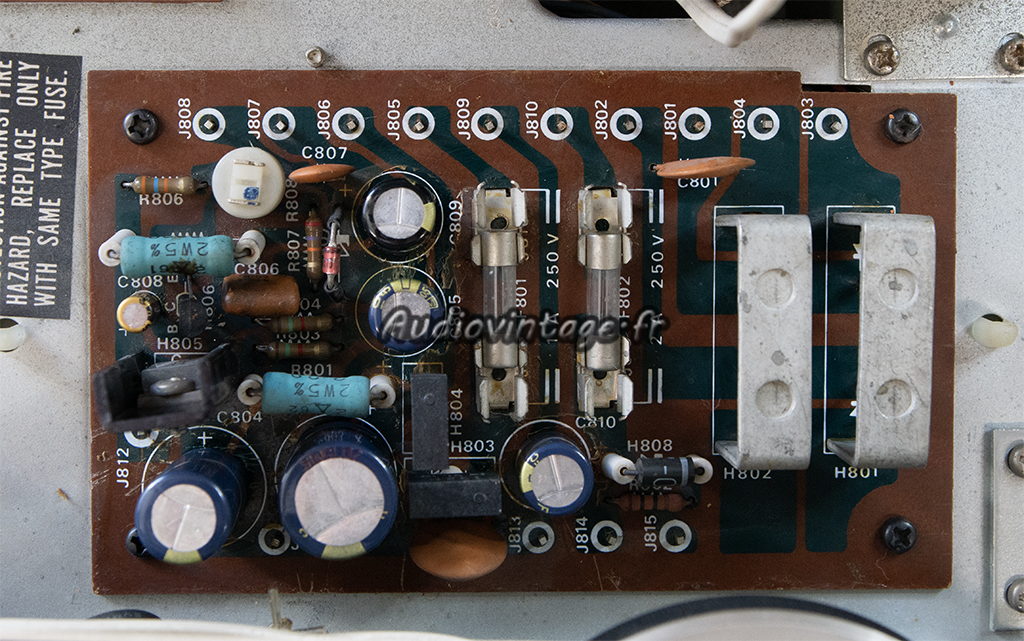

Le circuit d’alimentation.
Les condensateurs chimiques sont remplacés.

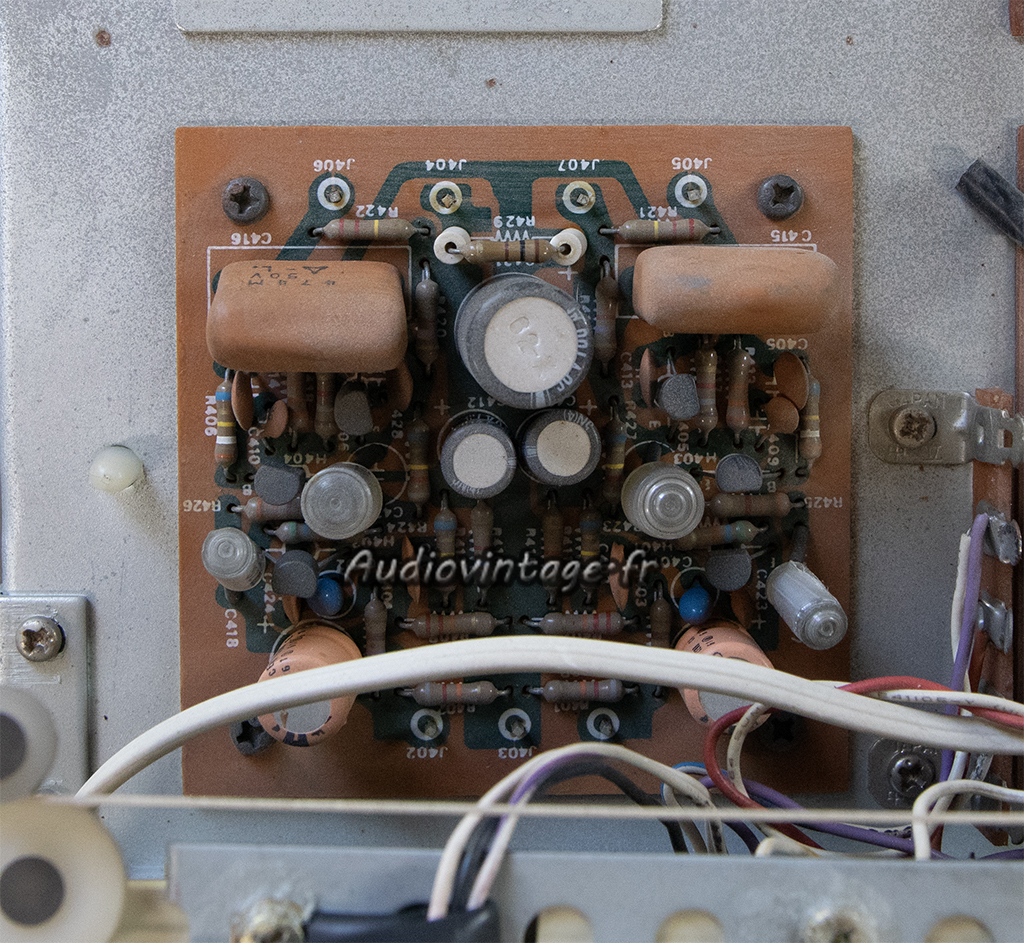

L’étage phono.
Intervention identique.

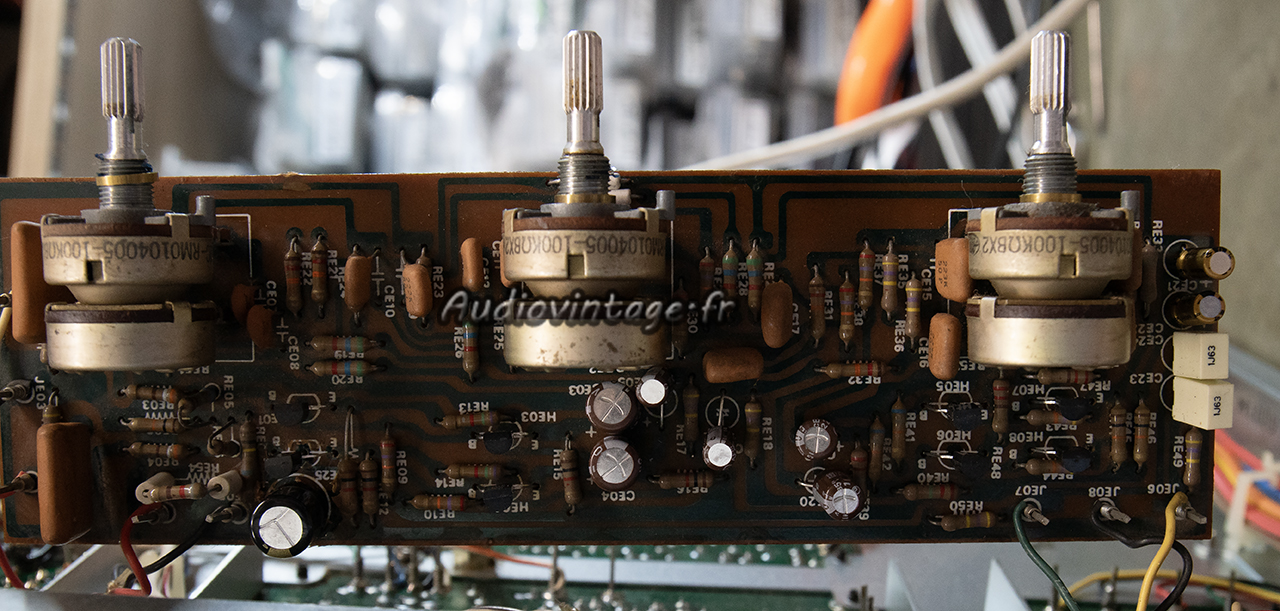

Le circuit de tonalité.
Condensateurs chimiques et transistors remplacés.

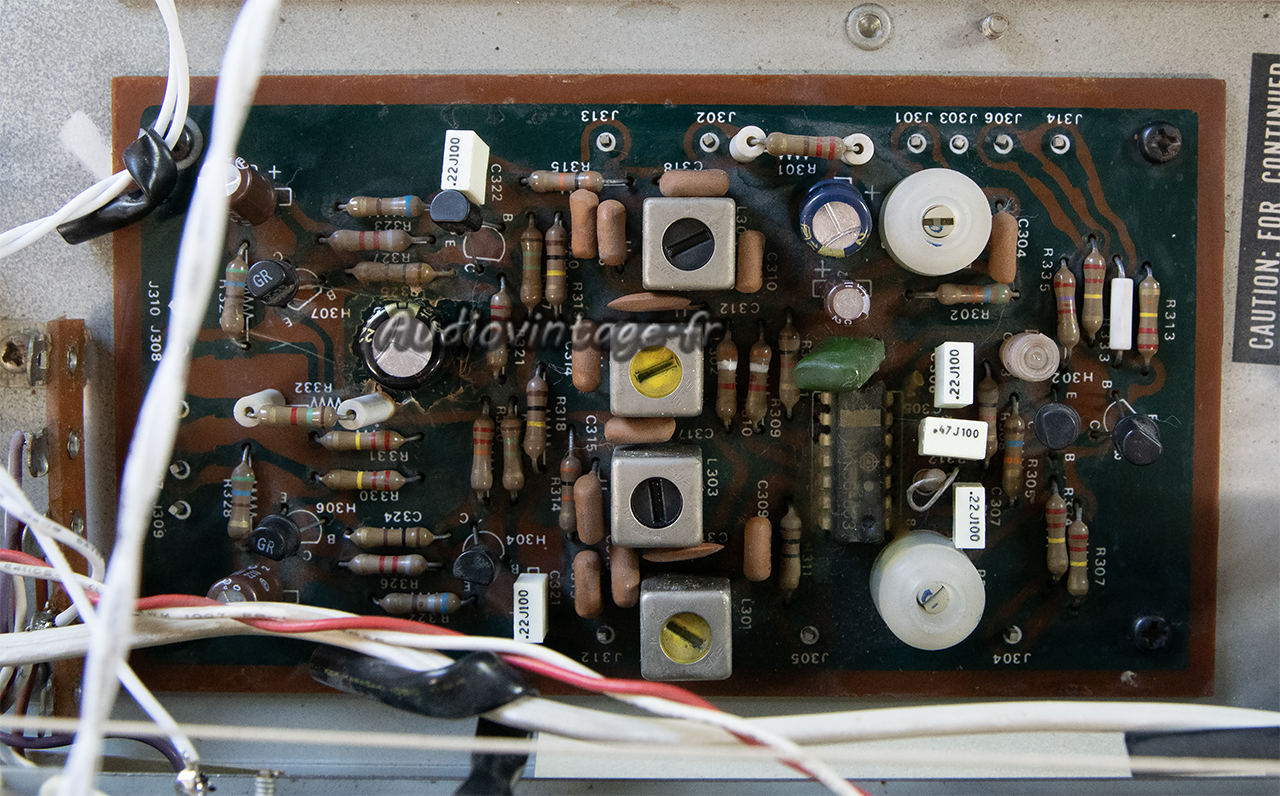

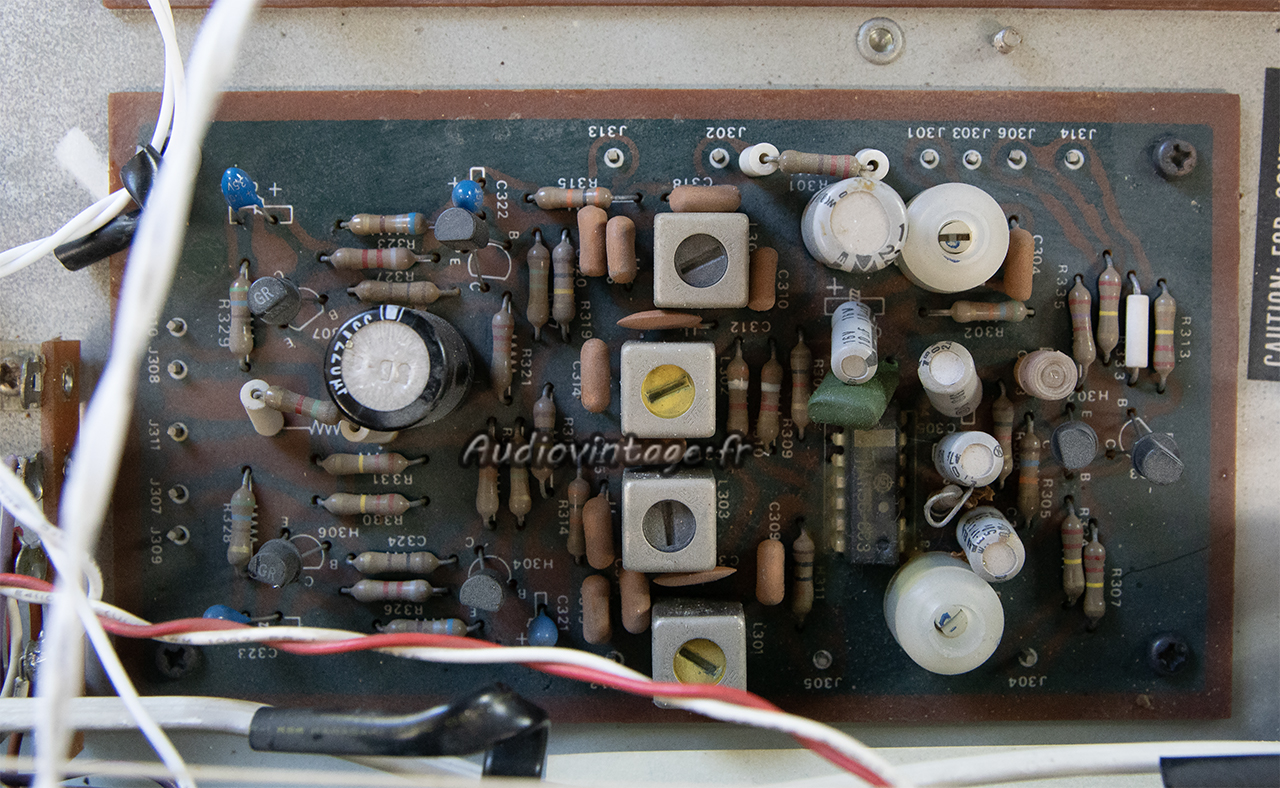

Circuit IF.
Condensateurs chimiques neufs.

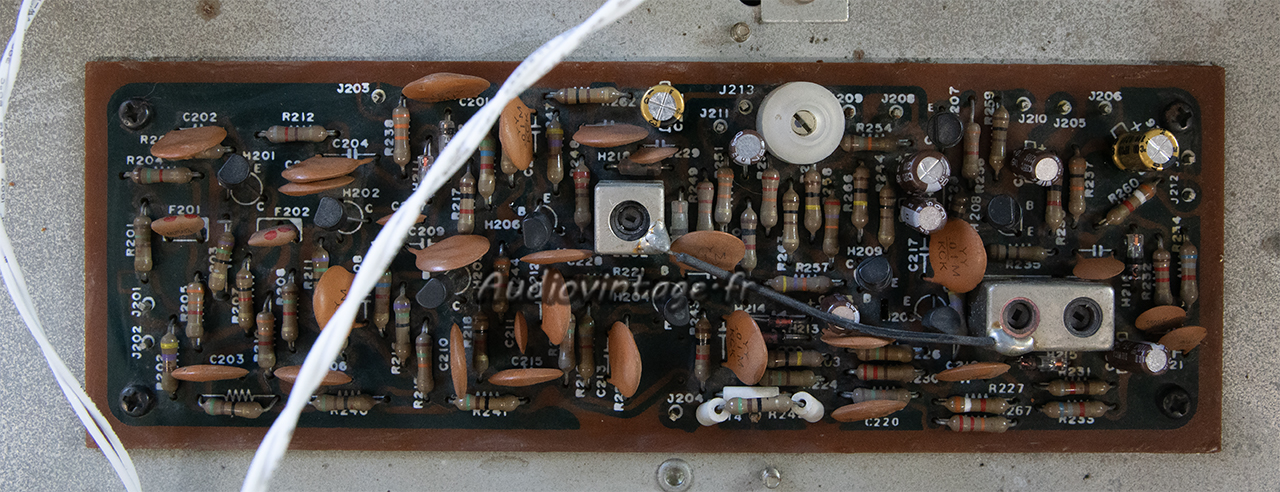

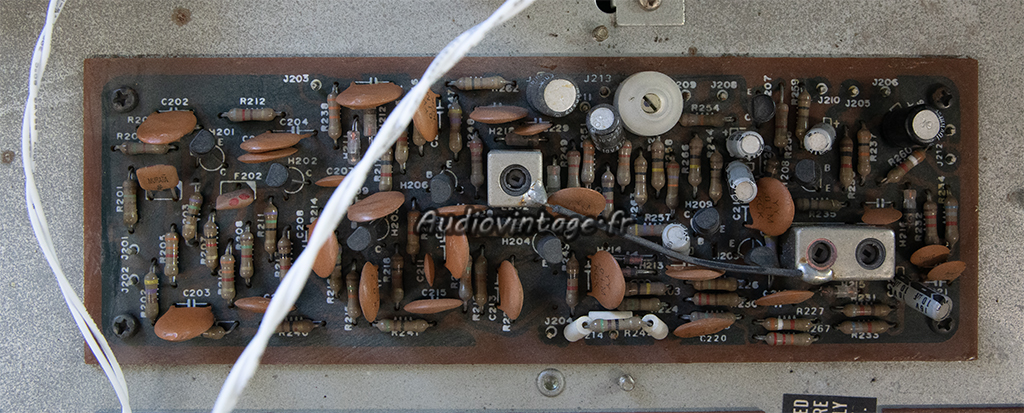

L’étage MPX, décodage FM stéréo.
Condensateurs chimiques neufs.

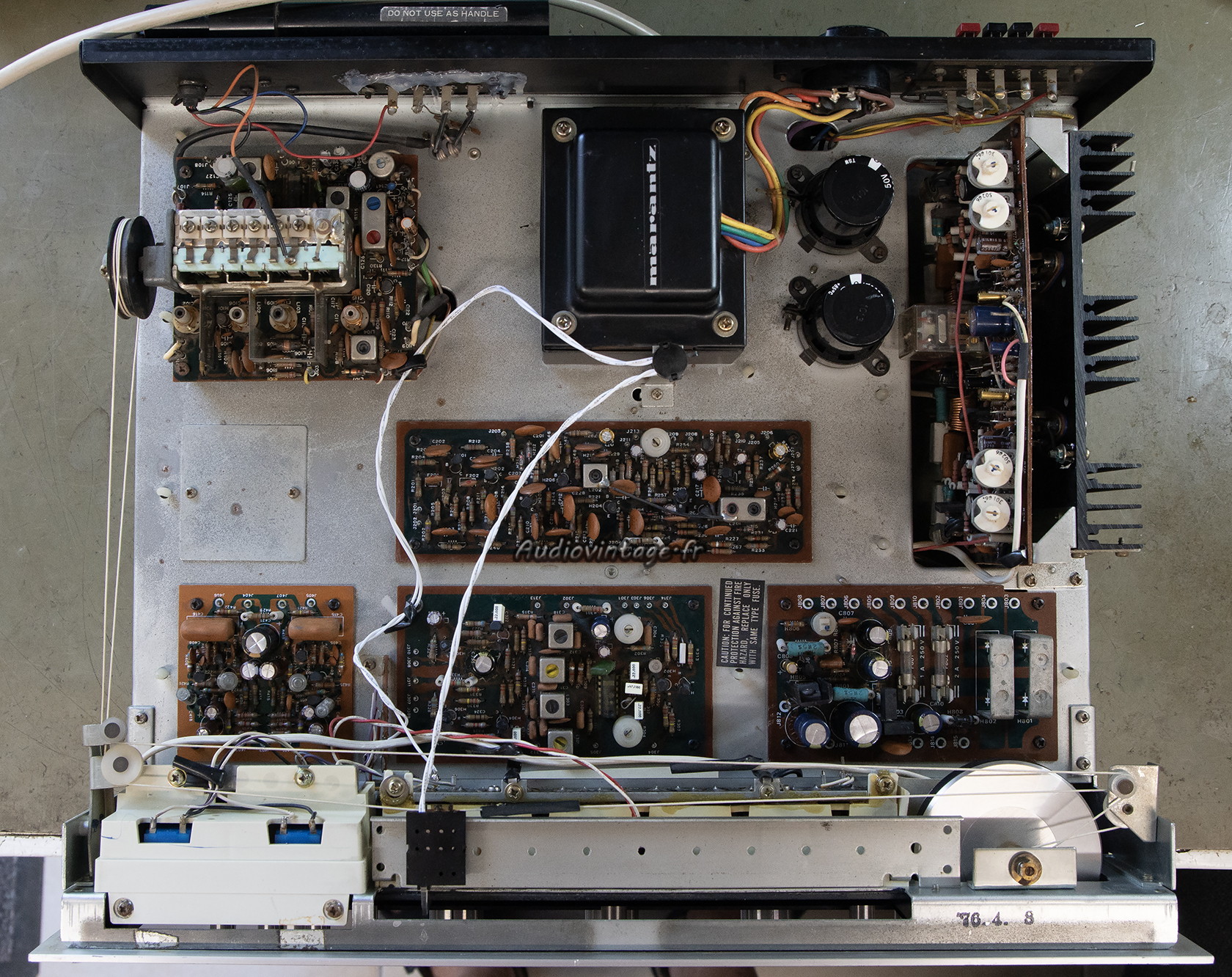

Les deux « canettes » de filtrage d’alimentation originales étaient fatiguées, elles sont donc remplacées. L’éclairage est revu de A à Z, les commandes nettoyées, les réglages de courants de repos et de tension d’offsets sont faits.
Pour finir, le tuner FM est partiellement réaligné.

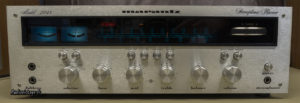

Terminé.
Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :

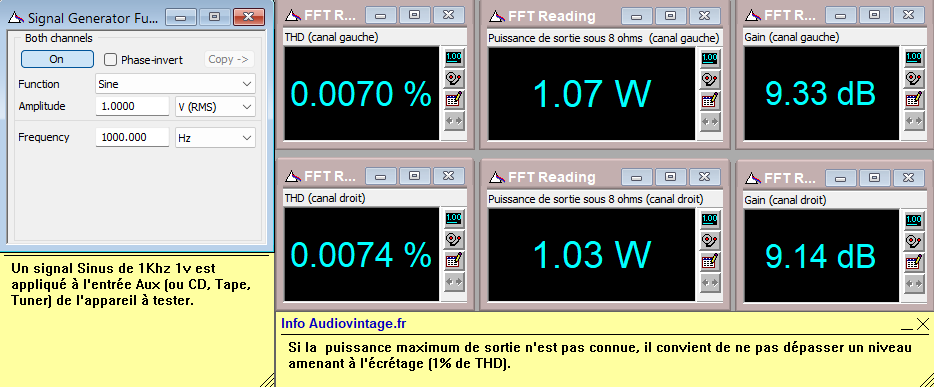

Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x25w sous 8 ohms, entrée aux.

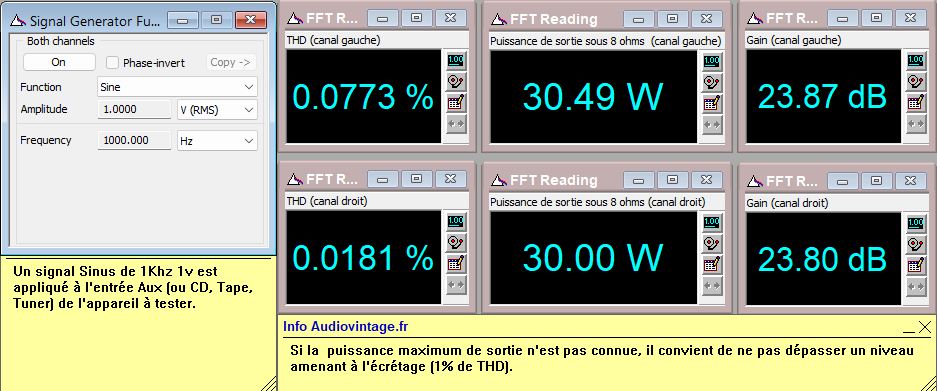

Il développe sans souci 2x30w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

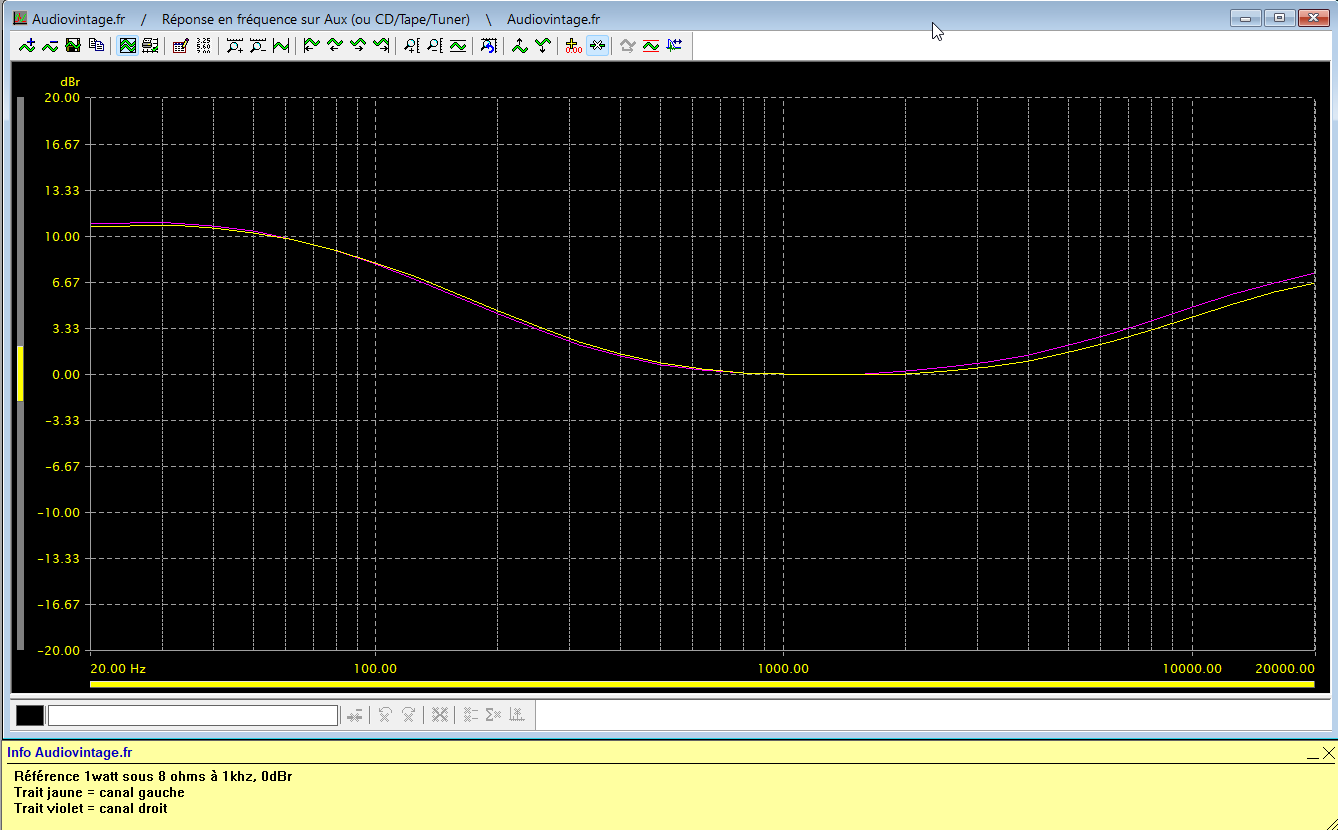

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

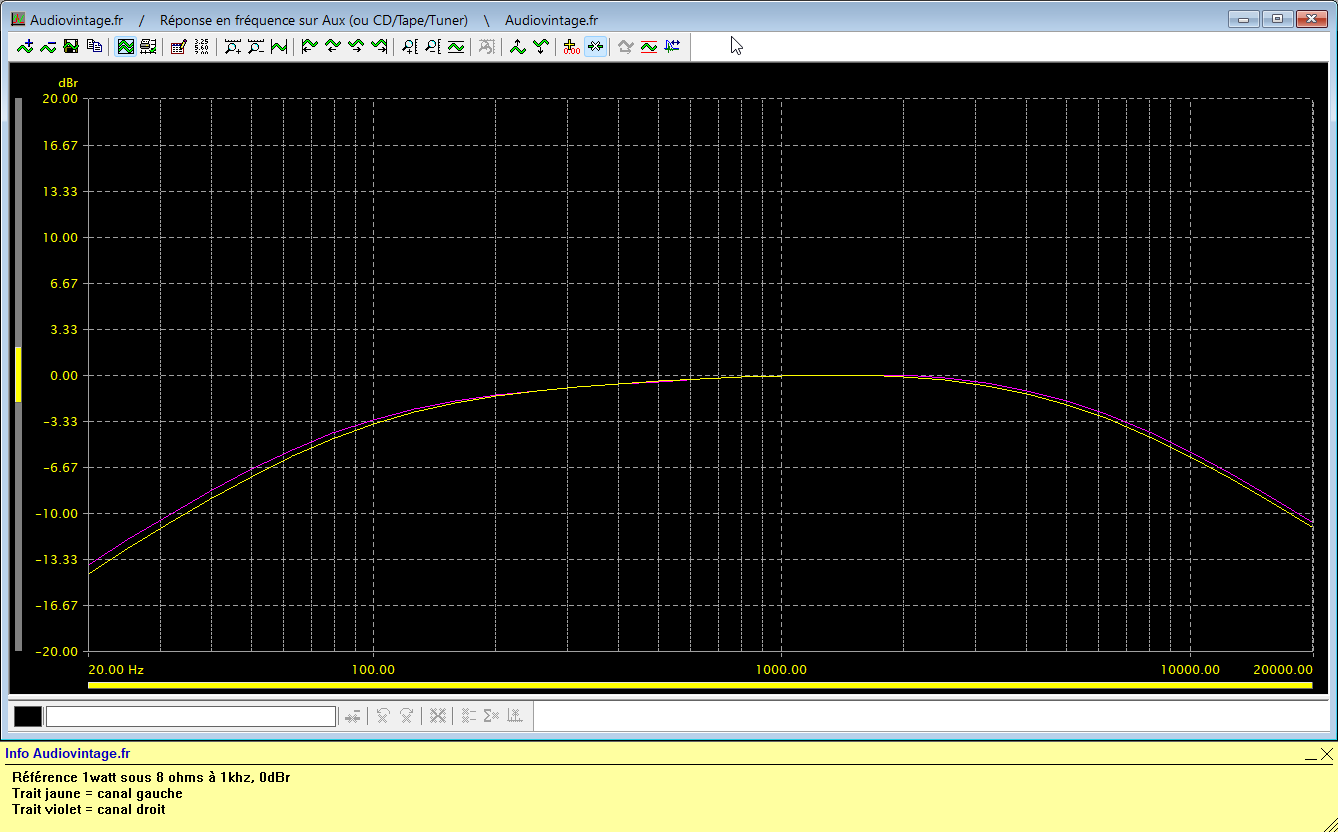

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

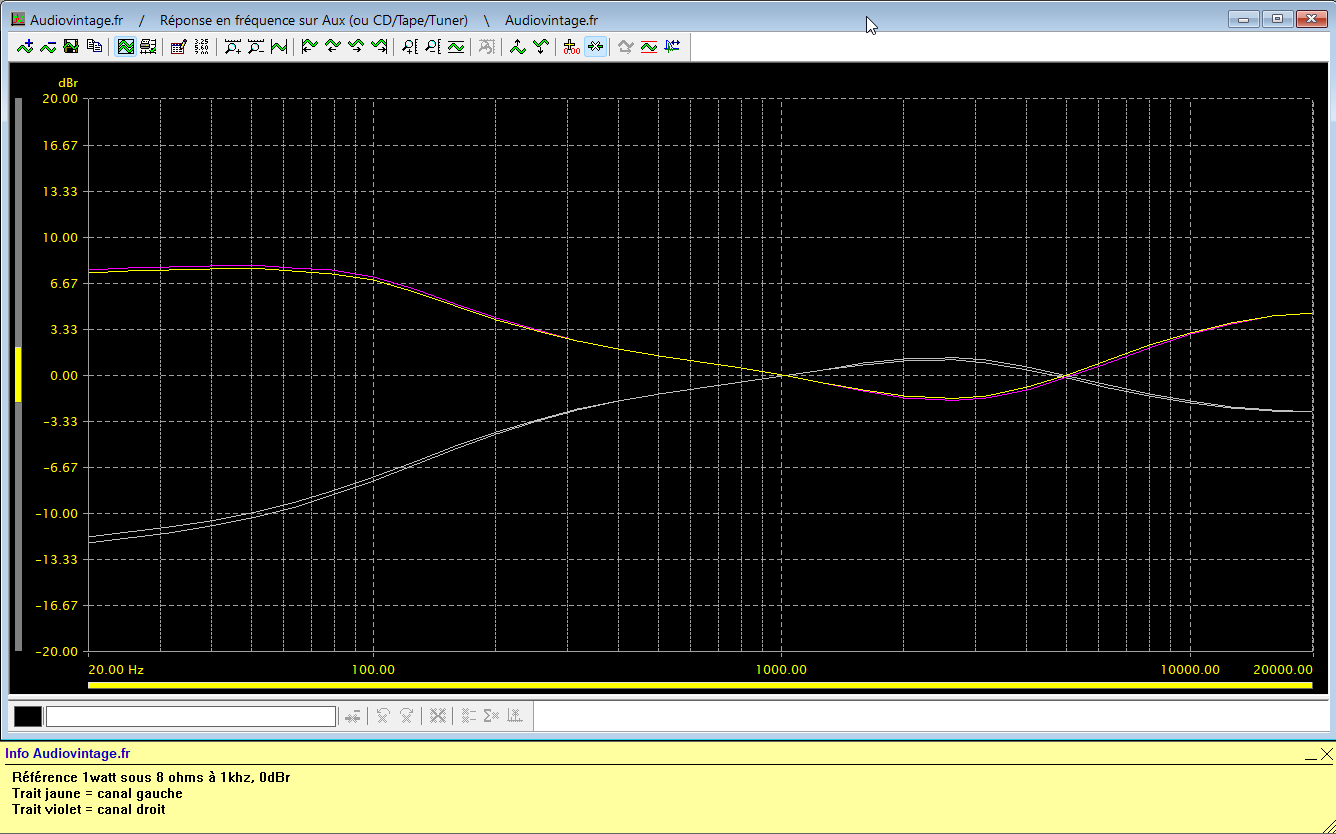

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x25w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

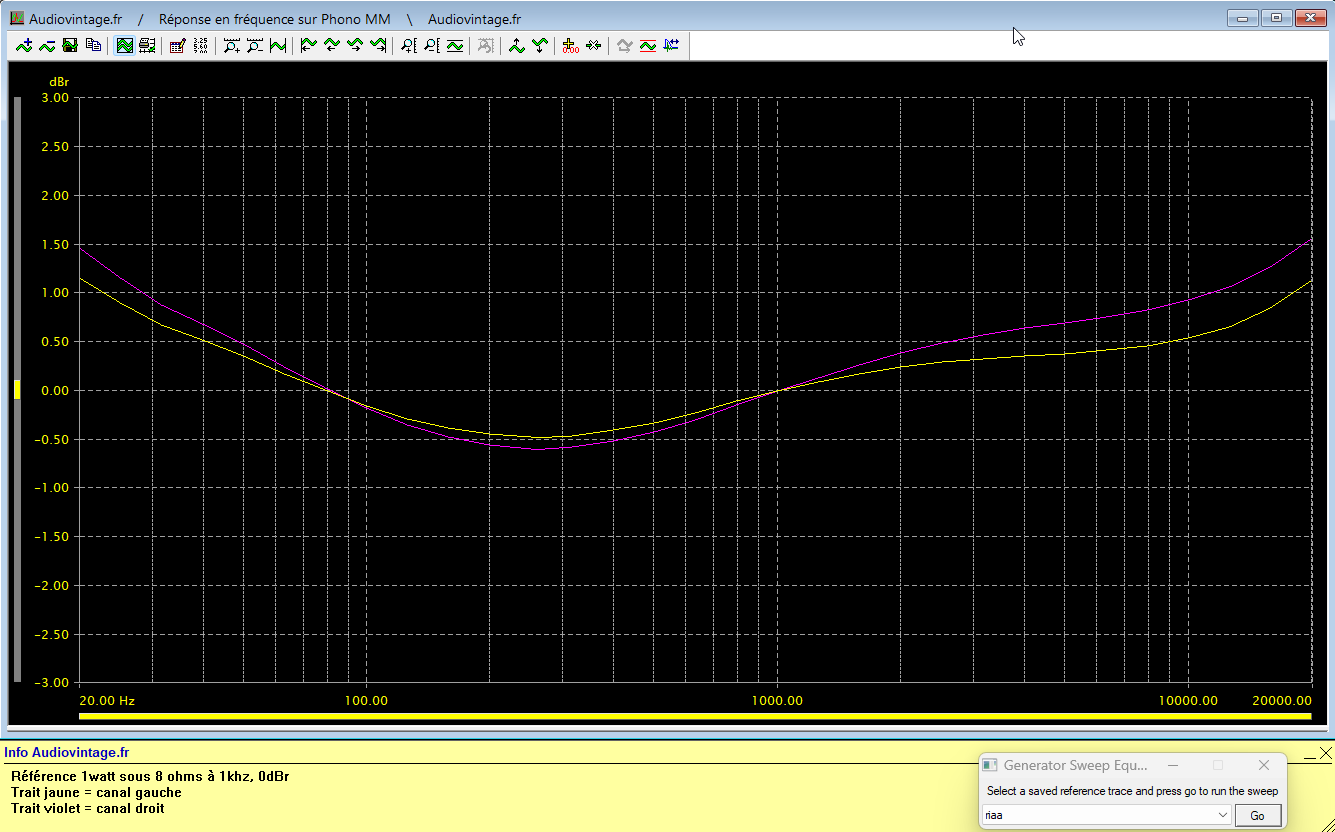

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

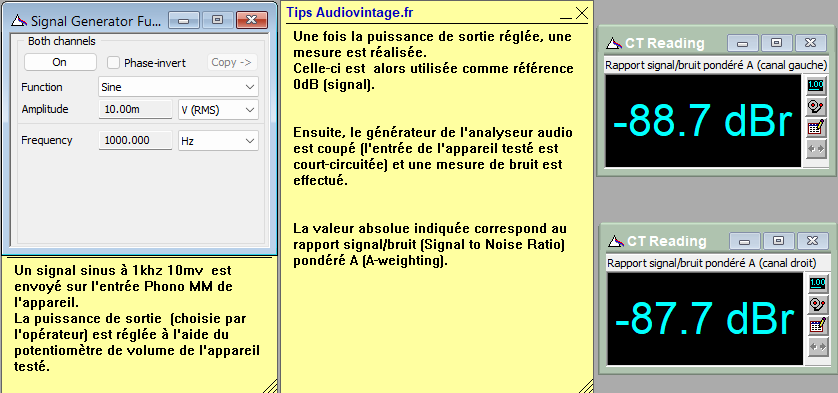

Rapport signal bruit à 2x17w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
