Le Model 15, encore un appareil que j’affectionne particulièrement. Réparation et révision d’un exemplaire bien mal en point…

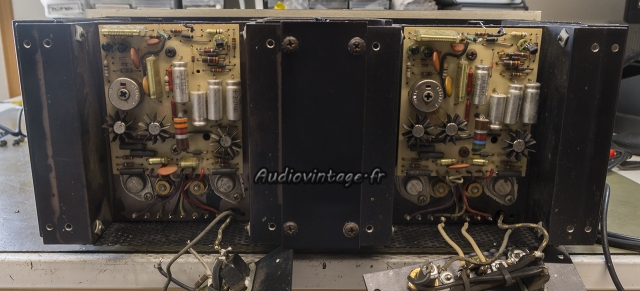

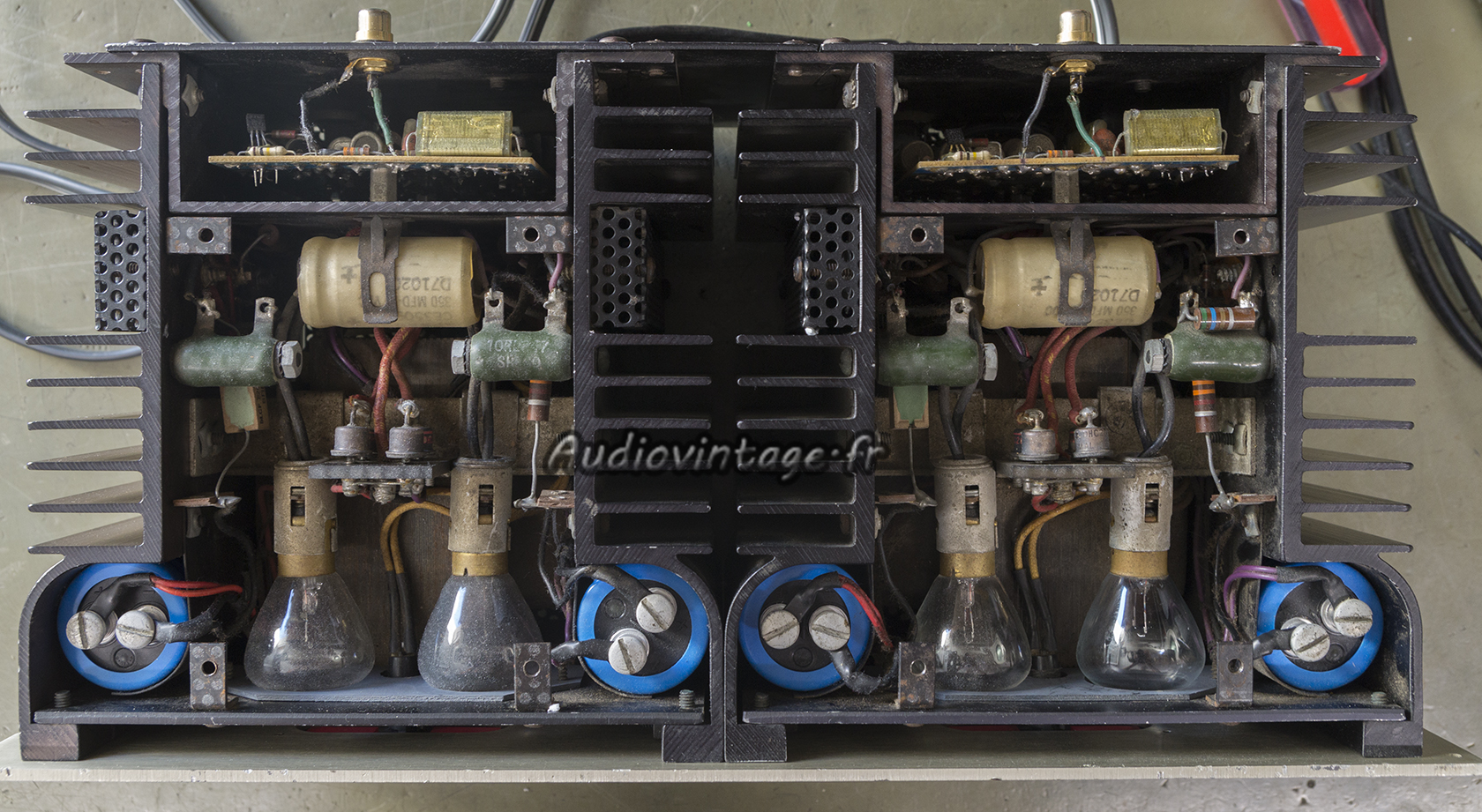

En effet, le bloc de gauche est en panne (transistor de puissance HS). 3 des 4 ampoules du circuit de protection sont mortes. Les fusibles secteurs n’ont pas la bonne valeur.
Des traces d’interventions passées sont visibles sur les circuits, les condensateurs de filtrage ont été remplacés (ok).

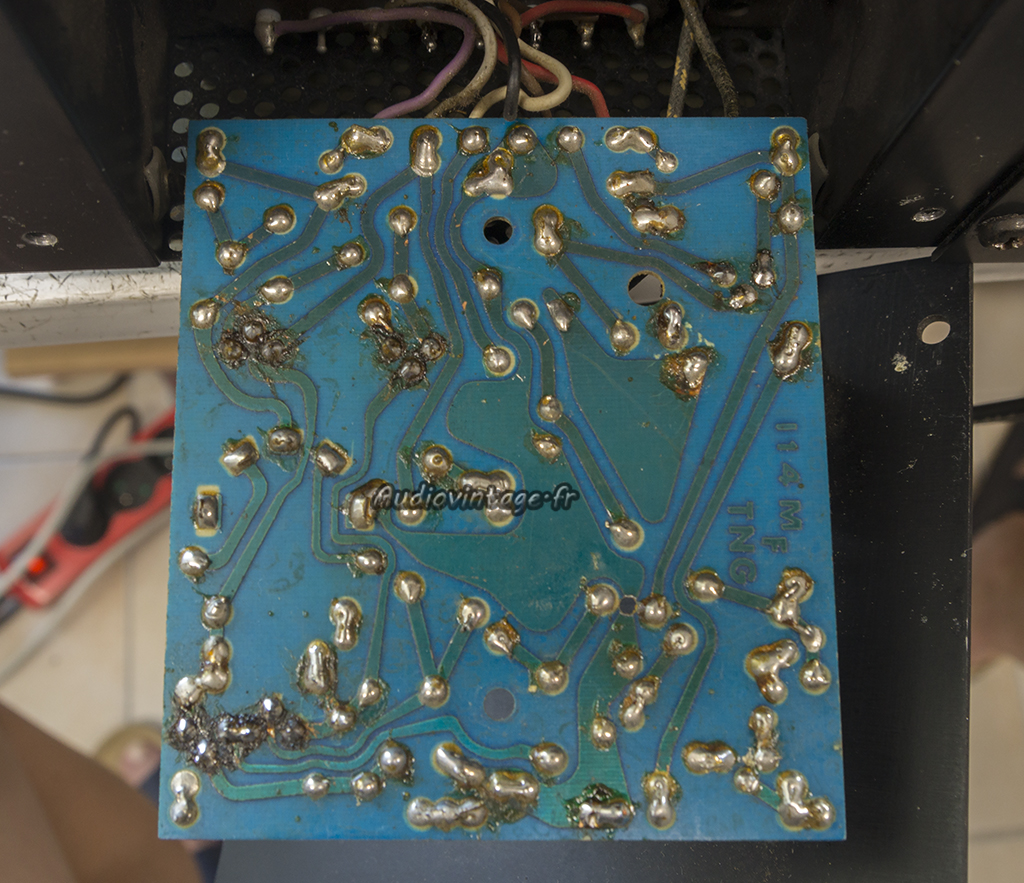

A l’arrière, quelques composants ont été remplacés précédemment mais certains transistors ne semblent pas bien tenir sur leurs pistes.
Ce n’est pas très propre et encore, c’est le plus beau des deux circuits.

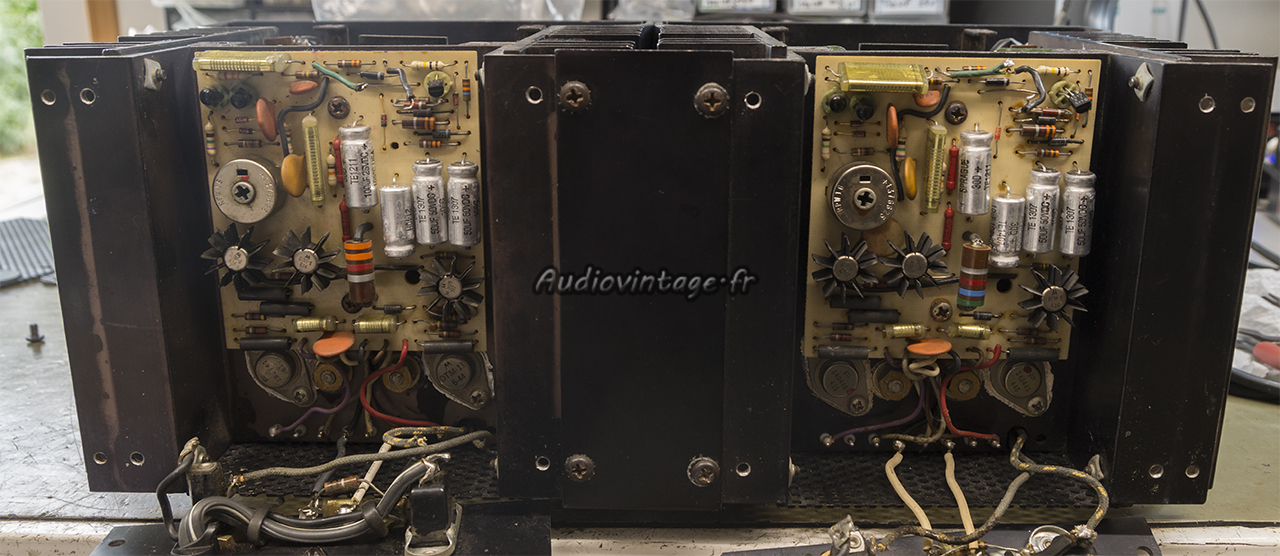

Les condensateurs chimiques sont remplacés par de nouveaux Sprague 30D+. Les circuits ont été nettoyés, les pistes litigieuses renforcées, et les soudures « louches » refaites.

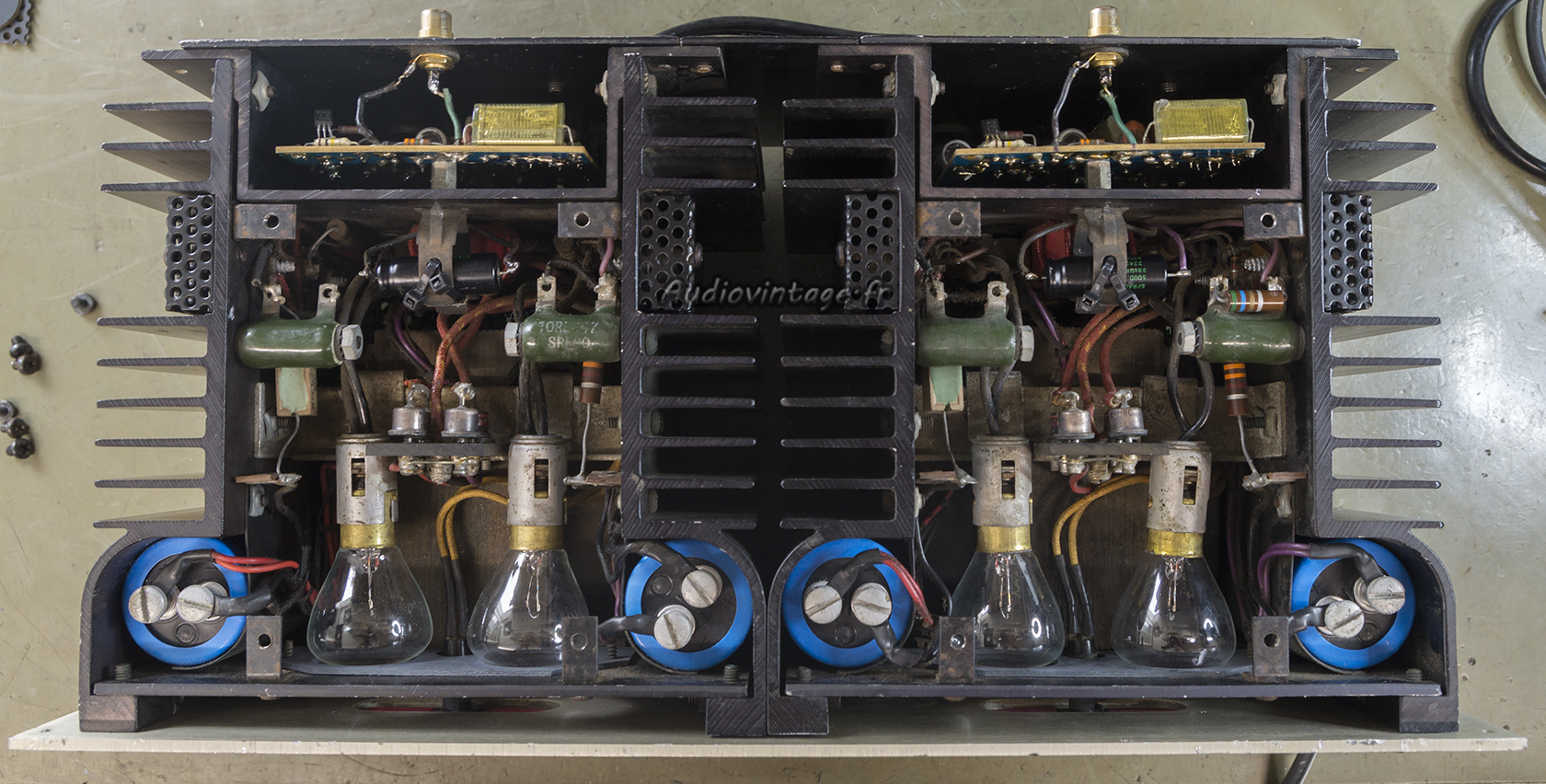

Les transistors de puissance sont été remplacés sur le bloc de gauche. Les 4 ampoules sont neuves, et tous les contacts possiblement problématiques ont été nettoyés.
Bias et offsets ajustés, terminé.

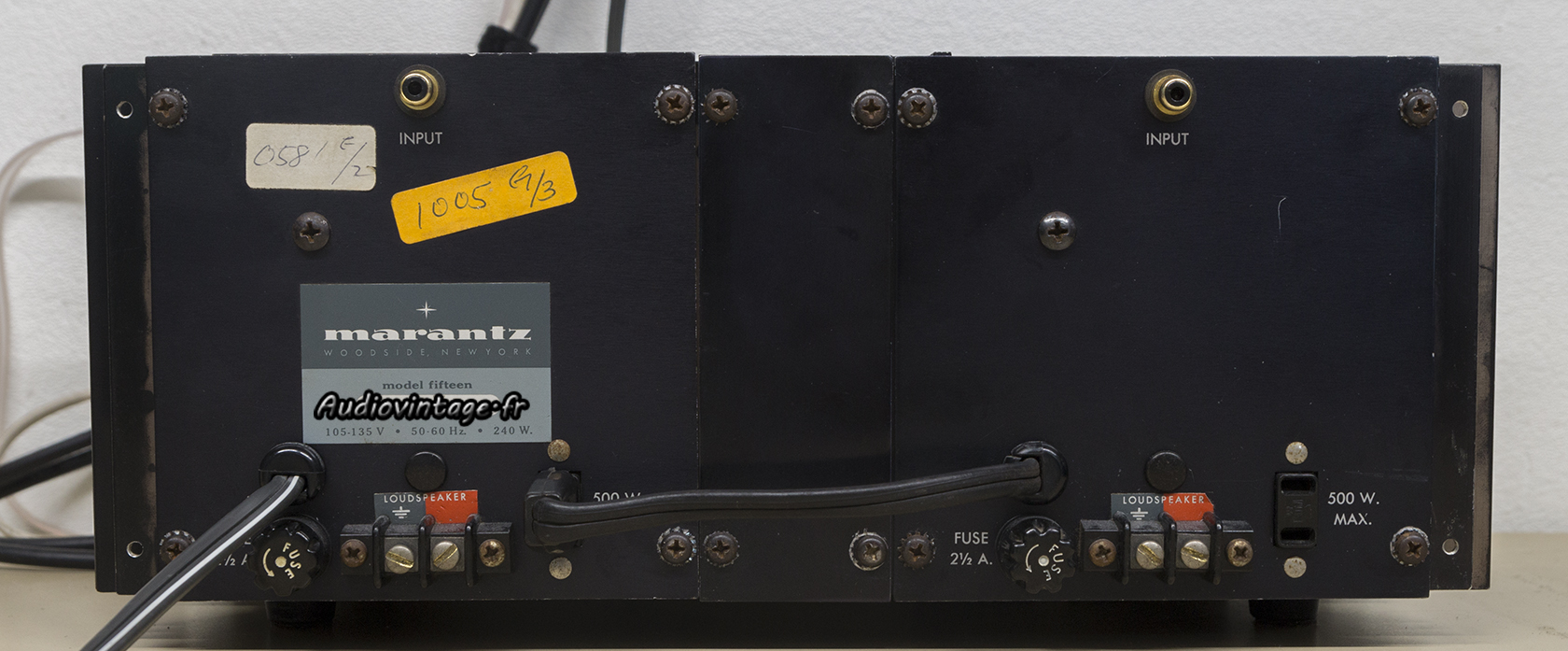

Connectique.
Les mesures :
Distorsion à 2x1w sous 8 ohms.
Distorsion à 2x60w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms.

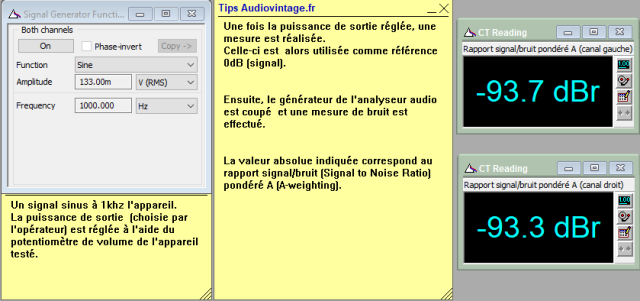

Rapport signal bruit à 2x1w sous 8 ohms.

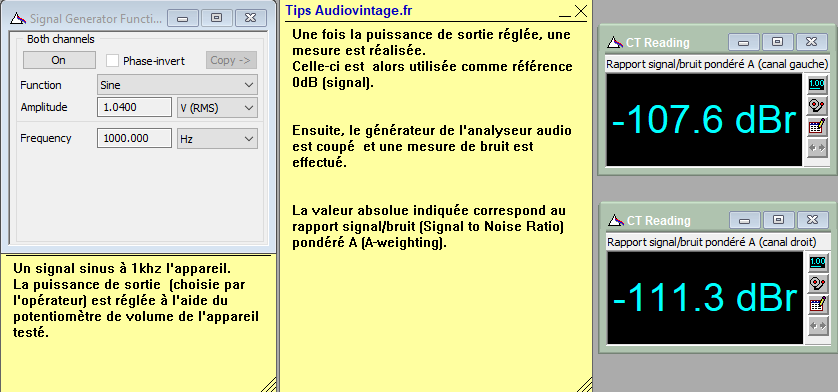

Rapport signal bruit à 2x60w sous 8 ohms.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
