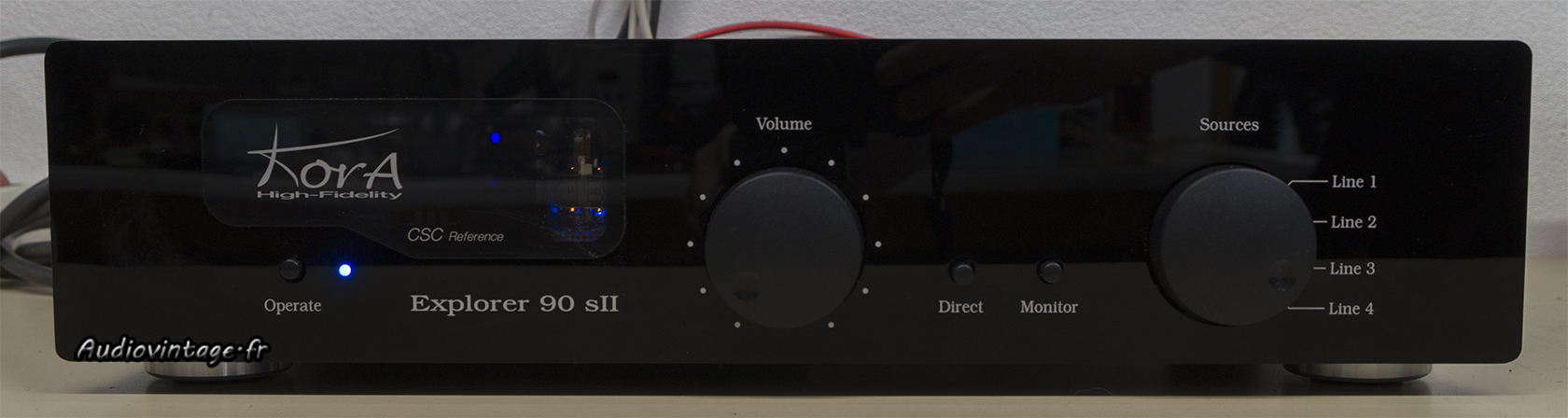

Et voici un énième Kora Explorer 90 SII CSC. En panne sur un canal, il va également avoir droit à une révision complète.

Effectivement, un canal ne donne plus de son, le switch « direct » est HS.

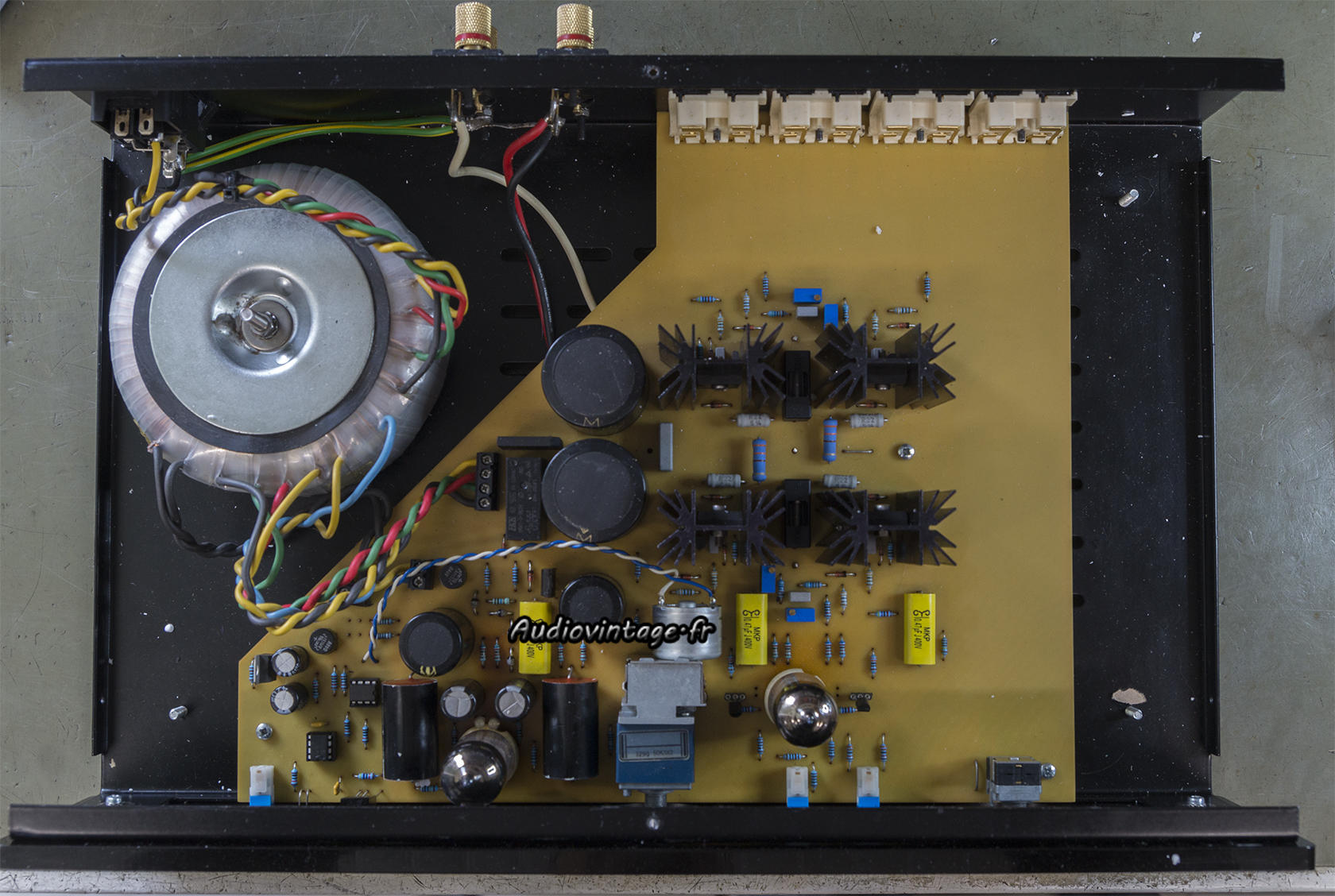

Démontage…

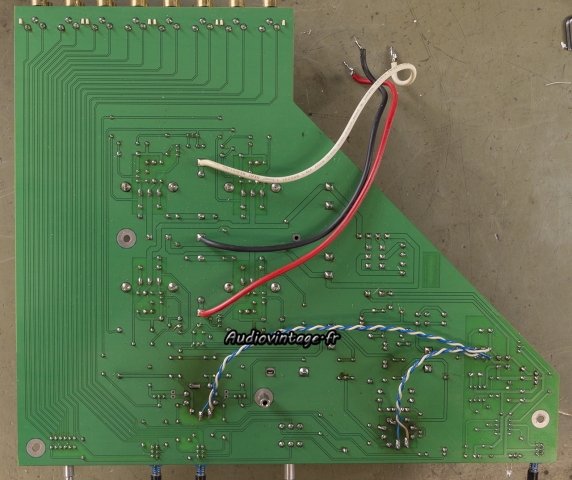

Sous le circuit, les points de chauffe sont bien visibles, et principalement au niveau des supports des tubes.

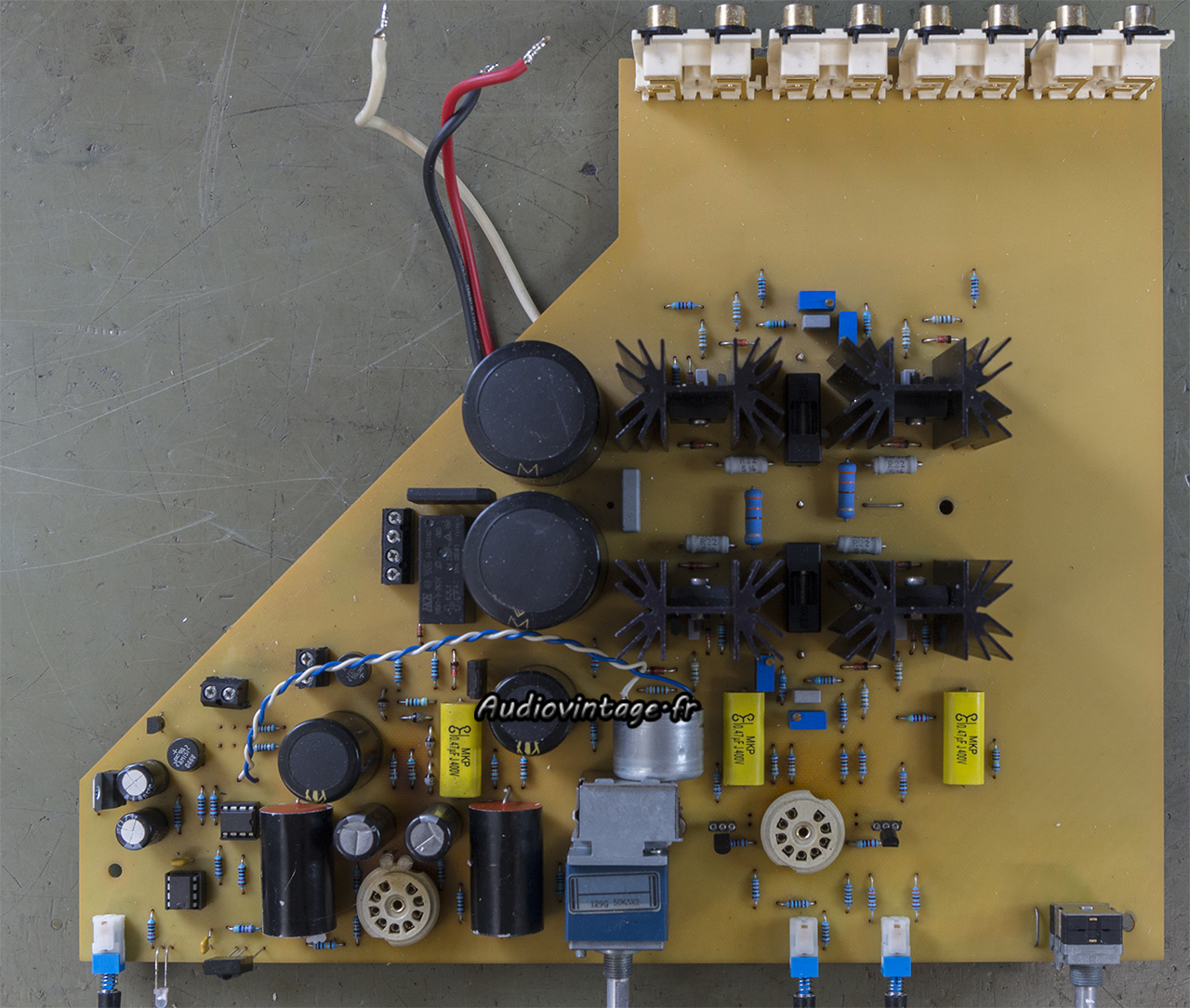

Tous les condensateurs chimiques sont remplacés, ainsi que les switch « operate », « direct » et le relais.
Les tubes sont testés, les soudures en mauvais état sous le circuit sont refaites et pour finir les courants de repos et offset sont ajustés.

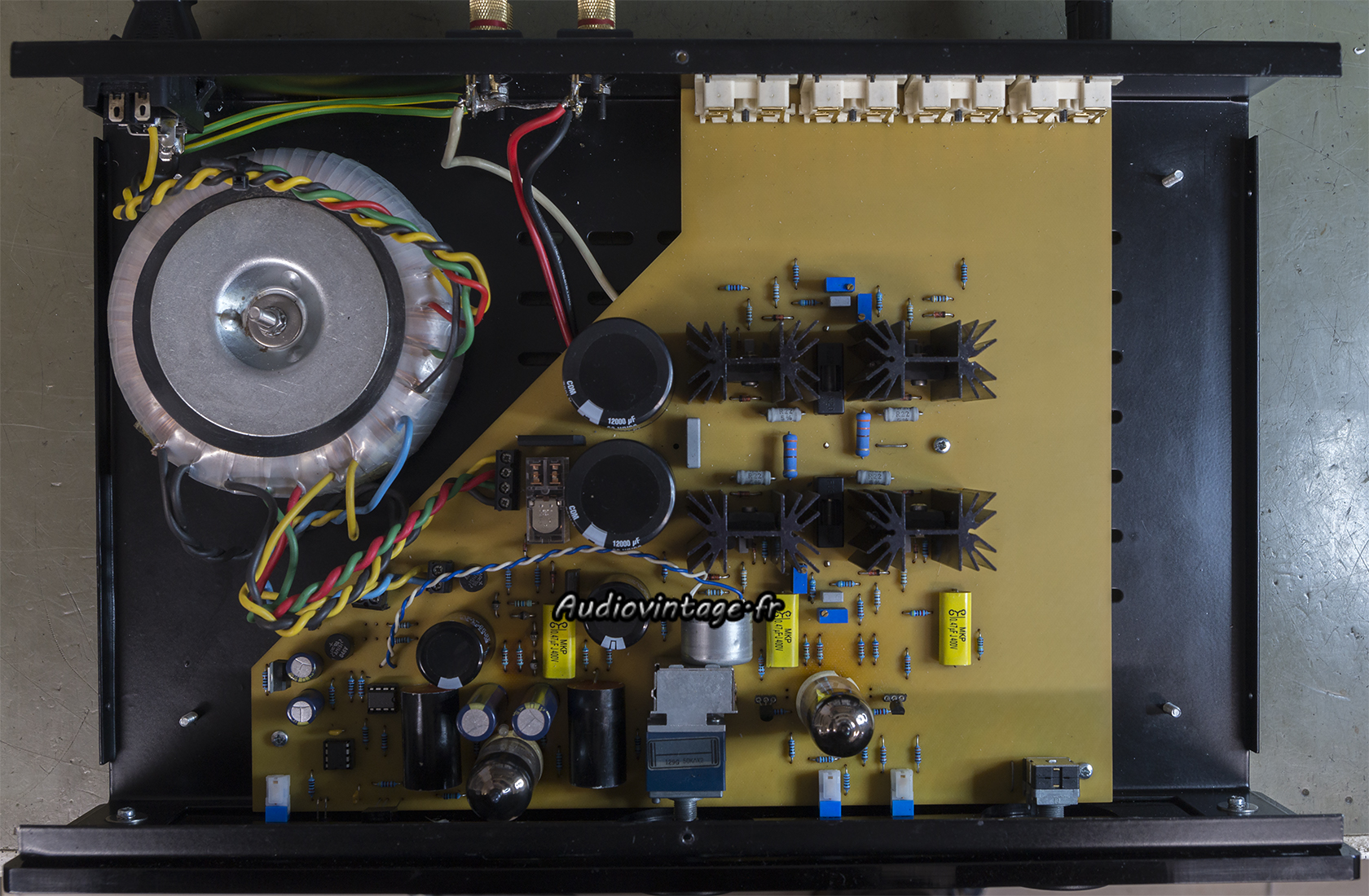

Terminé !

Les mesures au banc :

Distorsion à 2x1w sous 8 ohms.

Distorsion à 2x55w sous 8 ohms.

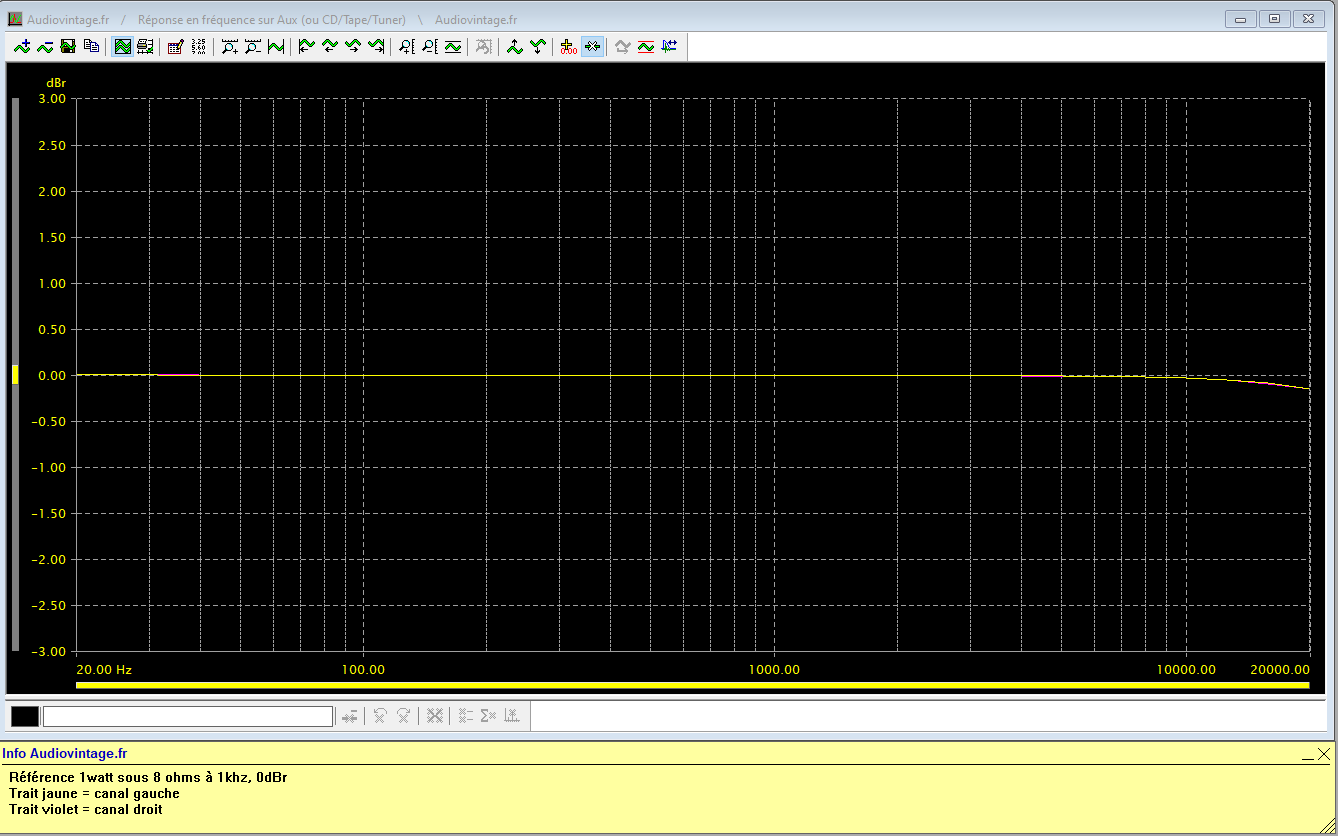

Réponse en fréquence à 2x1w sous 8 ohms.

Rapport signal bruit à 2x1w sous 8 ohms.

Rapport signal bruit à 2x55w sous 8 ohms.

Les mesures à l’oscilloscope :

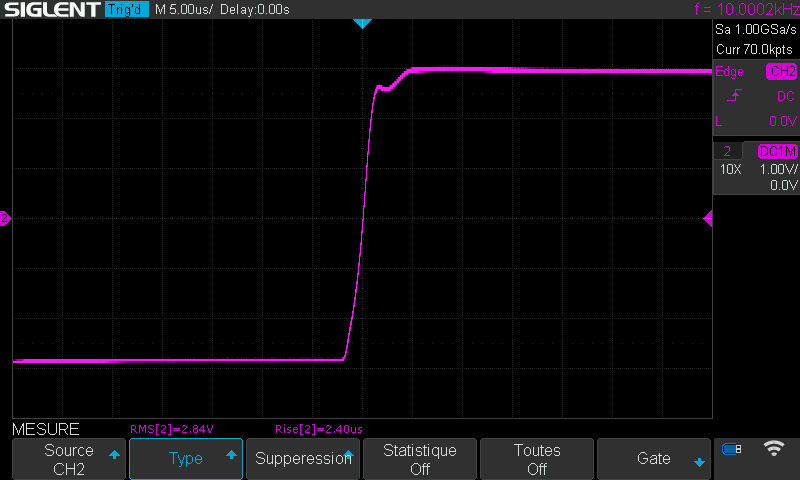

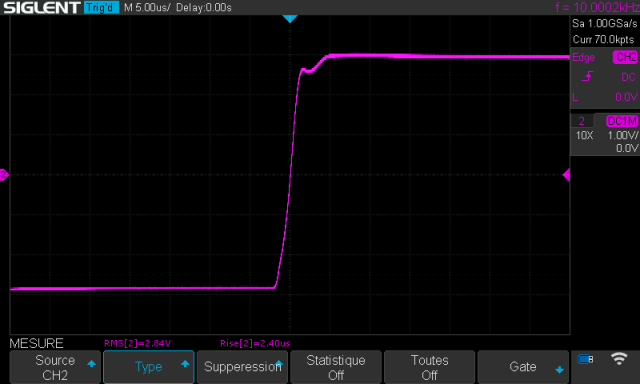

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
