C’est au tour d’un petit Sansui AU-222 de passer sur la table d’opération.

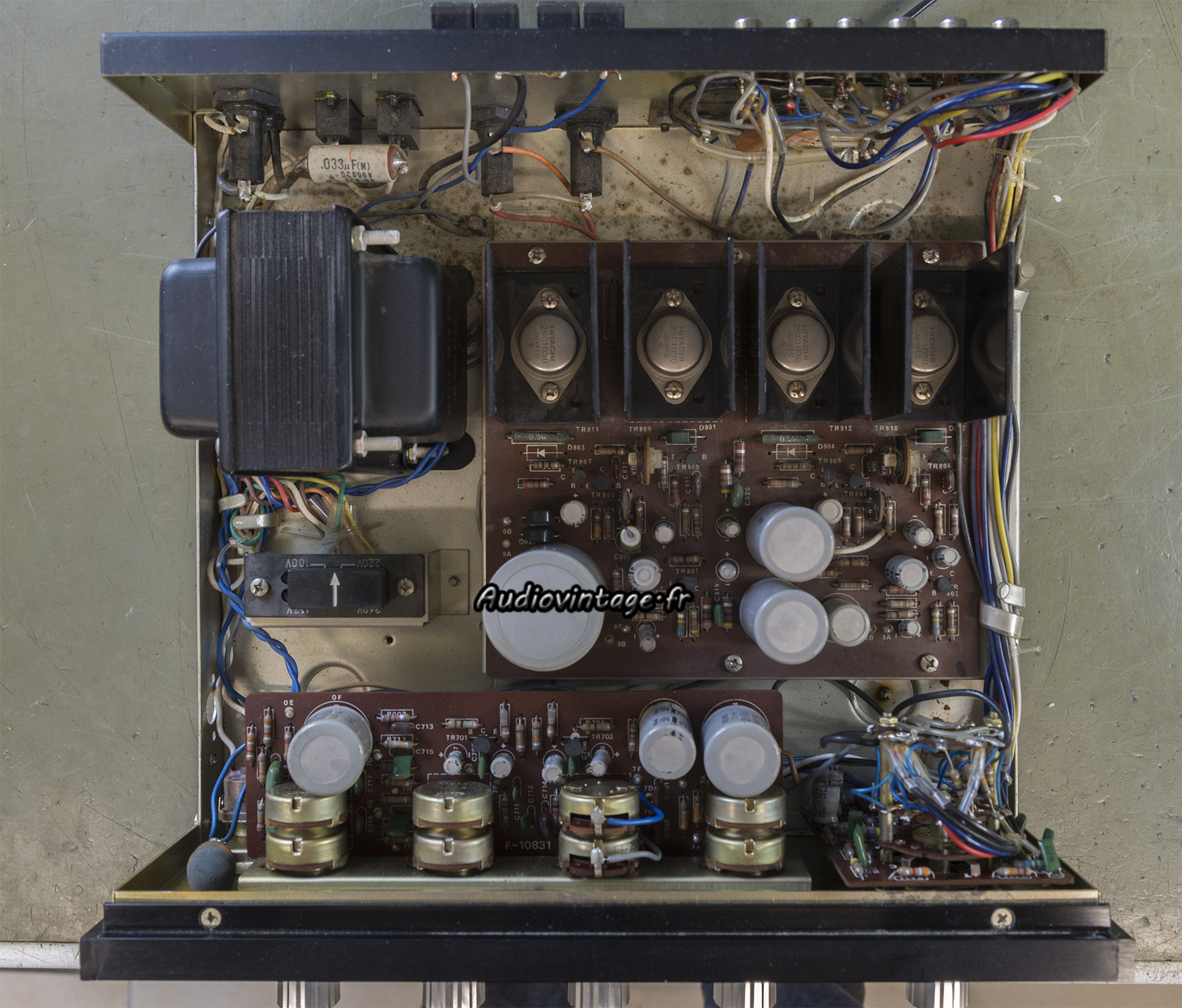

Un achat récent, l’amplificateur « crachouille » sur le canal droit, la faute à deux composants : transistor et résistance ajustable.
Quelques traces d’interventions passées avec un transistor et un condensateur remplacé il y a bien longtemps.

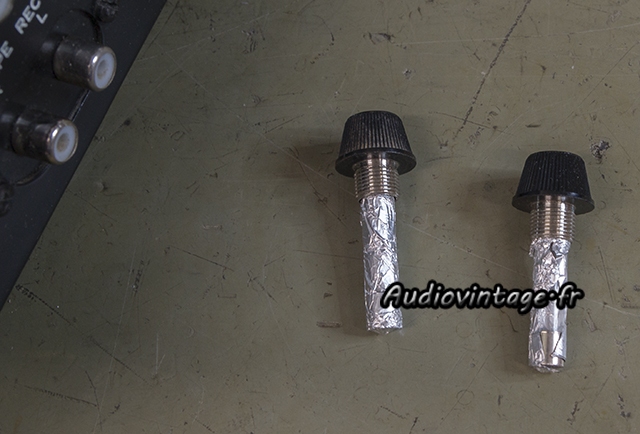

Les célèbres et dangereux fusibles papier alu seront remplacés.

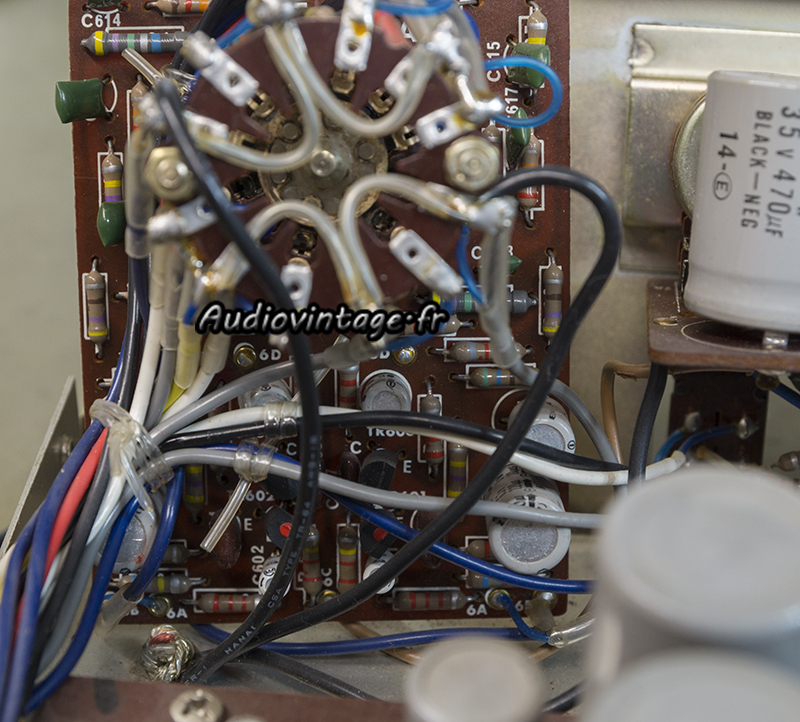

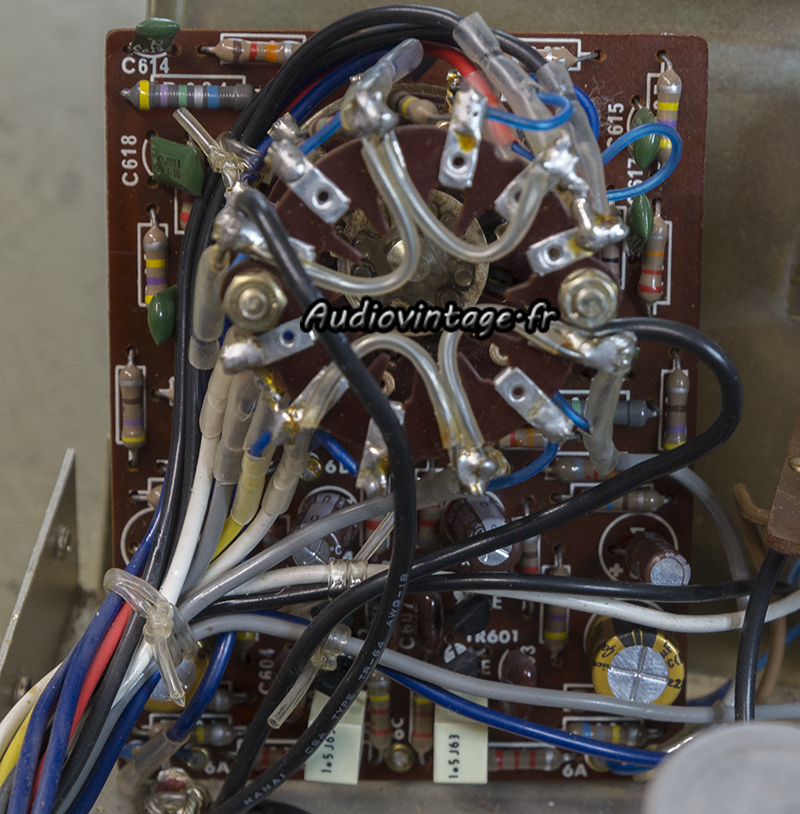

Le circuit d’entrée et phono.

Condensateurs chimiques et transistors remplacés. Le sélecteur sera nettoyé plus tard.

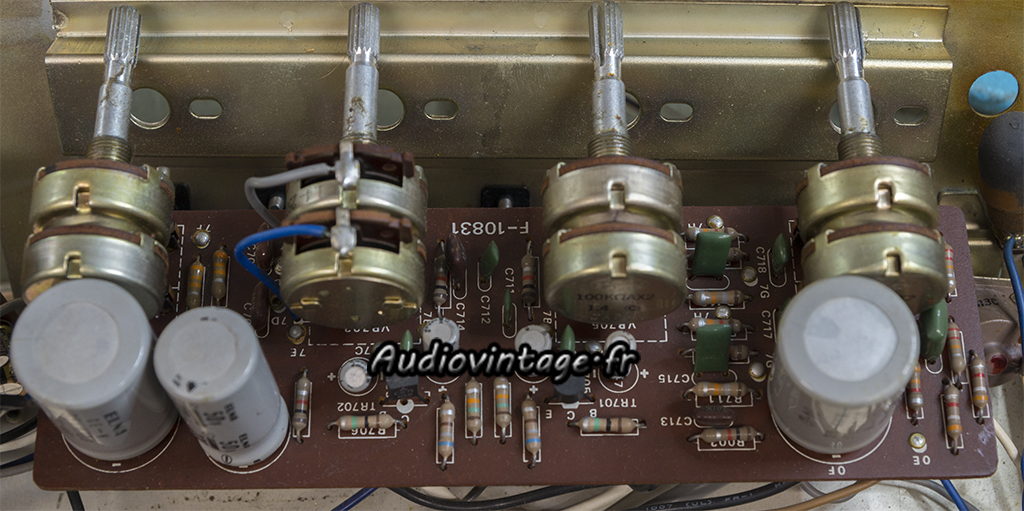

Le circuit de tonalité.

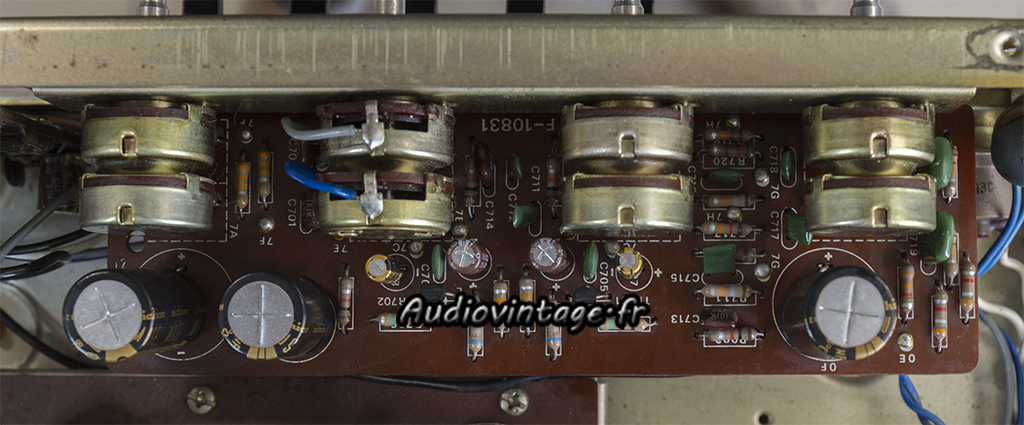

Condensateurs chimiques et transistors remplacés également.

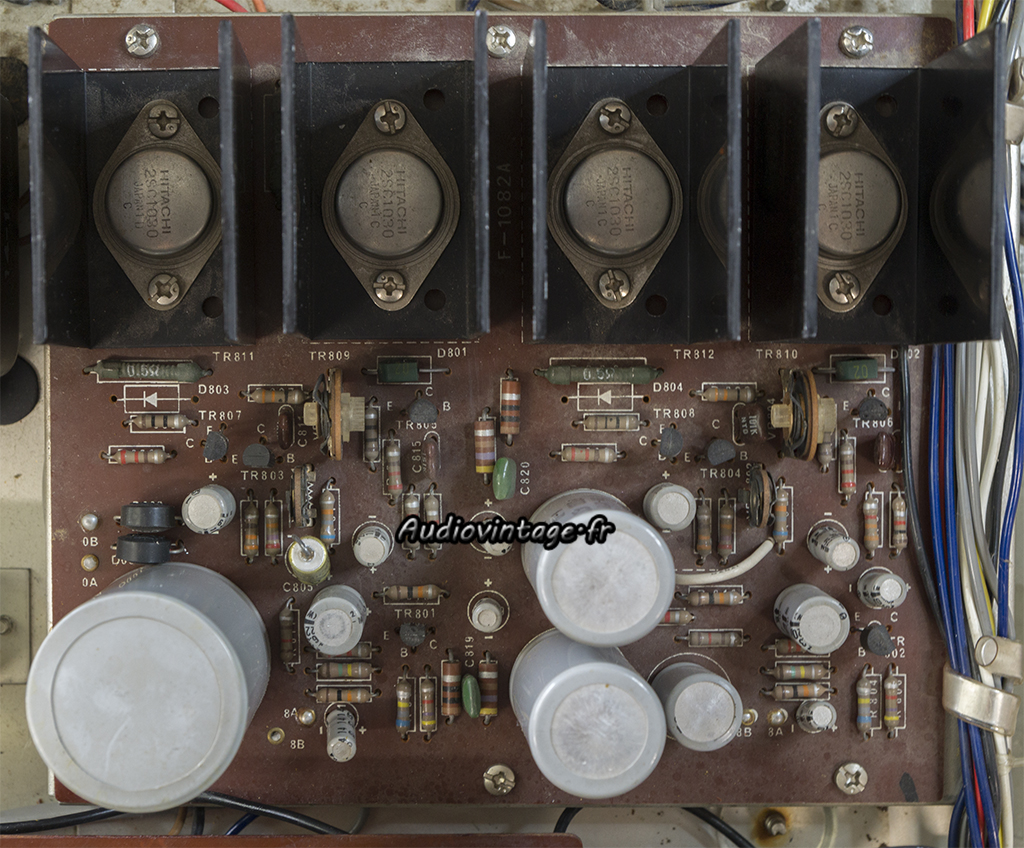

Le circuit principal.

Tous les condensateurs chimiques et transistors (autre que ceux de sorties) sont remplacés, tout comme les résistances ajustables de point milieu.

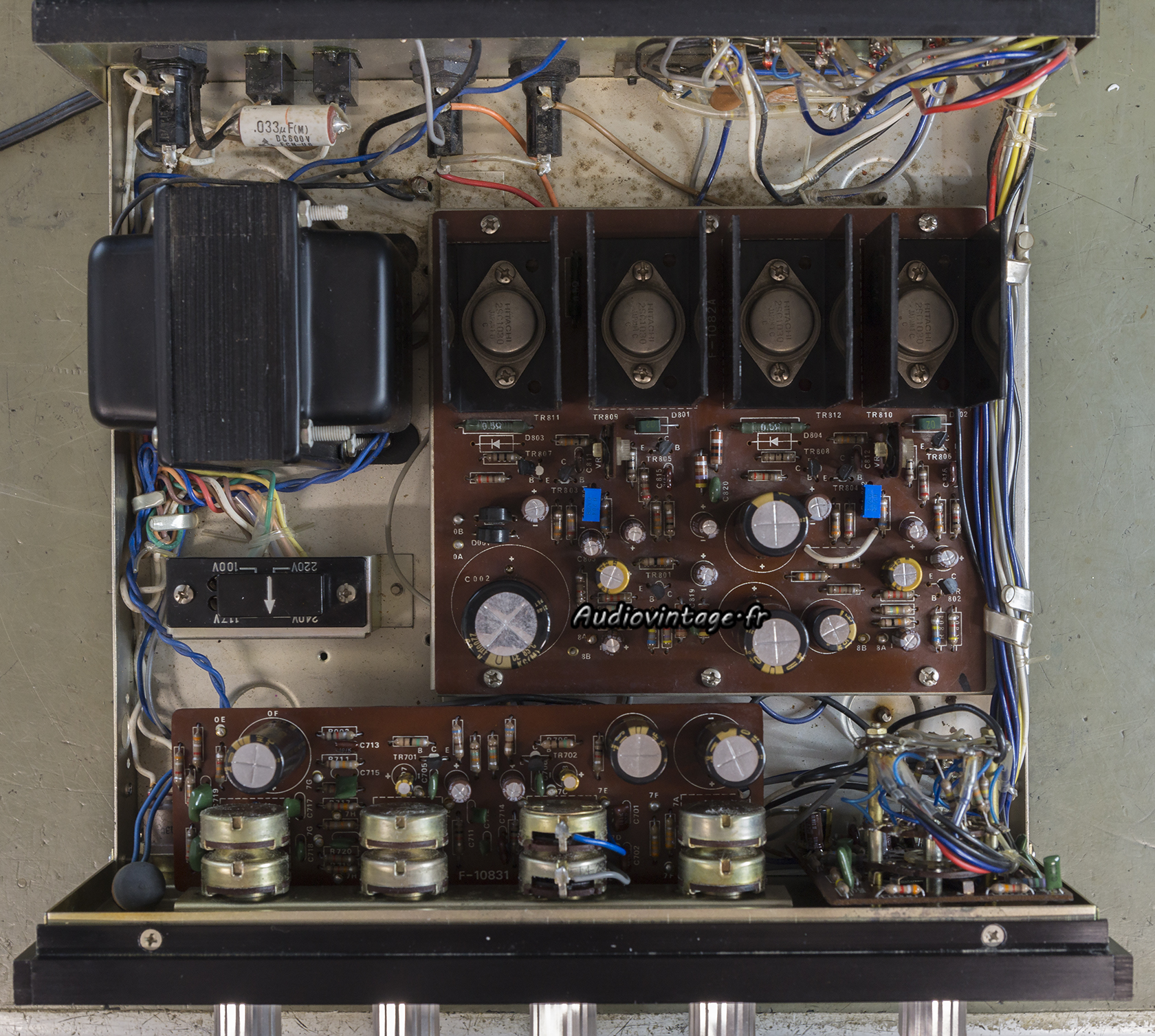

Toutes les commandes ont été nettoyées avant remontage. Réglages effectués au distorsiomètre et à l’oscilloscope. Terminé.

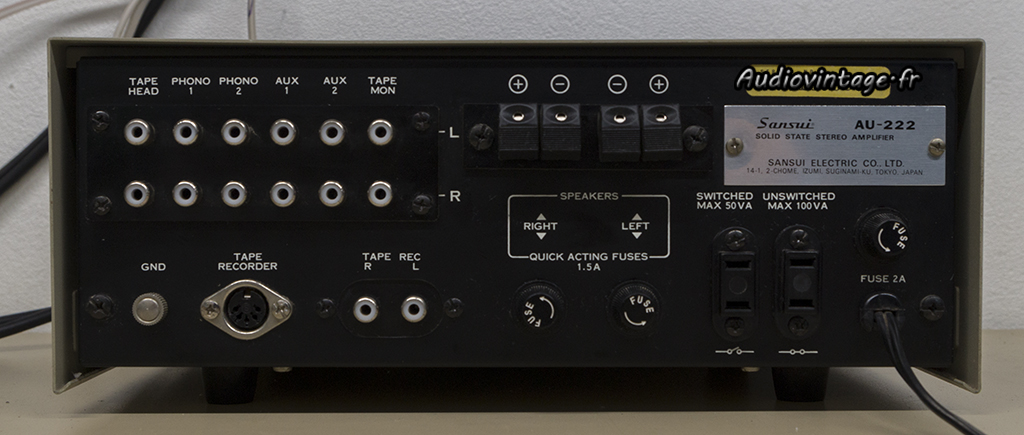

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x15w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

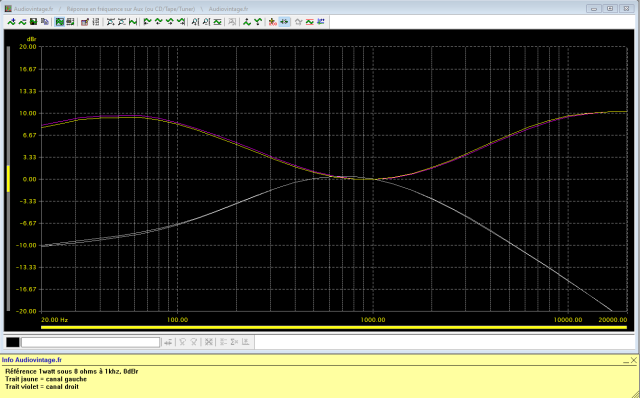

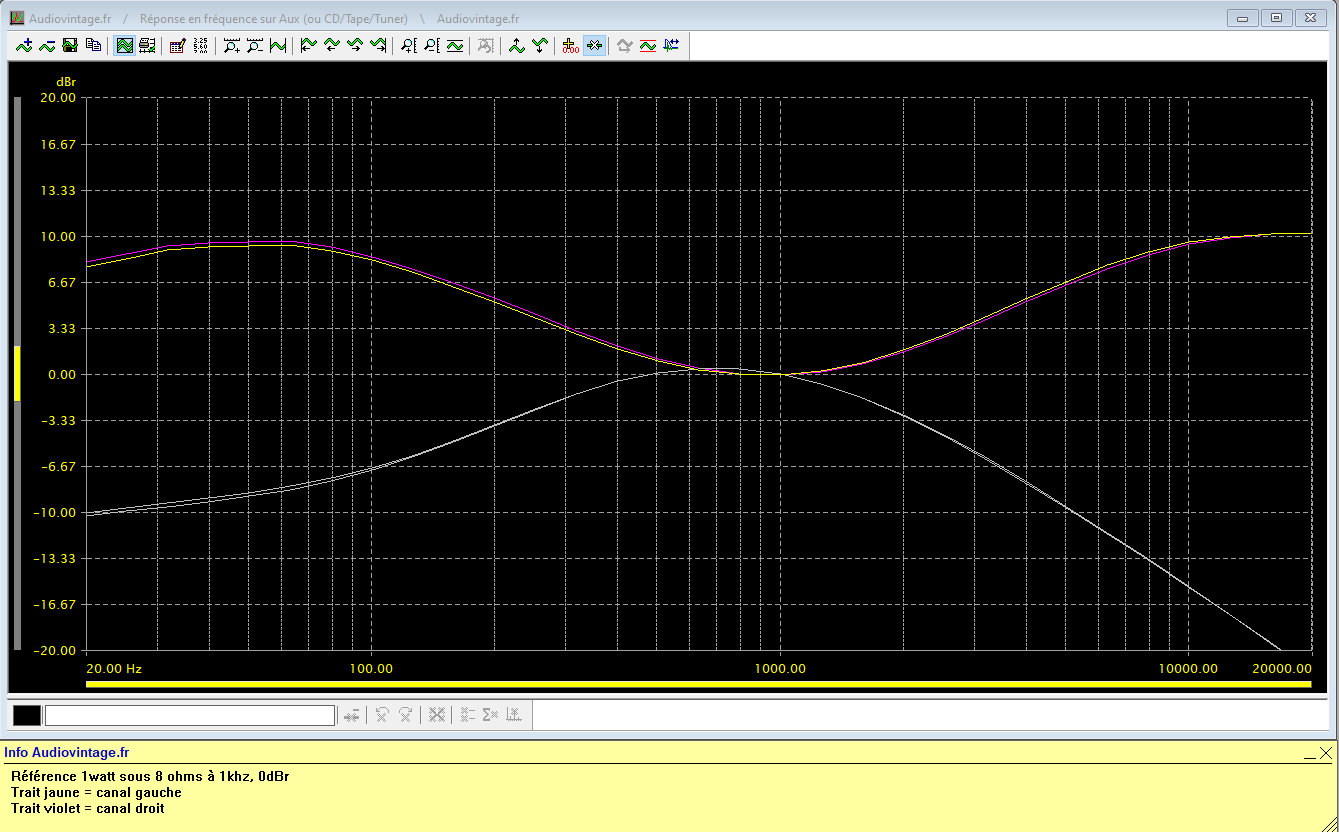

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x15w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

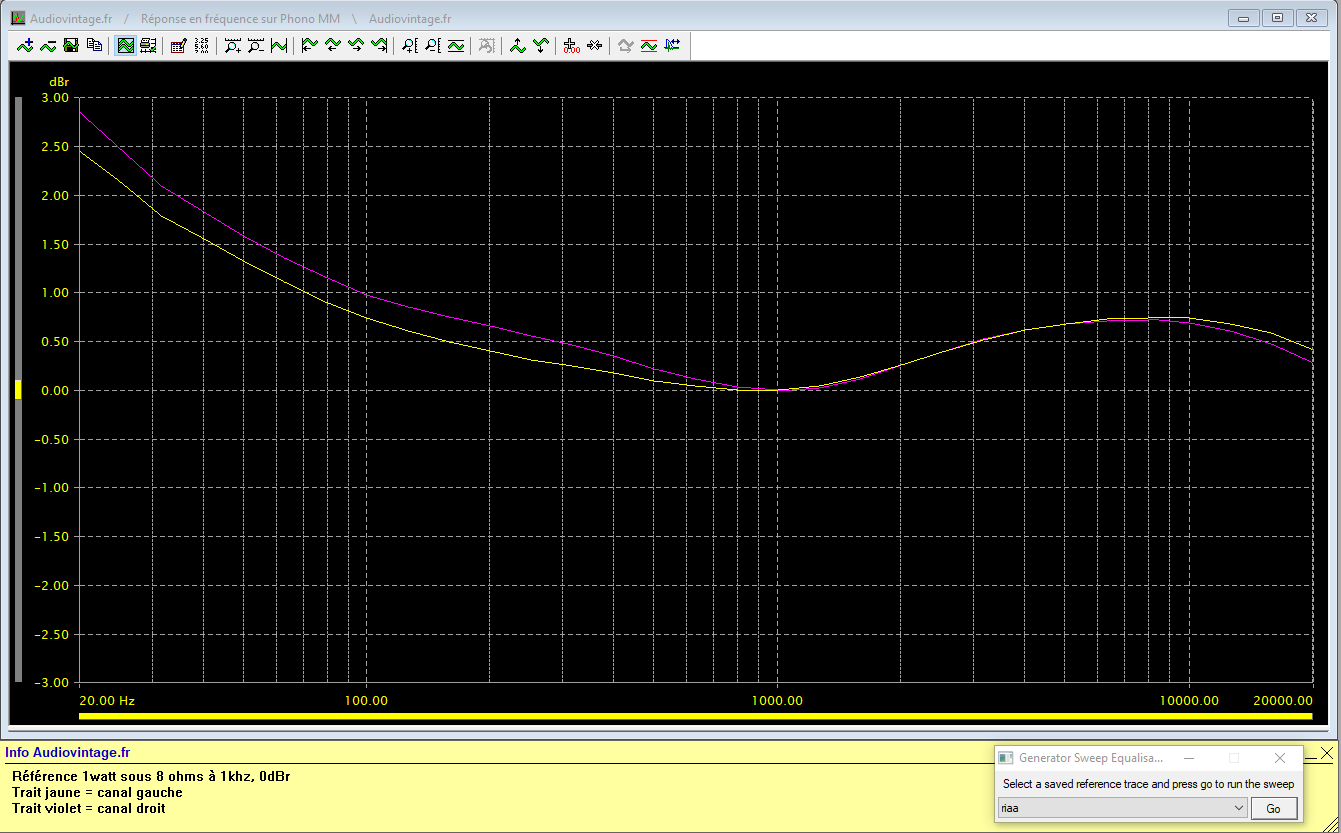

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

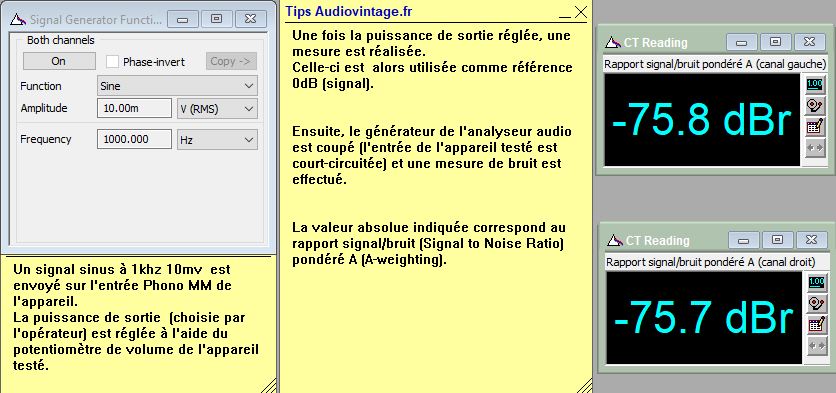

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

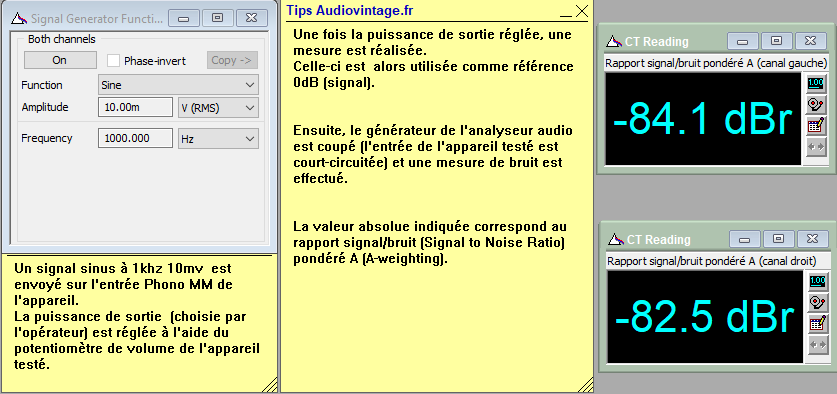

Rapport signal bruit à 2x15w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

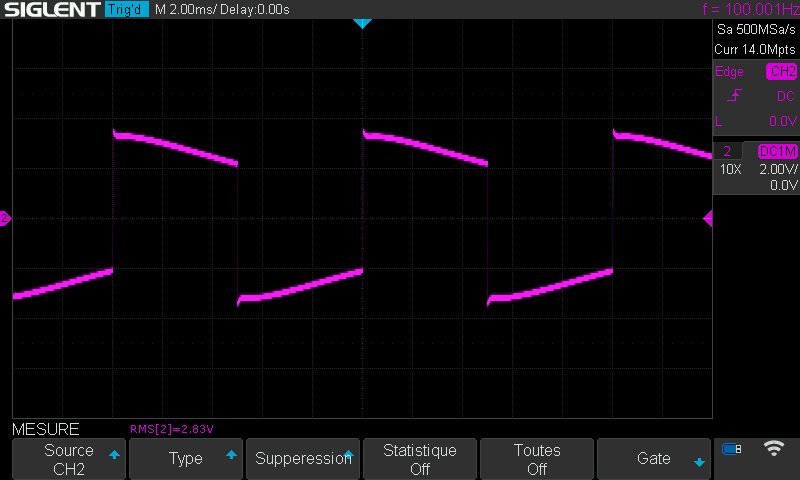

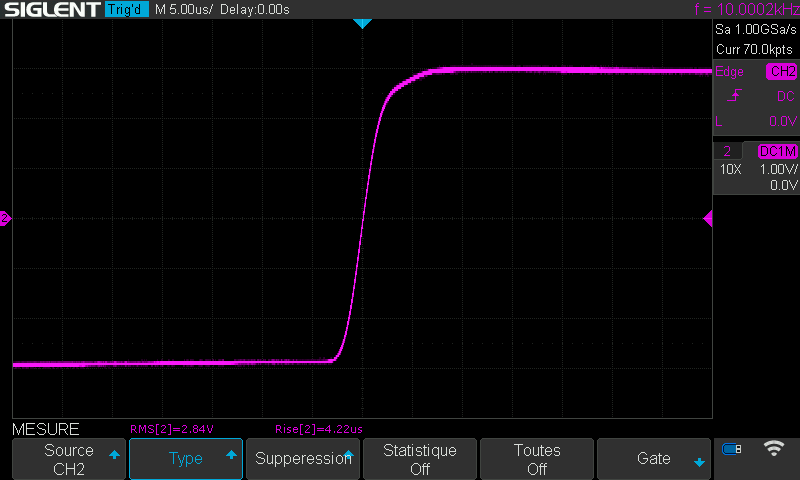

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
