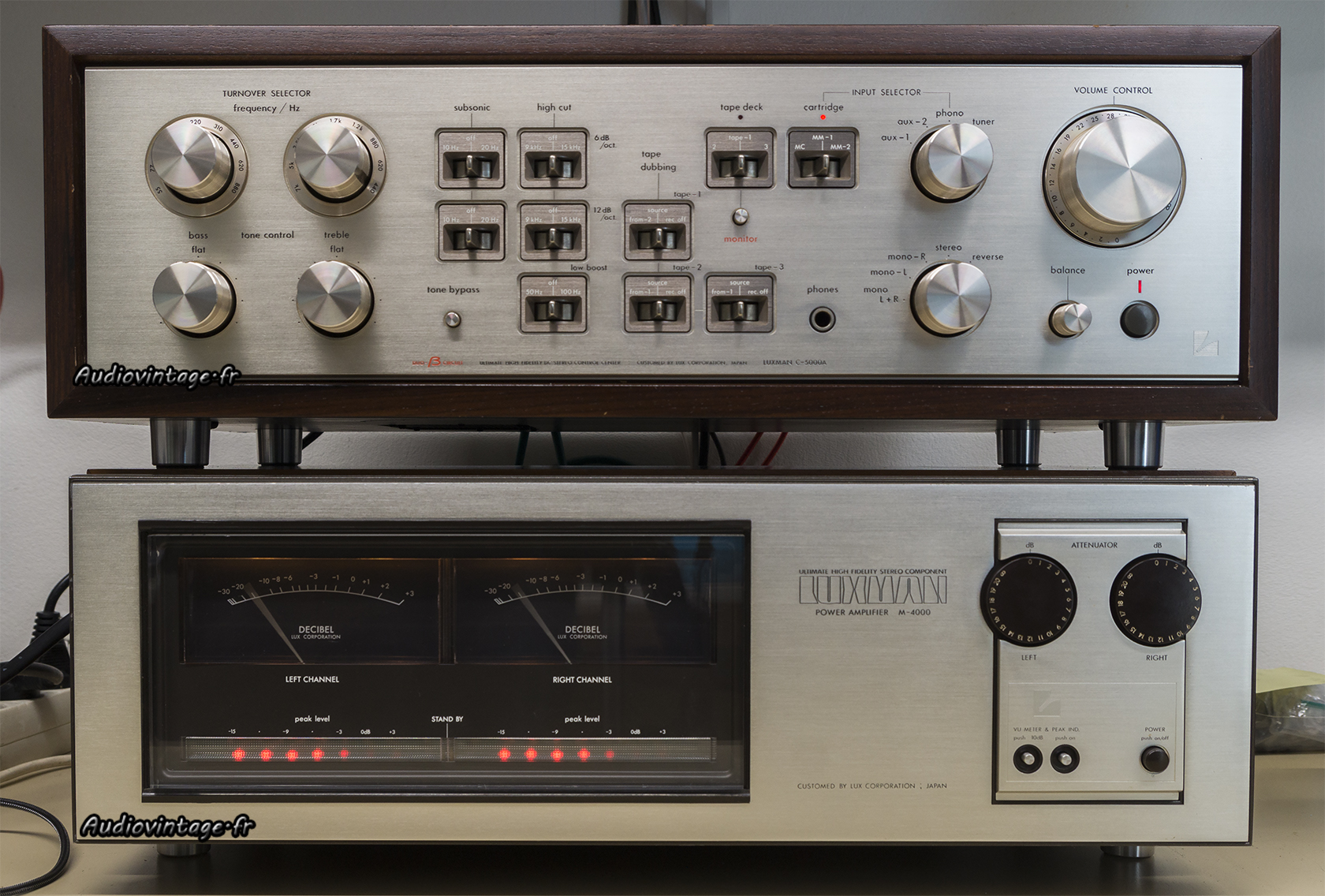

Le C-5000A est probablement l’un des préamplificateurs Luxman les plus rares.
J’ai la chance de pouvoir vous présenter un exemplaire de celui-ci, en 100v bien sûr, car japonais.
Révision complète de la bête au programme.
Il fonctionne. Je note quelques mauvais contacts dans les commandes.

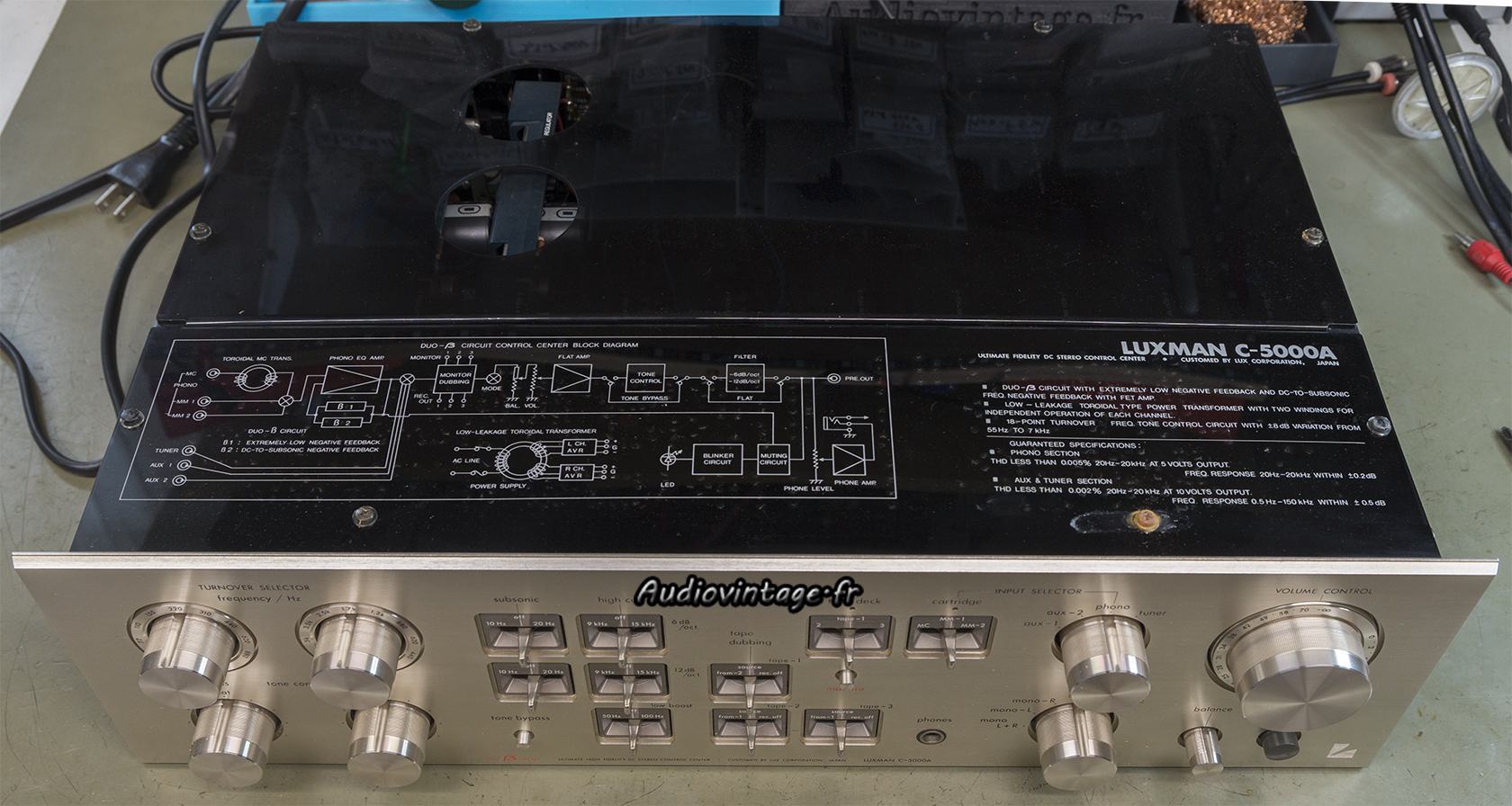

Une fois retiré le coffret en bois, il y a encore un double capot en plexi semi-transparent.
Les deux trous sont situés au niveau des circuits d’alimentations.
Le C-5000A, par défaut n’a pas d’étage phono MC, mais on peut lui ajouter un transfo externe Luxman qui vient se brancher à l’arrière. Dans le cas présent, le propriétaire m’a confié un transfo Luxman 8030.

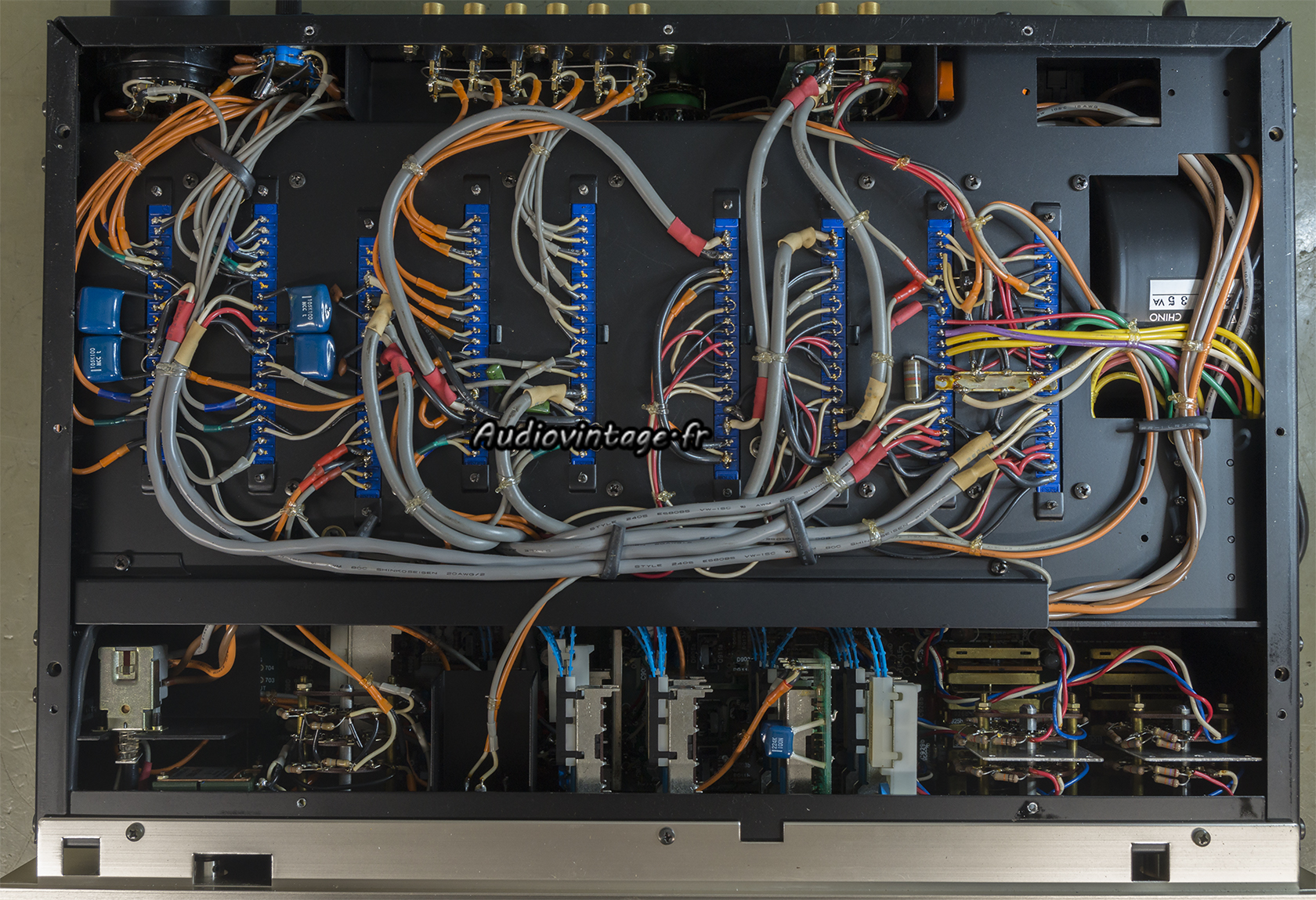

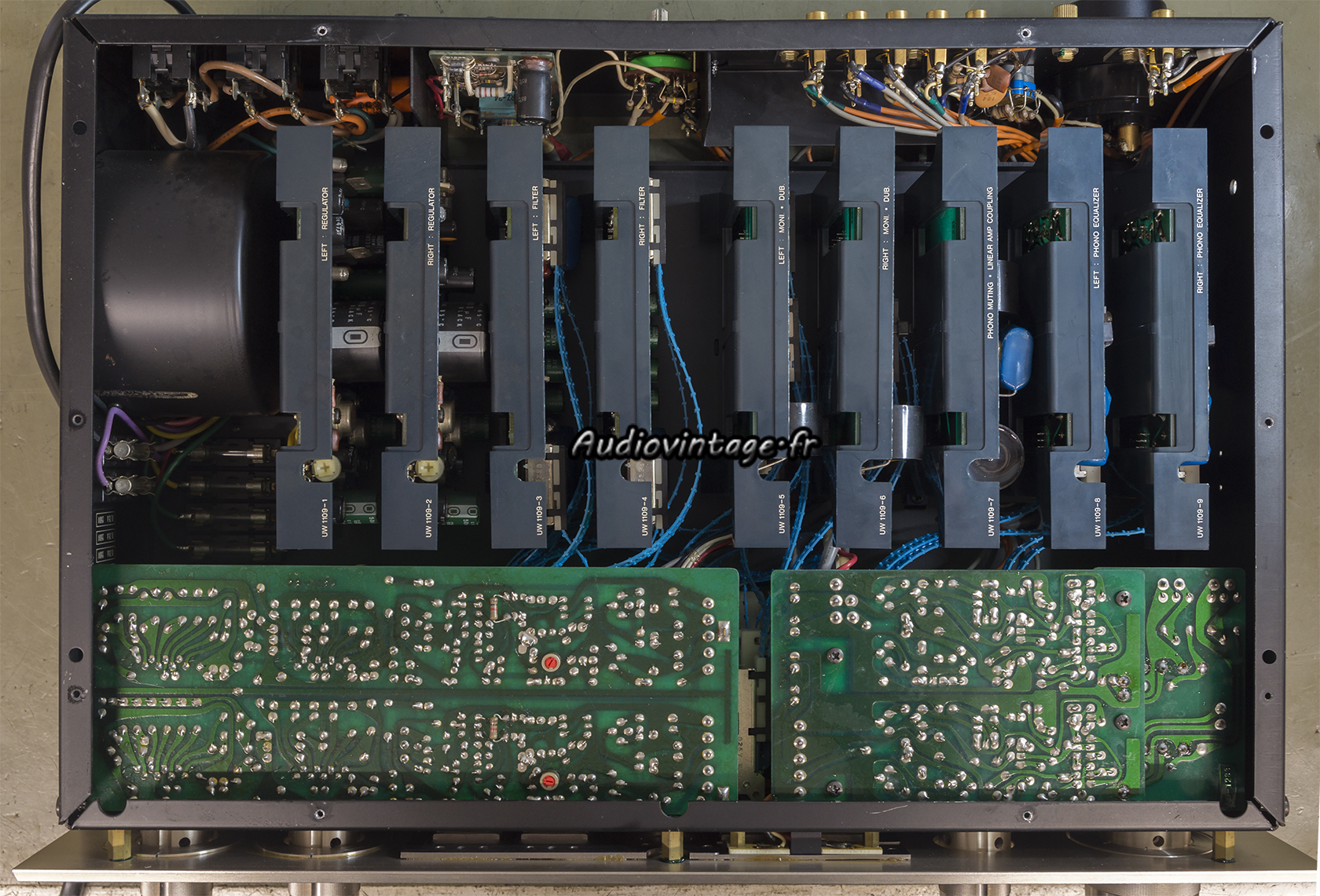

Sous l’appareil, on voit très bien l’implantation des circuits, bien rangés les uns à côté des autres. La quasi-totalité des commandes sont déportées directement sur les circuits.

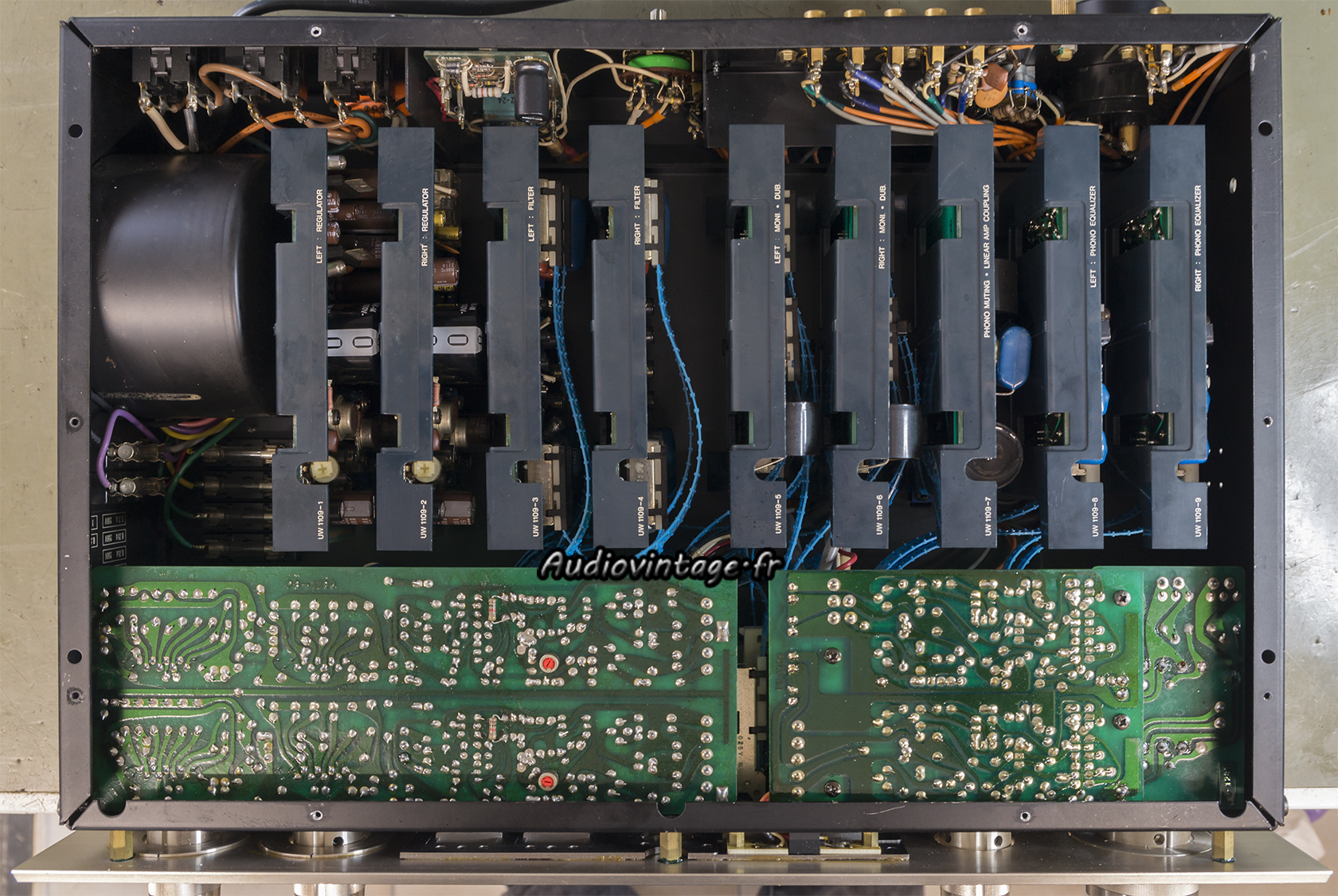

Dessus, sans les capots.
Les circuits sont labélisés, on notera qu’il y a un étage phono par canal, même chose pour les filtres, les circuits de monitoring et de copies, ainsi que les circuits d’alimentation, dont l’un supporte également l’amplificateur casque.
Quelques condensateurs chimiques remplacés.

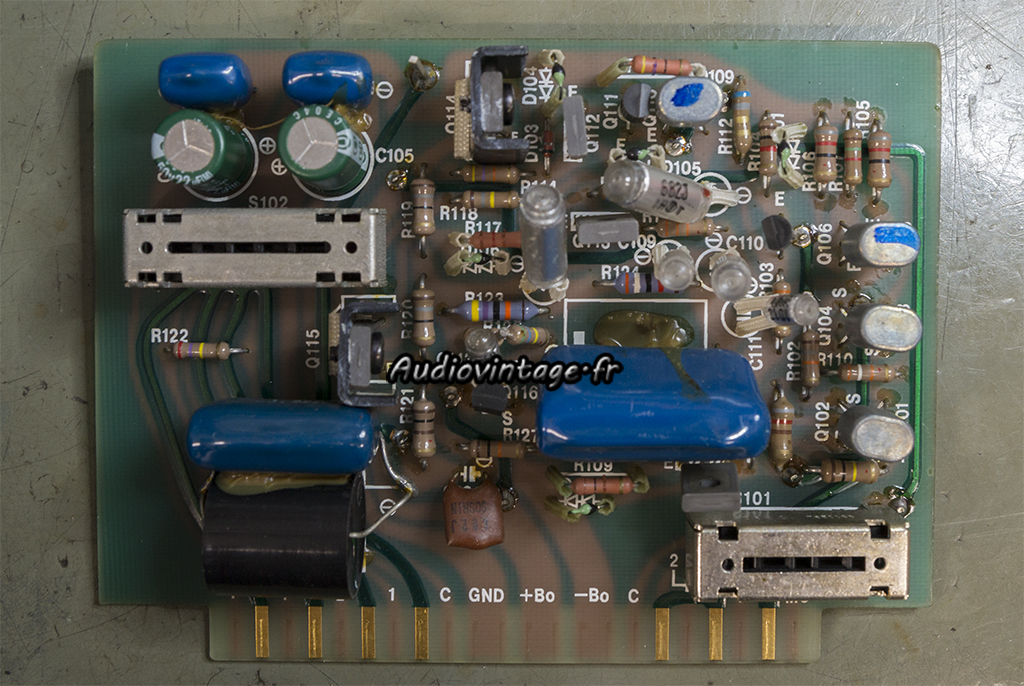

Le circuit droit reçoit les mêmes soins.

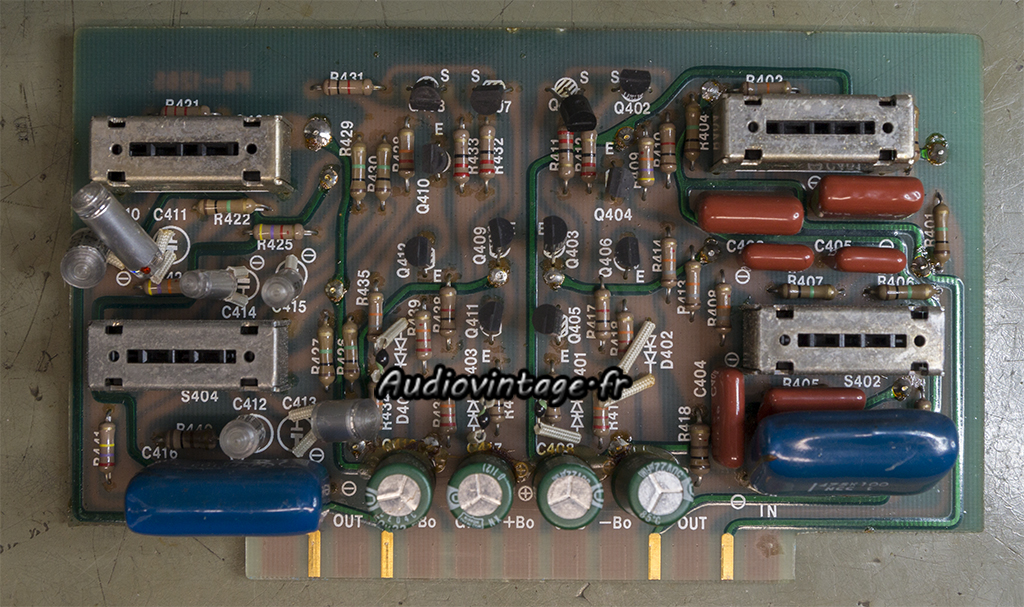

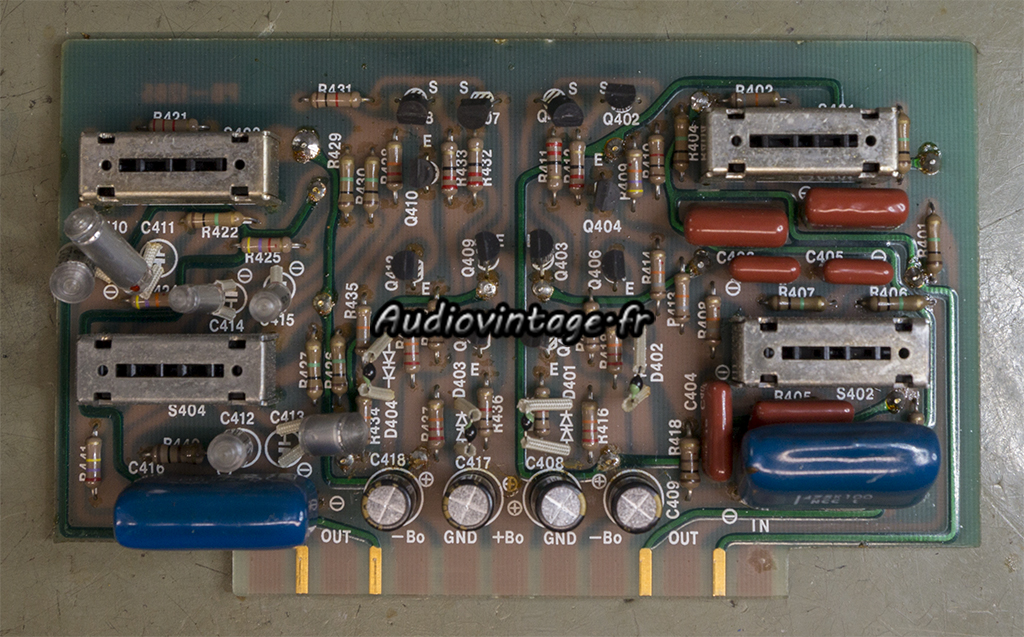

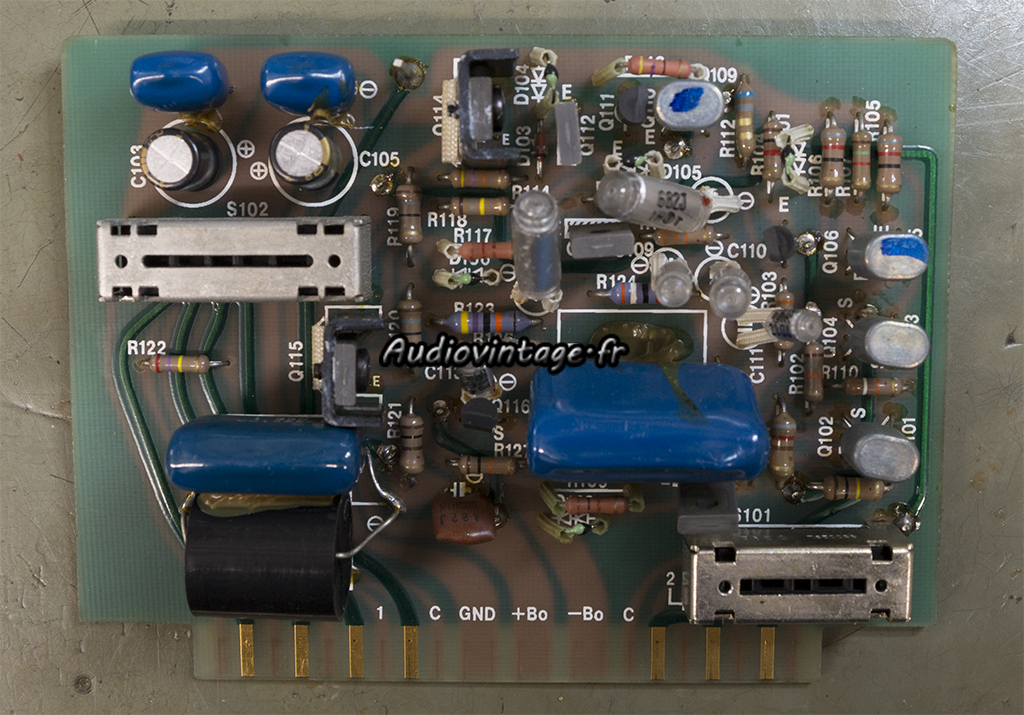

Le circuit des filtres gauche.
Condensateurs chimiques remplacés.
Même chose pour le canal droit.

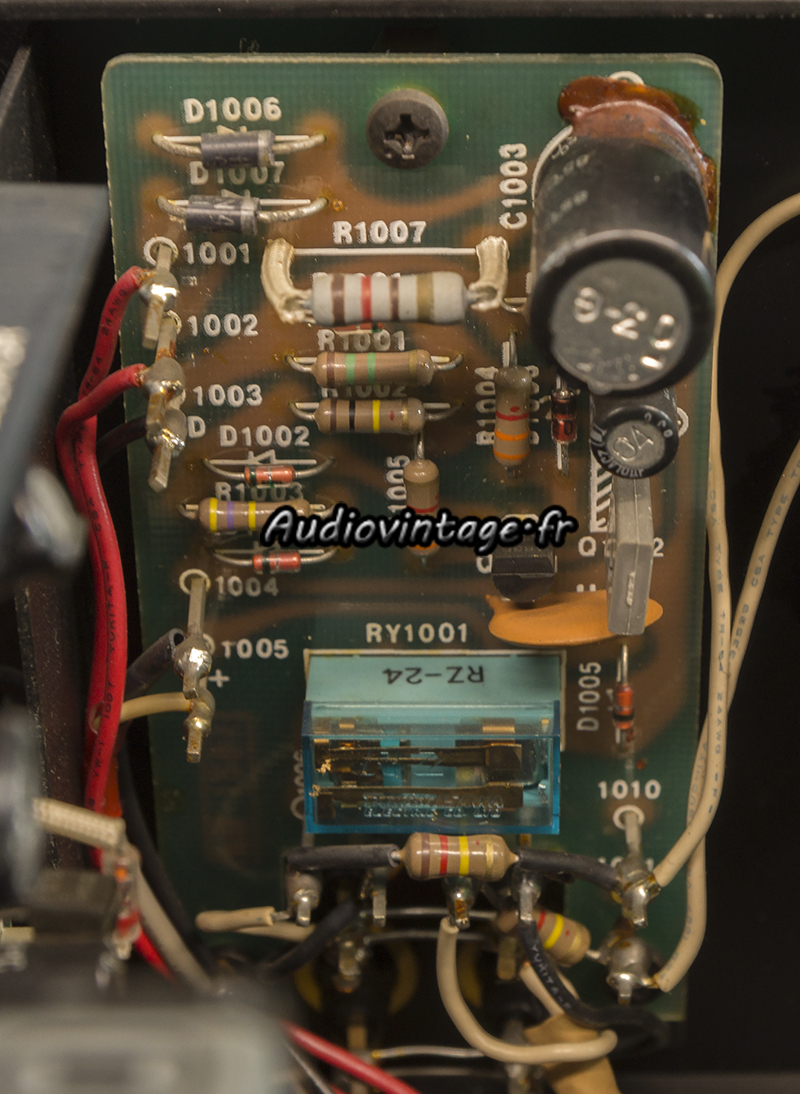

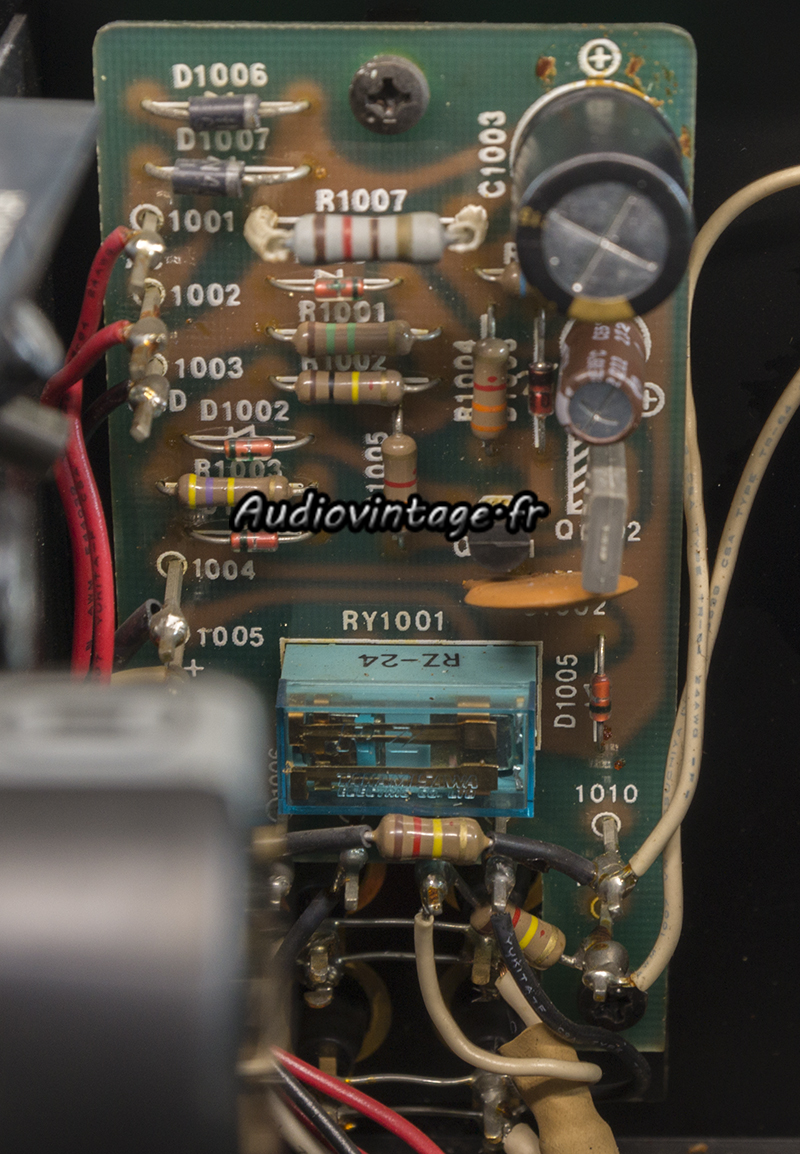

Le circuit de muting est placé au plus près des sorties.
Condensateurs chimiques neufs.

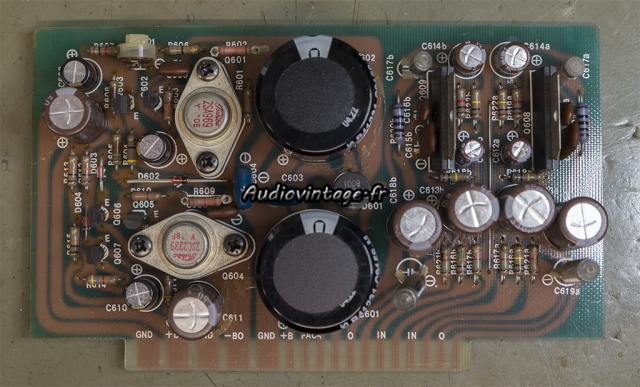

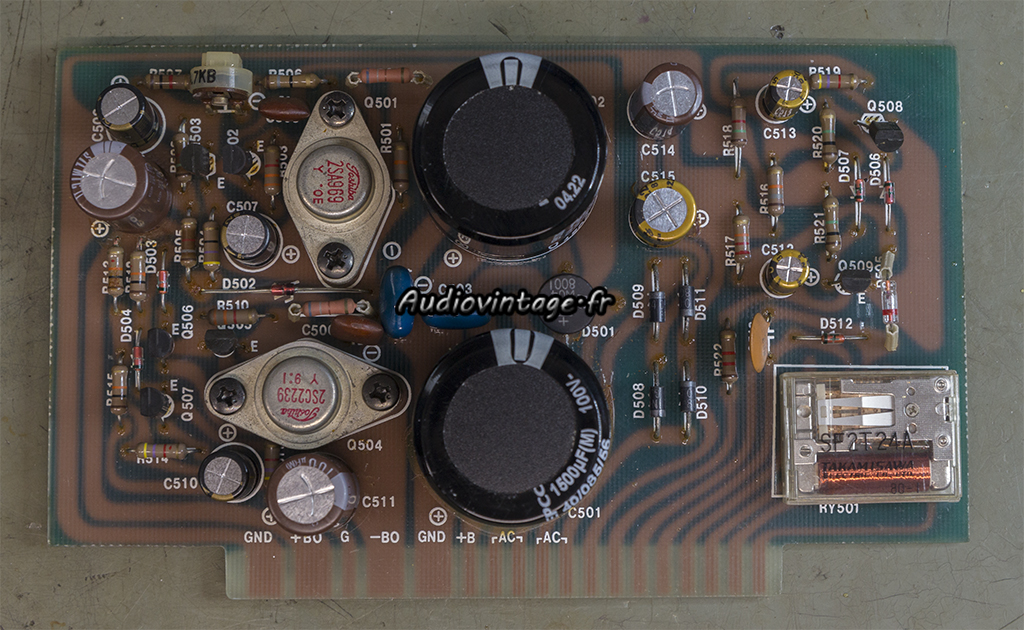

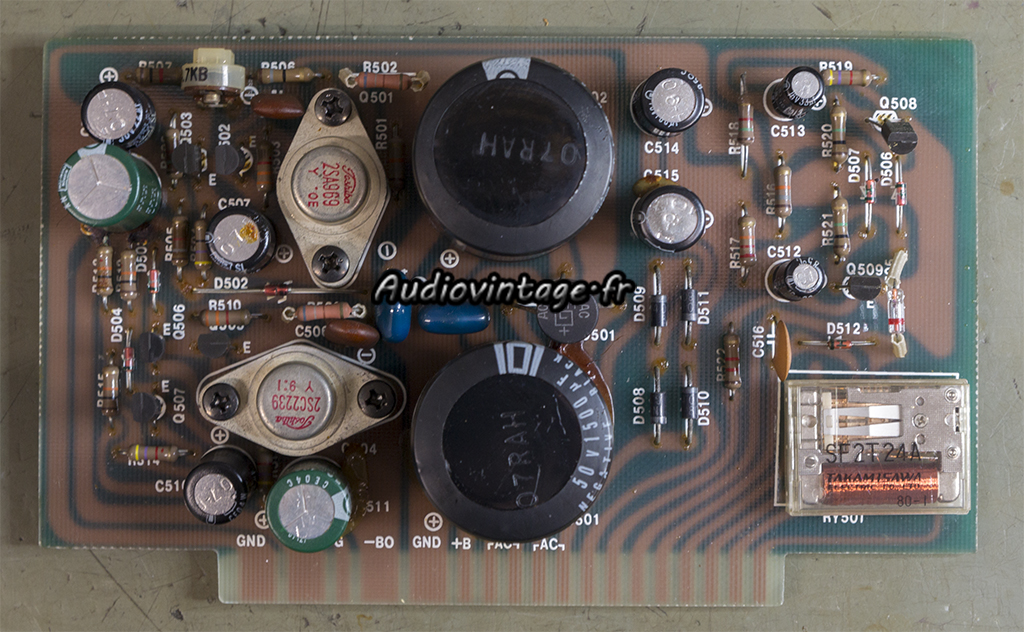

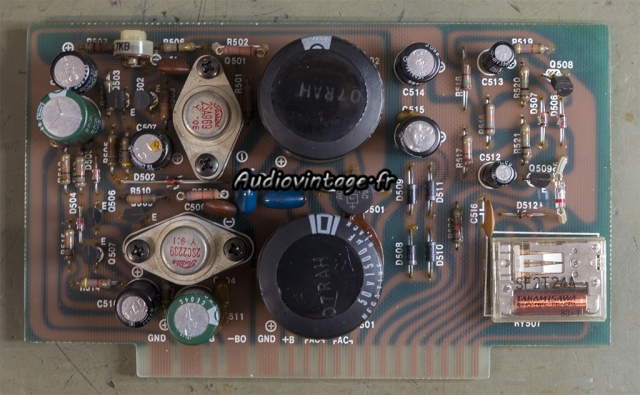

Le circuit d’alimentation droit.
Condensateurs chimiques neufs.

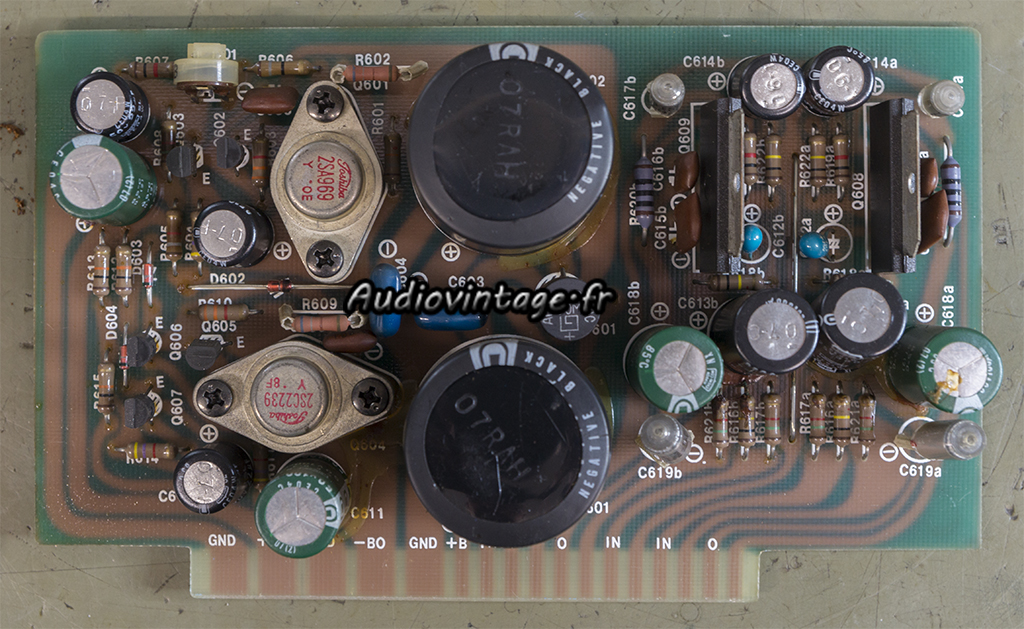

Le circuit d’alimentation gauche, avec le circuit d’amplification casque.
Condensateurs chimiques neufs également.
Quelques autres condensateurs chimiques difficilement visibles sont remplacés.
Les commandes sont nettoyées, les tensions d’alimentation sont ajustées. Terminé.
Connectique, avec le transfo MC bien visible à gauche.
Les mesures sur entrée Aux :
Distorsion à 1v en sortie, entrée aux, tone defeat.
Distorsion à 18v en sortie, entrée aux, tone defeat.

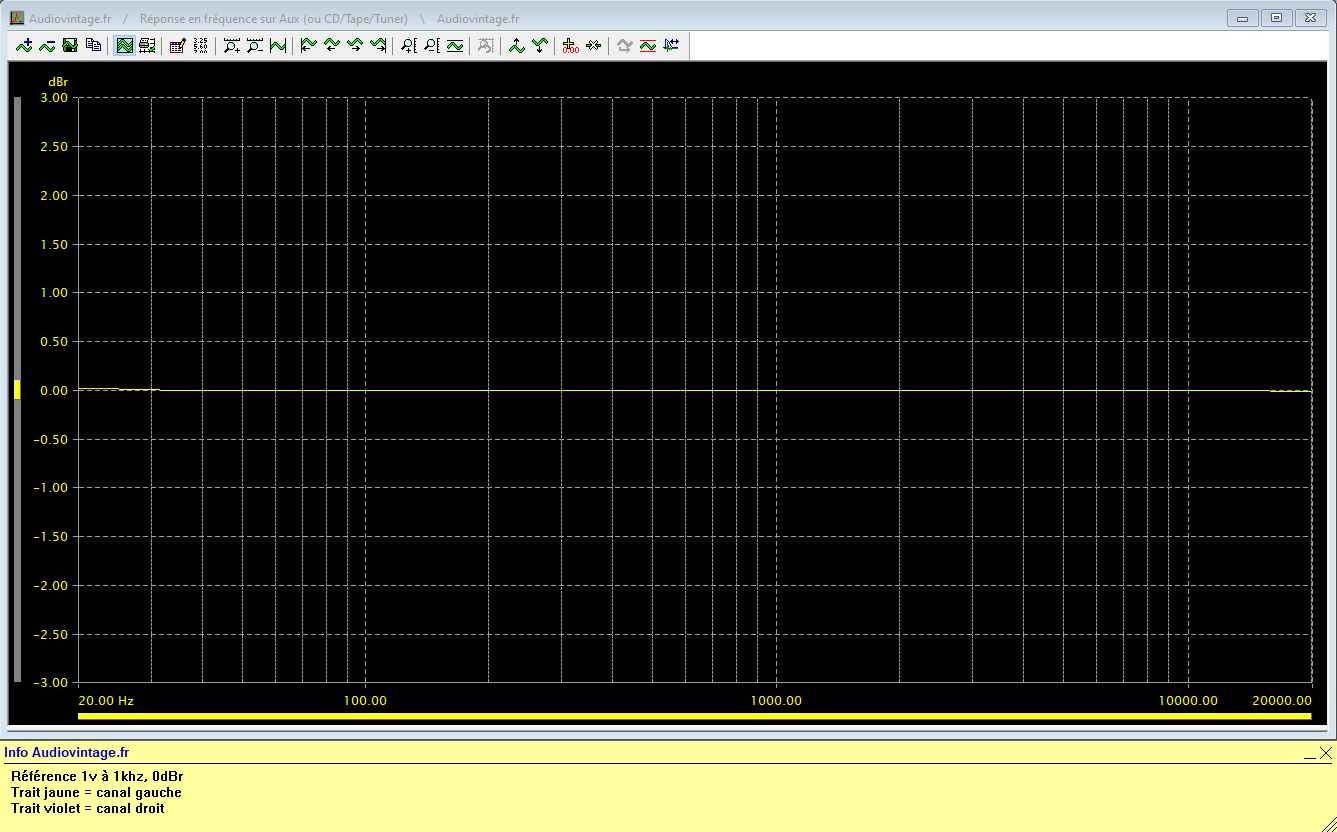

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

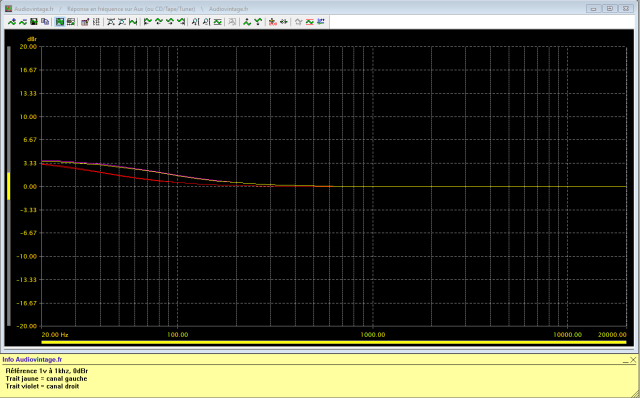

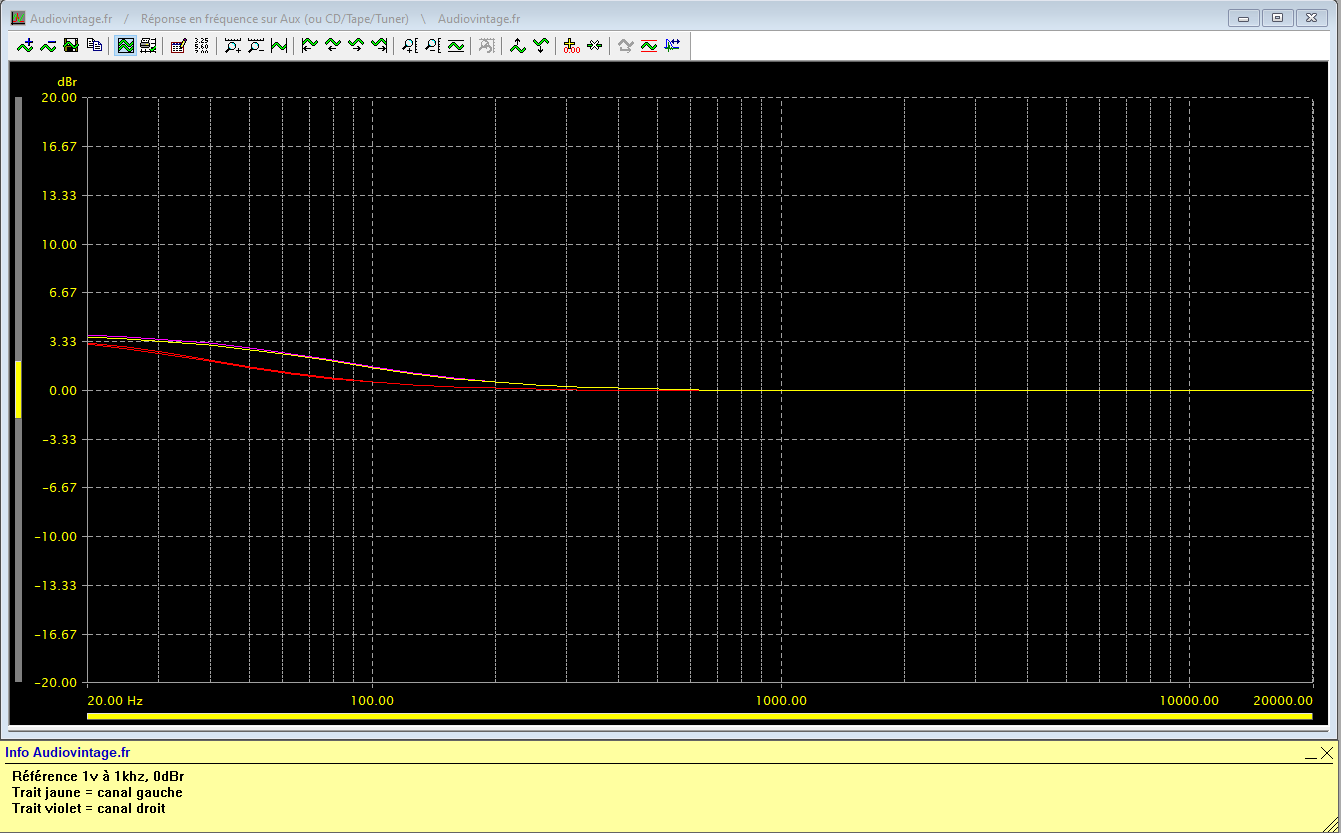

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, low boost 50hz puis 100hz.

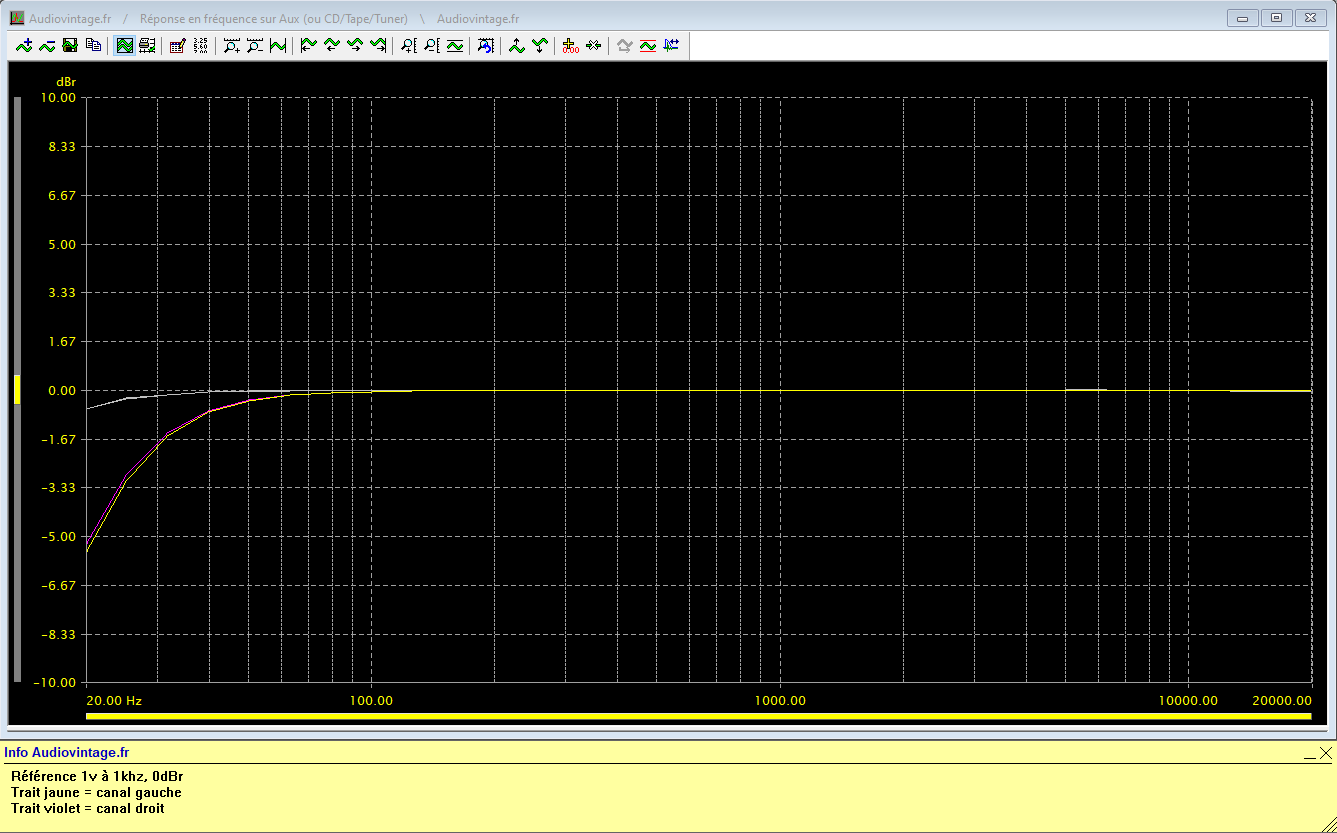

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtre subsonic 6db+12b 10hz puis 20hz.
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, hi-cut 6db+12b 9khz puis 15khz.

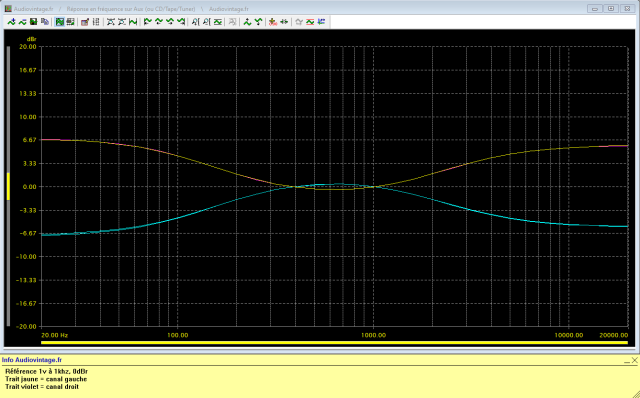

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

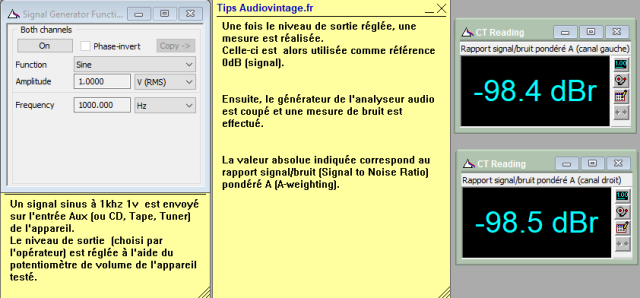

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

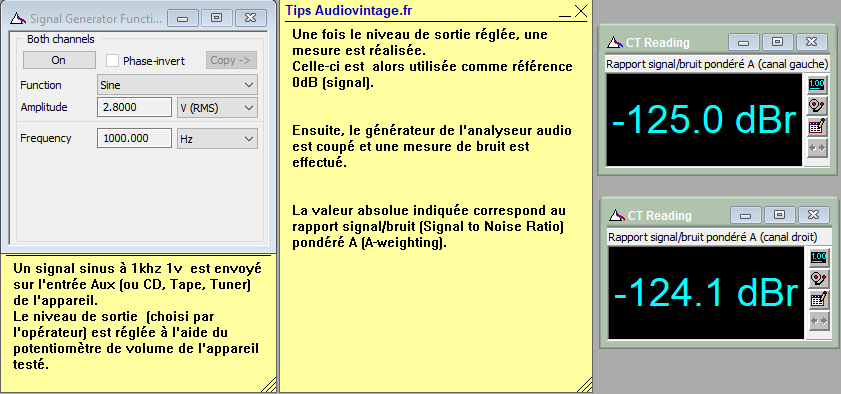

Rapport signal bruit à 18v en sortie, entrée aux, tone defeat.
Les mesures sur entrée phono MM :
Distorsion à 1v en sortie, entrée phono MM, tone defeat.

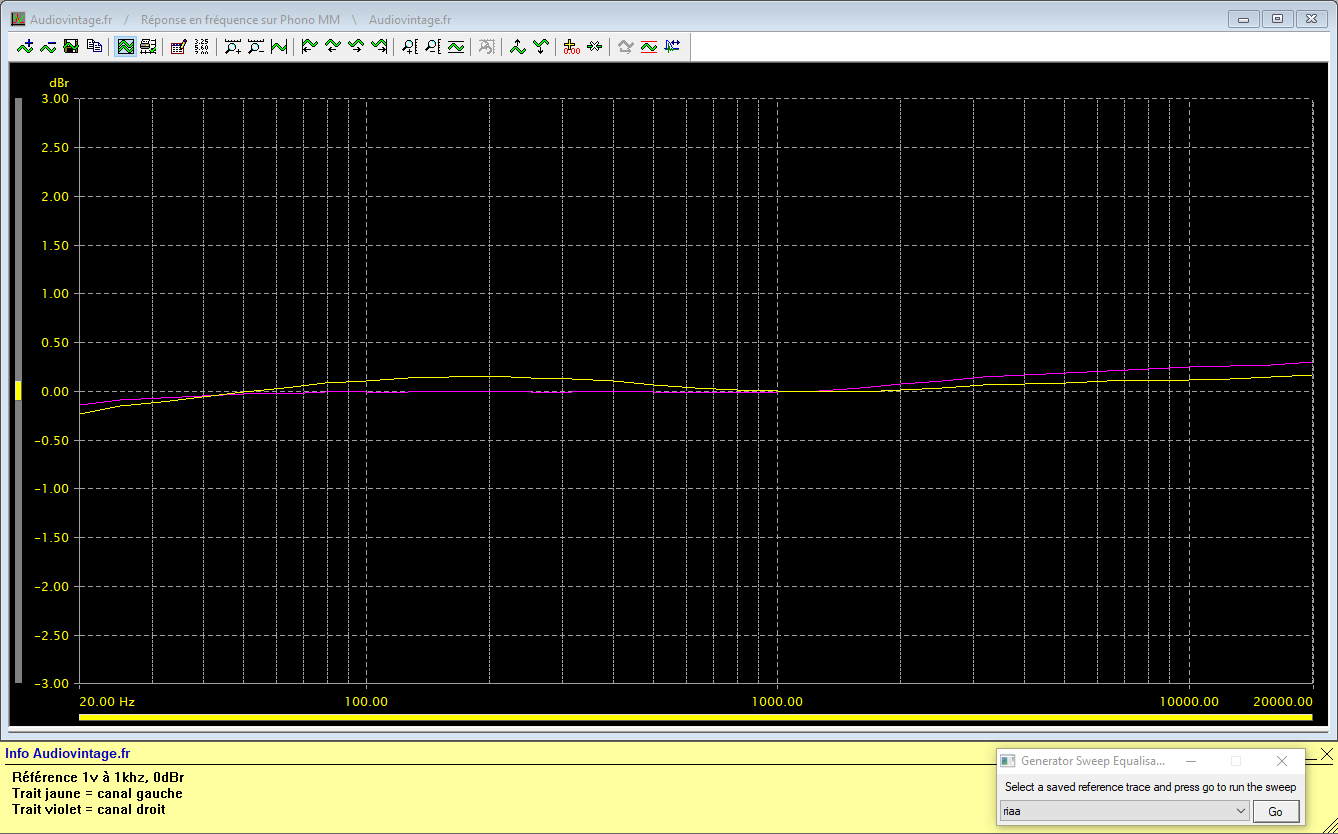

Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.
Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.
Rapport signal bruit à 18v en sortie, entrée phono MM, tone defeat.
Les mesures sur entrée phono MC :

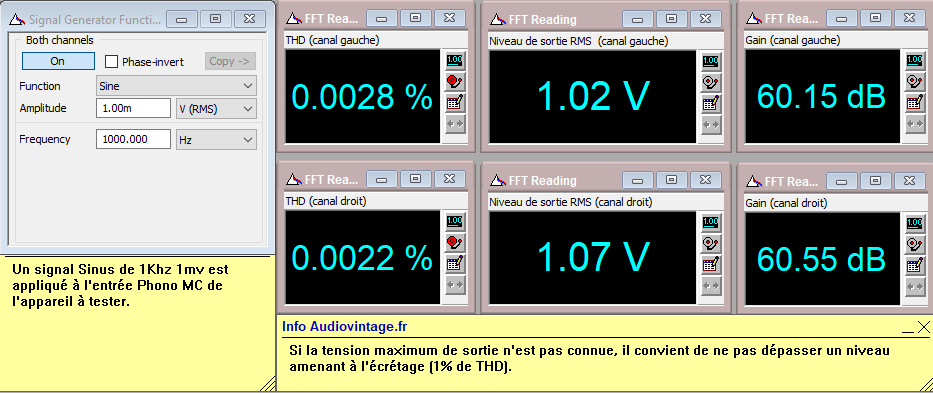

Distorsion à 1v en sortie, entrée phono MC, tone defeat.
Pour cause de mauvais paramétrage de l’analyseur audio, vous n’aurez pas la réponse en fréquence en utilisation phono MC.
Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

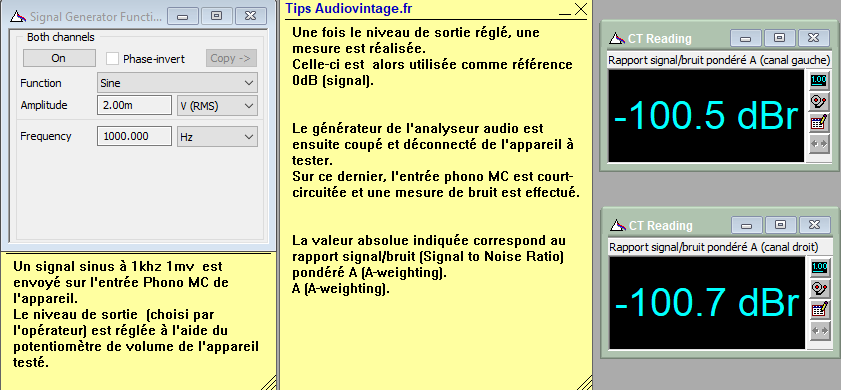

Rapport signal bruit à 18v en sortie, entrée phono MC, tone defeat.
Les mesures à l’oscilloscope :

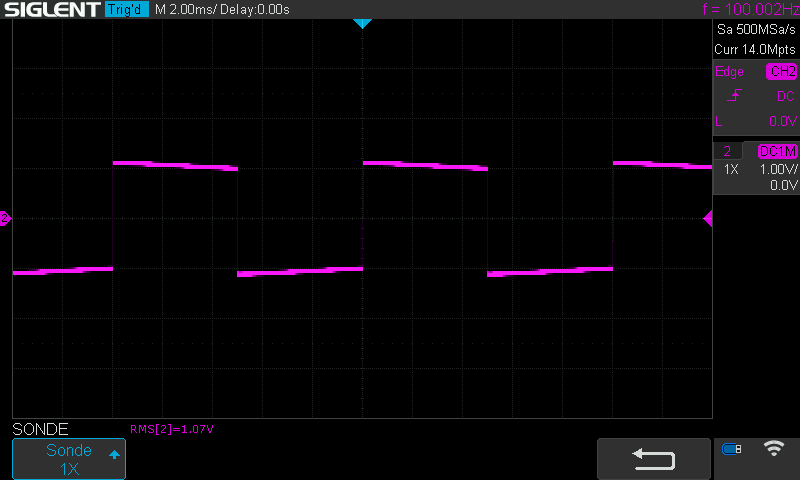

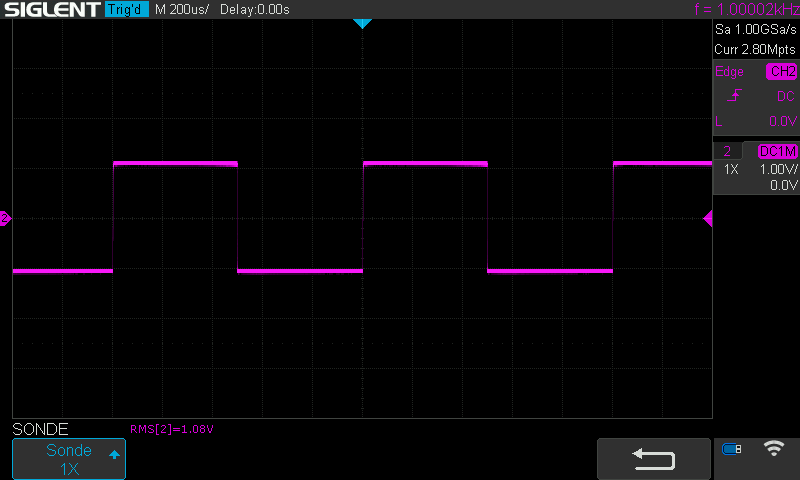

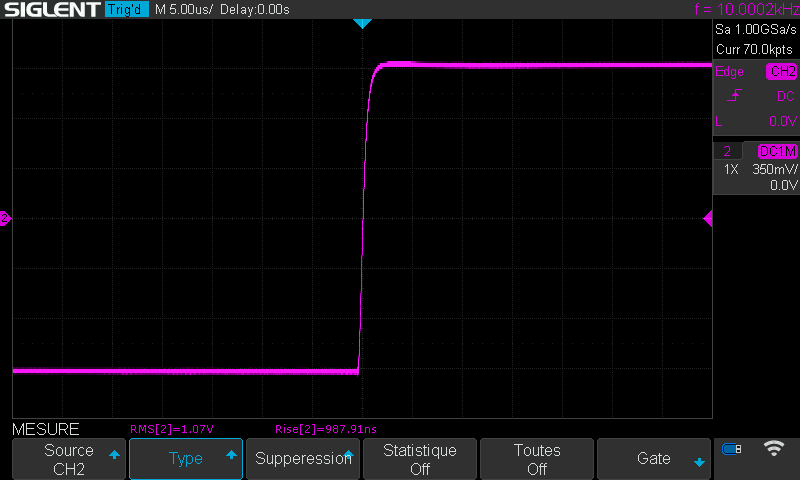

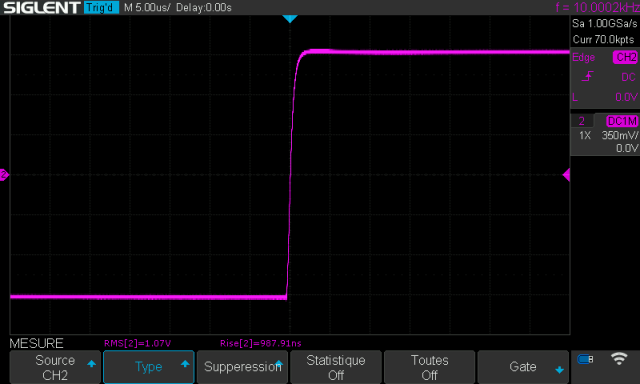

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
