Un second préamplificateur Yamaha C-4 sur Audiovintage, qui fait donc suite au précédent présenté ici.

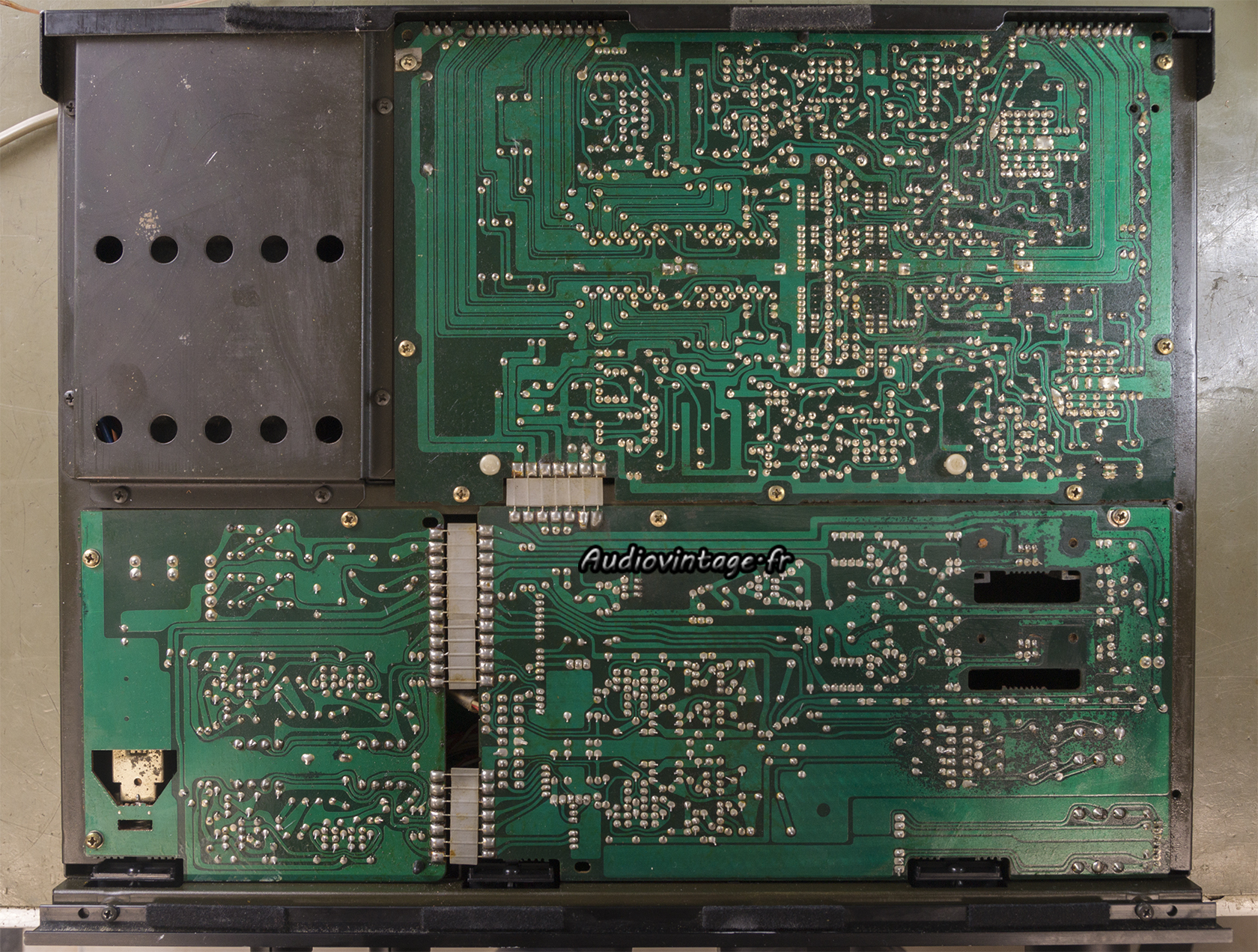

Le C-4 est encore fonctionnel. Je note divers soucis à l’utilisation en grand partie due à l’état de très nombreuses soudures qui sont le point noir de cet appareil (et de beaucoup d’autres…)

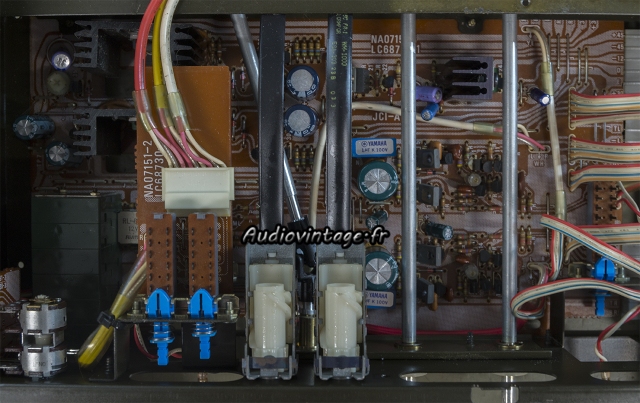

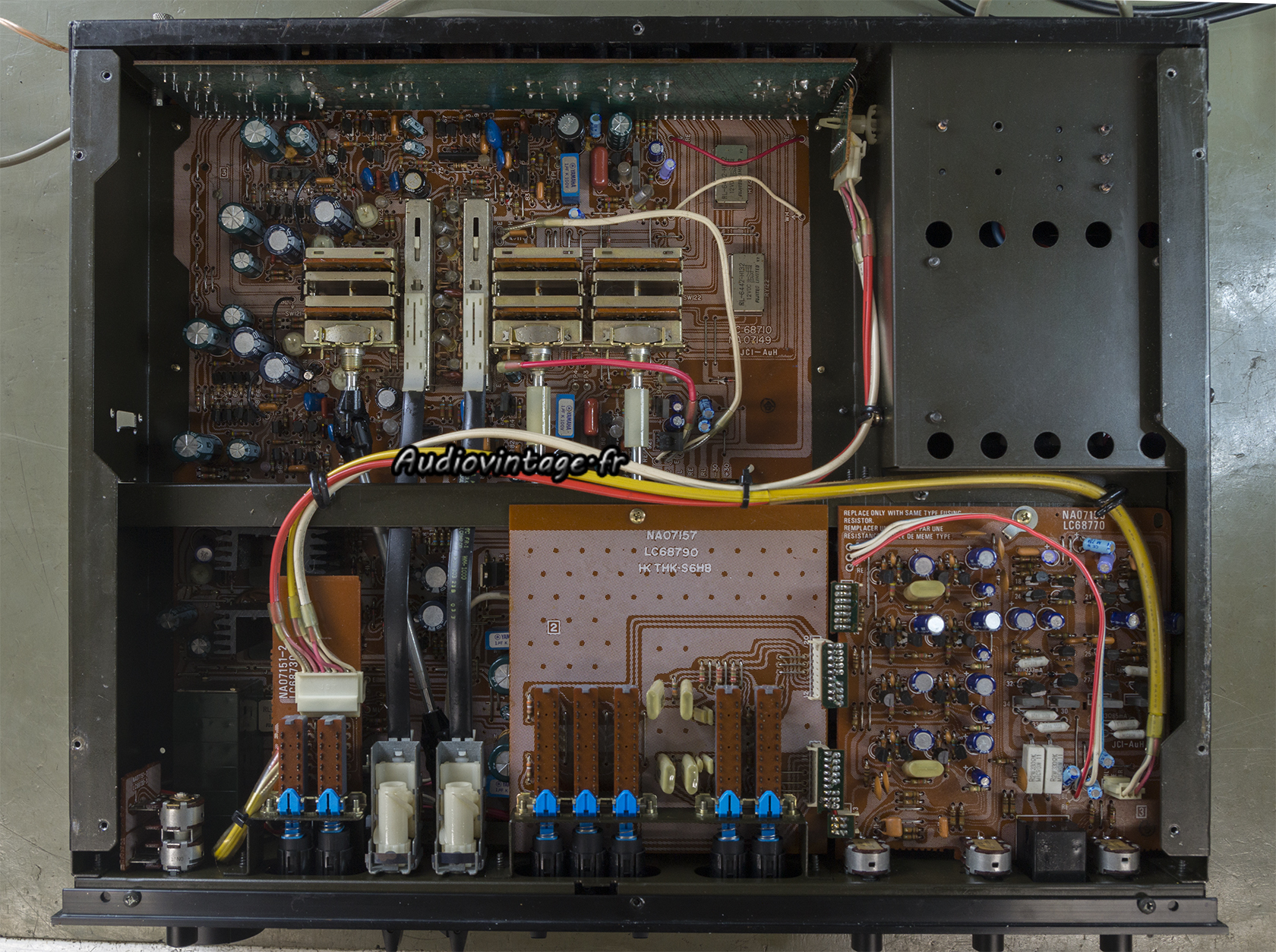

Une révision complète est au programme.

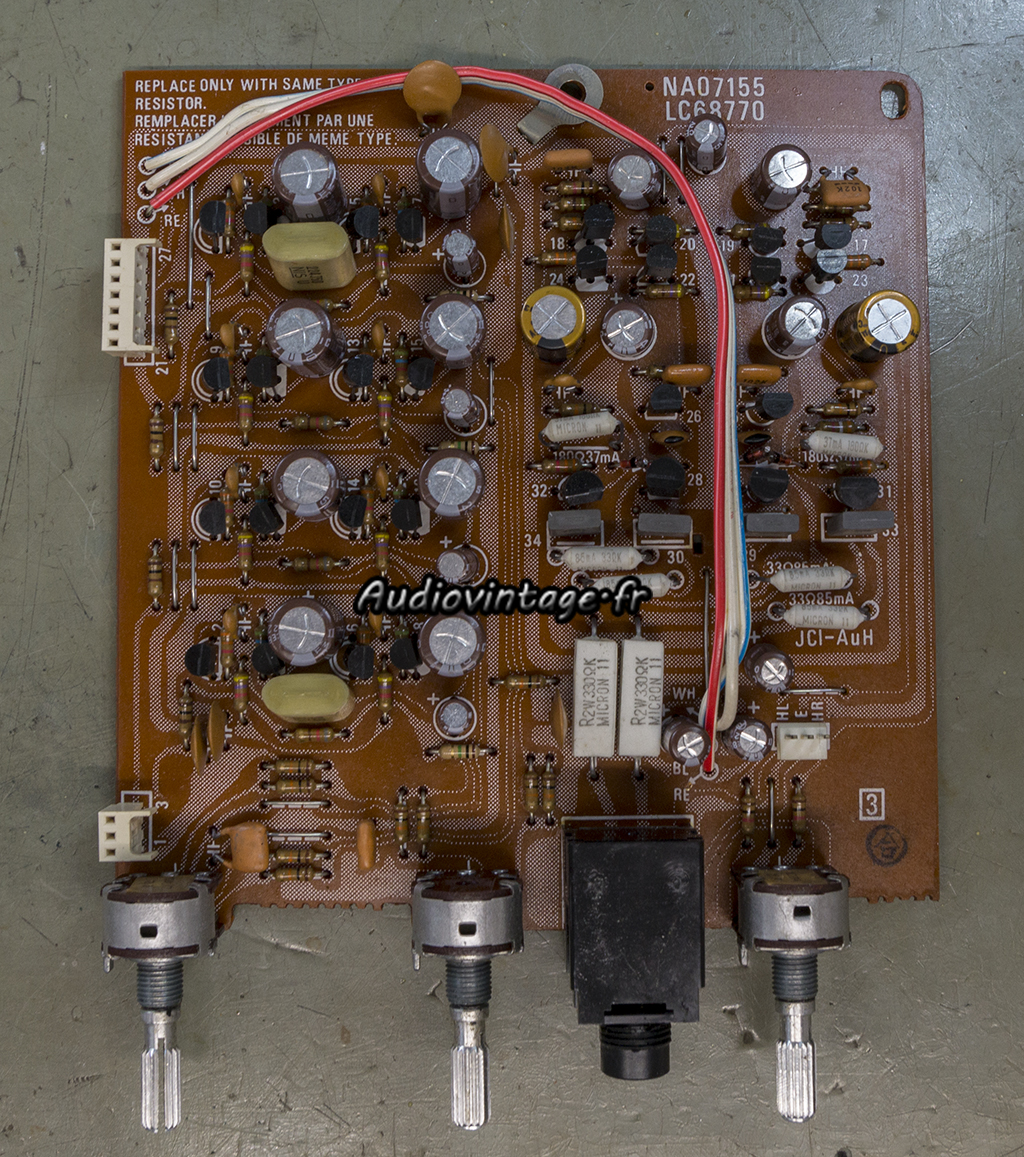

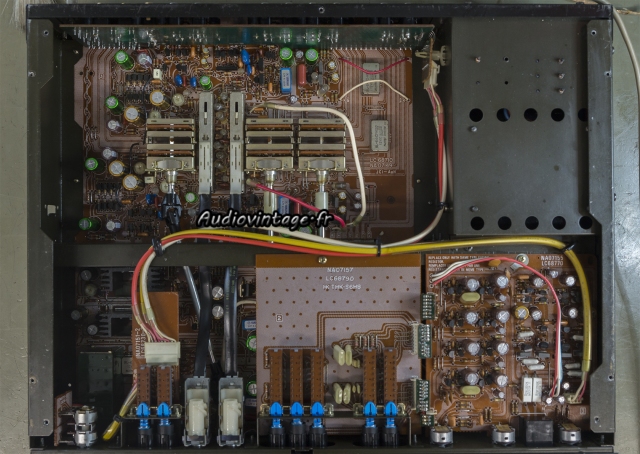

Retrait du circuit supportant ente autre chose, l’amplificateur casque.

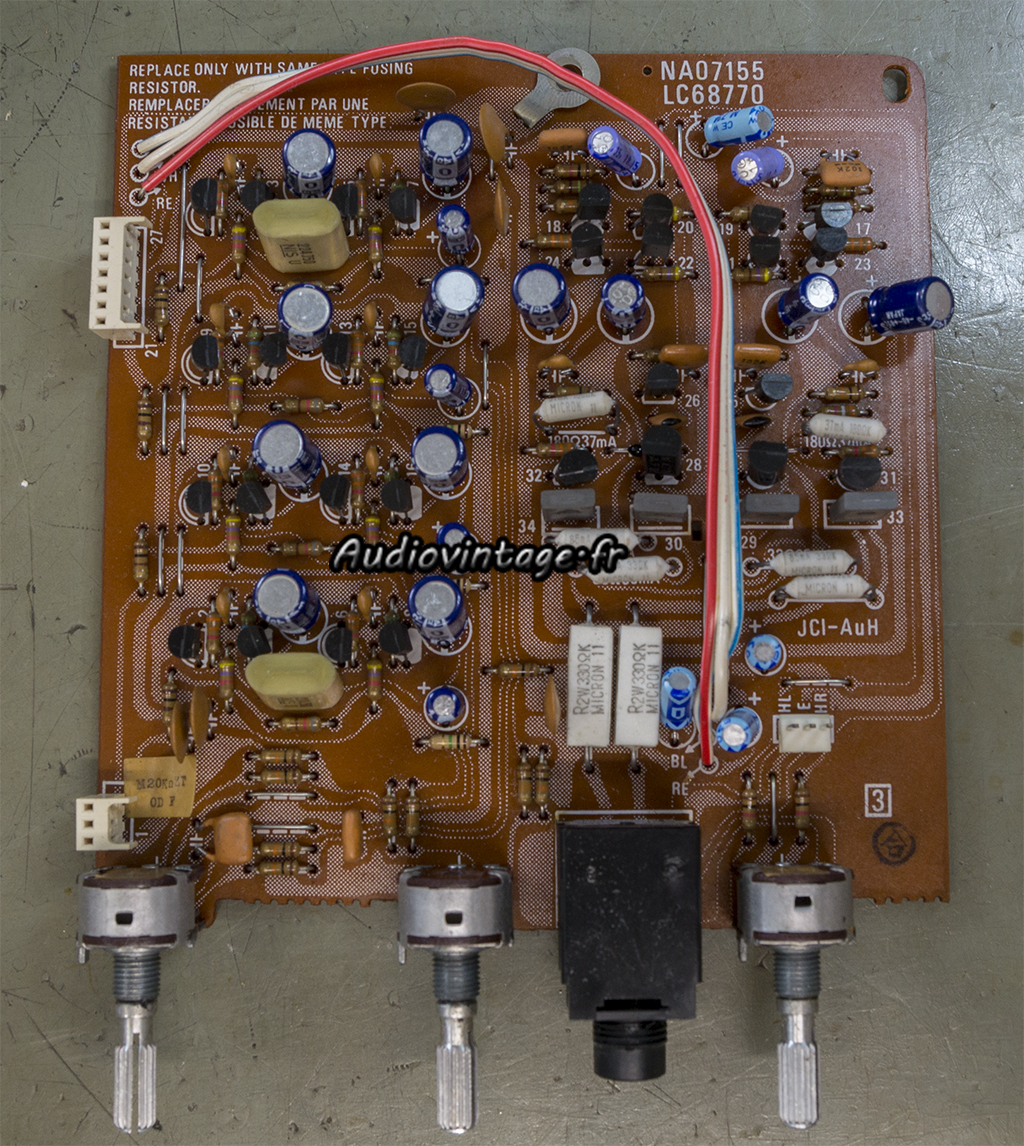

Tous les condensateurs chimiques sont remplacés. De nombreuses soudures sont refaites.

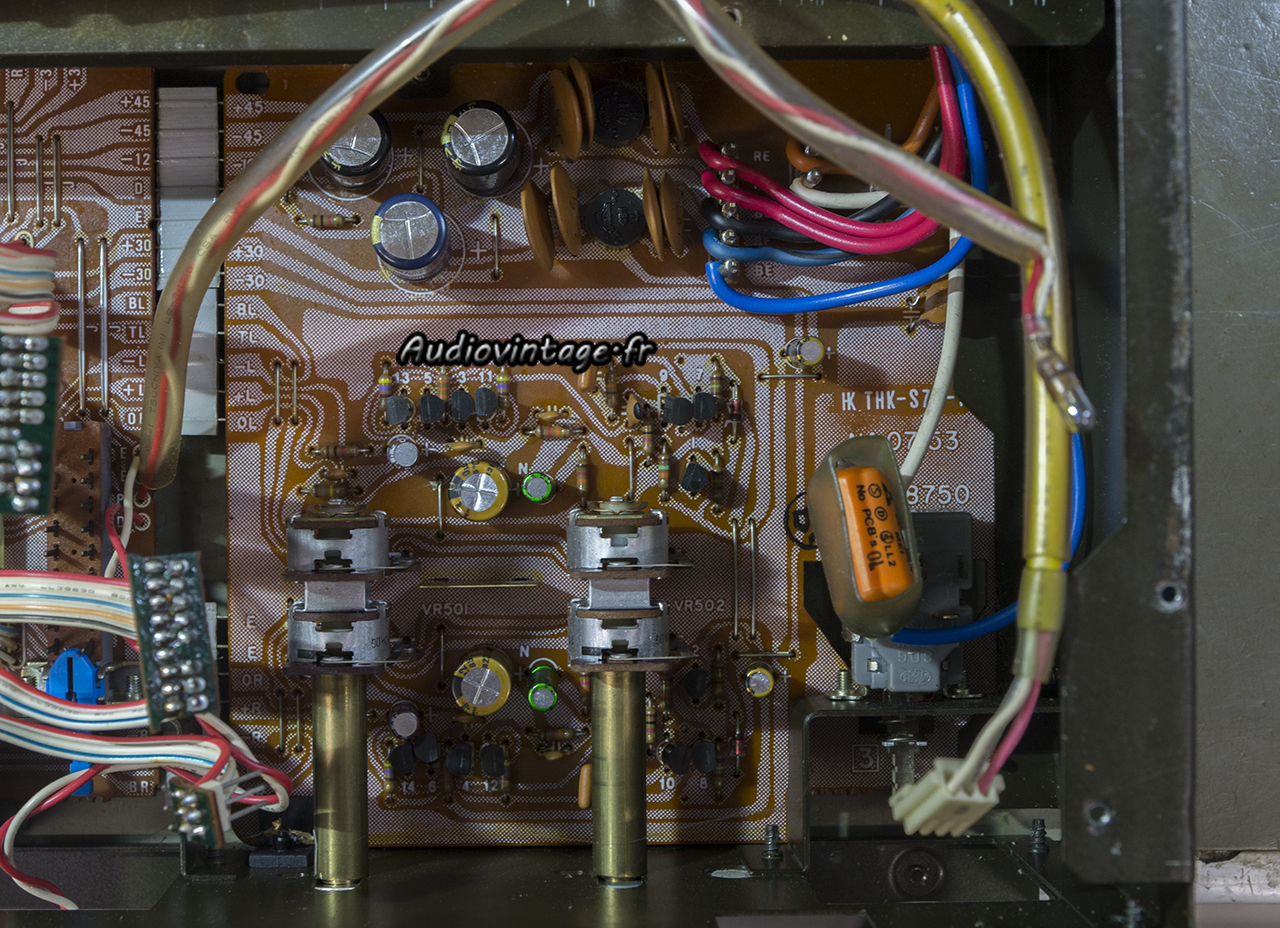

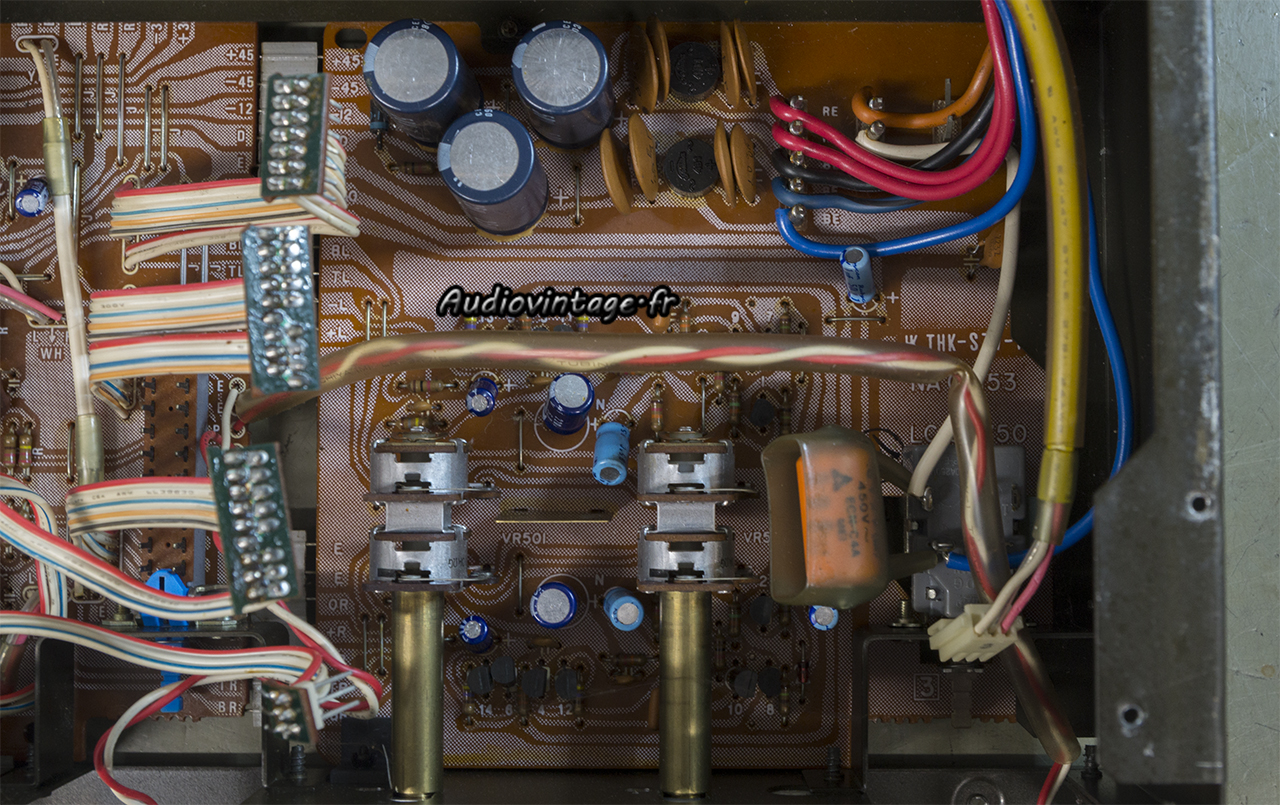

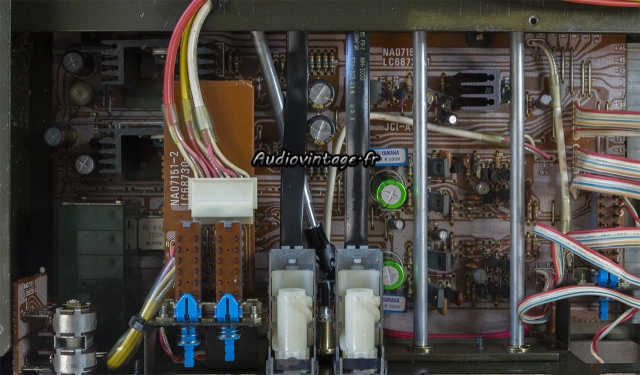

Le circuit d’alimentation.

Condensateurs chimiques remplacés.

Le circuit Flat-Amp.

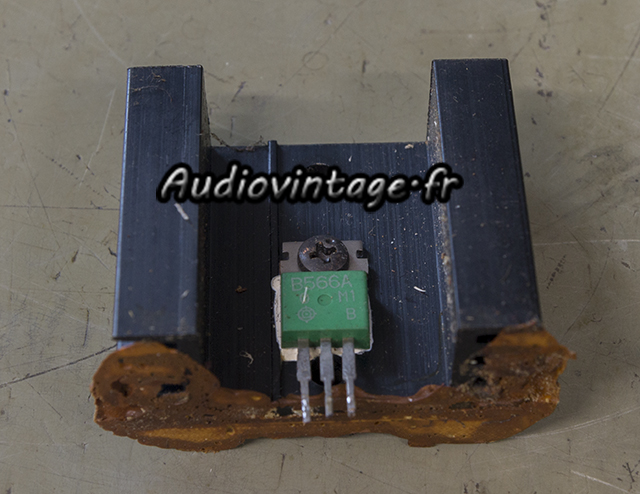

Sur cet exemplaire (et donc pas sur tous), les énormes radiateurs sont simplement collés sur le circuit.
Aucune chance que cela tiennent dans le temps, vu le poids, les soudures sous les transistors lâchent, sans compter la colle qui vient corroder les pattes des composants aux alentours.
Au remontage, les deux radiateurs seront vissés sur le circuits, les trous sont déjà prévus.

Condensateurs chimiques remplacés.

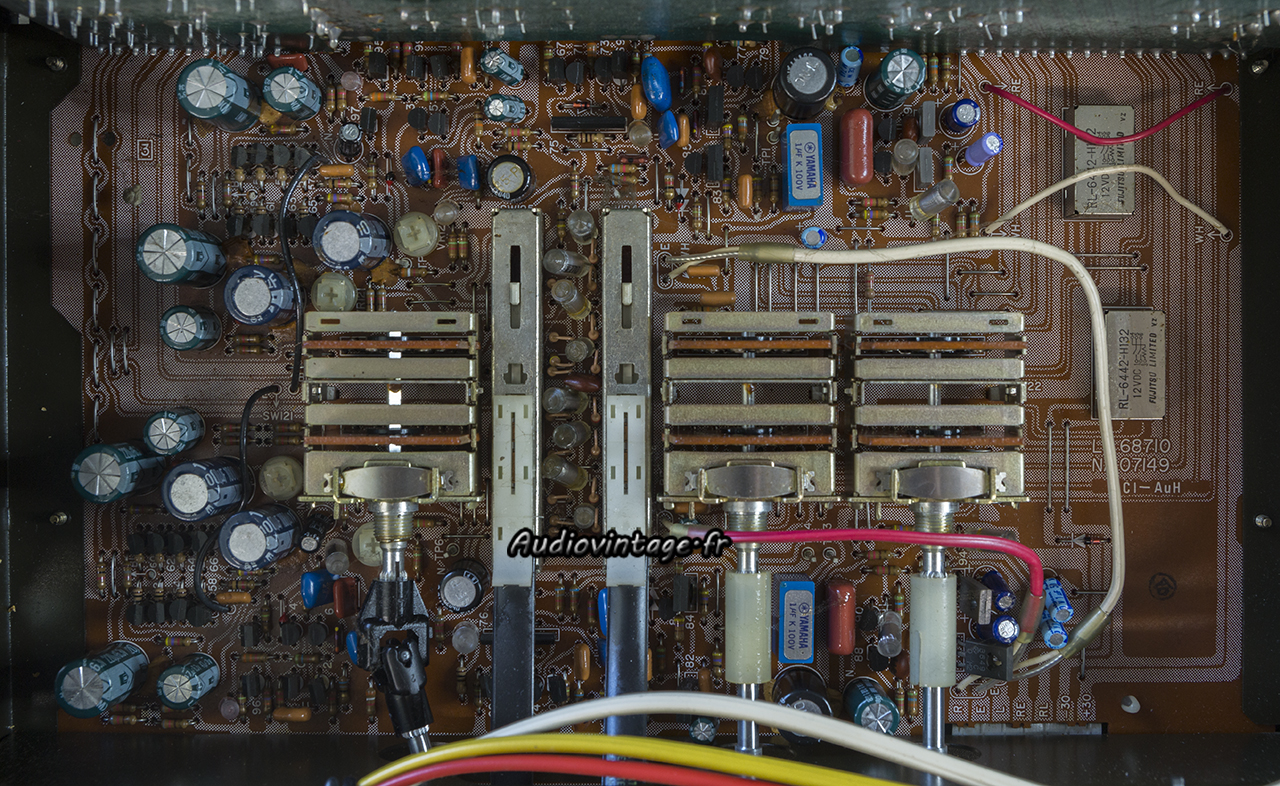

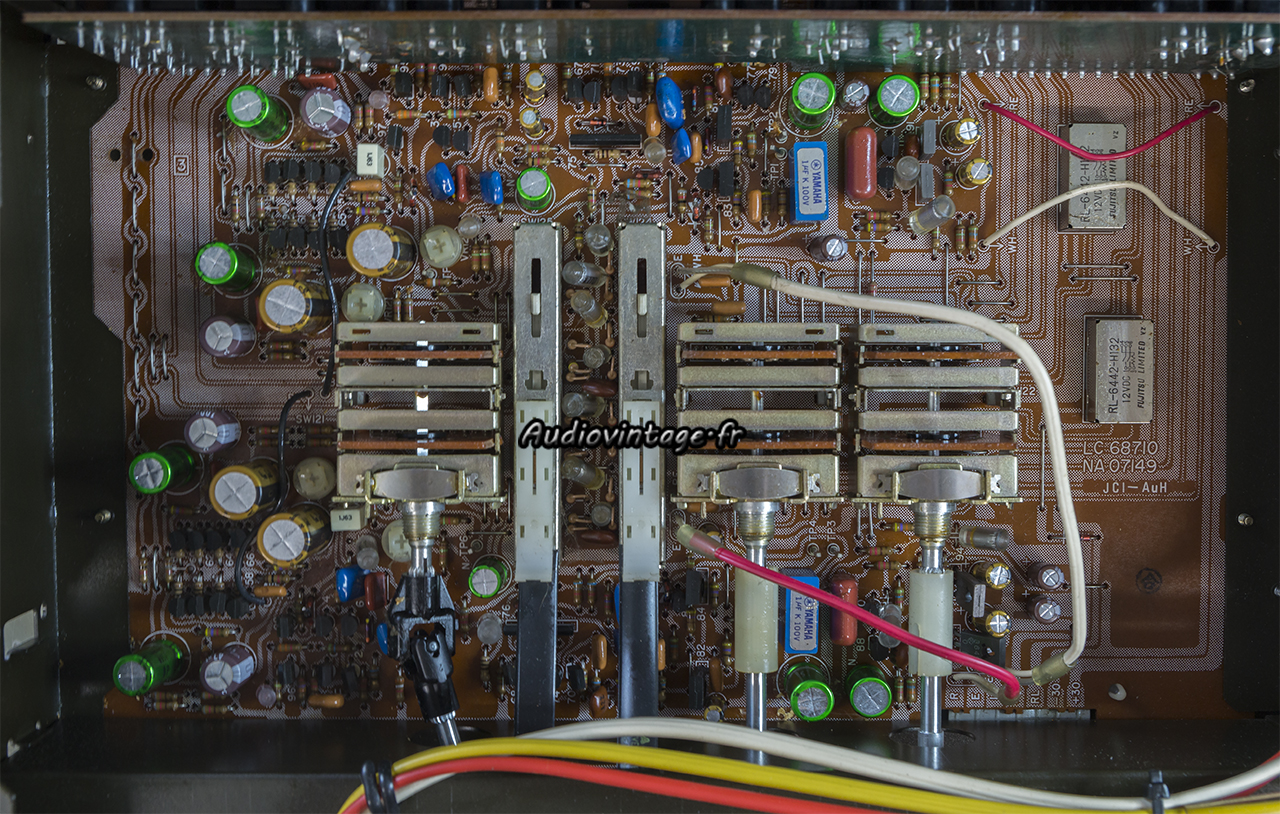

Le circuit qui regroupe tout ce qui est phono.

Condensateurs chimiques remplacés ainsi que certaines diodes.

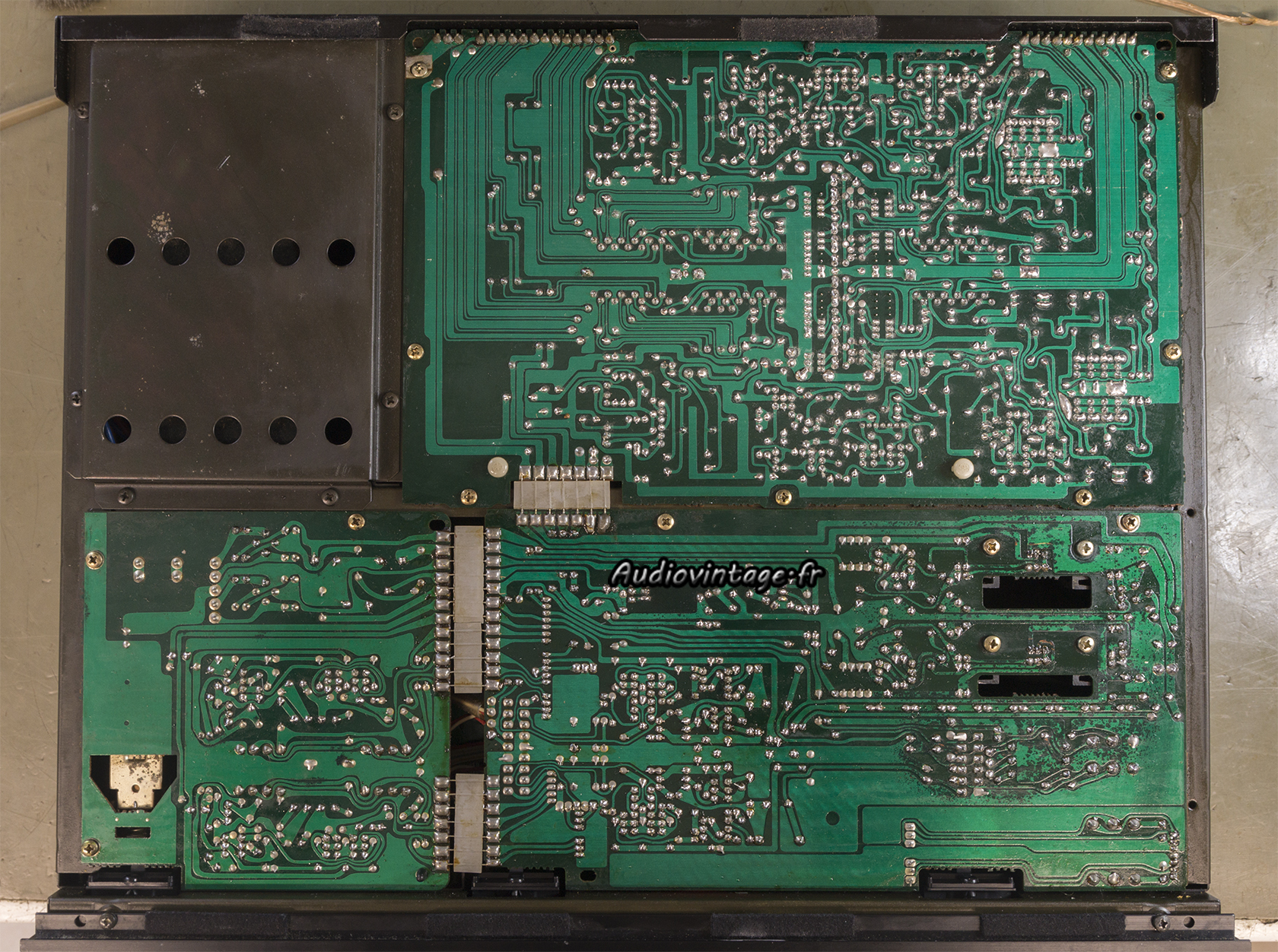

La grande majorité des soudures sont refaites.

Les commandes ont été nettoyées, une ampoule remplacée et les réglages effectués. Terminé.

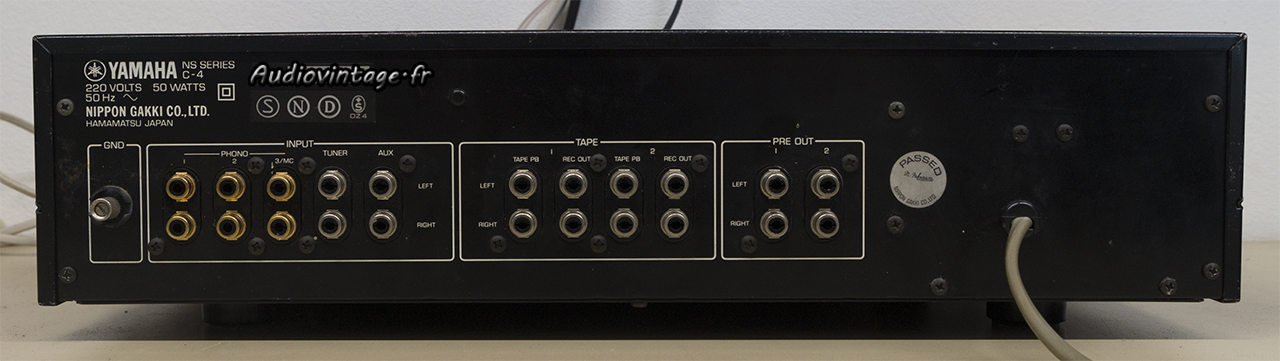

Connectique.

Les mesures sur entrée Aux :

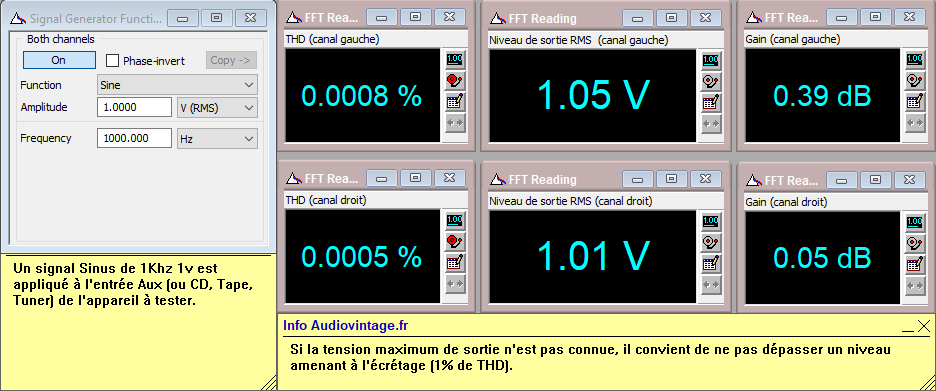

Distorsion à 1v en sortie, entrée aux, tone defeat.

Distorsion à 12v en sortie, entrée aux, tone defeat.

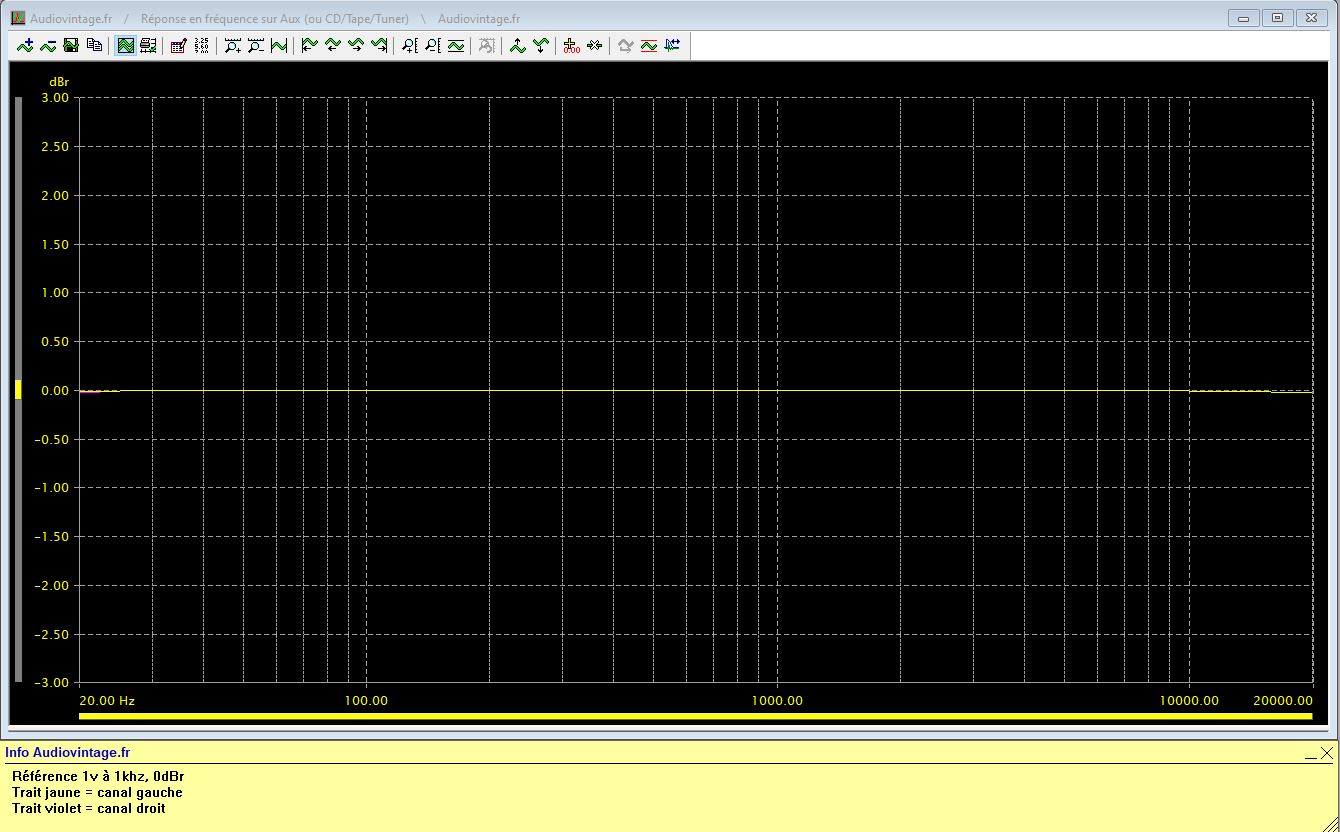

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

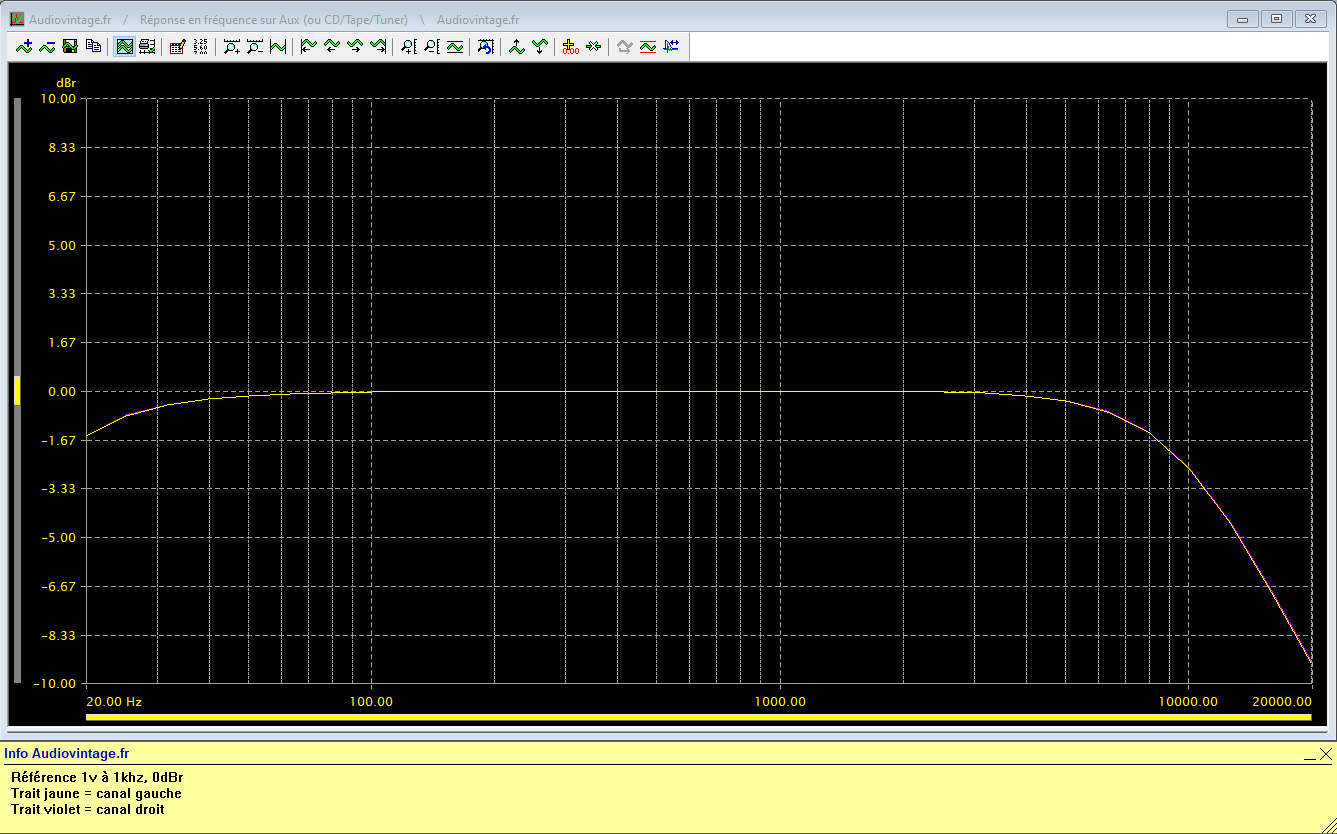

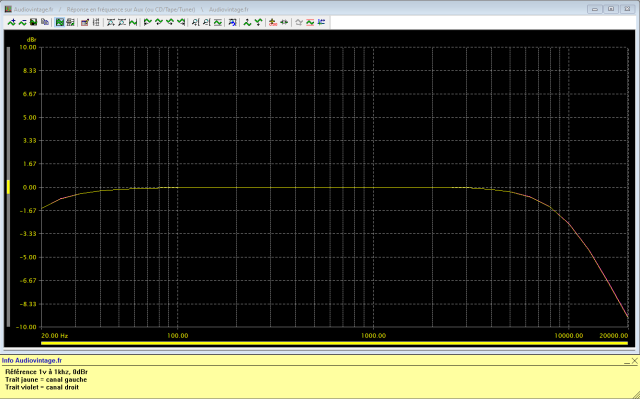

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.

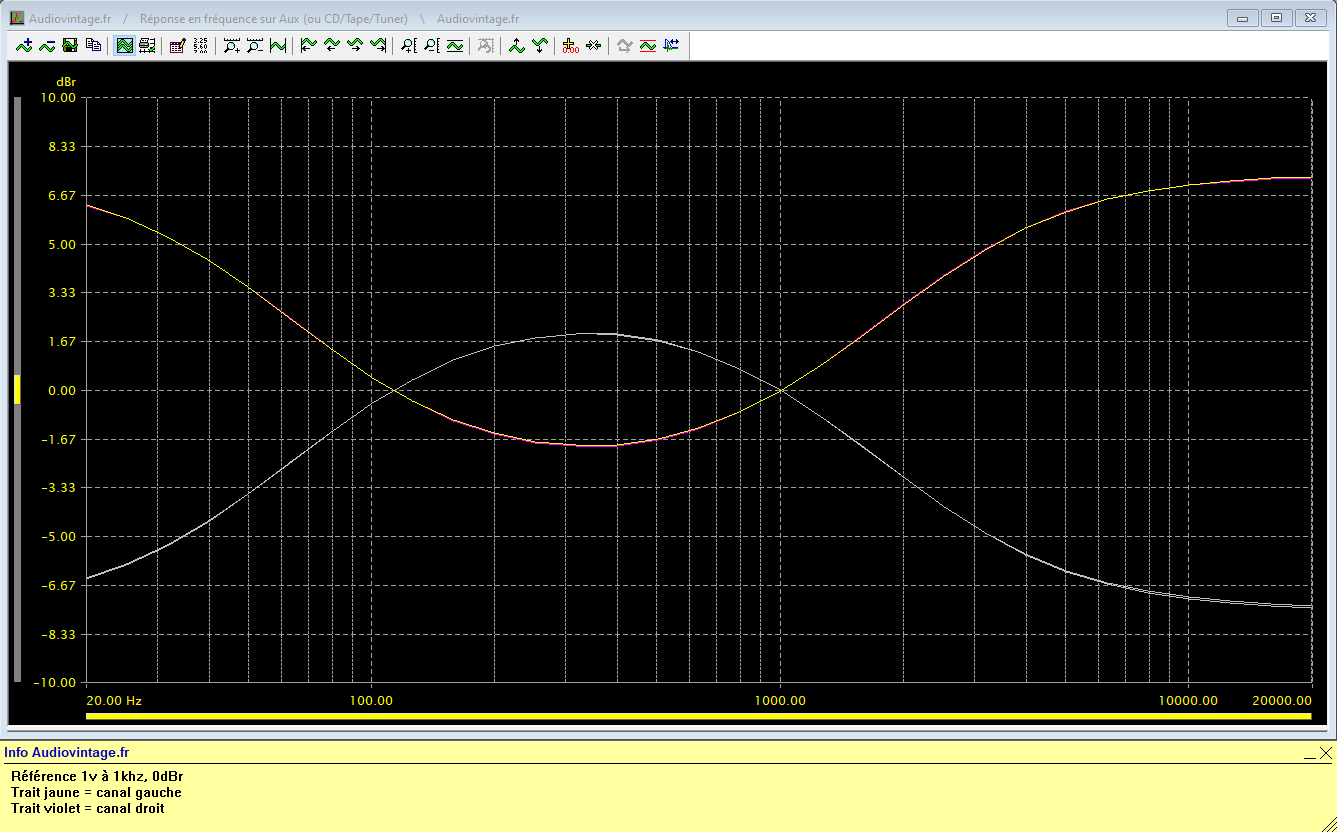

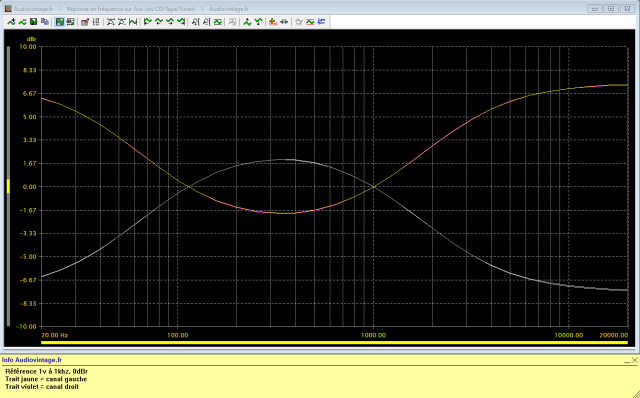

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi (100hz-1khz).

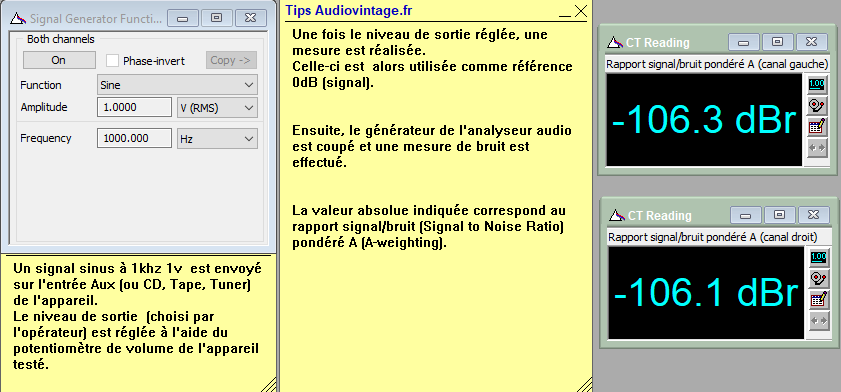

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

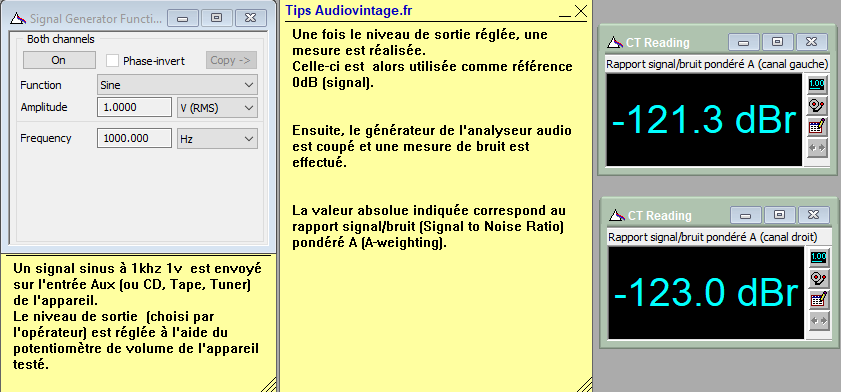

Rapport signal bruit à 12v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono MM :

Distorsion à 1v en sortie, entrée phono MM, tone defeat.

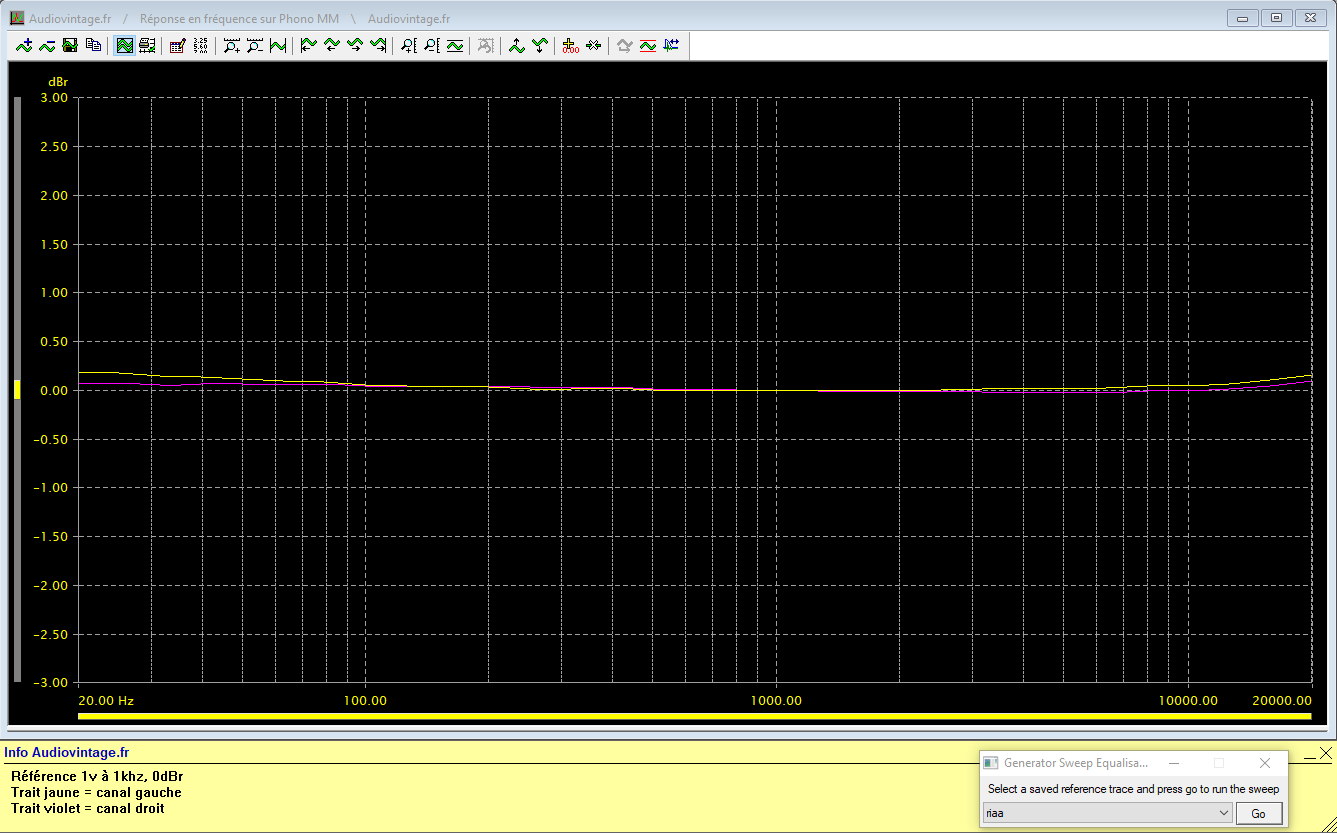

Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.

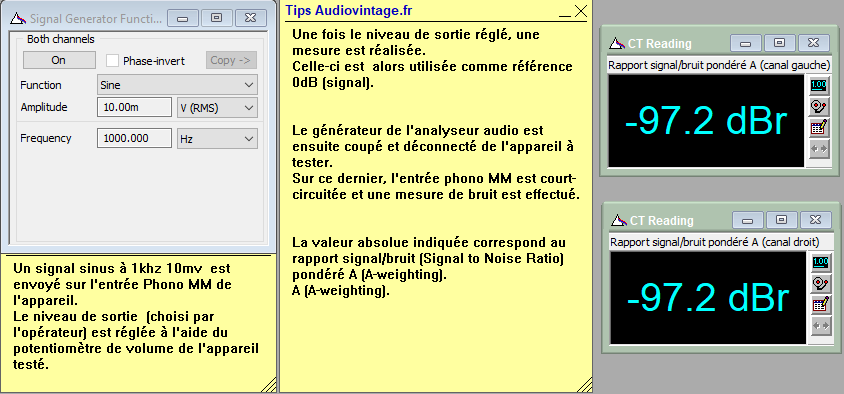

Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.

Rapport signal bruit à 12v en sortie, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC :

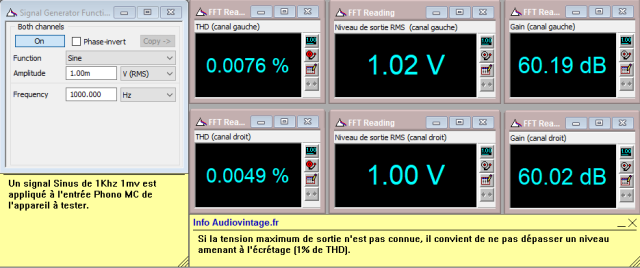

Distorsion à 1v en sortie, entrée phono MC, tone defeat.

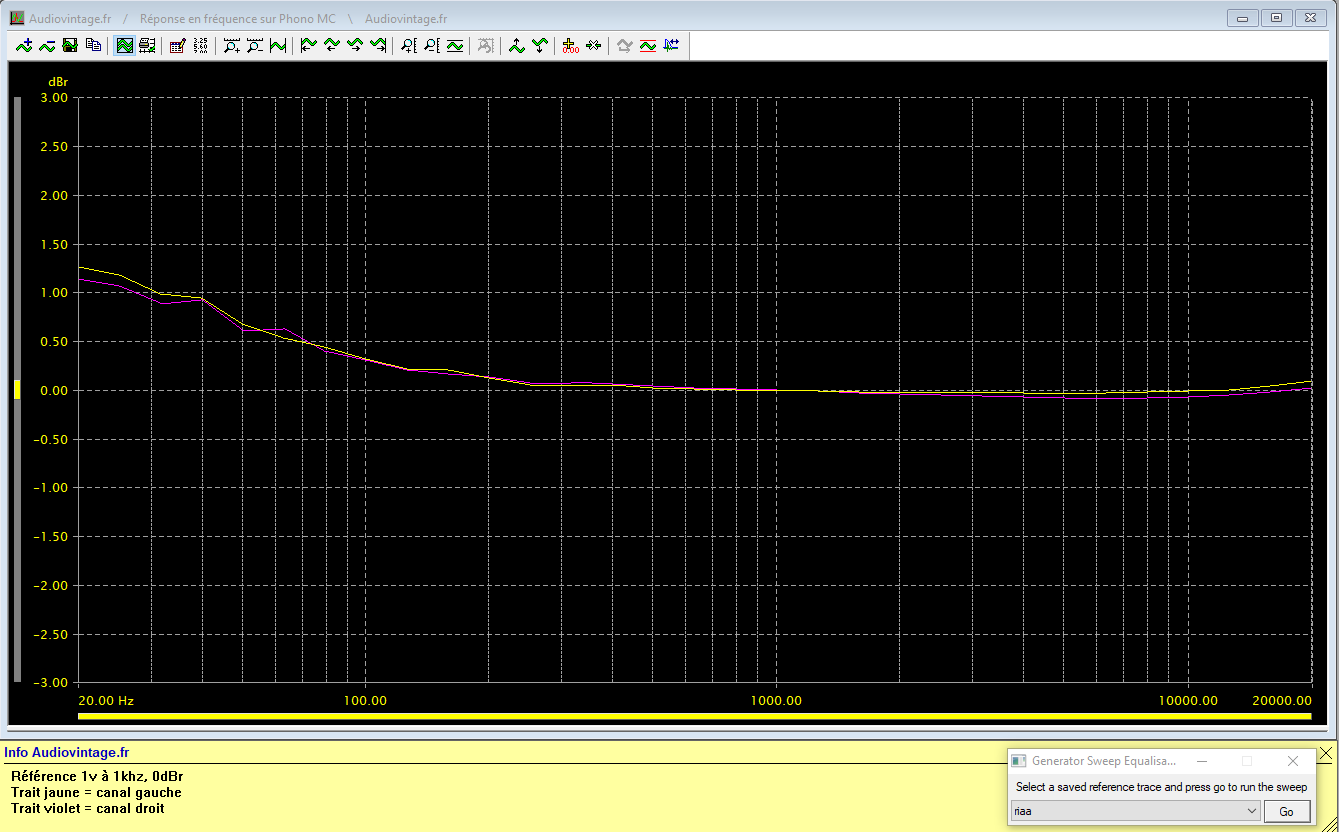

Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

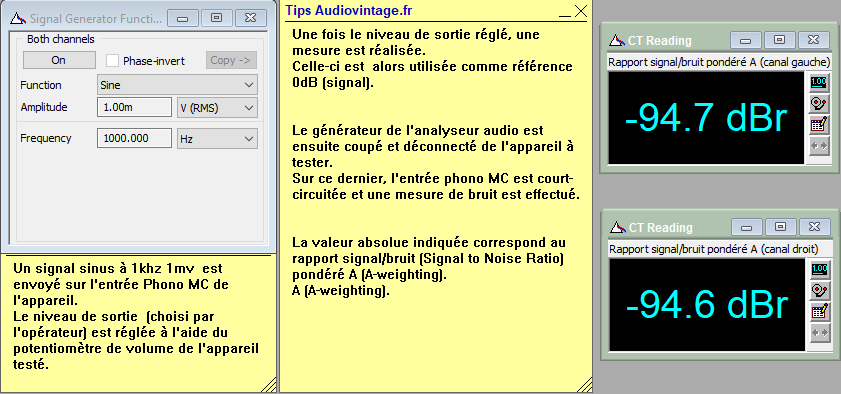

Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

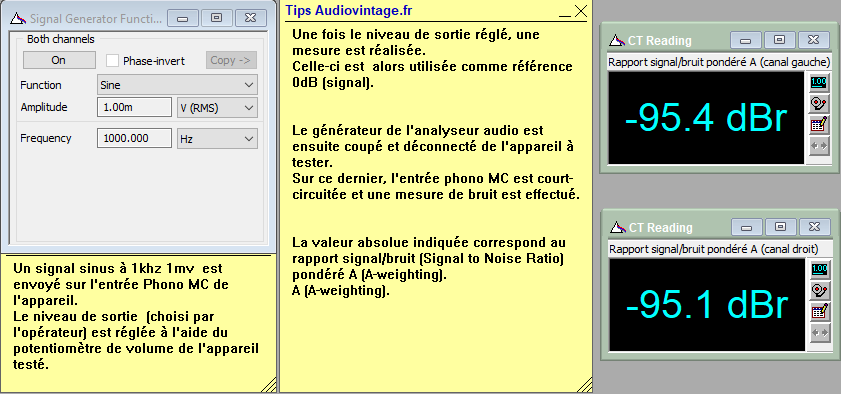

Rapport signal bruit à 12v en sortie, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

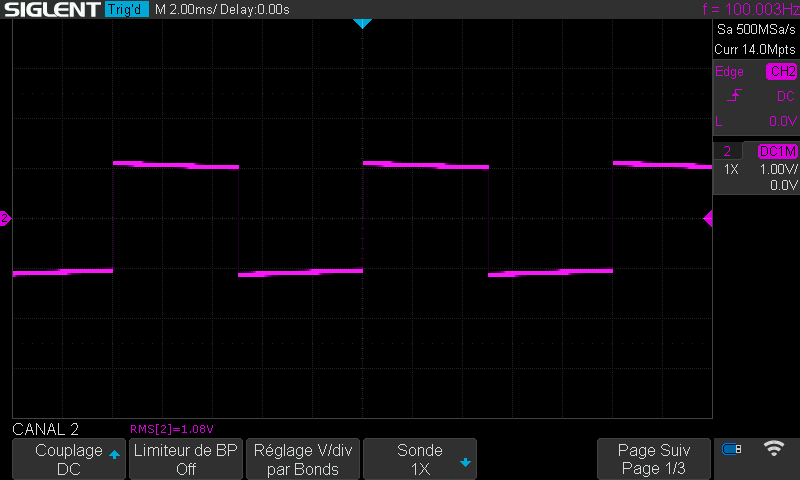

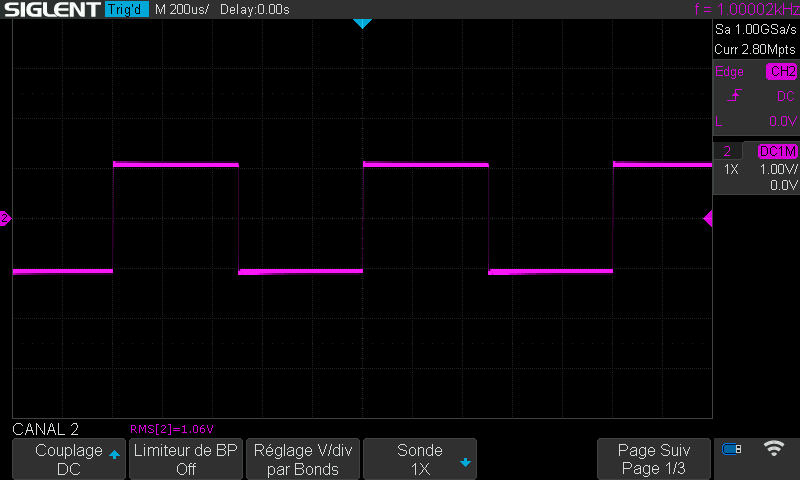

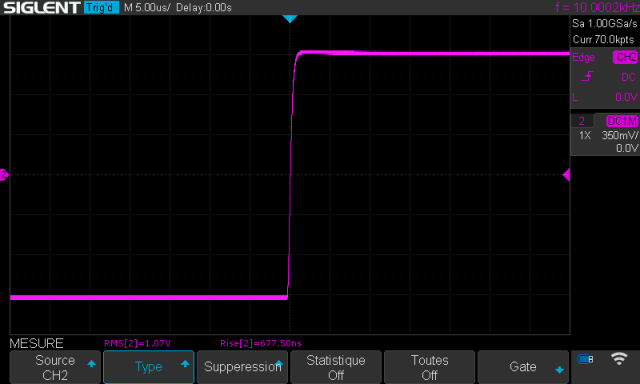

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
