Luxman SQ 505x

Luxman SQ 505x : jolie machine.
Au début des années 70, on pouvait trouver bon nombre de « petits » amplificateurs asiatiques très intéressants.
Je vais vous parler d’un intégré qui rentre parfaitement dans cette catégorie, un Luxman SQ 505X.

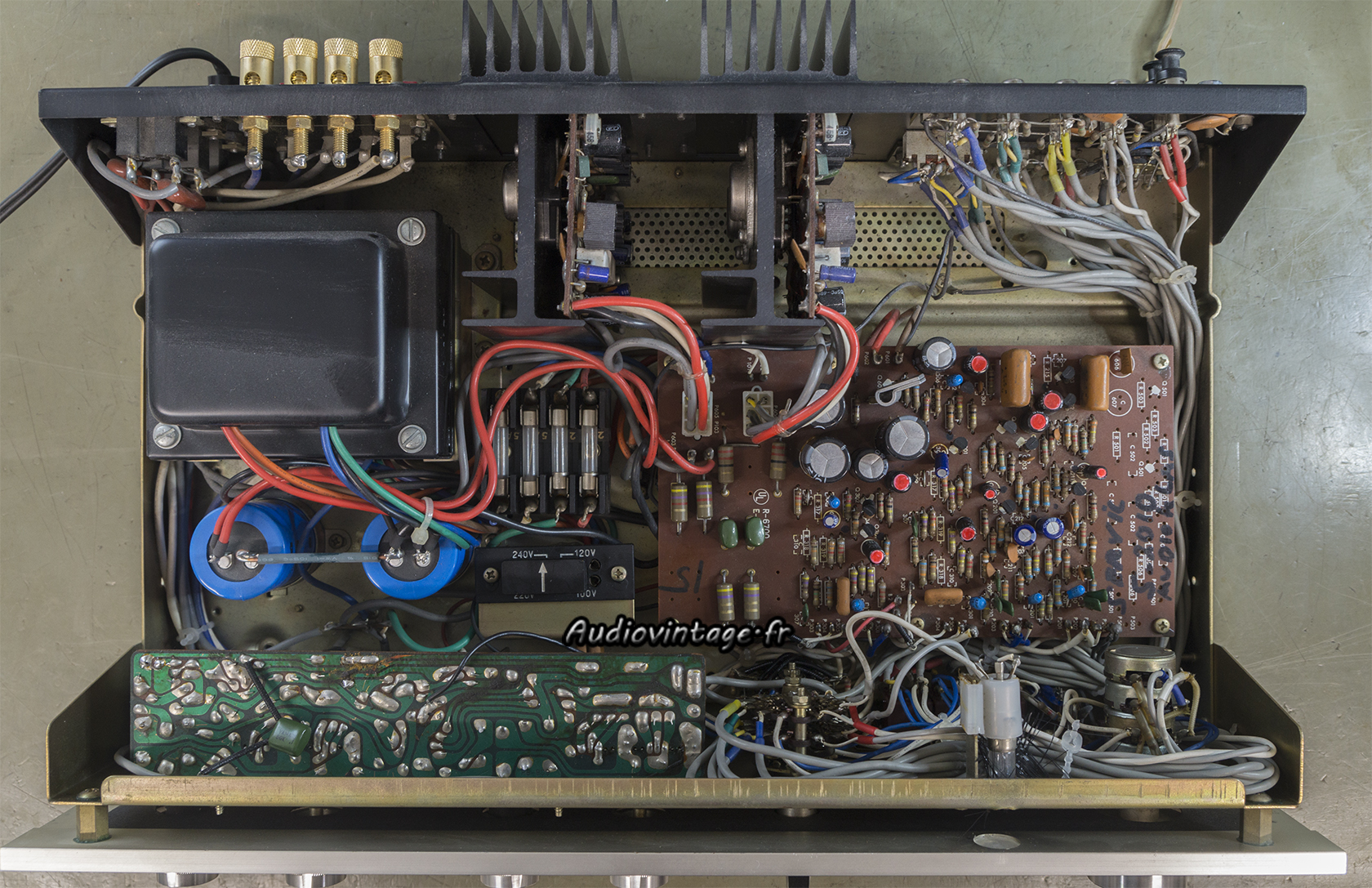

Luxman SQ 505x : à son arrivée.
L’exemplaire présenté ici est une première main. Son propriétaire l’a déjà fait révisé il y a une quinzaine d’année.
On peut noter quelques condensateurs chimiques remplacés, certains de très bonne facture et d’autres qui n’ont rien à faire ici. Le bornier HP A a également été remplacé par quelque chose de plus moderne.
Le Luxman montre aujourd’hui de gros signes de faiblesses, allant jusqu’à l’absence de son en sortie HP.

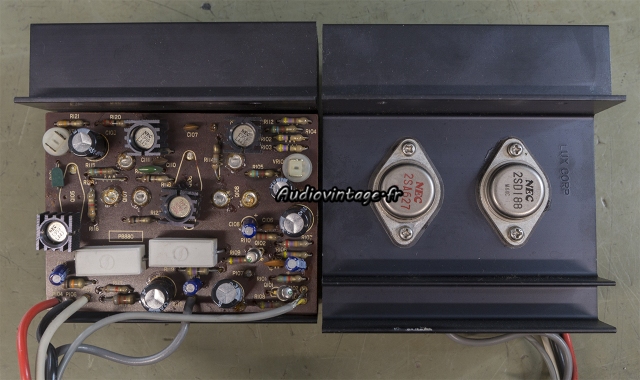

Luxman SQ 505x : circuits drivers à réparer et à réviser.
Retrait des circuits d’amplifications.

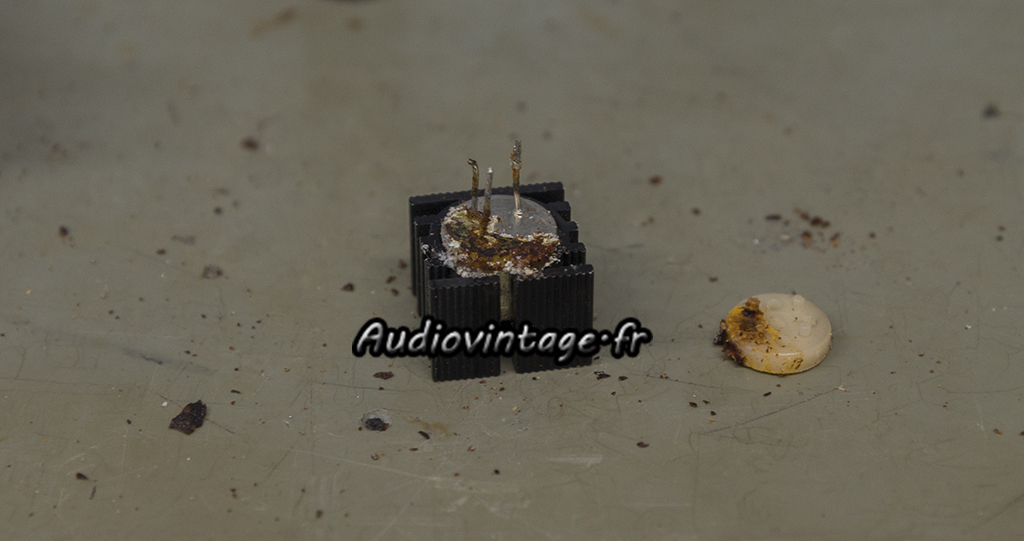

Luxman SQ 505x : transistor kaput !
Le principal souci de cet appareil est identifié. Les transistors en boitier métal ont été collé sur le circuit avant soudure.
Cette colle est devenue corrosive et a rongée les pattes des transistors en question.
Tous ne sont pas dans cet état (une des pattes de celui pris en photo ne fait plus qu’un contact intermittent), mais il n’y a pas d’autre solution que de les remplacer.

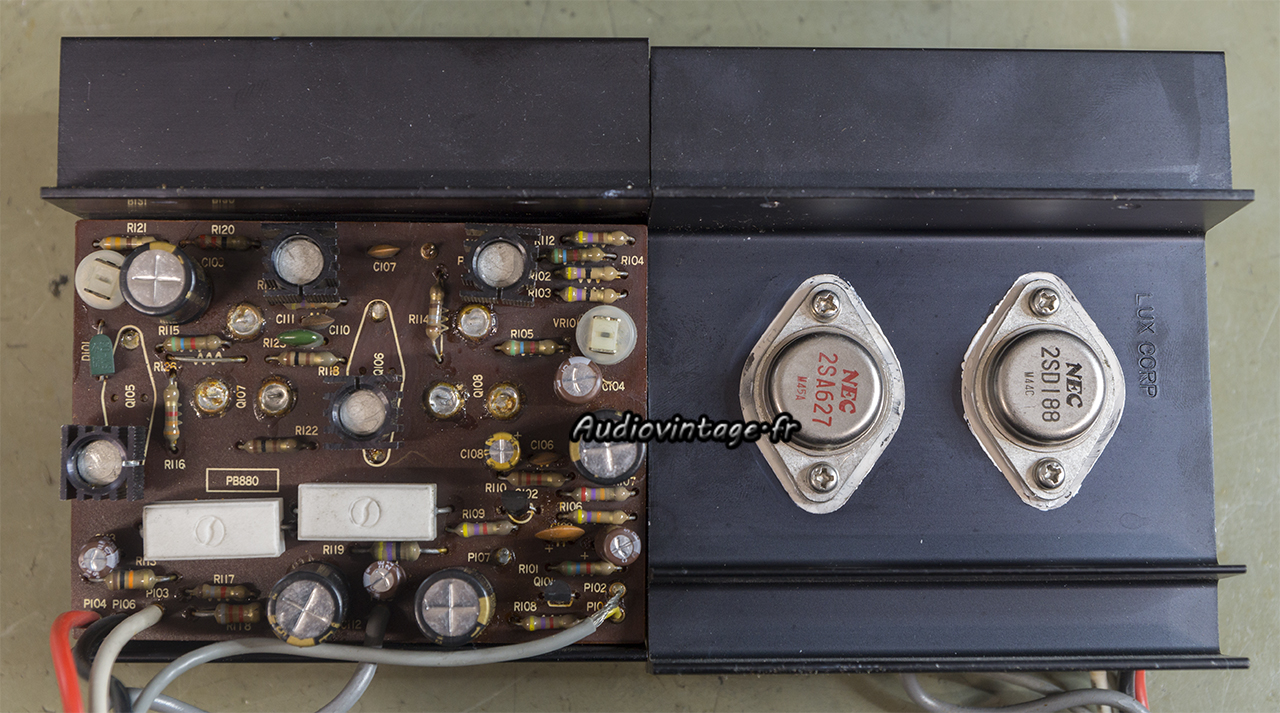

Luxman SQ 505x : circuits drivers réparés et révisés.
Tous les transistors en question sont remplacés, d’autres sont également changés tout comme les condensateurs chimiques.
Les transistors de puissances ont été retirés, testés, les pattes désoxydées puis remis en place sur des micas d’isolation neufs et de la graisse fraiche.

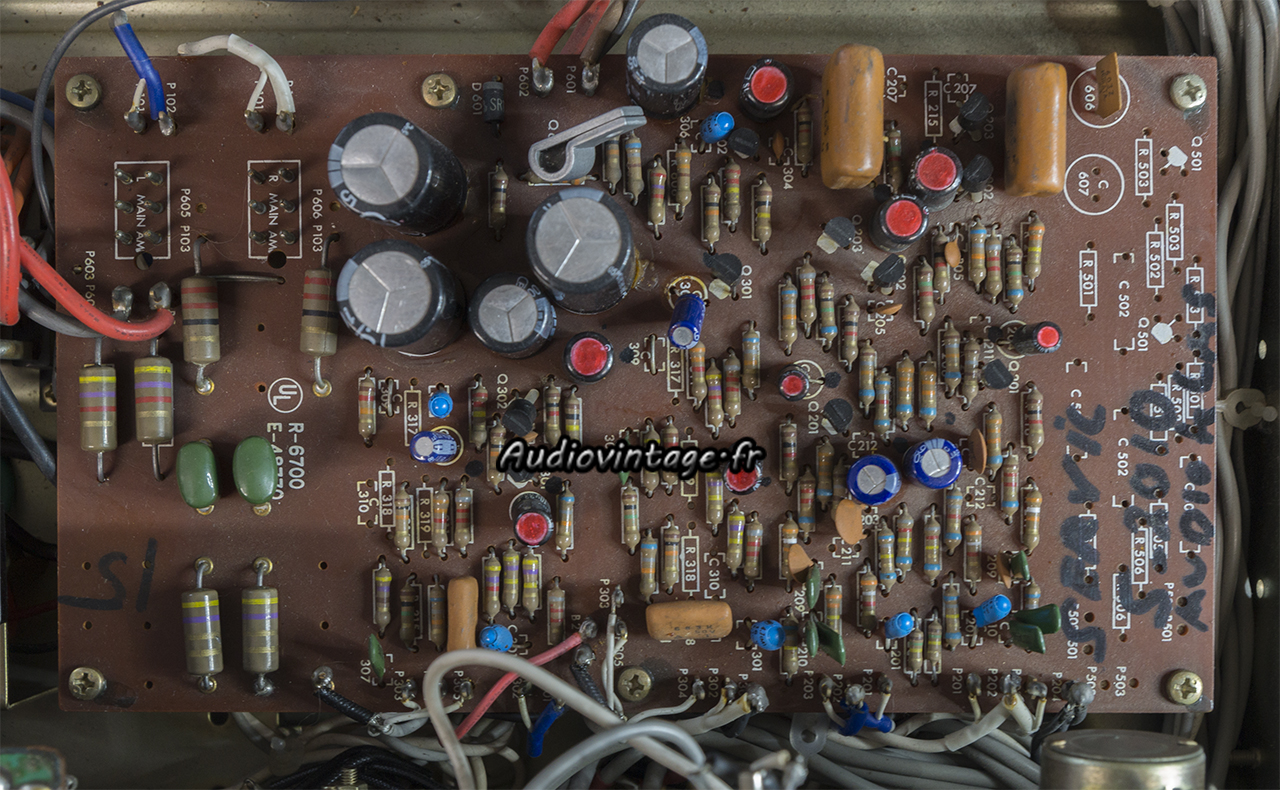

Luxman SQ 505x : circuit principal à revoir.
Le circuit principal, supportant entre autre l’alimentation stabilisée et l’étage phono.

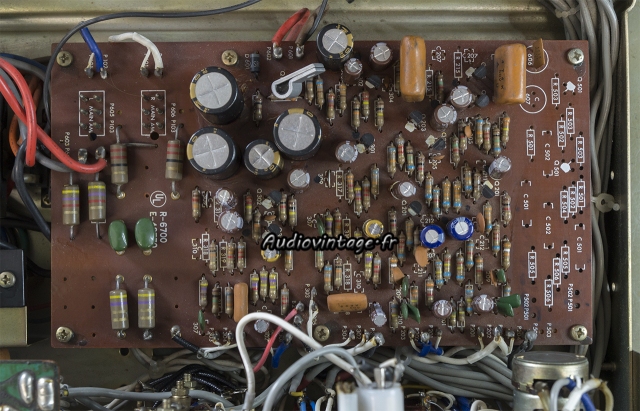

Luxman SQ 505x : circuit principal révisé.
La quasi-totalité des condensateurs chimiques sont remplacés ainsi que de nombreux transistors.

Luxman SQ 505x : circuit de tonalité à réviser.
Retrait du circuit de tonalité.

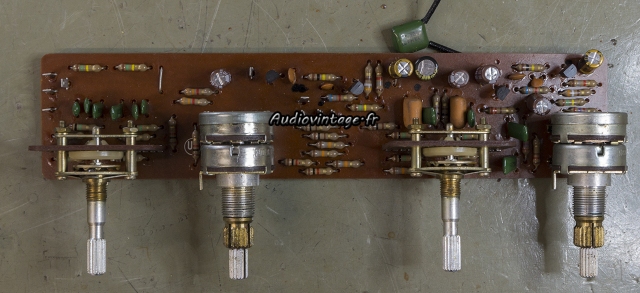

Luxman SQ 505x : circuit de tonalité révisé.
Tous les chimiques et les transistors sont remplacés.

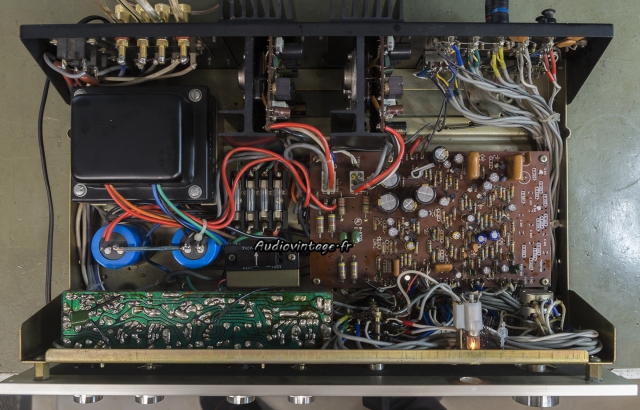

Luxman SQ 505x : terminé.
Je remonte le tout. Les condensateurs de filtrage avaient été remplacés par des modèles de bonne qualité et restent donc en place.
Les commandes sont nettoyées. Les courants de repos et offset sont ajustés.
Terminé.

Luxman SQ 505x : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman SQ 505x : distorsion-a-2x1w-sous-8-ohms-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

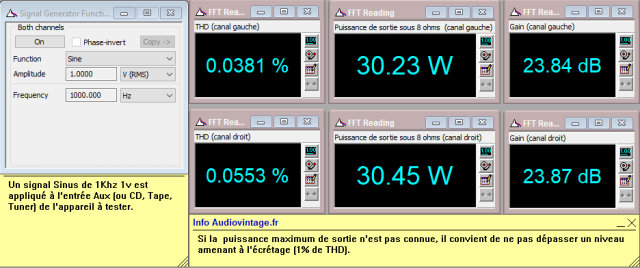

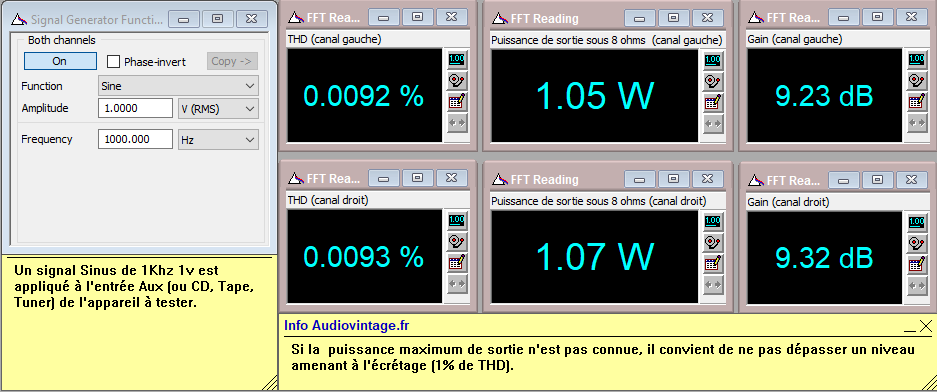

Luxman SQ 505x : distorsion-a-2x30w-sous-8-ohms-tone-defeat
Distorsion à 2x30w sous 8 ohms, entrée aux, tone defeat.

Luxman SQ 505x : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman SQ 505x : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-low-boost-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, low boost activé.

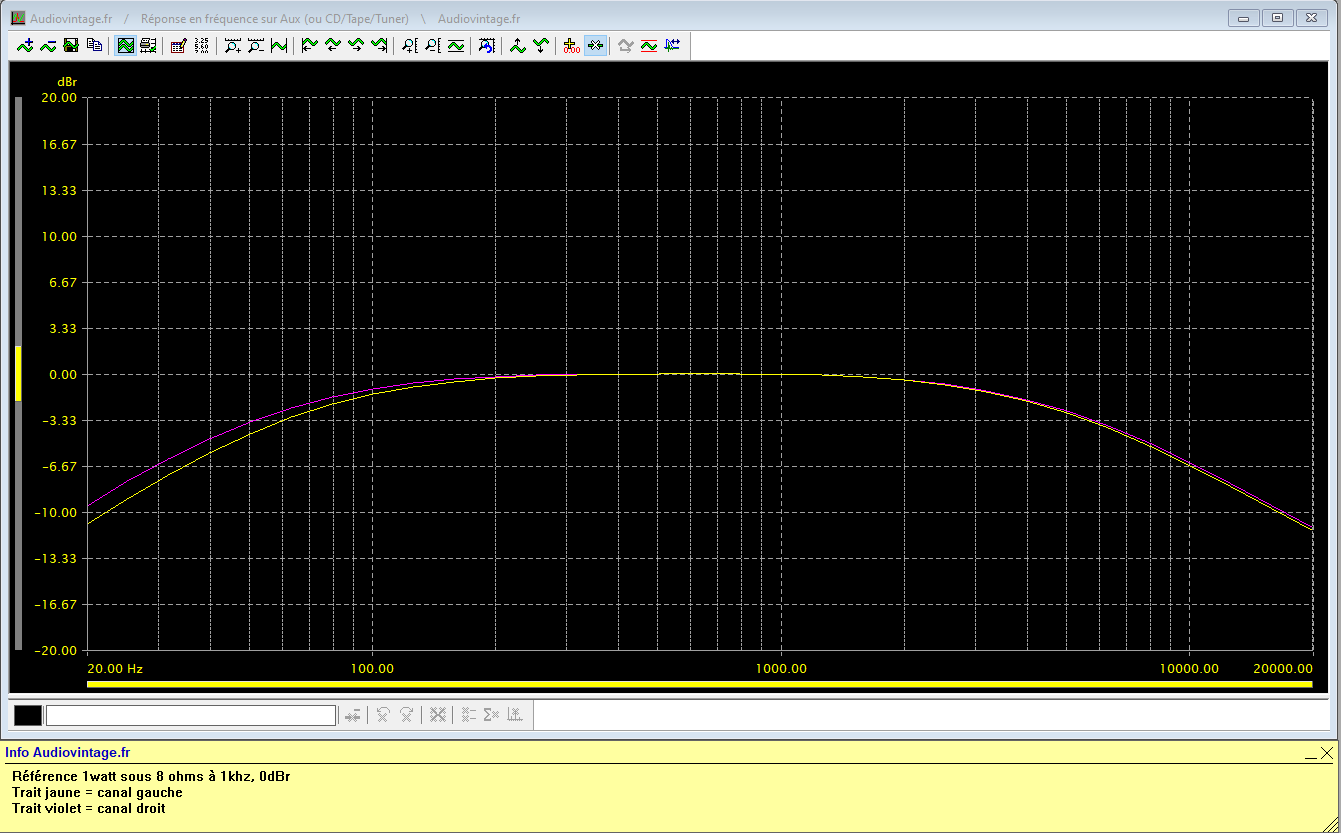

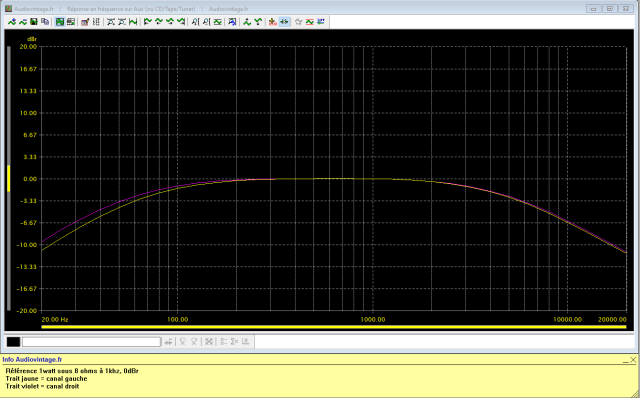

Luxman SQ 505x : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

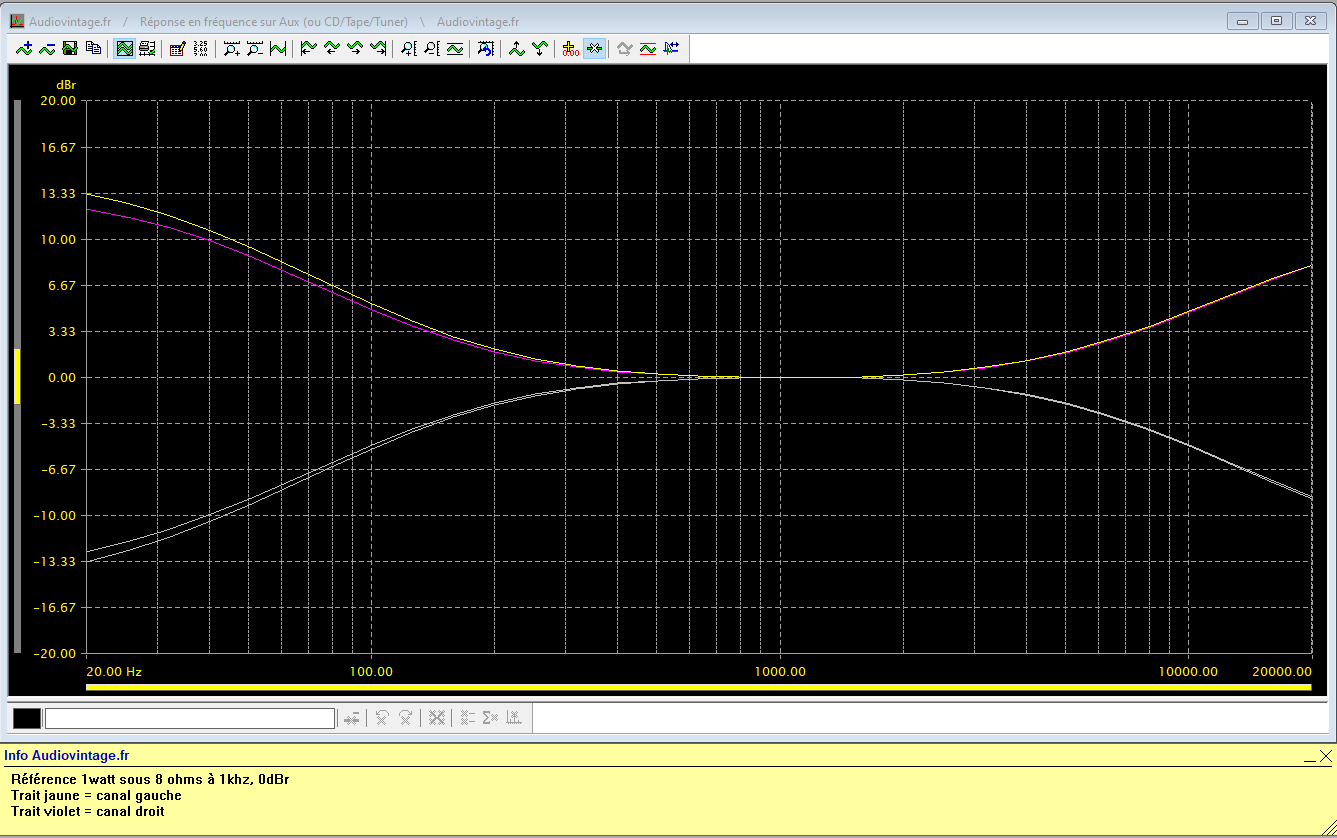

Luxman SQ 505x : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-150hz-6khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Luxman SQ 505x : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

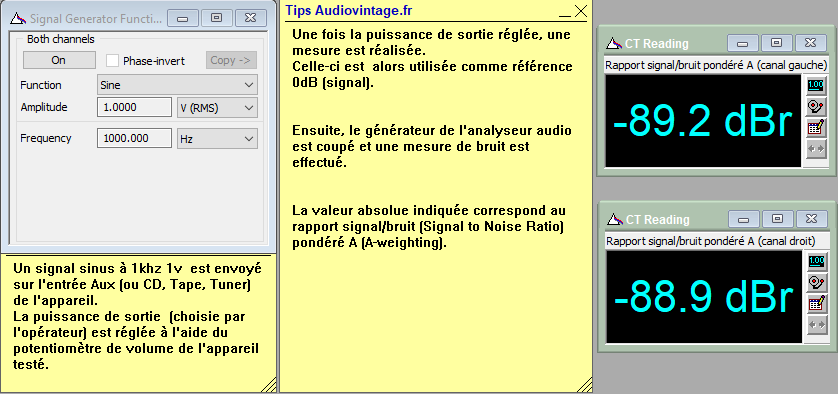

Luxman SQ 505x : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

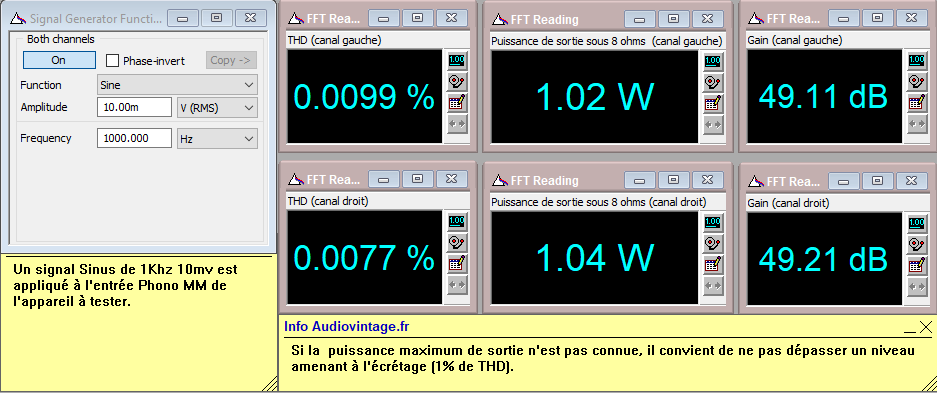

Luxman SQ 505x : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

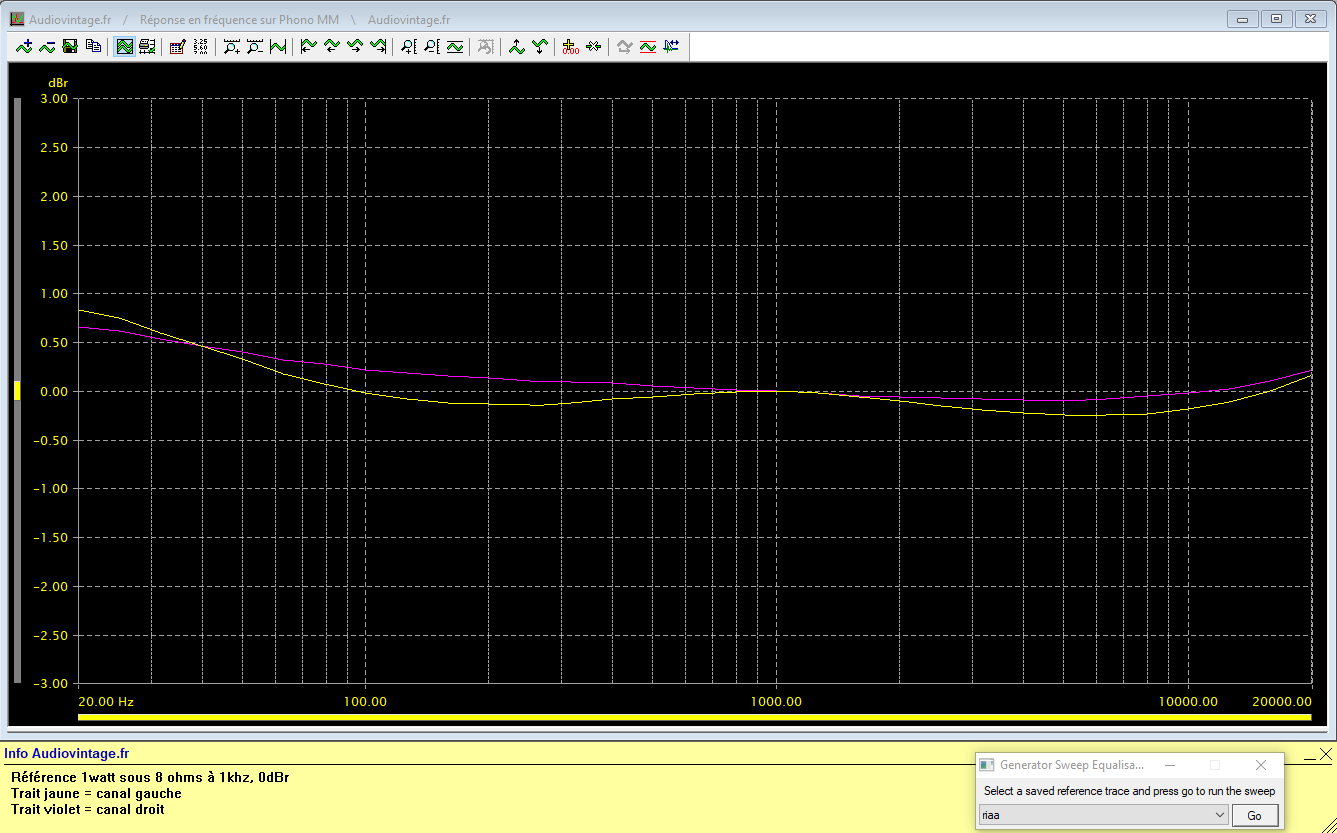

Luxman SQ 505x : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

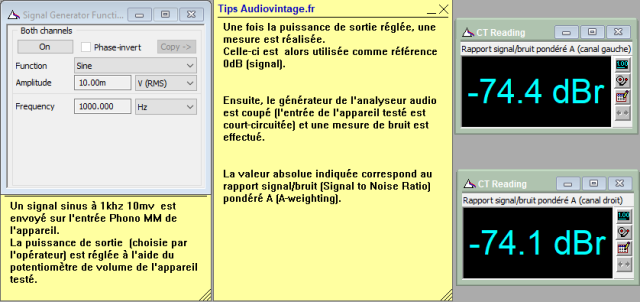

Luxman SQ 505x : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

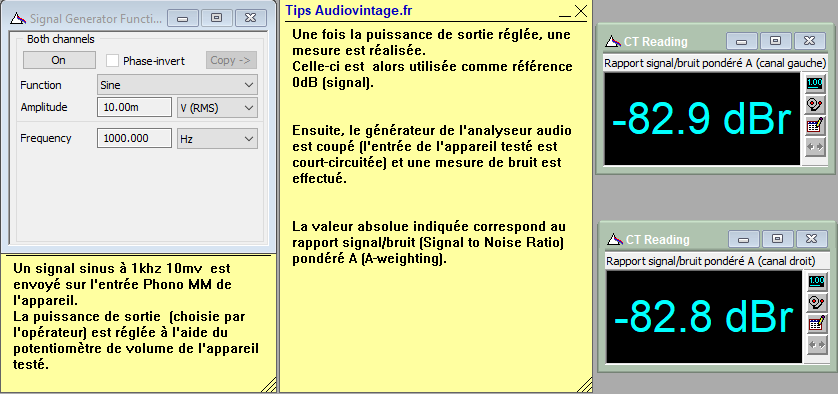

Luxman SQ 505x : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

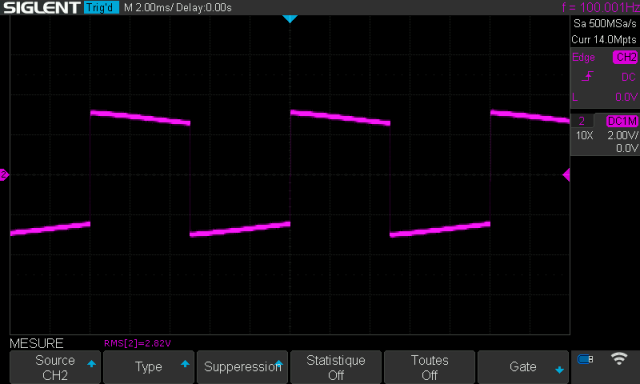

Luxman SQ 505x : signal-carre-a-100hz

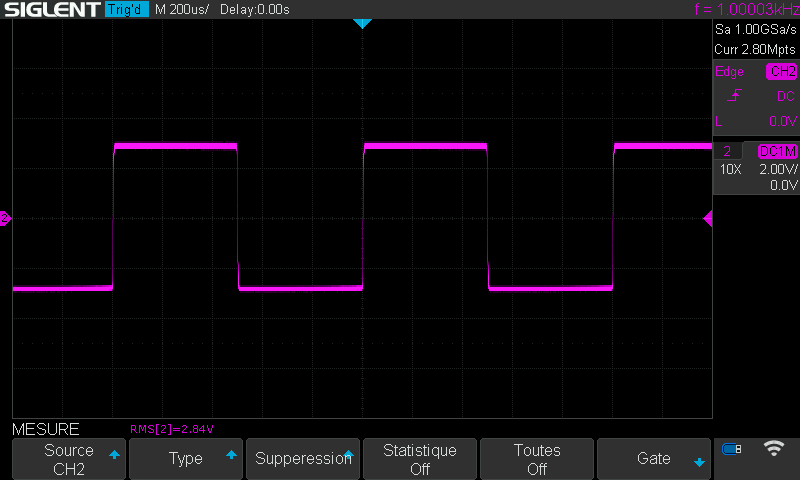

Luxman SQ 505x : signal-carre-a-1khz
Luxman SQ 505x : signal-carre-a-10khz

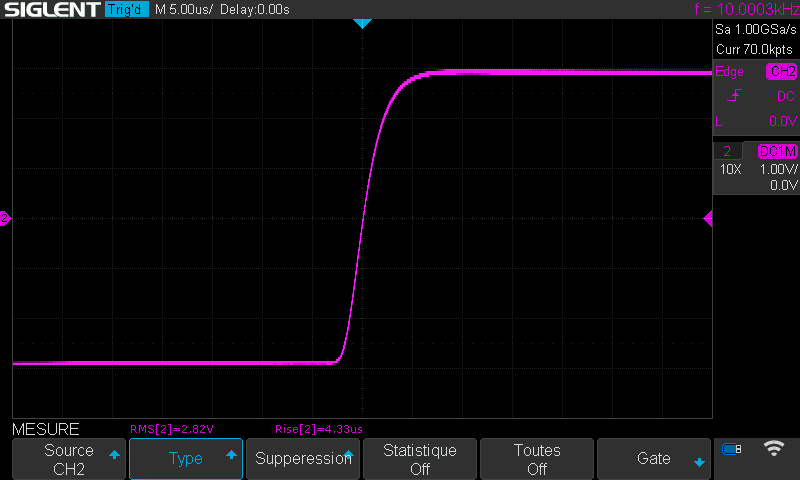

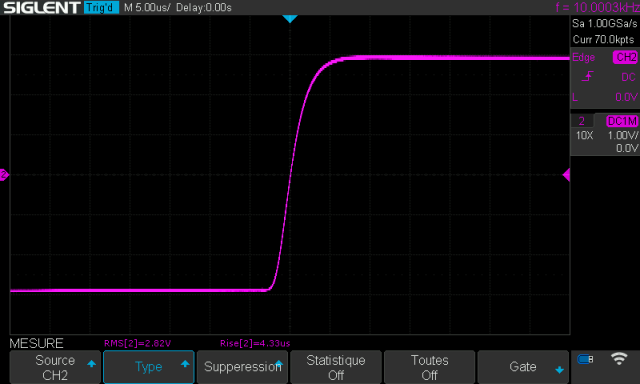

Luxman SQ 505x : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
