Que ce soit le Sansui Six, Seven, Eight ou Eight deluxe, ce sont des machines qui doivent être sauvées tant que cela est possible. Ces amplis-tuners, positionnés en tant que TOTL (Top Of The Line) du constructeur sont de très bons appareils et aujourd’hui, je vais redonner la vie à l’un d’entre eux.
Le propriétaire m’avait annoncé qu’il était en panne avec deux fusibles HS. Pour être clair, il est bien « rincé », mais ce n’est pas tout.

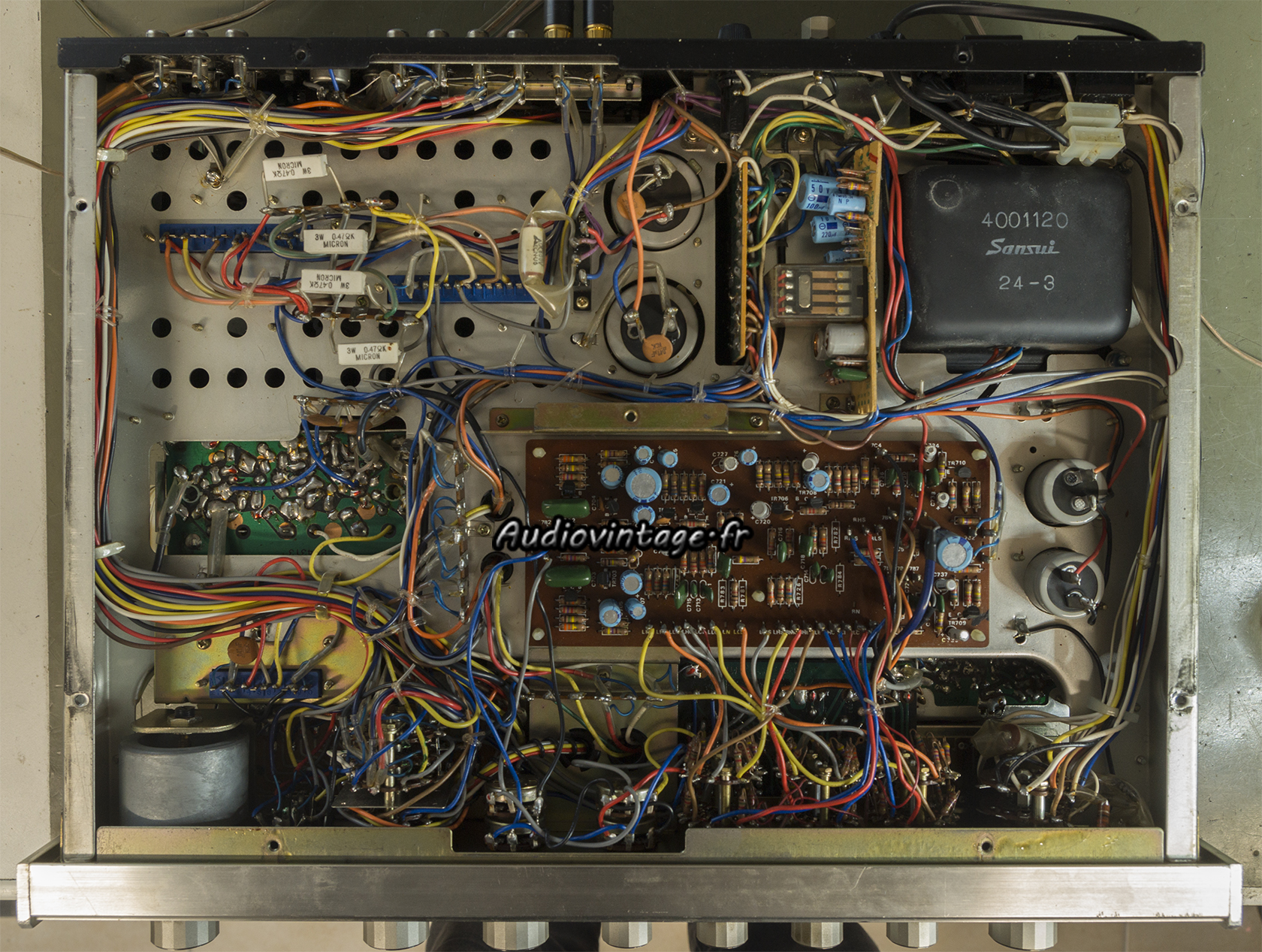

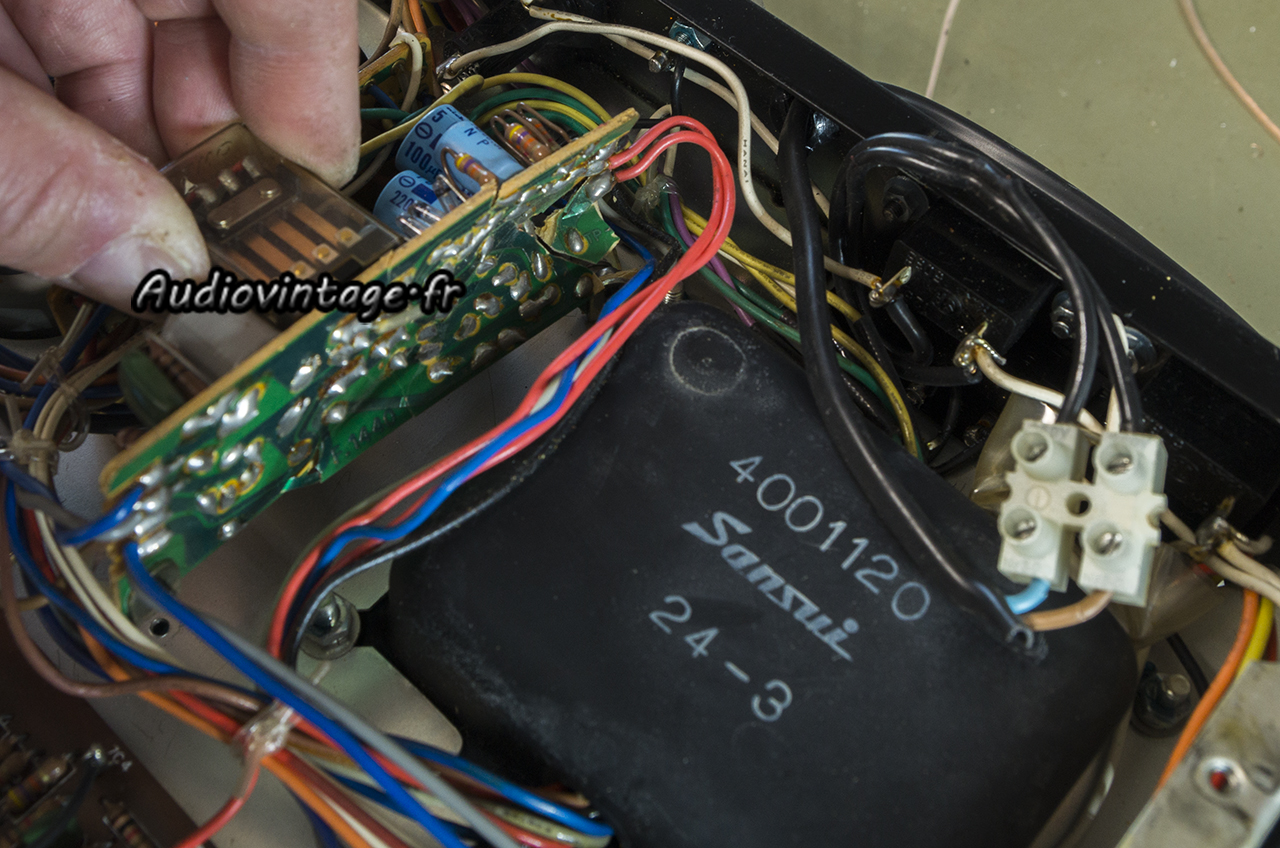

Le transport a été mouvementé, et je suppose que le circuit de protection s’est brisé lors de son voyage. On peut aussi noter le bricolage réalisé sur le câble secteur.

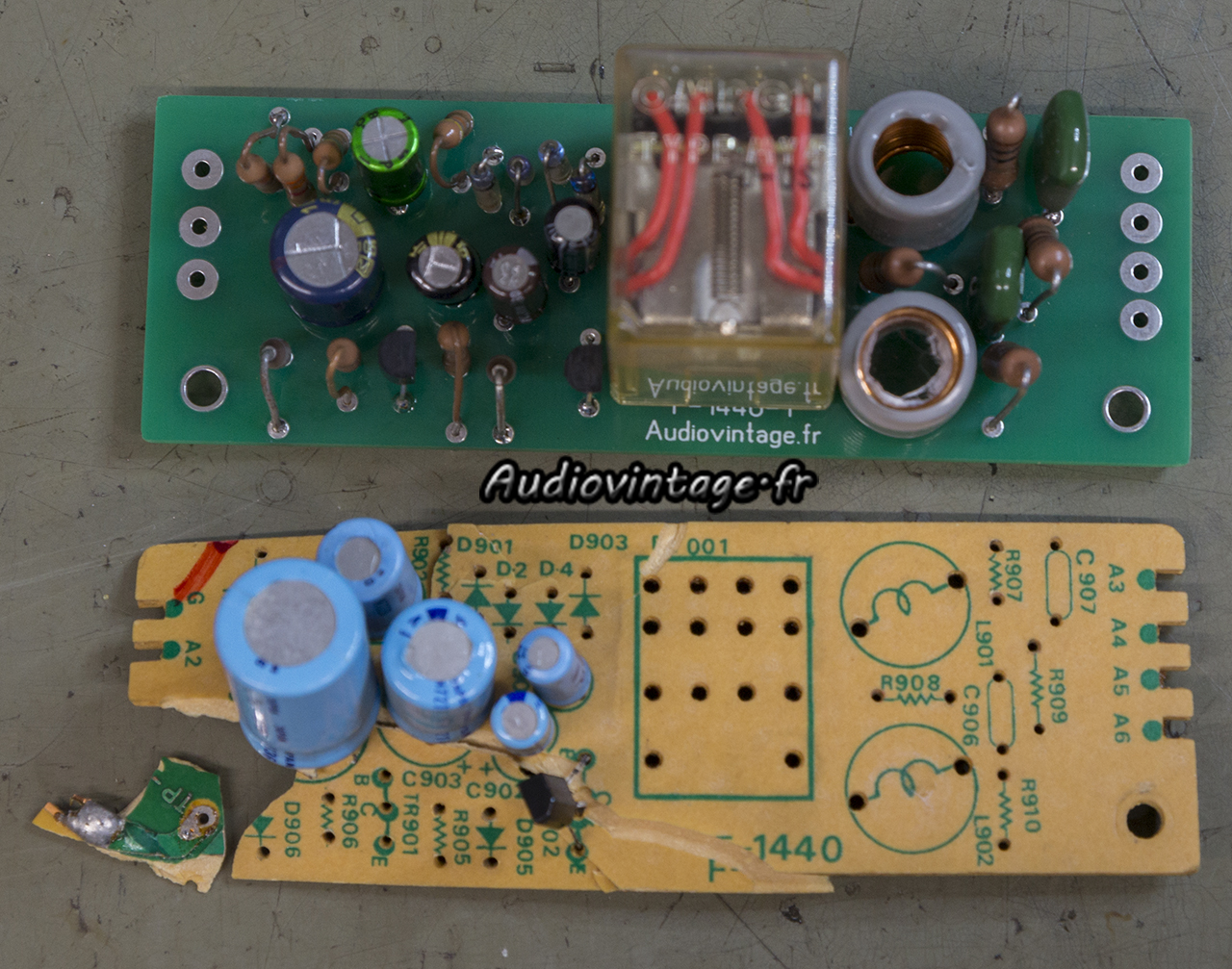

Après retrait du circuit en question, il n’a pas été possible de le sauver. J’en ai donc dessiné un nouveau et j’ai confié la fabrication à un prestataire spécialisé.
Pas mal non ?

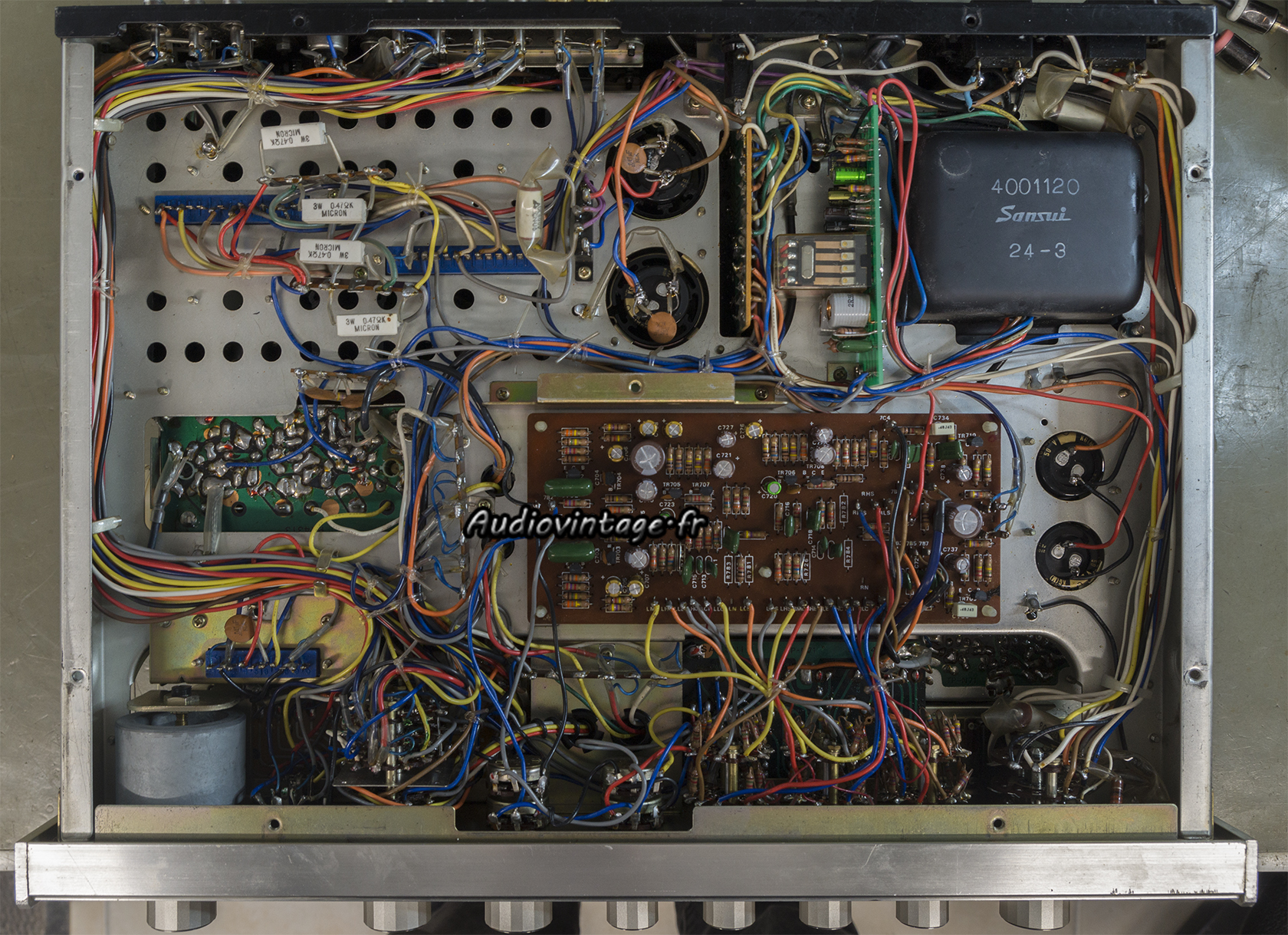

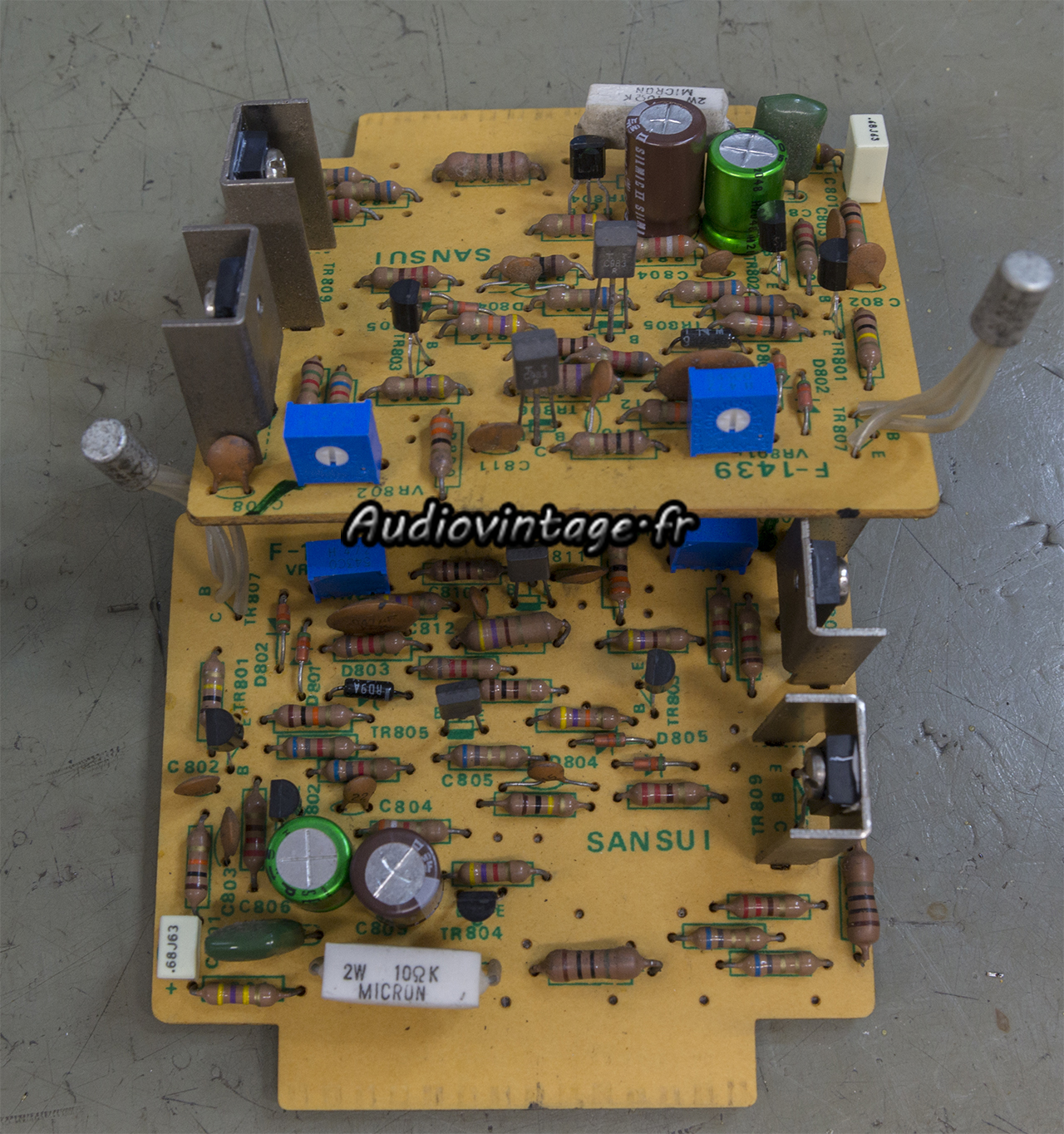

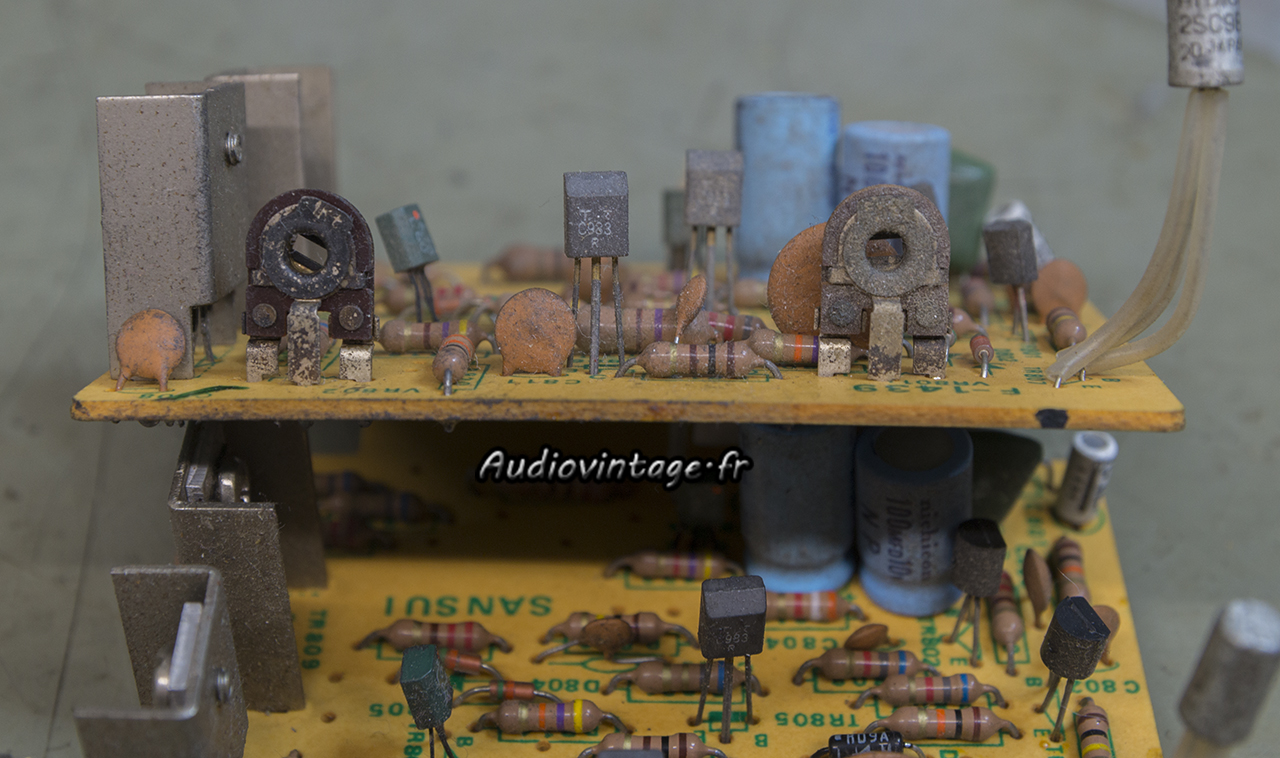

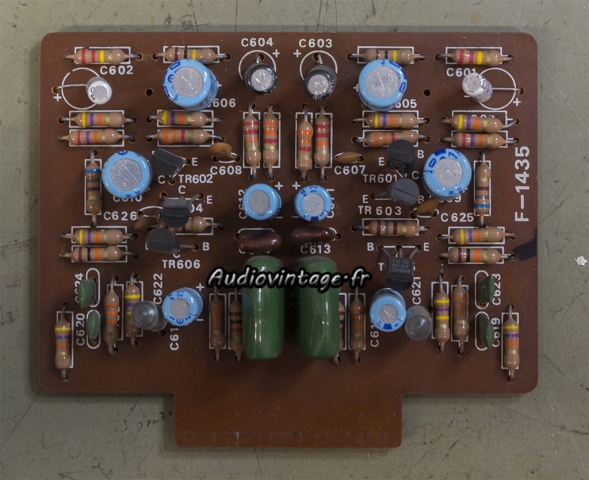

Les circuits drivers. Crasseux mais surtout, les résistances ajustables de courant de repos et d’offsets sont oxydées et, après analyse, l’une d’entre elle est possiblement responsable des fusibles HS.
Les circuits drivers sont révisés, tous les condensateurs chimiques sont remplacés, ainsi que les résistances ajustables et certains transistors.

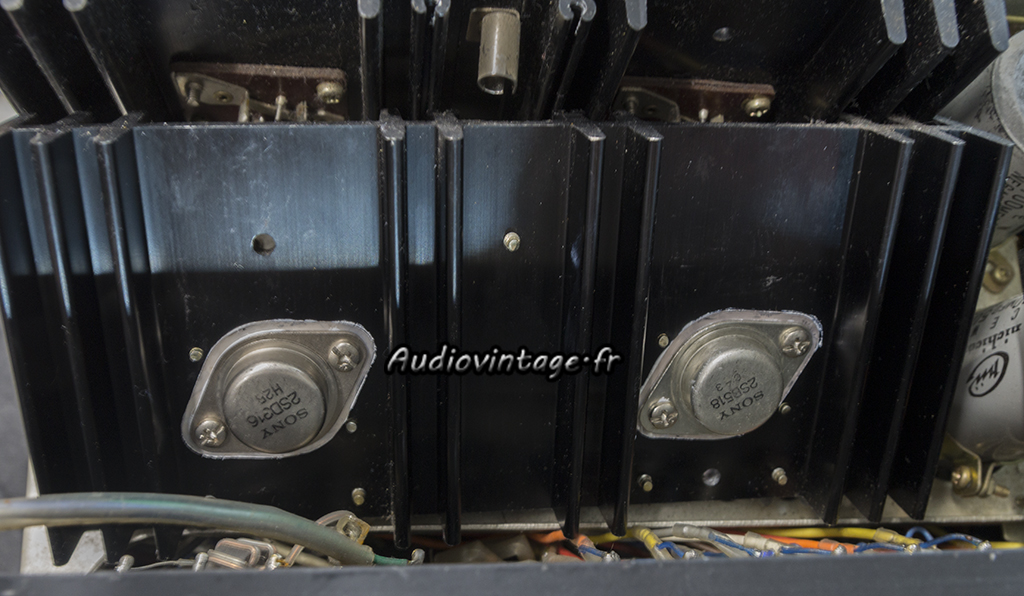

Les transistors de puissances ont été retirés, testés, les pattes désoxydées, puis remontés sur des micas neufs et de la graisse fraiche.

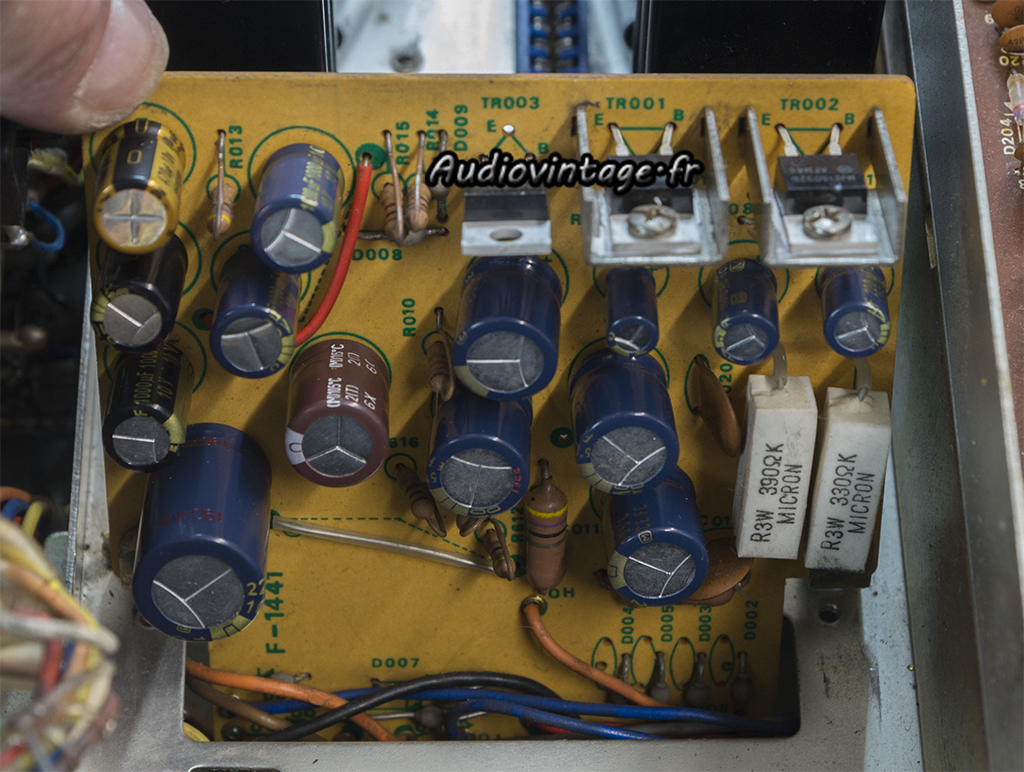

Le circuit d’alimentation.

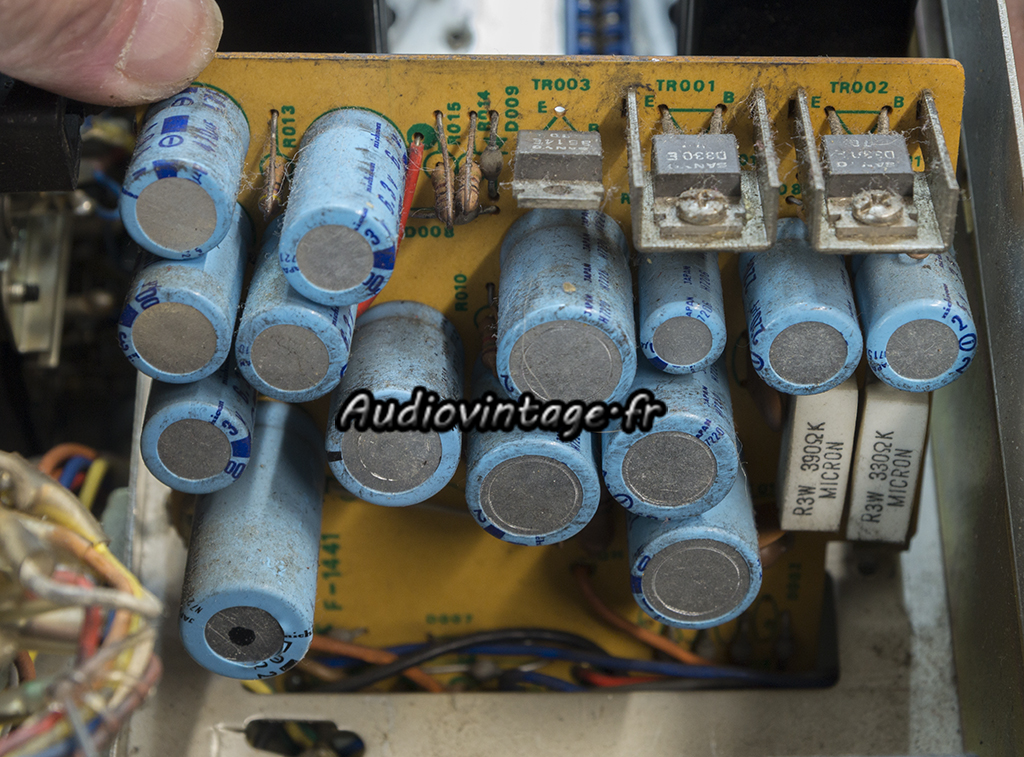

Transistors et condensateurs chimiques remplacés.
Les deux condensateurs dédiés à l’alimentation des étages de puissances sont remplacés.

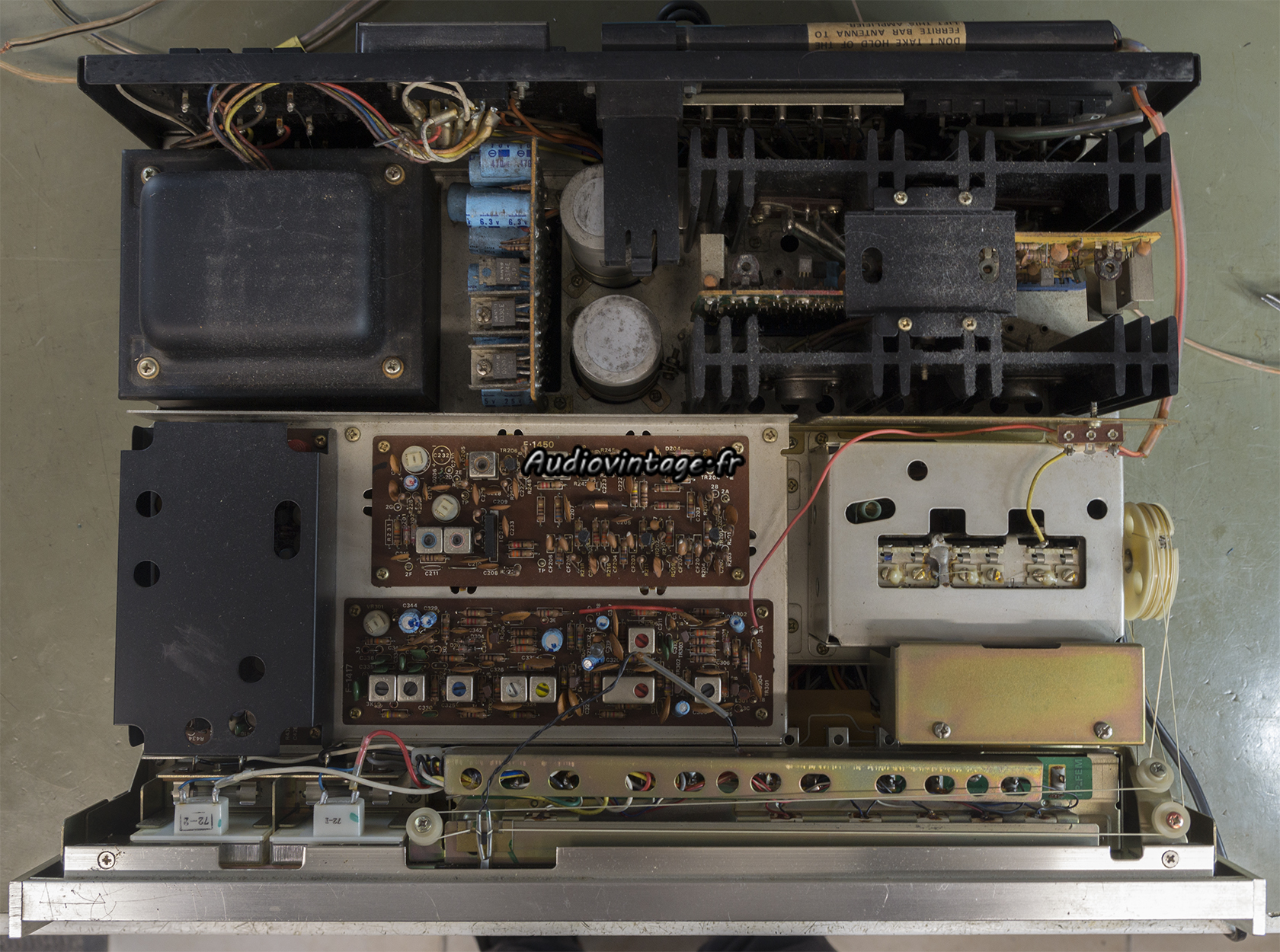

Un premier essai montre que le tuner FM ne fonctionne pas.

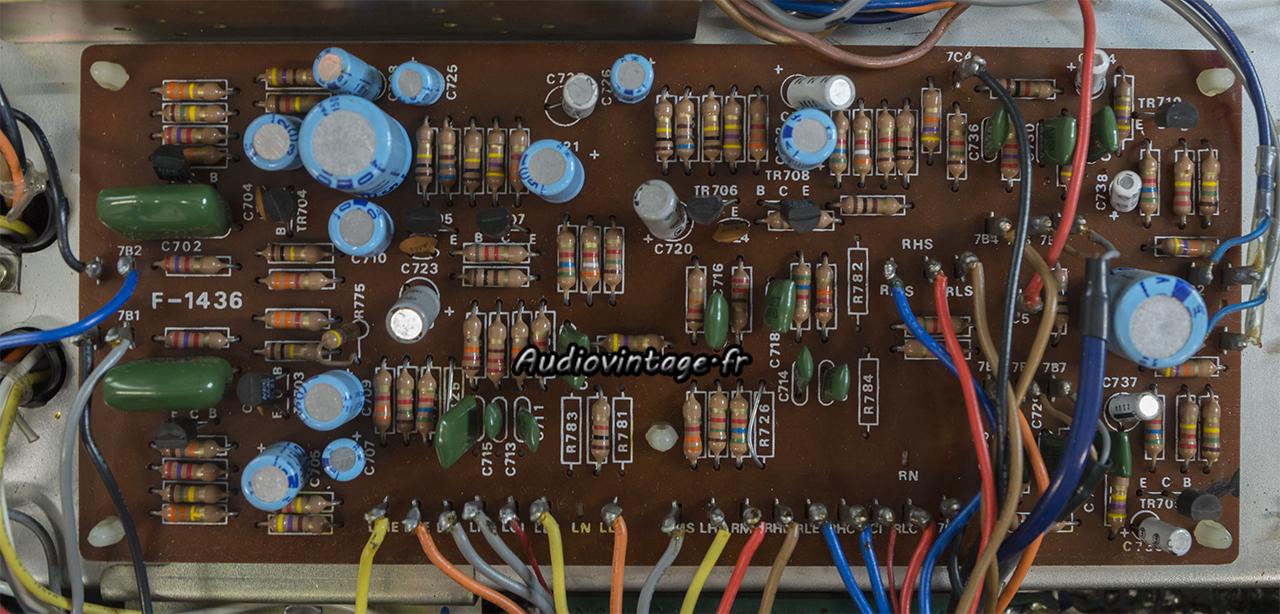

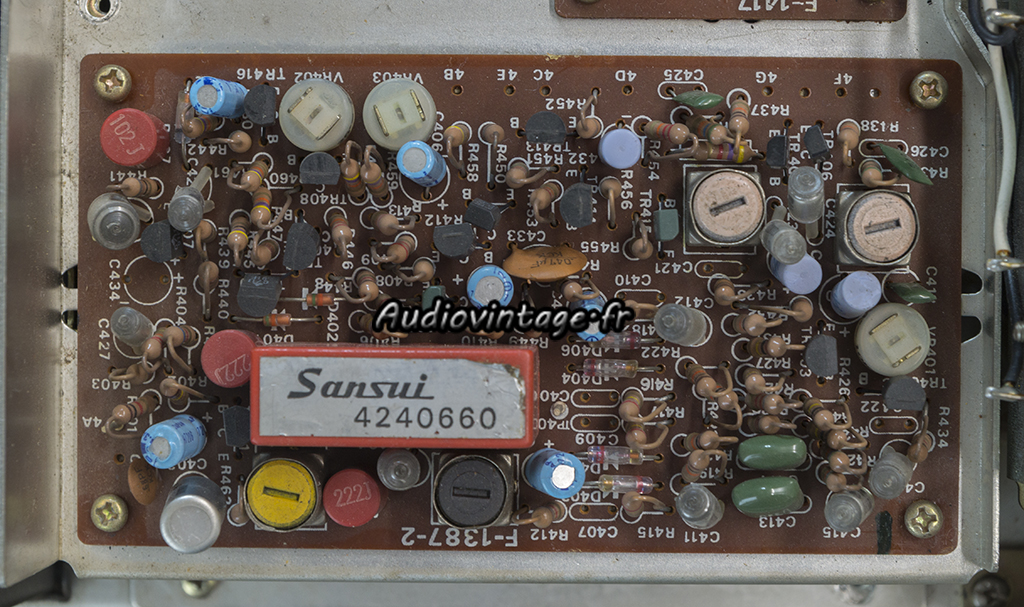

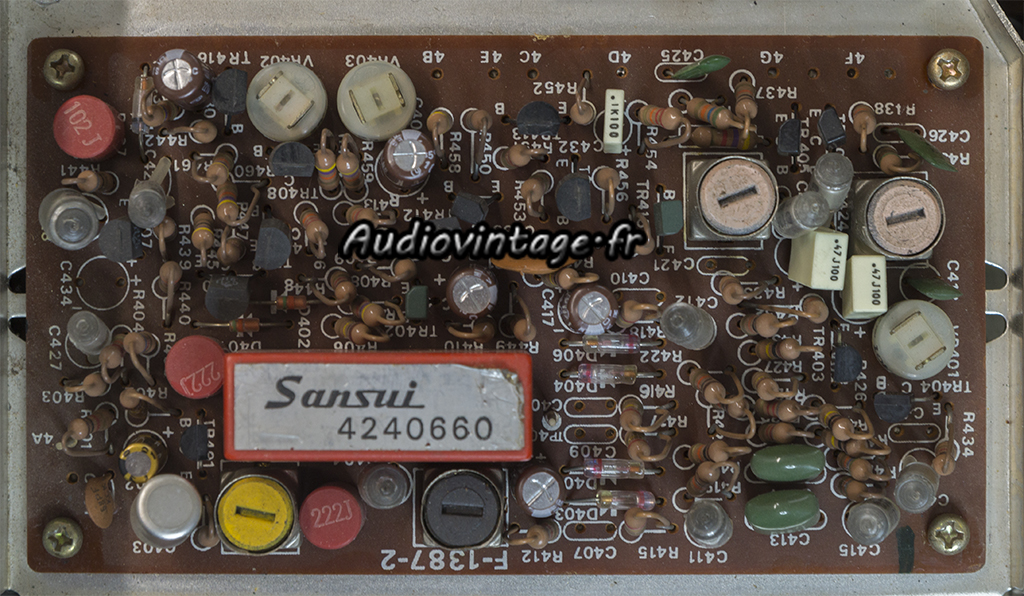

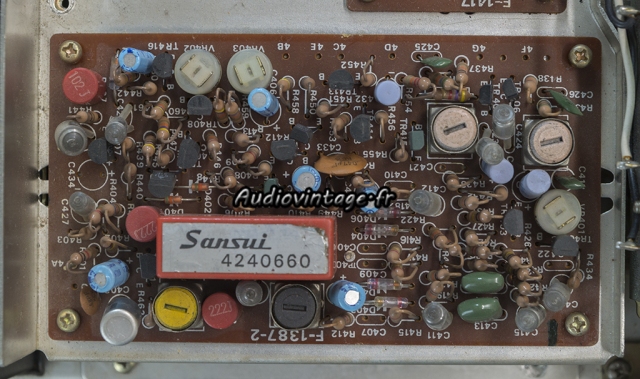

Le circuit MPX va être révisé.

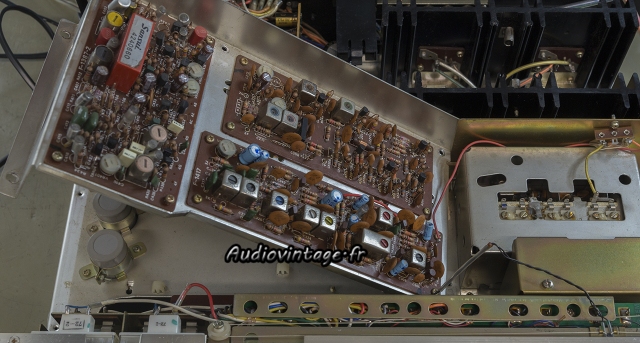

Après remplacement de tous les condensateurs chimiques, de certains transistors, et la réfection de nombreuses soudures y compris sous le circuit IF, le tuner FM est de nouveau fonctionnel.

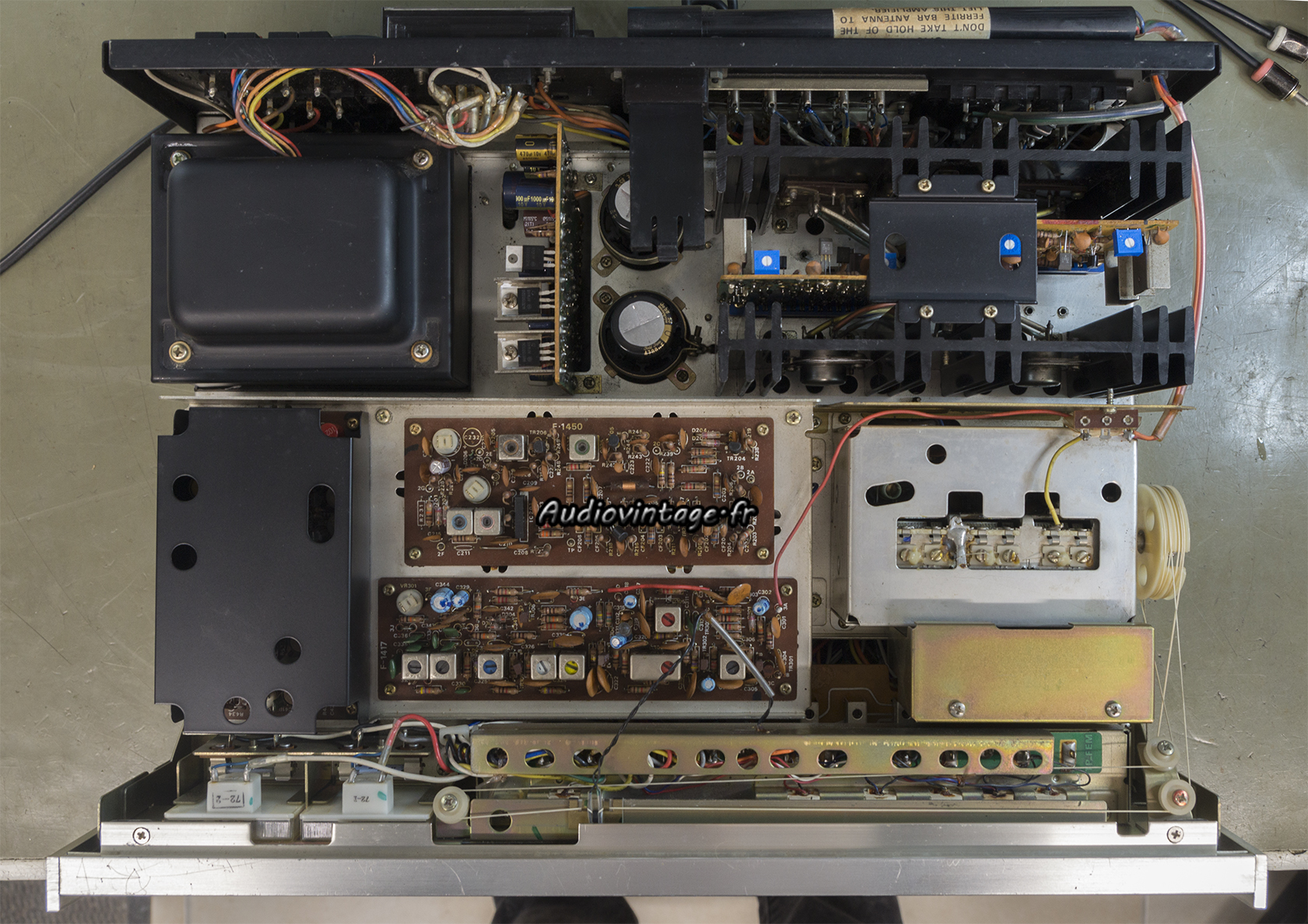

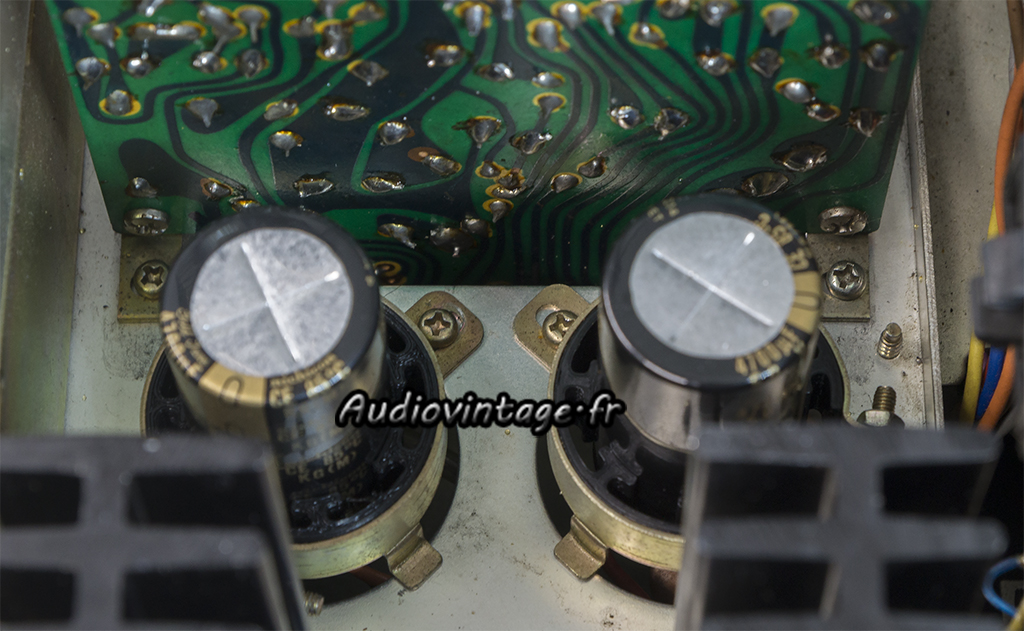

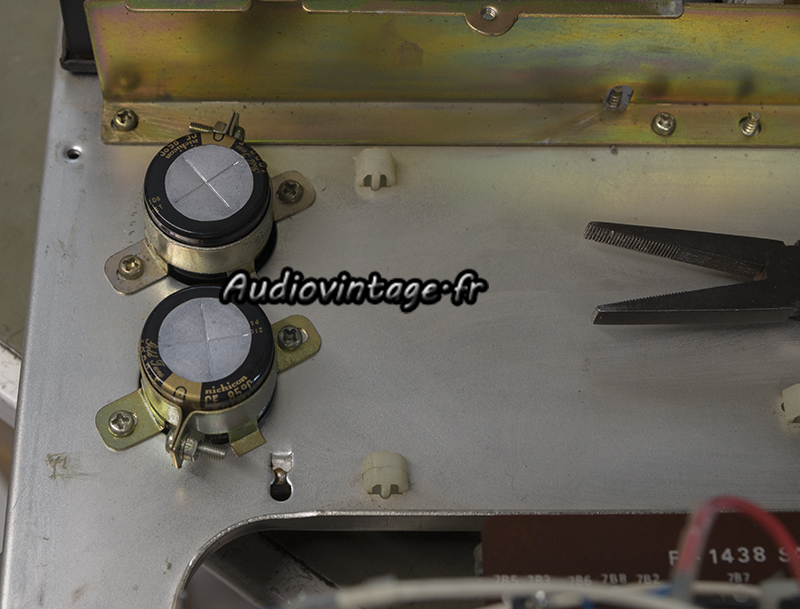

Sous la section tuner, on trouve les deux condensateurs chimiques dédiés à l’alimentation du reste de l’appareil.
Remplacés.

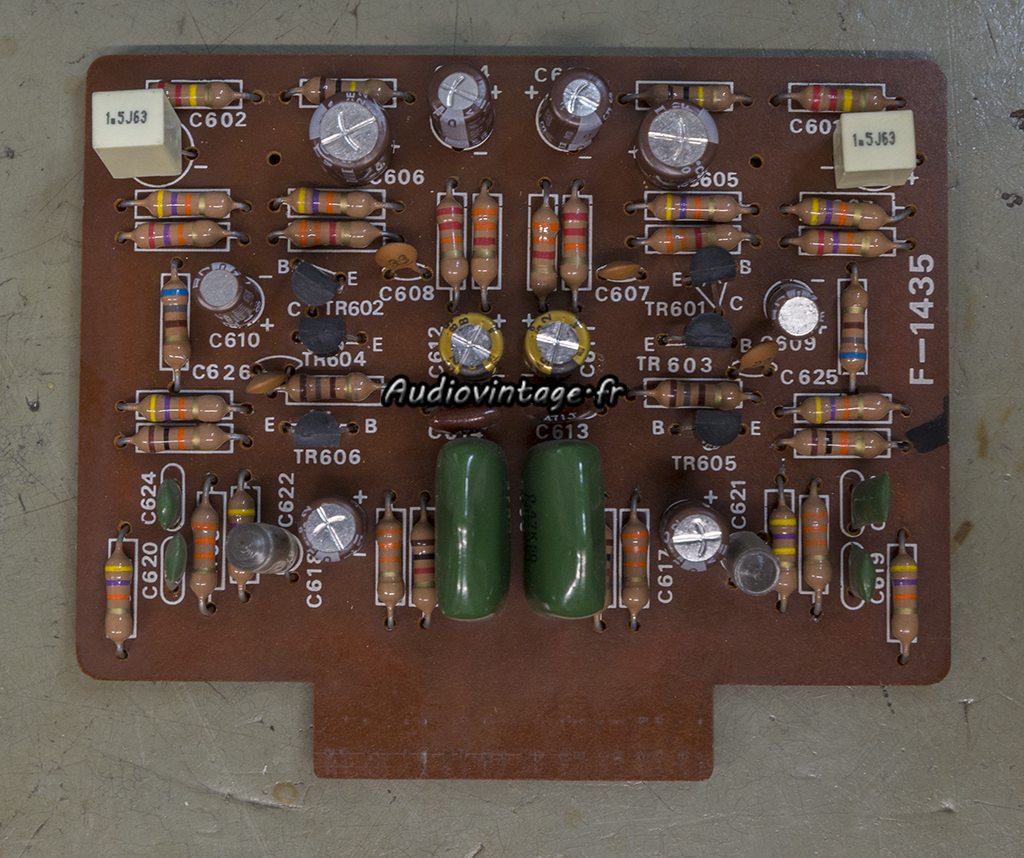

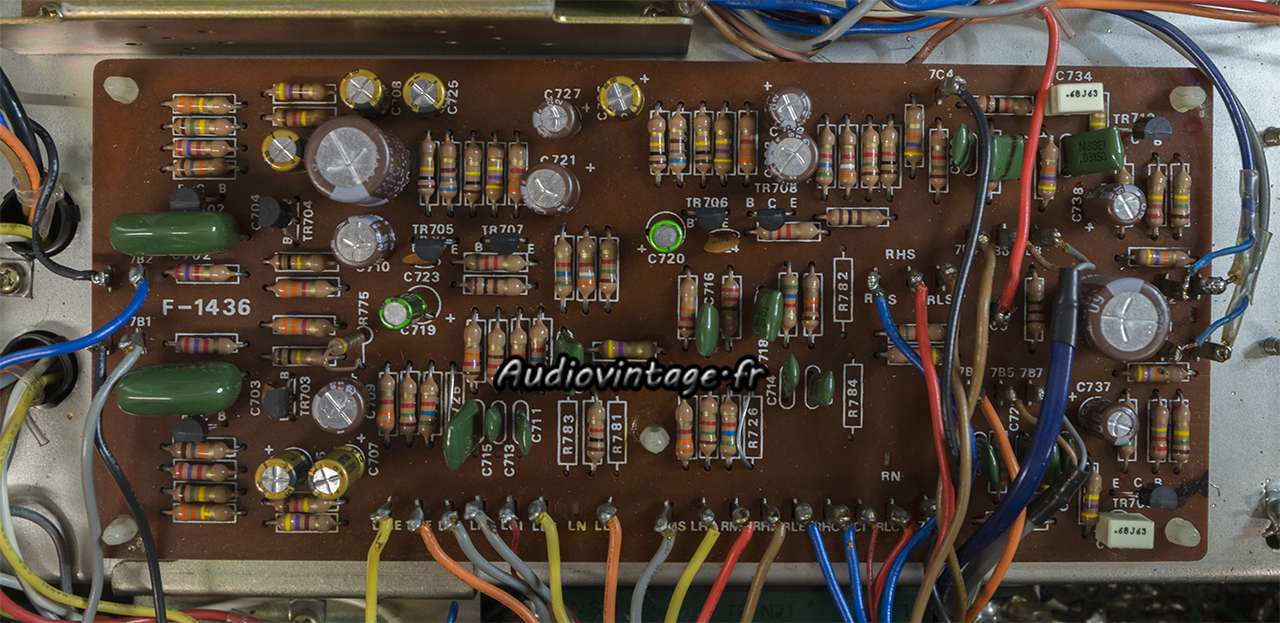

Le circuit de control de tonalité.
Tous les condensateurs chimiques et tous les transistors sont remplacés.
L’étage phono, extrait de son blindage, il est monté à la verticale, à droite derrière la façade.
Condensateurs chimiques et transistors neufs.

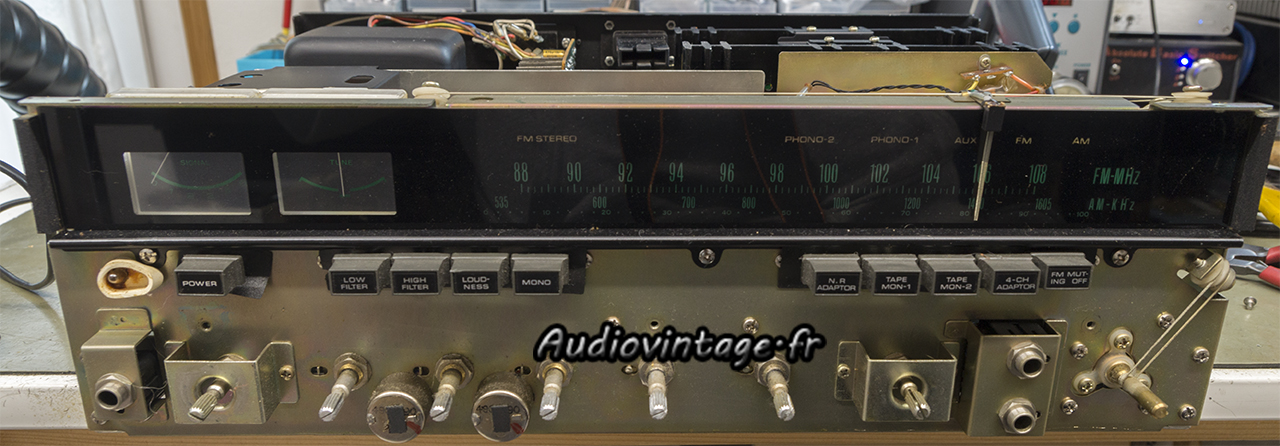

La façade est retirée pour un nettoyage complet.
Eclairage revu, circuits remontés, commandes nettoyées, courant de repos et offsets réglés, tuner aligné. Terminé !

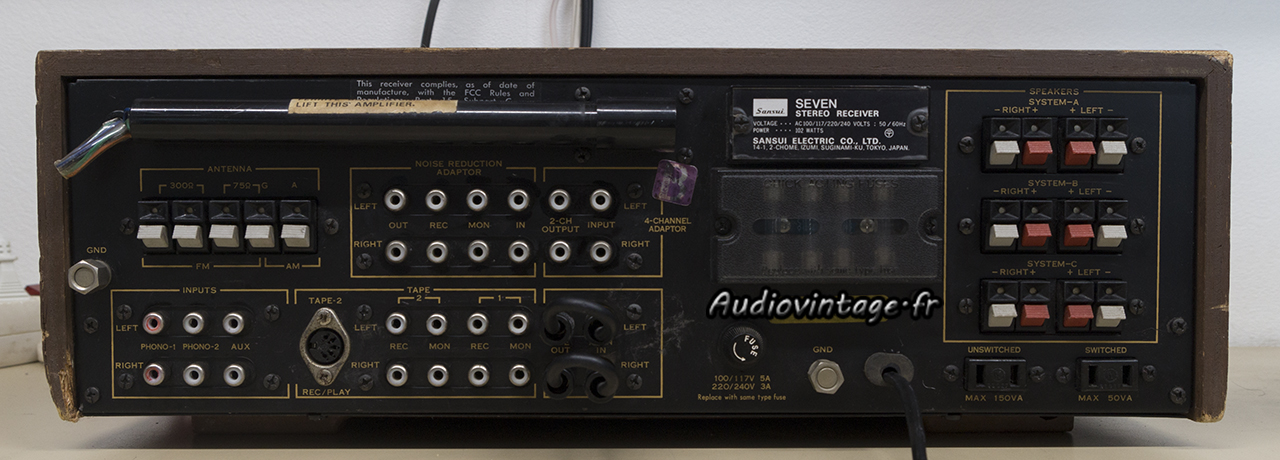

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x41w sous 8 ohms, entrée aux.
Puissance de sortie à l’écrêtage sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x41w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

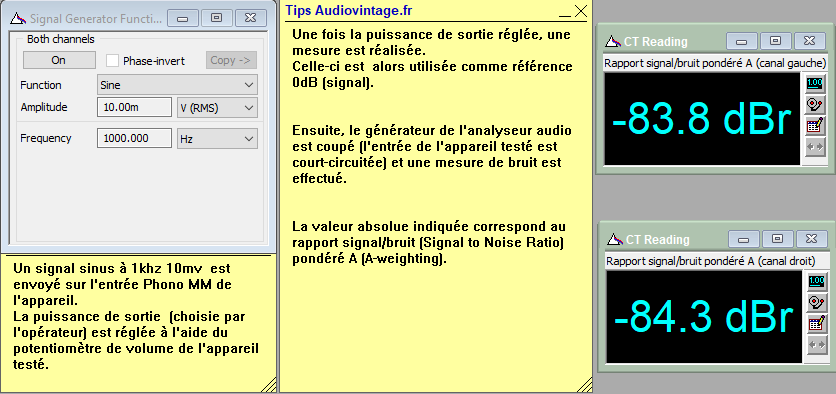

Rapport signal bruit à 2x41w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

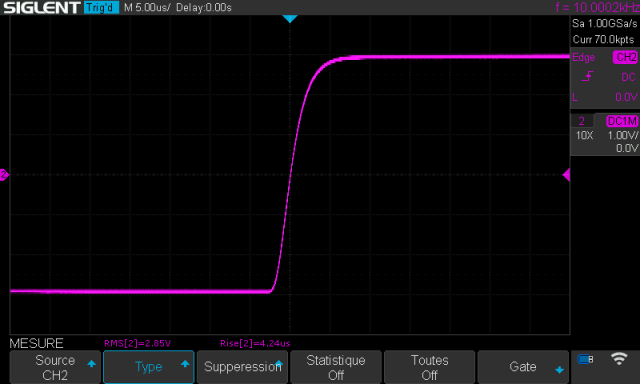

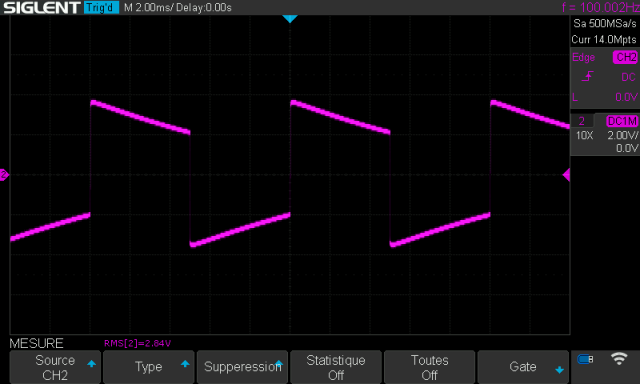

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
