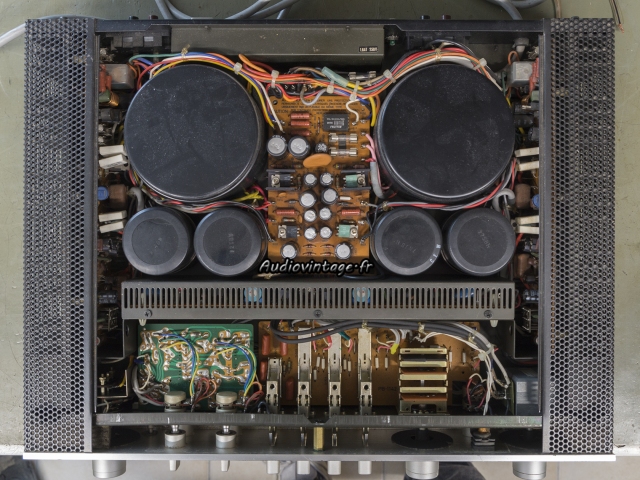

Au tour d’un bel intégré Luxman L-10 double mono d’être accueilli pour une révision complète.
Acquit il y a peu par son nouveau propriétaire, ce dernier me l’a confié pour sa remise en état.
L’appareil fonctionne mais il perd aléatoirement l’un ou l’autre des canaux. Il manque le condensateur de sécurité sur l’entrée AC, des traces de démontage sont visibles mais à part un fusible (oxydé, à remplacer) tout semble d’origine.
Avant toute intervention dans cet appareil, il faut décharger les condensateurs chimiques de l’alimentation qui restent chargés même après plusieurs semaines d’arrêt.

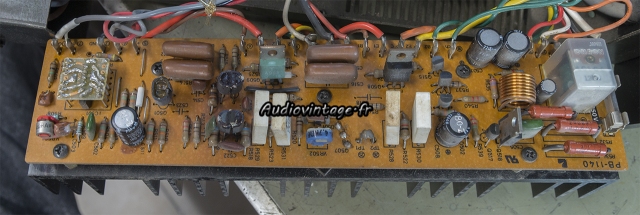

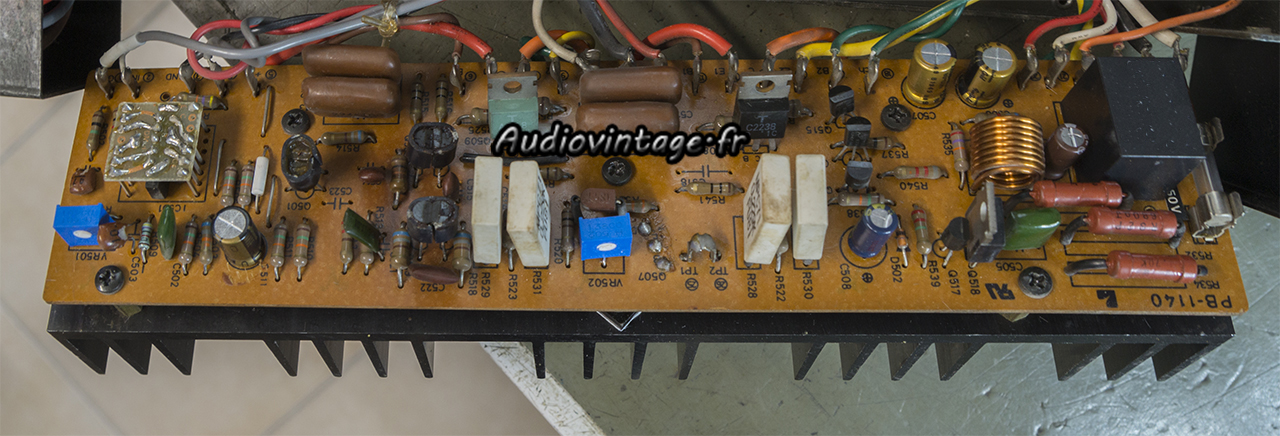

Démontage du circuit d’amplification droit.
Condensateurs chimiques neufs. Les résistances ajustables de courant de repos et d’offset, très souvent problématiques dans ces machines sont remplacées, tout comme le relais responsable des coupures mentionnées plus haut.
Le circuit dml1, qui n’est pas de la première (et problématique) première génération reste en place. Des mesures sur l’appareil avant intervention ont en effet permis de vérifier que les modules en question étaient parfaitement fonctionnels.
Une intervention identique a été réalisée sur le circuit gauche.

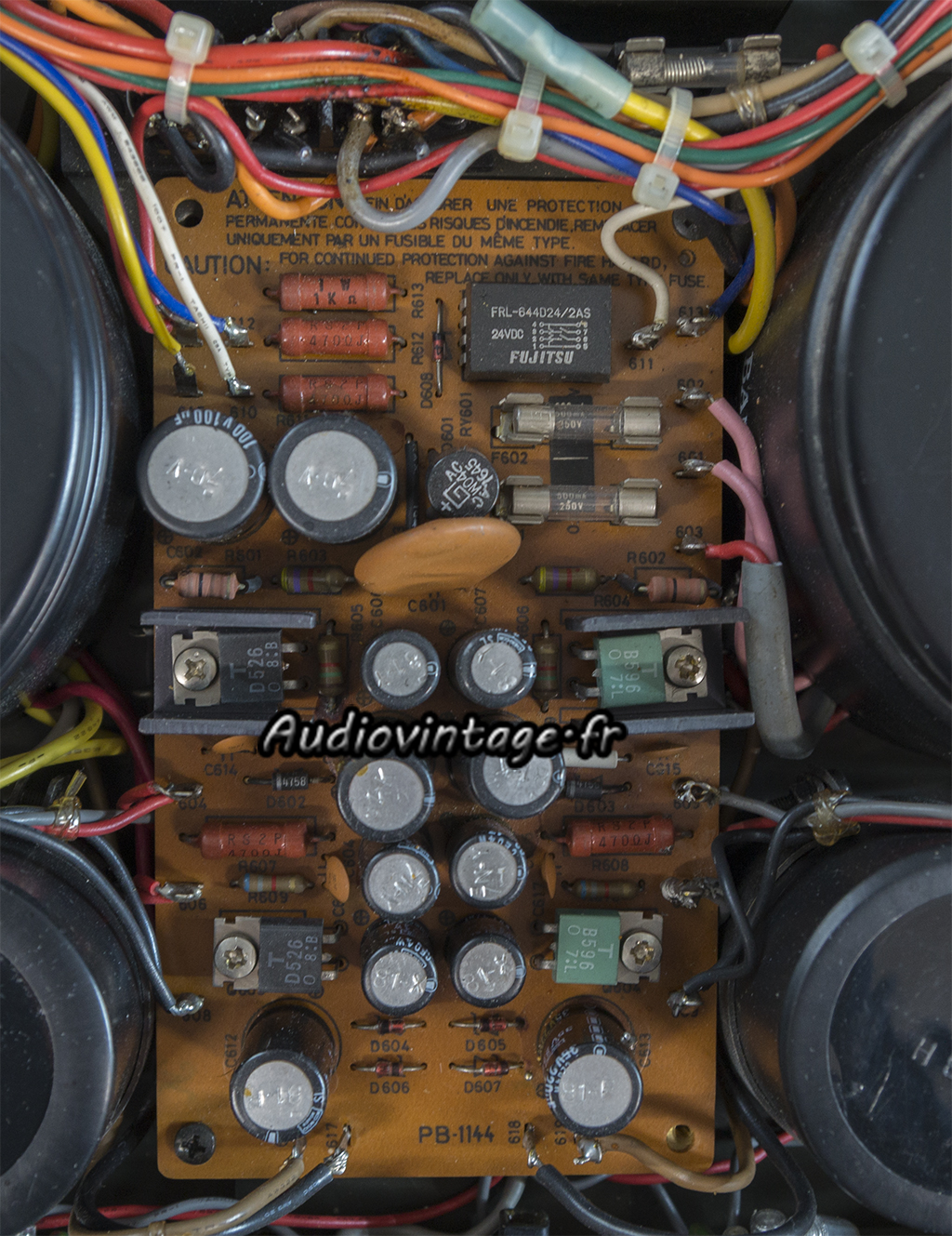

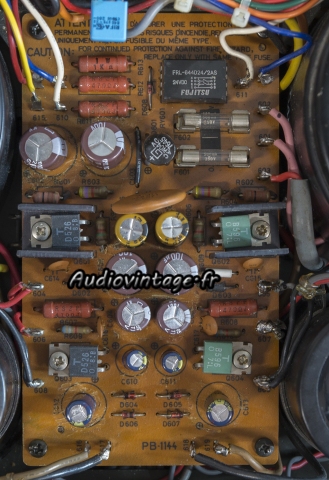

Le circuit d’alimentation.
Tous les condensateurs chimiques sont remplacés. La colle devenue corrosive est retirée. Enfin, le condensateur x2 manquant est ajouté et le fusible général remplacé.

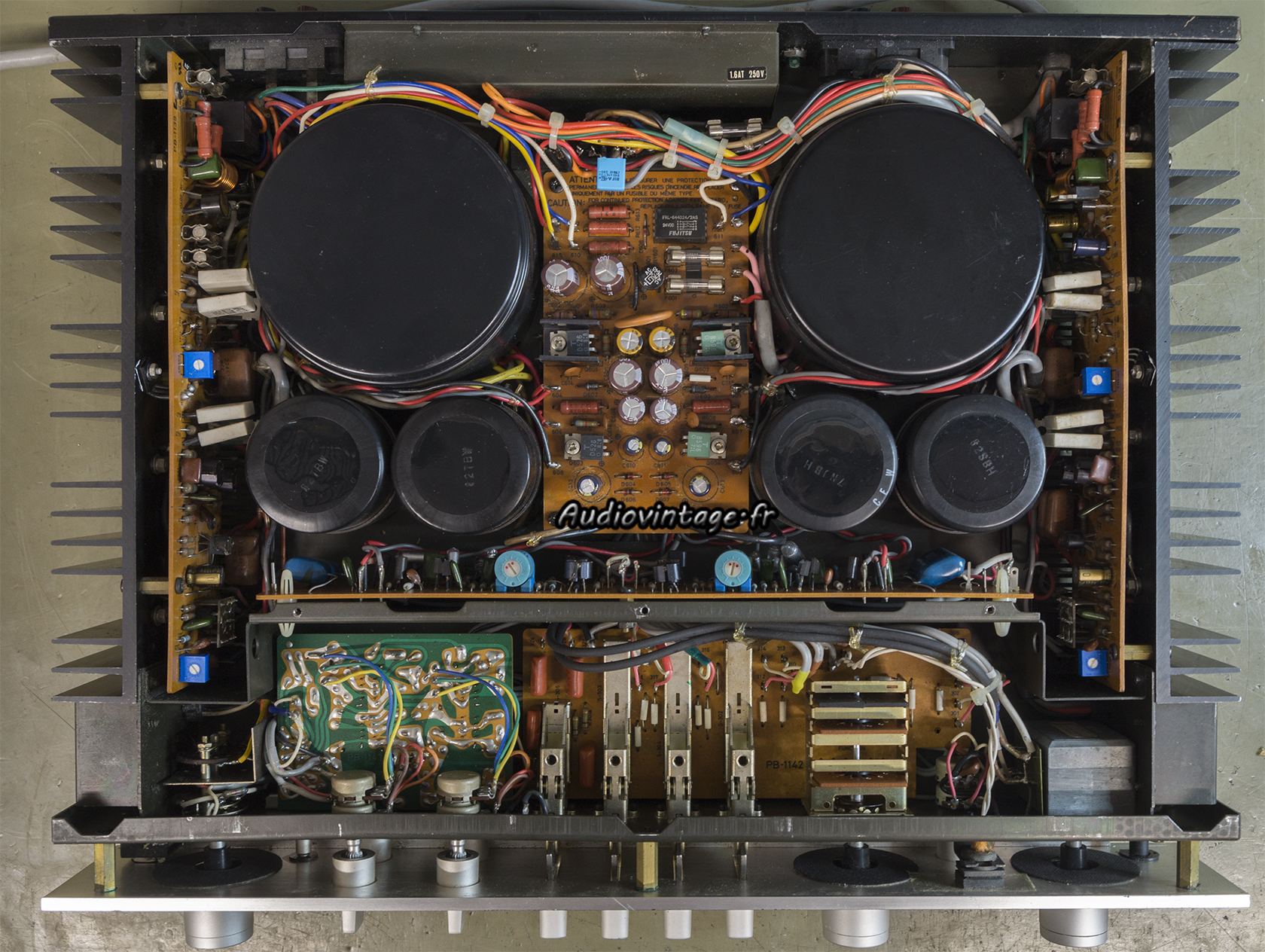

Les commandes sont nettoyées, les courants de repos ajustés tout comme les offsets (y compris phono). Terminé.

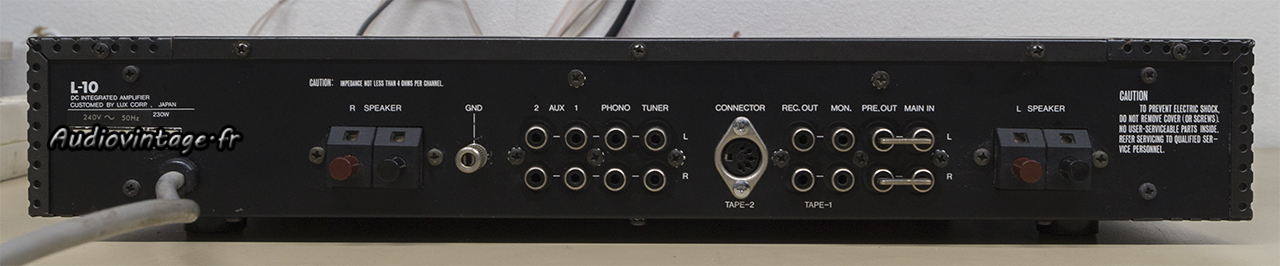

Connectique.
Les mesures sur entrée Aux :

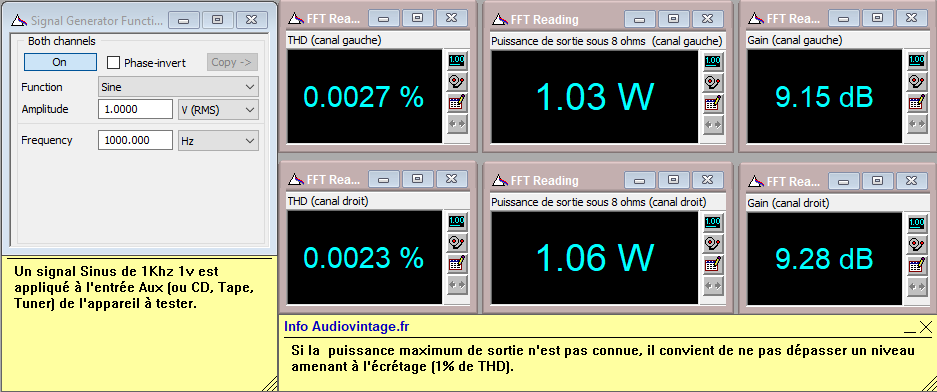

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x55w sous 8 ohms, entrée aux, tone defeat.

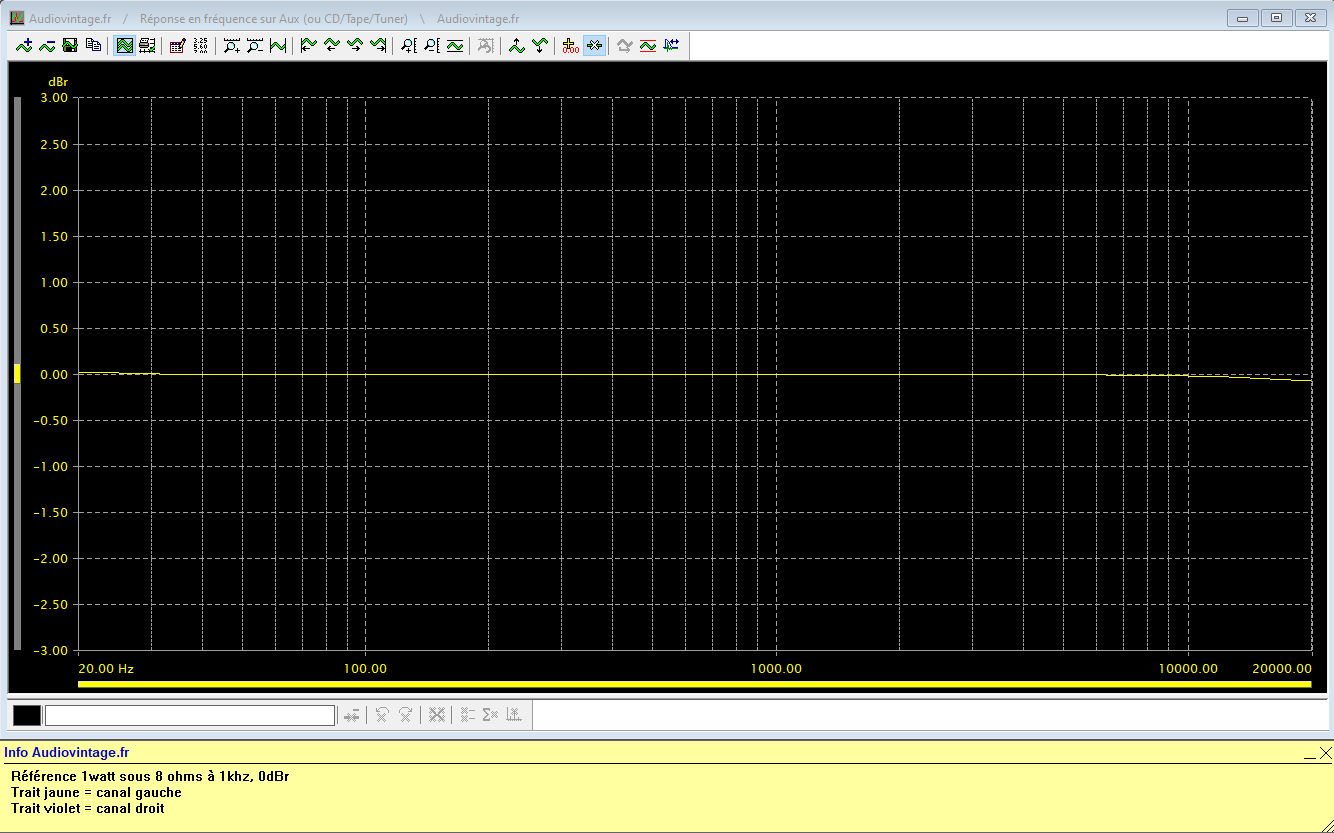

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres subsonic.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone compensator au mini puis au maxi (200hz/3khz).
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

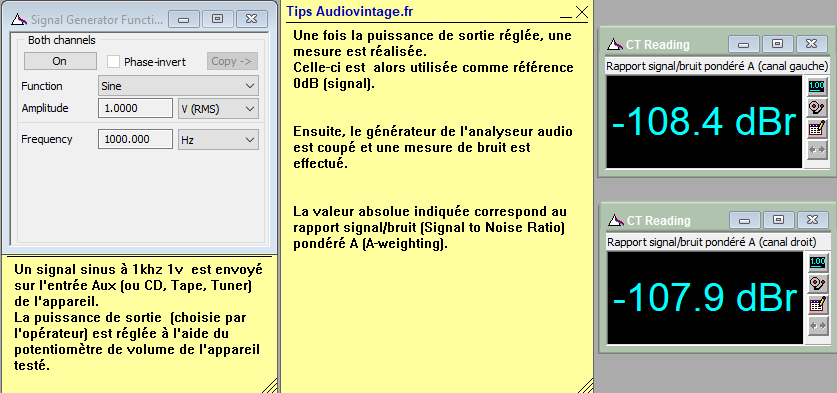

Rapport signal bruit à 2x55w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :

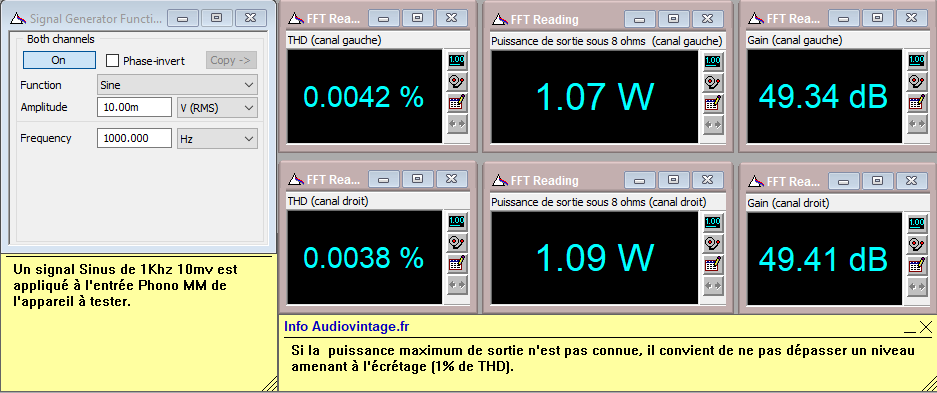

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

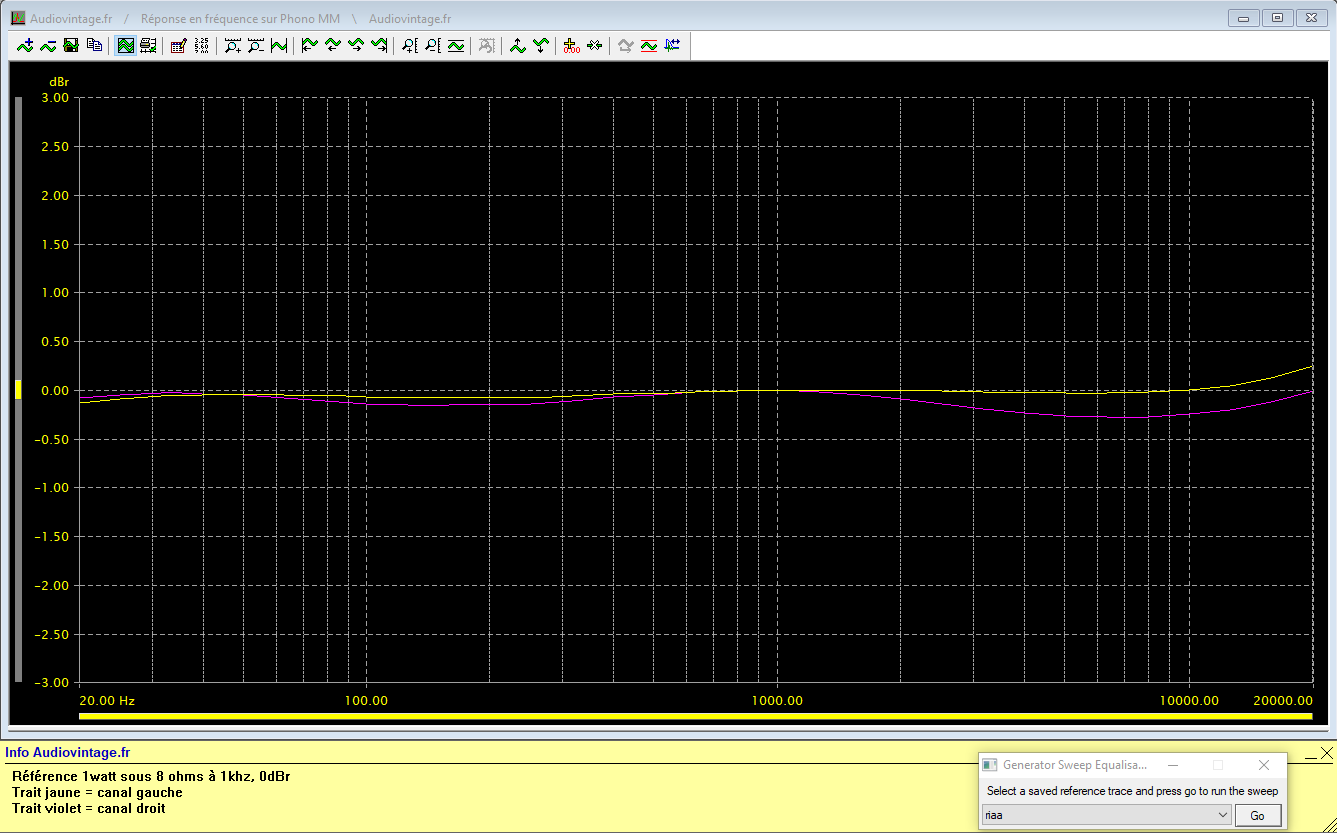

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

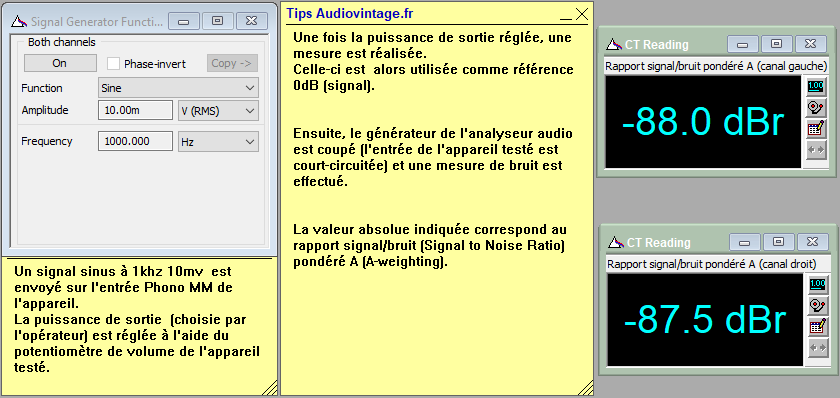

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x55w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

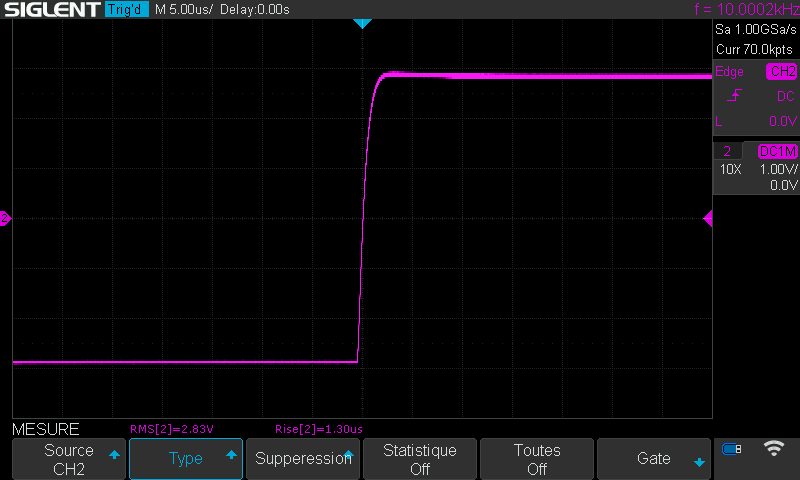

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
Et si vous faisiez réparer et/ou réviser votre Luxman ? : L’atelier Audiovintage
Bonsoir, je viens juste de dépanner ce modèle d’amplificateur et je me pose une question concernant la partie correction audio. Je trouve que la partie compensation basse fréquence manque d’efficience. Avez vous remarqué cela sur l’ampli que vous avez eu dans les mains.
Tout le reste est OK, j’ai refait entièrement la carte alim et les modules DML1 avaient déjà été changés par ceux du hollandais fan de la marque !
Bonjours Yves. En effet, il suffit de regarder les courbes de réponses que j’ai mis en ligne pour voir que contrairement à la plupart des appareils vintage et leurs gros sabots, le L-10 propose une « correction » bien plus légère et de mon point de vue très largement suffisante pour ceux qui en ont l’utilité. Si on a besoin de corriger à +5db dans le grave ou l’aigu, c’est qu’il faut s’interroger sur l’ensemble de la chaine (éléments, local, oreilles) , car il y a manifestement un problème.
