Sansui AU-7500

Sansui AU-7500 : une fois nettoyé, un bel exemplaire.
Encore un gros chantier sur un bel appareil. Résurrection d’un Sansui AU-7500.

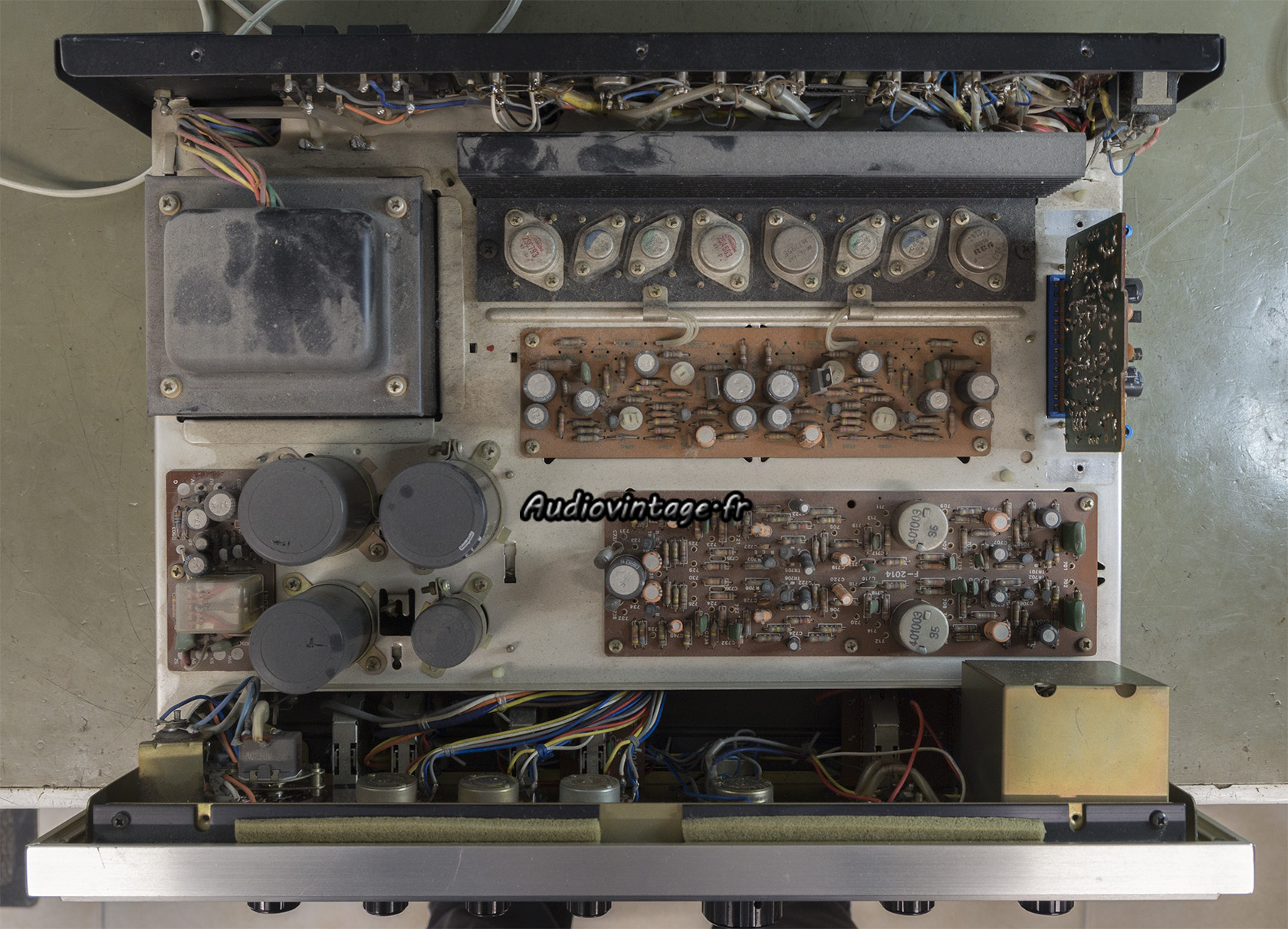

Sansui AU-7500 : à son arrivée.
Sansui AU-7500 : à son arrivée.
Confié par son nouveau propriétaire qui souhaite avoir un exemplaire en parfait état de fonctionnement. Il semble que l’appareil se met en sécurité de manière aléatoire.
L’ouverture confirme que certains composants ont été remplacés, transistors de puissances sur le canal droit, d’autres transistors ailleurs, mais rien n’a été fait correctement.

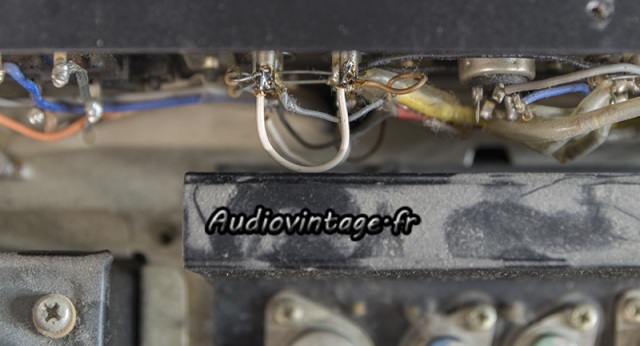

Sansui AU-7500 : bricolage !

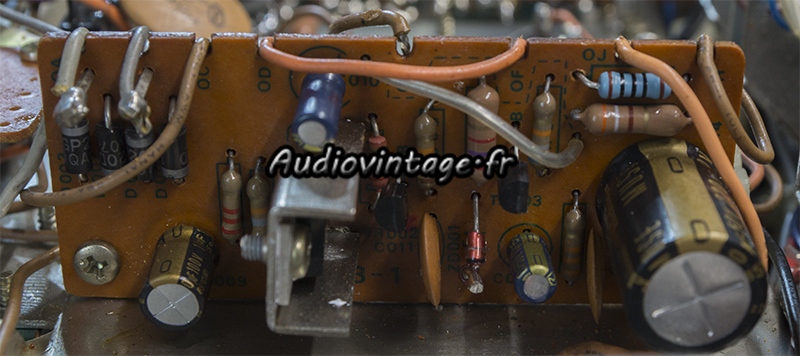

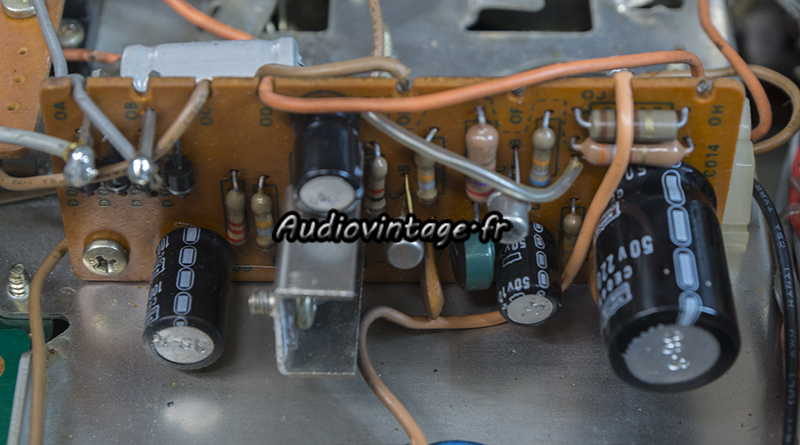

Autre surprise, ce bricolage sur les connecteurs RCA « 4 CH adaptor ». En effet, la commande en façade permettant l’usage en quadriphonie est défectueuse. Actuellement, pour avoir du son, il faut activer cette commande, les straps ajoutés à l’arrière relient les sorties aux entrées.
Tout cela n’est pas très sérieux.

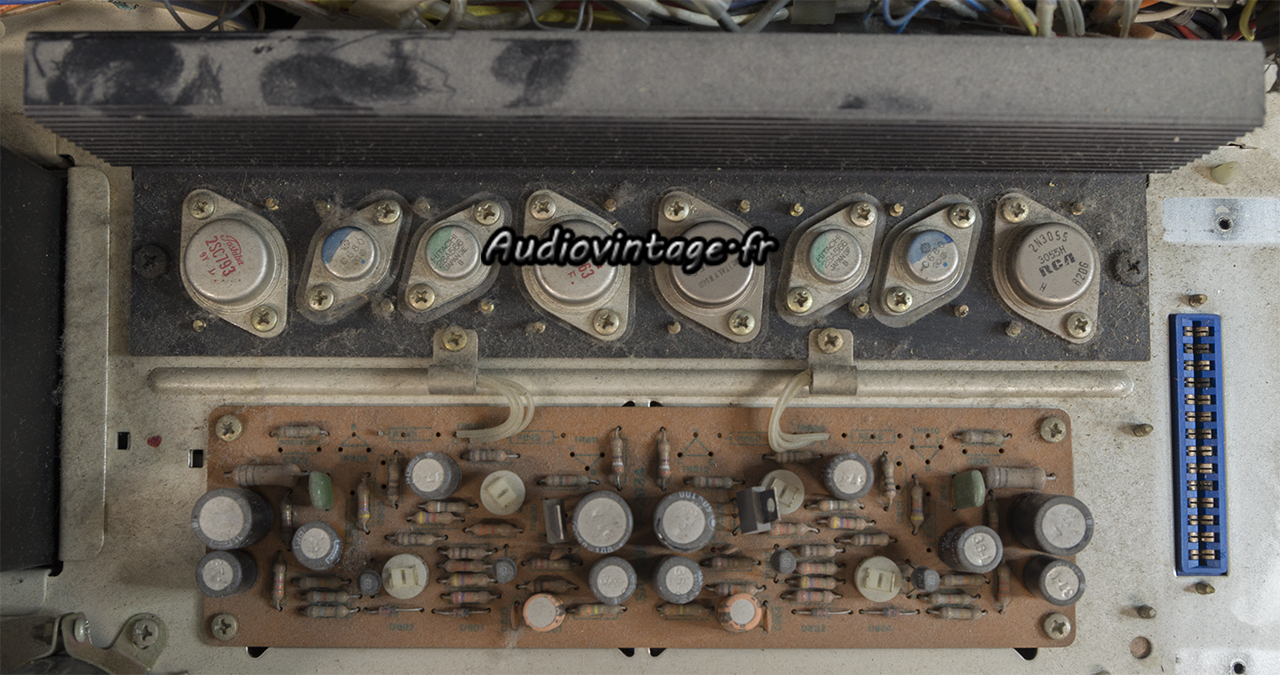

Sansui AU-7500 : circuit d'amplification final à revoir.

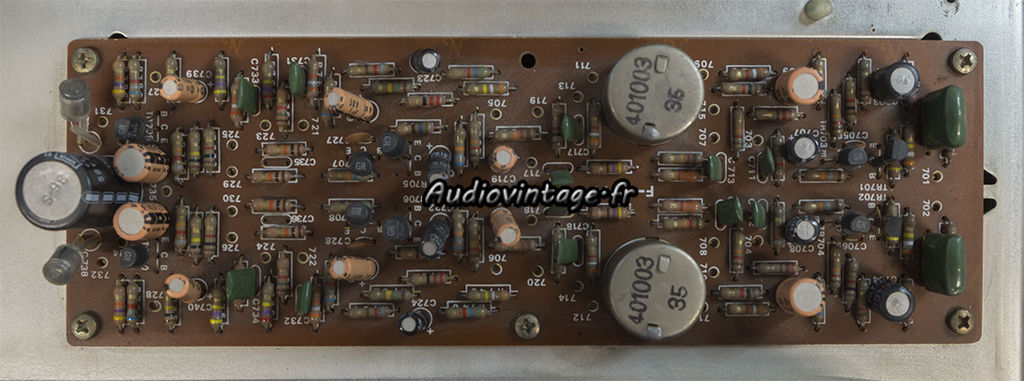

Voici donc le l’étage de puissance final.

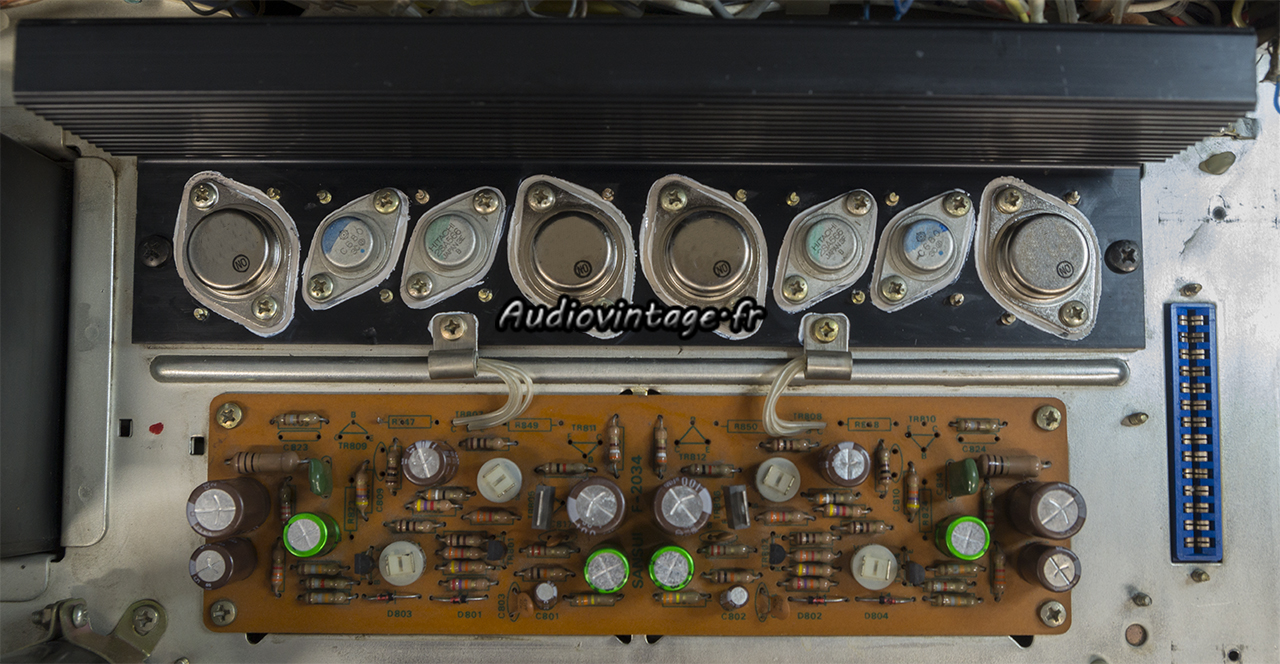

Sansui AU-7500 : circuit d'amplification final révisé.
Les transistors de puissances sont remplacés sur les deux canaux. Comme les transistors driver (démontés, désoxydés et testés), ils reçoivent des micas neufs et de la graisse fraiche.
Le circuit en lui-même voit ses condensateurs chimiques et certains transistors remplacés.

Sansui AU-7500 : circuit de tonalité à revoir.

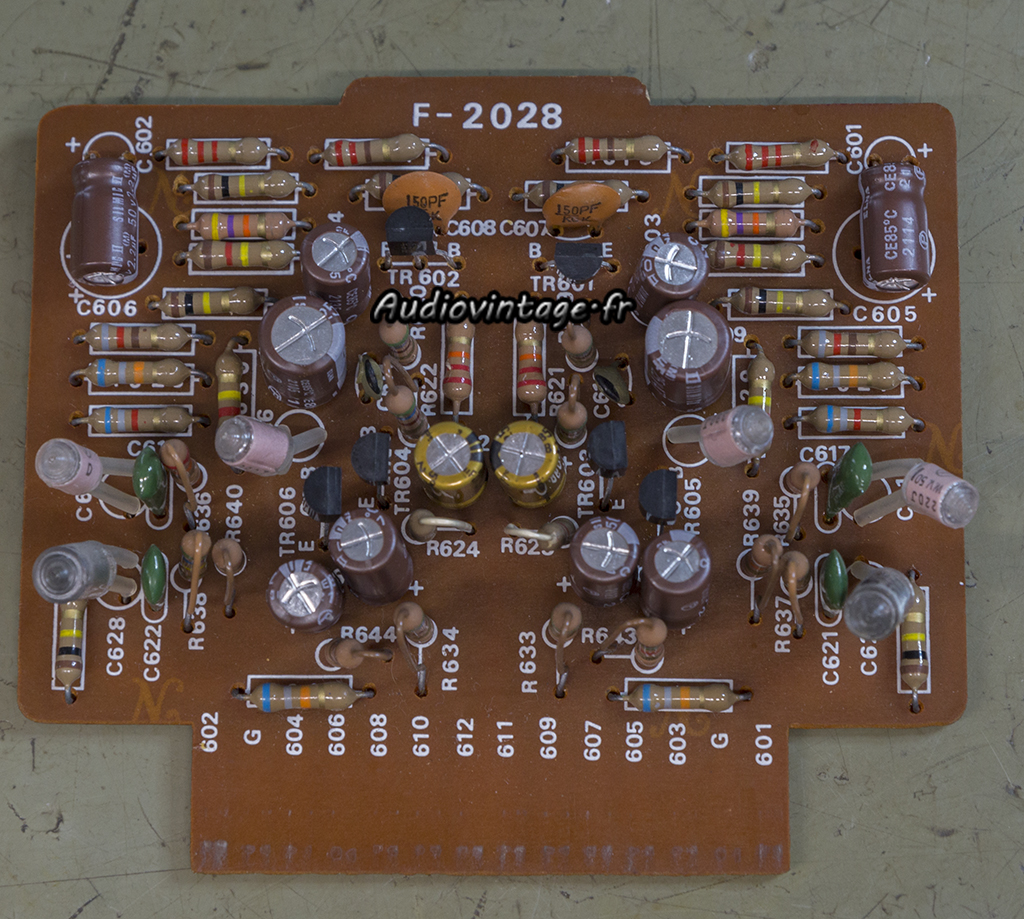

Le circuit de tonalité.

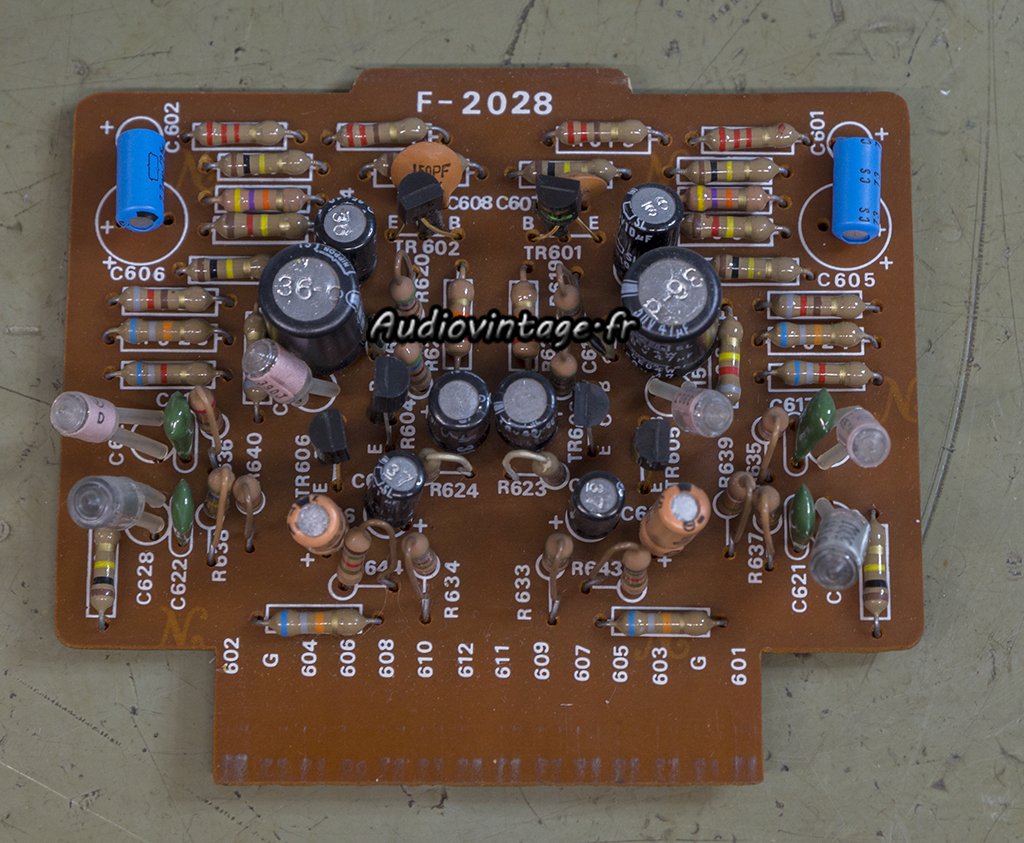

Sansui AU-7500 : circuit de tonalité révisé.
Tous les condensateurs chimiques et les transistors sont remplacés.

Sansui AU-7500 : étage phono à réviser.
L’étage phono.

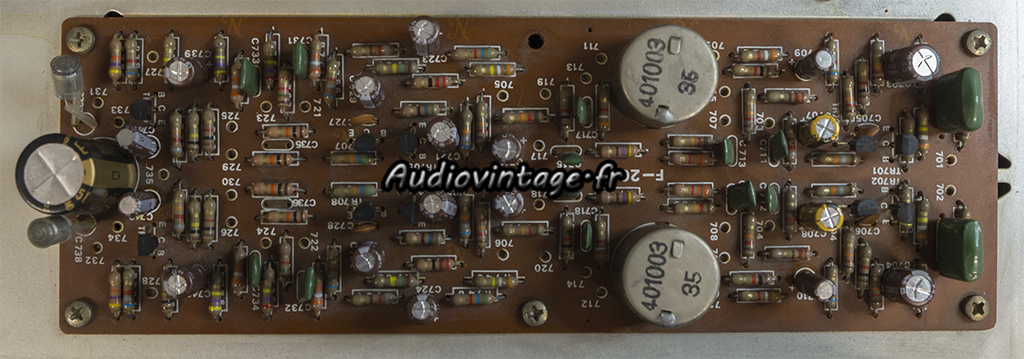

Sansui AU-7500 : étage phono révisé.
Transistors et condensateurs chimiques remplacés. Ici, si on se contente bêtement de remplacer les transistors par les « équivalents » habituellement recommandés sur les forums, on se retrouve avec un étage phono qui ne fonctionne pas correctement et qui peut engendrer d’autres problèmes y compris lors de l’utilisation d’une autre entrée.
C’est également le cas pour d’autres appareils, Sansui par exemple, ou le remplacement de certains transistors par des « équivalents » sur les étages phono et tonalité ne donnera pas les résultats escomptés…

Sansui AU-7500 : circuit de protection à revoir.

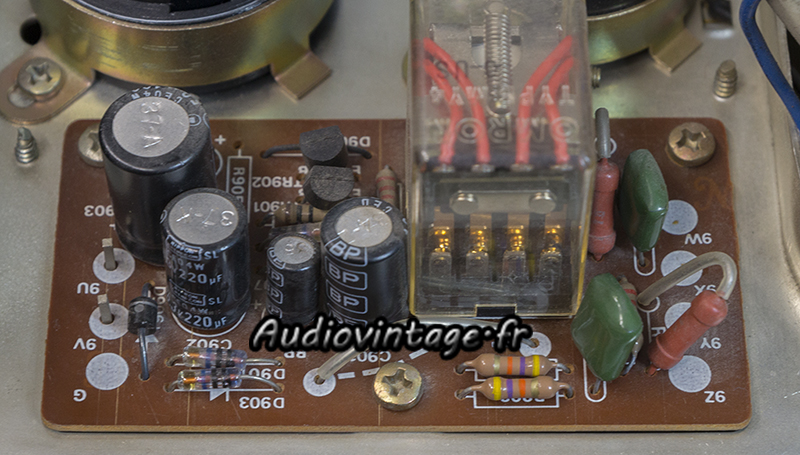

Le circuit de protection.

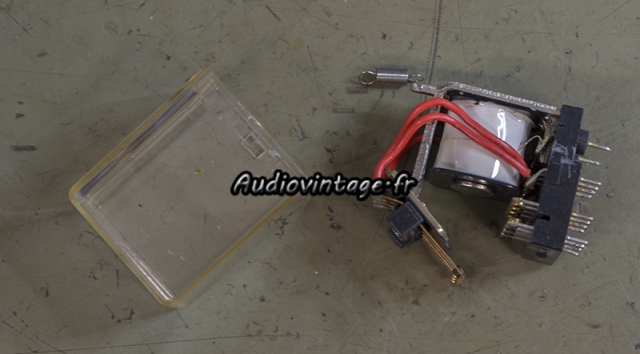

Sansui AU-7500 : relais à désoxyder.
Relais à désoxyder.

Sansui AU-7500 : circuit de protection révisé.
Condensateurs chimiques neufs.

Sansui AU-7500 : alimentation régulée à revoir.
Le circuit d’alimentation régulée.

Sansui AU-7500 : alimentation régulée réparée et révisée.
Celui-là, il m’en a fait baver avec des tensions incorrectes en sortie et que j’ai eu du mal à diagnostiquer. De nombreux composants ont été remplacés.
Je remercie chaleureusement cette cochonnerie de condensateur céramique qui m’a tenu en haleine bien trop longtemps… 🙁

Sansui AU-7500 : remplacement de la commande "4 CH Adaptor".
A gauche la commande « 4CH Adaptor » défectueuse. A droite sa remplaçante.

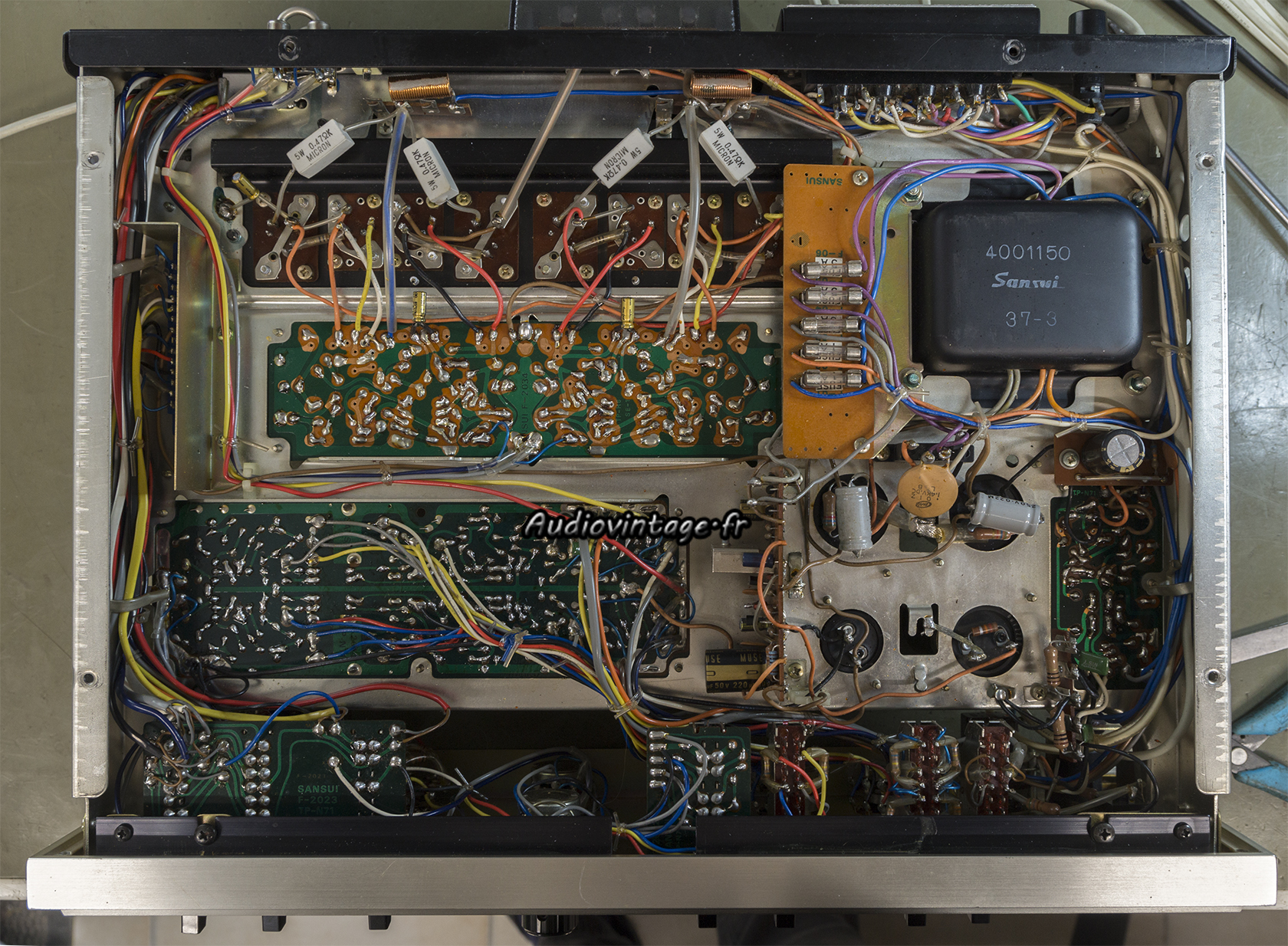

Sansui AU-7500 : terminé.

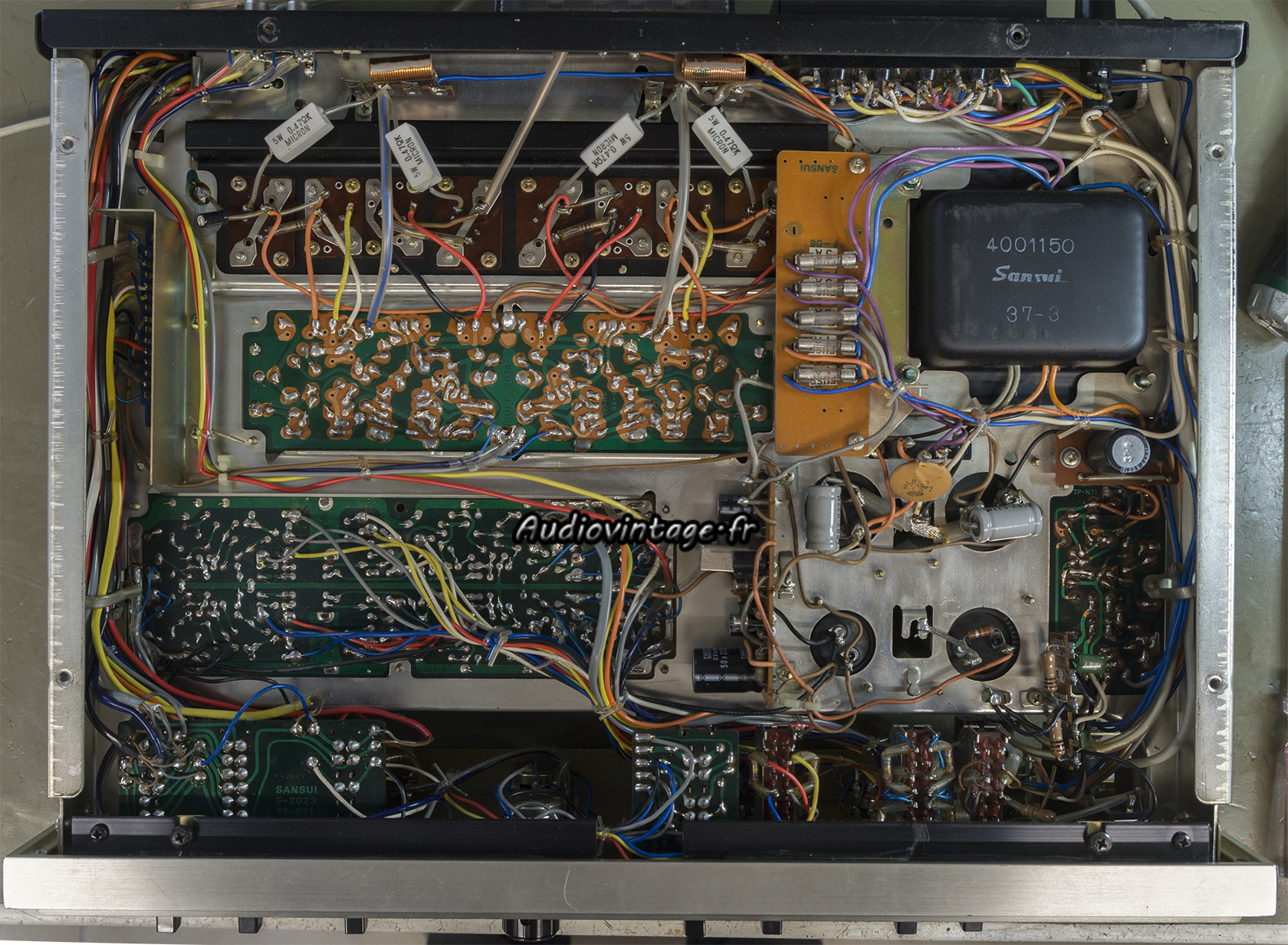

Sansui AU-7500 : terminé.
Les deux condensateurs de filtrage d’alimentation des étages de puissances ont été remplacés, l’un des deux montrant une baisse importante de sa capacité.
Toutes les commandes sont nettoyées. Les courants de repos et offsets sont ajustés.

Sansui AU-7500 : connectique.

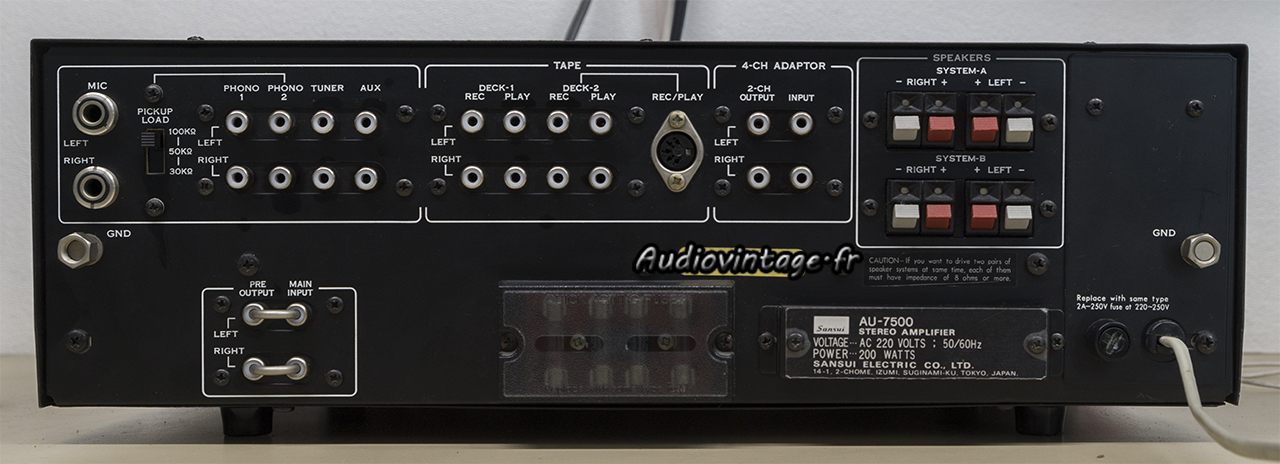

Connectique.

Les mesures sur entrée Aux :

Sansui AU-7500 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux.

Sansui AU-7500 : distorsion-a-2x40w-sous-8-ohms-entree-aux
Distorsion à 2x40w sous 8 ohms, entrée aux.

Sansui AU-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Sansui AU-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Sansui AU-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Sansui AU-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Sansui AU-7500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Sansui AU-7500 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Sansui AU-7500 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Sansui AU-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

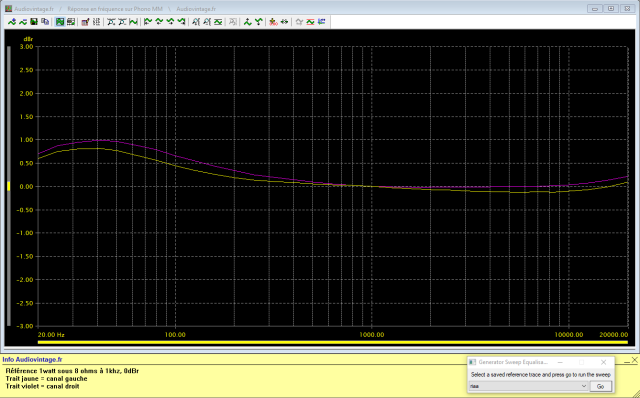

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Sansui AU-7500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Sansui AU-7500 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-phono

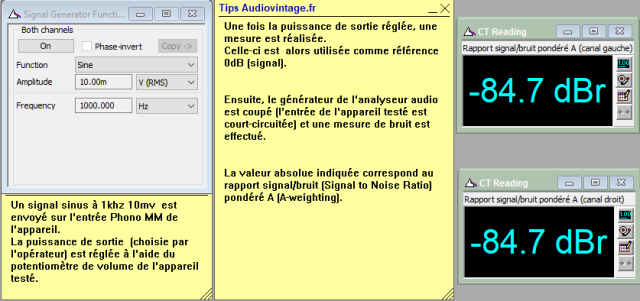

Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui AU-7500 : signal-carre-a-100hz
Sansui AU-7500 : signal-carre-a-1khz
Sansui AU-7500 : signal-carre-a-10khz
Sansui AU-7500 : temps-de-montee-a-10khz

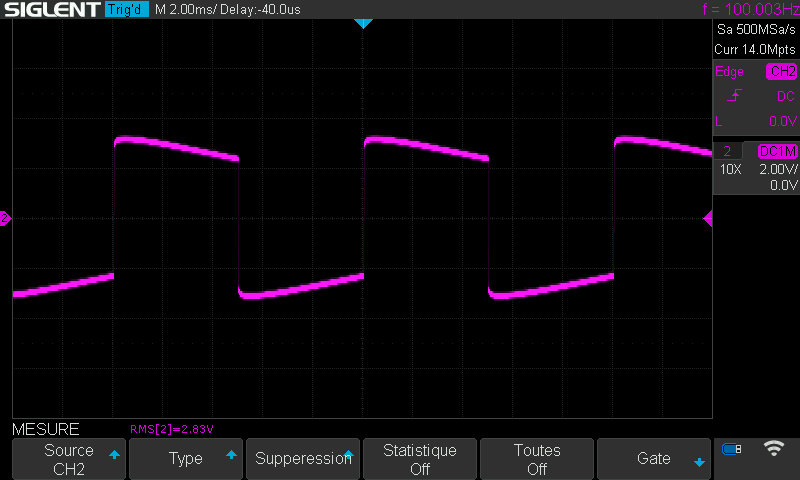

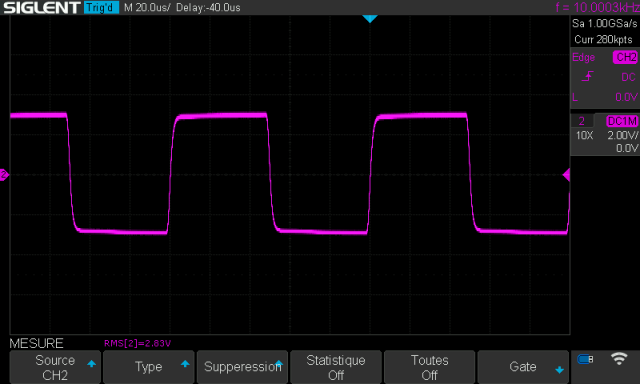

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
