Sansui AU-9500

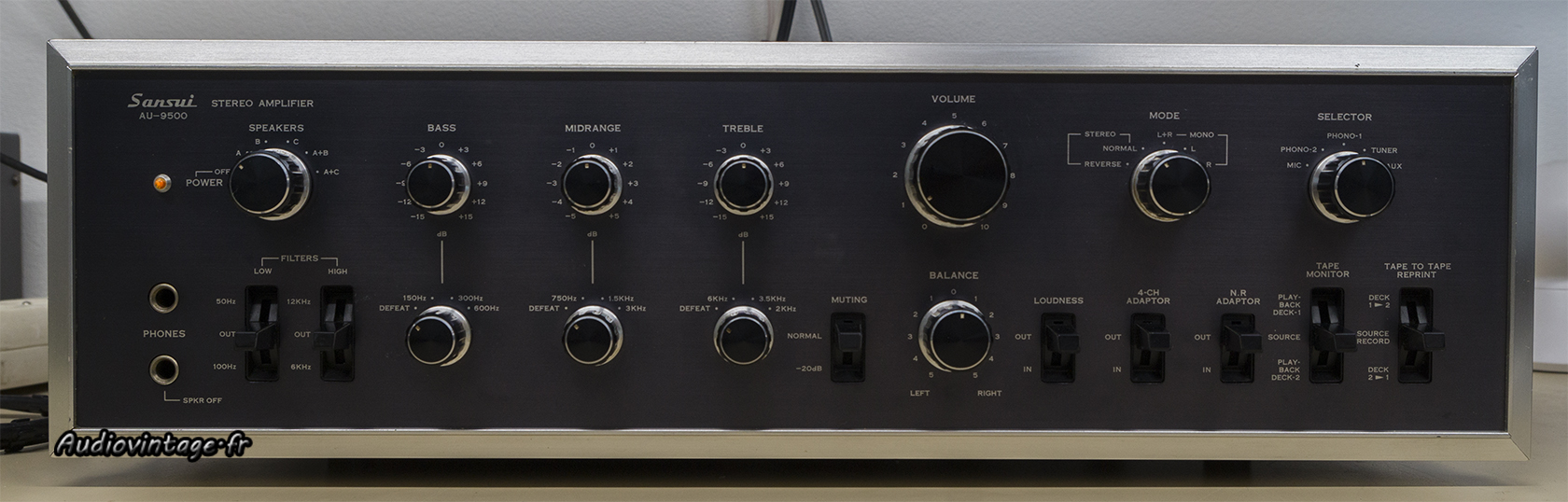

Sansui AU-9500 : une fois nettoyé, c'est un très bel exemplaire !
Un bon et gros Sansui AU-9500 en souffrance accueilli à l’atelier Audiovintage.

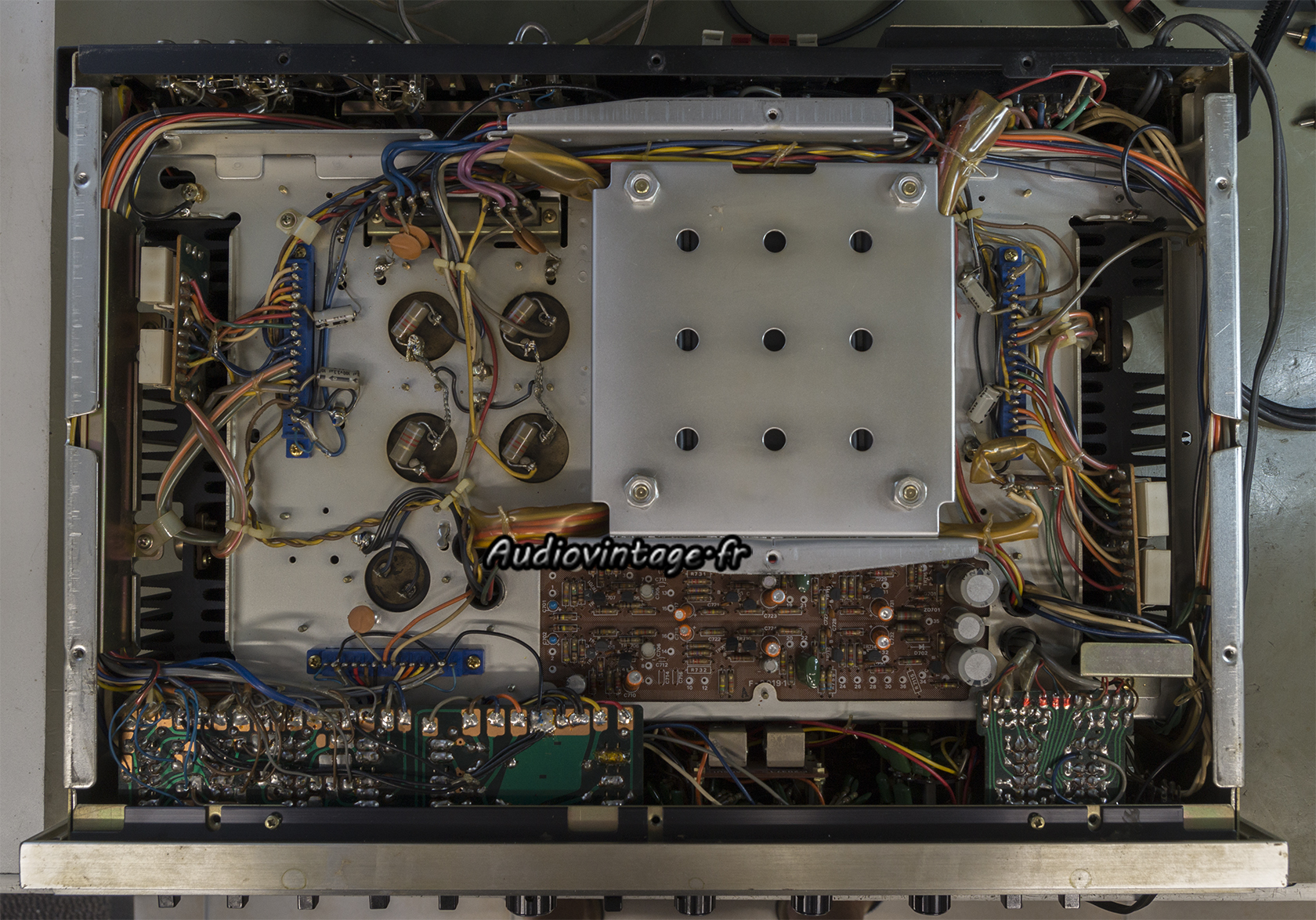

Sansui AU-9500 : à son arrivée.
Sansui AU-9500 : à son arrivée.
Ce beau bébé est en panne, le relais ne s’enclenche pas. Un intervenant a changé le relais mais comme dans 99.9% des, son remplacement n’a rien changé.

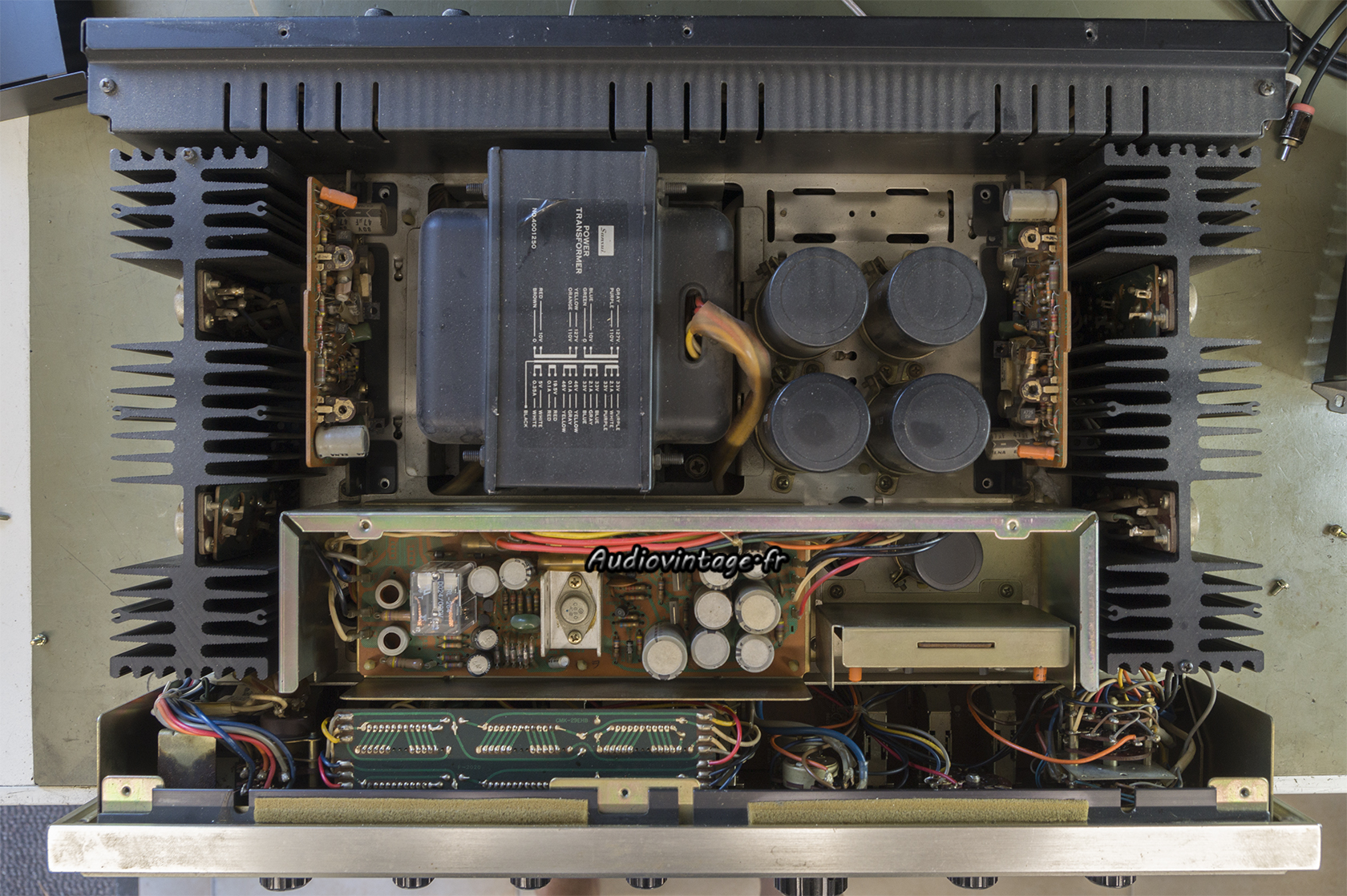

Il manque également les ponts ampli/préampli et l’appareil est bien encrassé dans l’ensemble.

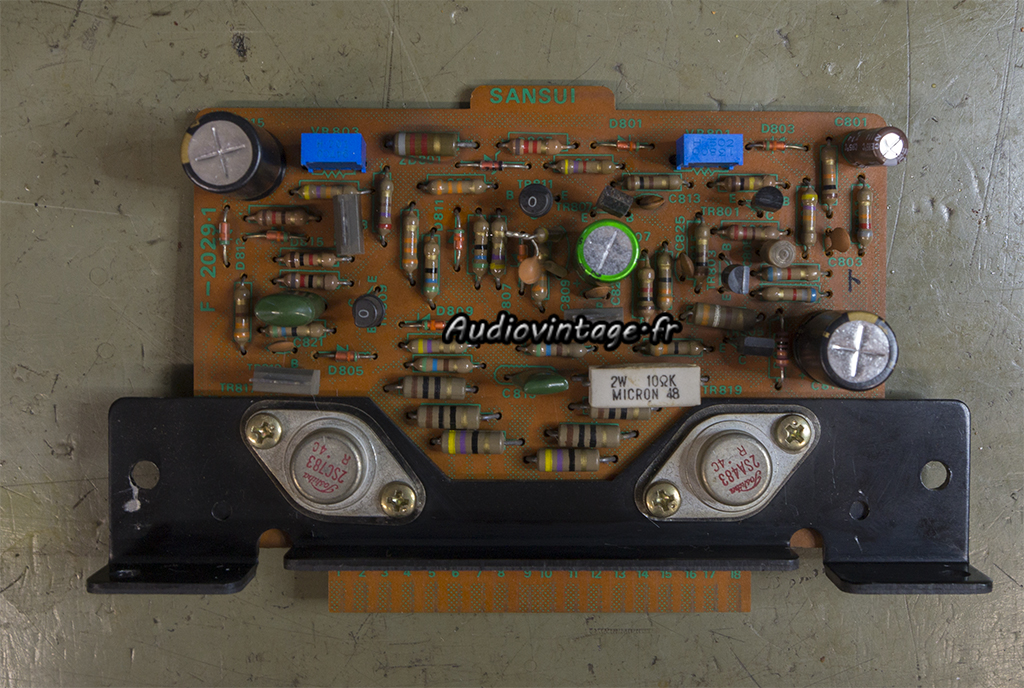

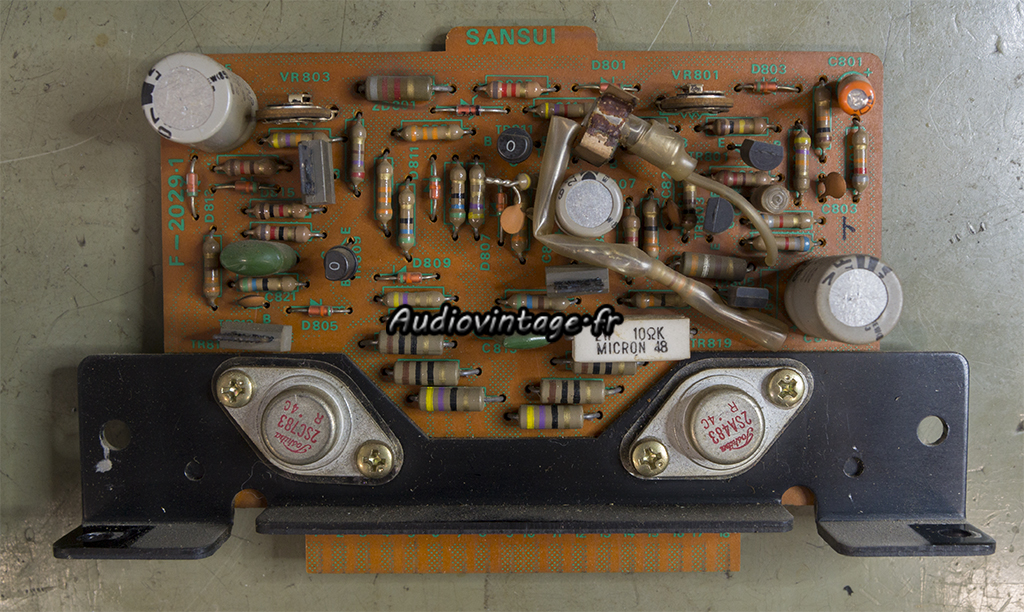

Sansui AU-9500 : circuit driver en panne.
La panne principale est rapidement identifiée. Un fusible soudé sur un des circuits driver est HS.
Il est mort pour cause d’oxydation, c’est un souci qui arrive de temps en temps sur les AU-9500 montés ainsi, car oui, tous n’ont pas ce fusible et ici, on ne va pas se priver de le supprimer sur les deux canaux.

Sansui AU-9500 : circuit driver réparé et révisé.

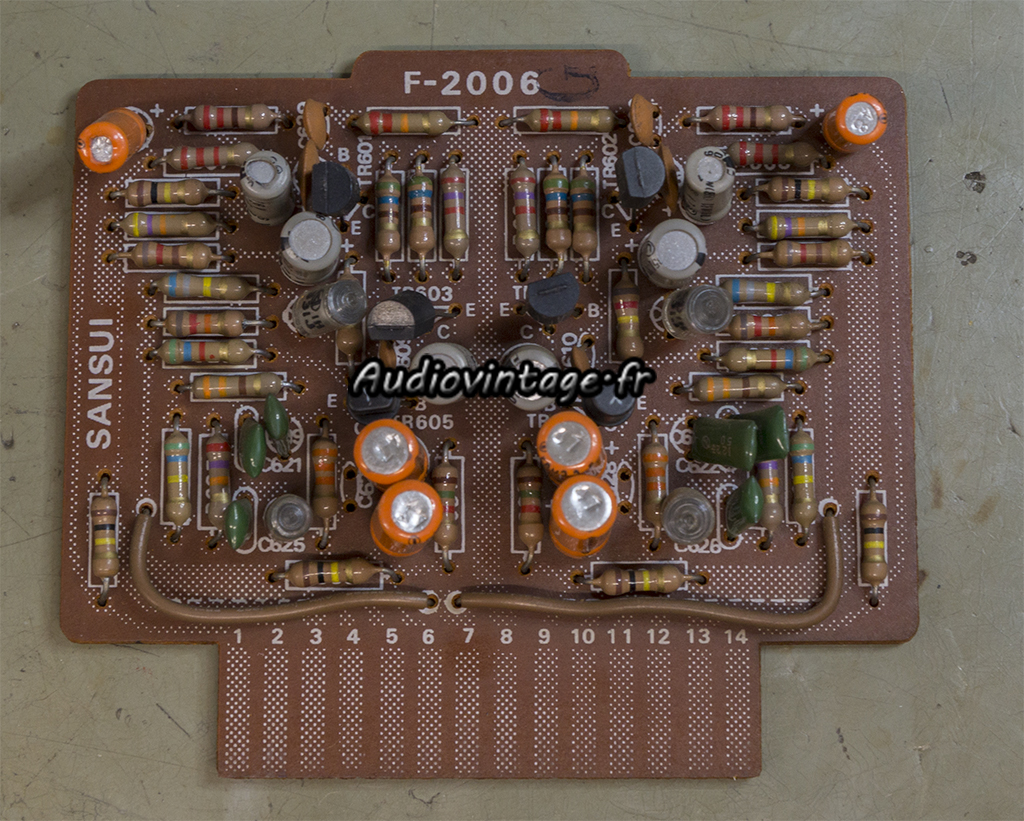

Circuit driver réparé et révisé. Fusible supprimé, condensateurs chimiques remplacés tout comme certains transistors et les résistances ajustables de bias et d’offset.

Sansui AU-9500 : micas neufs et graisse fraiche.

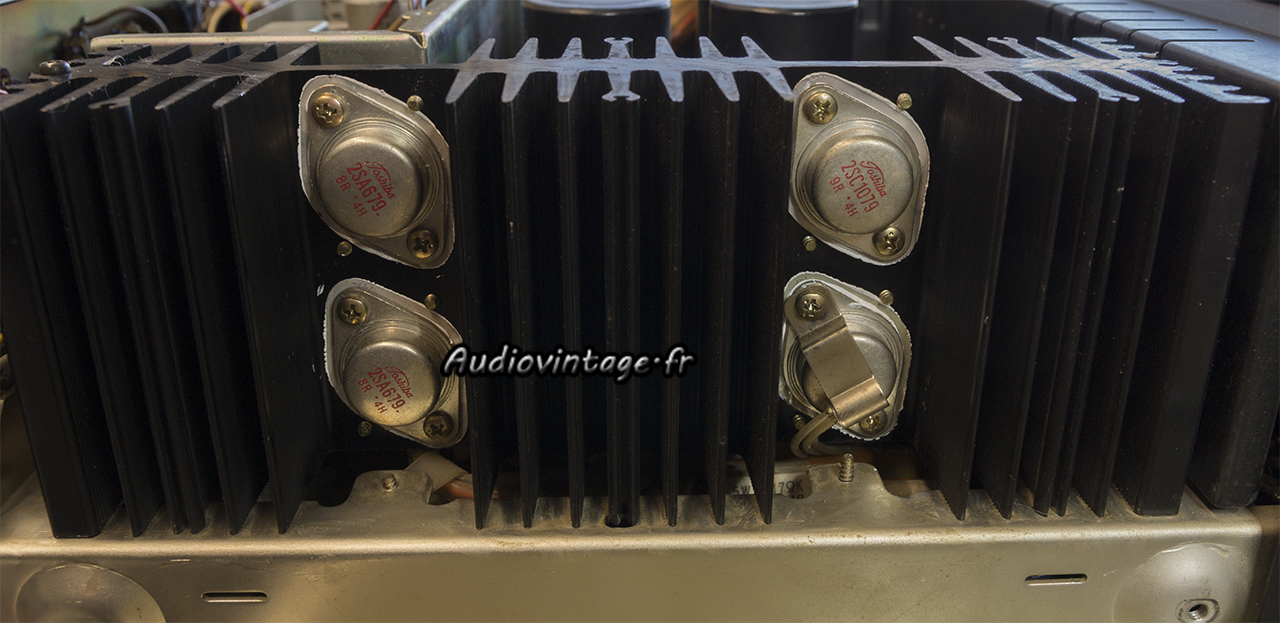

Les transistors de puissance sont retirés, désoxydés, testés puis remontés sur des micas neufs et de la graisse fraiche.
Le second canal reçoit les mêmes soins.

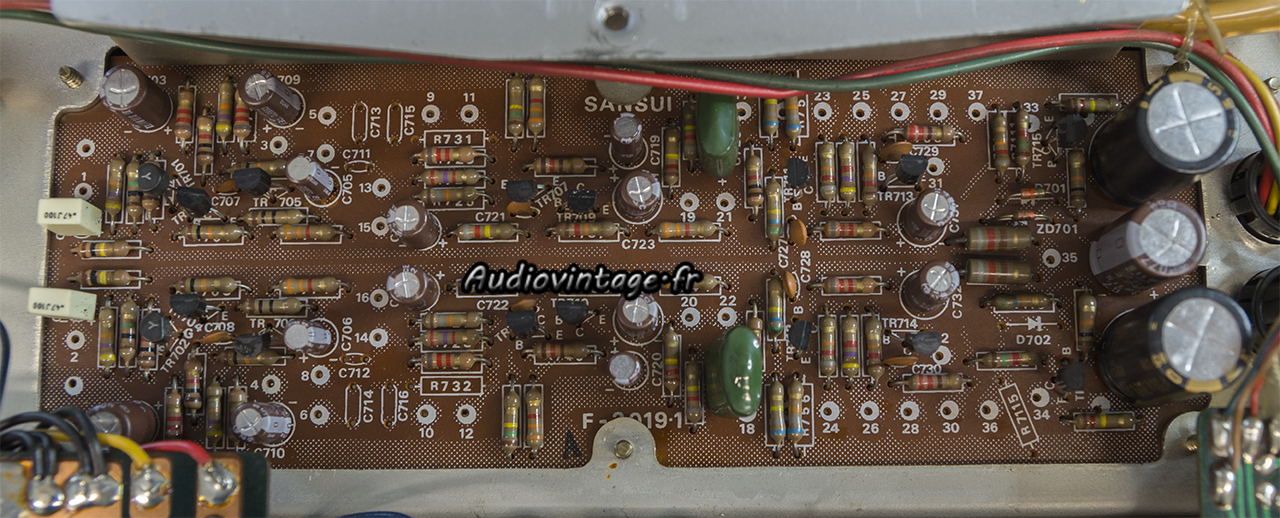

Sansui AU-9500 : circuit phono à réviser.
L’étage phono.

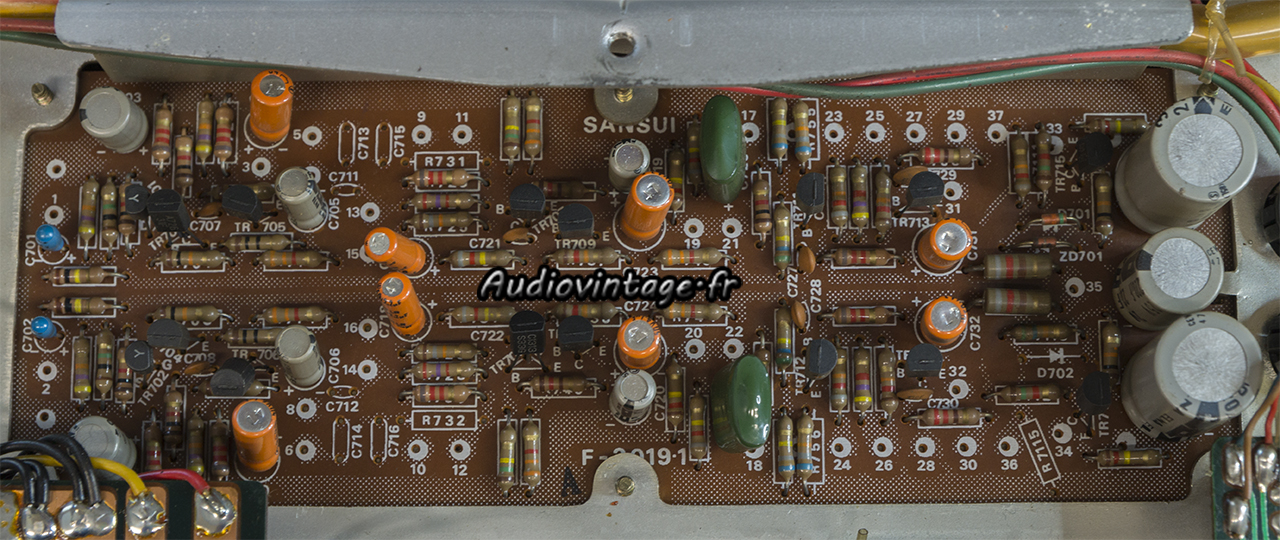

Sansui AU-9500 : circuit phono révisé.
Condensateurs chimiques remplacés, ainsi que la quasi-totalité des transistors.

Sansui AU-9500 : circuit tonalité à réviser.
Le circuit de tonalité.

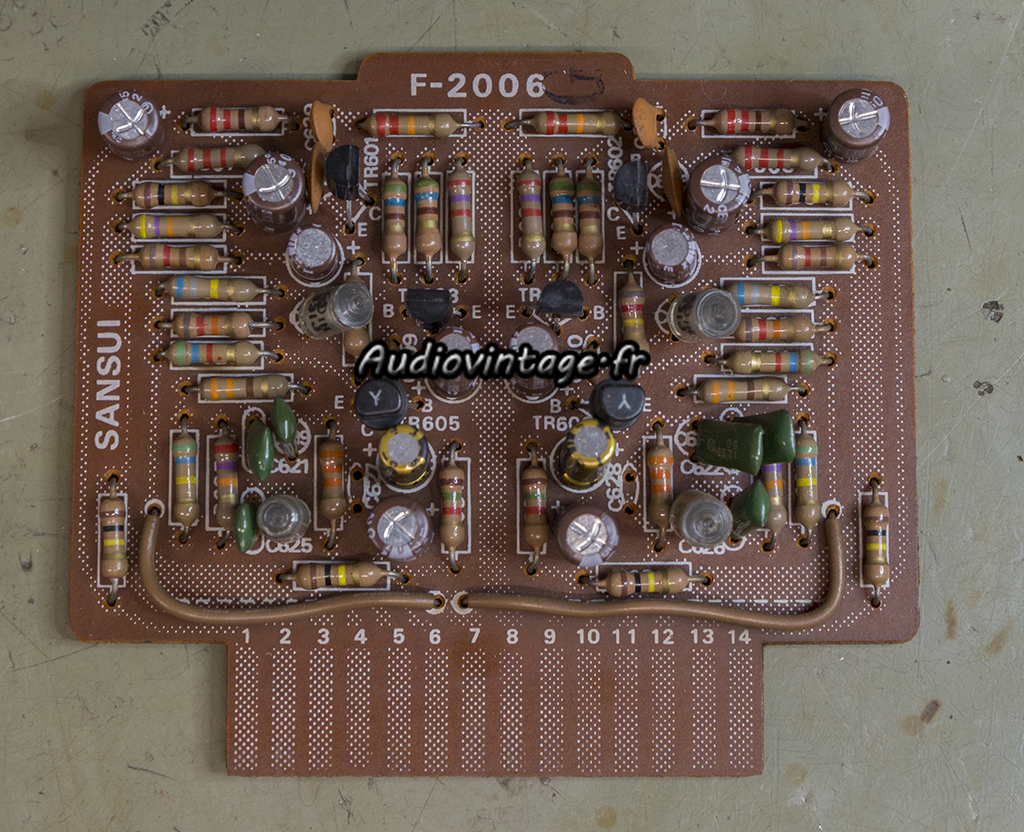

Sansui AU-9500 : circuit tonalité révisé.
Même punition, totalité des condensateurs chimiques et la plupart des transistors remplacés.

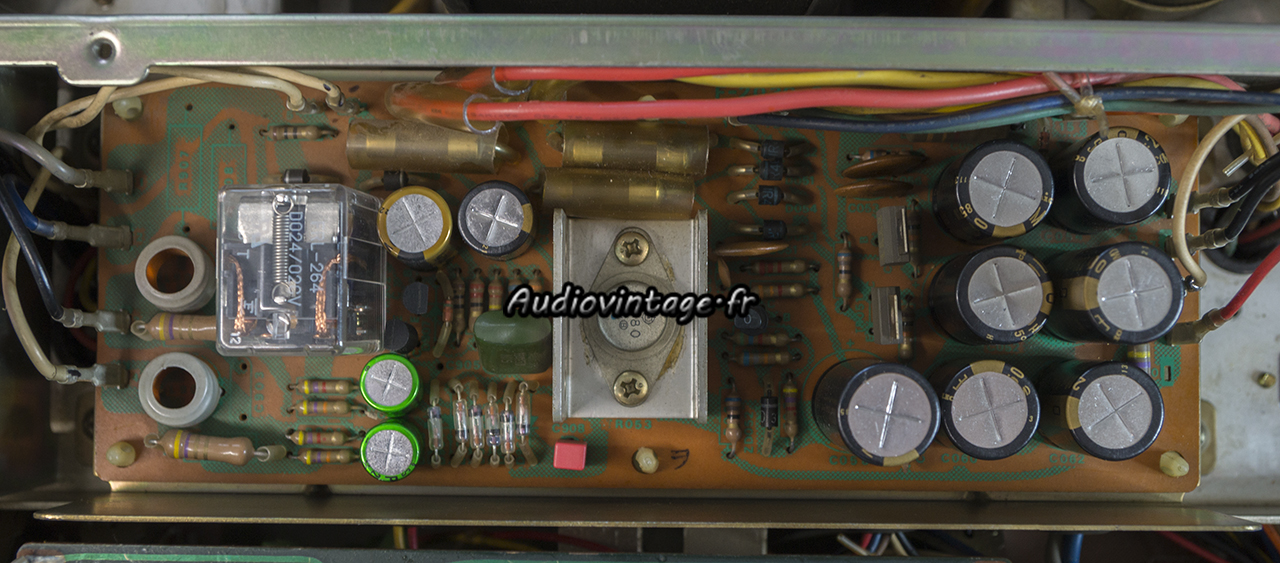

Sansui AU-9500 : circuit alimentation à revoir.

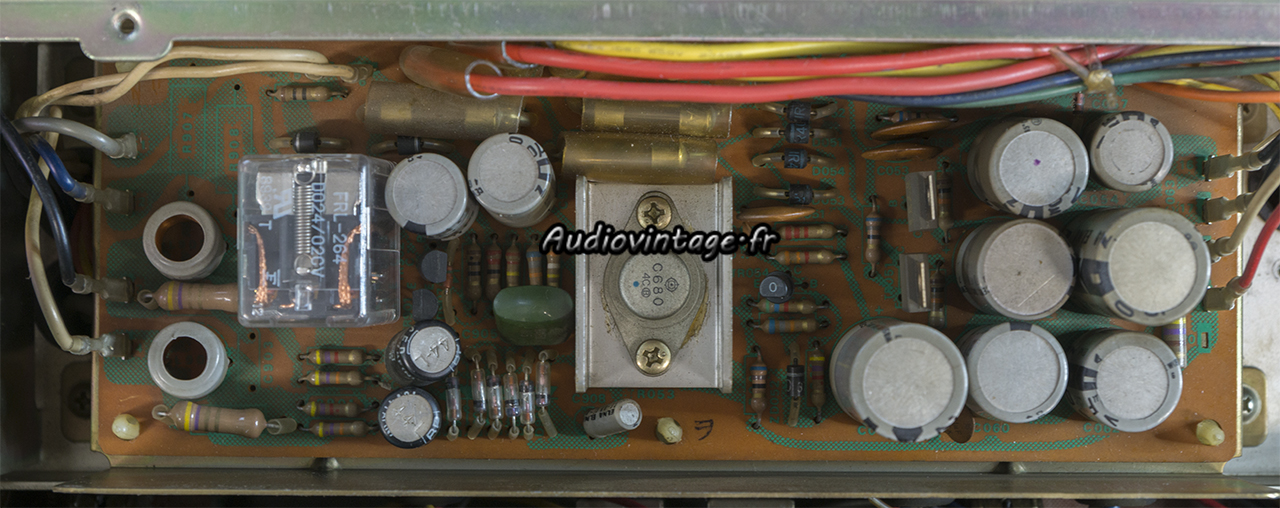

Le circuit d’alimentation avec son relais déjà remplacé.

Sansui AU-9500 : circuit alimentation révisé.
Condensateurs chimiques neufs.

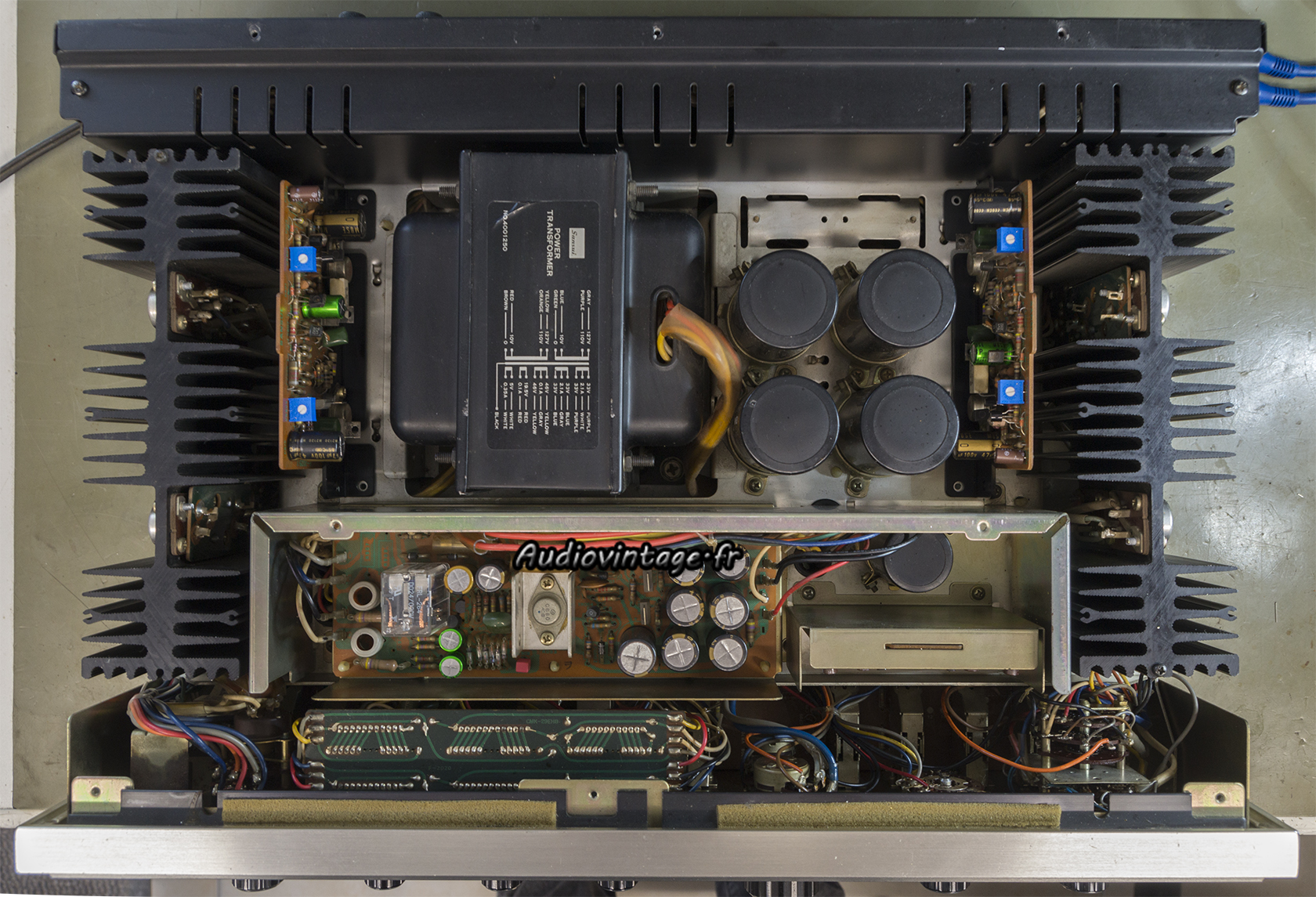

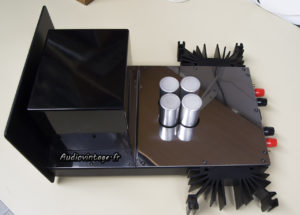

Sansui AU-9500 : terminé.
Sansui AU-9500 : terminé.
Commandes nettoyées, bias et offset réglés. Terminé.

Sansui AU-9500 : connectique.

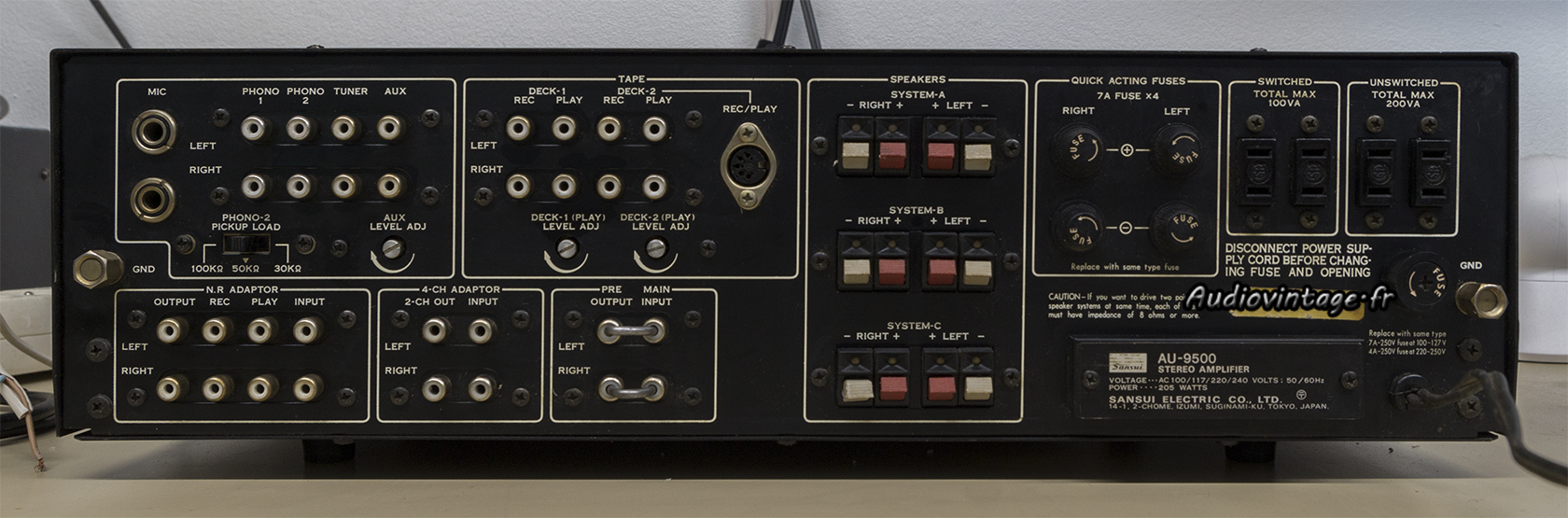

Connectique. Ponts ampli/préampli diy.

Les mesures sur entrée Aux :

Sansui AU-9500 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat

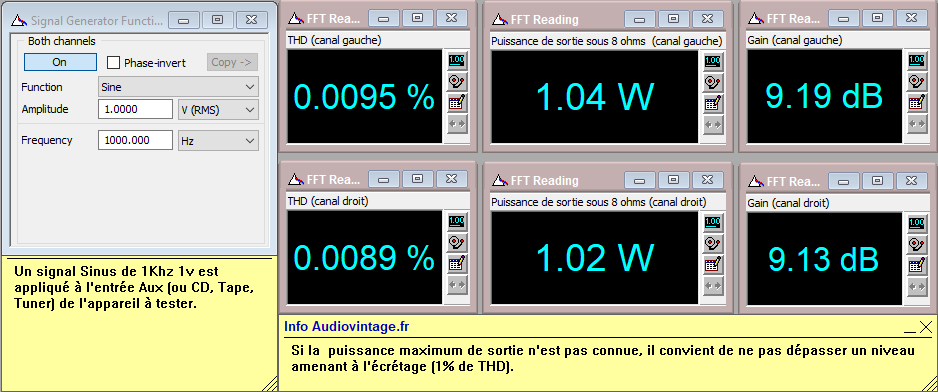

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : distorsion-a-2x80w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x80w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-action-des-filtres
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Sansui AU-9500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : rapport-signal-bruit-a-2x80w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x80w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sansui AU-9500 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

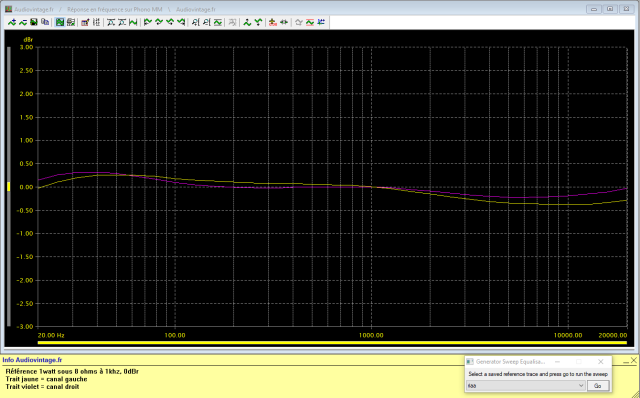

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-9500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

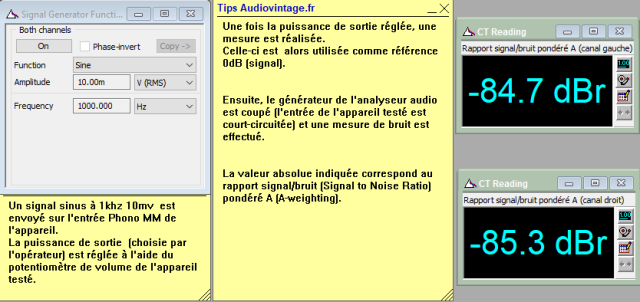

Sansui AU-9500 : rapport-signal-bruit-a-2x80w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x80w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Sansui AU-9500 : signal-carre-a-100hz
Sansui AU-9500 : signal-carre-a-1khz
Sansui AU-9500 : signal-carre-a-10khz
Sansui AU-9500 : temps-de-montee-a-10khz

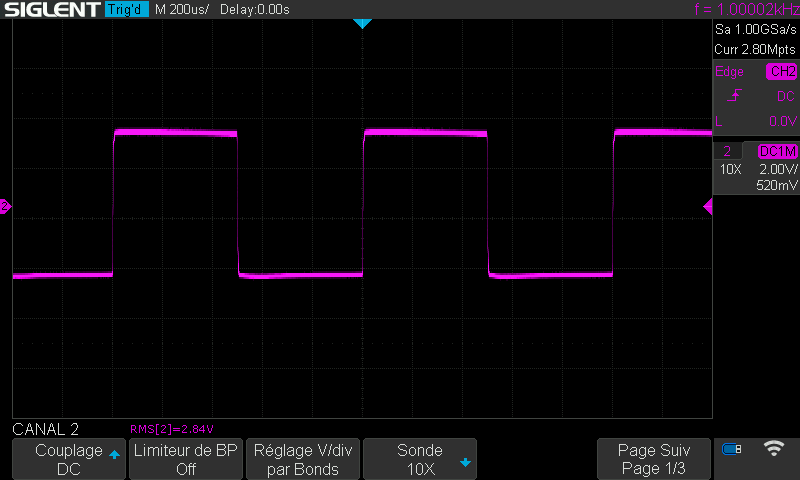

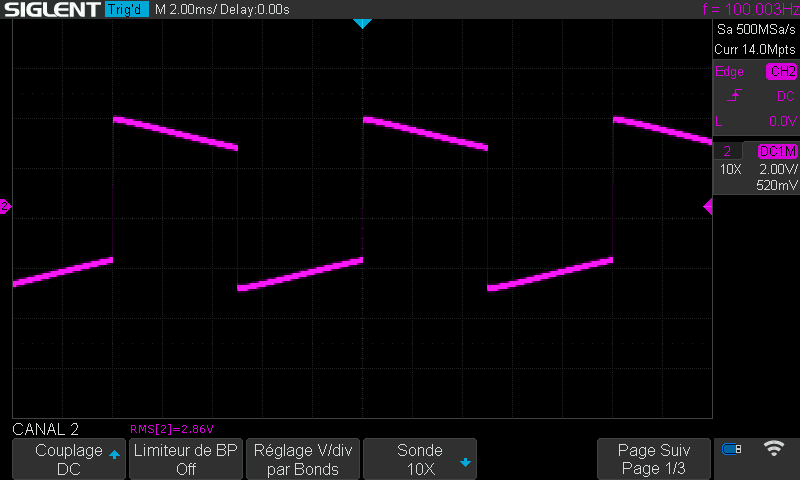

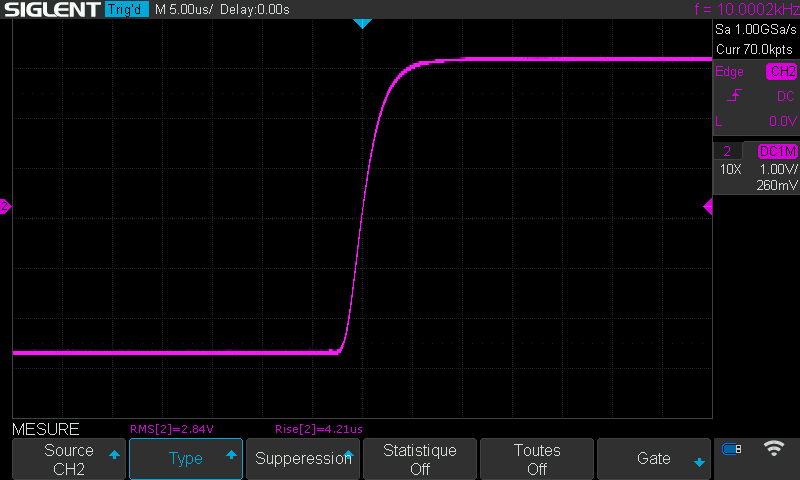

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
