Quad 303

Quad 303 : format identique au Quad 2
Des Quad 303 en état d’origine, il y en a encore un sacré paquet. Il faut avouer que ce sont des appareils d’une grande fiabilité, mais avec l’âge, une révision complète s’avère nécessaire pour éviter des soucis potentiellement ennuyeux…

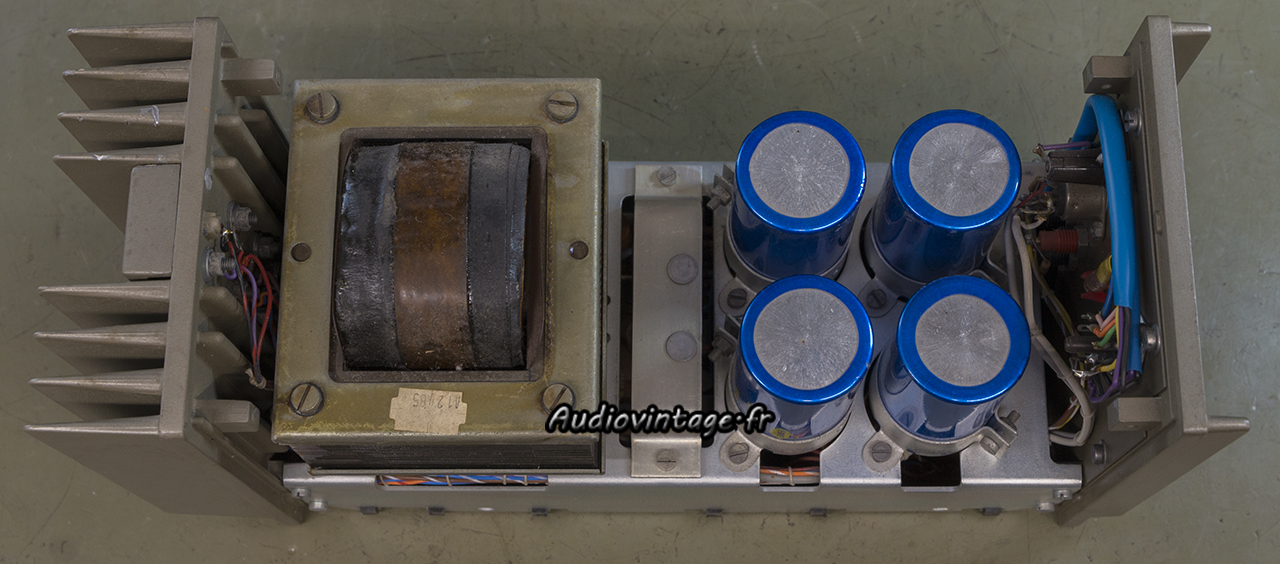

Quad 303 : à son arrivée.
L’exemplaire présenté ici fonctionne encore.

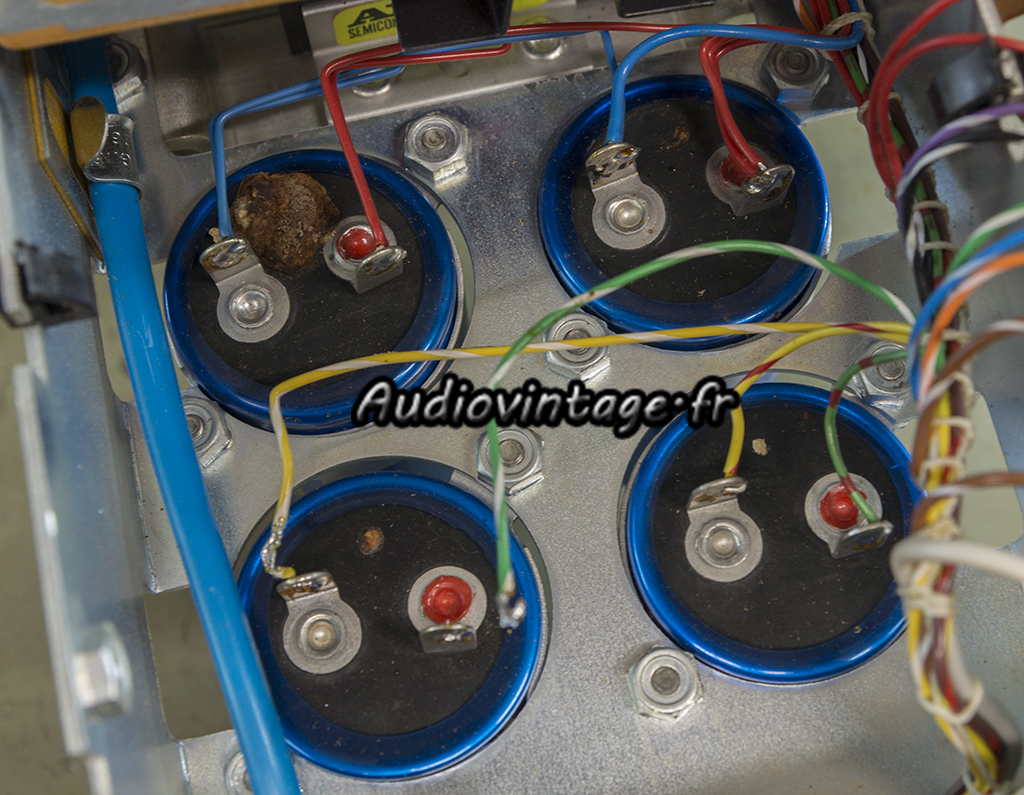

Quad 303 : condensateurs kaput !
Sans surprise, les condensateurs « canettes » ont commencés à fuir, à remplacer.

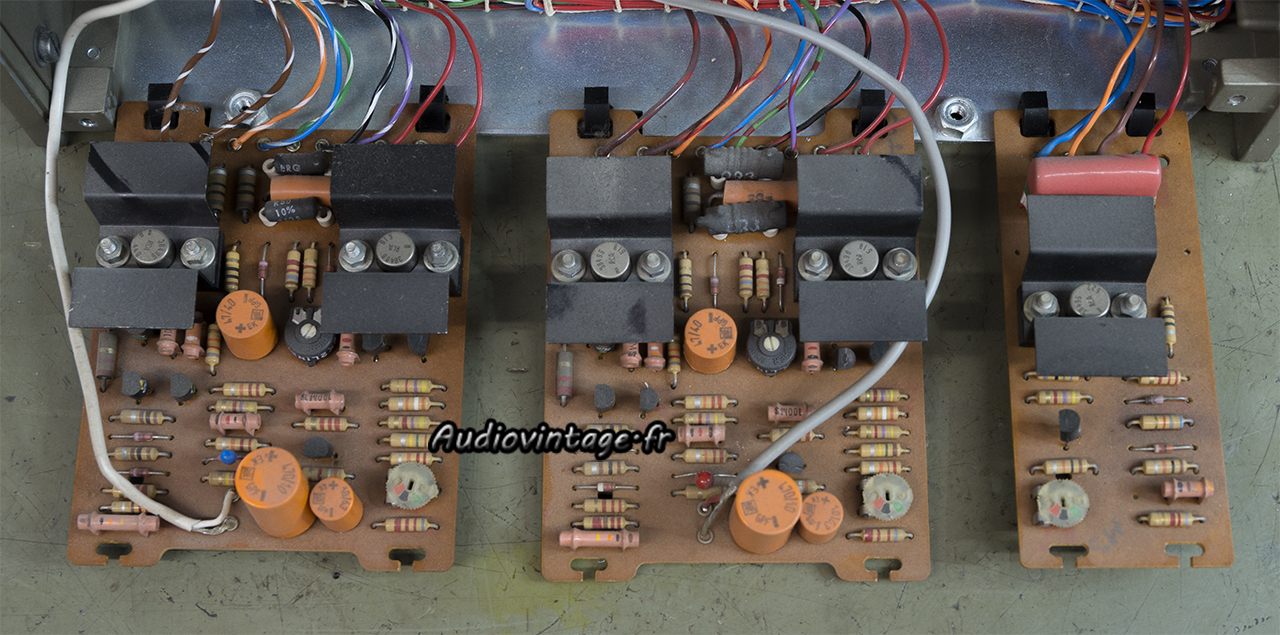

Quad 303 : circuits à réviser.
Les trois circuits (canal gauche, canal droit, alimentation) nécessitent également des soins.

Quad 303 : circuits révisés.
Les condensateurs chimiques sont remplacés, tout comme les résistances ajustables d’alimentation, de courant de repos et de point milieu.
Quelques points « particuliers » sont vérifiés.

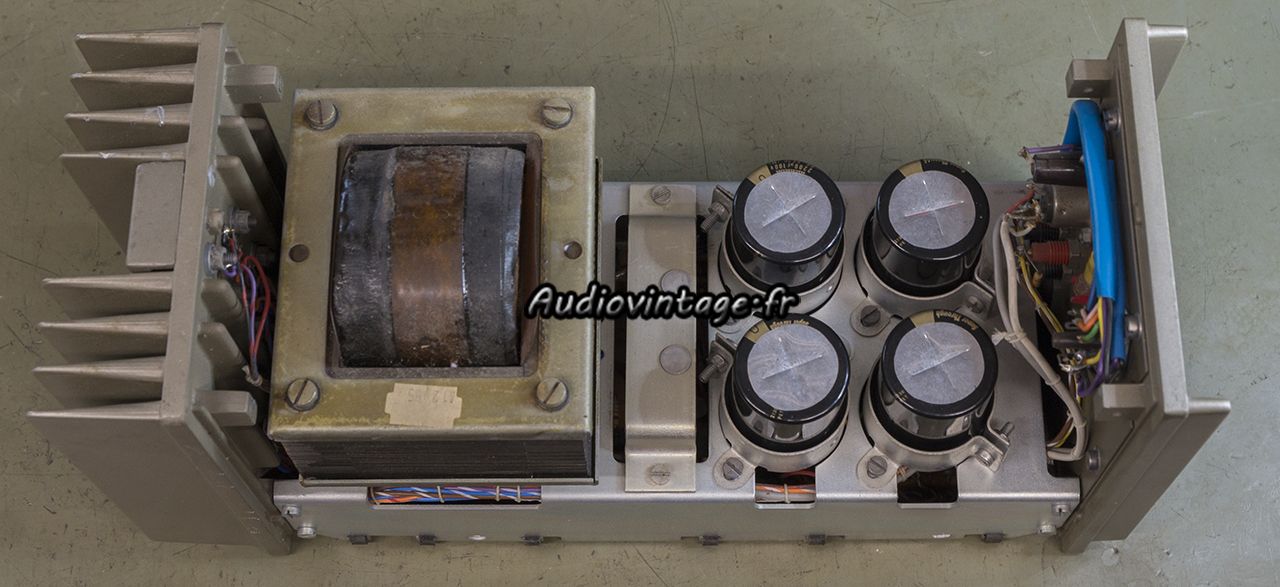

Quad 303 : condensateurs "canettes" remplacés.
Les nouvelles « canettes » prennent place et sont maintenue grâce à des adaptateurs en impression 3D.
Les différents réglages sont effectués. Terminé.

Les mesures :

Quad 303 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Quad 303 : distorsion-a-2x45w-sous-8-ohms
Distorsion à 2x45w sous 8 ohms.

Quad 303 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Quad 303 : rapport-signal-bruit-a-2x1w-sous-8-ohms

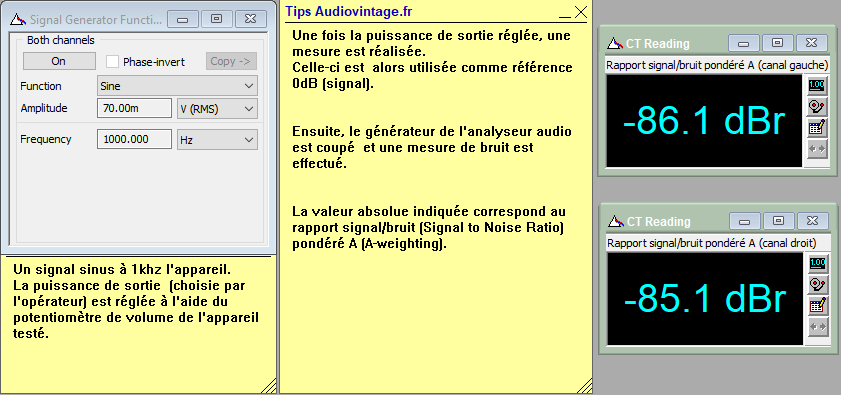

Rapport signal bruit à 2x1w sous 8 ohms.

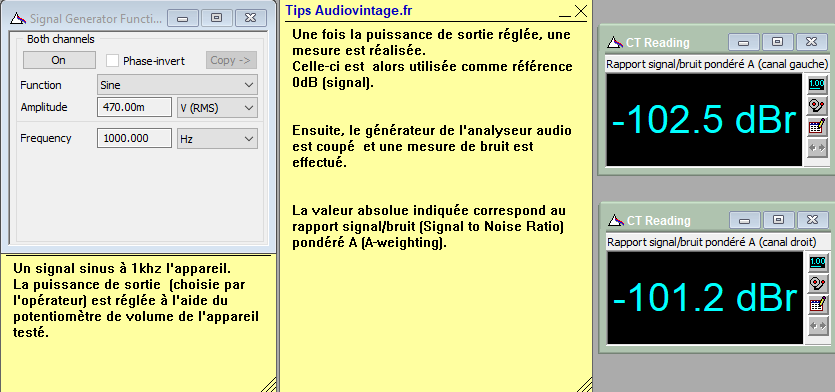

Quad 303 : rapport-signal-bruit-a-2x45w-sous-8-ohms
Rapport signal bruit à 2x45w sous 8 ohms.

Les mesures à l’oscilloscope :

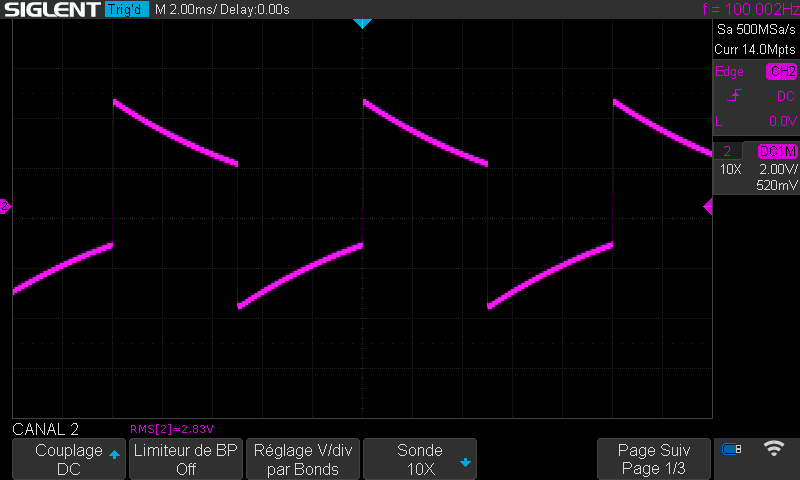

Quad 303 : signal-carre-a-100hz

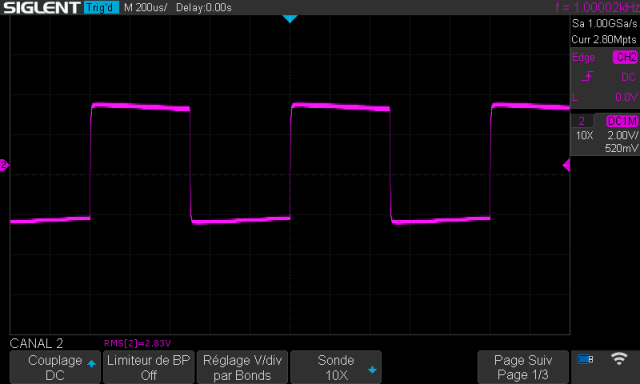

Quad 303 : signal-carre-a-1khz

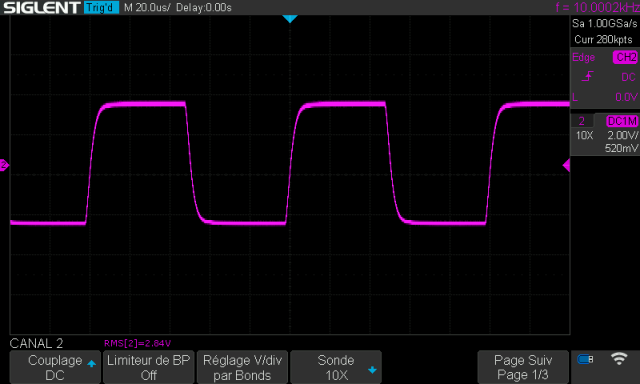

Quad 303 : signal-carre-a-10khz

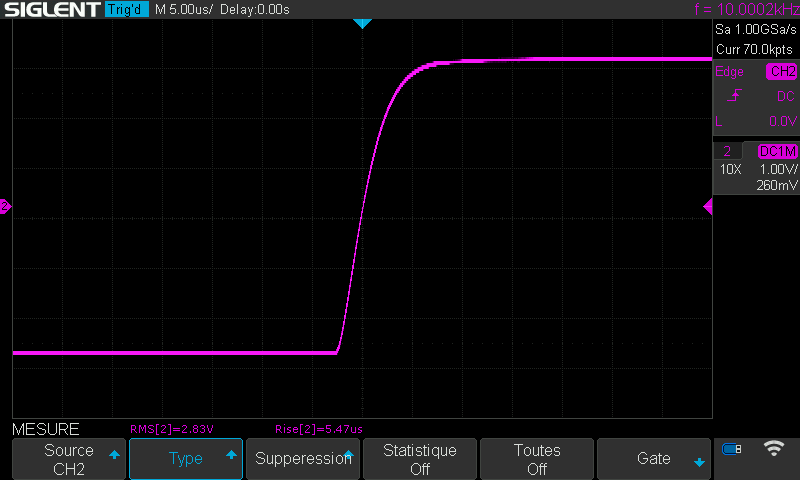

Quad 303 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
