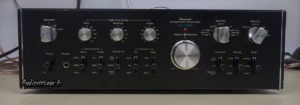

Marantz 1250 : un gros paquet de boutons :)
Voici une grosse intervention réalisée dans un bel intégré Marantz 1250.

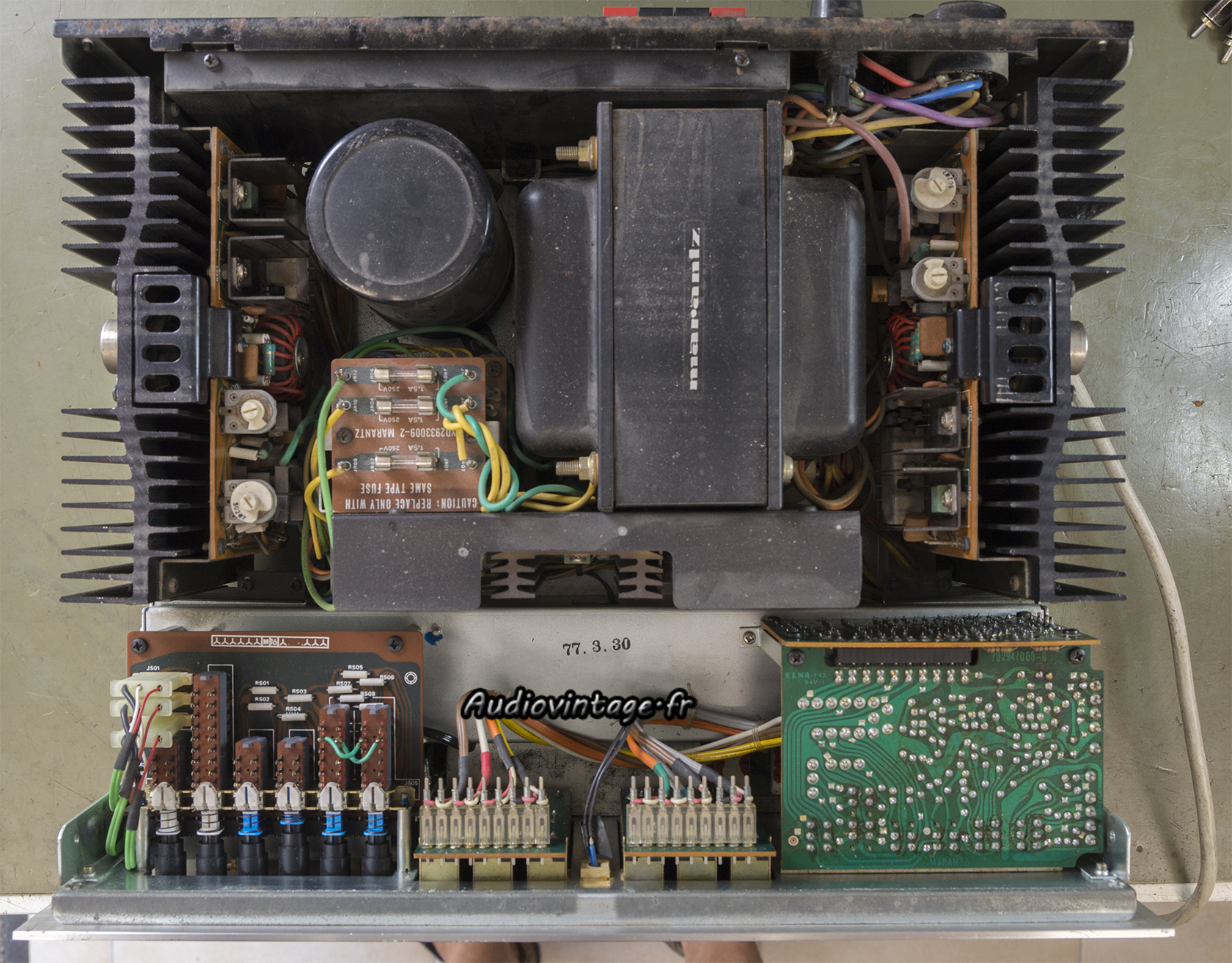

Marantz 1250 : à son arrivée.
Marantz 1250 : à son arrivée.
Il m’a été remis en main propre. Il manque quelques vis, l’appareil est en panne, la musique sort faiblement avec en plus un bruit important et très désagréable dans les enceintes.
Le principal coupable est identifié : l’une des sections du double condensateur de filtrage d’alimentation est HS.
Un « bricolage » rapide pour le remplacer me permet de voir que ce n’est pas le seul souci, avec entre autre de gros « plocs » à l’activation de certaines commandes.
L’appareil va être réparé et entièrement révisé.

Marantz 1250 : circuit driver à révoir.
Le circuit driver gauche, fixé au radiateur ou prennent place les transistors de puissance.

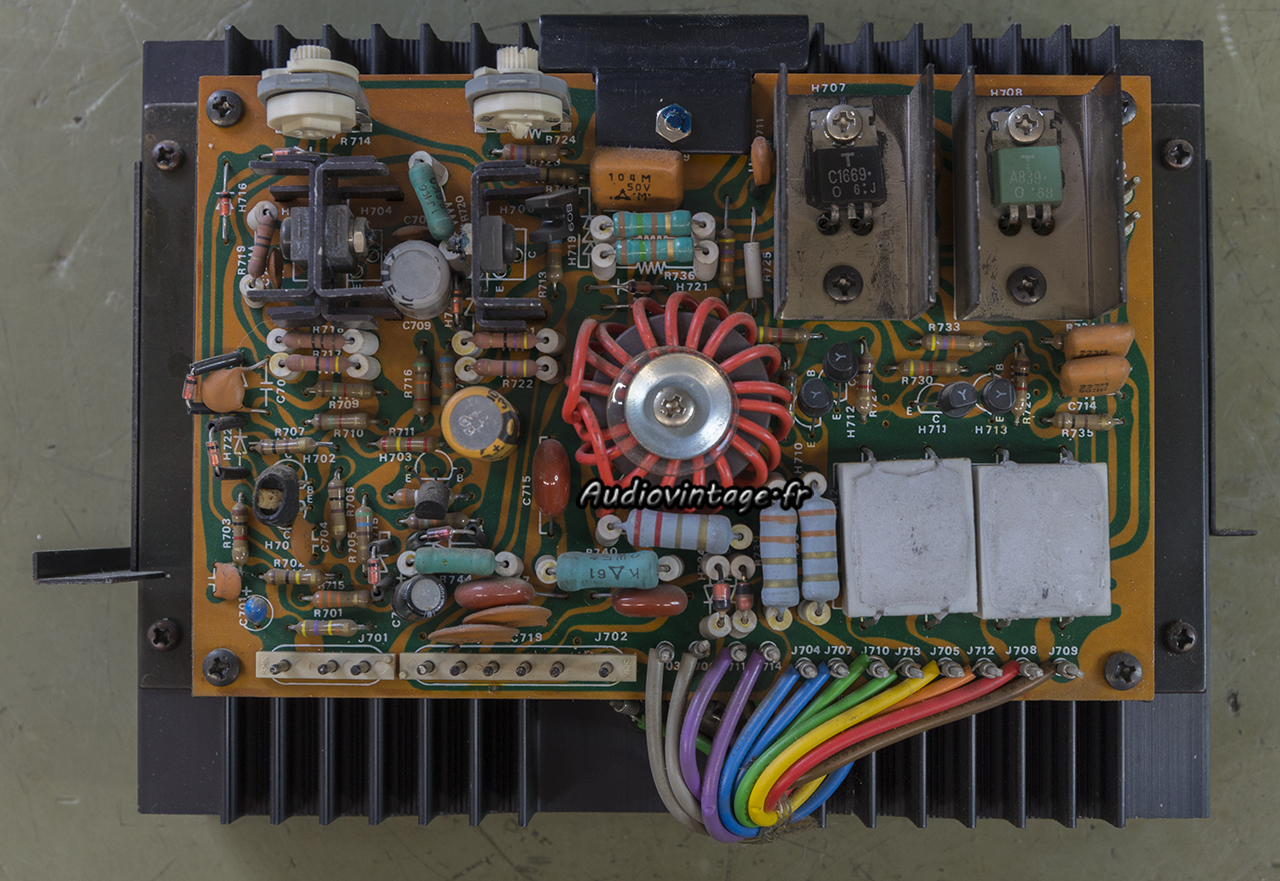

Marantz 1250 : circuit driver révisé.
Ici pas trop de soucis. Condensateurs chimiques remplacés tout comme certains transistors. Les connecteurs qui étaient oxydés sont soigneusement nettoyés.

Marantz 1250 : micas neufs et graisse fraiche.

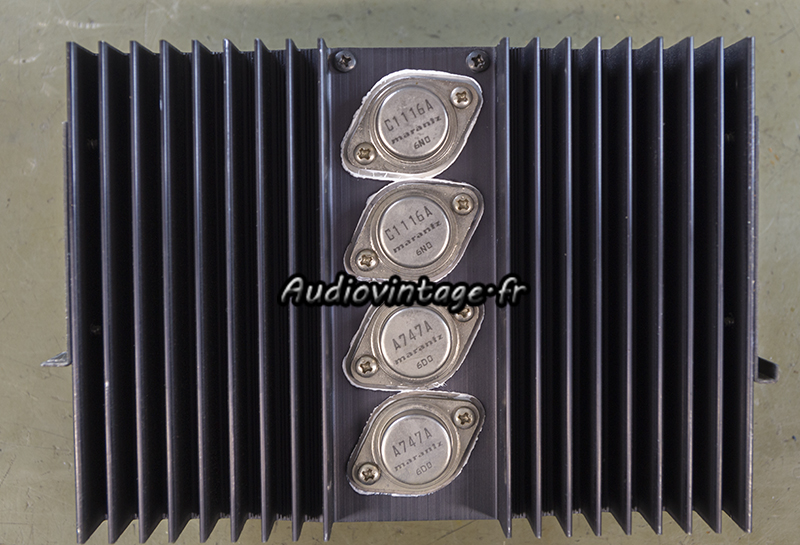

Les transistors de puissance ont été retirés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraiche.
Le canal droit reçoit des soins identiques.

Marantz 1250 : circuit de protection à réviser.
Sous le petit circuit supportant les fusibles se trouve le circuit de protection.

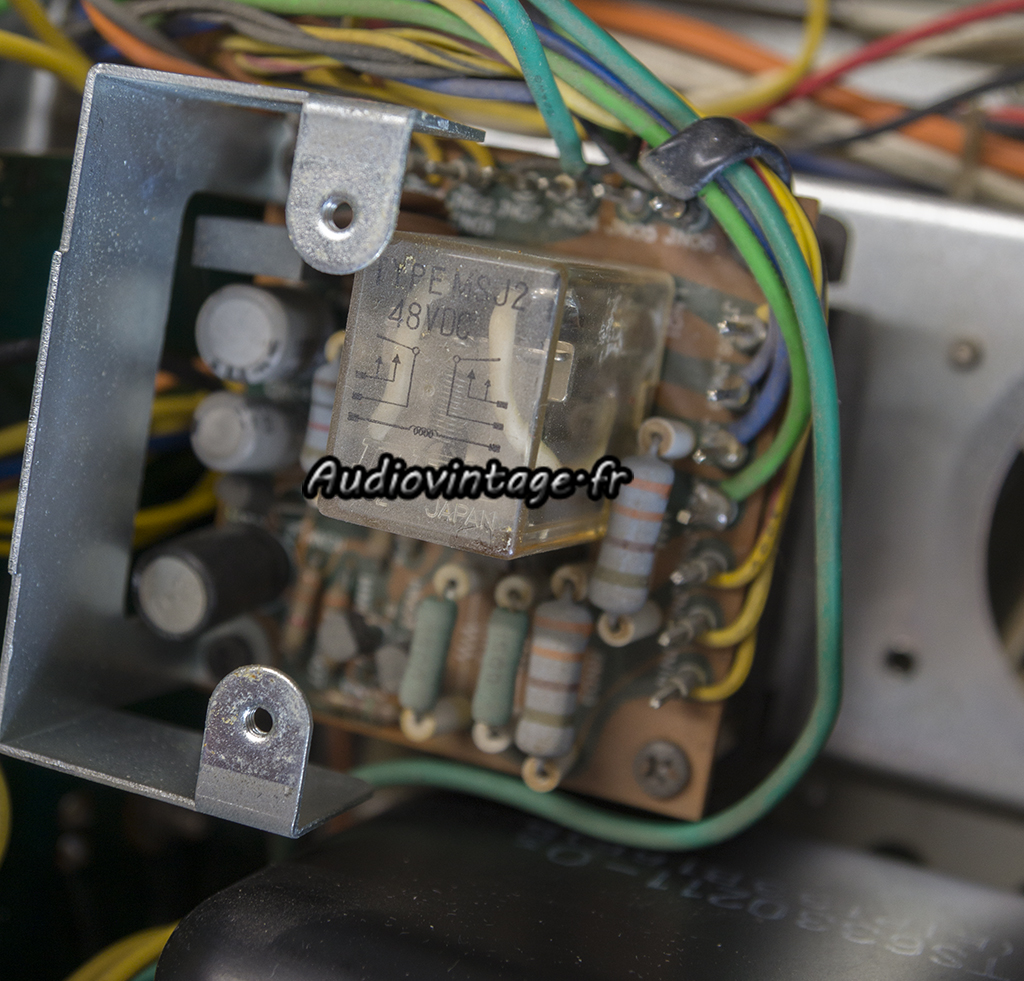

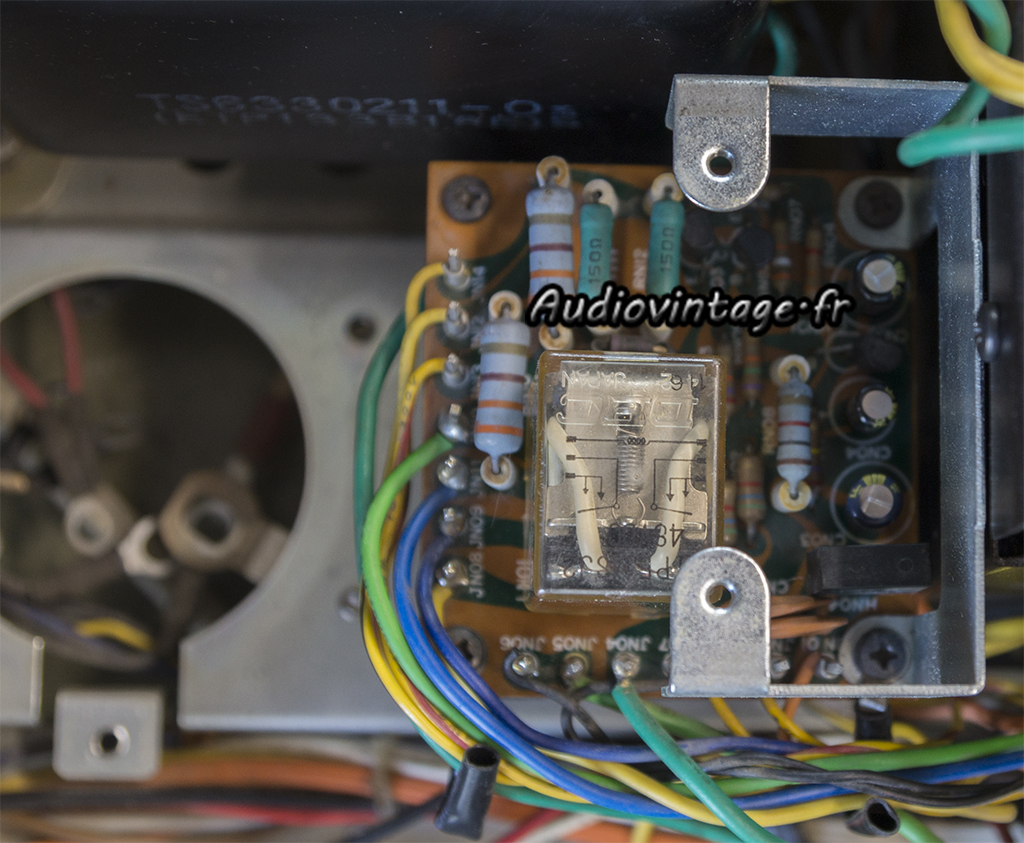

Marantz 1250 : relais à désoxyder.

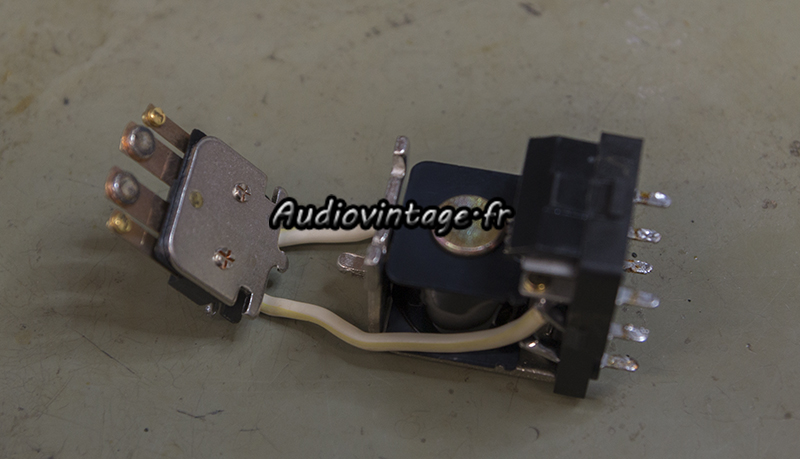

Le relais 48v est ouvert. Ses contacts vont être désoxydés.

Marantz 1250 : circuit de protection révisé.
Les condensateurs chimiques sont remplacés, le relais nettoyé est remis en place.
On voit à gauche l’emplacement du double condensateur de filtrage d’alimentation.
Son remplacement demande de faire fonctionner sa matière grise.

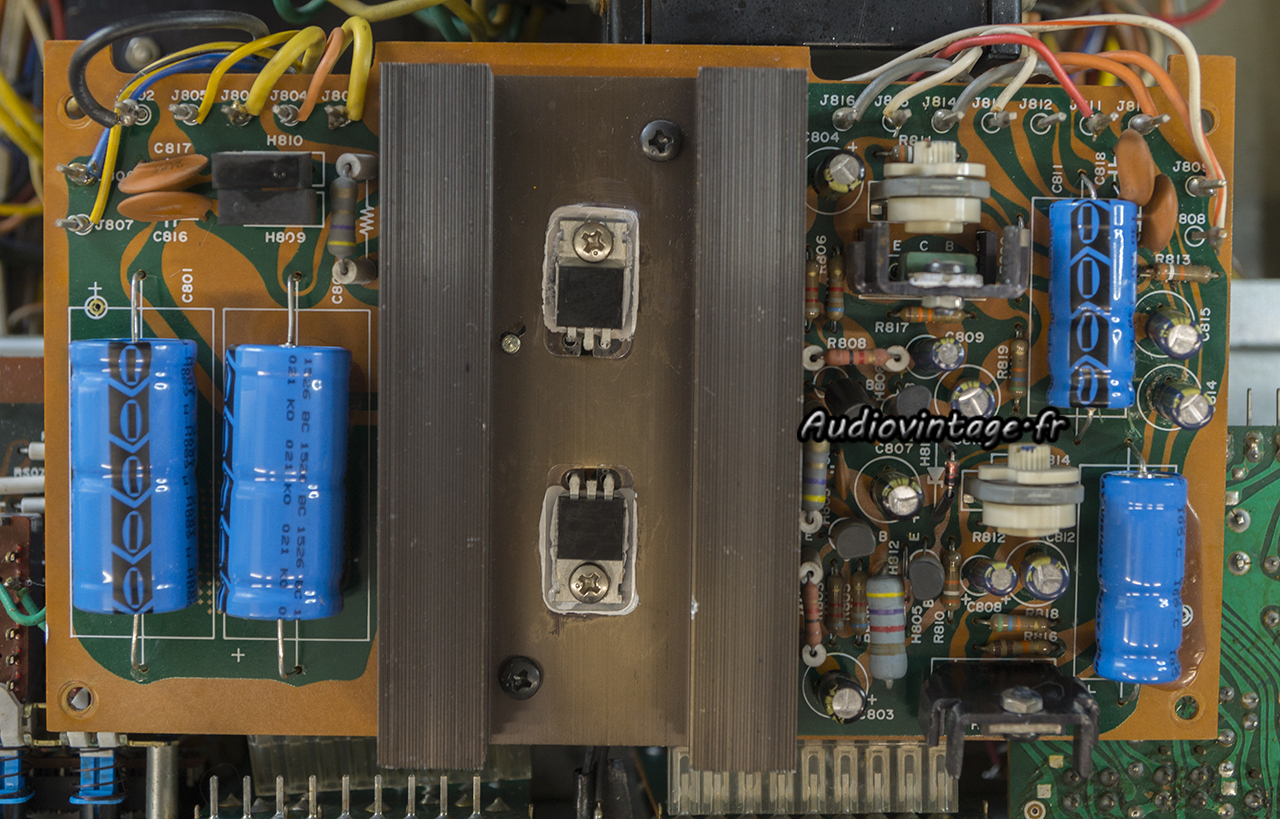

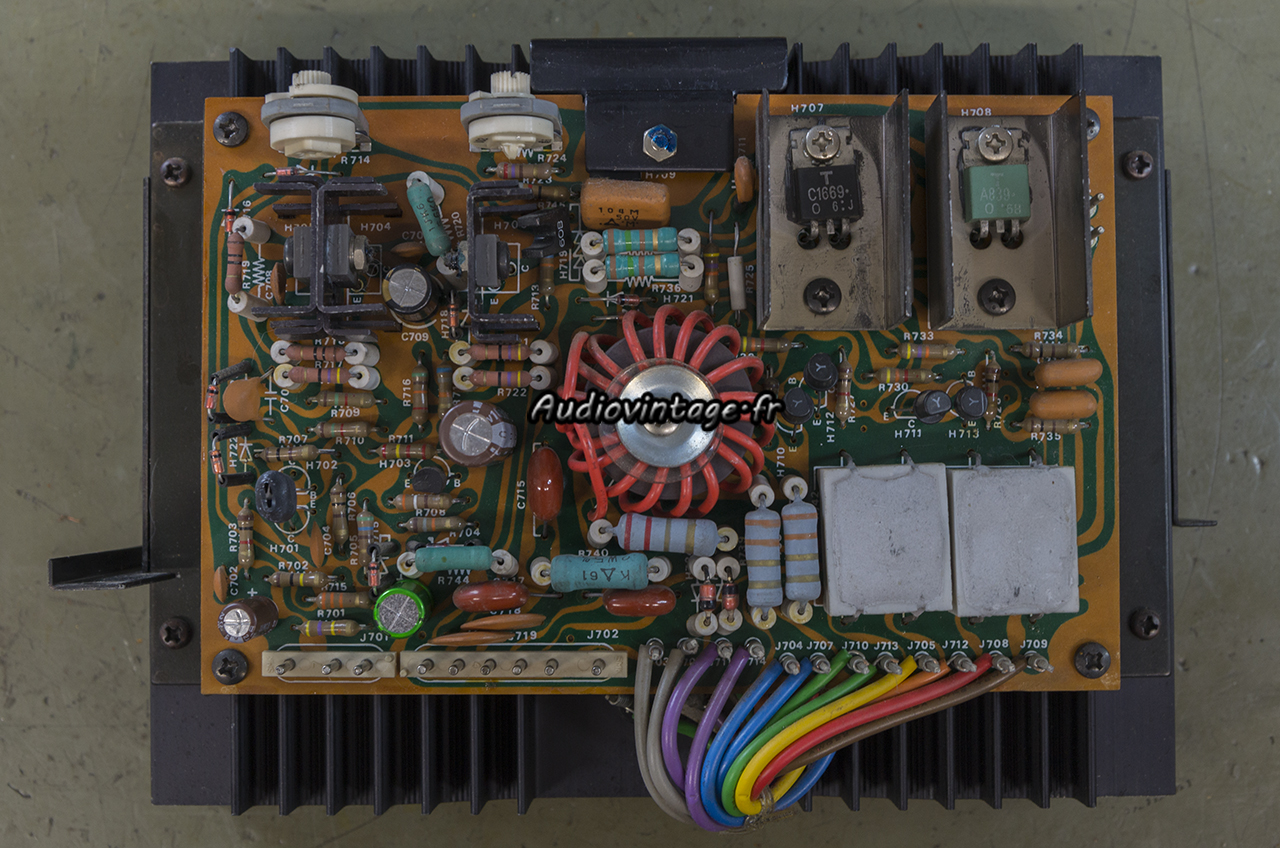

Marantz 1250 : circuit d'alimentation à réviser.
Le circuit d’alimentation. A droite les deux ajustables permettant de régler les tensions d’alim +-55v.

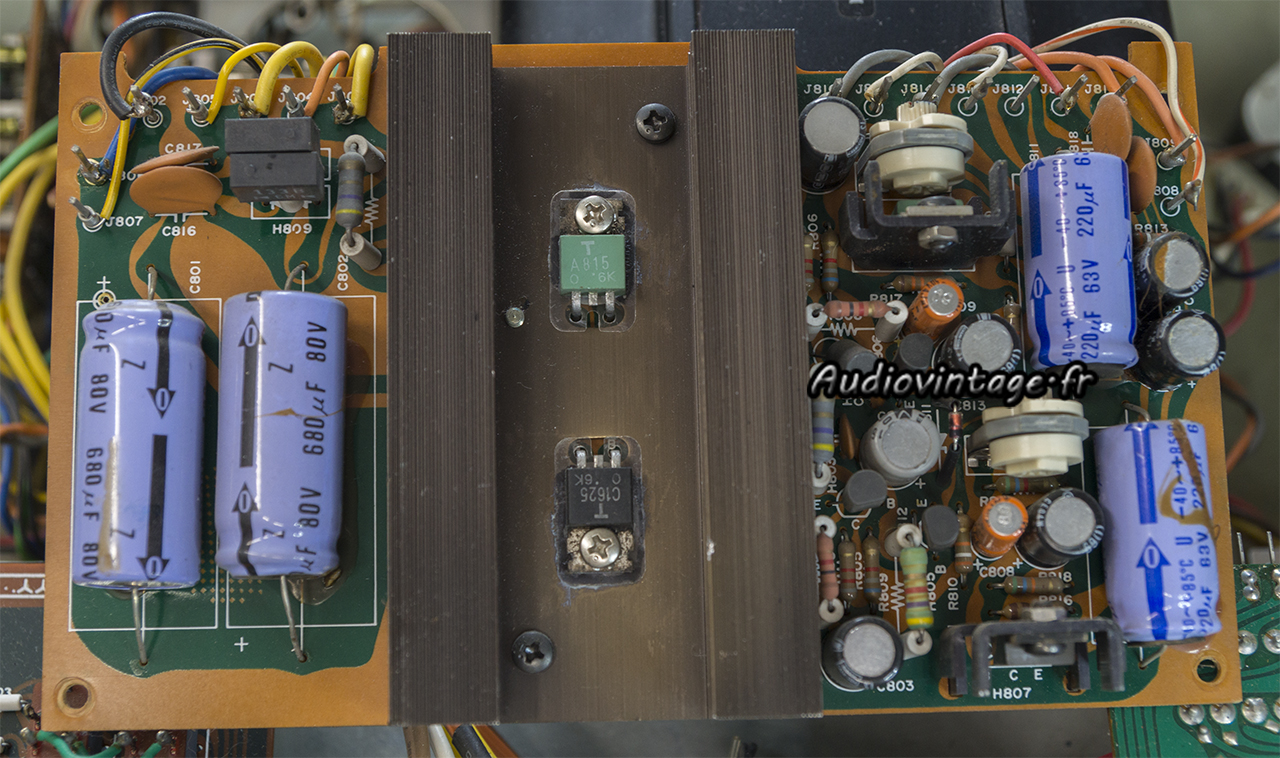

Marantz 1250 : circuit d'alimentation révisé.
Tous les condensateurs chimiques sont été remplacés, certains ne répondaient plus à la mesure. Par sécurité, les deux transistors To-220 ont été remplacés par des références modernes costaudes. Une résistance ayant un peu chauffée a été changée. Enfin, un grand nombre de soudures en très mauvais état ont été refaites.

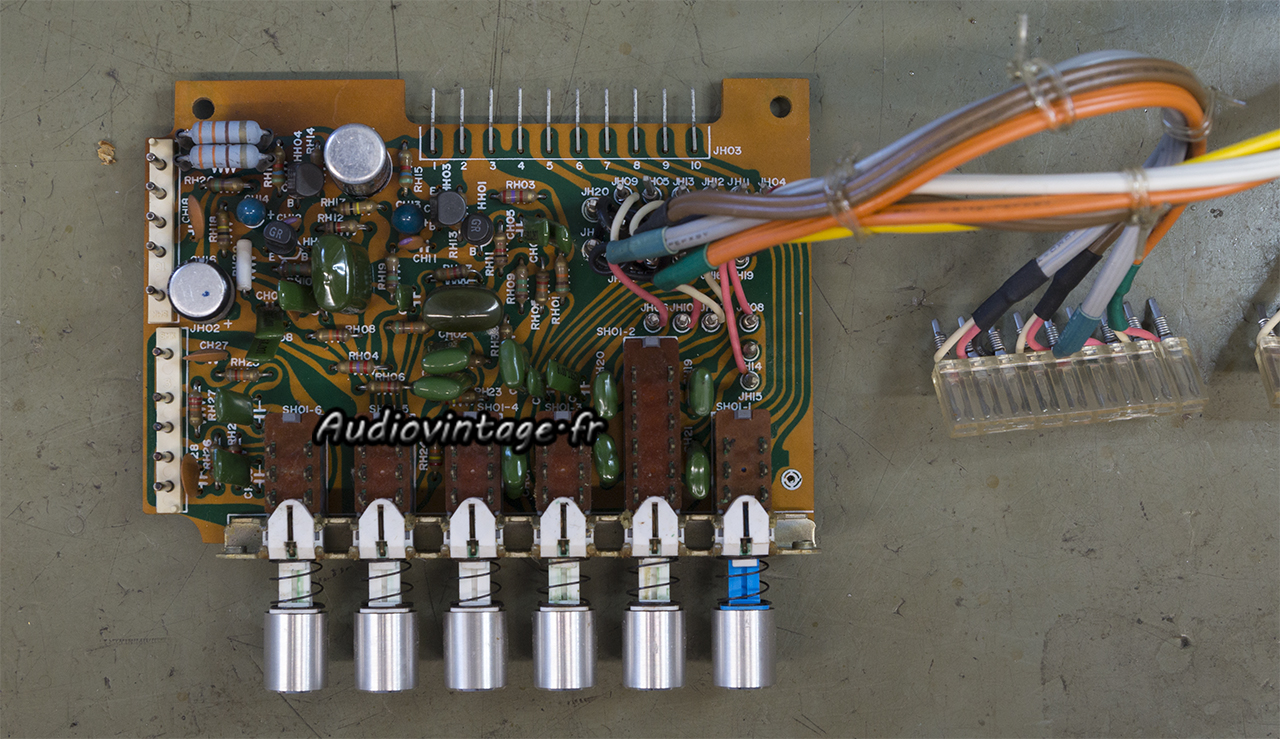

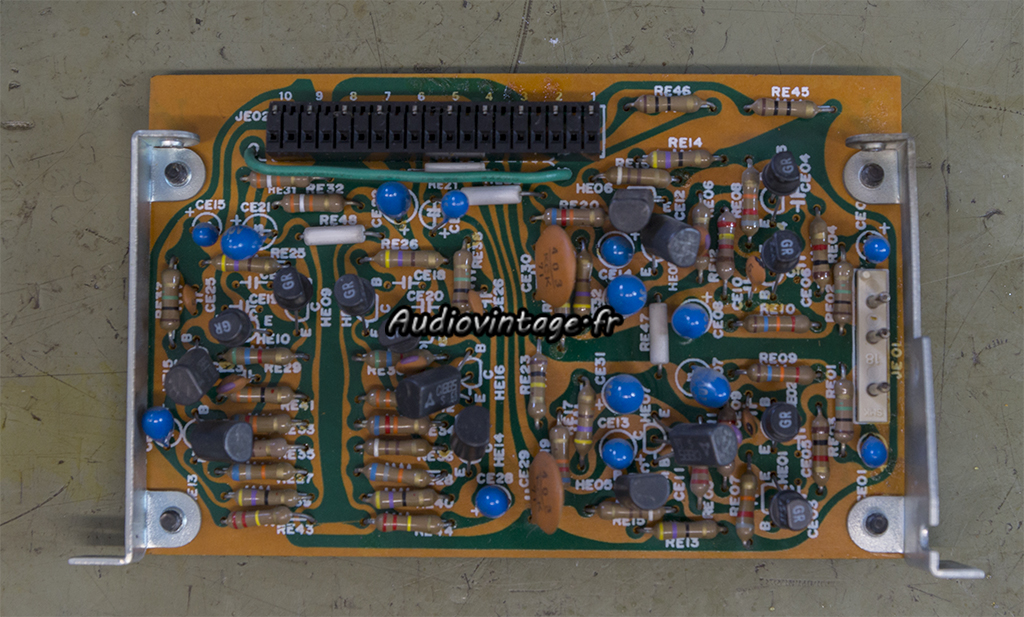

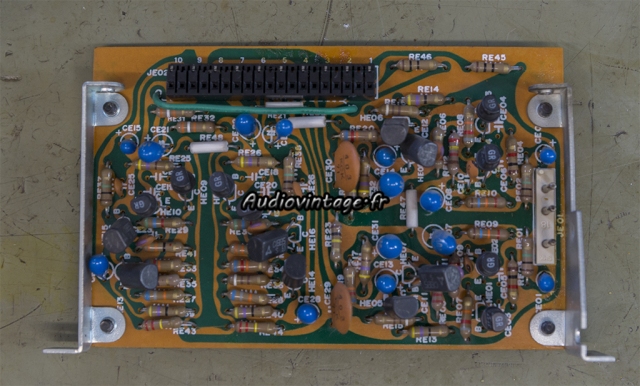

Marantz 1250 : circuit filtres à réviser.
Le circuit filtre.

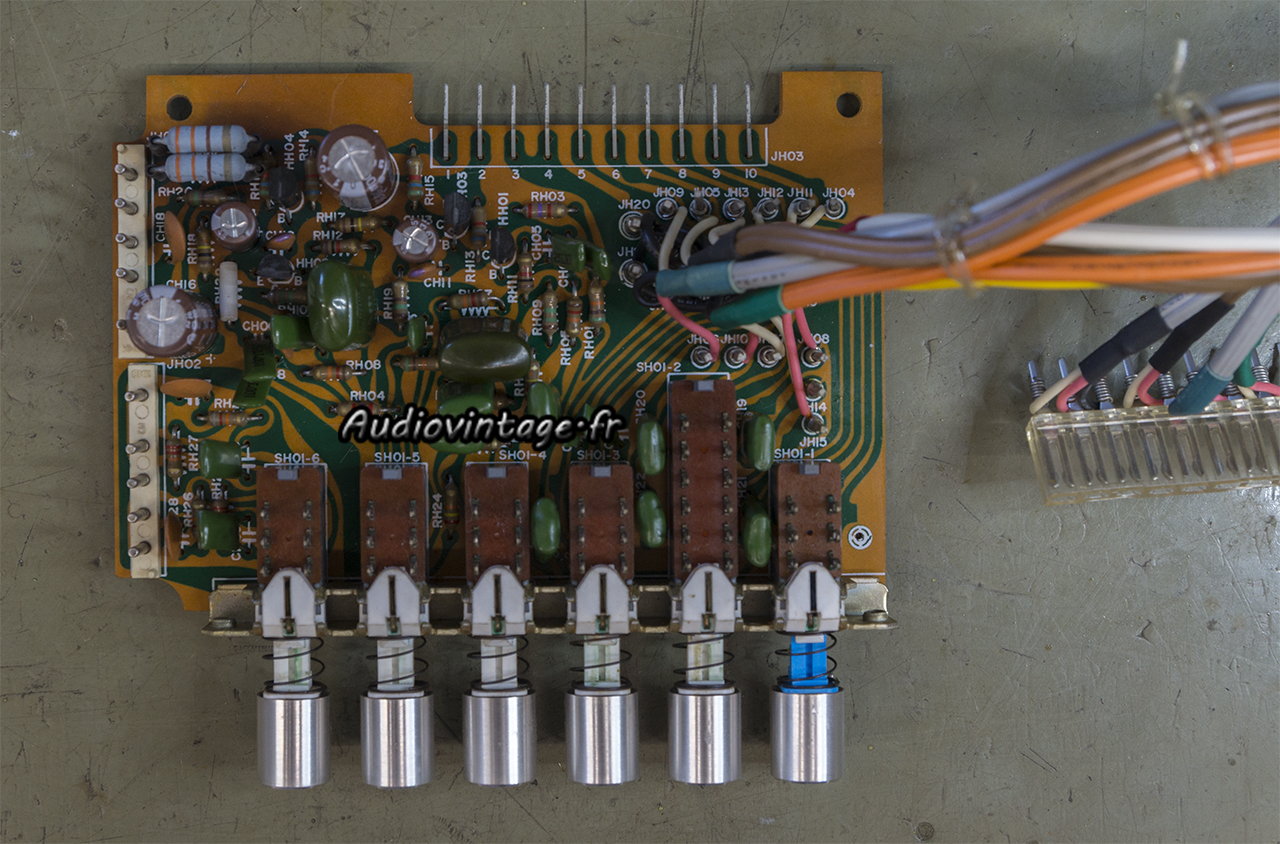

Marantz 1250 : circuit filtres révisés.
Condensateurs chimiques et transistors remplacés. Ici aussi, des soudures en très mauvais état ont été refaites.

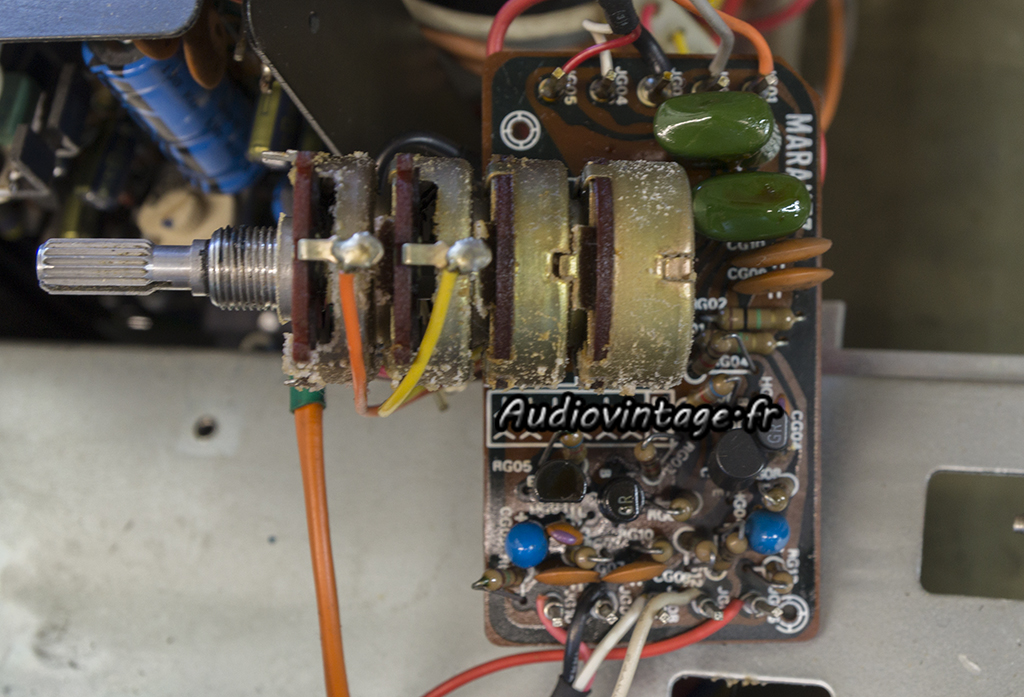

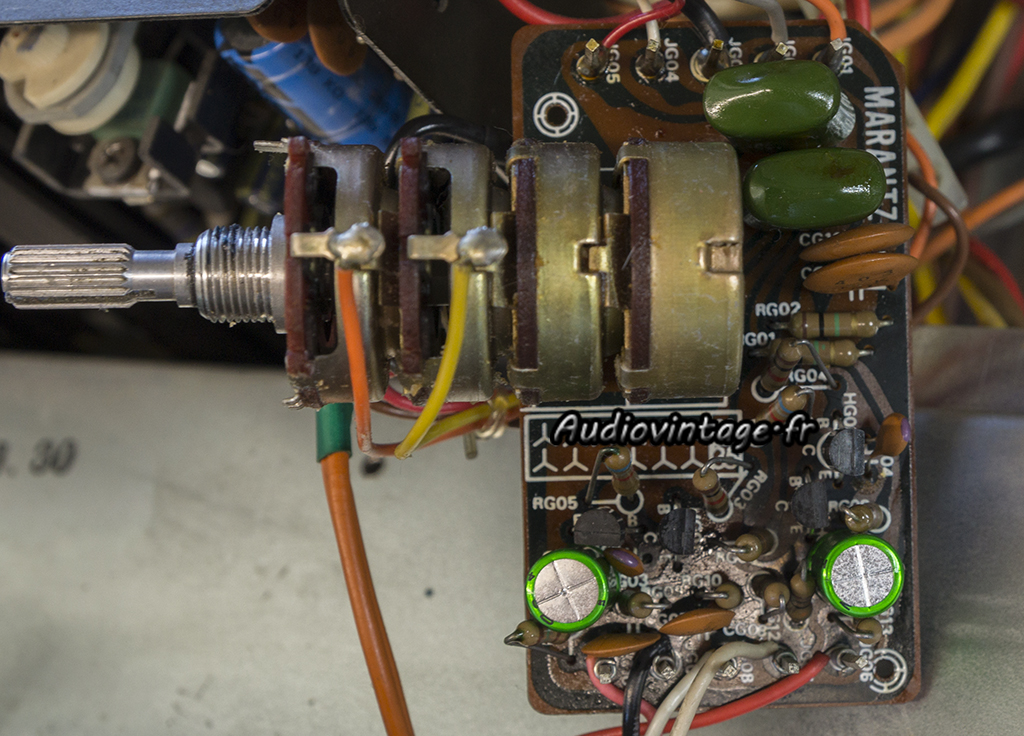

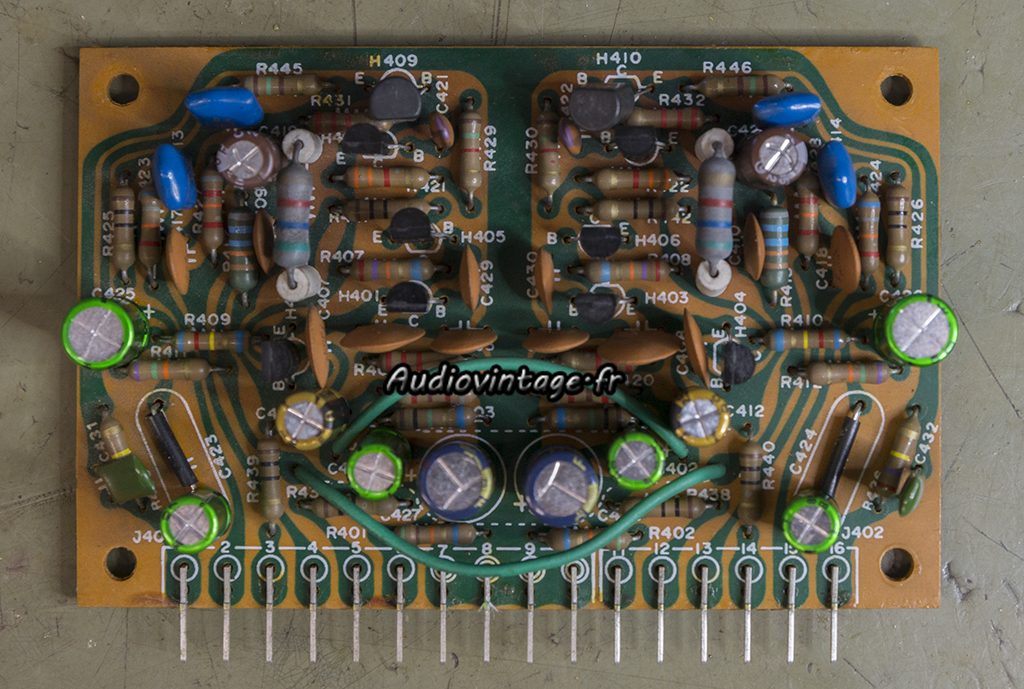

Marantz 1250 : circuit buffer à revoir.
Le circuit buffer qui supporte aussi le potentiomètre de volume.

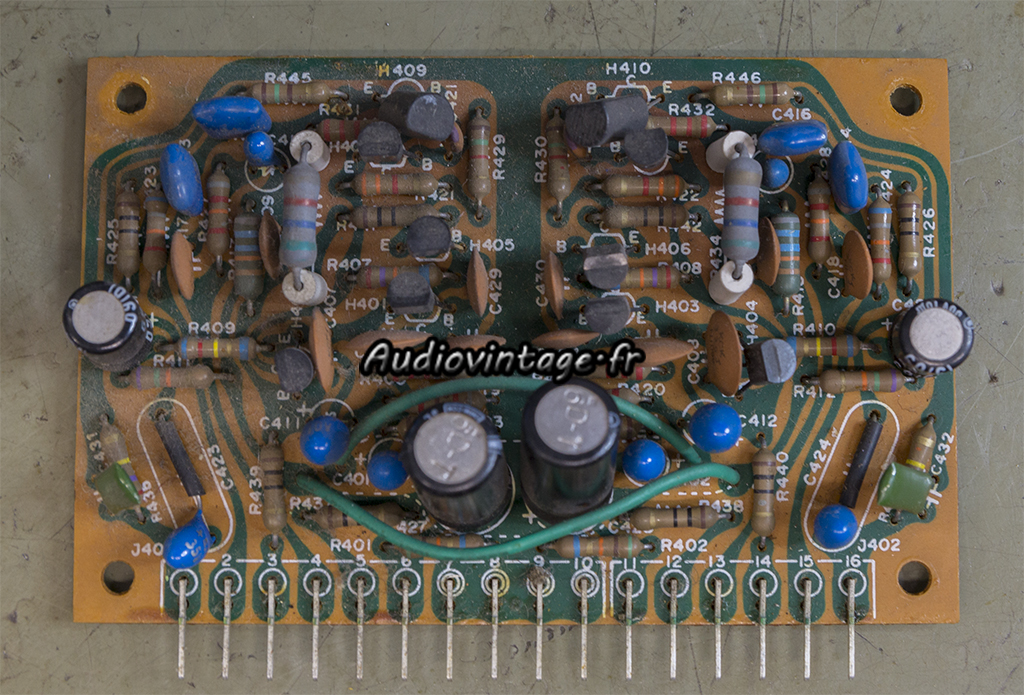

Marantz 1250 : circuit buffer révisé.
Condensateurs chimiques et transistors remplacés.

Marantz 1250 : circuit phono/micro à revoir.
Le circuit phono/micro.

Marantz 1250 : circuit phono/micro révisé.
Condensateurs chimiques remplacés et nombreuses soudures refaites.

Marantz 1250 : circuit de tonalité à revoir.
Le circuit de tonalité.

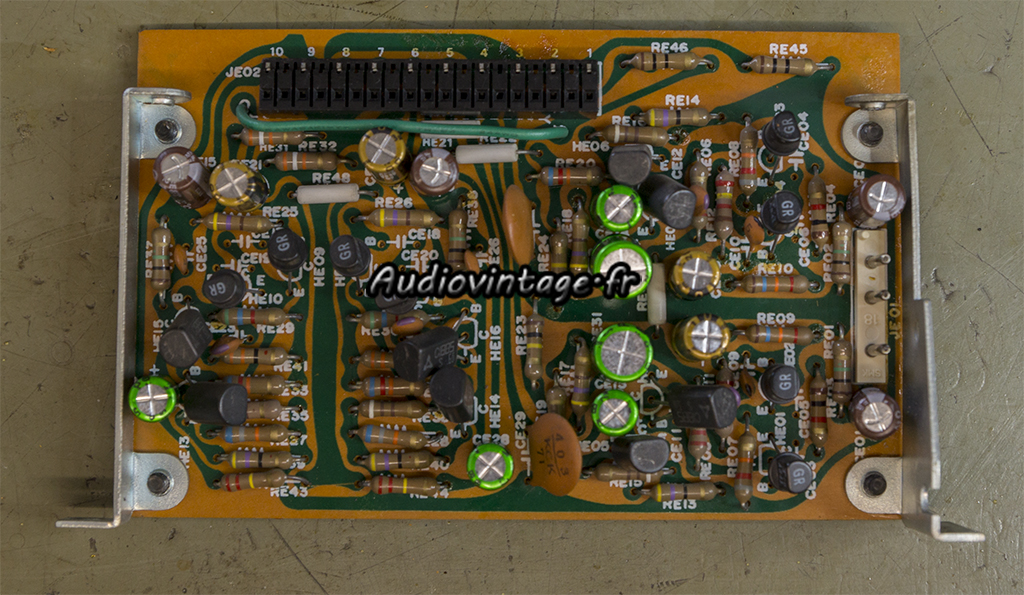

Marantz 1250 : circuit de tonalité révisé.
Condensateurs chimiques remplacés et ici encore, soudures refaites.

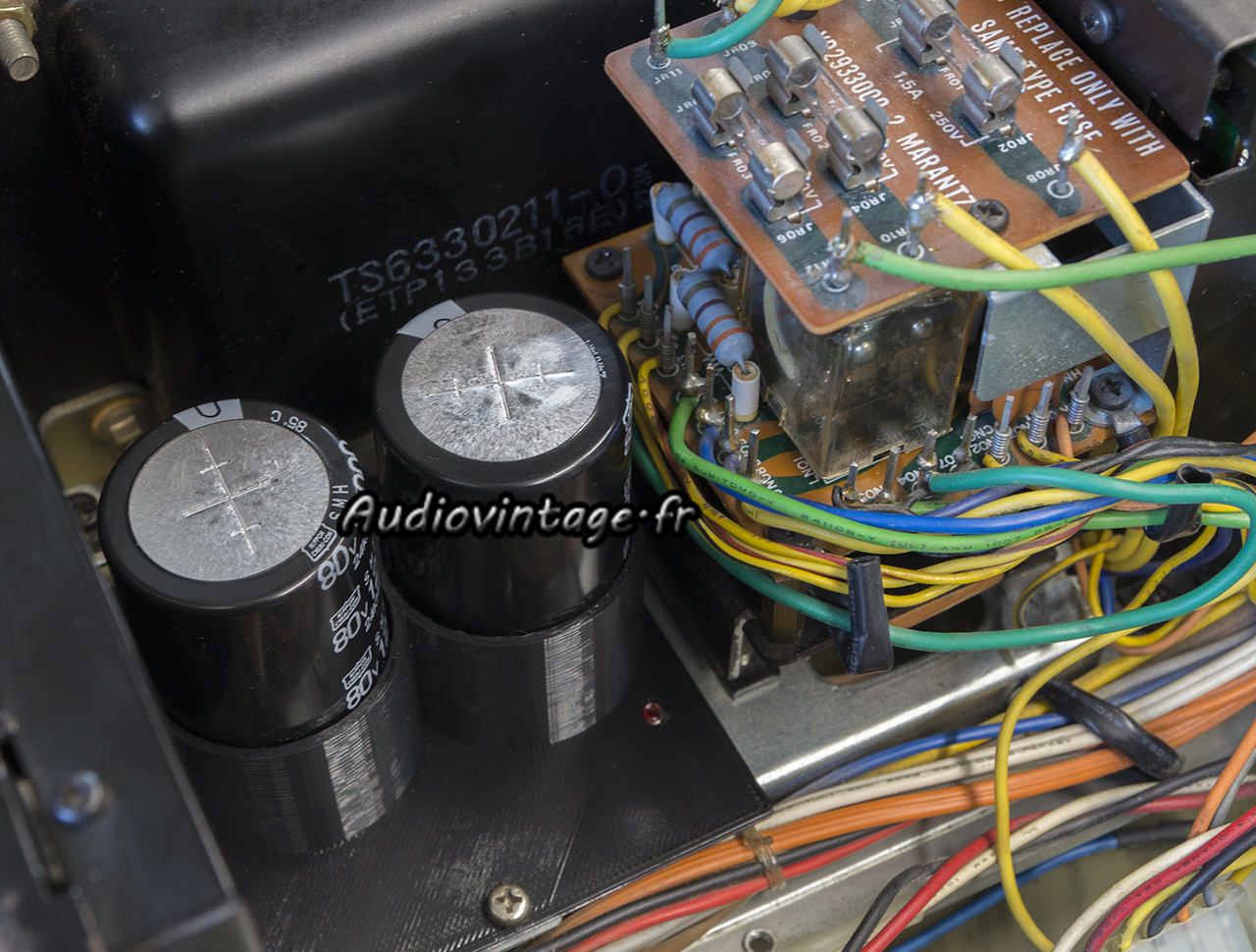

Marantz 1250 : condensateurs de filtrage neufs en place.
Le double condensateur de filtrage HS laisse sa place à deux condensateurs chimiques montés sur un support conçu par bibi et imprimé en 3D. J’ai déjà dû remplacer ce double condensateur dans d’autres productions Marantz mais j’avoue que sur le 1250, c’est particulièrement usant si on souhaite quelque chose de propre.

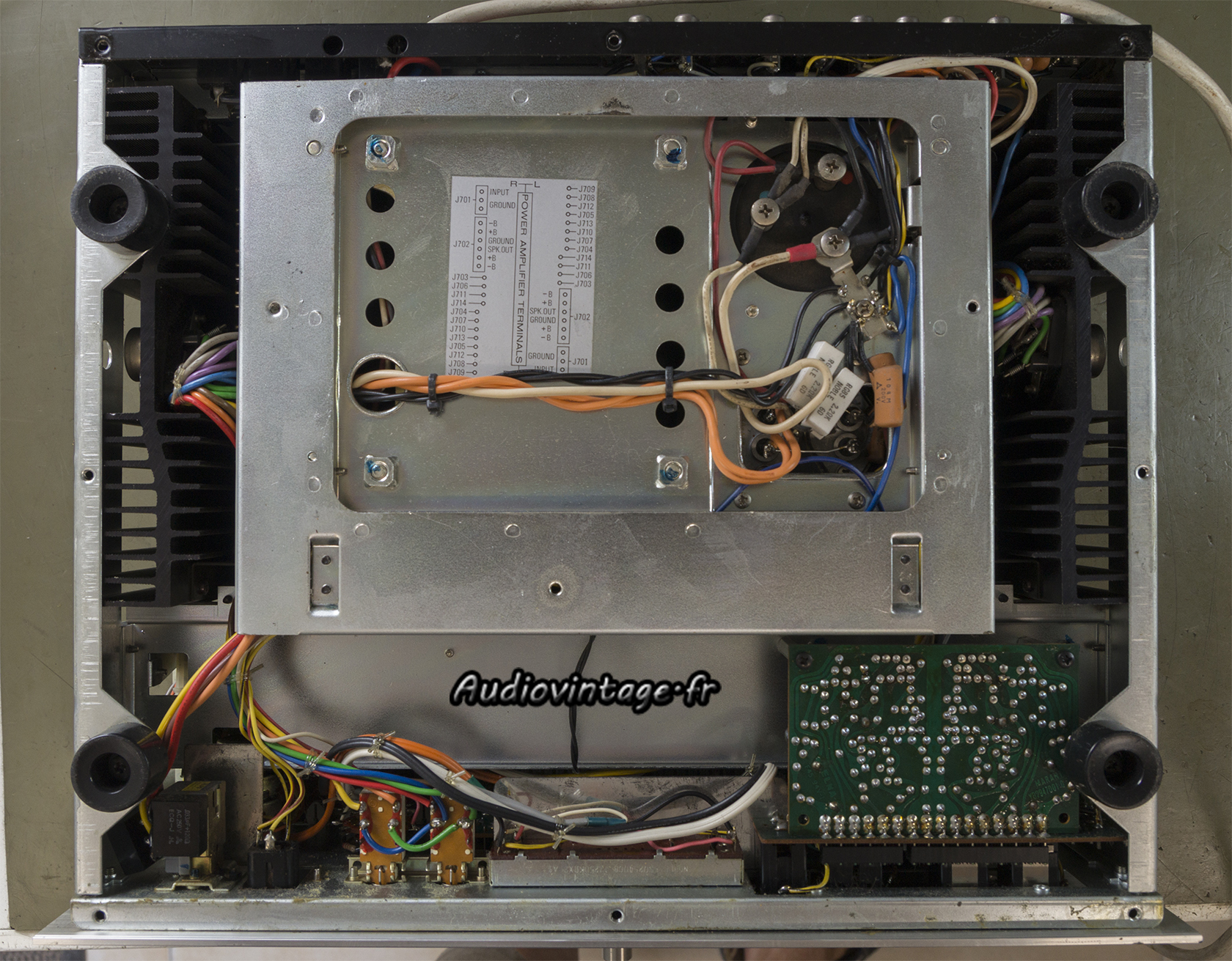

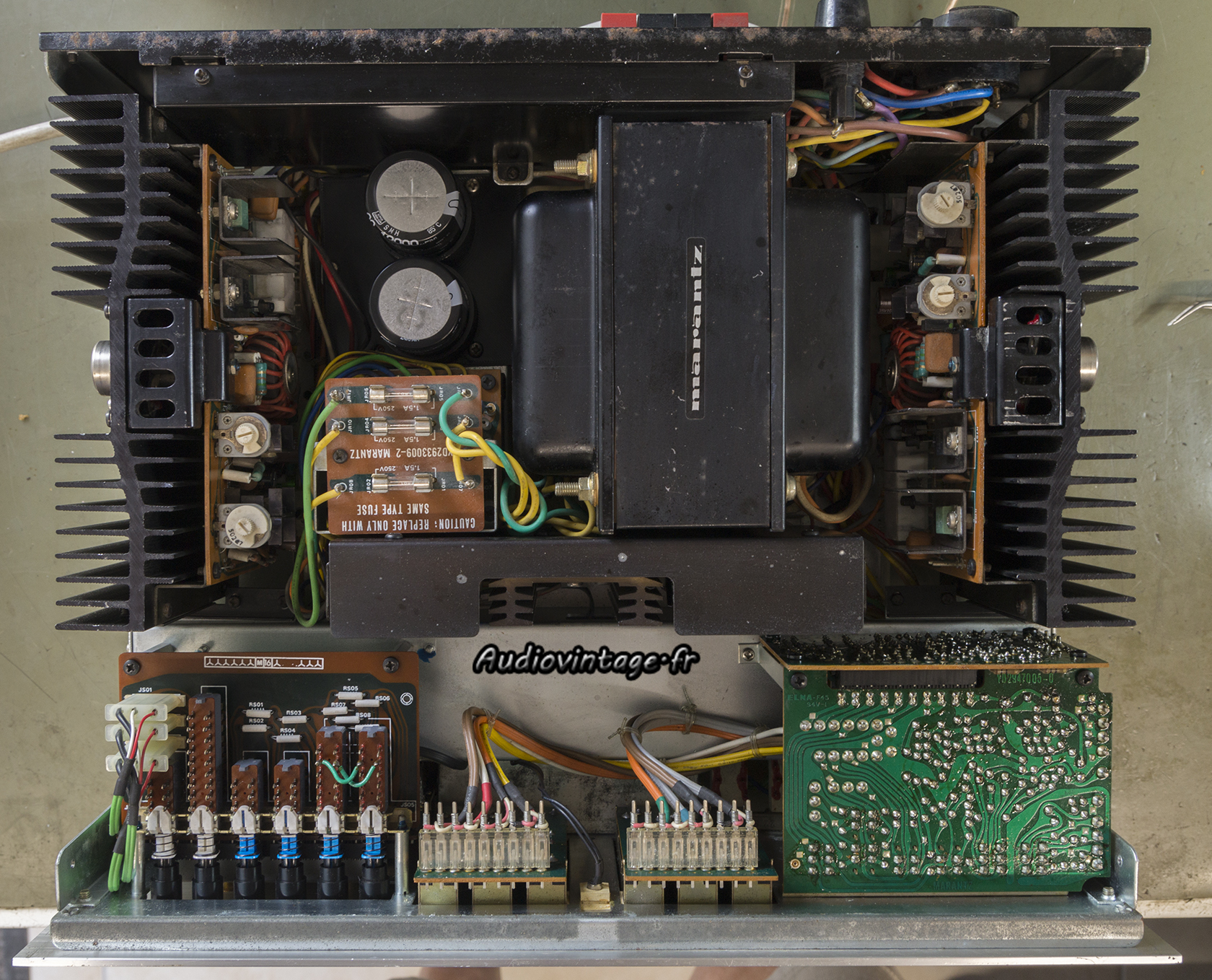

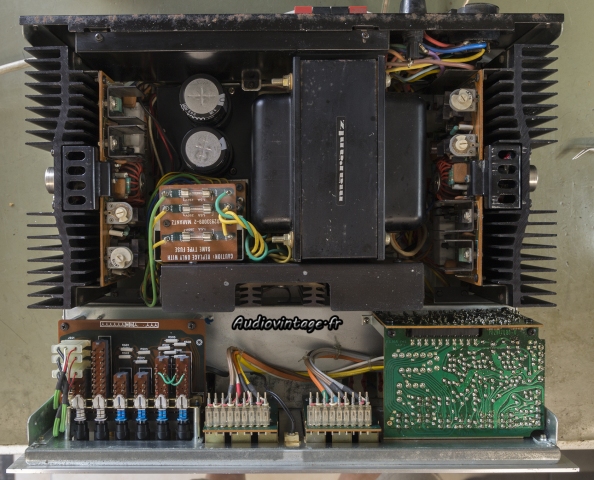

Marantz 1250 : terminé.
L’ampoule « on » est remplacée par un modèle identique à l’original (ce n’était pas le cas). Les divers circuits sont assemblés dans le châssis après un sérieux nettoyage des commandes. Courant de repos, offset et tensions d’alimentation sont ajustées.
Il ne restera plus qu’à remettre le blindage interne en place avant de fermer la bête.

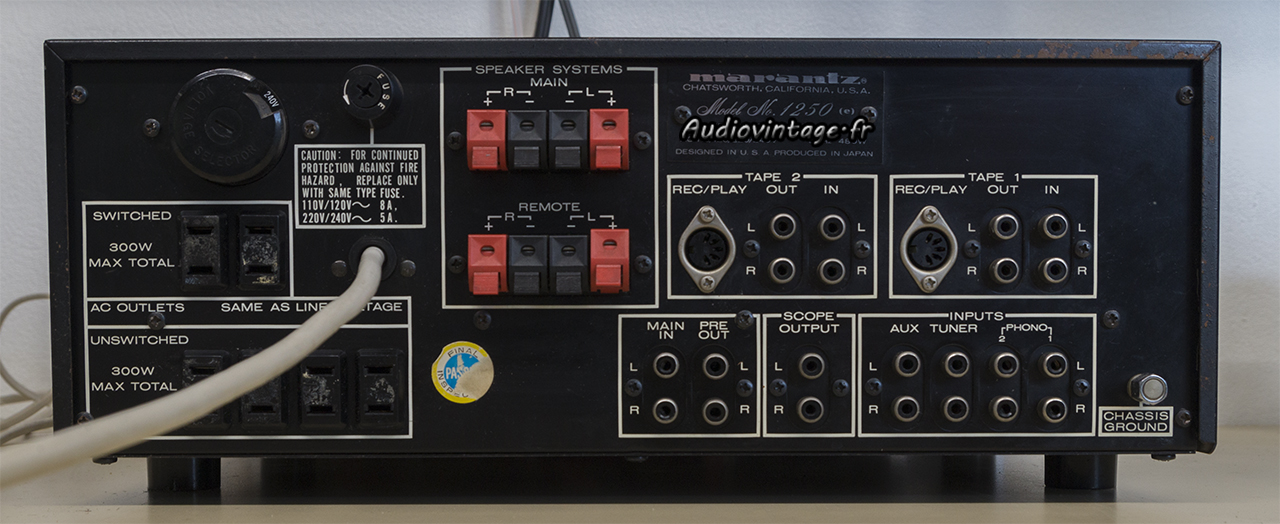

Marantz 1250 : connectique.
Connectique.

Les mesures sur entrée Aux :

Marantz 1250 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

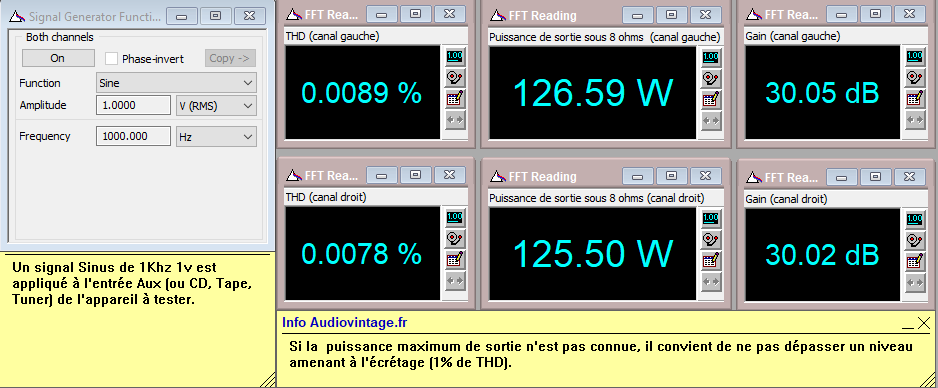

Marantz 1250 : distorsion-a-2x125w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x125w sous 8 ohms, entrée aux, tone defeat.

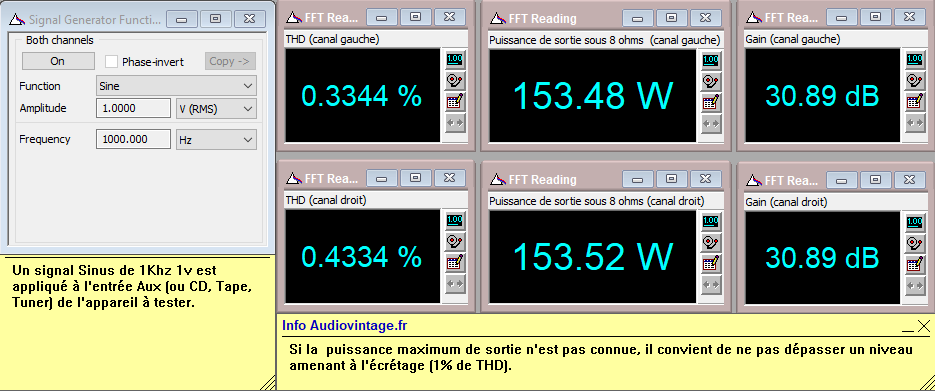

Marantz 1250 : distorsion-a-2x153w-sous-8-ohms-entree-aux-tone-defeat
Même s’il est donné pour 2x125w sous 8 ohms, il y a encore un peu de rab !

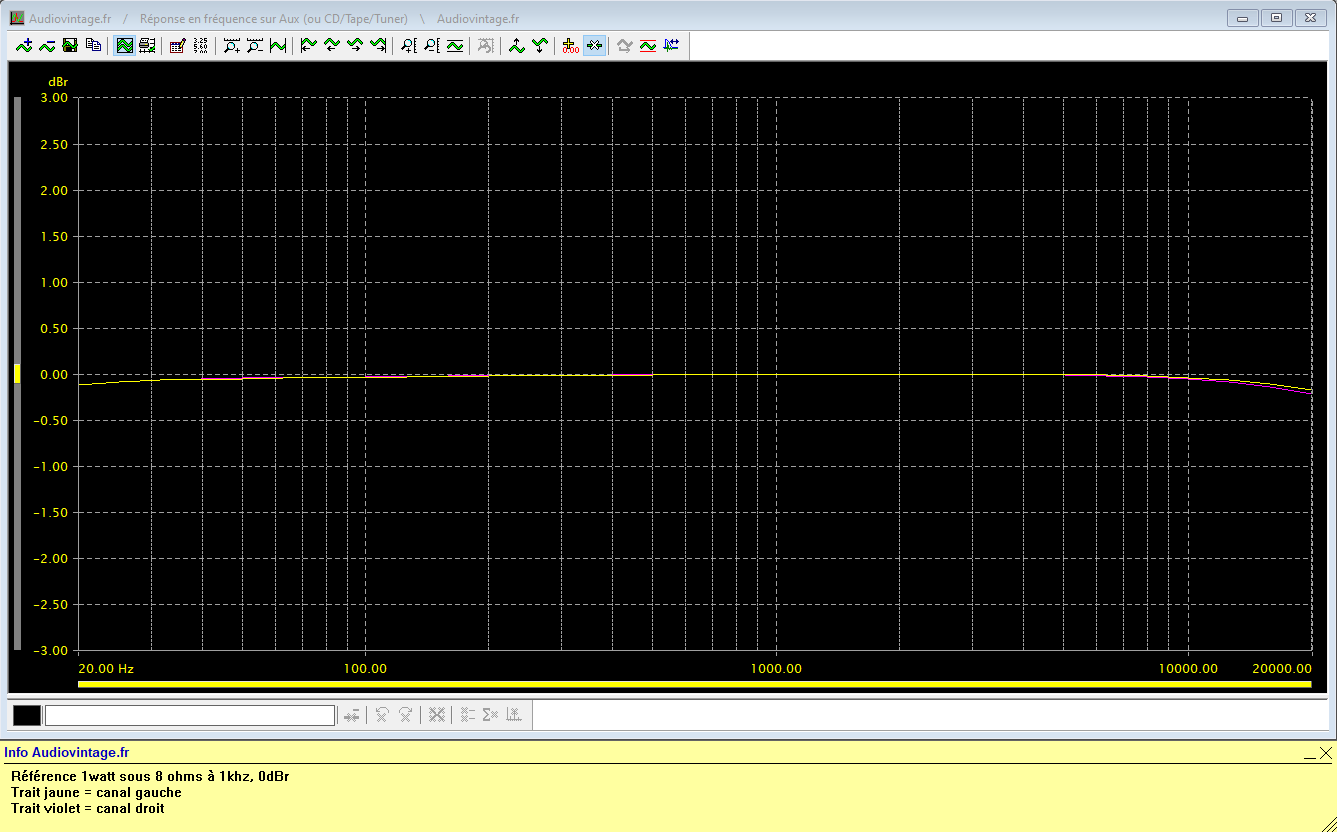

Marantz 1250 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

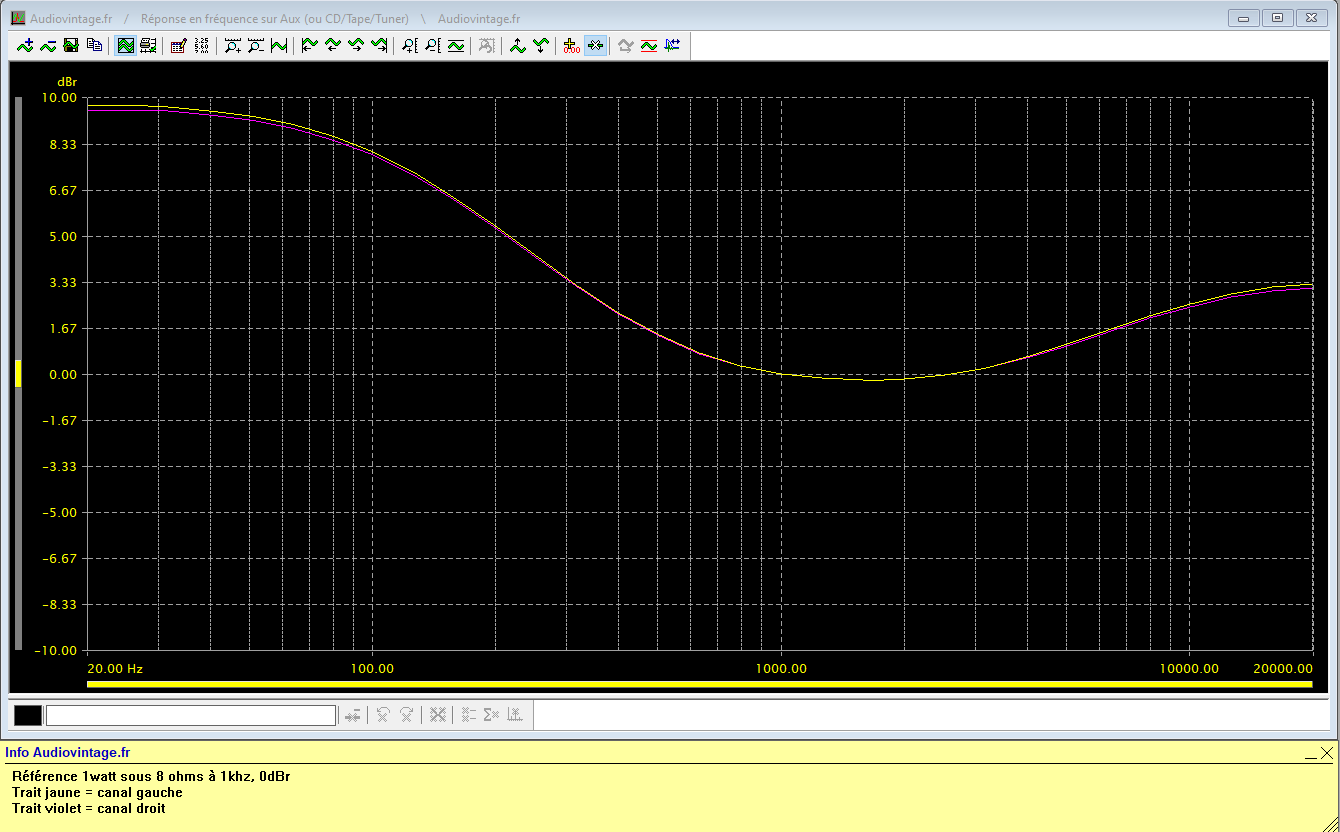

Marantz 1250 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Marantz 1250 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

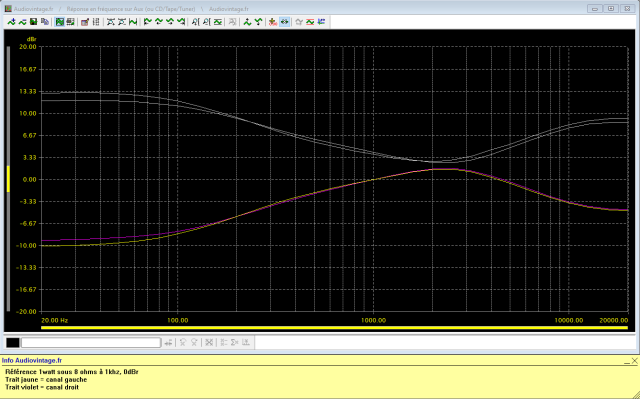

Marantz 1250 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 1250 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

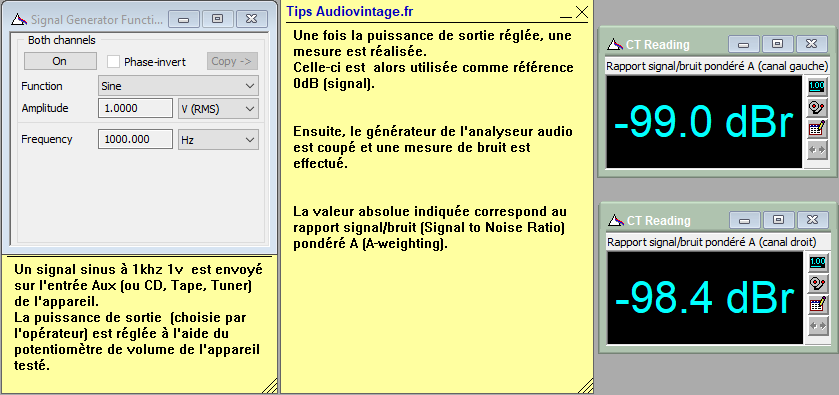

Marantz 1250 : rapport-signal-bruit-a-2x125w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x125w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

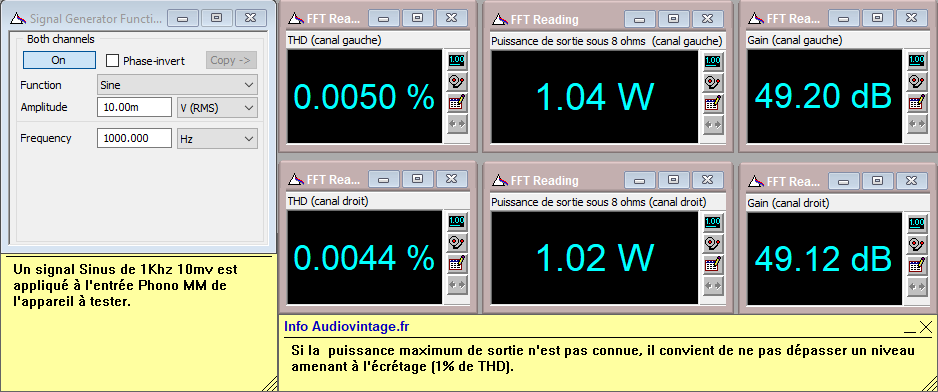

Marantz 1250 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

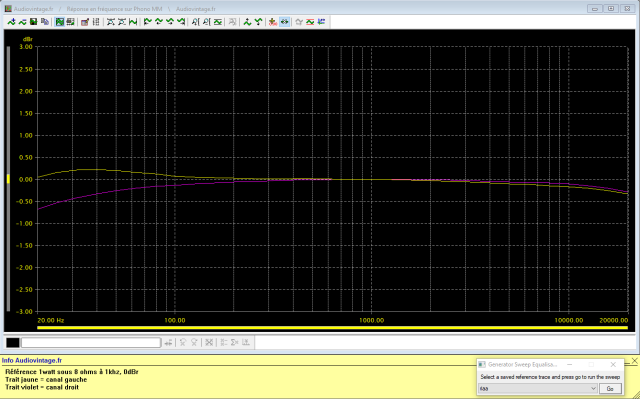

Marantz 1250 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

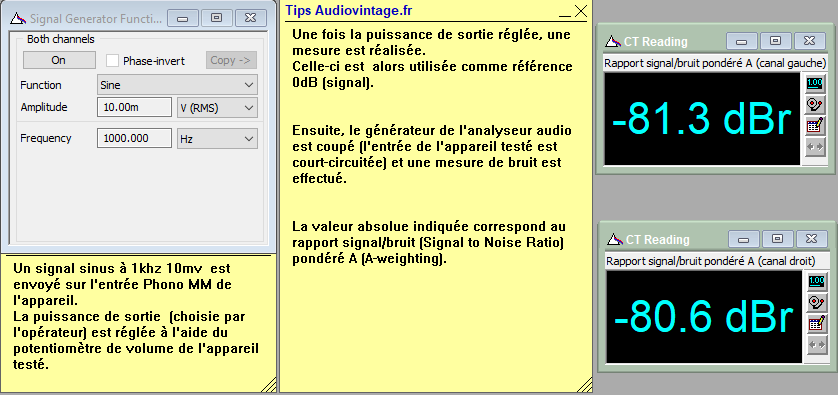

Marantz 1250 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

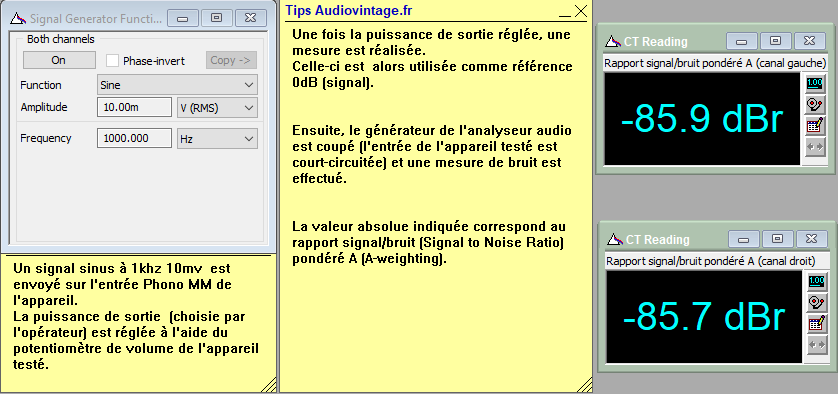

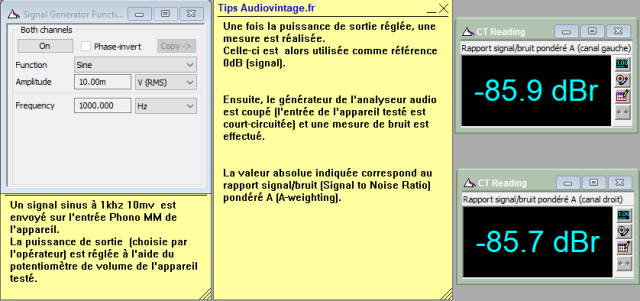

Marantz 1250 : rapport-signal-bruit-a-2x125w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x125w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

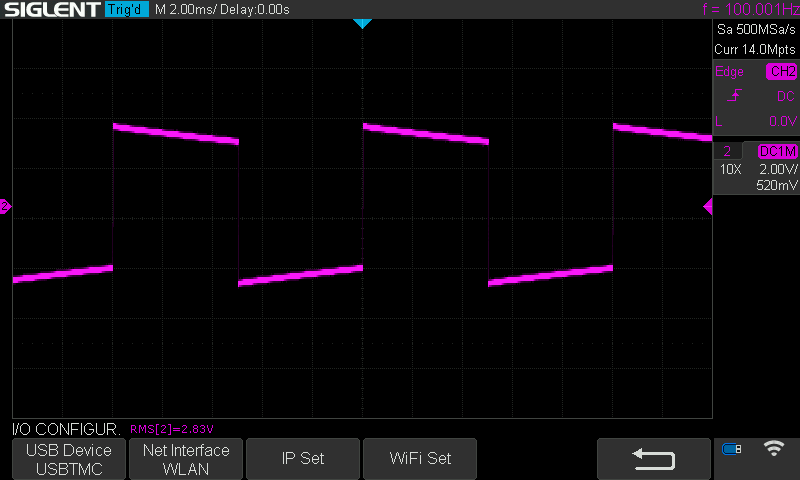

Marantz 1250 : signal-carre-a-100hz
Marantz 1250 : signal-carre-a-1khz
Marantz 1250 : signal-carre-a-10khz

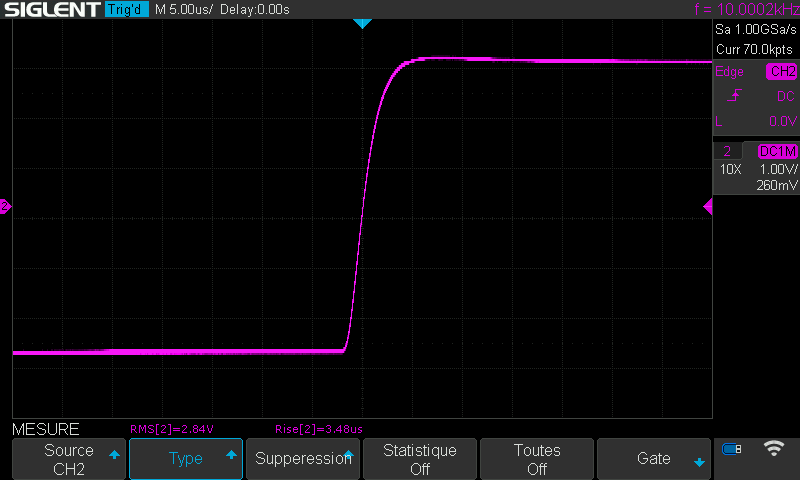

Marantz 1250 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
