Sony TAE-5450 : de bons composants dans une jolie boite :)
Réception d’un préamplificateur Sony TAE-5450 en souffrance.

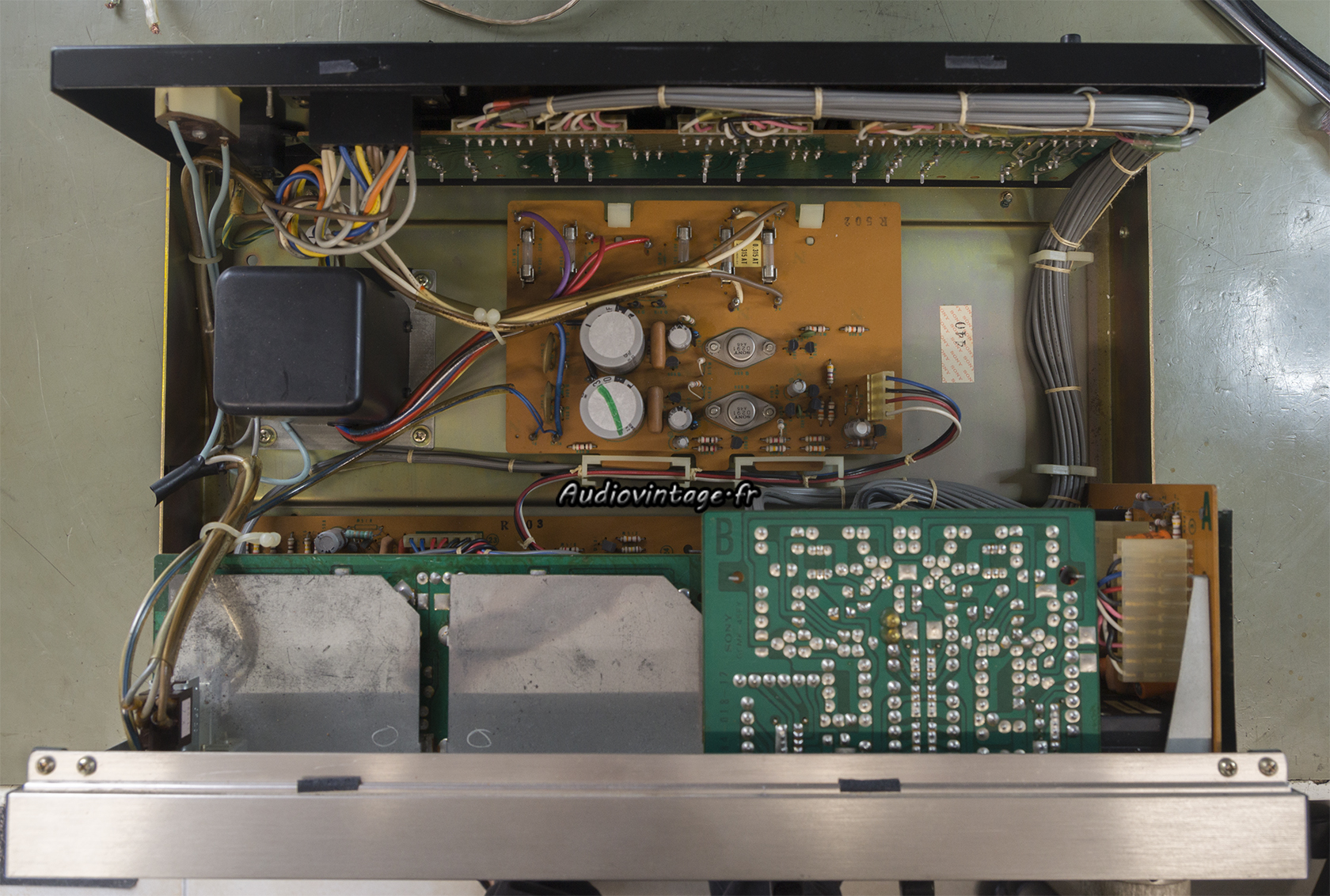

Sony TAE-5450 : à son arrivée.
Effectivement, l’appareil ne fonctionne pas correctement, l’utilisation des filtres amène un souffle très important sur le canal gauche et l’activation des correcteurs de tonalité provoque un gros « ploc » à droite.
Le Sony a été précédemment modifié avec l’ajout d’une prise permettant d’alimenter un bloc de puissance. Pas d’autre intervention visible.

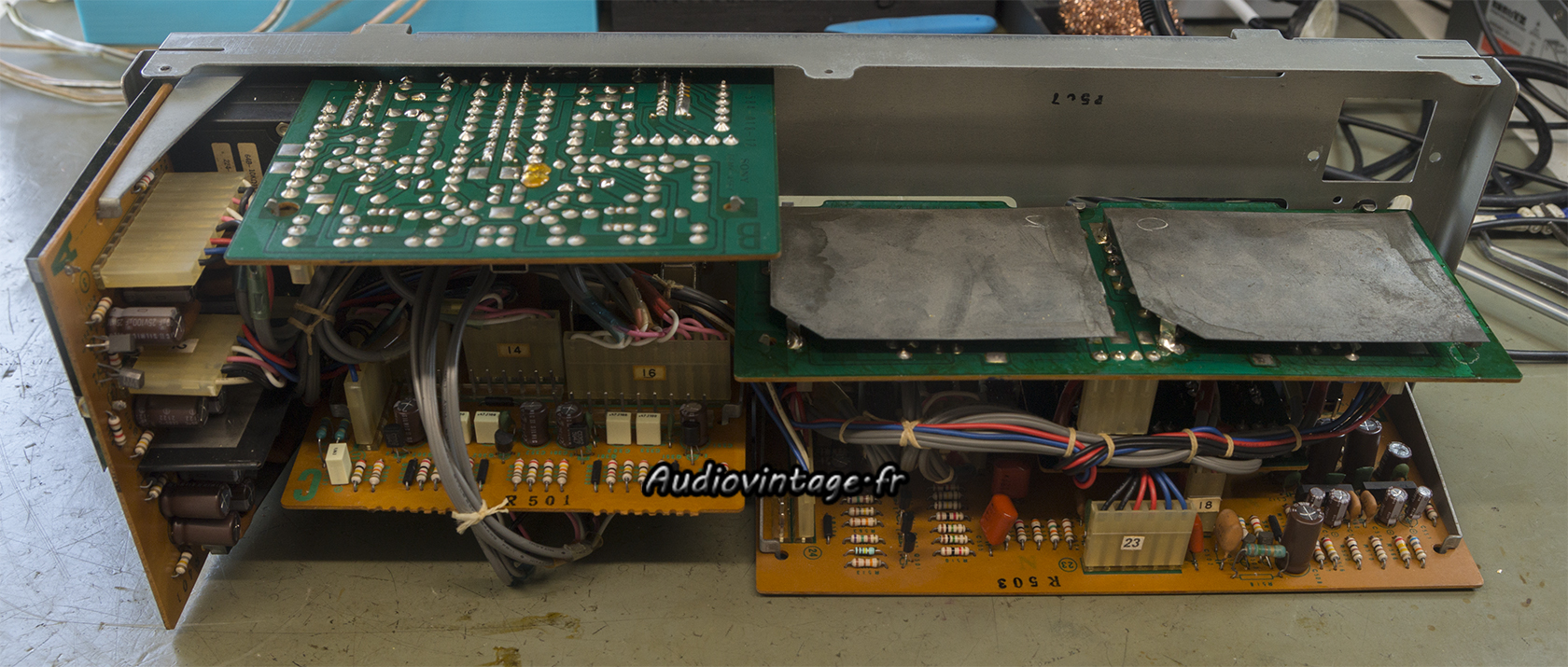

Sony TAE-5450 : retrait de la face avant.

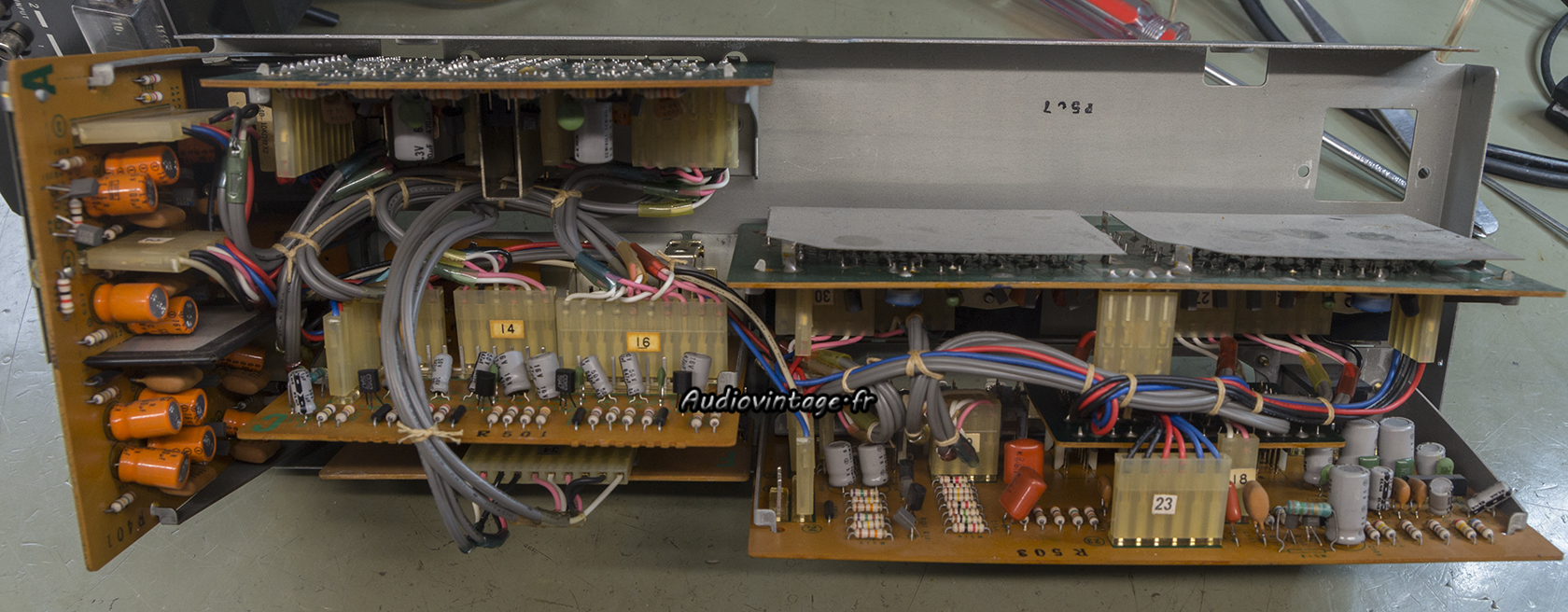

Retrait de la partie avant du préamplificateur.

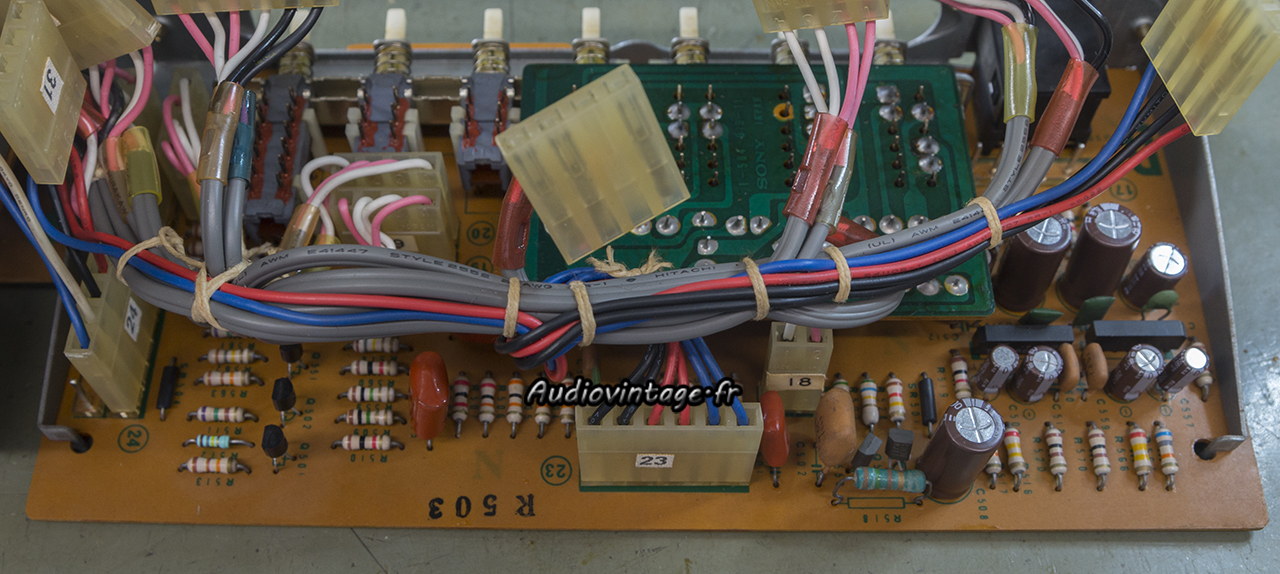

Sony TAE-5450 : circuit filtres en panne.
Ici, le circuit d’amplification casque ainsi que le circuit des filtres.

Sony TAE-5450 : circuit filtres et ampli casque révisé et réparé.
Le remplacement d’une résistance HS ainsi que des transistors bien fatigués a eu raison de la panne.
Tous les condensateurs chimiques sont remplacés.

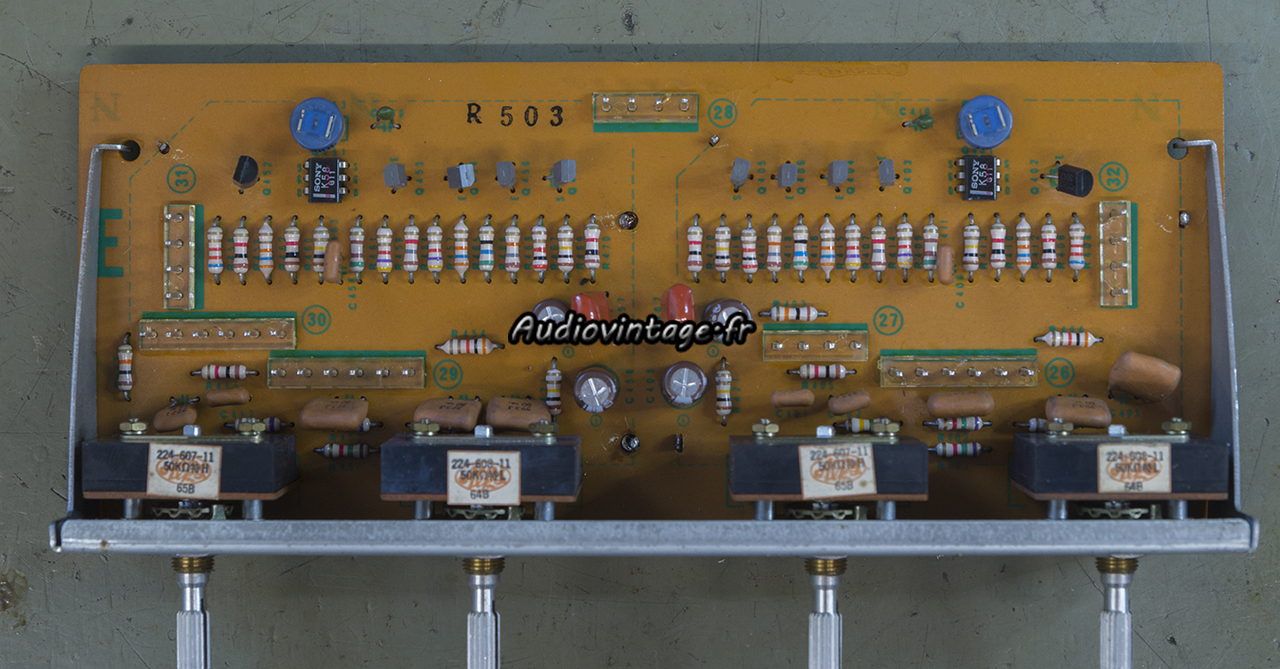

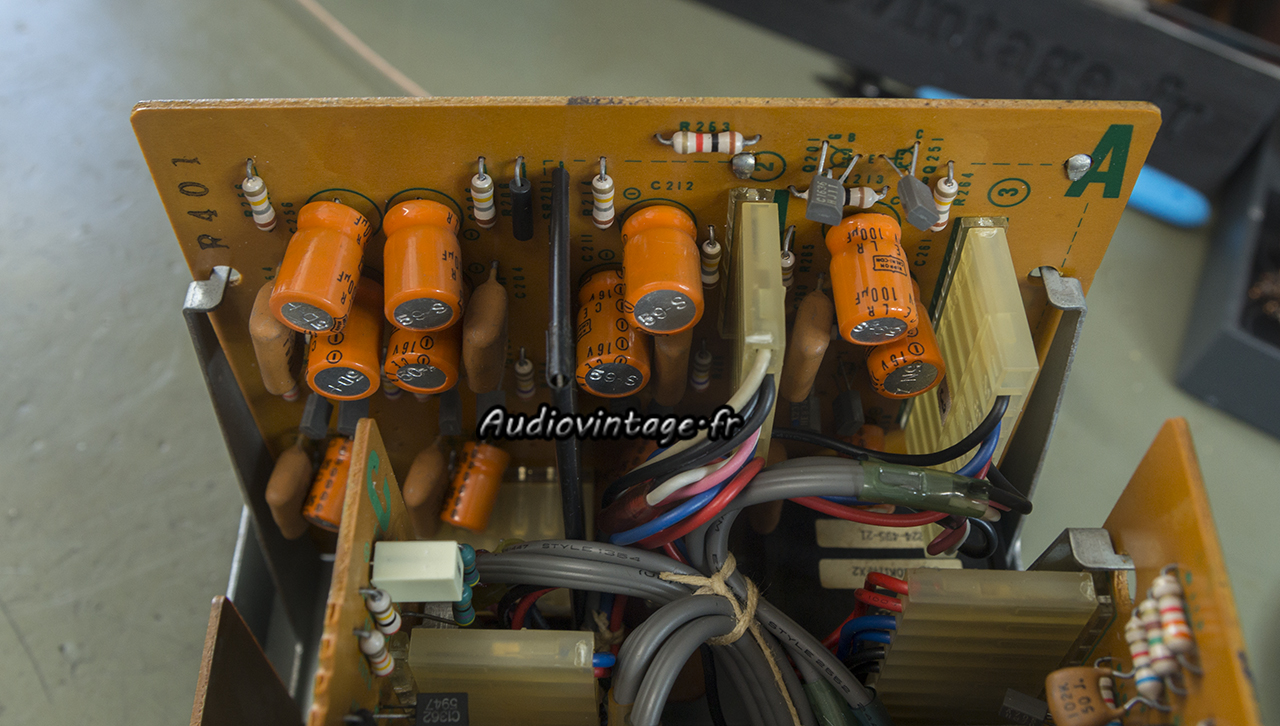

Sony TAE-5450 : circuit de tonalité à revoir.
Le circuit de tonalité, au-dessus, débarrassé de ses blindages.

Sony TAE-5450 : circuit de tonalité révisé.
Les condensateurs chimiques sont remplacés. Les résistances ajustables seront réglées en fin d’intervention.

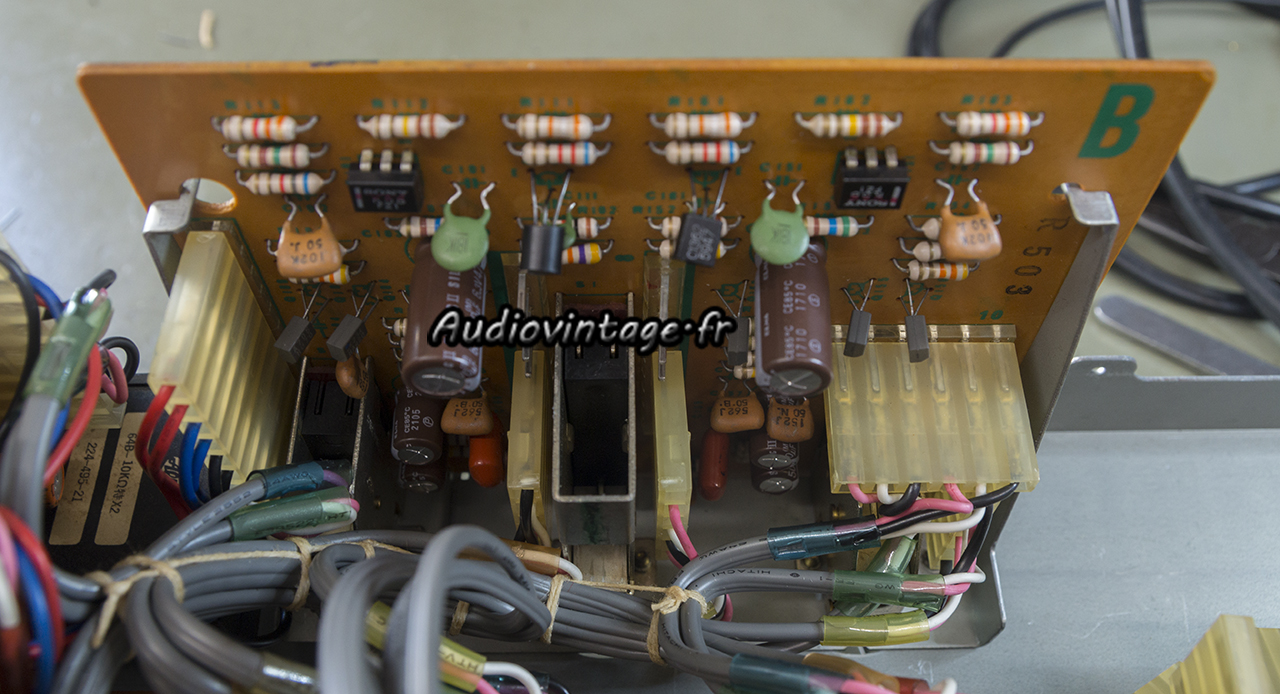

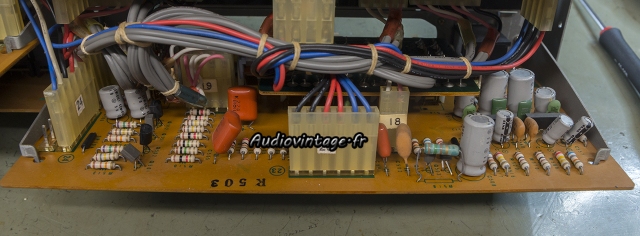

Sony TAE-5450 : étage phono à réviser.

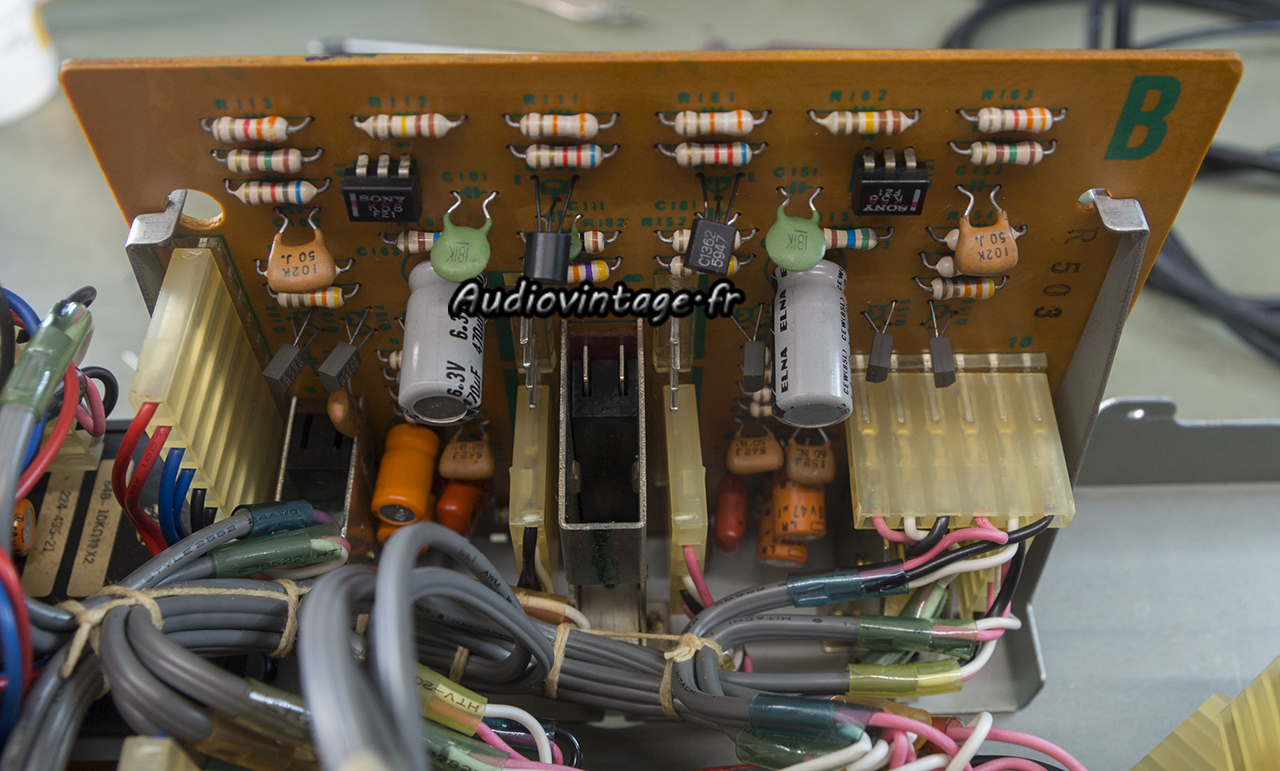

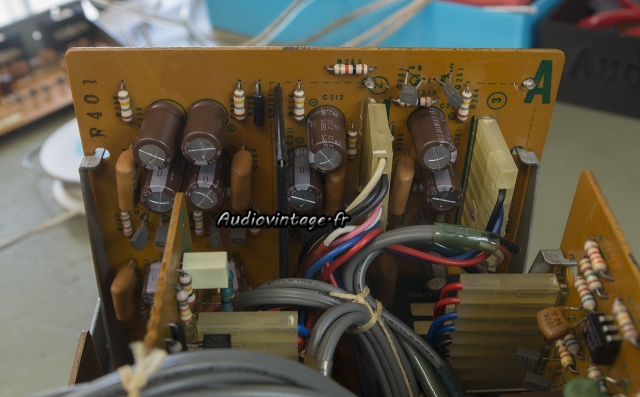

L’étage phono.

Sony TAE-5450 : étage phono révisé.
Condensateurs chimiques neufs en place.

Sony TAE-5450 : circuit "switch board" à réviser.

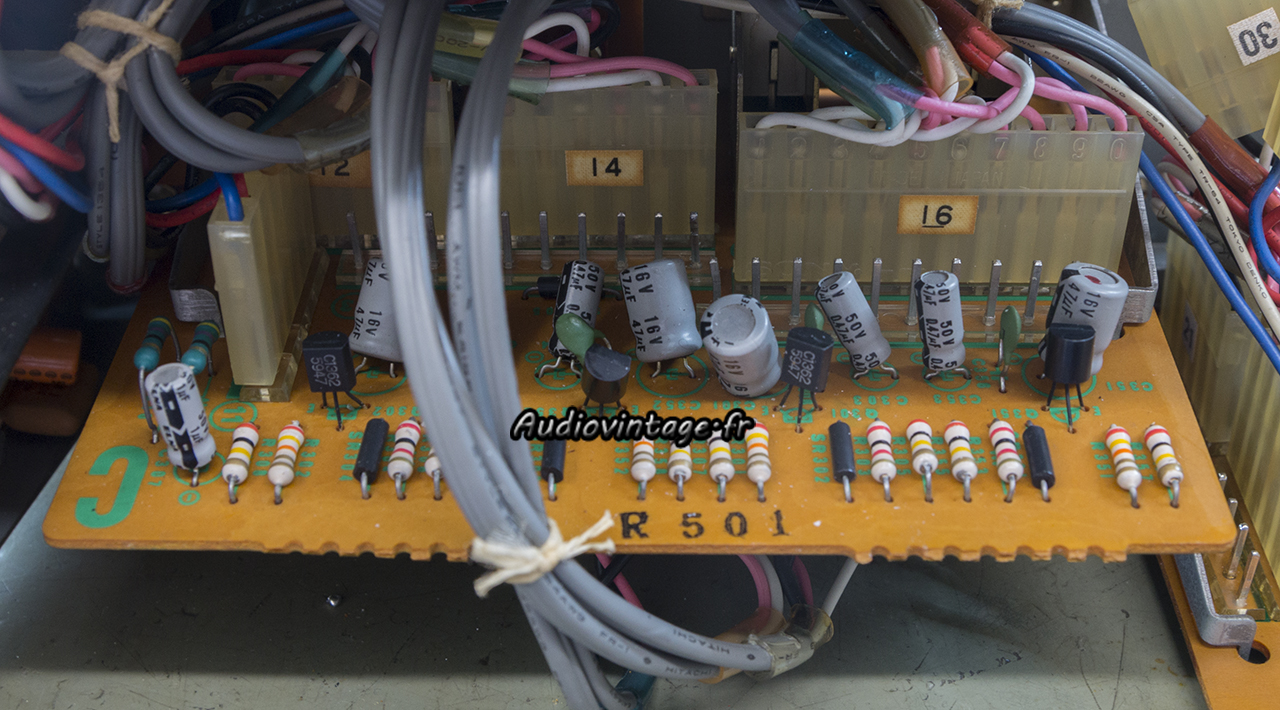

Le circuit « switch board ».

Sony TAE-5450 : circuit "switch board" révisé.
Condensateurs remplacés.

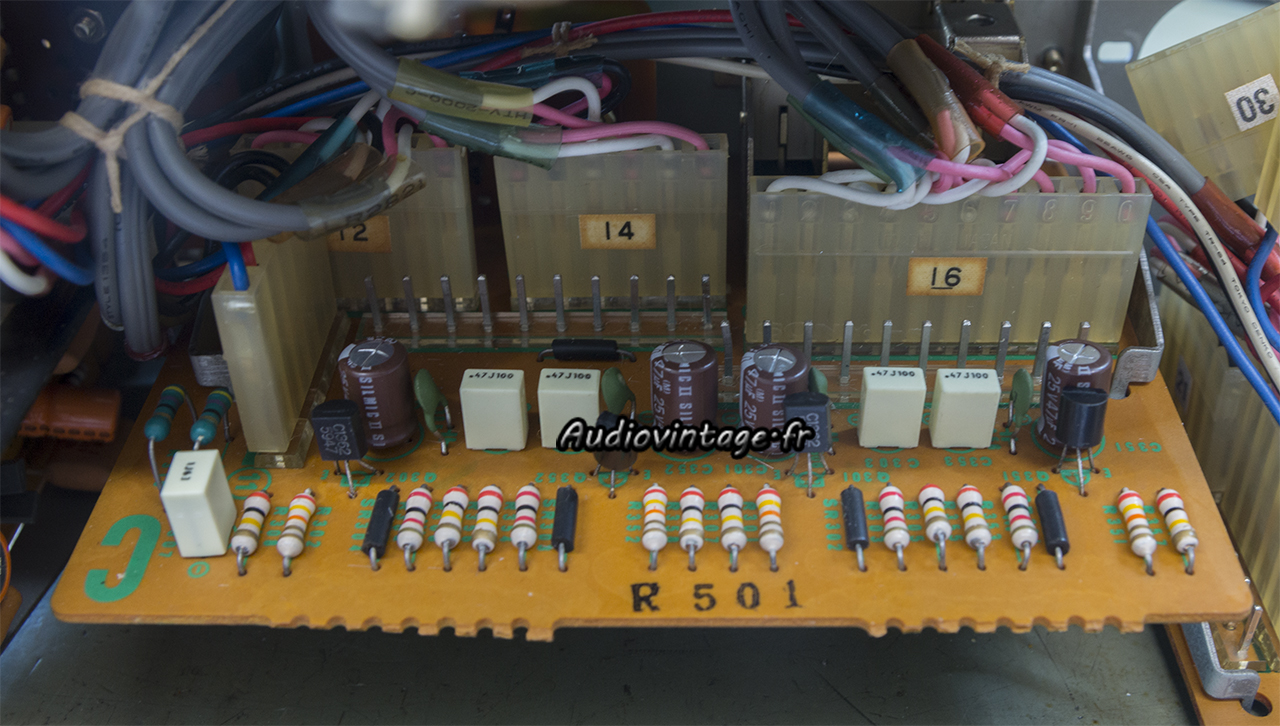

Sony TAE-5450 : circuit "volume board" à revoir.

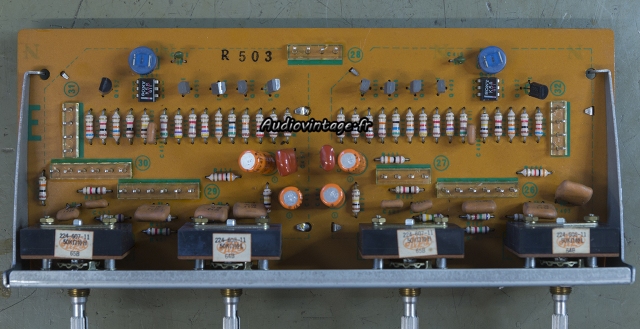

Le circuit « volume board ».

Sony TAE-5450 : circuit "volume board" révisé.
Et ses condensateurs chimiques neufs.

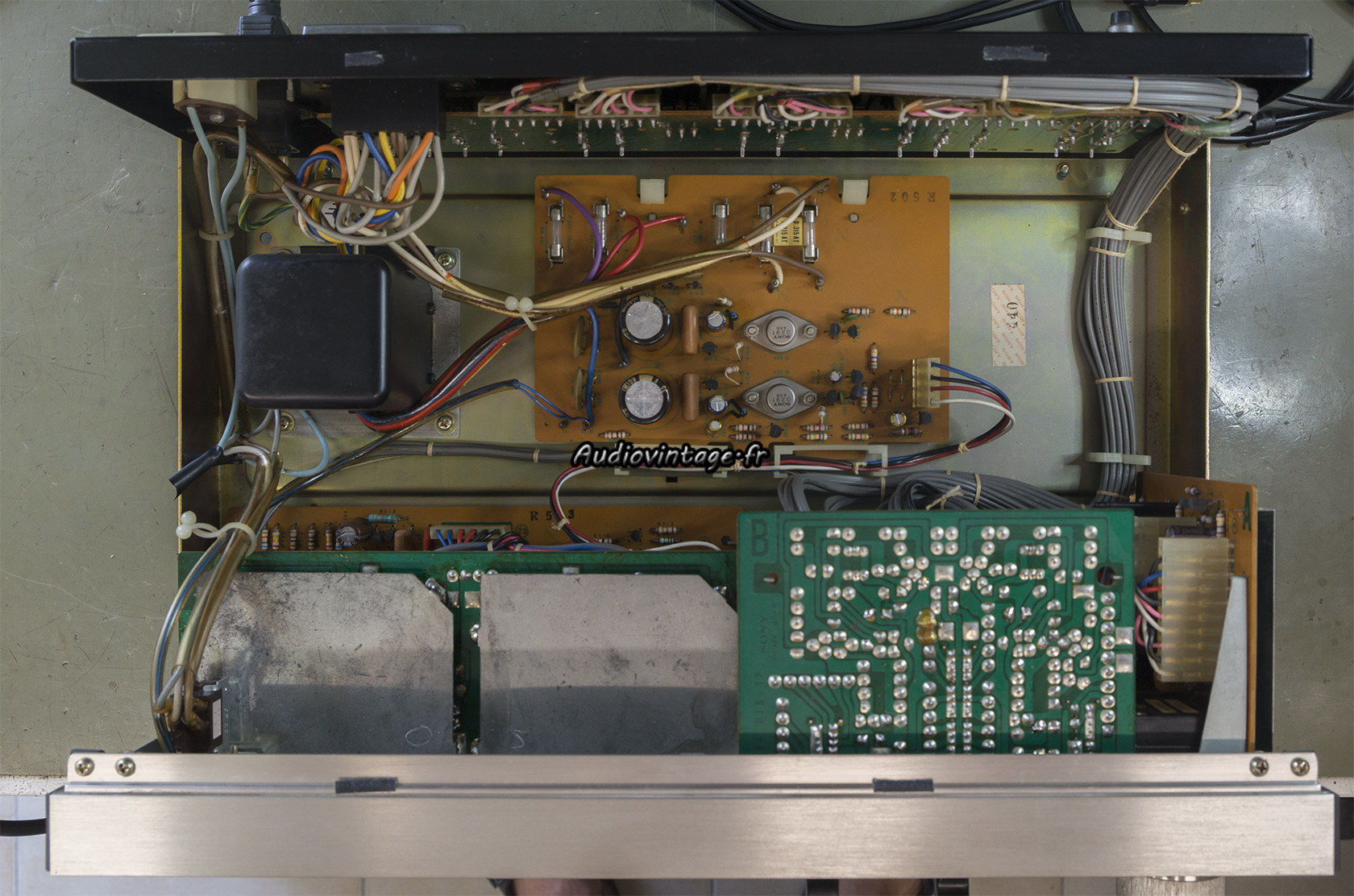

Sony TAE-5450 : circuits révisés et réparés.
Les commandes sont nettoyées, tous les circuits sont réparés, révisés et fonctionnels.

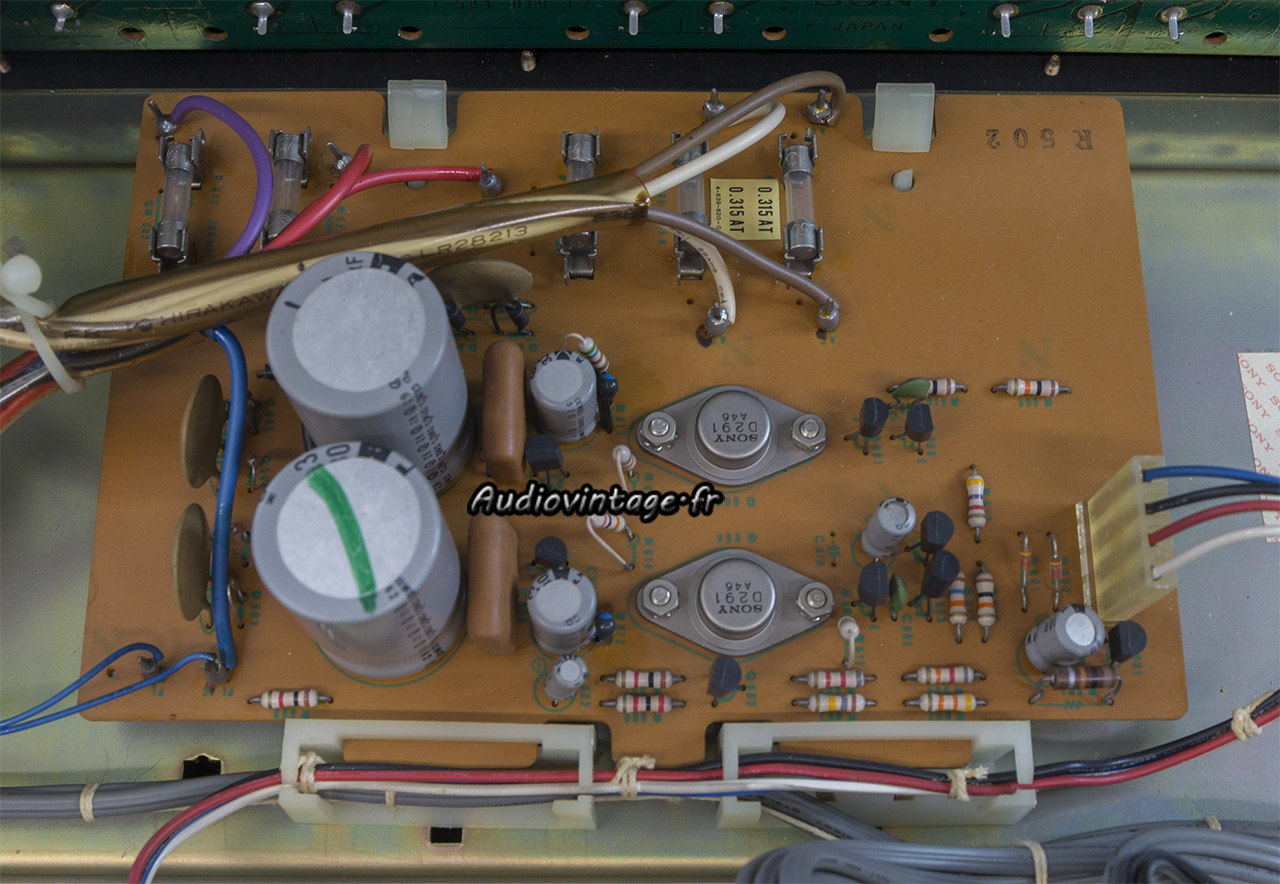

Sony TAE-5450 : alimentation à revoir.
L’alimentation.

Sony TAE-5450 : alimentation révisée.

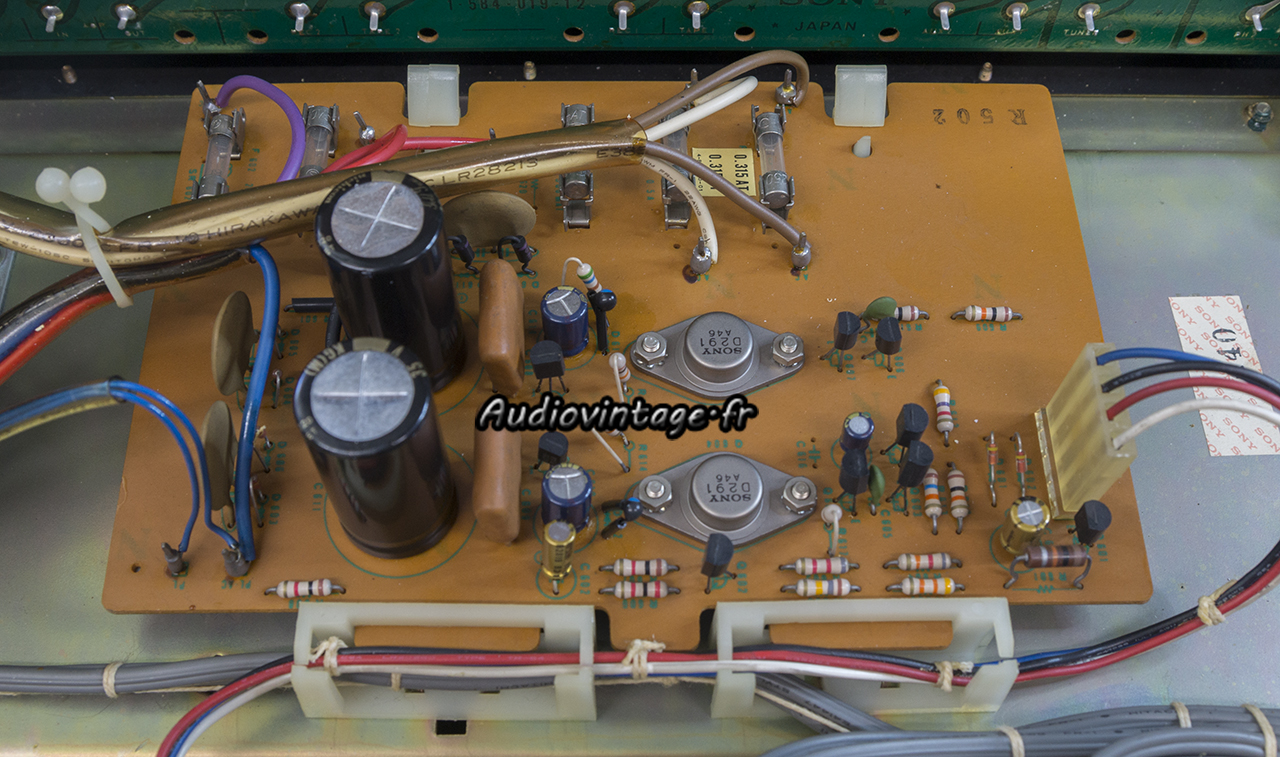

Révisée également.

Sony TAE-5450 : terminé.
Remontage et réglage. Terminé.

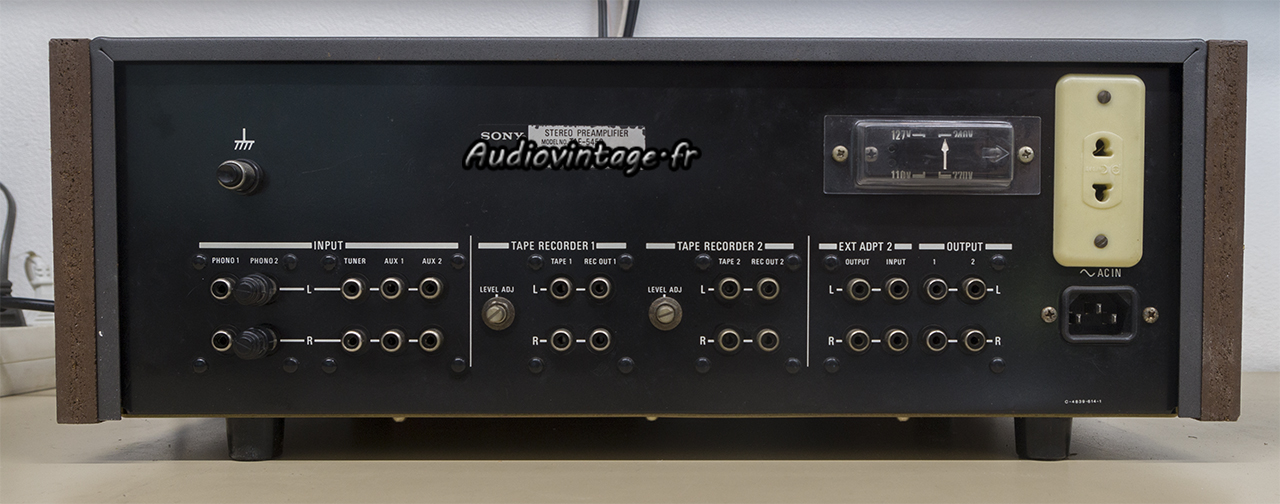

Sony TAE-5450 : connectique.
Connectique.

Les mesures sur entrée Aux :

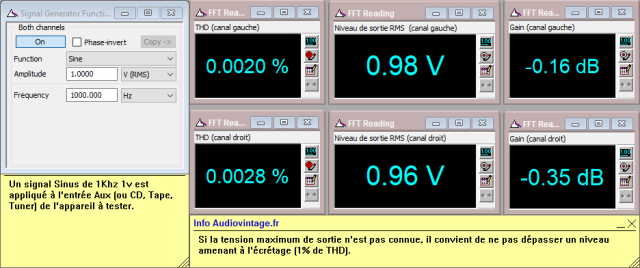

Sony TAE-5450 : distorsion-a-1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée aux, tone defeat.

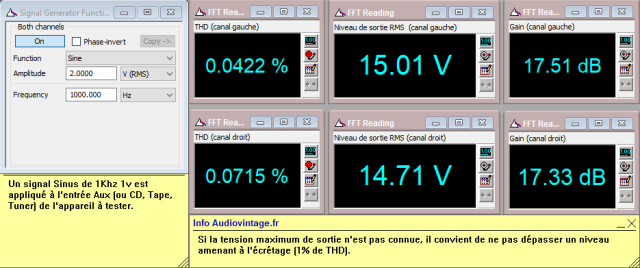

Sony TAE-5450 : distorsion-a-15v-en-sortie-entree-aux-tone-defeat
Distorsion à 15v en sortie, entrée aux, tone defeat.

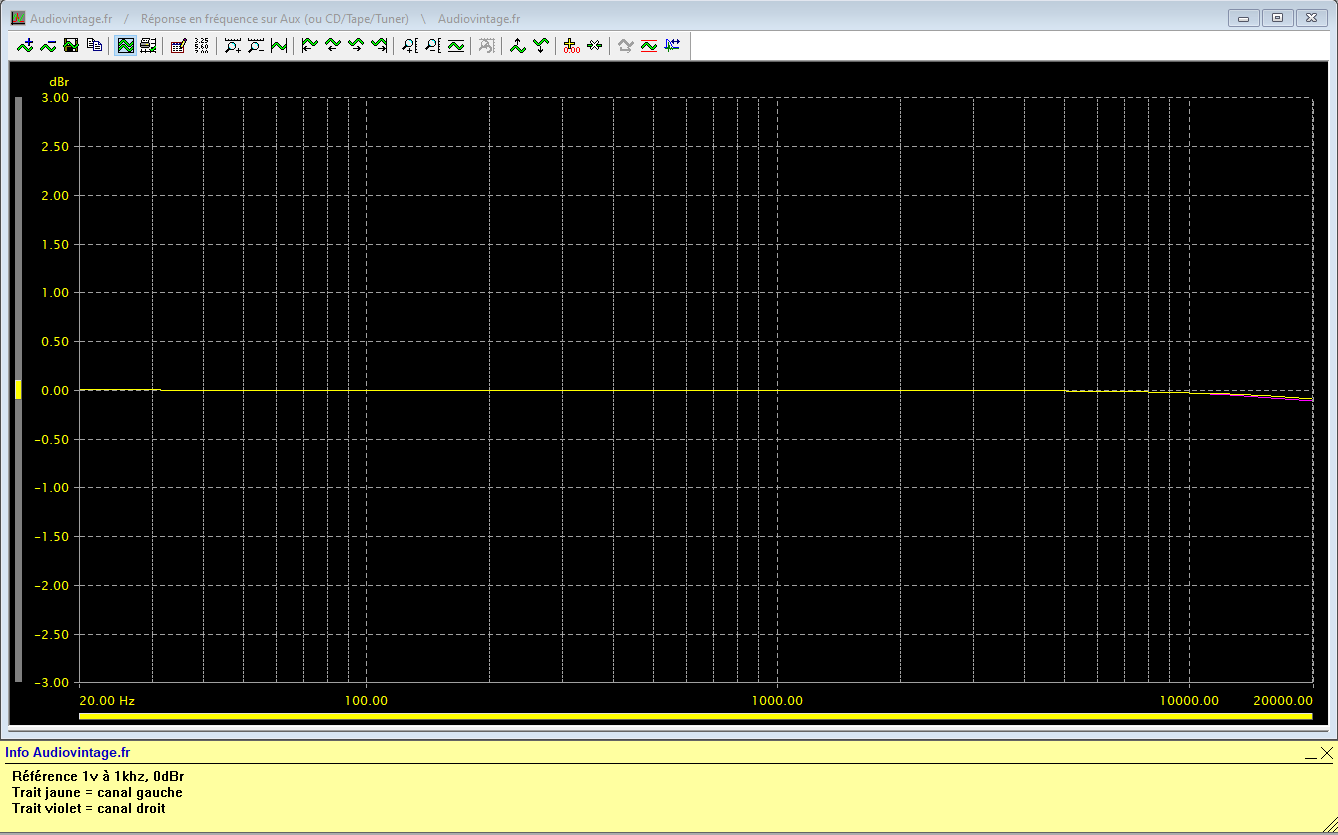

Sony TAE-5450 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

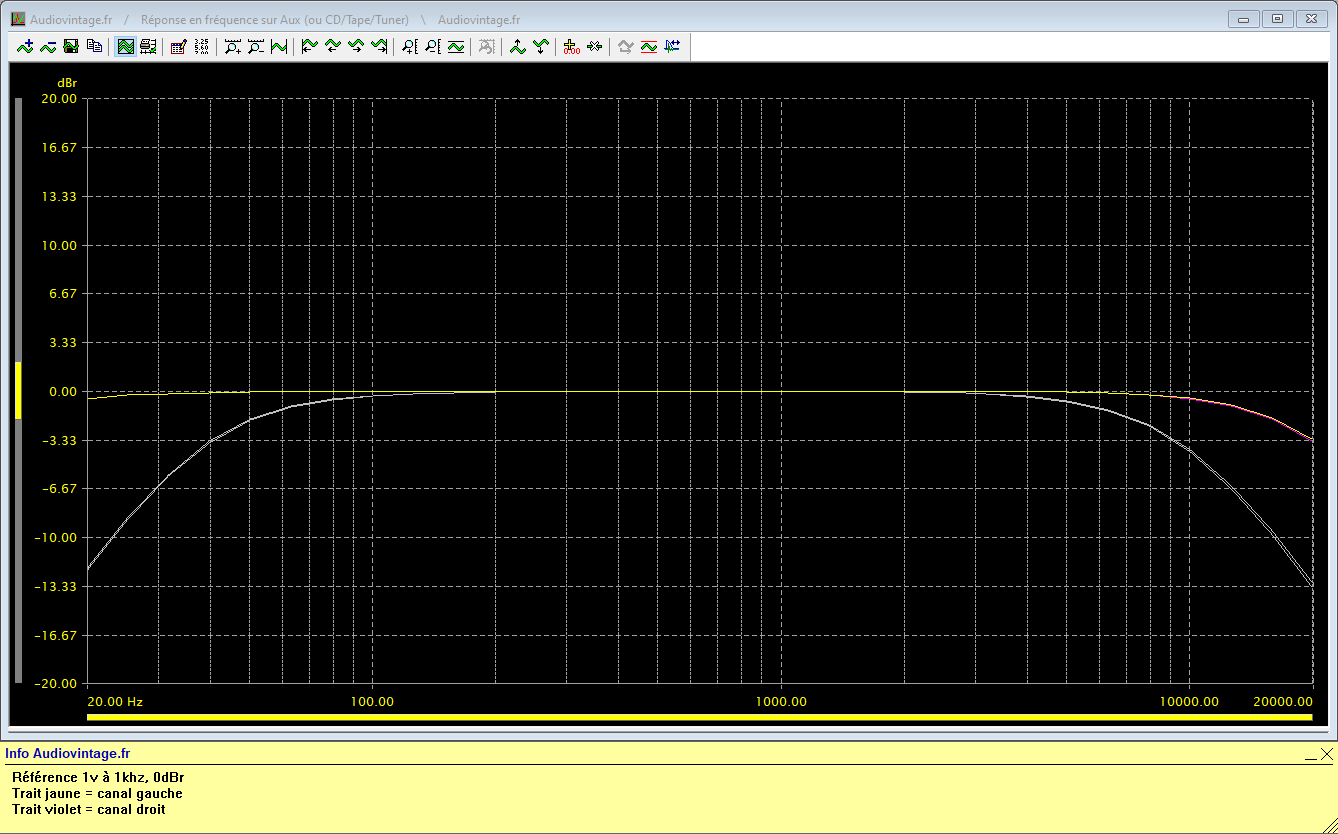

Sony TAE-5450 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 1v en sortie, entrée aux, filtres activés, tone defeat.

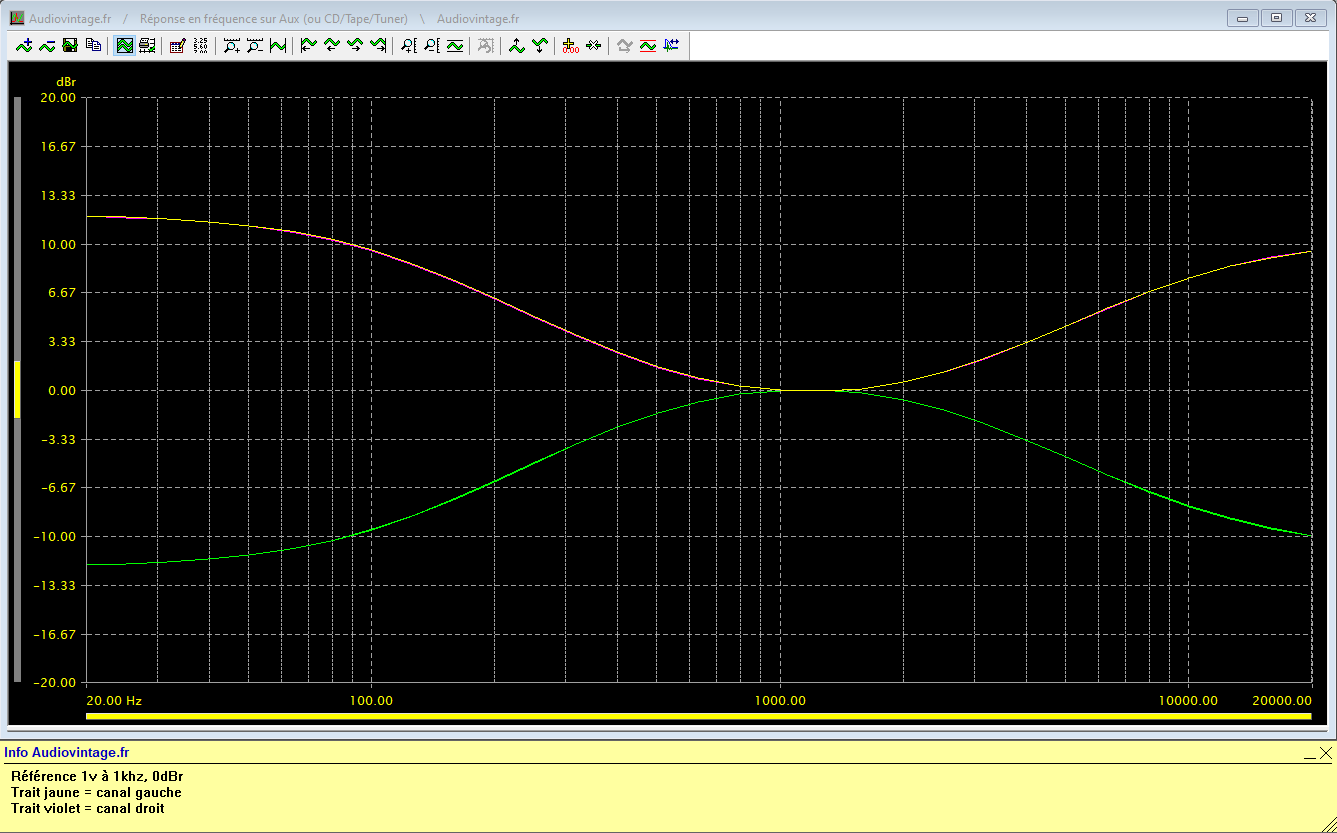

Sony TAE-5450 : reponse-en-frequence-a-1v-en-sortie-entree-aux-tone-defeat-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

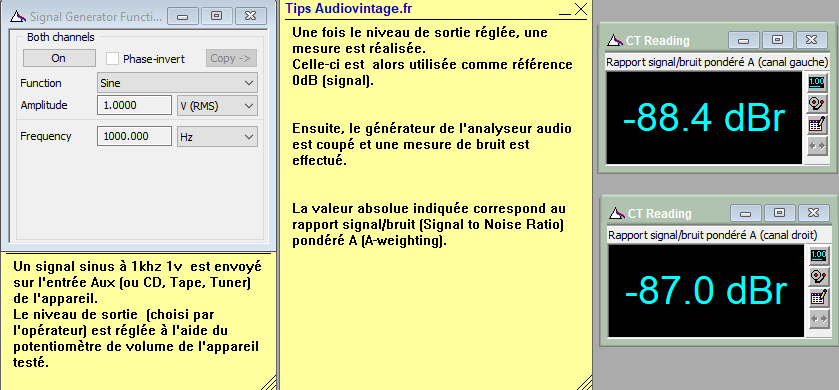

Sony TAE-5450 : rapport-signal-bruit-a-1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Sony TAE-5450 : rapport-signal-bruit-a-15v-en-sortie-entree-aux-tone-defeat

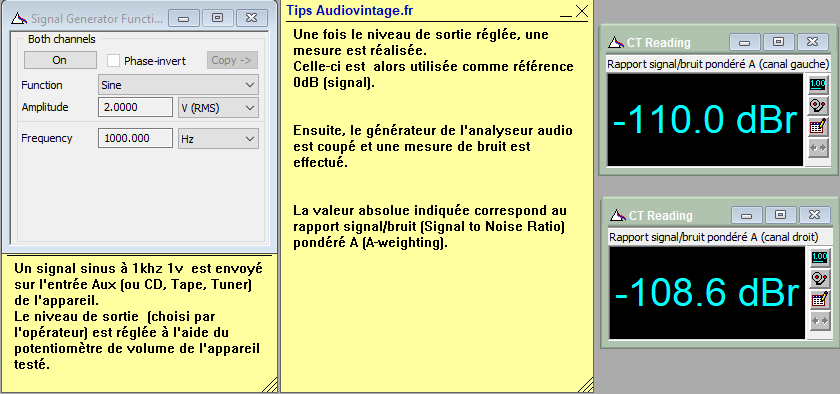

Rapport signal bruit à 15v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sony TAE-5450 : distorsion-a-1v-en-sortie-entree-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

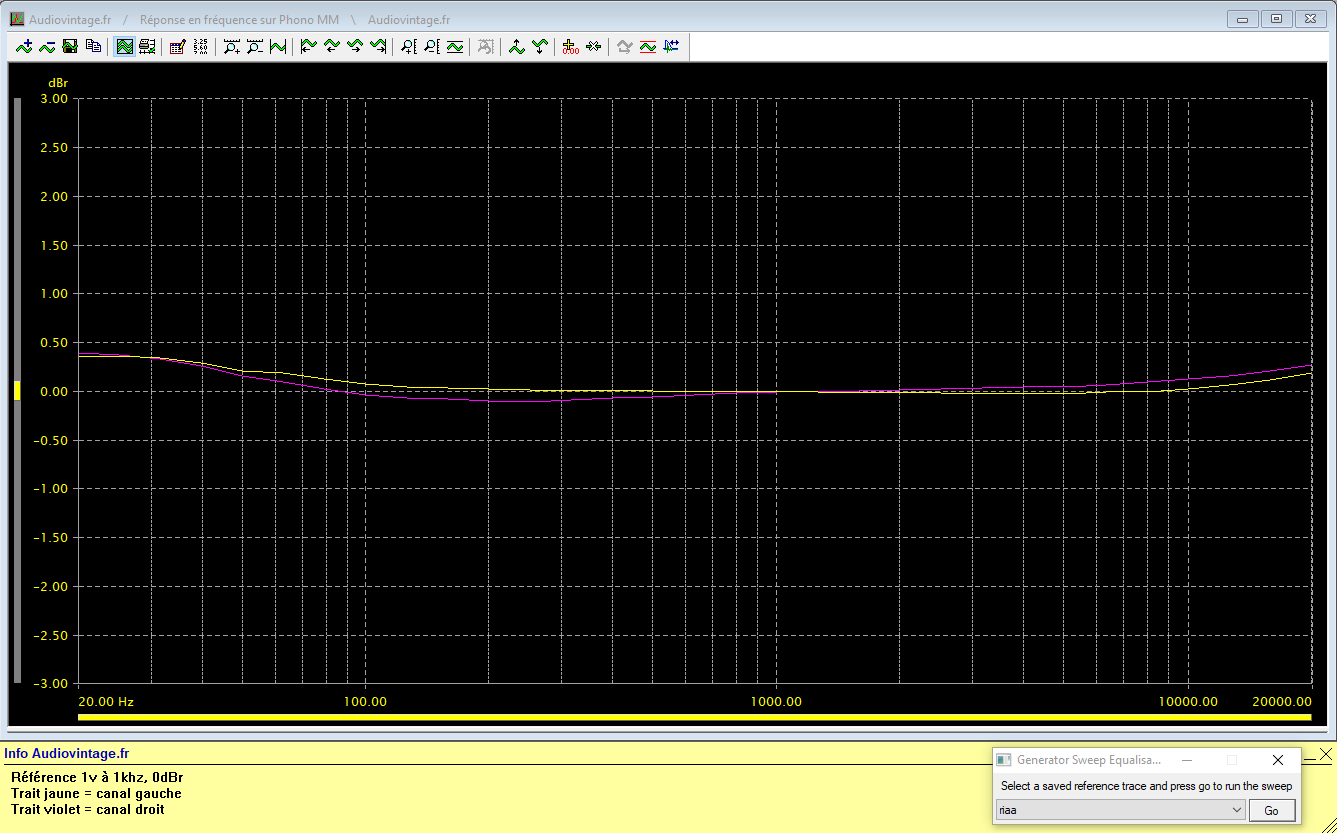

Sony TAE-5450 : reponse-en-frequence-a-1v-en-sortie-entree-phono-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Sony TAE-5450 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Sony TAE-5450 : rapport-signal-bruit-a-15v-en-sortie-entree-phono-tone-defeat

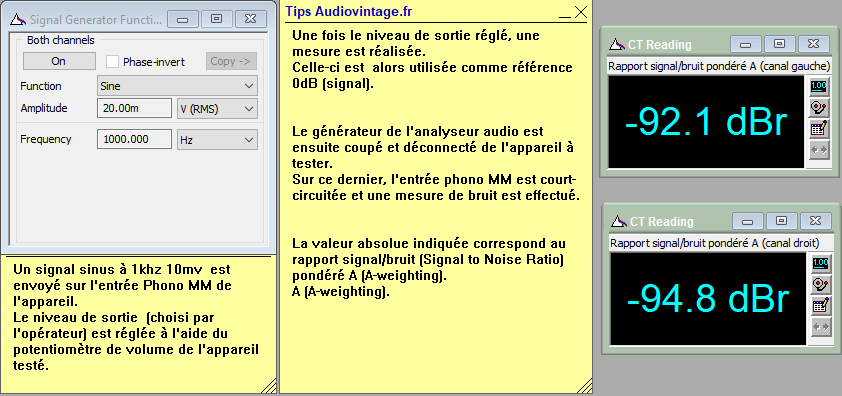

Rapport signal bruit à 15v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

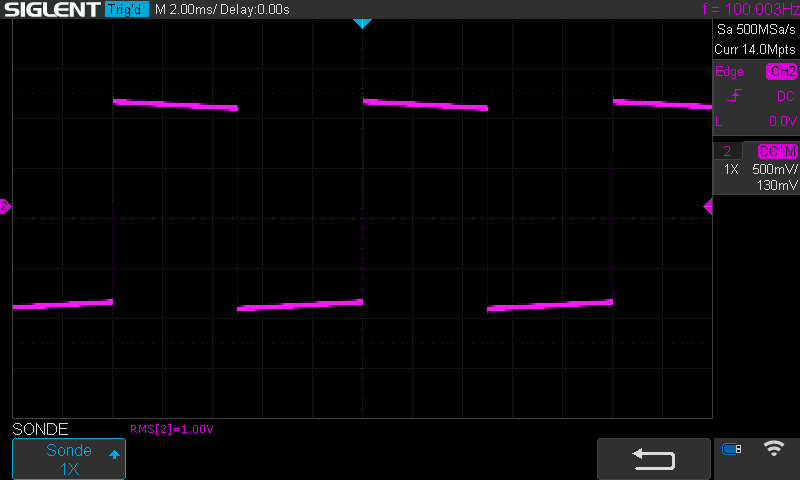

Sony TAE-5450 : signal-carre-a-100hz
Sony TAE-5450 : signal-carre-a-1khz

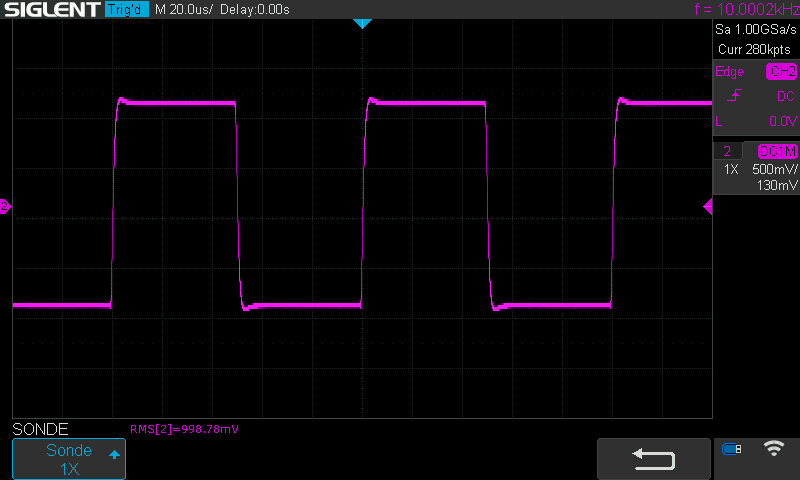

Sony TAE-5450 : signal-carre-a-10khz

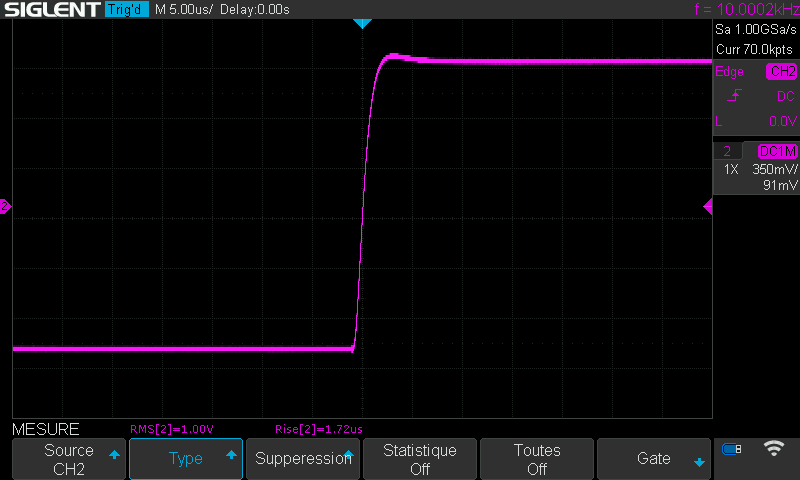

Sony TAE-5450 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
