Luxman L-30

Luxman L-30 :  toujours craquant.
Un beau Luxman L-30 qui crachouille et qui a déjà été révisé, attention les yeux…

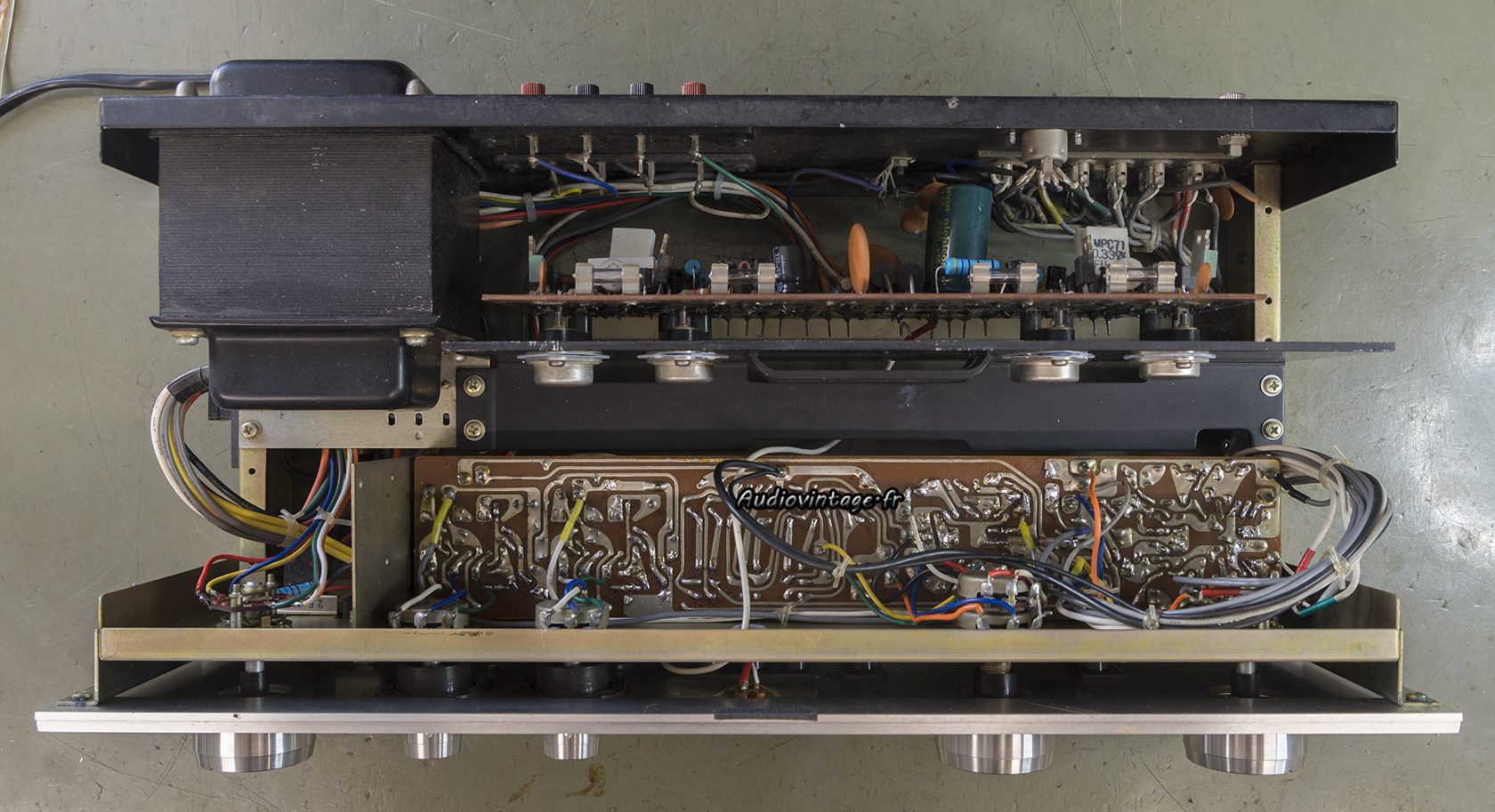

Luxman L-30 : à son arrivée.
Au premier abord, rien de bien méchant, l’amplificateur crachote aléatoirement sur un canal, signe que certains transistors sont au bout du rouleau. Il chauffe beaucoup et la sonorité est comment dire…pas terrible.
On aperçoit des condensateurs chimiques neufs, pas nécessairement d’une grande qualité mais bon, passons.

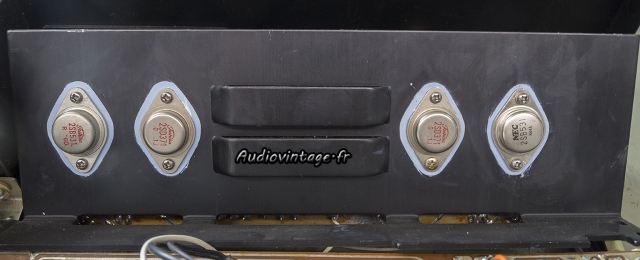

Luxman L-30 : aie !
Aie. Premier souci. Les transistors de puissance sont montés sur silpad + de la graisse. Non, cela ne fonctionne pas comme ça. Soit on met des pads soit des micas + graisse.
Plus fort, le transistor tout à fait à droite, siglé NEC, est une contrefaçon, un passage au banc de mesure avec ce genre de composant monté, c’est un peu comme sauter d’un avion sans parachute, peu de chance que cela se termine bien !

Luxman L-30 : transistor HS.
Je ne vous ai pas parlé du transistor tout à fait gauche. Celui-là, c’est bien un original, mais il est kaput.

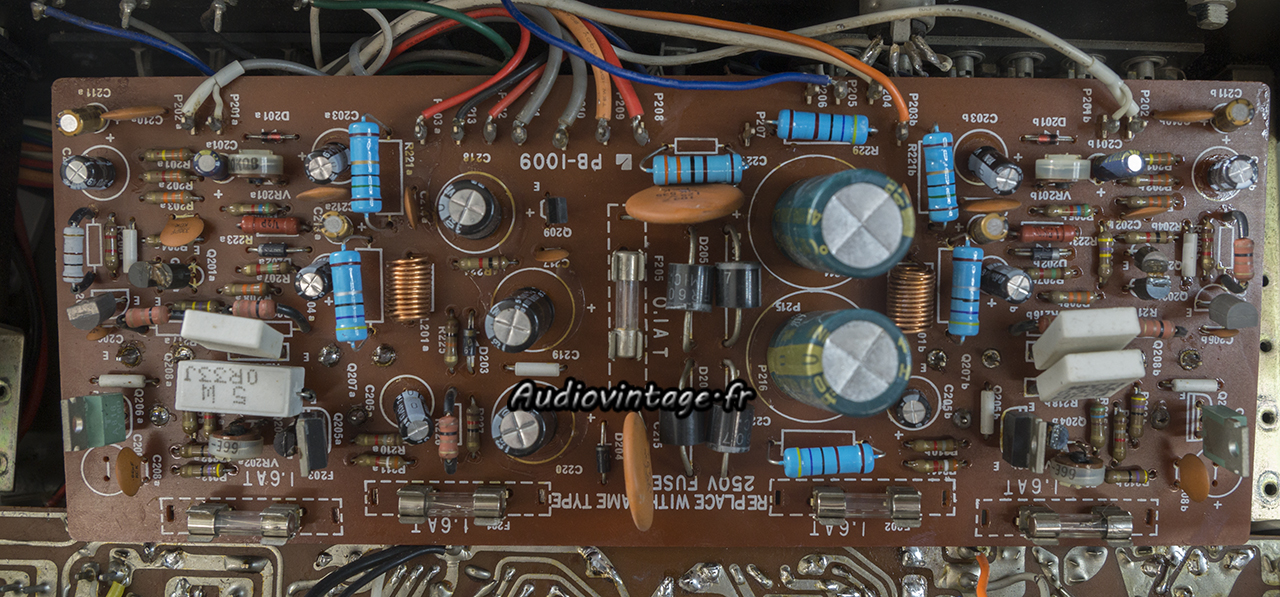

Luxman L-30 : circuit principal à revoir.
Continuons avec le circuit principal. Pour quelle raison toutes les résistances de forte puissance ont-elles été remplacées ? Aucune idée, toujours est-il que les nouvelles sont montées n’importe comment. Et encore vous n’avez pas vu les soudures…
On a désormais 4 énormes diodes de redressement, remplacées inutilement comme les résistances, mais comme ces dernières, je les laisserais en place.
La résistance d’émetteur à gauche (le « sucre » blanc) sera remplacée par un modèle identique aux autres.
On termine en beauté (du moins ce circuit) avec quatre fusibles qui n’ont ni le bon type ni la bonne valeur.

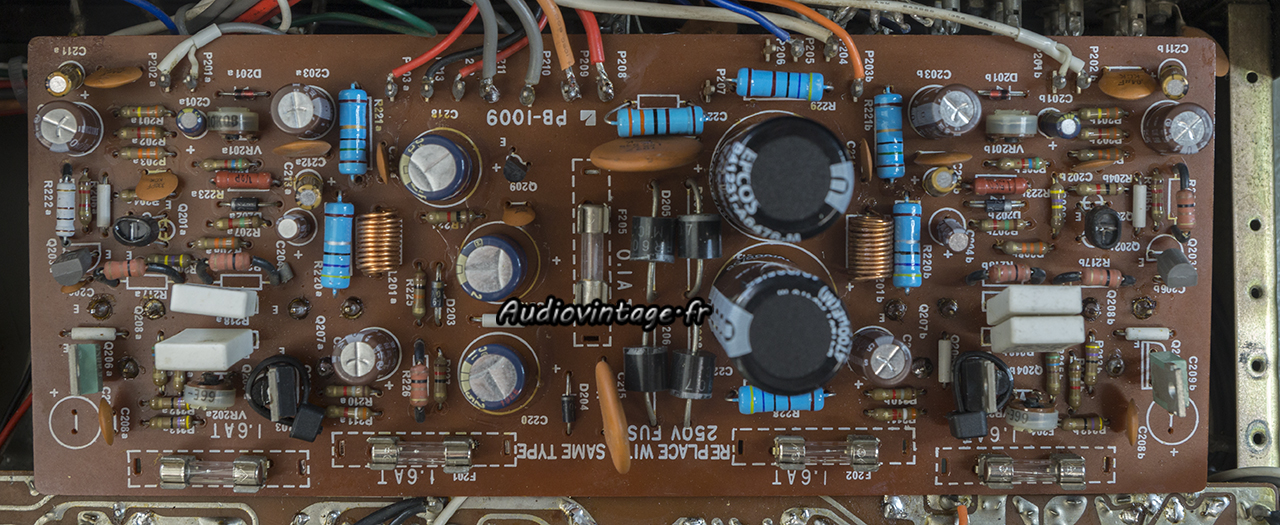

Luxman L-30 : circuit principal réparé et révisé.
Circuit révisé et réparé : condensateurs chimiques remplacés tout comme certains transistors. Les bons fusibles sont en place, les soudures refaites.

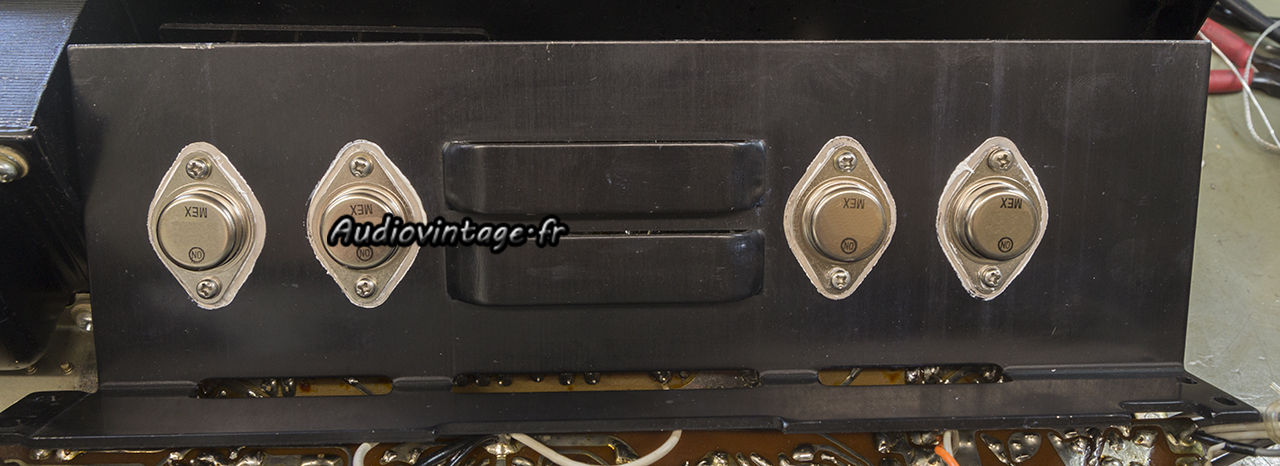

Luxman L-30 : transistors neufs.
Les transistors de puissances sont remplacés par des référence modernes et de provenance garantie. Ils sont montés sur des micas neufs et de la graisse fraiche.

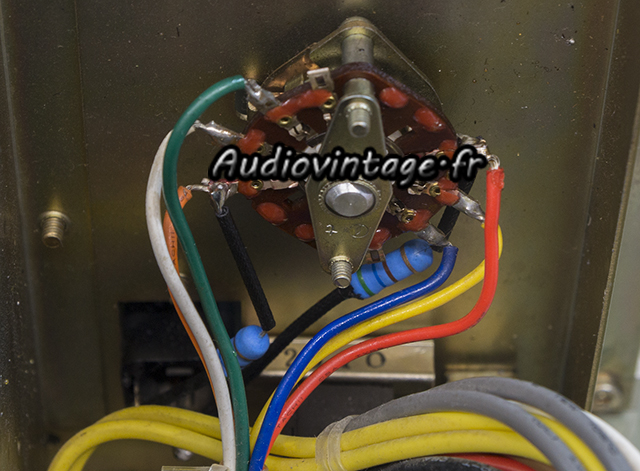

Luxman L-30 : sortie casque, problème !

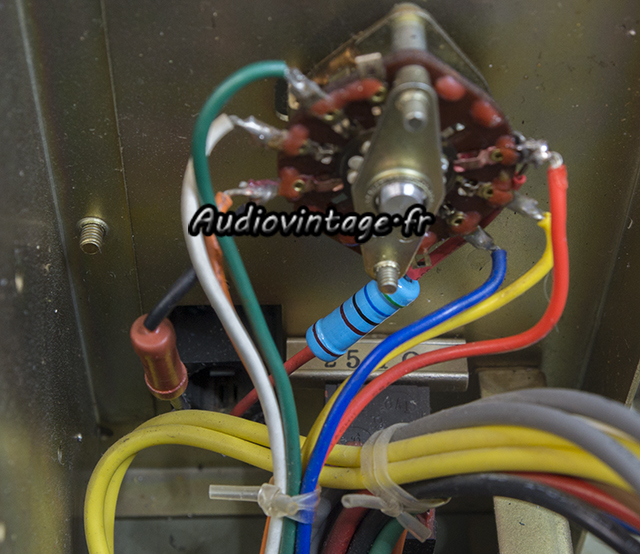

La petite surprise du chef. Une résistance a été remplacée sur un des deux canaux de la sortie casque, mais la valeur n’est pas la bonne d’où un déséquilibre énorme à l’écoute, faut le faire !

Luxman L-30 : sortie casque réparée.
Sortie casque de nouveau fonctionnelle.

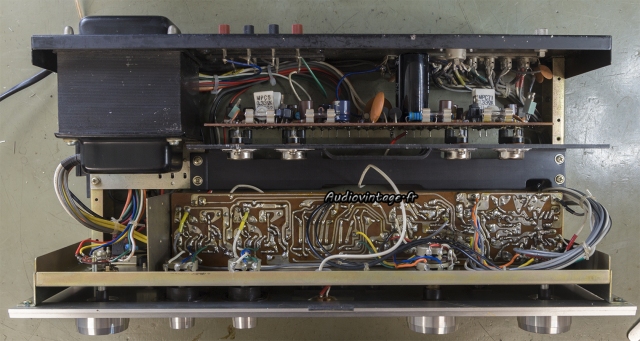

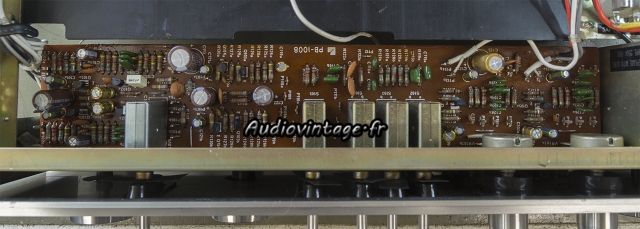

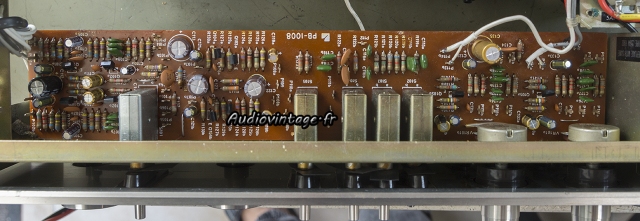

Luxman L-30 : circuit à réviser.
Le circuit secondaire qui regroupe entre autre l’étage de tonalité et l’étage phono.
Ici c’est un festival de mauvaise soudures, certains condensateurs remplacés ne tenant que par miracle.
Je suis encore étonné de voir que cet appareil fonctionnait à peu près à son arrivée à l’atelier.

Luxman L-30 : circuit révisé.
Condensateurs chimiques et transistors remplacés.

Luxman L-30 : terminé.
Le tout est remonté. Les commandes nettoyées, courant e repos et offset ajustés. Terminé.

Luxman L-30 : connectique.

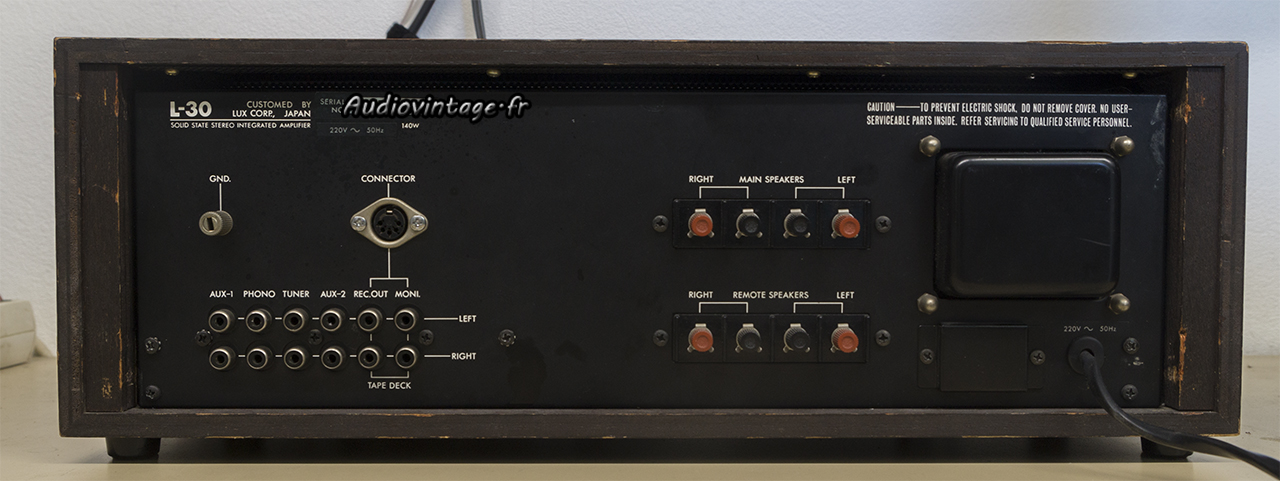

Connectique.

Les mesures sur entrée Aux :

Luxman L-30 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : distorsion-a-2x32w-sous-8-ohms-entree-aux
Distorsion à 2x32w sous 8 ohms, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

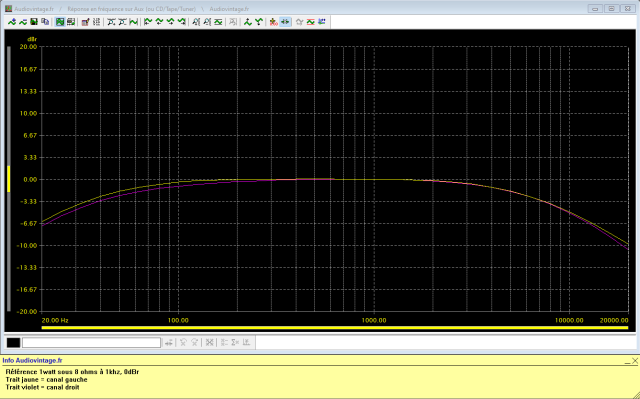

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x32w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

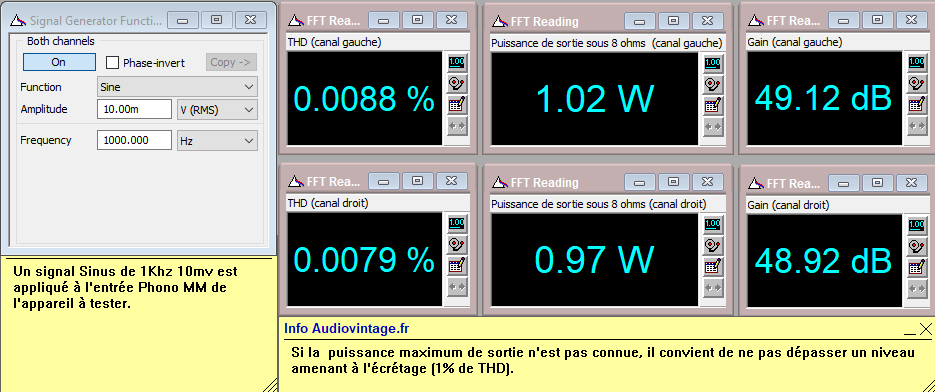

Luxman L-30 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

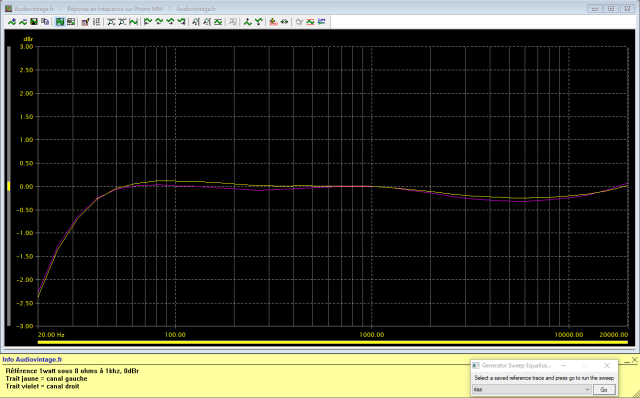

Luxman L-30 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-30 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

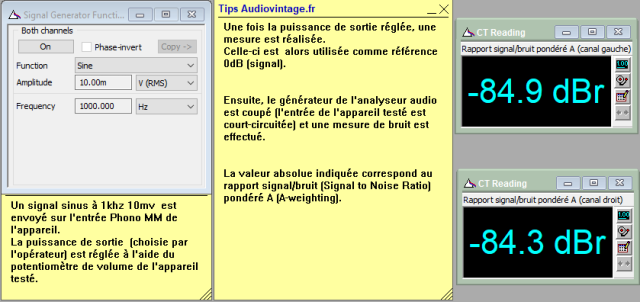

Luxman L-30 : rapport-signal-bruit-a-2x32w-sous-8-ohms-entree-phono

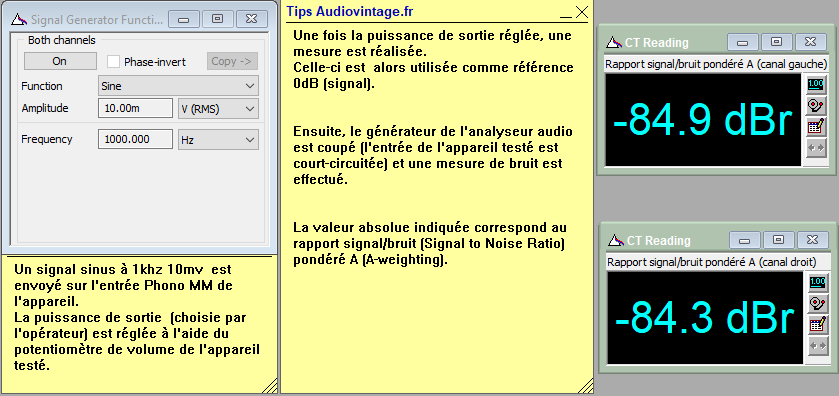

Rapport signal bruit à 2x32w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

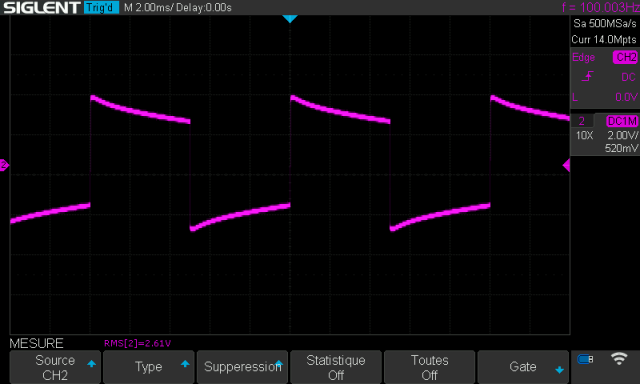

Luxman L-30 : signal-carre-a-100hz
Luxman L-30 : signal-carre-a-1khz

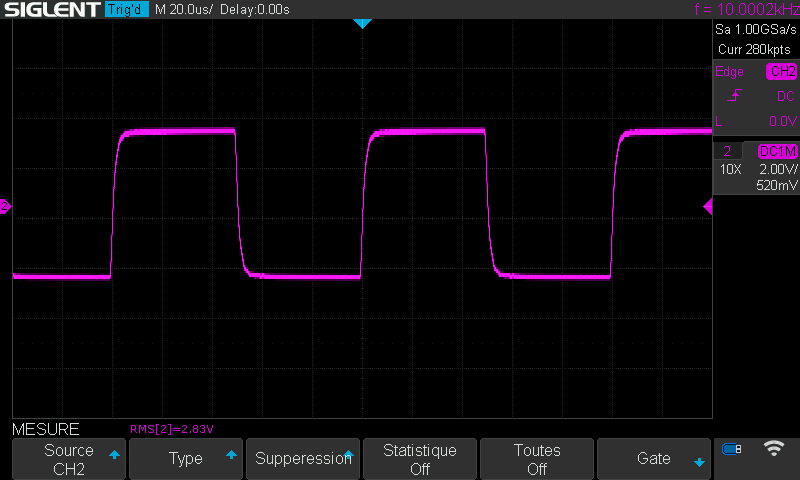

Luxman L-30 : signal-carre-a-10khz
Luxman L-30 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
