Son nouveau propriétaire pensait avoir acheté cet AU-505 avec quelques défauts esthétiques, mais dans son état d’origine comme le lui avait dit le vendeur. Ce n’est pas vraiment le cas…
Rapidement testé, le Sansui fonctionne au moins sur l’entrée aux, et ce n’est déjà pas si mal. En effet, le placage d’un côté est à refaire (prévu par le propriétaire) et la prise micro a connu des jours meilleurs, mais ce n’est pas tout.

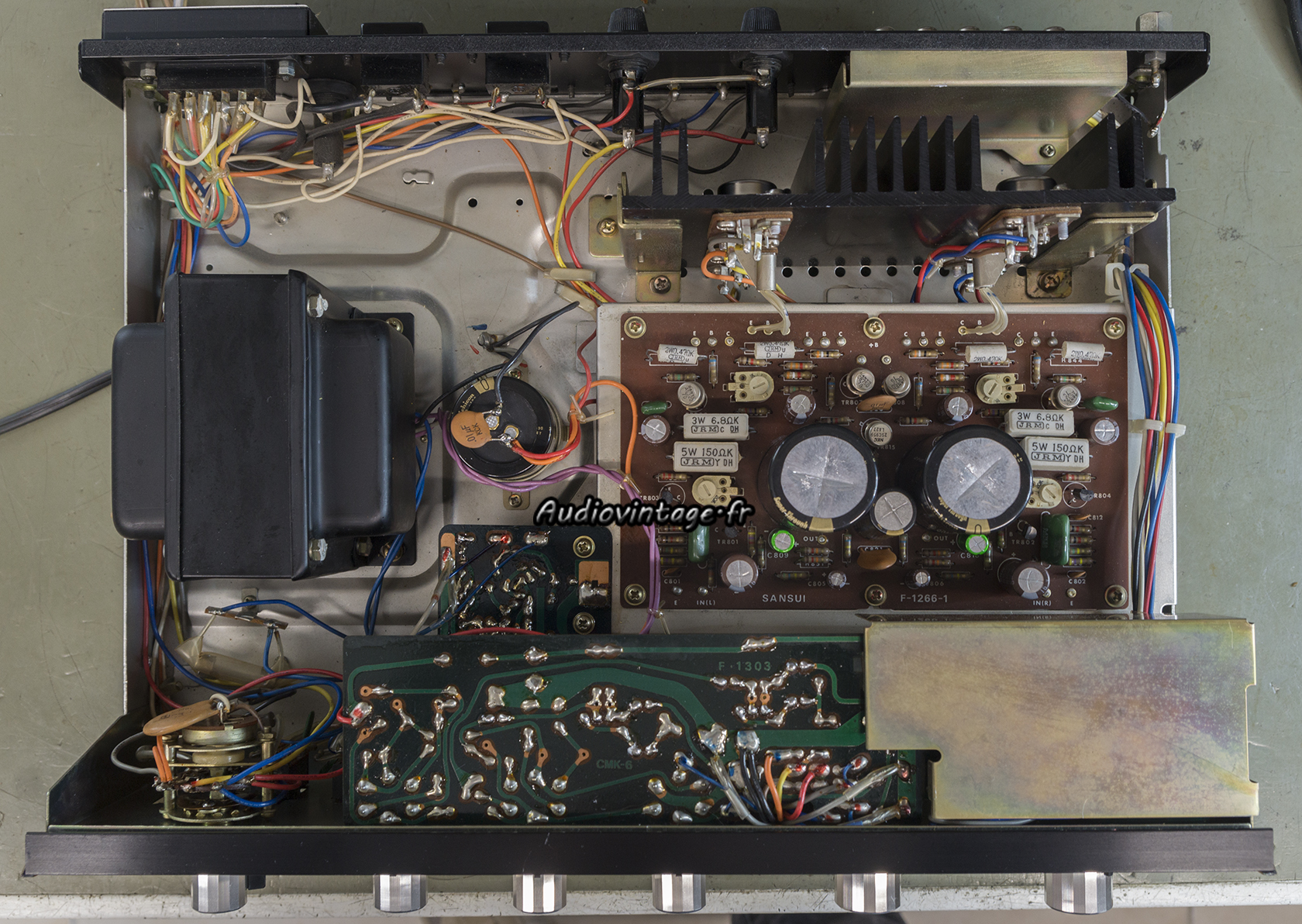

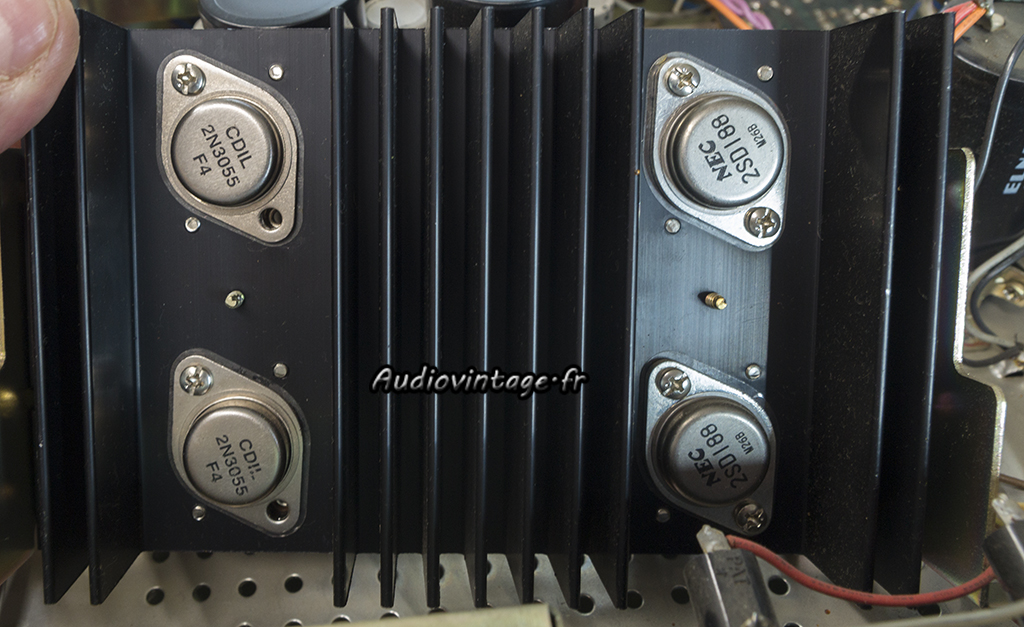

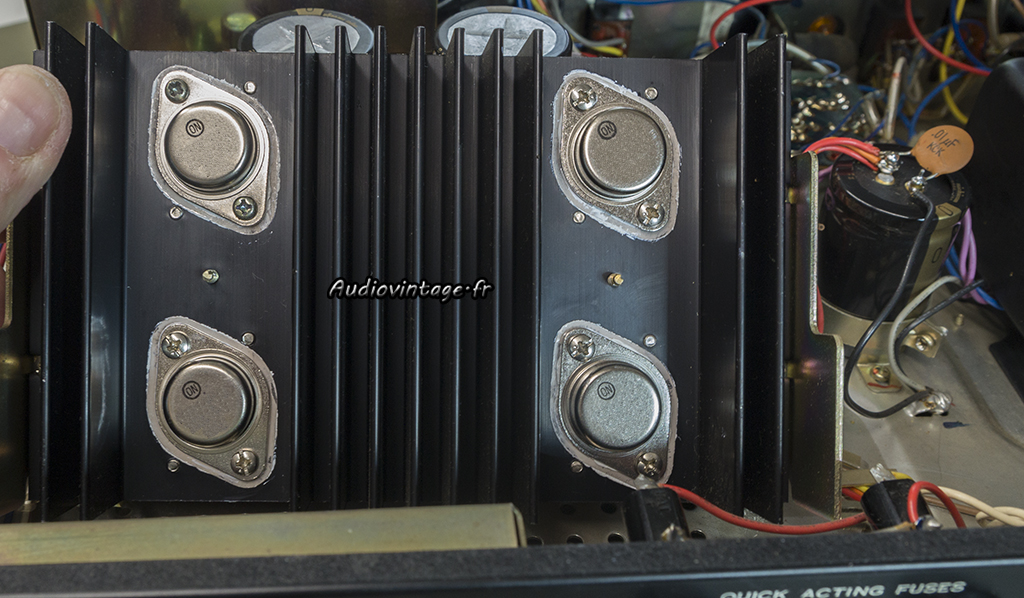

Sur le canal droit, on retrouve des 2N3055, sur lesquels il manque une vis à chacun.
Le fusible correspondant n’a pas la bonne valeur. Certains transistors du circuit driver ont été remplacés mais sans tenir vraiment compte des caractéristiques des originaux.
Enfin, les courants de repos sont quasiment à 0 des deux côtés, au moins il ne risque pas de chauffer…

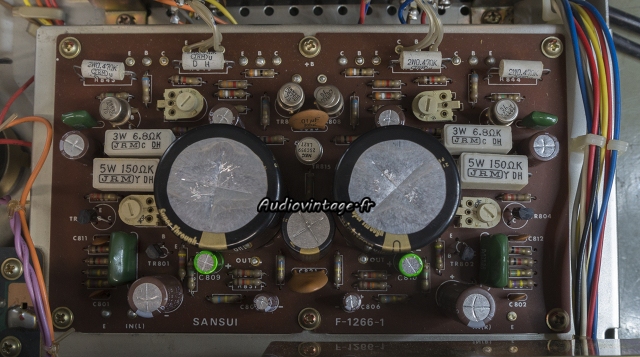

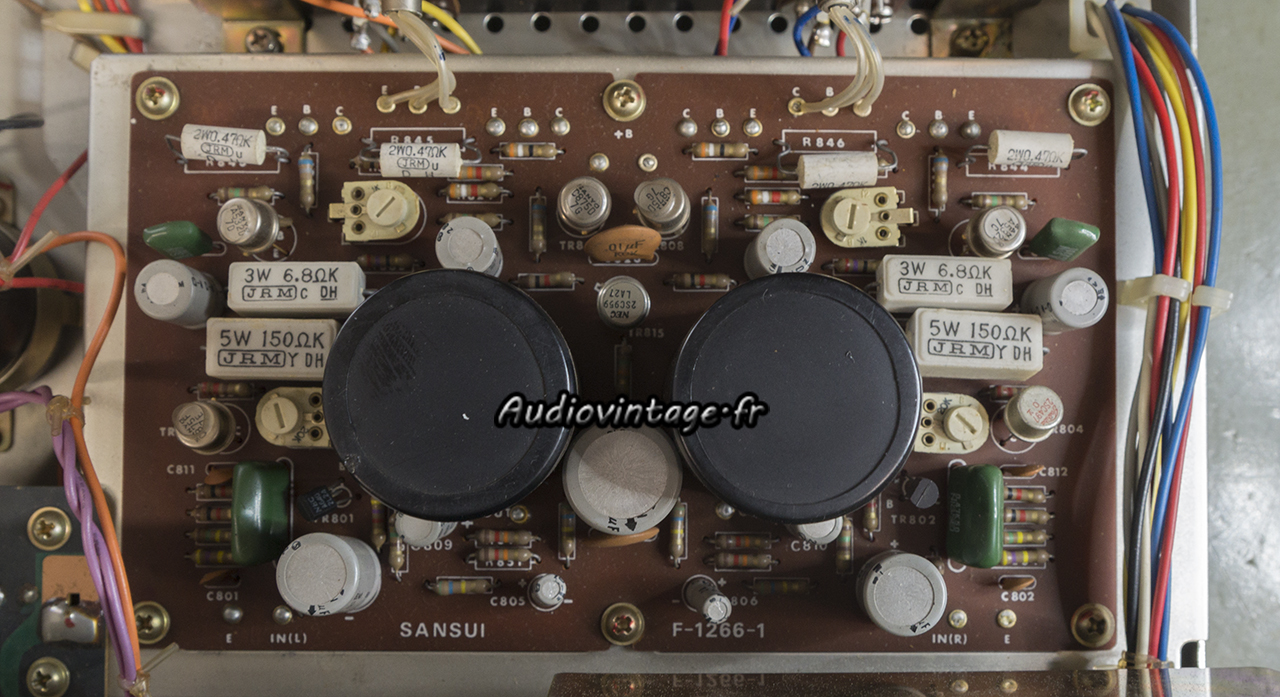

Voici donc le circuit driver.
Tous les chimiques sont remplacés, ainsi que certains transistors. Les courants de repos (et point milieu) seront ajustés en fin d’intervention.

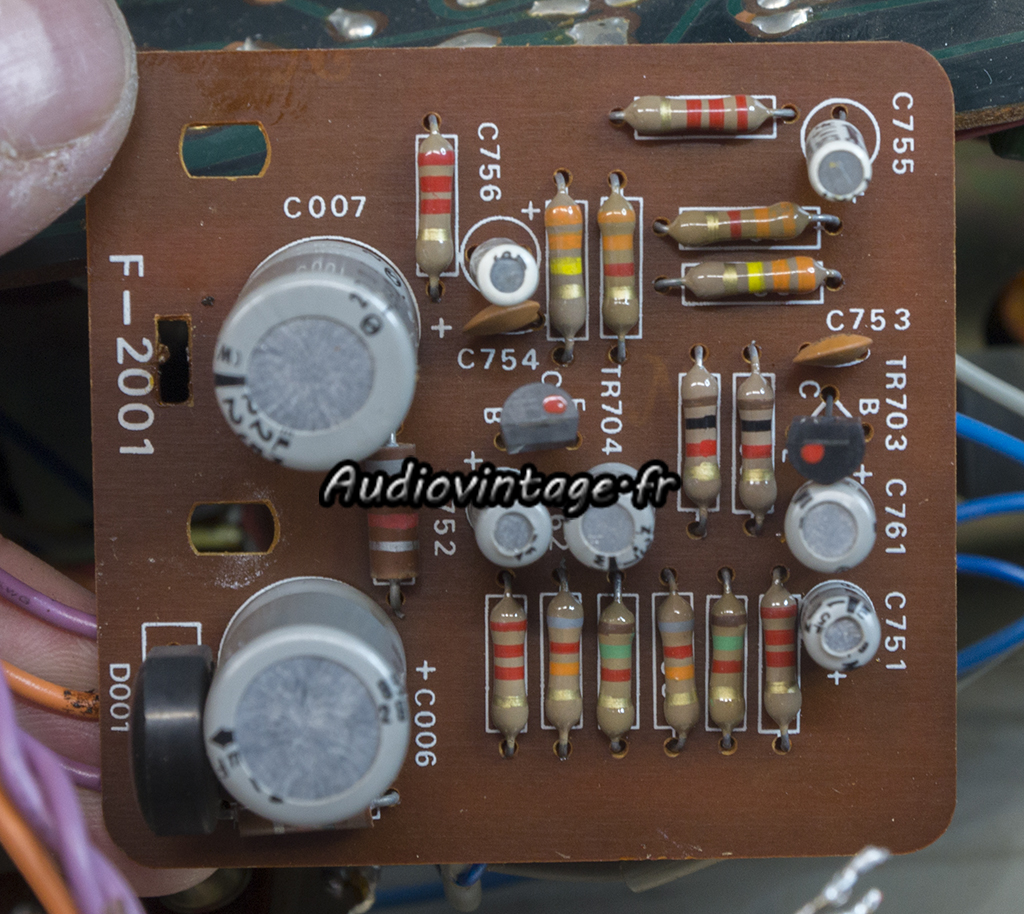

Petit circuit mais plusieurs fonctions.

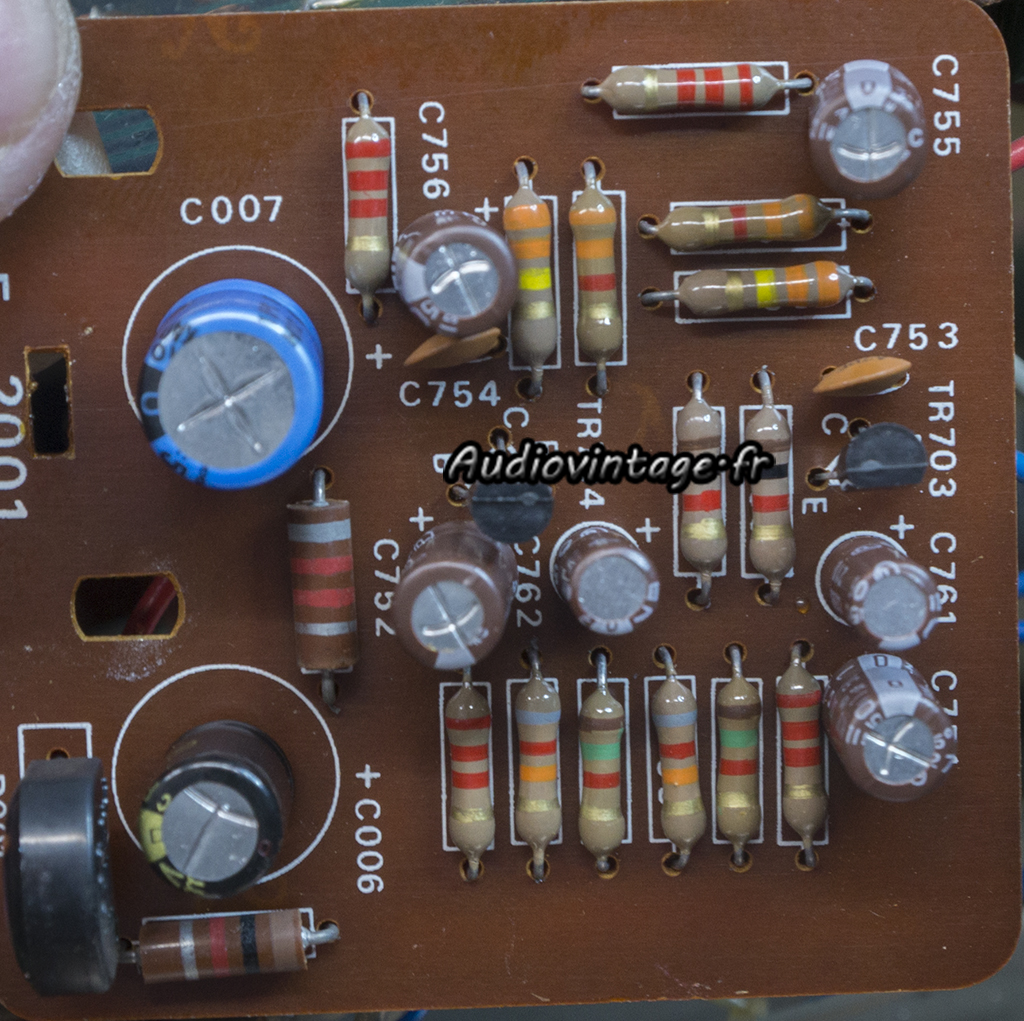

Condensateurs chimiques et transistors neufs.

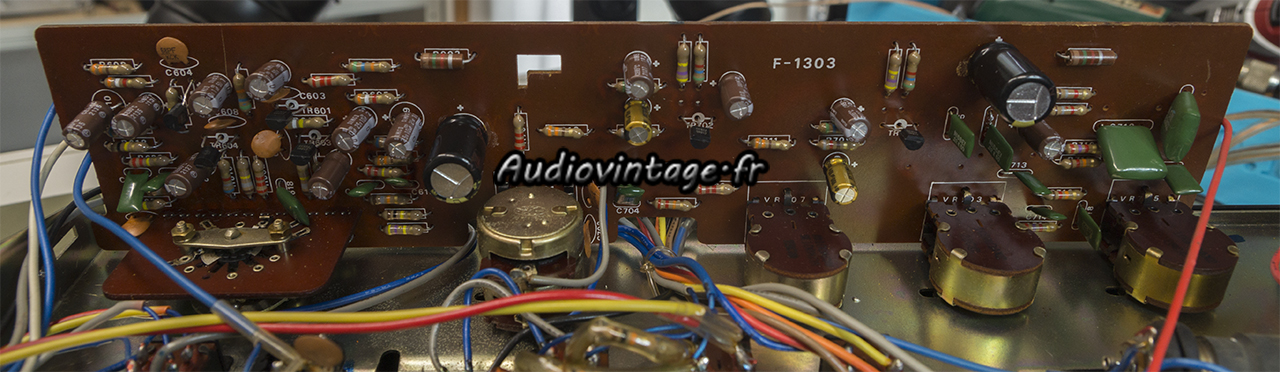

Étage phono et circuit de tonalité. Le transistor le plus à gauche (phono) a été remplacé mais il est monté à l’envers…

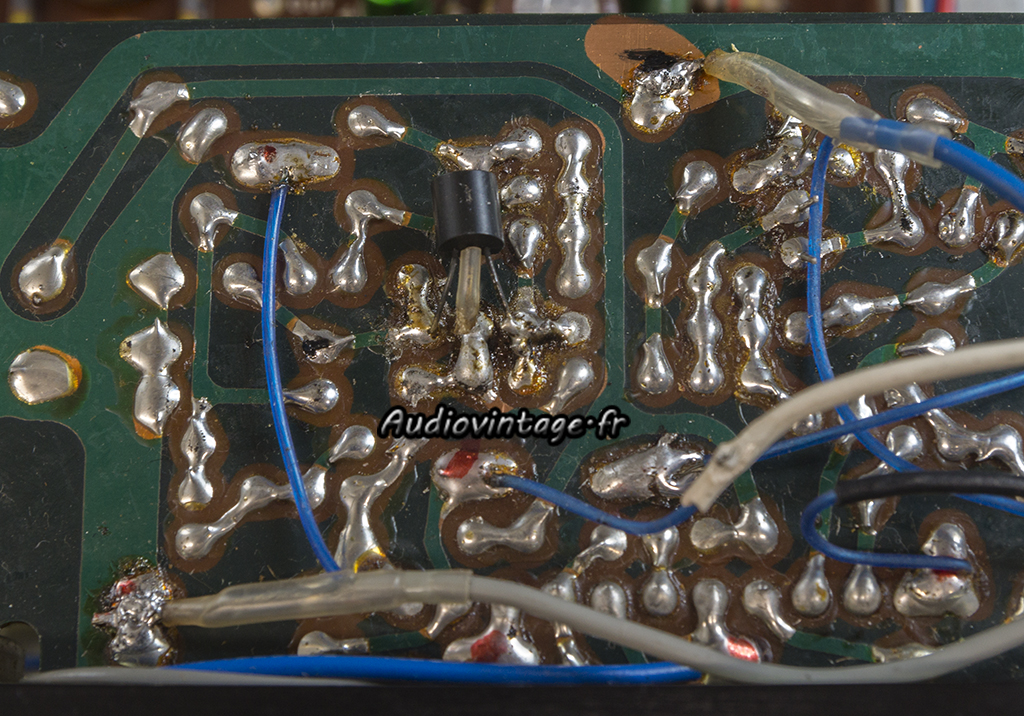

Autre petit bricolage de l’autre côté du circuit…
Tous les chimiques et les transistors sont remplacés, j’en profite pour nettoyer les commutateurs et potentiomètres.
Même si les 2N3055 montés fonctionnent, je ne suis pas du tout fan de leur utilisation ici, d’autant plus que pour les productions modernes, les constructeurs prennent certaines libertés dans les caractéristiques de ce transistor célèbre. Tous les transistors de puissances sont donc remplacés par des On Semi sélectionnés, et remis en place sur des micas neufs et de la graisse fraiche.

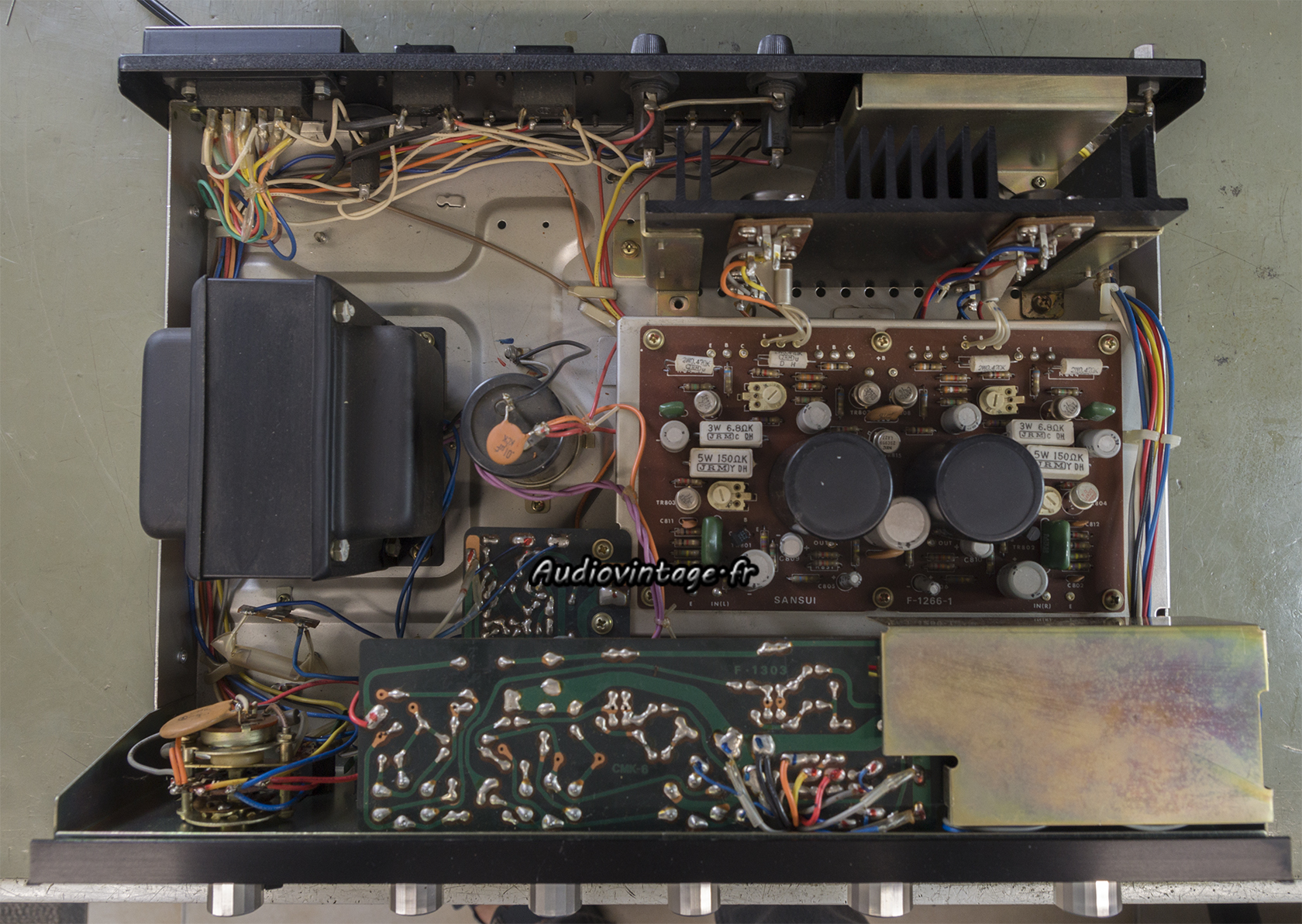

Le condensateur de filtrage d’alimentation est remplacé. Les courants de repos et points milieu sont ajustés. Terminé.

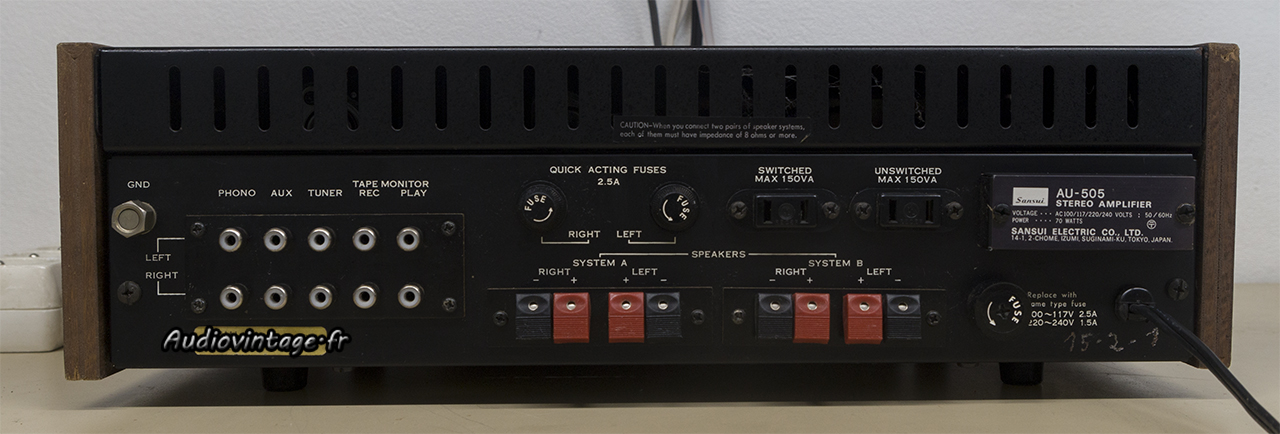

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x23w sous 8 ohms, entrée aux.

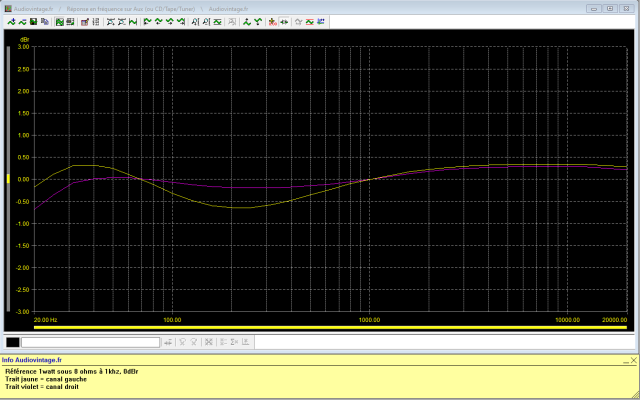

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

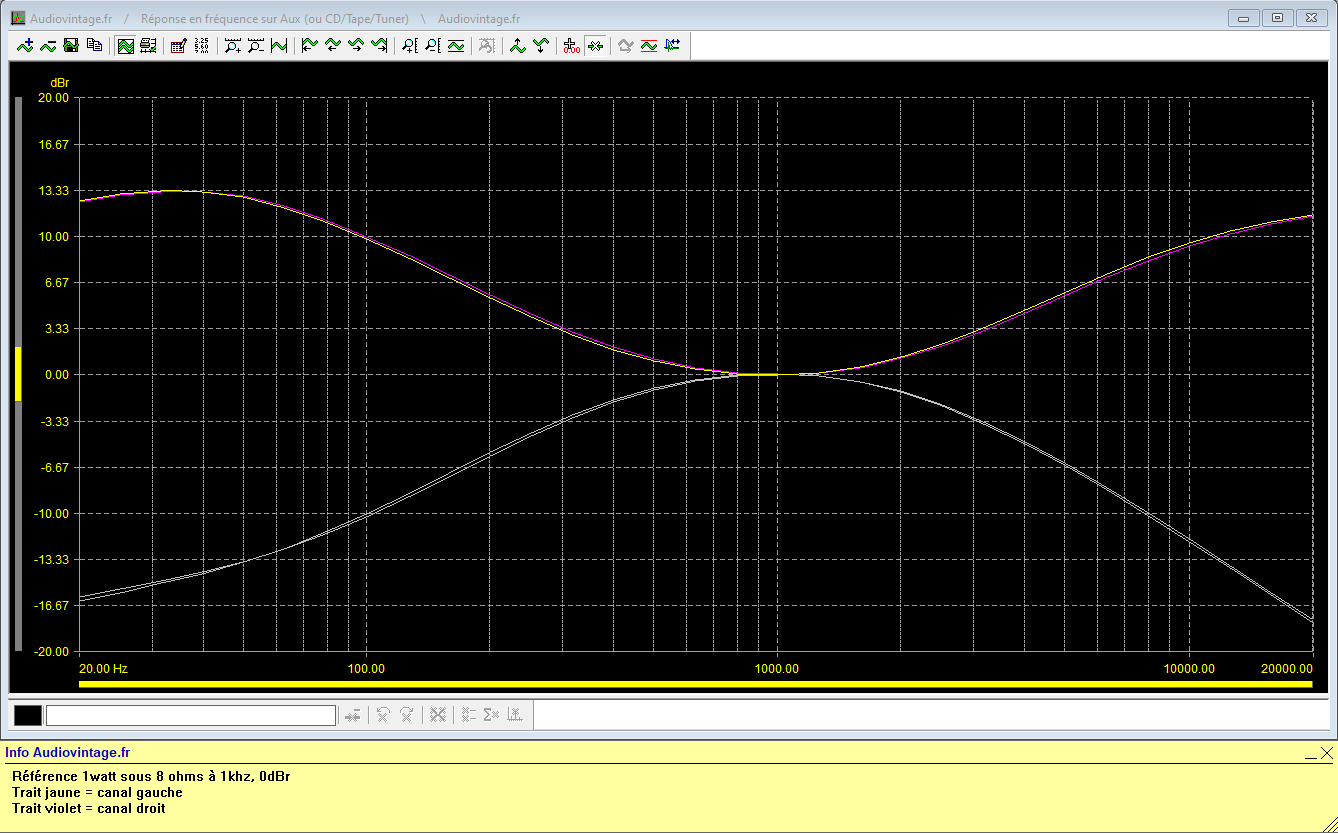

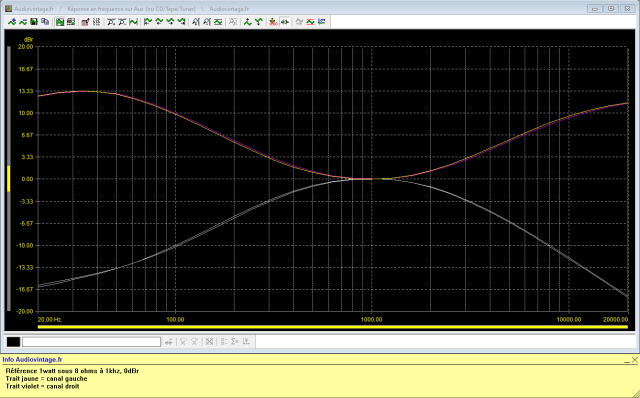

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

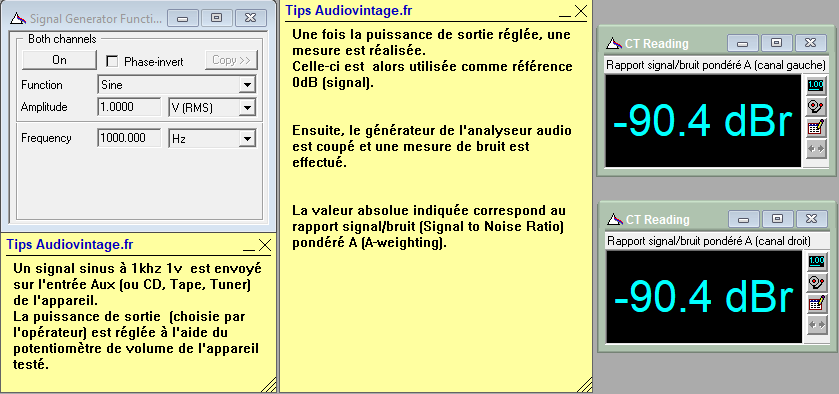

Rapport signal bruit à 2x23w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
.
Distorsion à 2x1w sous 8 ohms, entrée phono.

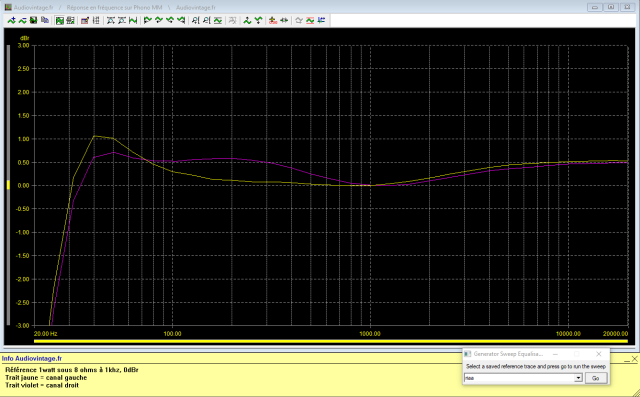

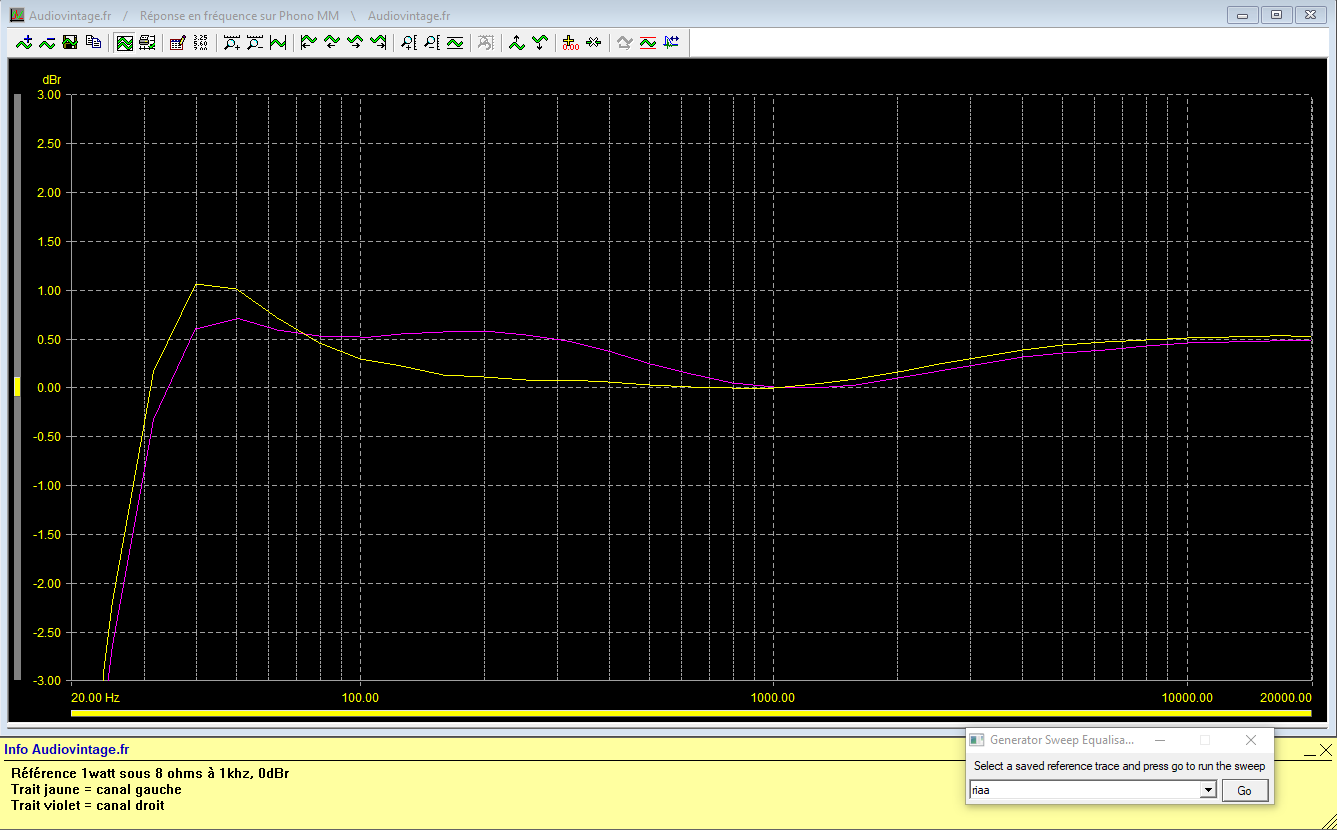

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

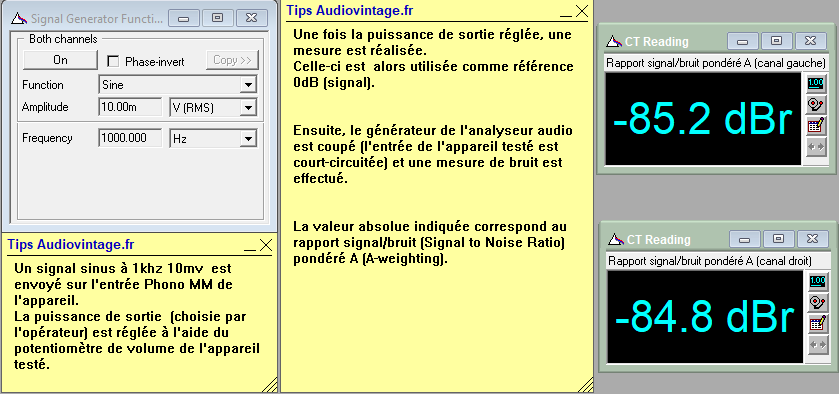

Rapport signal bruit à 2x23w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

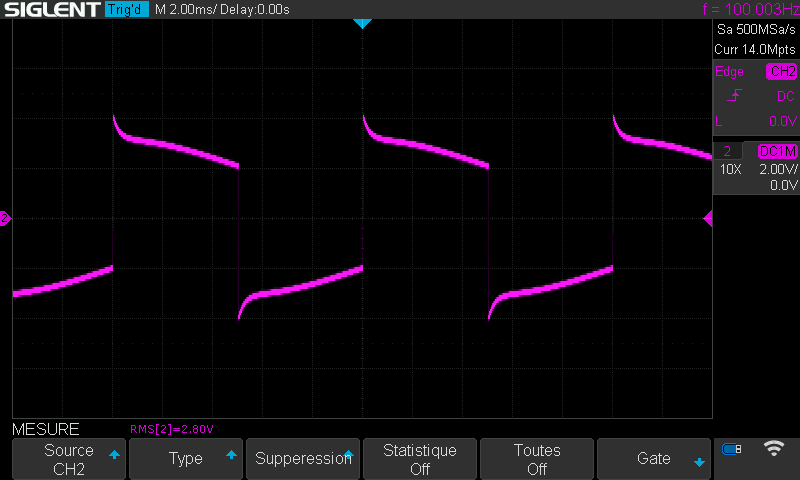

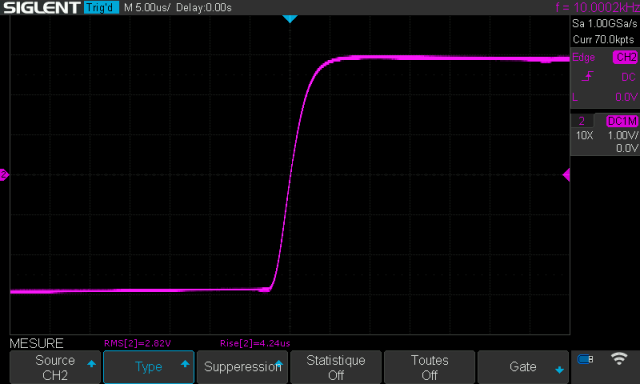

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
