Pioneer SA-606

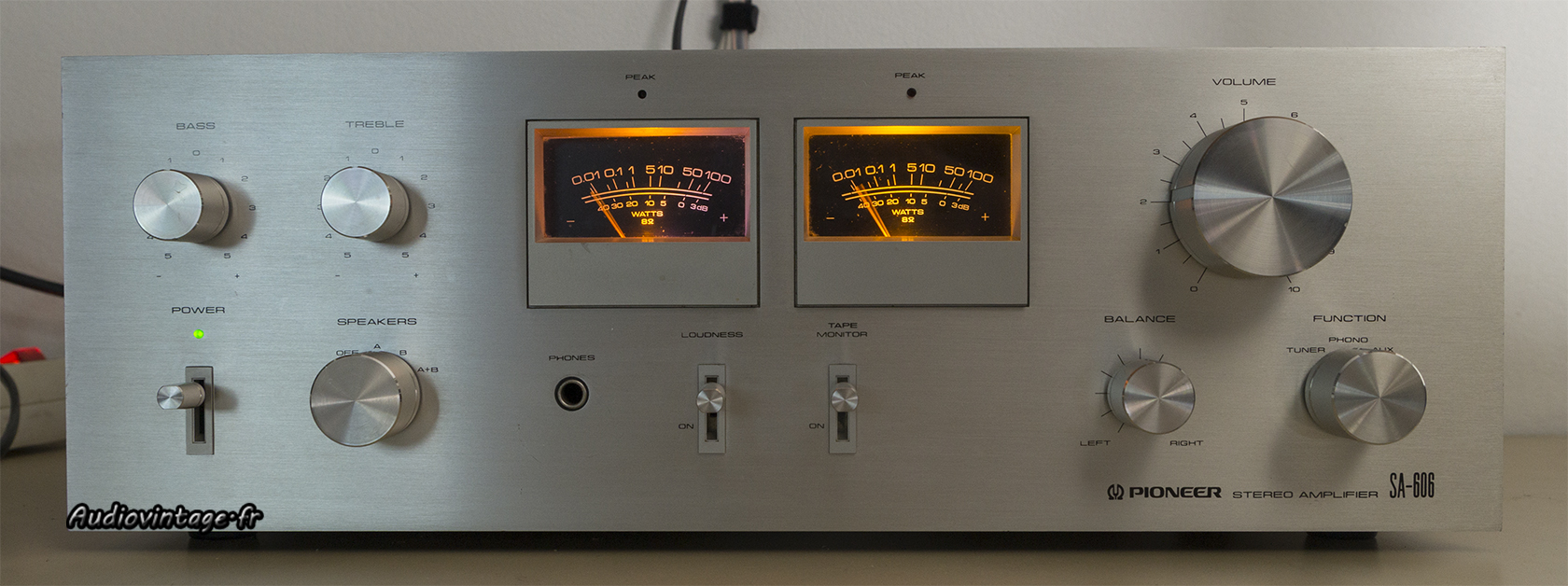

Pioneer SA-606 : en bel état.
Ce petit pionner SA-606 claque son fusible à chaque allumage. Le voici donc pris en charge pour réparation et révision.

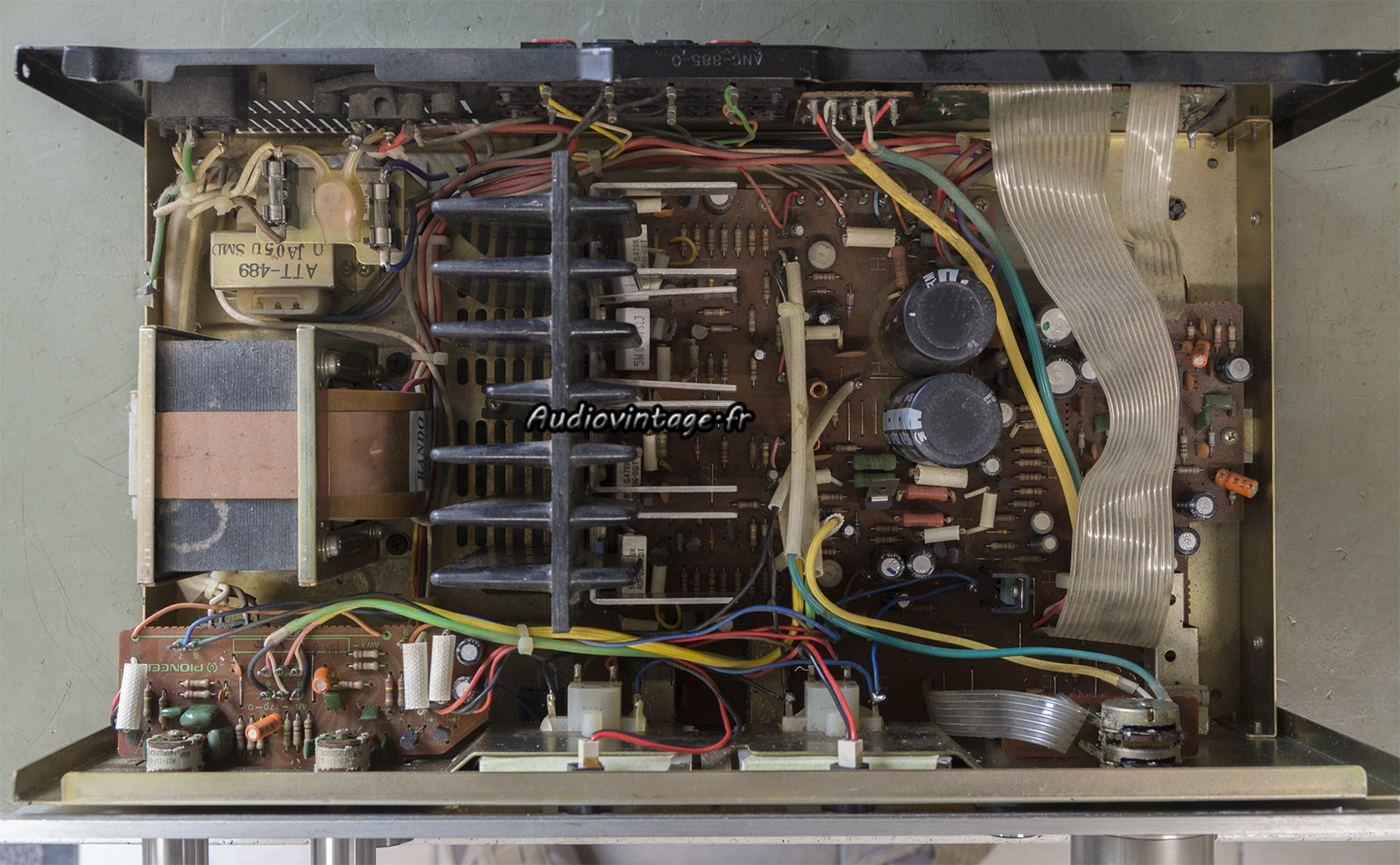

Pioneer SA-606 : à son arrivée.
L’appareil a déjà eu droit à une ou plusieurs interventions. L’éclairage des vumètres a été confié à des leds rouges pas très jolies, et une résistance d’émetteur de transistor de puissance a été remplacée.

Pioneer SA-606 : problème.

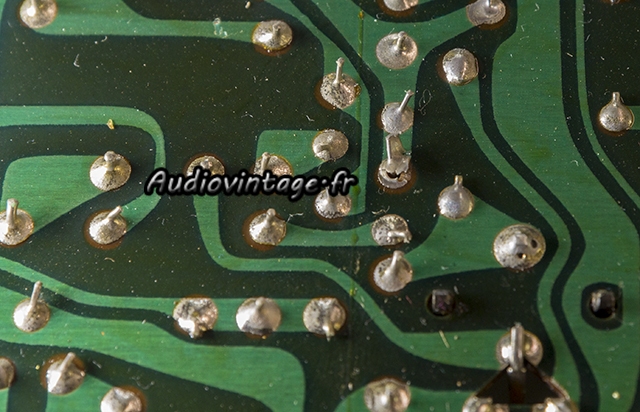

Dessous, quelques petits soucis de soudures.
Le triac sur le circuit de protection est HS, ce qui entraine la fusion du fusible dès l’allumage. Il semble que ce soit une panne habituelle sur cet appareil qui utilise ce système de protection bien désuet et qu’on a plutôt l’habitude voir sur des machines du tout début des années 70.

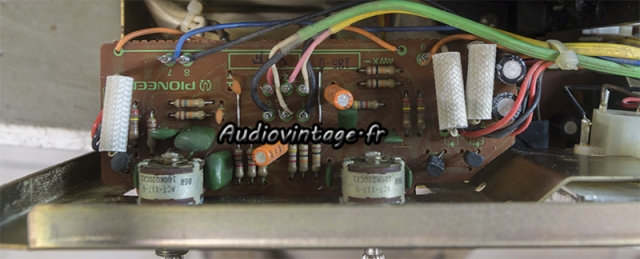

Pioneer SA-606 : circuit tonalité à revoir.
Le circuit de tonalité.

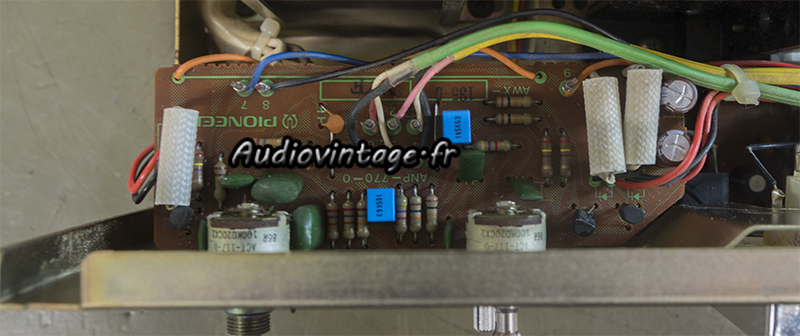

Pioneer SA-606 : circuit tonalité révisé.
Petite révision ici avec le remplacement de 4 condensateurs chimiques.

Pioneer SA-606 : terminé.

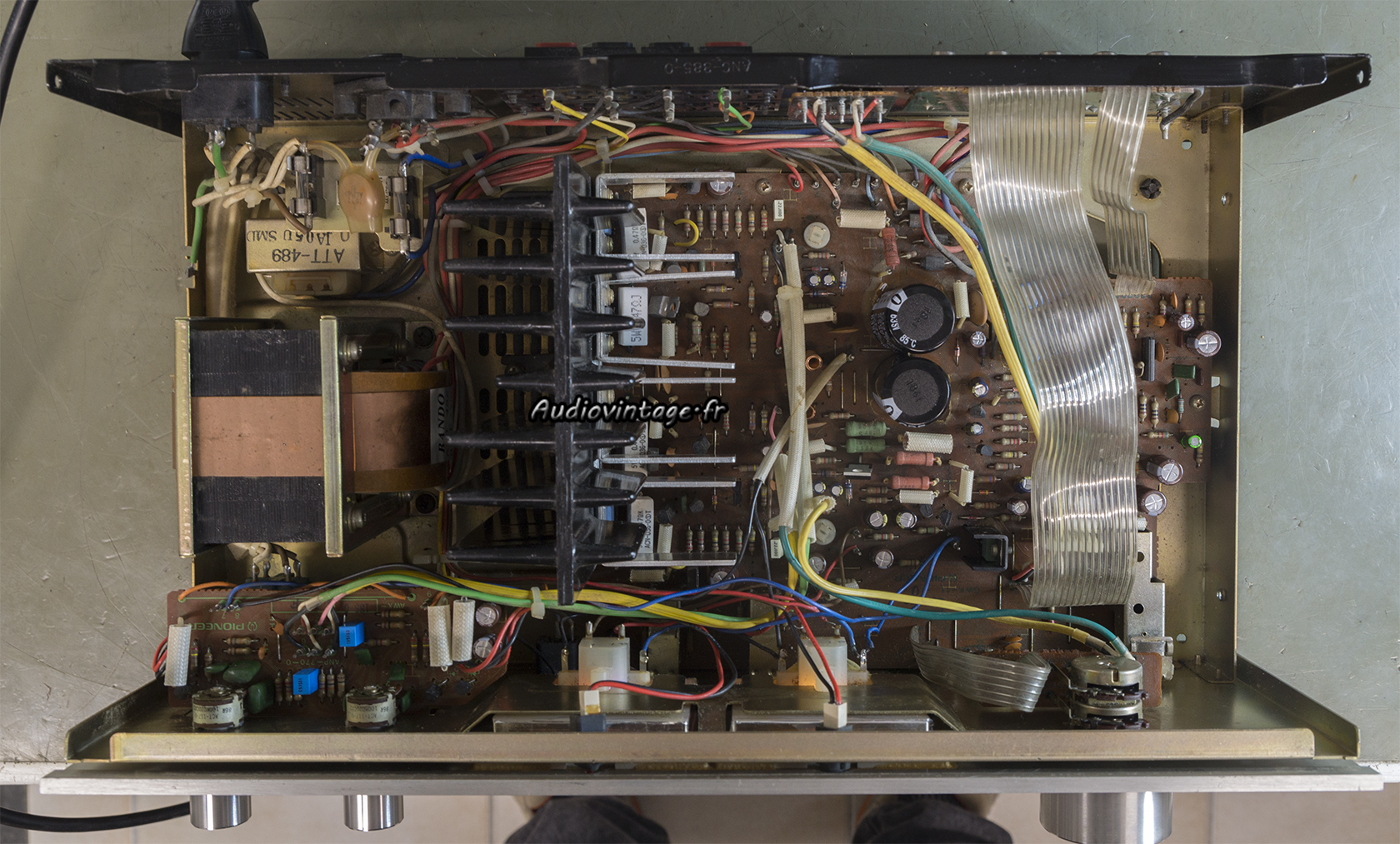

Vu d’ensemble après intervention. Tous les condensateurs chimiques ou presque ont été remplacés. Le triac HS également bien sûr, ainsi que les transistors de l’étage différentiel d’entrée.
De nombreuses soudures sont été reprises par sécurité.
L’éclairage des vumètres m’a posé problème car les ampoules axiales que j’ai en stock n’ont pas la bonne intensité (trop forte) et mettent à genoux l’alimentation.
J’ai donc choisi des leds particulières, avec un angle de dispersion élevé et que j’ai ensuite teintées pour qu’elles s’approchent plus ou moins de la colorimétrie des ampoules incandescentes.
Offsets, courants de repos et calibrage des vumètres ont été vérifiés.

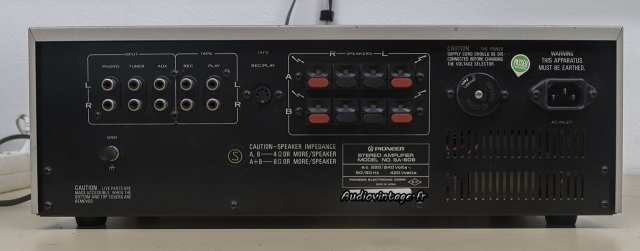

Pioneer SA-606 : connectique.
Connectique.

Les mesures sur entrée Aux :

Pioneer SA-606 : distorsion-a-2x1w-sous-8-ohms-entree-aux

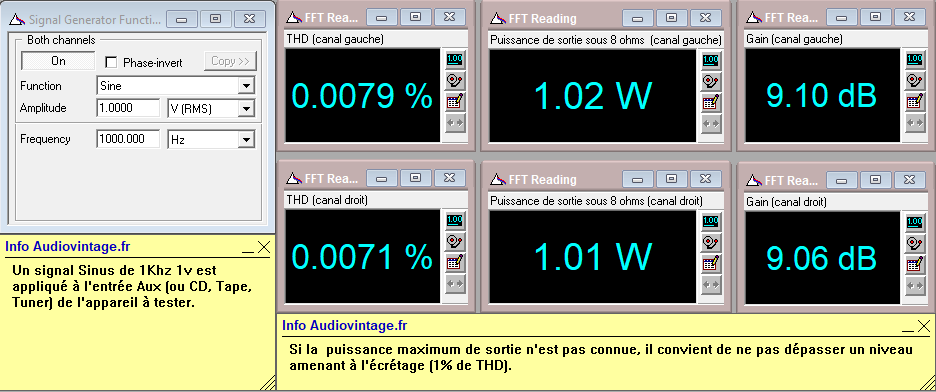

Distorsion à 2x1w sous 8 ohms, entrée aux.

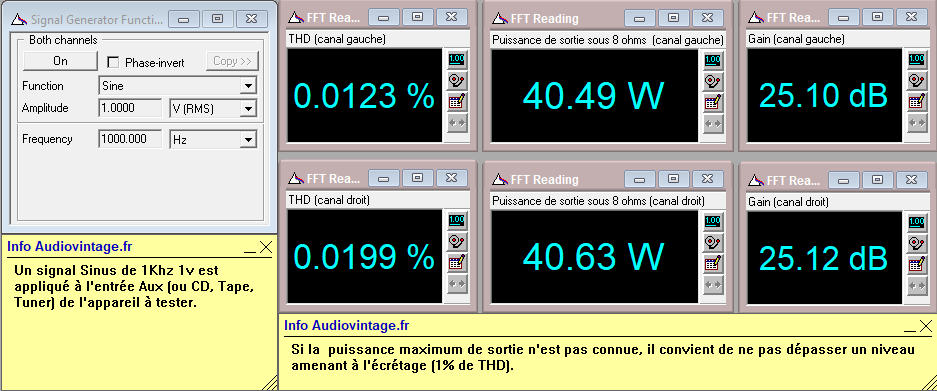

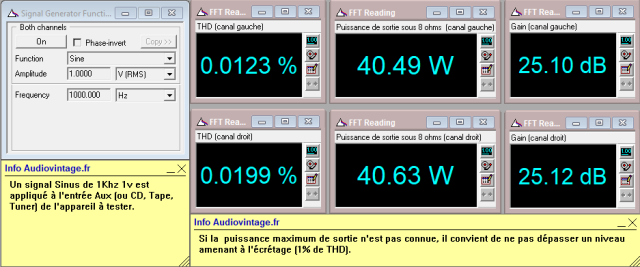

Pioneer SA-606 : distorsion-a-2x40w-sous-8-ohms-entree-aux
Distorsion à 2x40w sous 8 ohms, entrée aux.

Pioneer SA-606 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Pioneer SA-606 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active

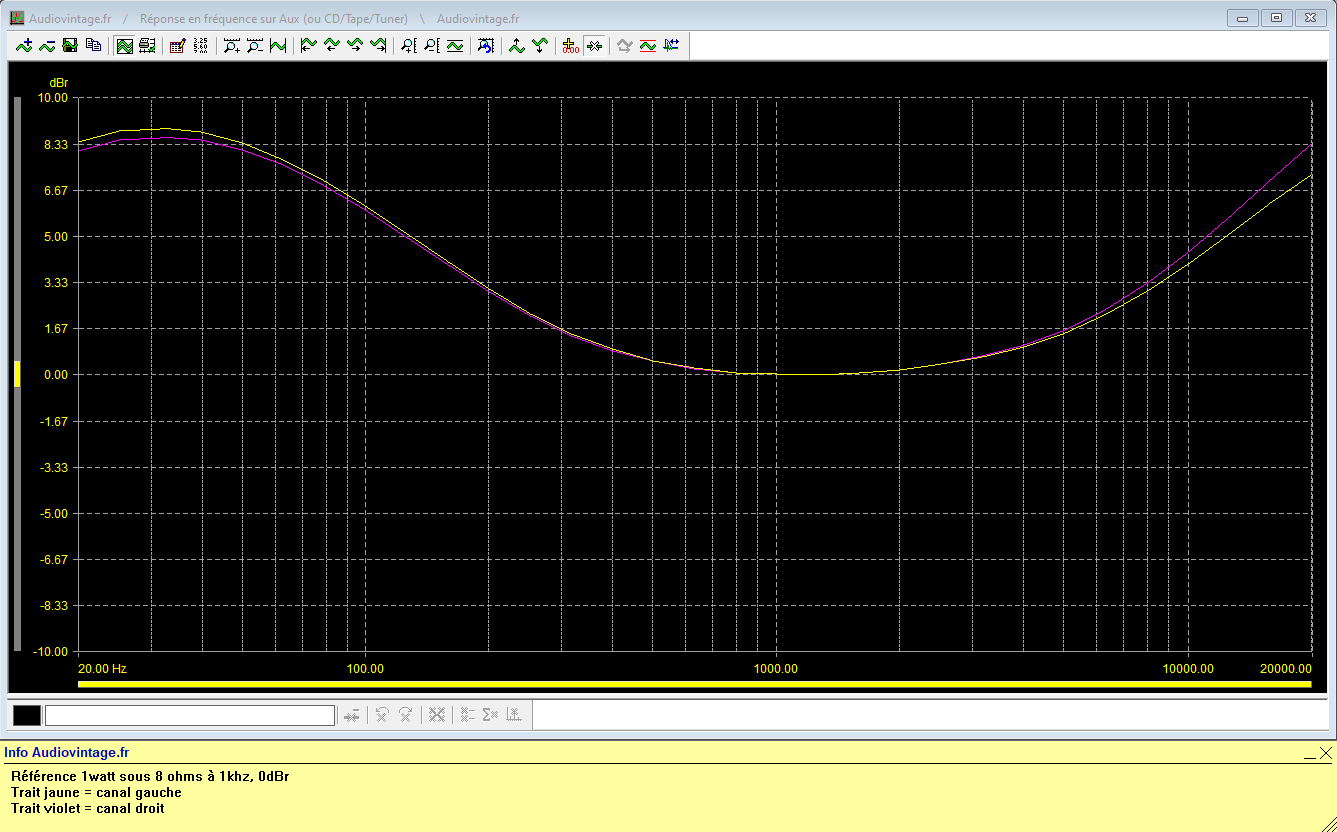

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Pioneer SA-606 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Pioneer SA-606 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux

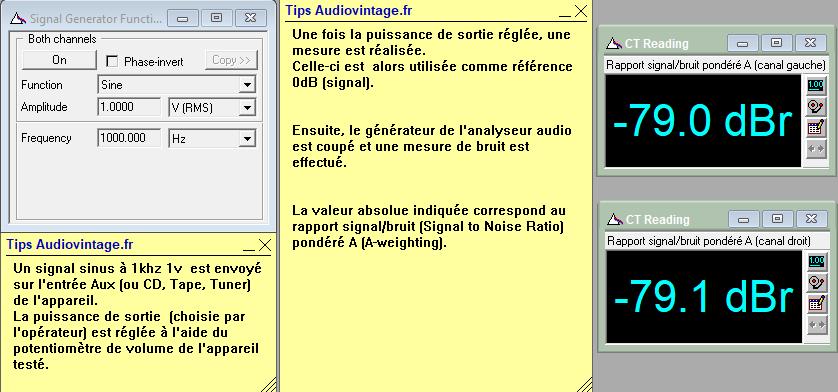

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

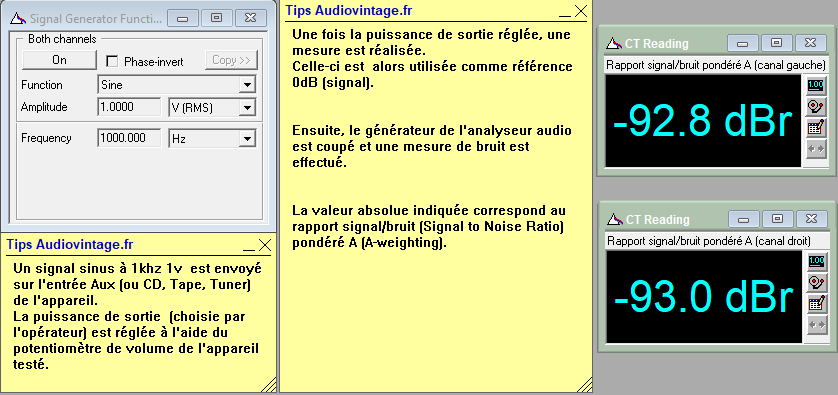

Pioneer SA-606 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Pioneer SA-606 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Pioneer SA-606 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

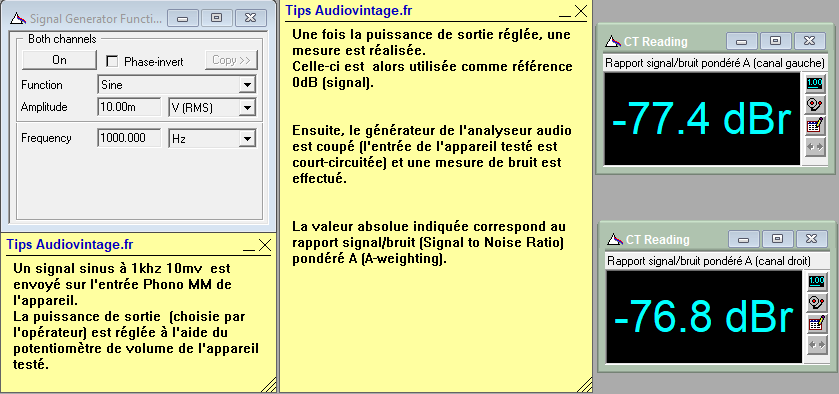

Pioneer SA-606 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

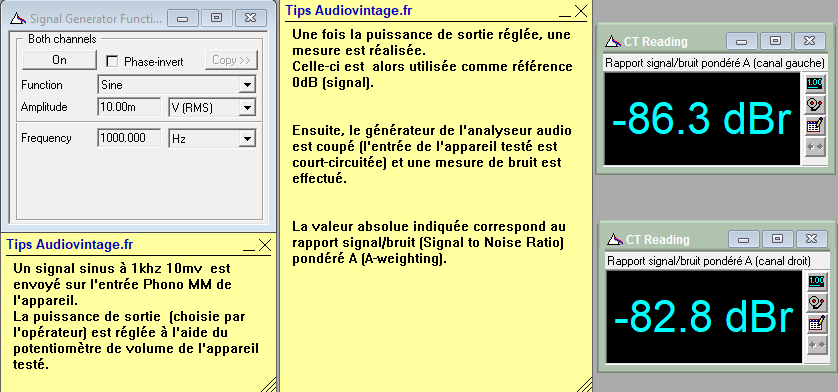

Pioneer SA-606 : rapport-signal-bruit-a-2x40w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x17w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Pioneer SA-606 : signal-carre-a-100hz
Pioneer SA-606 : signal-carre-a-1khz
Pioneer SA-606 : signal-carre-a-10khz

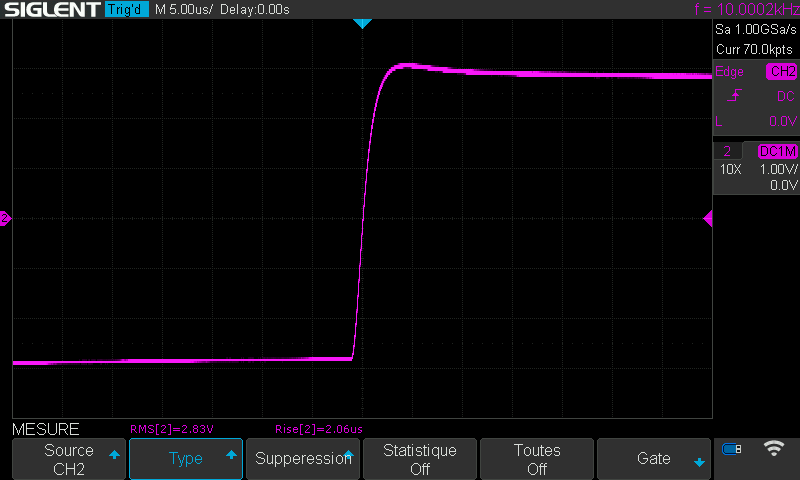

Pioneer SA-606 : temps-de-montee-a-10khz

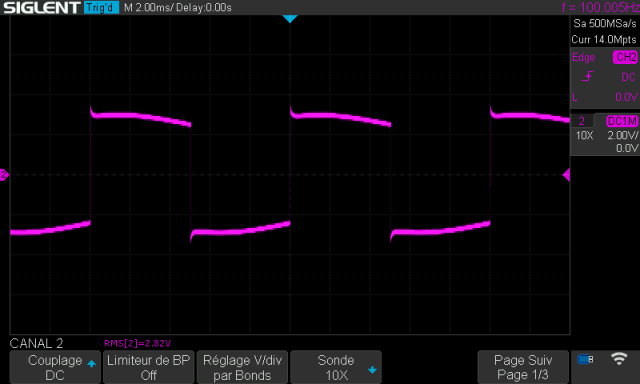

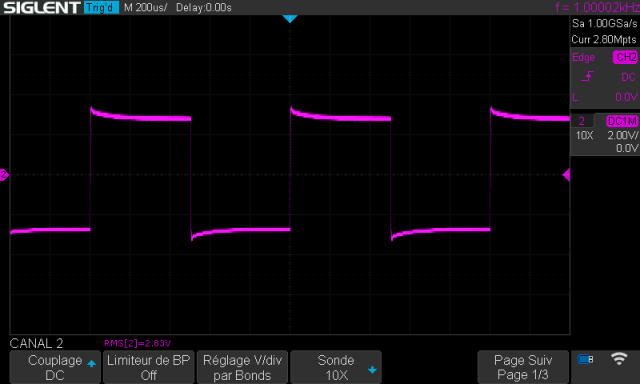

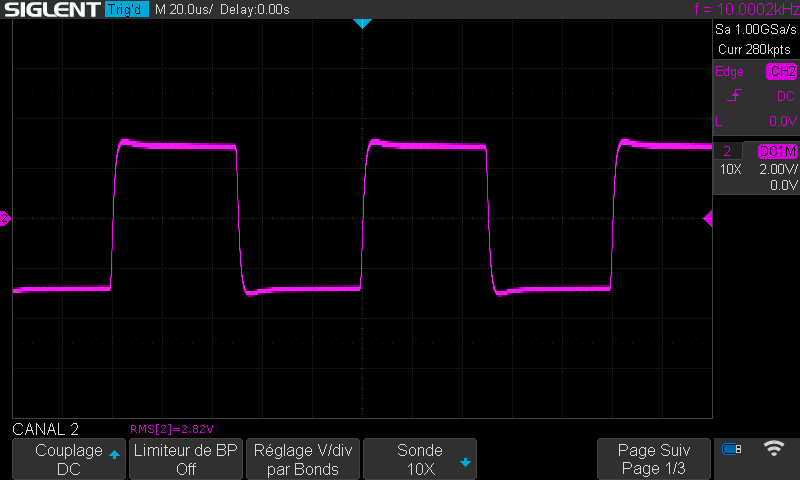

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
