Peu commun mais plus qu’intéressant, voici un bloc de puissance McLaren 702 à l’atelier.

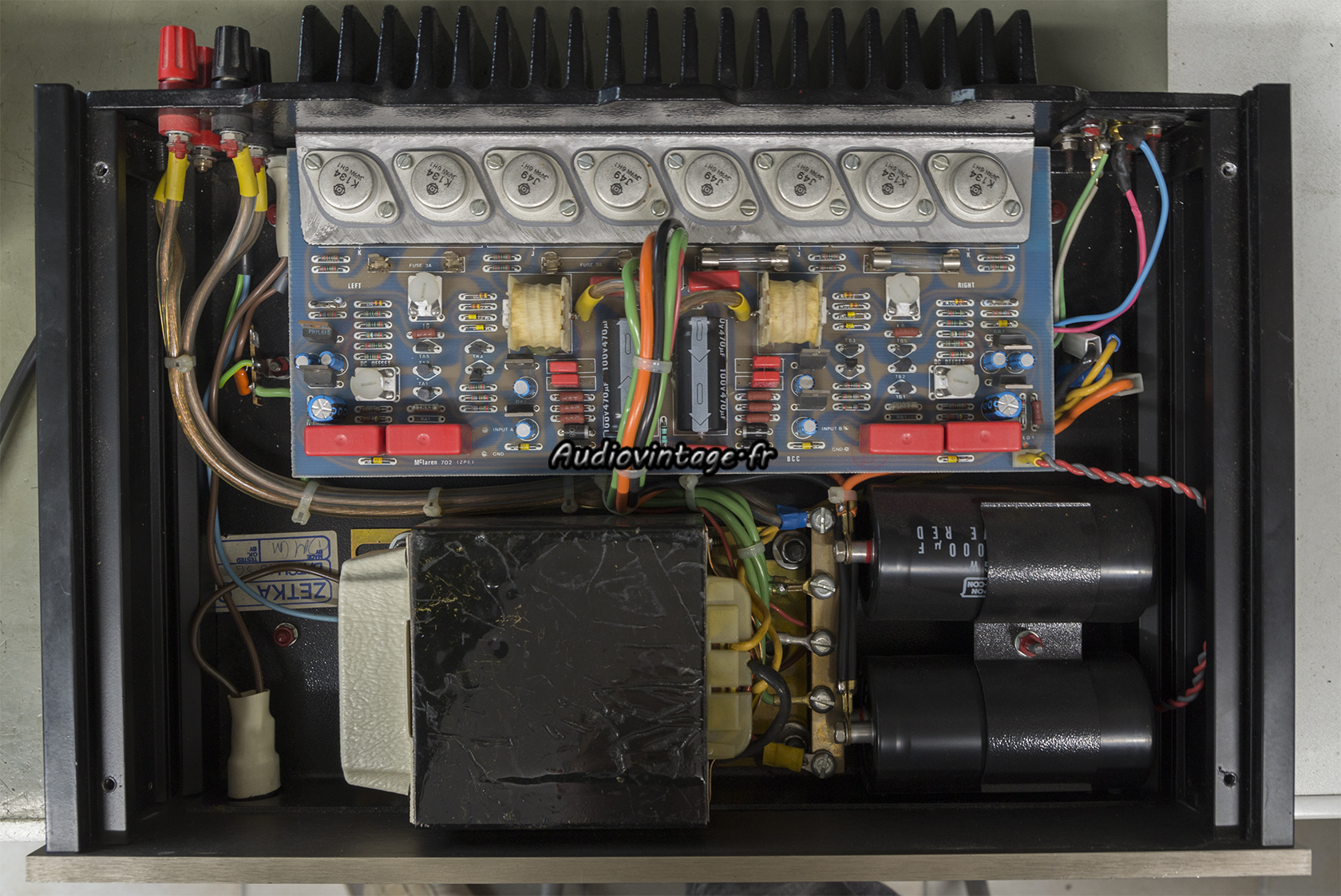

Ce McLaren est arrivé en panne. Sur un canal, un fusible a lâché, sur l’autre canal, les fusibles en place n’ont absolument pas la bonne valeur, 8A au lieu de 3A (retirés sur la photo) et certains composants semblent avoir été remplacés (régulateurs de tension). Il y a également eu une intervention sur la connectique d’entrée, pas d’une grande qualité mais fonctionnelle.
C’est un bel appareil équipé de composants de qualité sauf ces fichus condensateurs radiaux Philips. Ils vieillissent très mal et ils sont tous au mieux très usés, au pire HS.

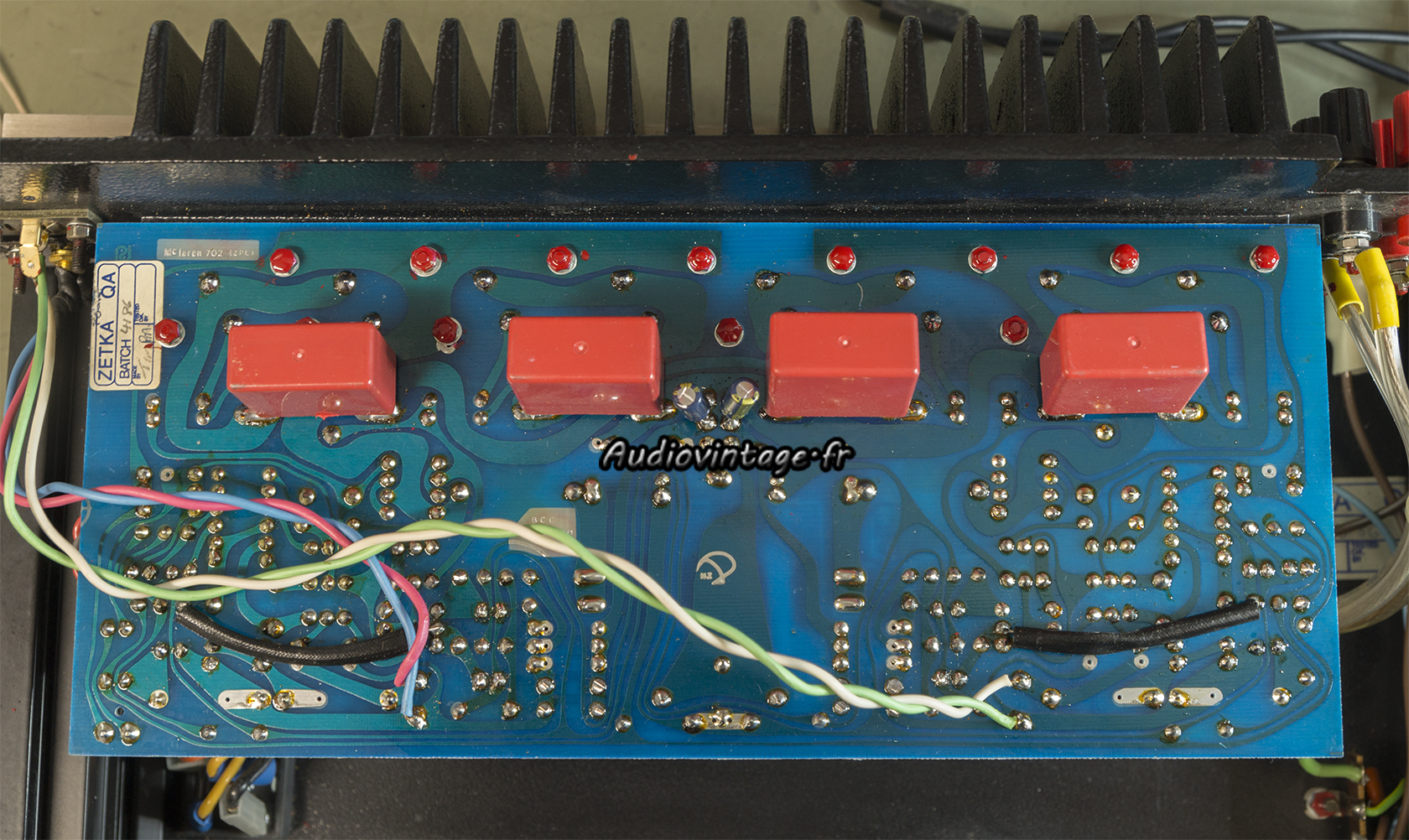

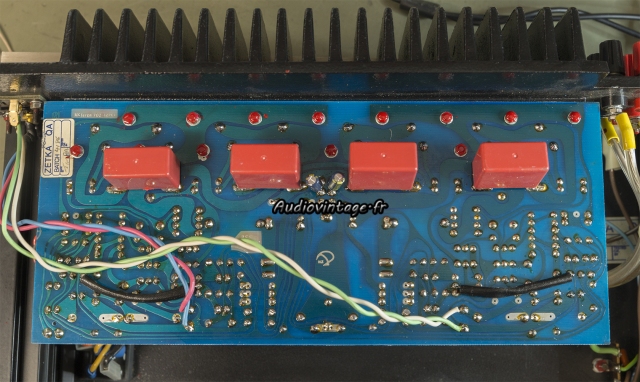

Sous le circuit, je remplace les deux Philips présents par des Panasonic.
Les transistors de puissances Mosfet ont tous été dessoudés, testés puis remontés.

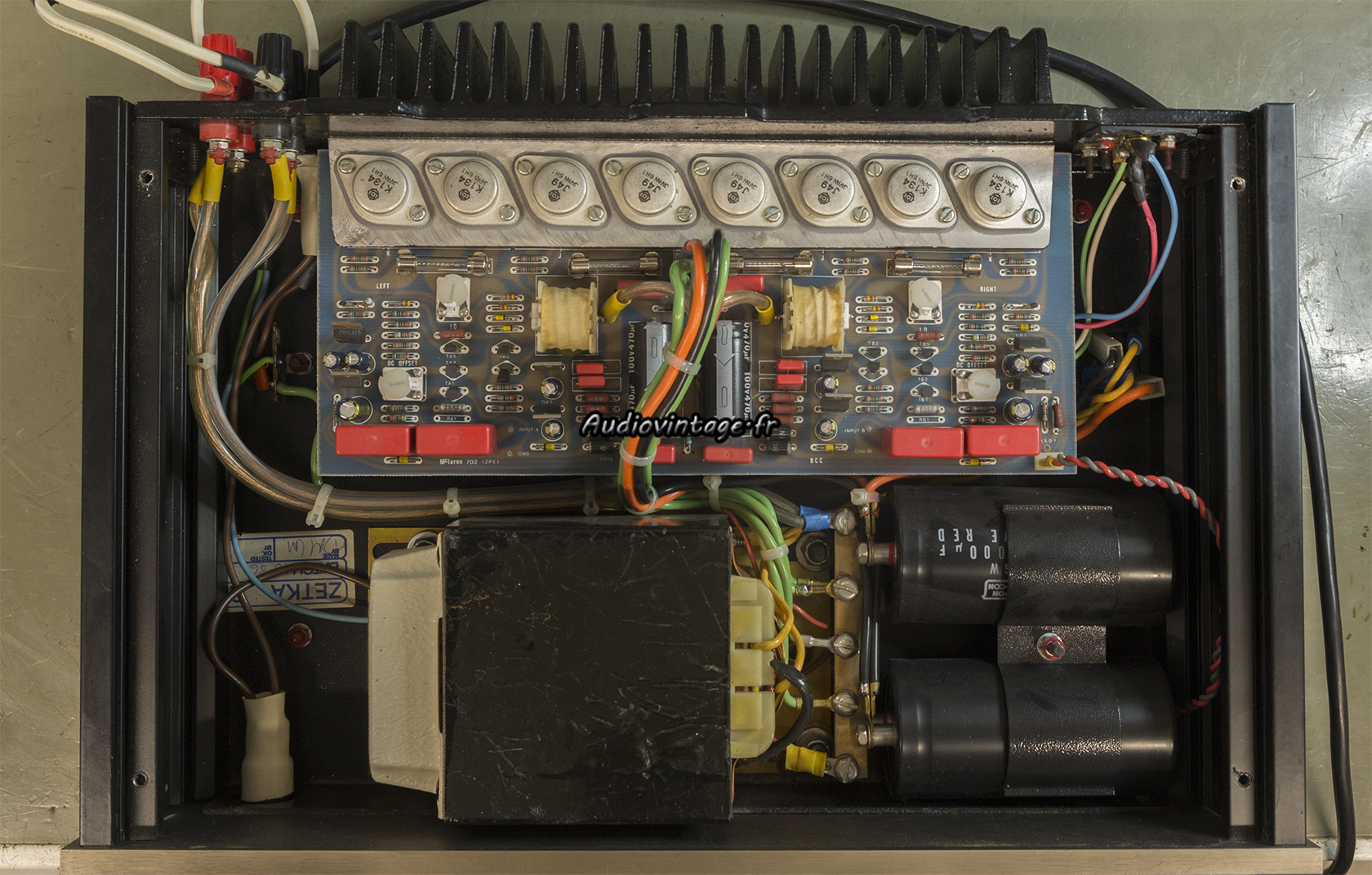

Tous les condensateurs philips radiaux sont donc remplacés par des Panasonic FC.
Les fusibles changés par des neufs de la bonne valeur.
Enfin, les deux gros condensateurs de filtrage d’alimentation sont testés. 16.000uf pour chacun d’entre eux (pour 15.000uf annoncés) et esr très faible, aucun remplacement à prévoir.
Petite surprise dans la prise secteur avec un fil de Terre qui se promène tout comme l’écrou et la vis nécessaires à sa fixation !

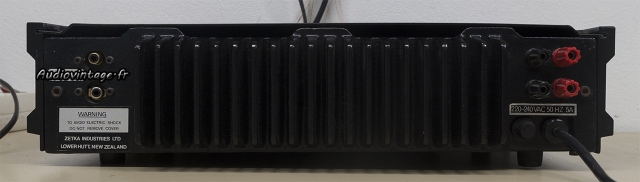

Connectique.

Les mesures :

Distorsion à 2x1w sous 8 ohms.

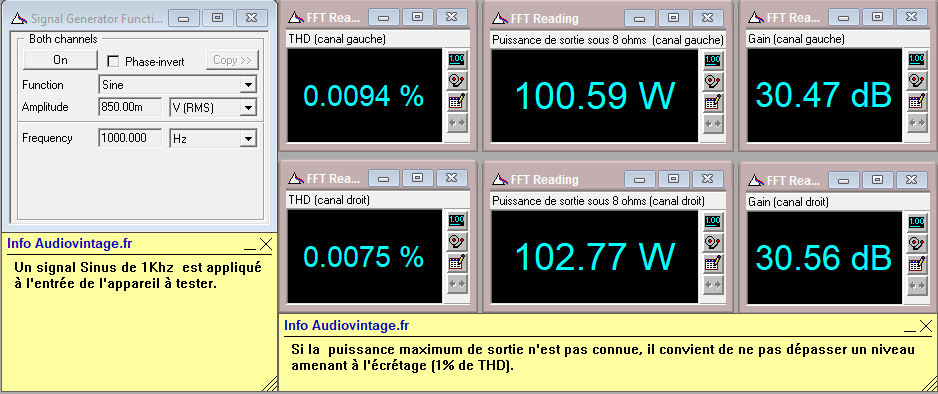

Distorsion à 2x100w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms.

Rapport signal bruit à 2x1w sous 8 ohms.

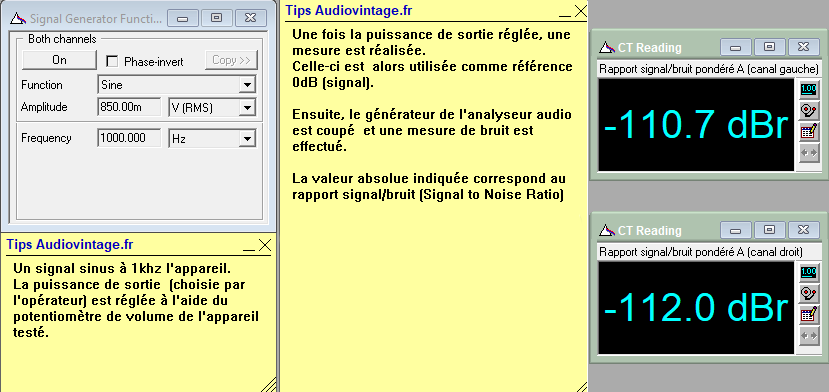

Rapport signal bruit à 2x100w sous 8 ohms.

Les mesures à l’oscilloscope :

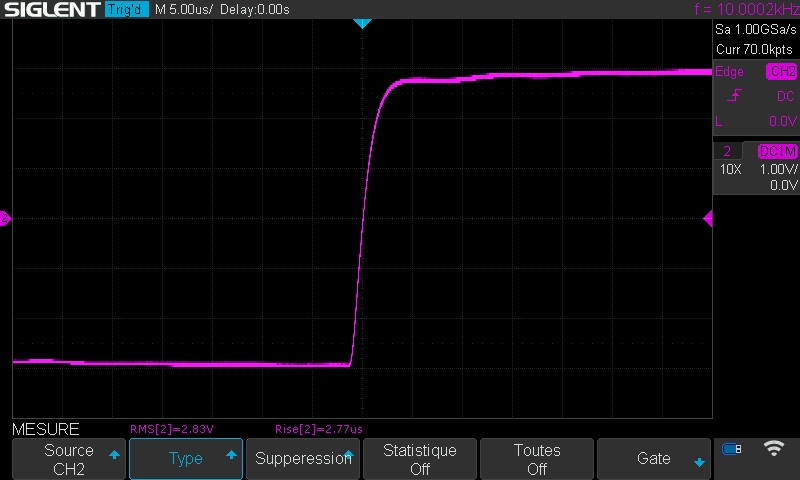

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Et si vous faisiez réparer et/ou réviser votre McLaren ? : L’atelier Audiovintage
