Scott 255 S : un look !
Certains appareils ont hélas eu droit à des interventions « particulières ». C’est le cas de ce Scott 255S, « réparé » dans les années 80. Accueilli à l’atelier, il va enfin retrouver la forme.

Scott 255 S : à son arrivée.
Première constatation, aucun des trois fusibles n’a la bonne valeur.

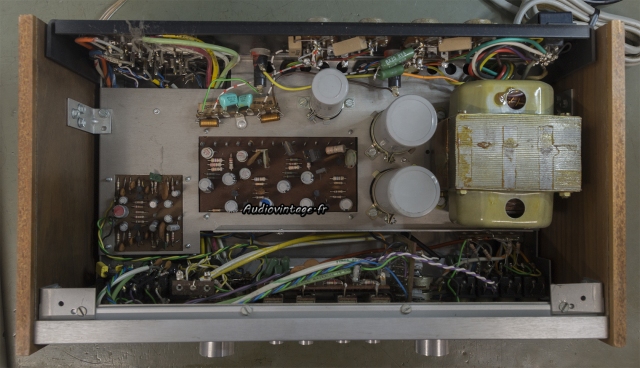

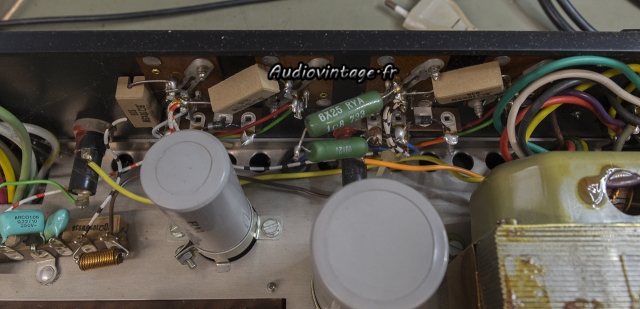

A l’ouverture, on voit tout de suite qu’il y a quelque chose qui ne va pas du tout…

Scott 255 S : bricolage !

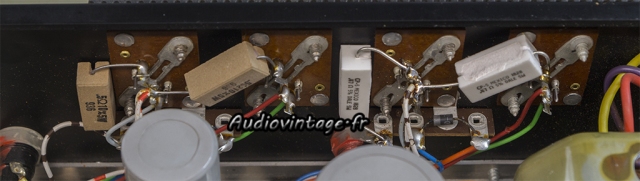

La résistance d’émetteur de 0.5ohms a été remplacée par deux résistances en série qui font environ 7.5 ohms.
La seule question à poser et qui restera à jamais sans réponse est : pourquoi ?
Le canal en question ne peut pas fonctionner correctement, et je ne parle pas de la polarisation des transistors de puissance, un vrai carnage.

Scott 255 S : résistances d'émetteurs remplacées.
Les résistances d’émetteurs du canal gauche sont donc remplacées.

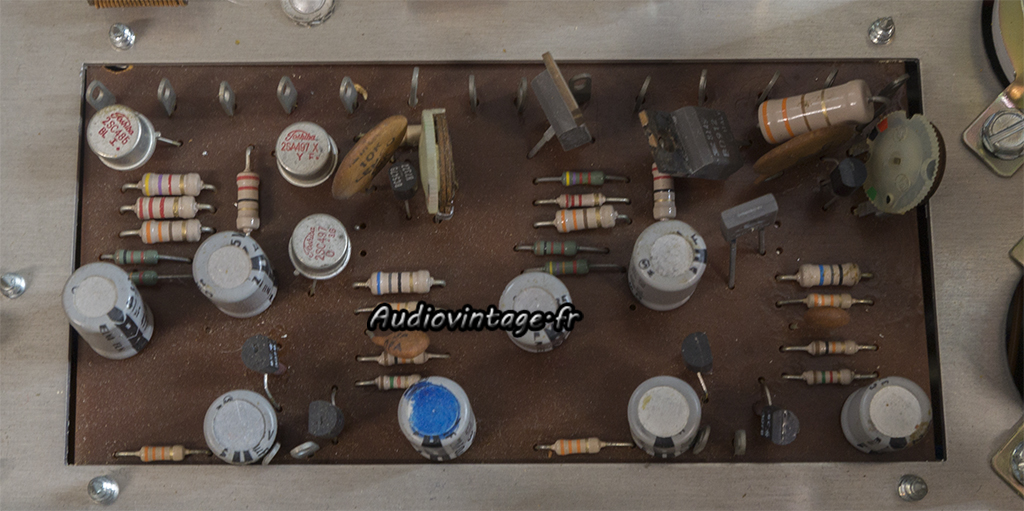

Scott 255 S : circuit "driver" à revoir.
Le circuit d’amplification. En effet, il a été « réparé » sur le canal droit.

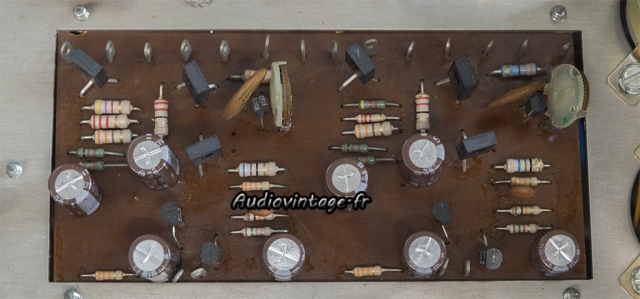

Scott 255 S : circuit "driver" révisé.

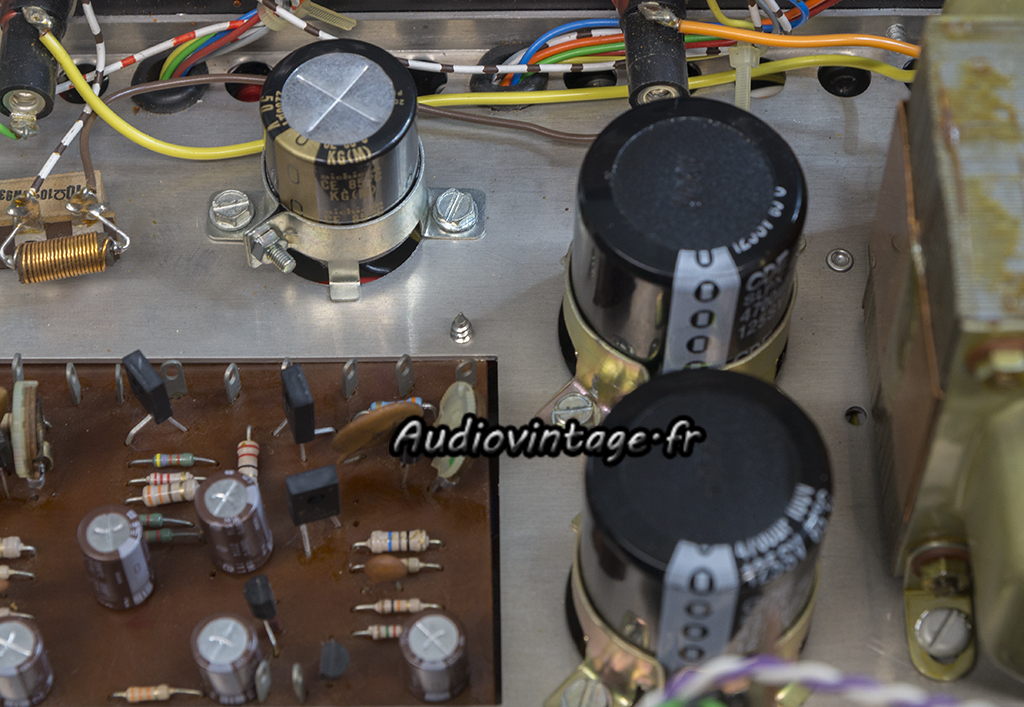

Le circuit est entièrement revu, une bonne partie des transistors sont remplacés ainsi que la totalité des condensateurs chimiques et une résistance.

Scott 255 S : "canettes" neuves.
Les « canettes » prennent une retraite bien méritée.

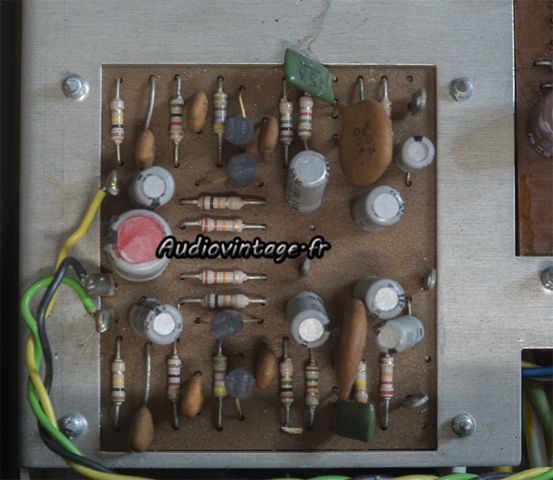

Scott 255 S : étage phono à réviser.
Le circuit phono.

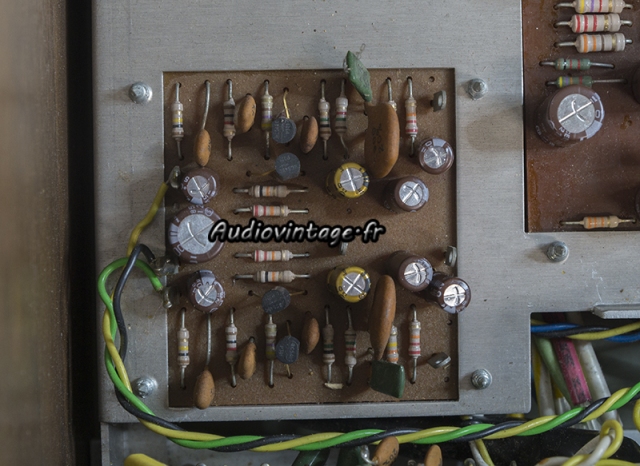

Scott 255 S : étage phono révisé.
Il a lui aussi droit à des condensateurs chimiques neufs.

Scott 255 S : sales mais en bonne forme.

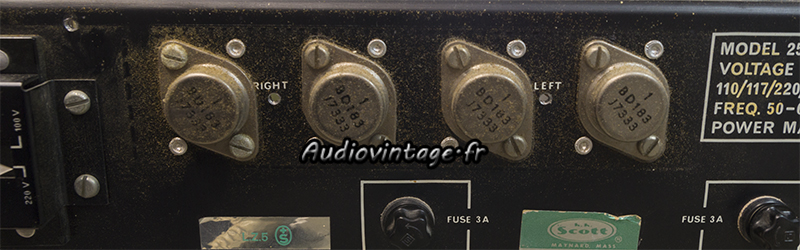

Les transistors de puissances.

Scott 255 S : micas neufs et graisse fraiche.
Retrait, tests, nettoyage et remontage avec des micas neufs et de la graisse fraiche.

Scott 255 S : bornier HP cassé.

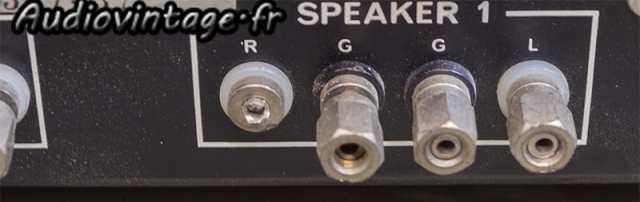

Un des borniers HP « A » est cassé.

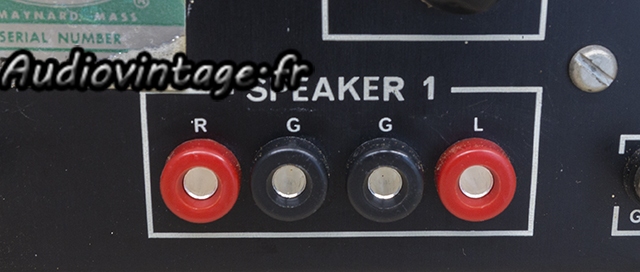

Scott 255 S : borniers HP remplacés.
Ils sont tous retirés et des prises bananes femelles prennent place. De par le faible espace entre elles, l’utilisation de fiches bananes males isolées est très fortement encouragé.

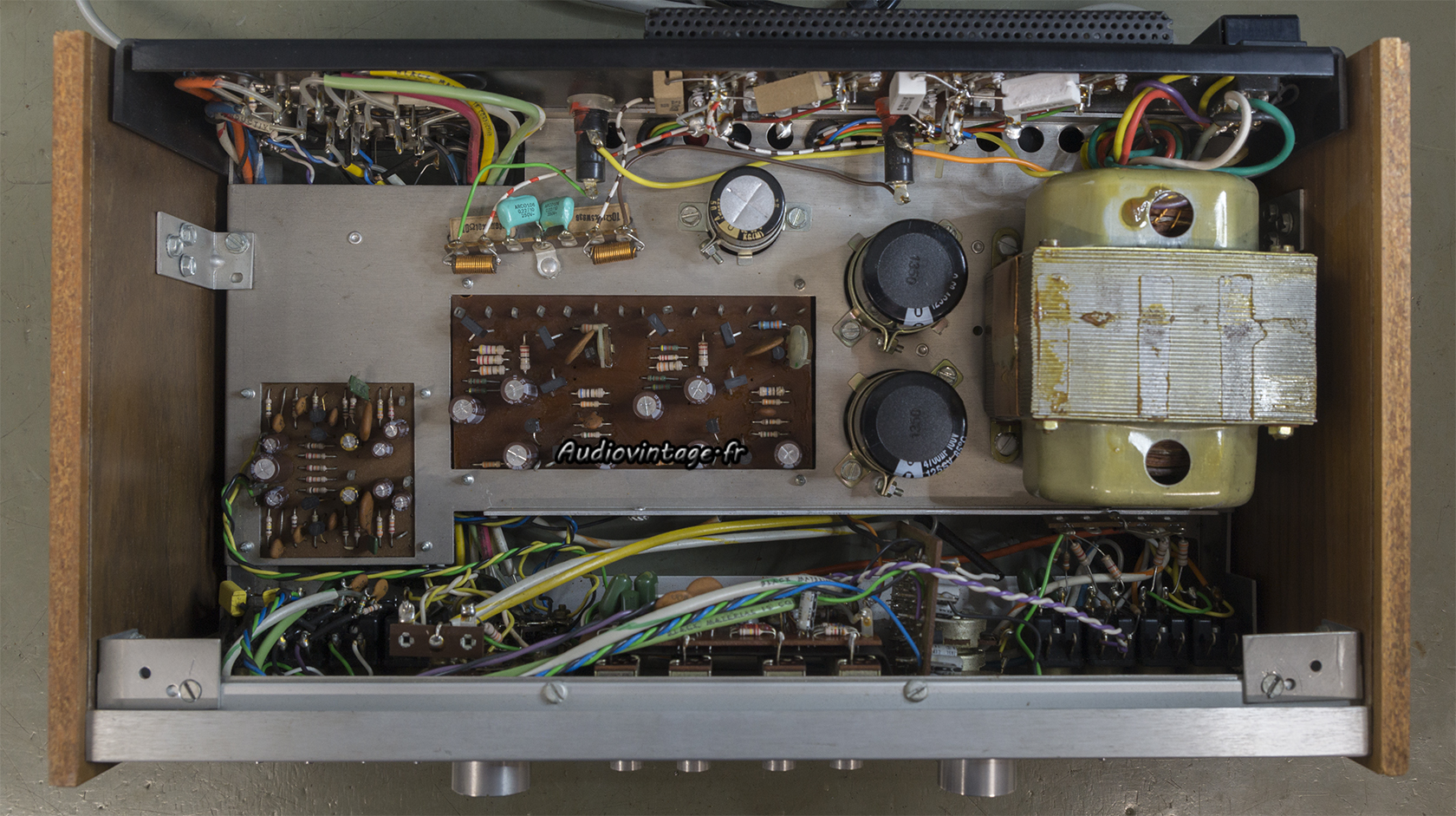

Scott 255 S : terminé.
Les commandes sont nettoyées, les courants de repos sont réglés et les offsets contrôlés, Terminé.

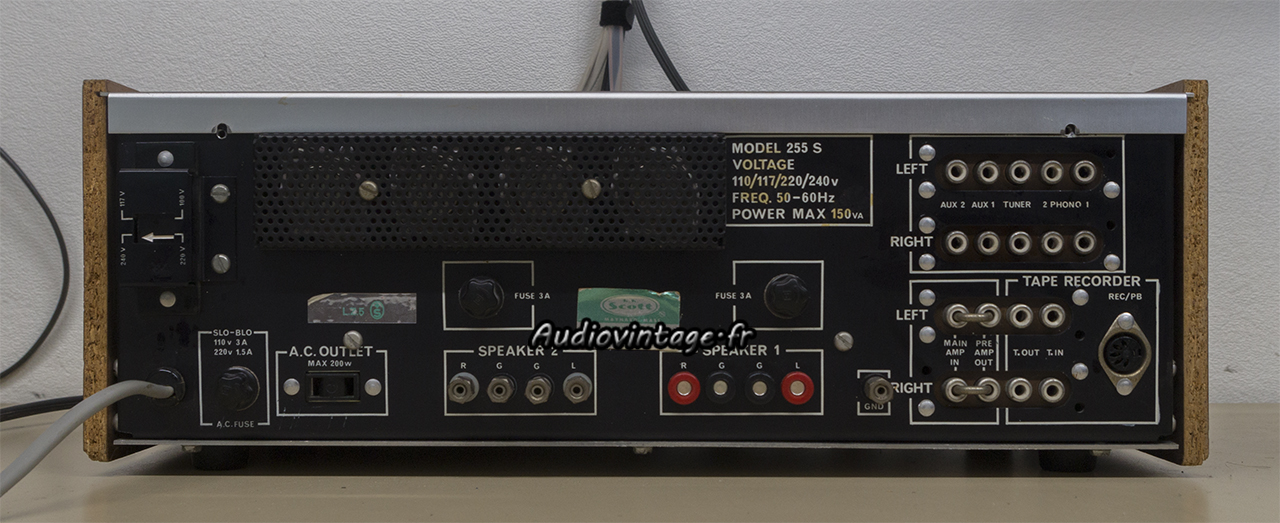

Scott 255 S : connectique.
Connectique.

Les mesures sur entrée Aux :

Scott 255 S : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Scott 255 S : distorsion-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x30w sous 8 ohms, entrée aux, tone defeat.

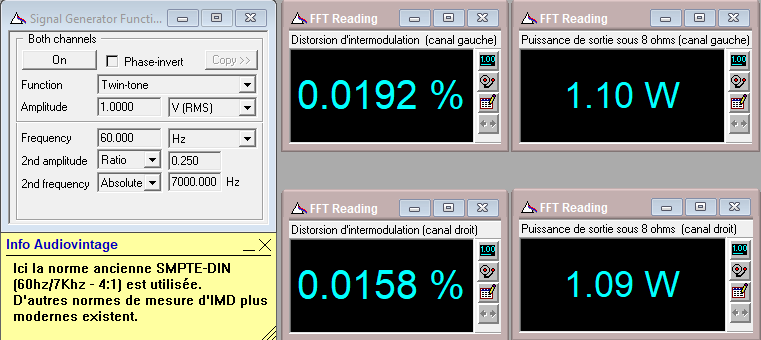

Scott 255 S : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x30w sous 8 ohms, entrée aux, tone defeat.

Scott 255 S : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux-tone-defeat
Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée aux, tone defeat.

Scott 255 S : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

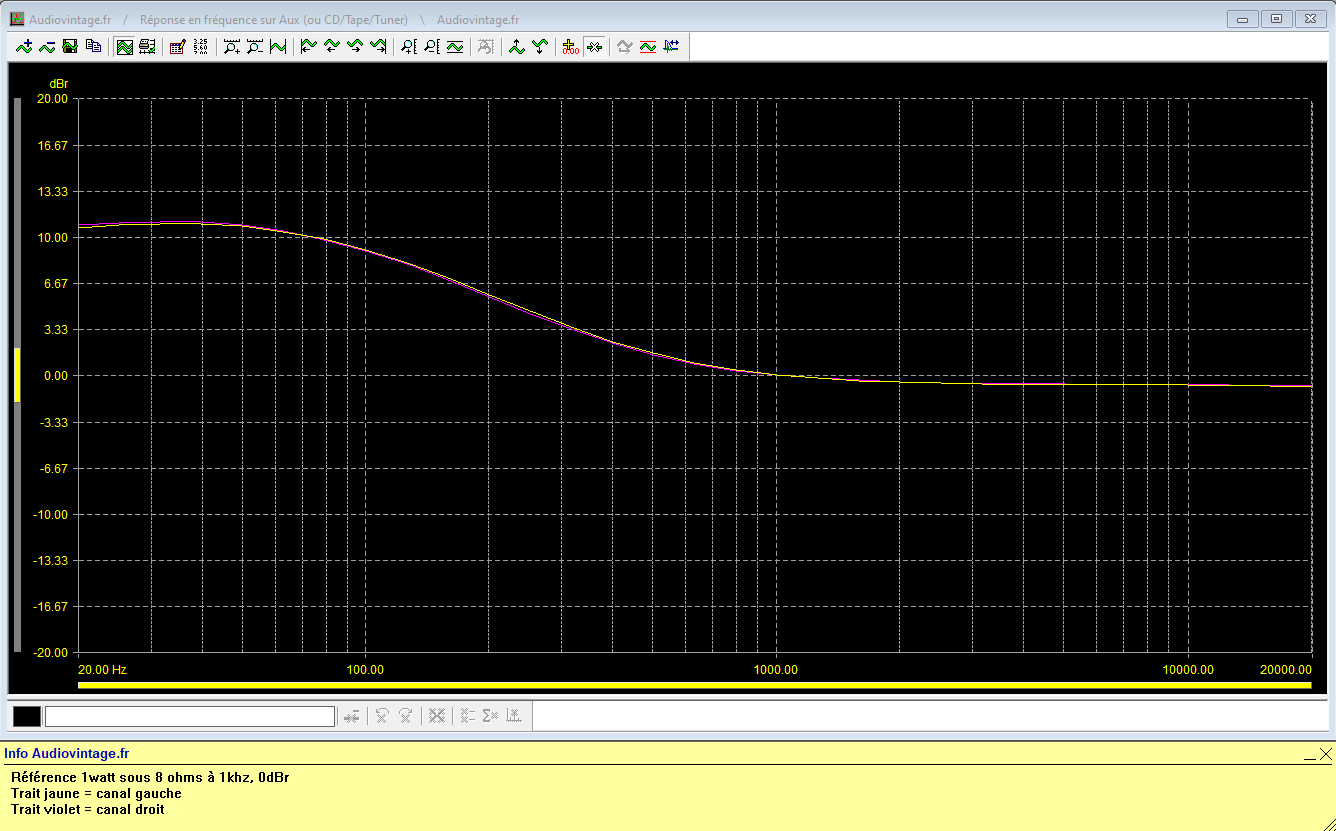

Scott 255 S : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Scott 255 S : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Scott 255 S : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Scott 255 S : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Scott 255 S : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

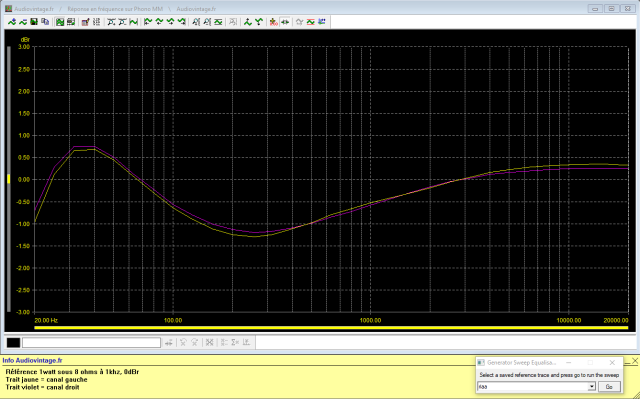

Scott 255 S : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Scott 255 S : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Scott 255 S : rapport-signal-bruit-a-2x30w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x30w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Scott 255 S : signal-carre-a-100hz

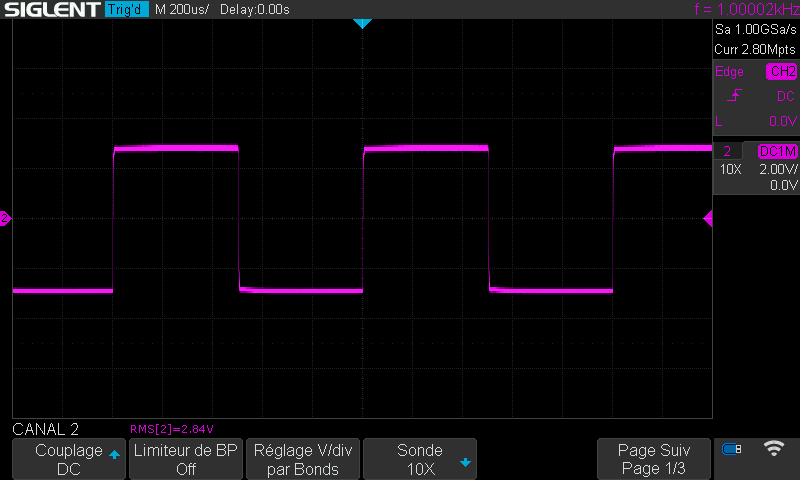

Scott 255 S : signal-carre-a-1khz
Scott 255 S : signal-carre-a-10khz

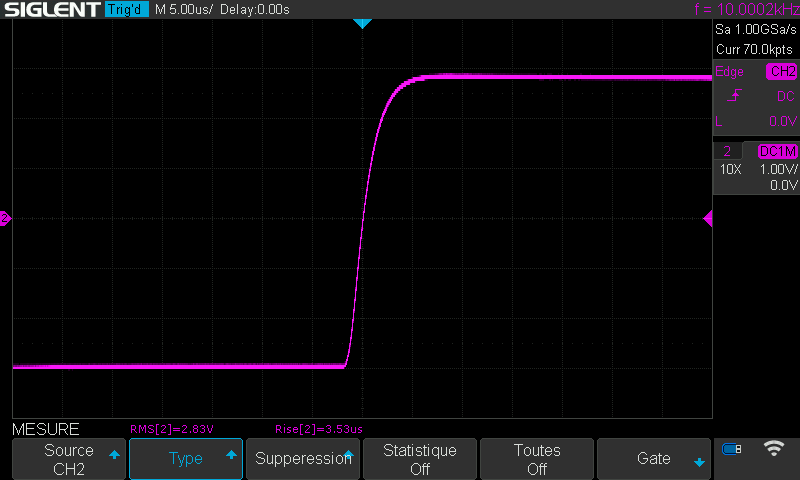

Scott 255 S : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
