Compte rendu de remise en état d’un amplificateur Pioneer SA-608. Ce modèle existe également sous la dénomination SA-6800 lorsqu’il est équipé d’un coffret en bois.

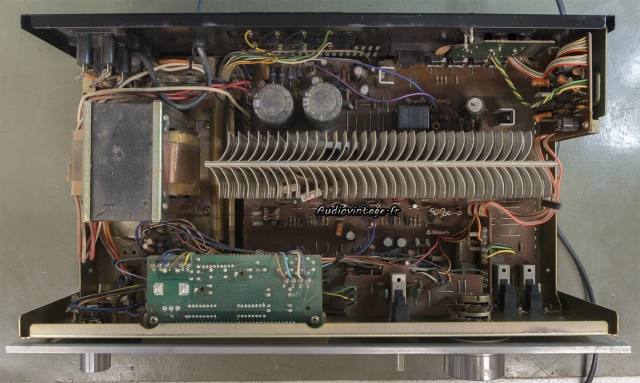

L’exemplaire reçu est très poussiéreux. Les commandes sont encrassées, le relais de protection HP montre des signes d’oxydation entrainant la coupure aléatoire des canaux, et comme toute la série Pioneer de cette gamme, de nombreuses soudures vieillissent mal ce qui entraine des symptômes divers et variés.

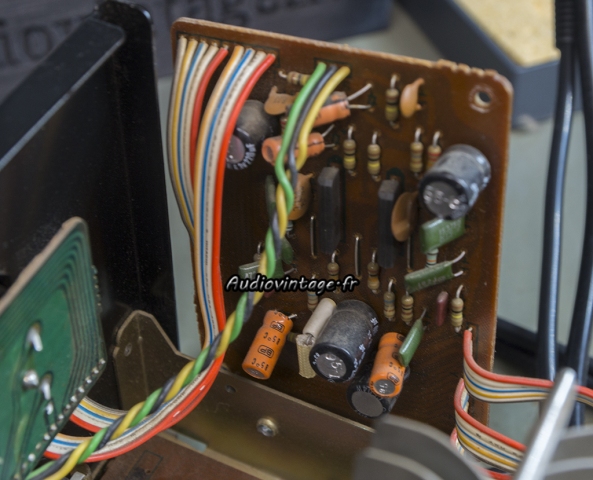

L’étage phono fait appel à des AOP Toshiba TA7136, que l’on retrouve également à l’entrée des étages de puissances.

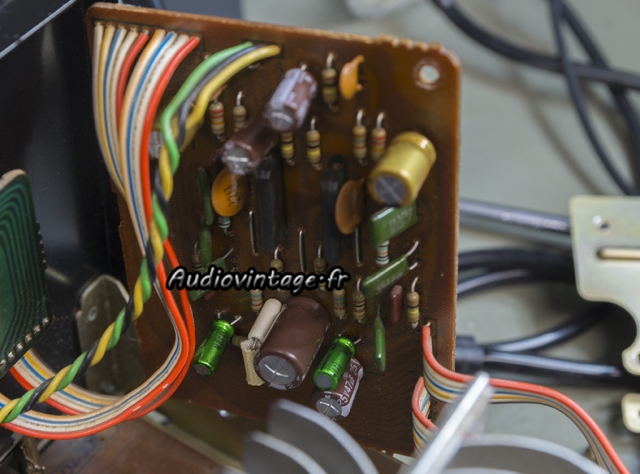

Condensateurs chimiques neufs.

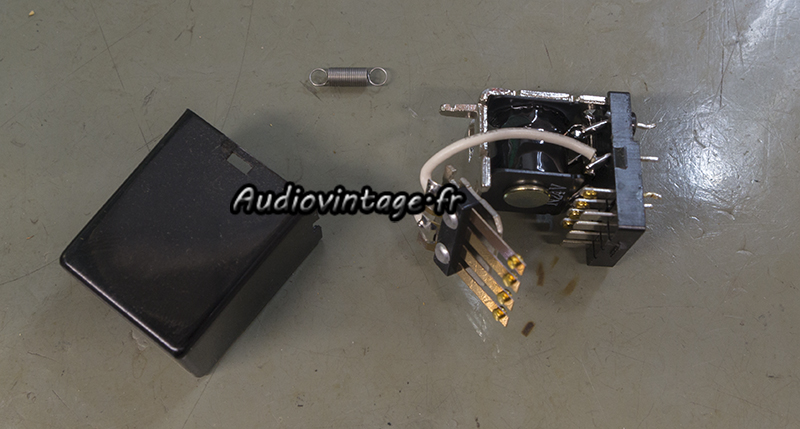

Le relais est démonté ses contacts sont désoxydés.

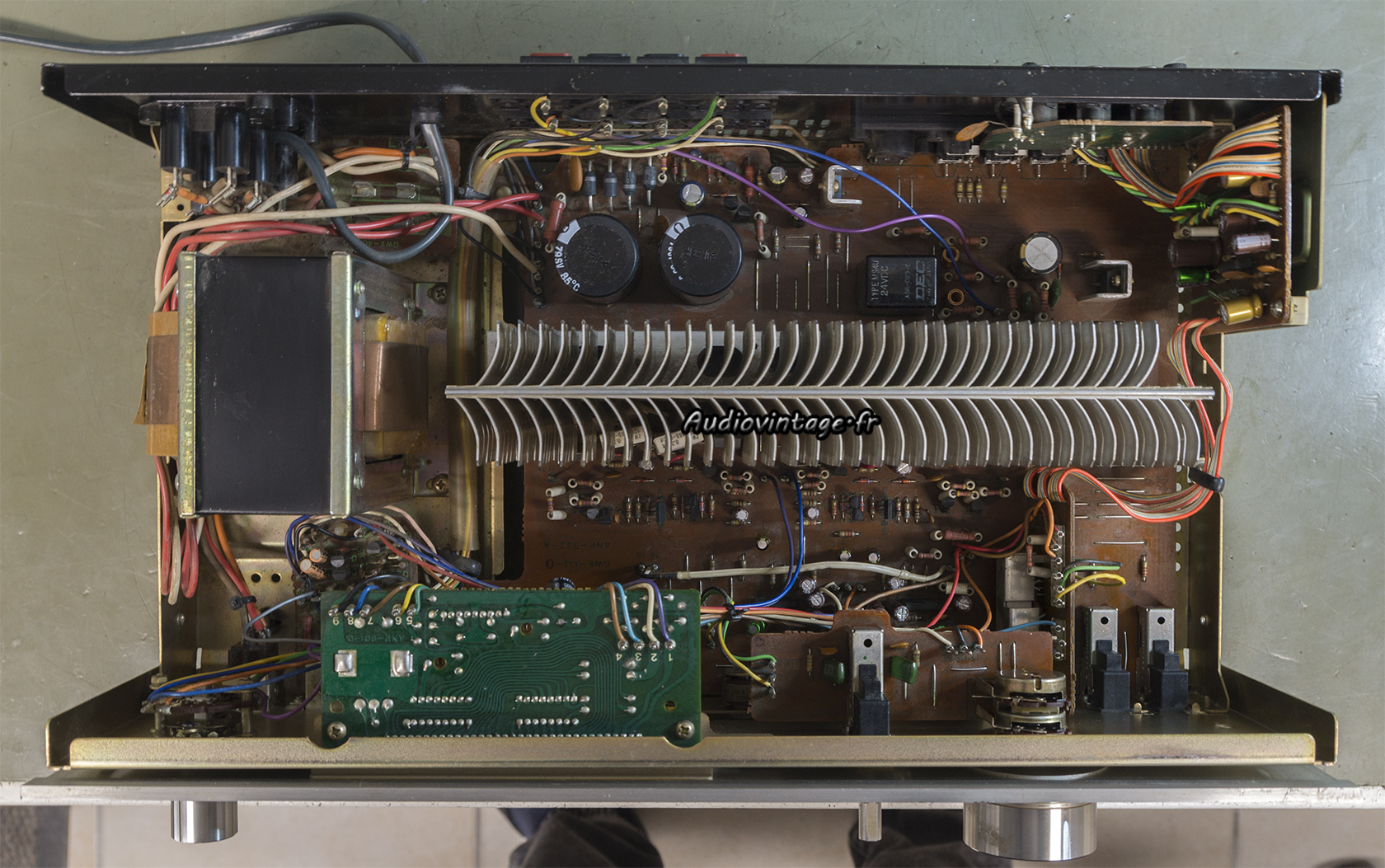

Tous les condensateurs chimiques sont remplacés sur le circuit principal, ainsi que certains transistors.
Un gros nettoyage est effectué. De nombreuses soudures sont refaites.
Offset et courant de repos sont contrôlés. Terminé.

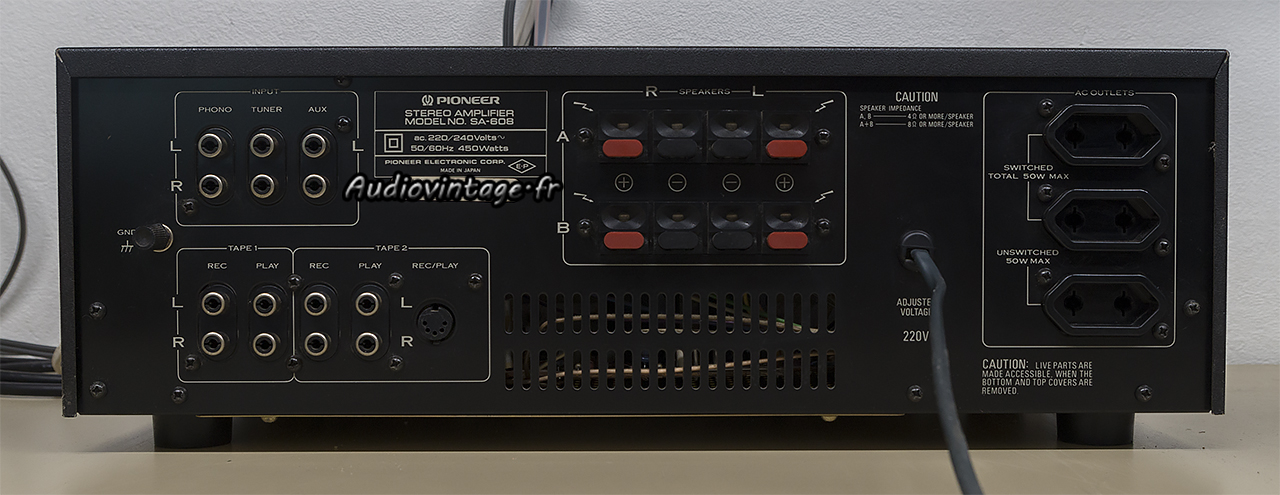

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

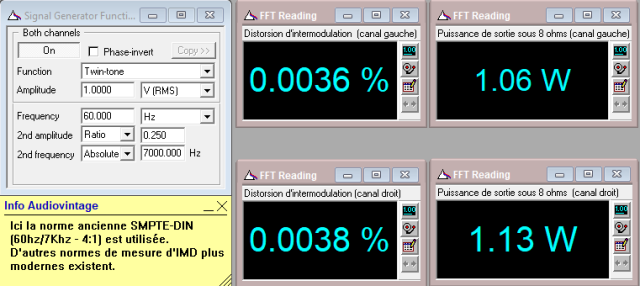

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion d’intermodulation à 2x45w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

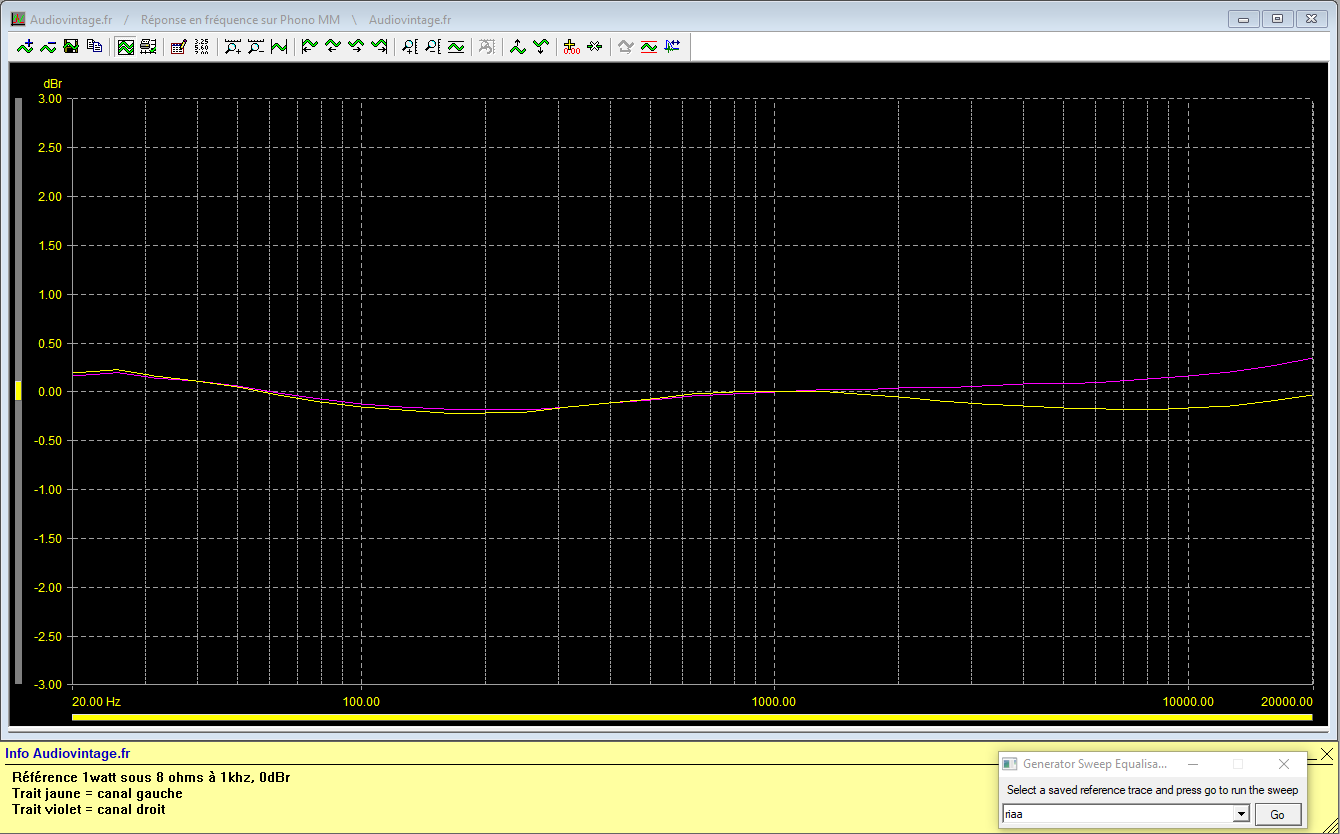

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

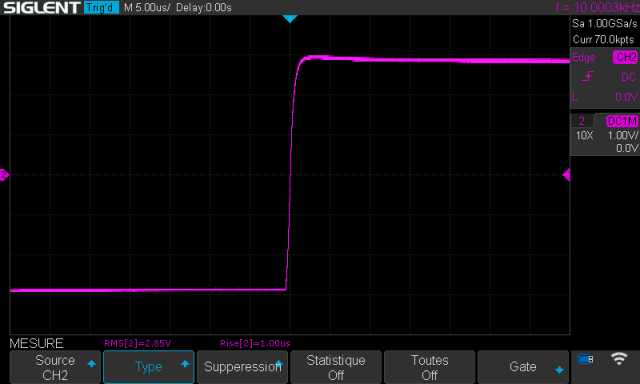

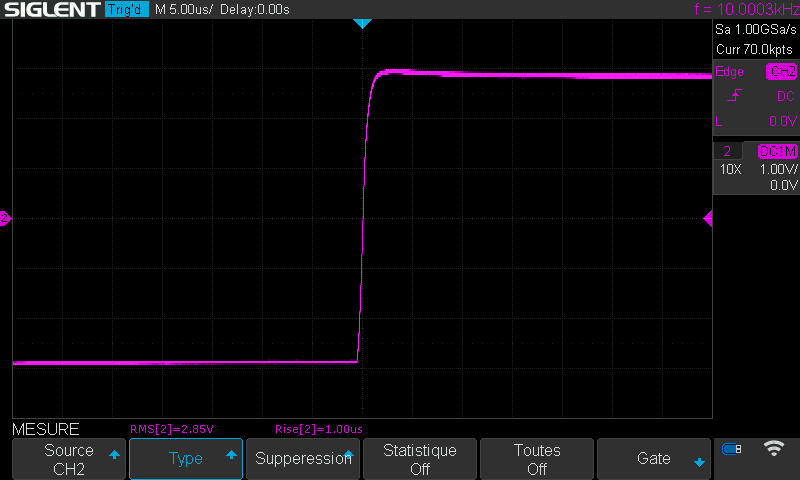

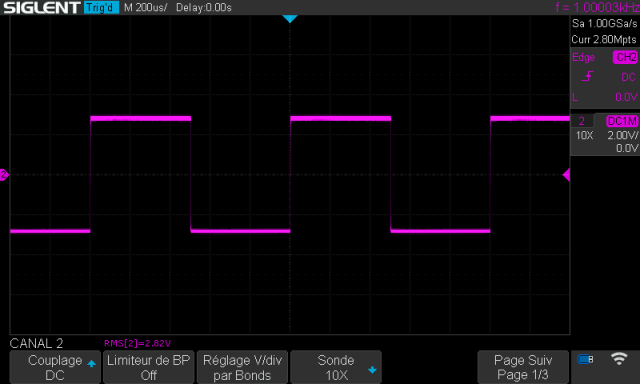

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
Et si vous faisiez réparer et/ou réviser votre Pioneer ? : L’atelier Audiovintage
Merci Thierry, d’avoir redonné vie à cette ampli. Je reviendrai vers vous pour d’autres sauvetages. Patrick
Bonjour Patrick, merci à vous pour m’avoir accorder votre confiance. Thierry.
Bonjour Patrick permettez moi de vous déranger je viens de récupérez un pionner A608 avec les condensateur dessouder les gros 42V8000 uf j’ai trouver un équivalent chez mon détaillant électronique ma question si vous me permettez c’est comment je retrouve le sens pour le + et le – de plus les anciens on trois broches alors que ce que j’ai trouver on seulement 2 broches pouvez -vous m’aider svp
Bonjour, je ne me prénomme pas Patrick mais Thierry.
Ni voyez aucune moquerie de ma part, mais je pense que si vous avez déjà des difficultés pour identifier les broches des condensateurs en question, il n’est pas prudent d’aller plus loin. Il vaut mieux faire appel à un technicien dans votre région qui saura les remplacer sans risquer l’explosion à l’allumage. Vous ne trouverez pas de condensateurs à trois broches pour remplacer les originaux, il faut adapter.
Toutefois, il serait utile de savoir pourquoi vous souhaitez les remplacer, s’ils n’ont pas été testés, vous ne pouvez pas savoir s’ils sont usés, défectueux ou parfaitement sains. Leur remplacement « à l’aveugle » est alors une opération qui n’a aucun intérêt.
Thierry.
