Sansui AU-117 II

Sansui AU-117 II : fidèle au design de la série x17
Je vous ai présenté il y a peu le plus gros des amplificateurs « intégrés » Sansui de la série x17, en l’occurrence l’AU-717.
Cette fois, je vous présente le plus petit, l’AU-117 dans sa version II.

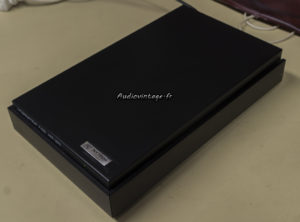

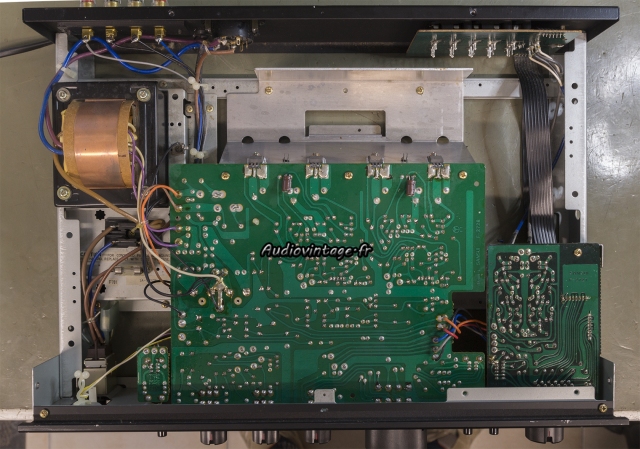

Sansui AU-117 II : à son arrivée.
Sansui AU-117 II : à son arrivée.
Son propriétaire souhaite le retrouver en parfait état de fonctionnement. Des commandes encrassées, des composants en mauvais état, une révision complète est programmée.

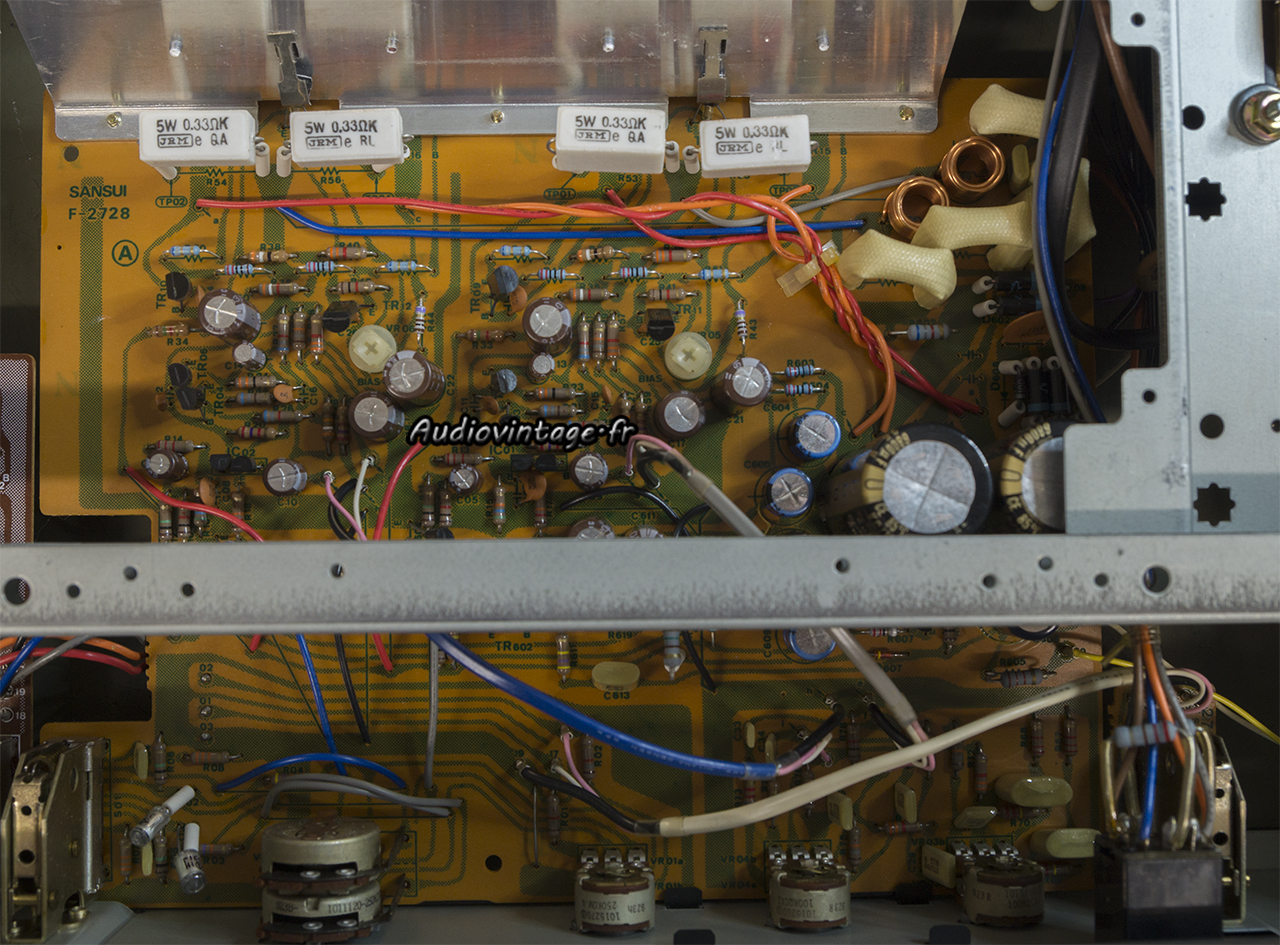

Sansui AU-117 II : circuit principal à révsier.
Le circuit principal, regroupant toute l’électronique sauf l’étage phono.

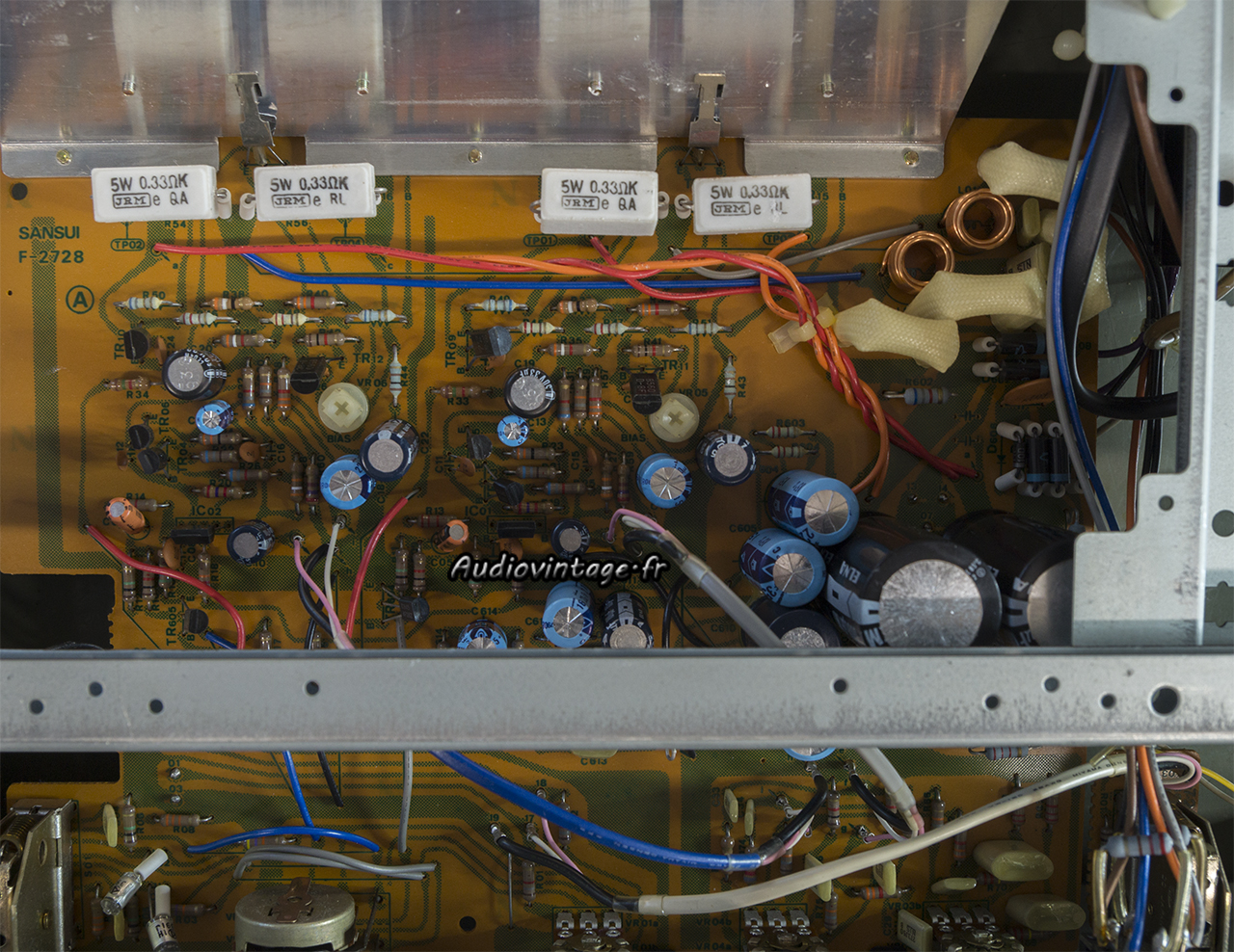

Sansui AU-117 II : circuit principal révisé.
Tous les condensateurs chimiques et les résistances fusibles sont remplacées, tout comme certains transistors.

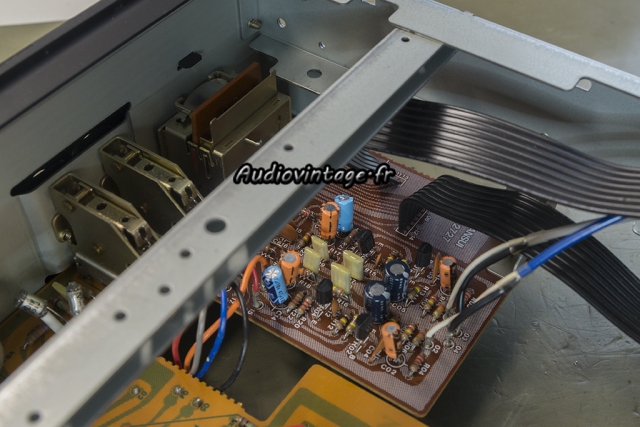

Sansui AU-117 II : étage phono à réviser.
L’étage phono.

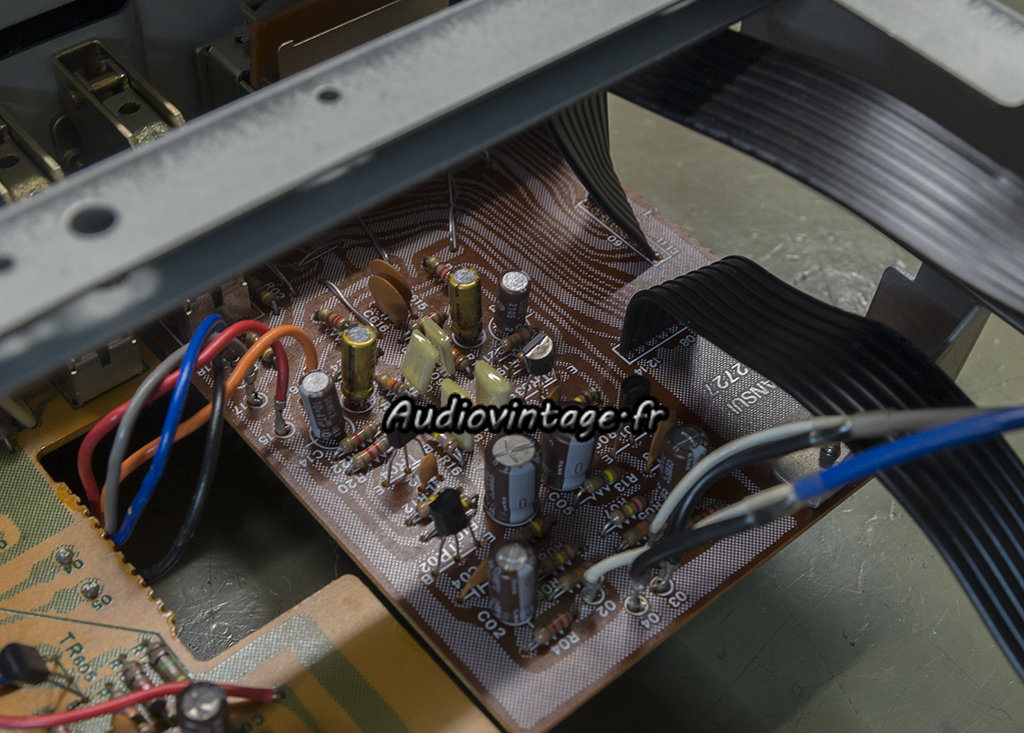

Sansui AU-117 II : étage phono révisé.
Condensateurs chimiques et transistors remplacés.

Sansui AU-117 II : borniers à remplacer.
Le propriétaire souhaitait des borniers HP de meilleure facture.

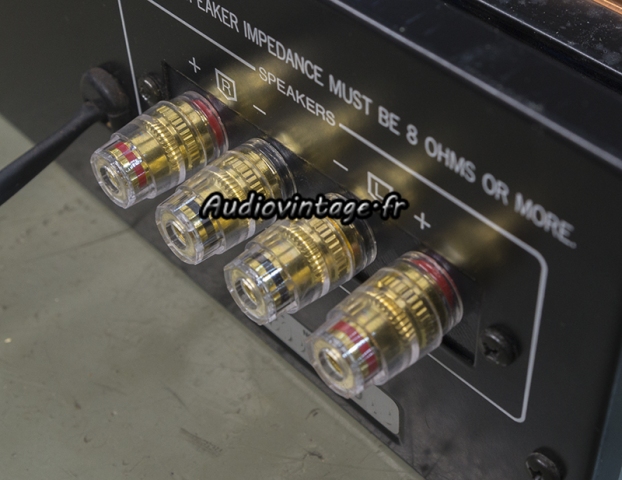

Sansui AU-117 II : nouveaux borniers en place.
Fait.

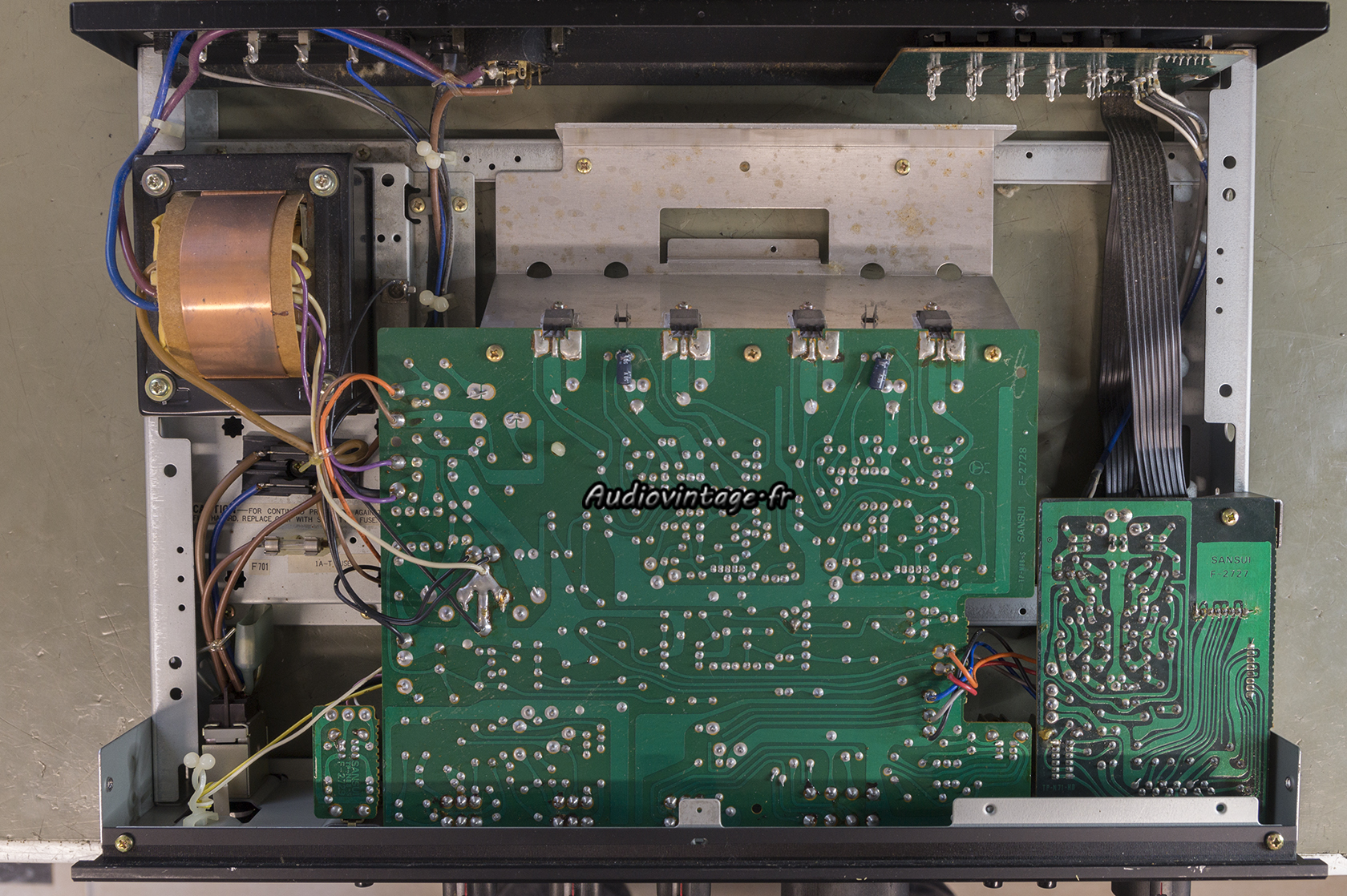

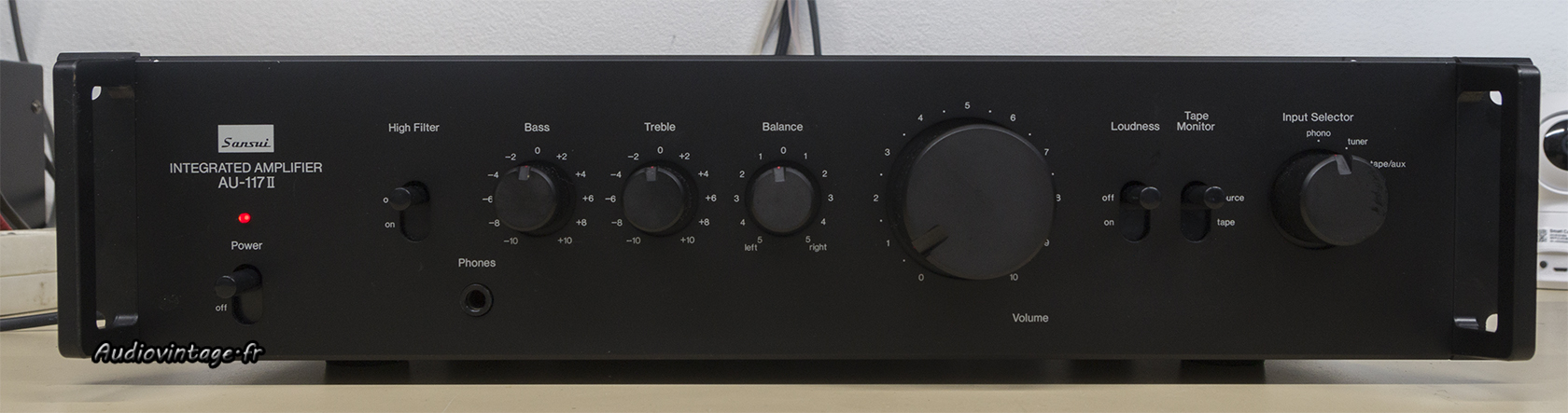

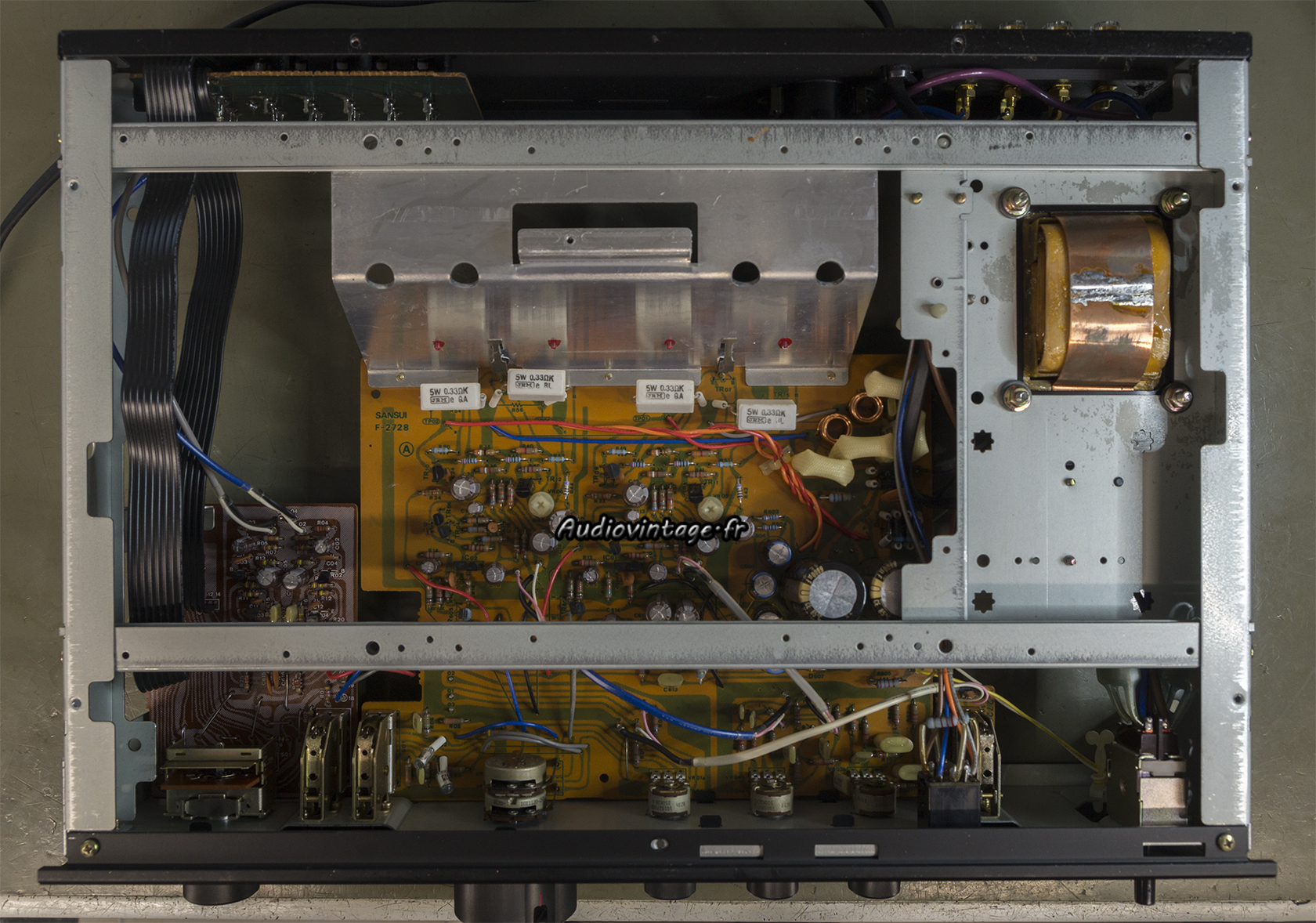

Sansui AU-117 II : terminé.
Sansui AU-117 II : terminé.
Les transistors de puissances sont désoxydés et reçoivent de la graisse fraiche.
Les courants de repos sont ajustés et les offsets contrôlés.
Pour finir, les commandes sont soigneusement décrassées.

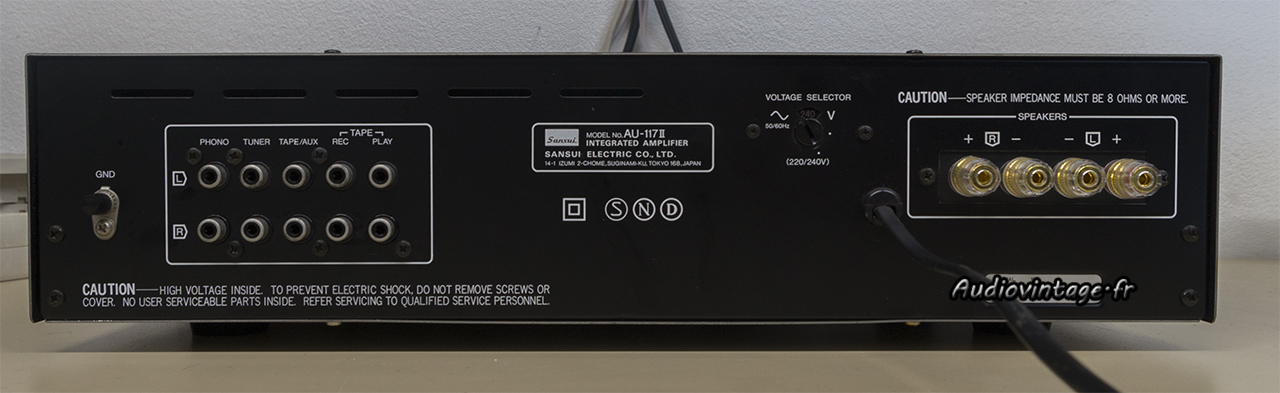

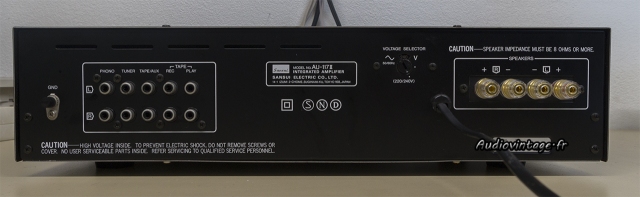

Sansui AU-117 II : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-117 II : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Sansui AU-117 II : distorsion-a-2x25w-sous-8-ohms-entree-aux
Distorsion à 2x25w sous 8 ohms, entrée aux.

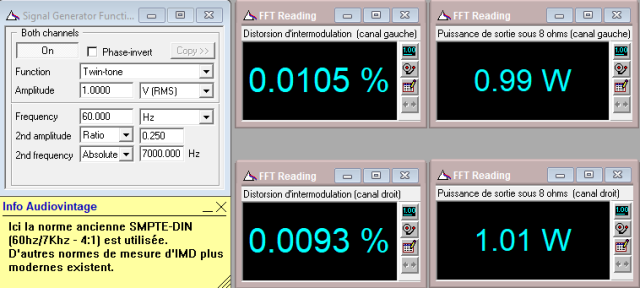

Sansui AU-117 II : IMD-a-2x1w-sous-8-ohms-entree-aux
IMD à 2x1w sous 8 ohms, entrée aux.

Sansui AU-117 II : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux
Puissance de sortie sous 8 ohms, à l’écrêtage en IMD, entrée aux.

Sansui AU-117 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Sansui AU-117 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Sansui AU-117 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-high-filter-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

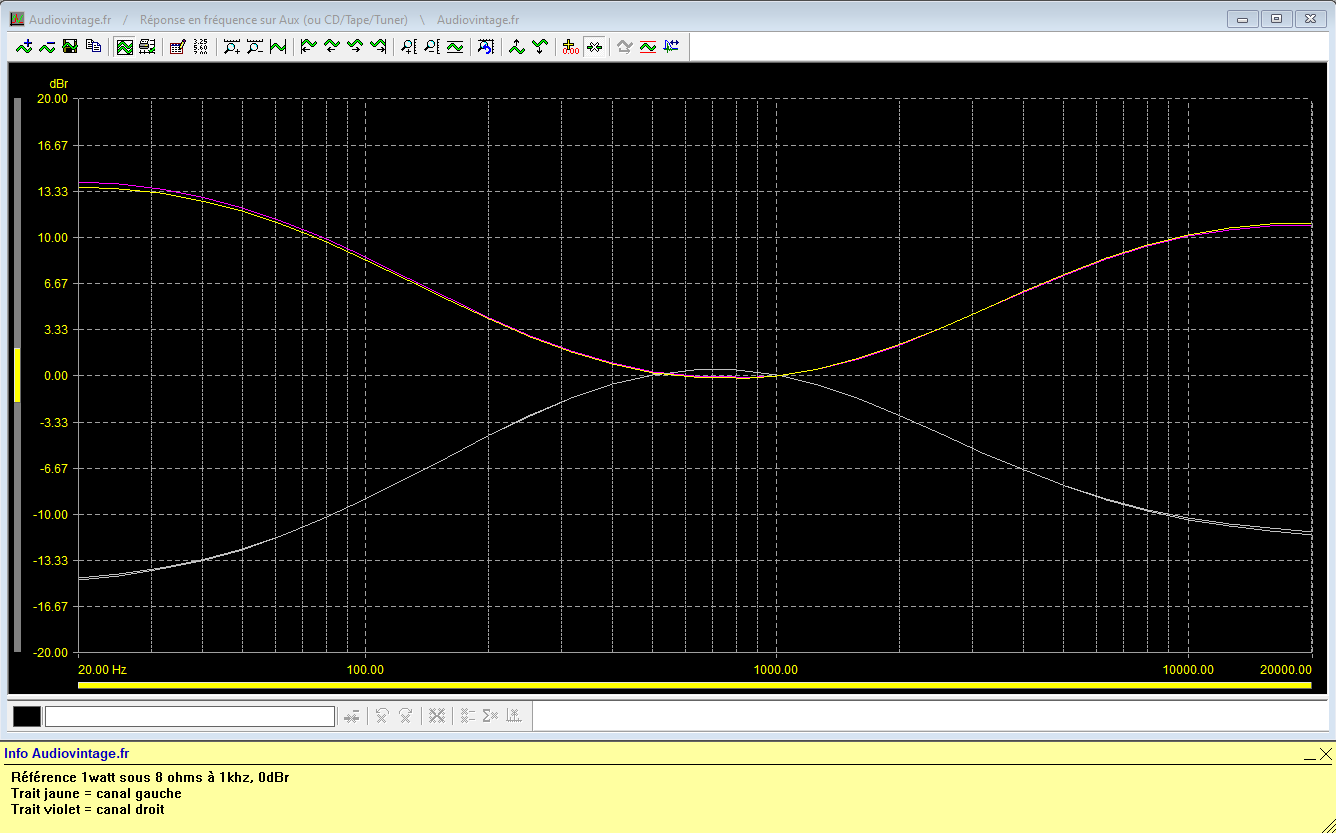

Sansui AU-117 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

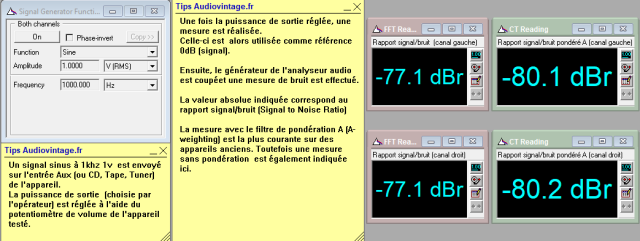

Sansui AU-117 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

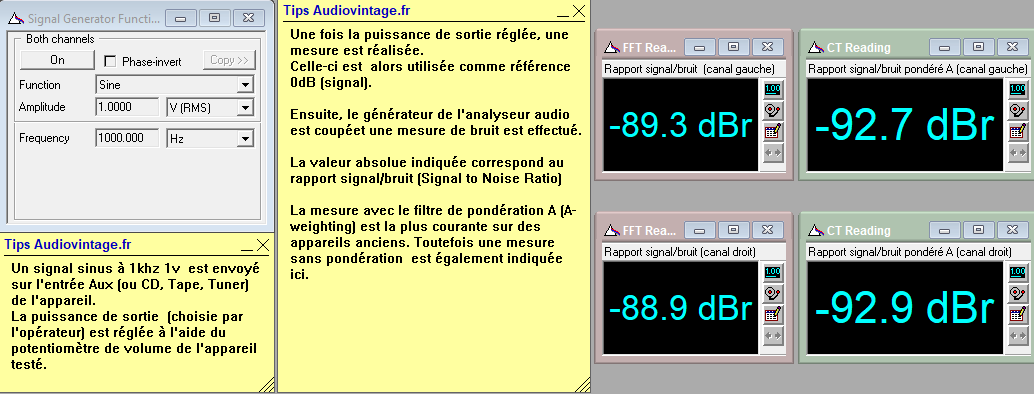

Sansui AU-117 II : rapport-signal-bruit-a-2x25w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x25w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Sansui AU-117 II : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

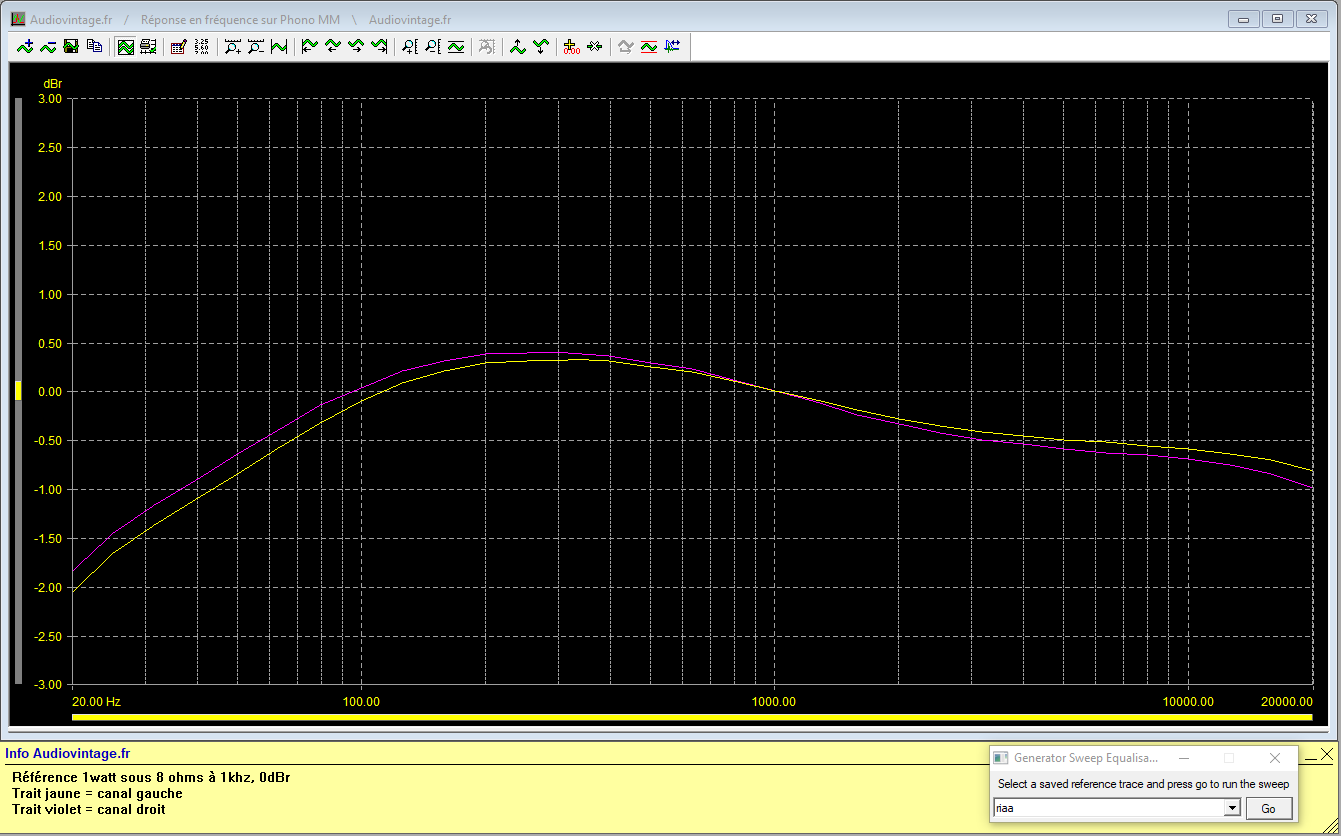

Sansui AU-117 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Sansui AU-117 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Sansui AU-117 II : rapport-signal-bruit-a-2x25w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x25w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui AU-117 II : signal-carre-a-100hz
Sansui AU-117 II : signal-carre-a-1khz
Sansui AU-117 II : signal-carre-a-10khz
Sansui AU-117 II : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Et si vous faisiez réparer et/ou réviser votre Sansui ? : L’atelier Audiovintage
