Kora Explorer 90 SI

Kora Explorer 90 SI : désolé pour les reflets !
Les électroniques Kora ont connues un certain succès, tout à fait justifié pour nombres d’appareils de la marque, fabriqués à l’époque au pays de la saucisse, du cassoulet et très accessoirement de l’aérospatial 🙂
Aujourd’hui à l’atelier, un Kora Explorer 90 SI.

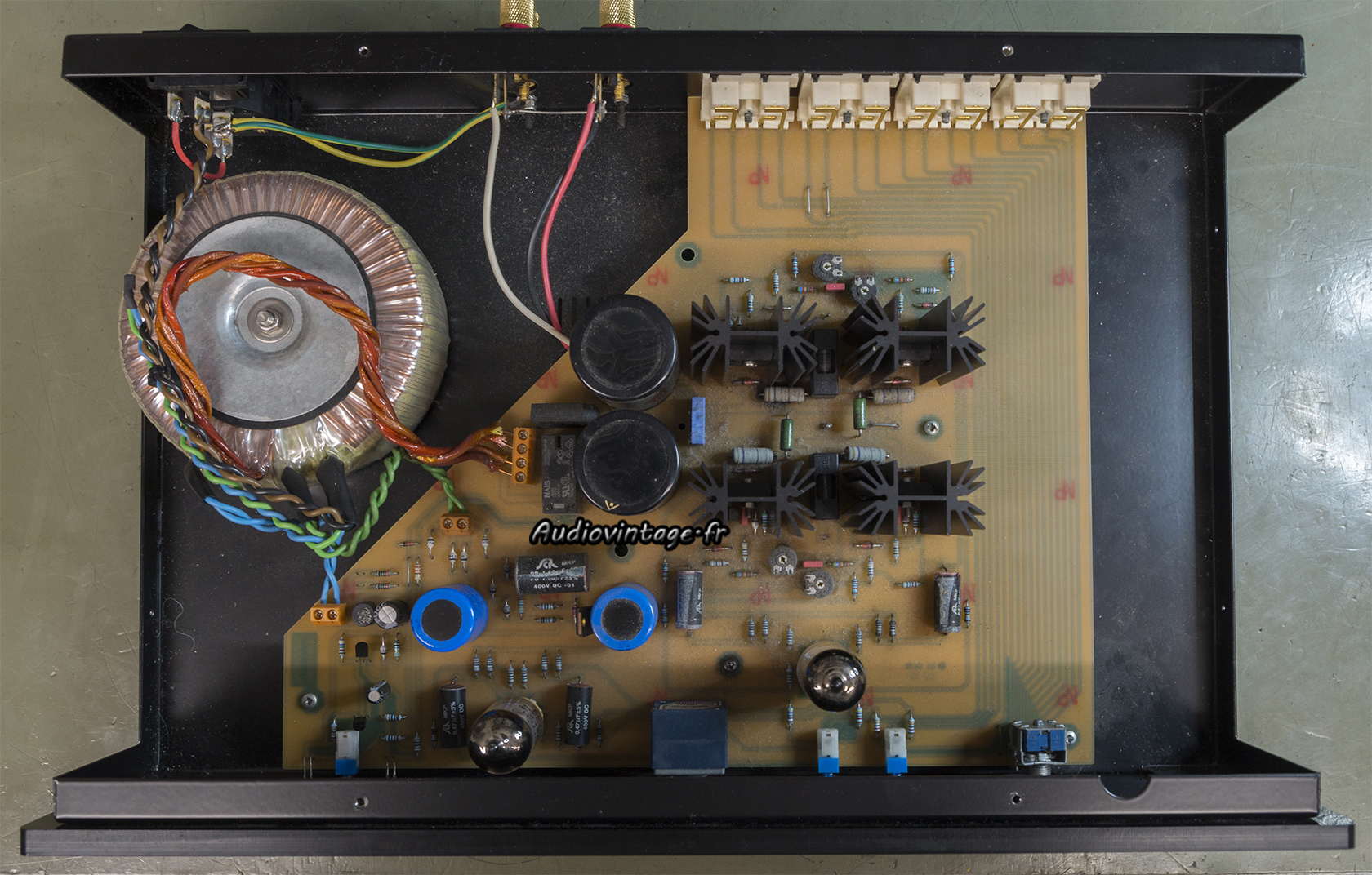

Kora Explorer 90 SI : à son arrivée.
Acheté en panne par son nouveau propriétaire, ce dernier me l’a fait livrer directement.
Sur un canal, un fusible a lâché de son plein gré, cela arrive parfois.
Il a déjà eu droit à une ou plusieurs visites, les résistances émettrices ont été remplacées, elles devraient être bobinées et vitrifiées, ce qui n’est pas le cas ici, et vu que le circuit imprimé est bien noir sous l’une d’entre elle, on peut supposer une ancienne panne, avec le remplacement de plusieurs transistors de puissances (mosfet).
Le lampemètre me permet de constater que les deux ECC81 sont pompées, à remplacer.

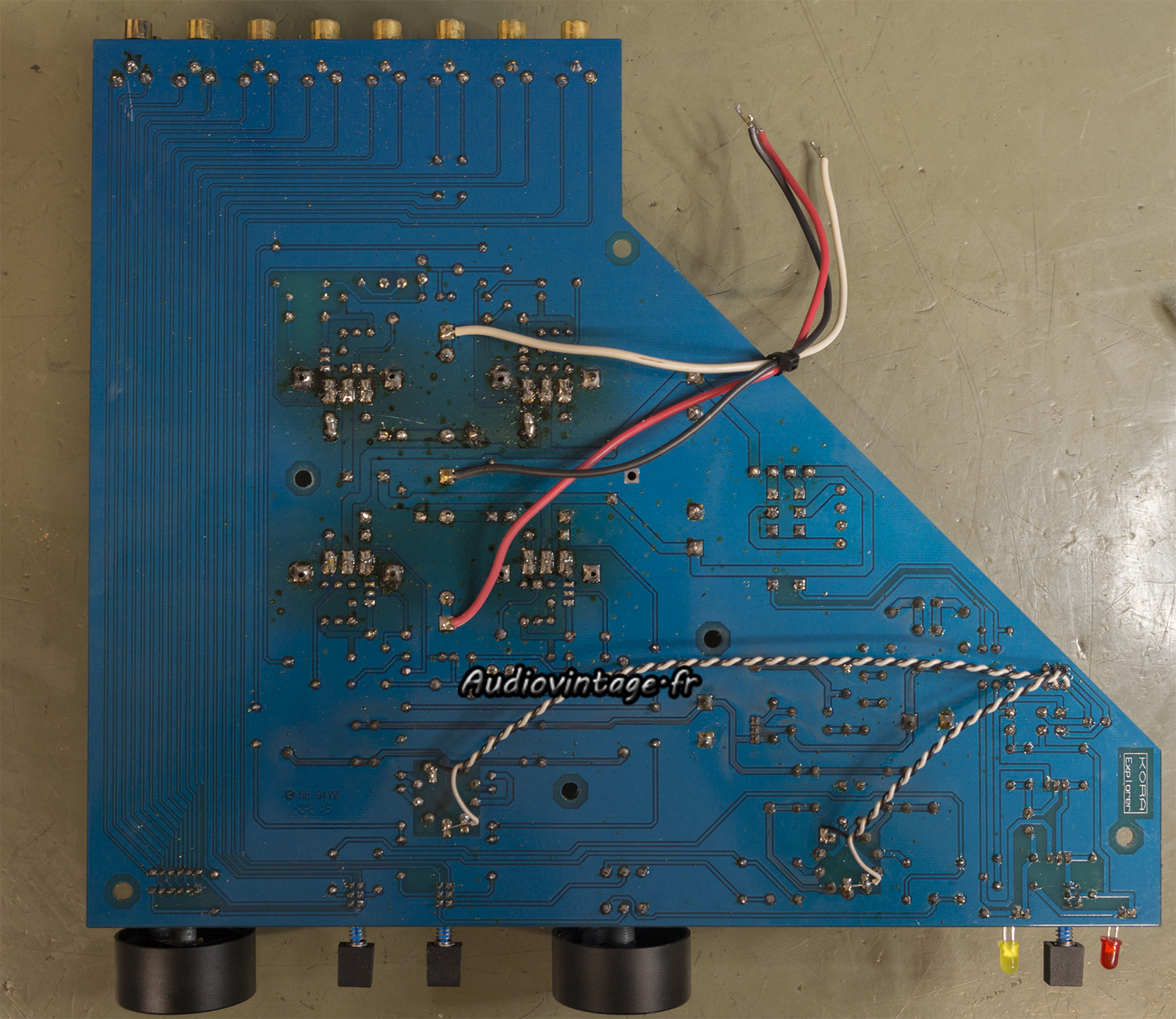

Kora Explorer 90 SI : retrait du circuit principal.
Démontage.

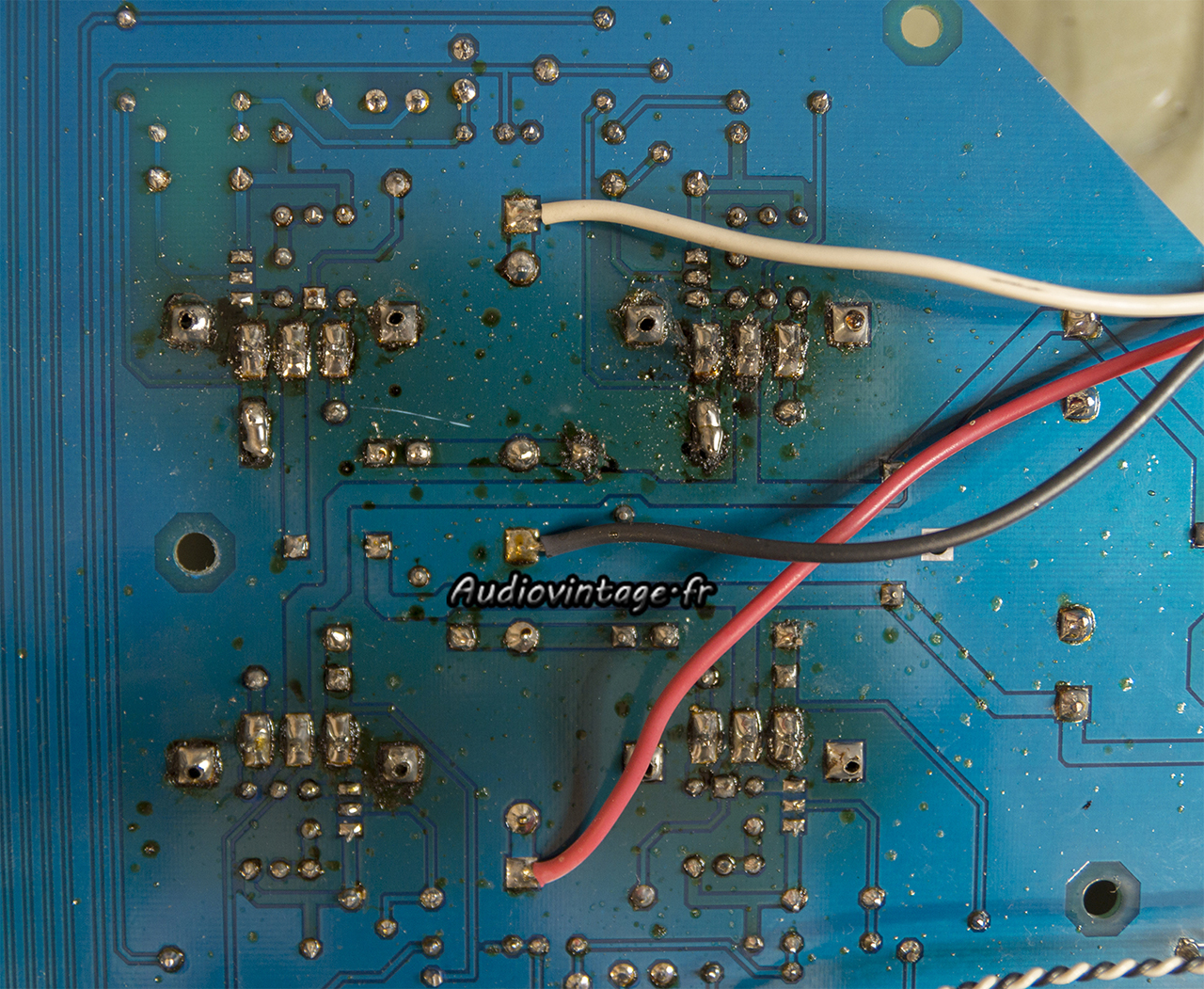

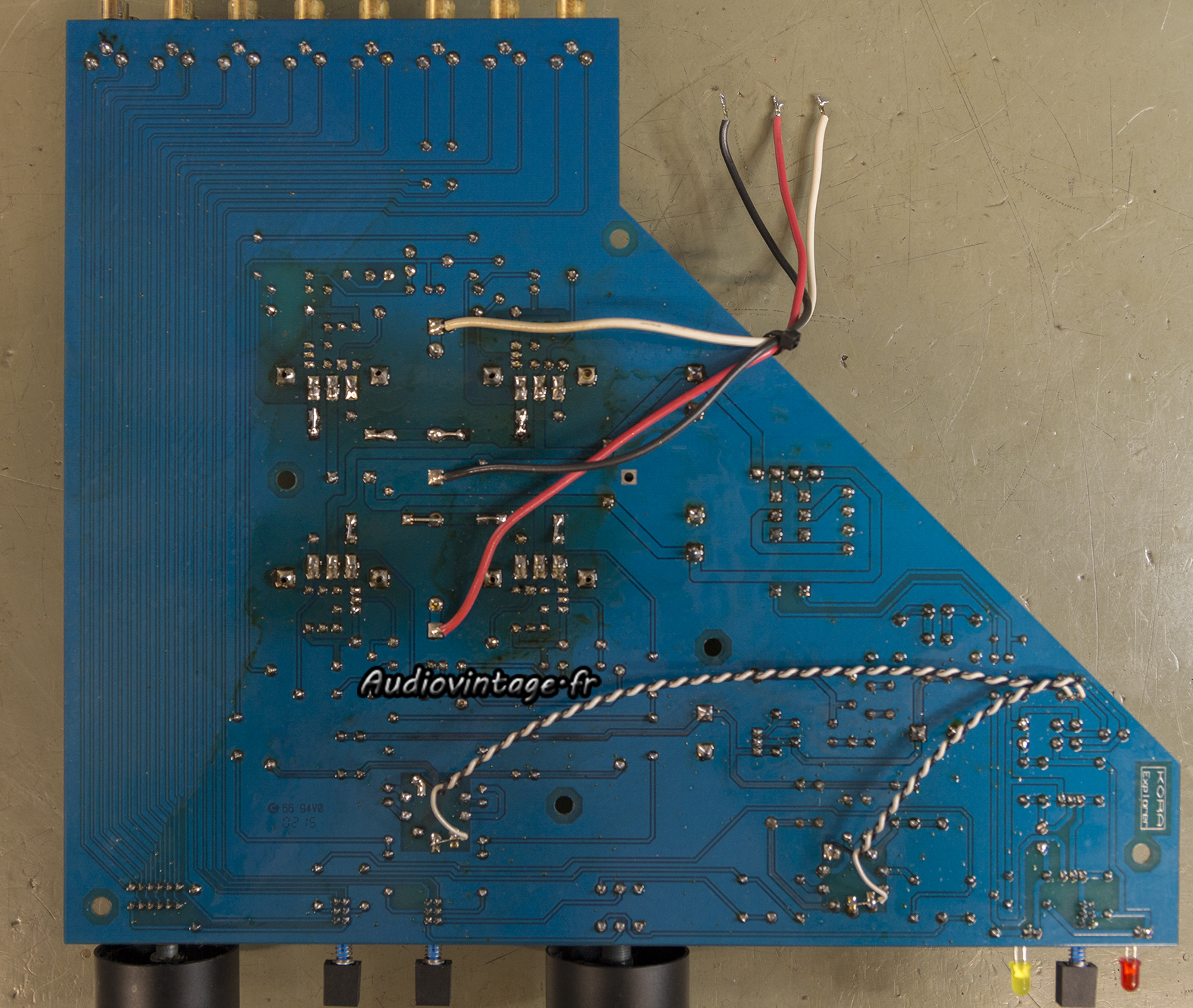

Kora Explorer 90 SI : intervention visible, travail pas très soigné.
Kora Explorer 90 SI : pas très propre !
En effet, ce n’est pas très propre…

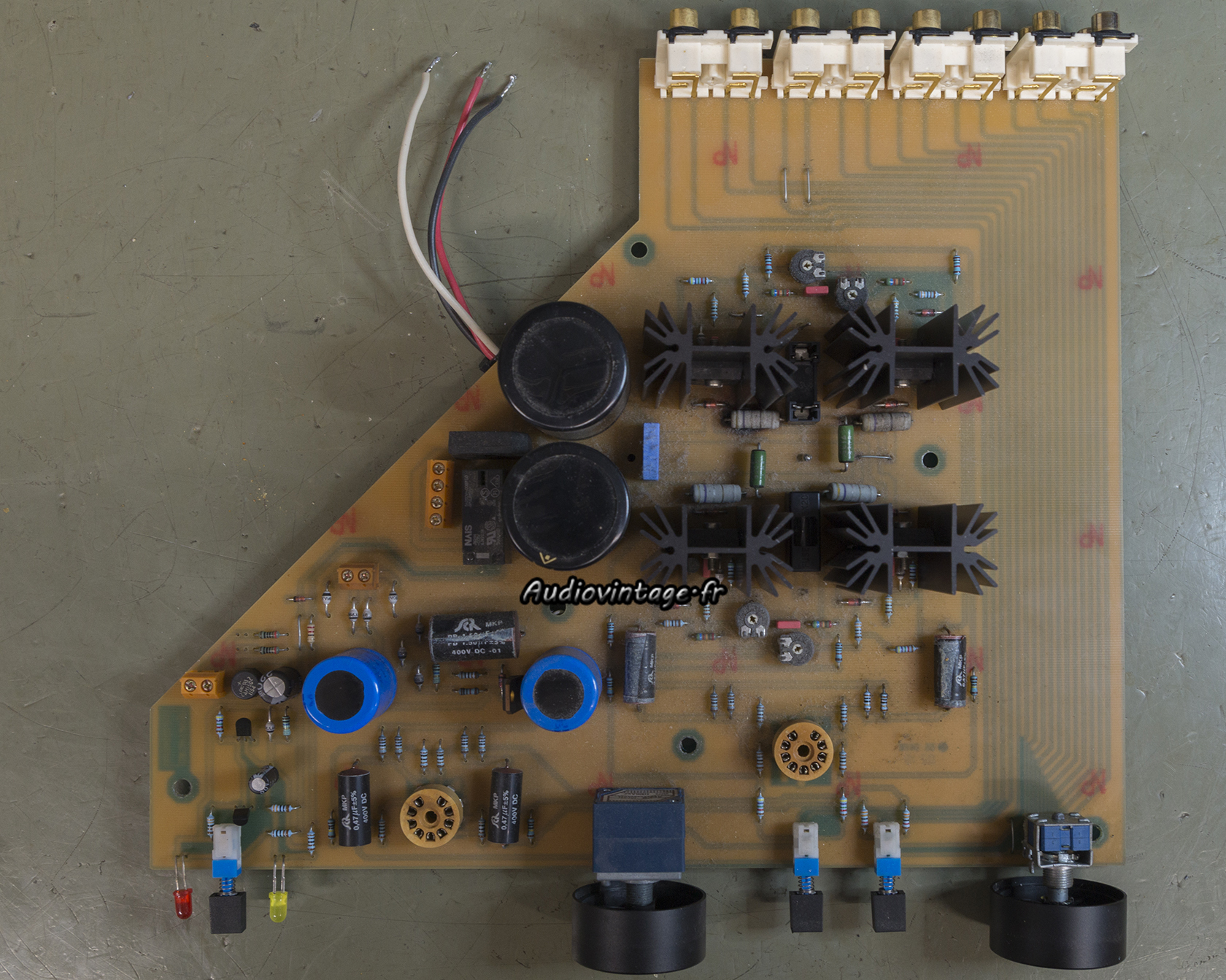

Kora Explorer 90 SI : circuit nettoyé.
Les résistances émettrices sont remplacées, ainsi que tous les condensateurs chimiques dont la dérive est notable.
Le circuit est ensuite nettoyé.

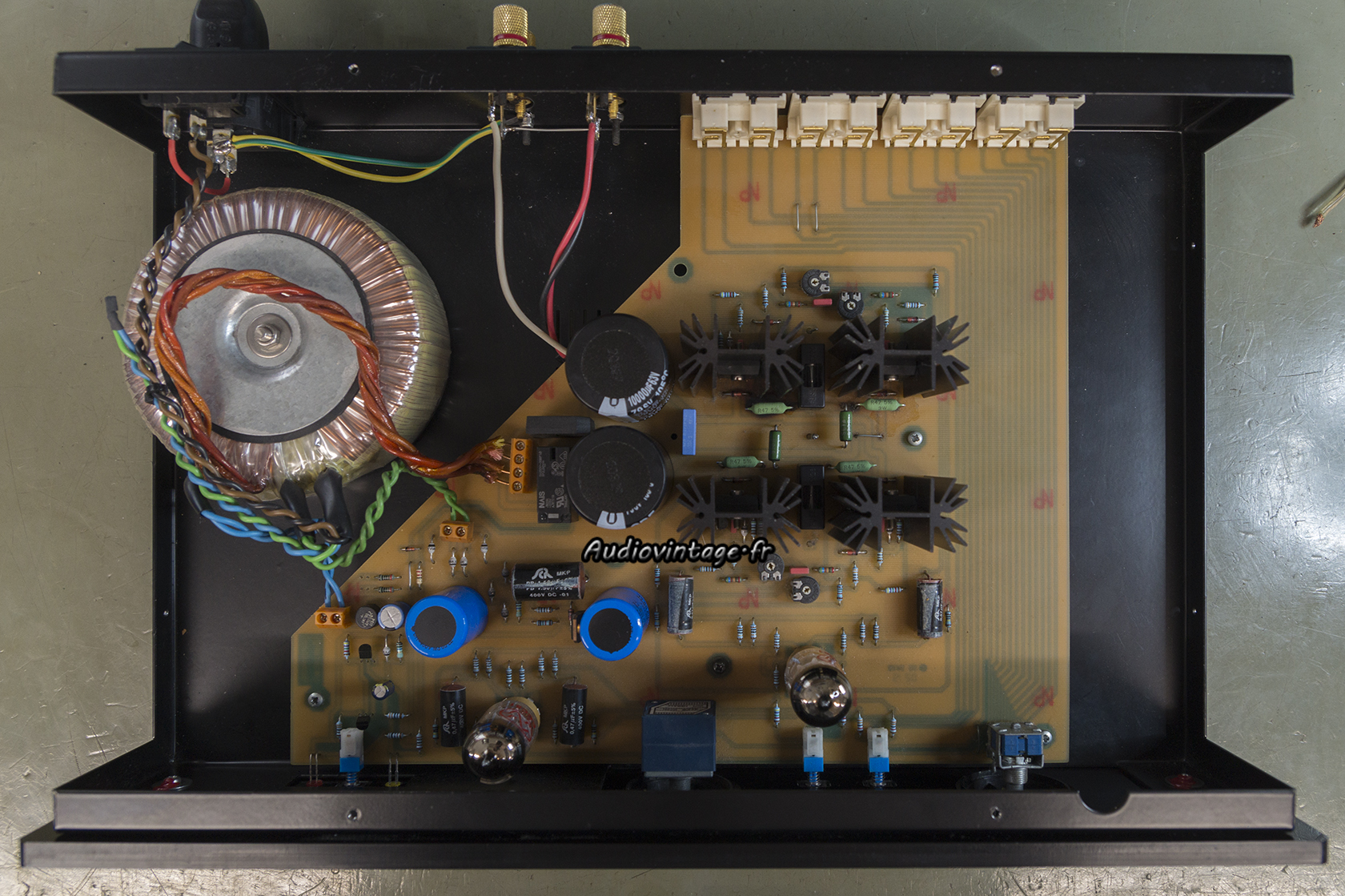

Kora Explorer 90 SI : remonté.
Le tout est remonté, des nouveaux tubes sont mis en place.

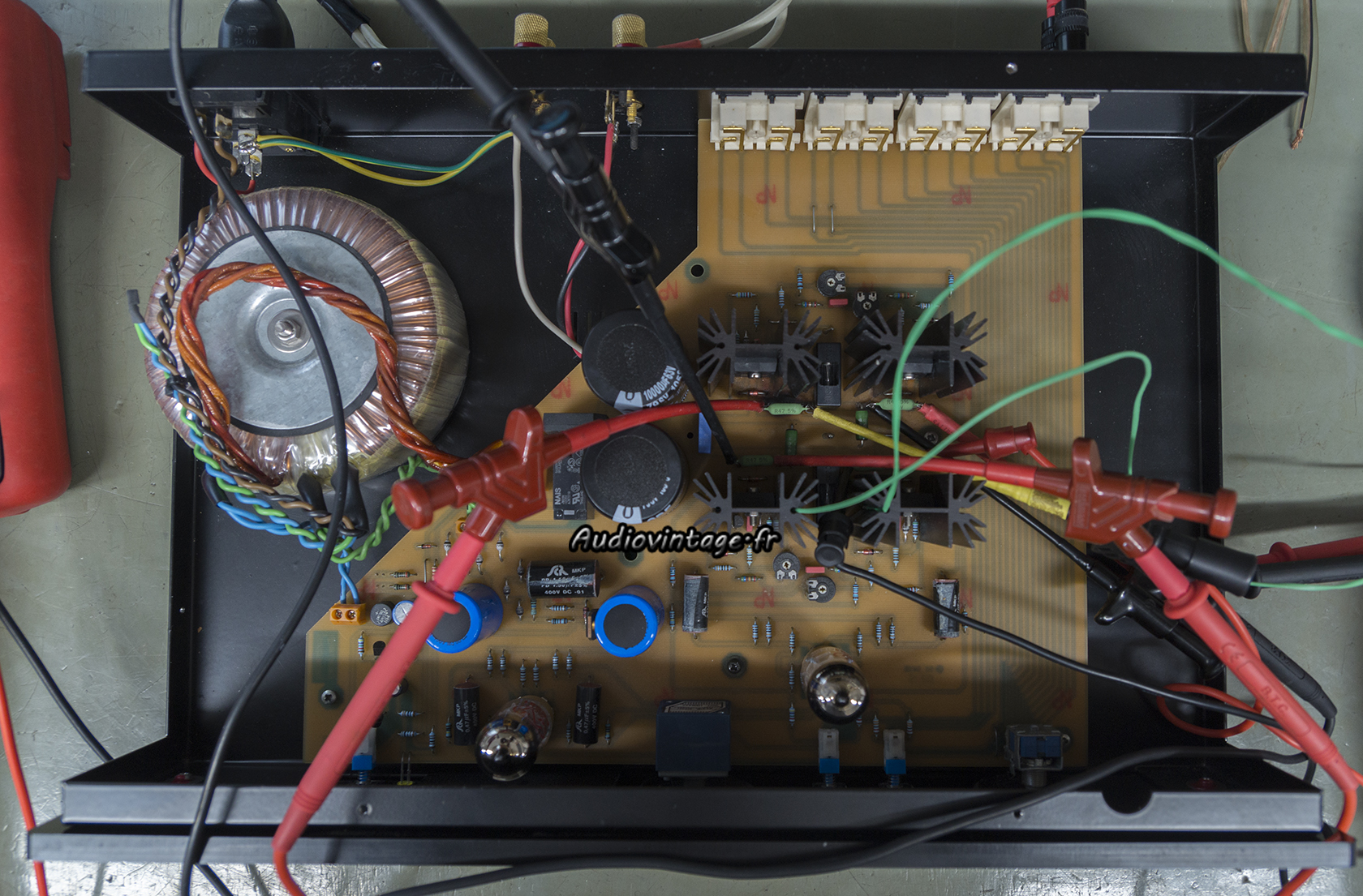

Kora Explorer 90 SI : mesures et réglages.
Lorsque j’ai reçu l’appareil, les courant de repos étaient réglés à environ 20ma. Cela n’est pas suffisant et entraine une distorsion de croisement audible et parfaitement visible au banc (voir les mesures, plus bas).
Les courants de repos ont été ajustés à environ 55ma. Cela permet de descendre la distorsion, et d’avoir une température sur les (trop) petits radiateurs d’environ 30° en idle et d’un peu plus de 50° plein pot.
La photo montre les multimètres pour la mesure et le réglage des courants de repos, ainsi que la présence d’un thermomètre double (les deux fils) verts pour contrôler la température.

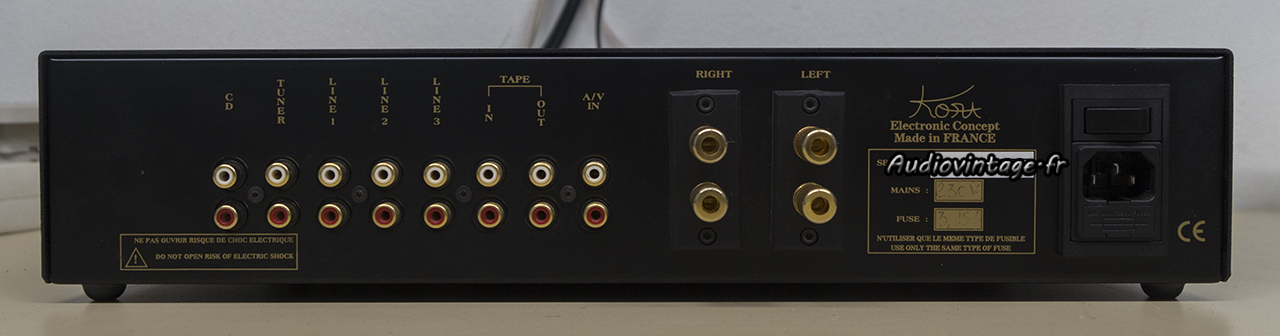

Kora Explorer 90 SI : connectique.
Connectique.

Les mesures au banc :

Kora Explorer 90 SI : distorsion-a-2x1w-sous-8-ohms-avec-bias-a-environ-20ma
Avec un courant de repos d’environ 20ma, la distorsion de croisement est très importante. L’appareil ne chauffe pas, mais ne sonne pas non plus..

Kora Explorer 90 SI : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms, courant de repos réglé à environ 55ma.
Augmenter le courant de repos permettrait de baisser encore cette distorsion, mais cela serait préjudiciable pour la durée de vie de l’appareil (température trop importante).

Kora Explorer 90 SI : distorsion-a-2x45w-sous-8-ohms
Distorsion à 2x45w sous 8 ohms.

Kora Explorer 90 SI : distorsion-a-2x50w-sous-8-ohms
L’écrêtage arrive à environ 2x50w sous 8 ohms.

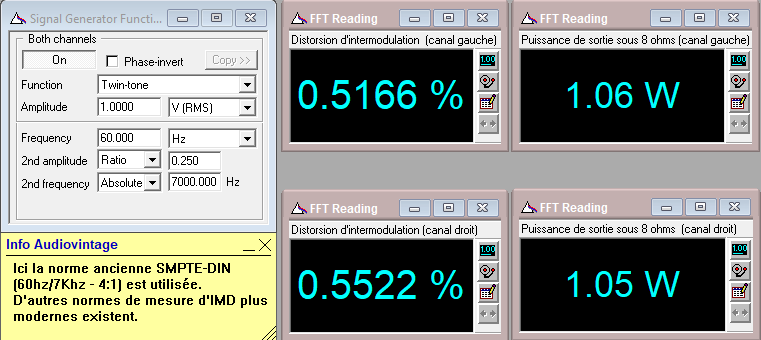

Kora Explorer 90 SI : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

Kora Explorer 90 SI : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD
Puissance de sortie sous 8 ohms, à l’écrêtage en IMD.

Kora Explorer 90 SI : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Kora Explorer 90 SI : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

Kora Explorer 90 SI : rapport-signal-bruit-a-2x45w-sous-8-ohms
Rapport signal bruit à 2x45w sous 8 ohms.

Les mesures à l’oscilloscope :

Kora Explorer 90 SI : signal-carre-a-100hz

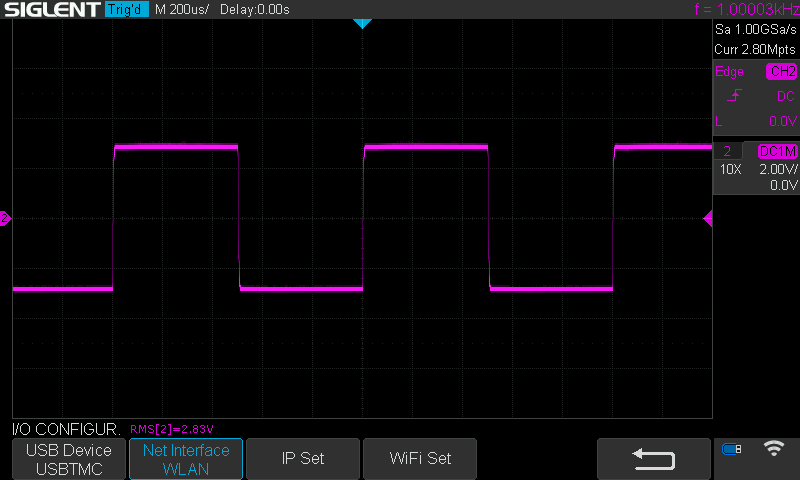

Kora Explorer 90 SI : signal-carre-a-1khz

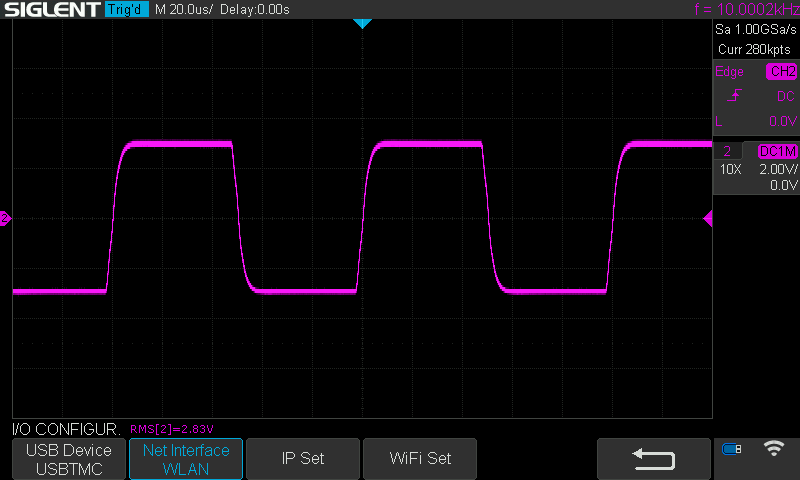

Kora Explorer 90 SI : signal-carre-a-10khz

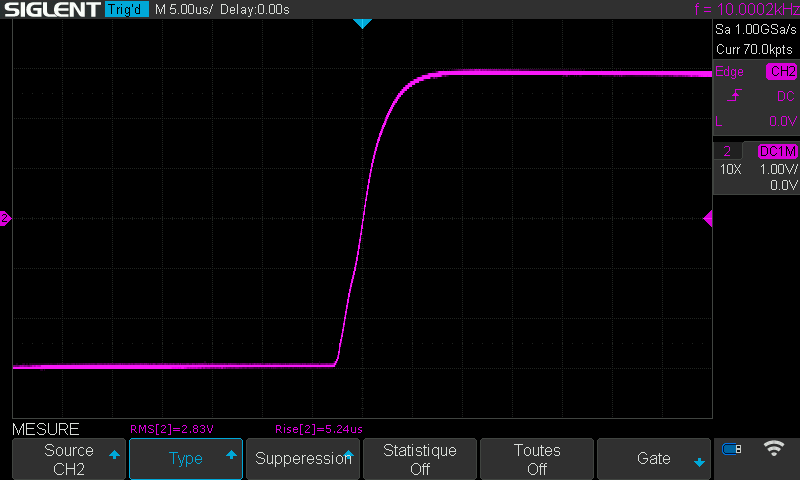

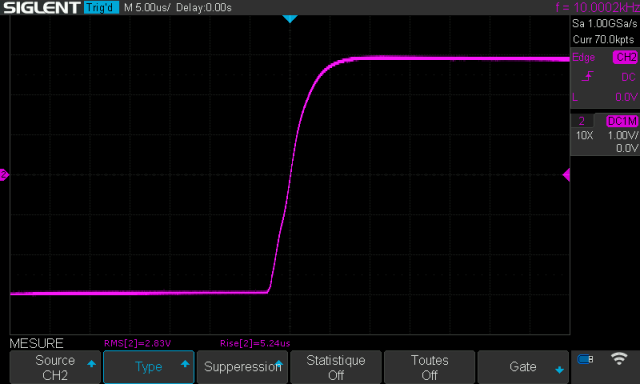

Kora Explorer 90 SI : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
