Je termine l’année 2021 avec la présentation de la révision complète d’un Sansui AU-9500, fleuron de la gamme Sansui dans la catégorie des amplificateurs intégrés durant la première moitié des années 70.

Acquis récemment par son propriétaire actuel, cet AU-9500 « craque » aléatoirement sur un canal.
Il manque quelques vis, le switch permettant de modifier l’impédance de l’entrée phono 2 est légèrement abimé (mais parfaitement opérationnel), un transistor a été remplacé façon « bricolage » sur l’étage de tonalité (c’est-à-dire en coupant les pattes de l’original pour y souder les pattes du nouveau).

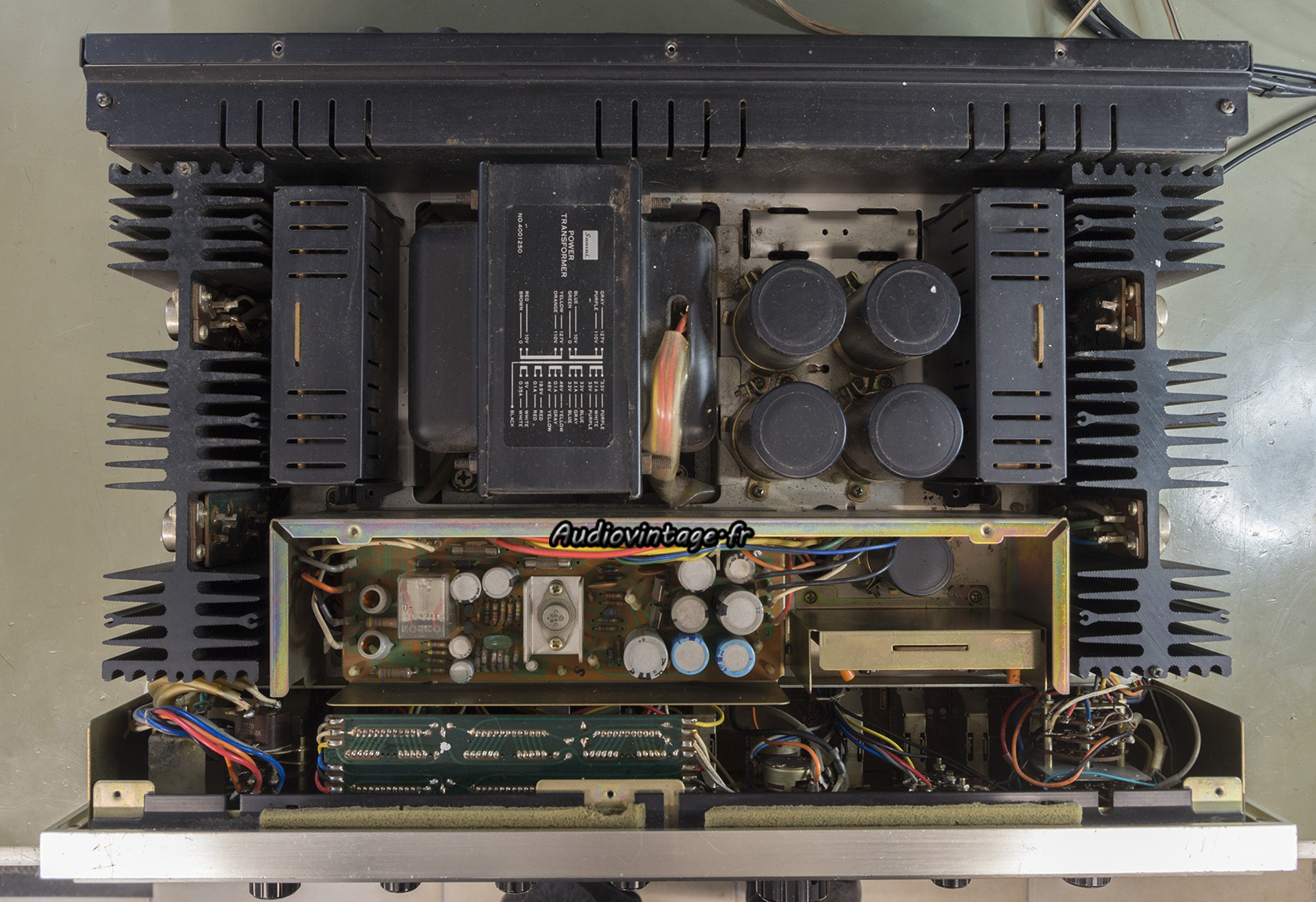

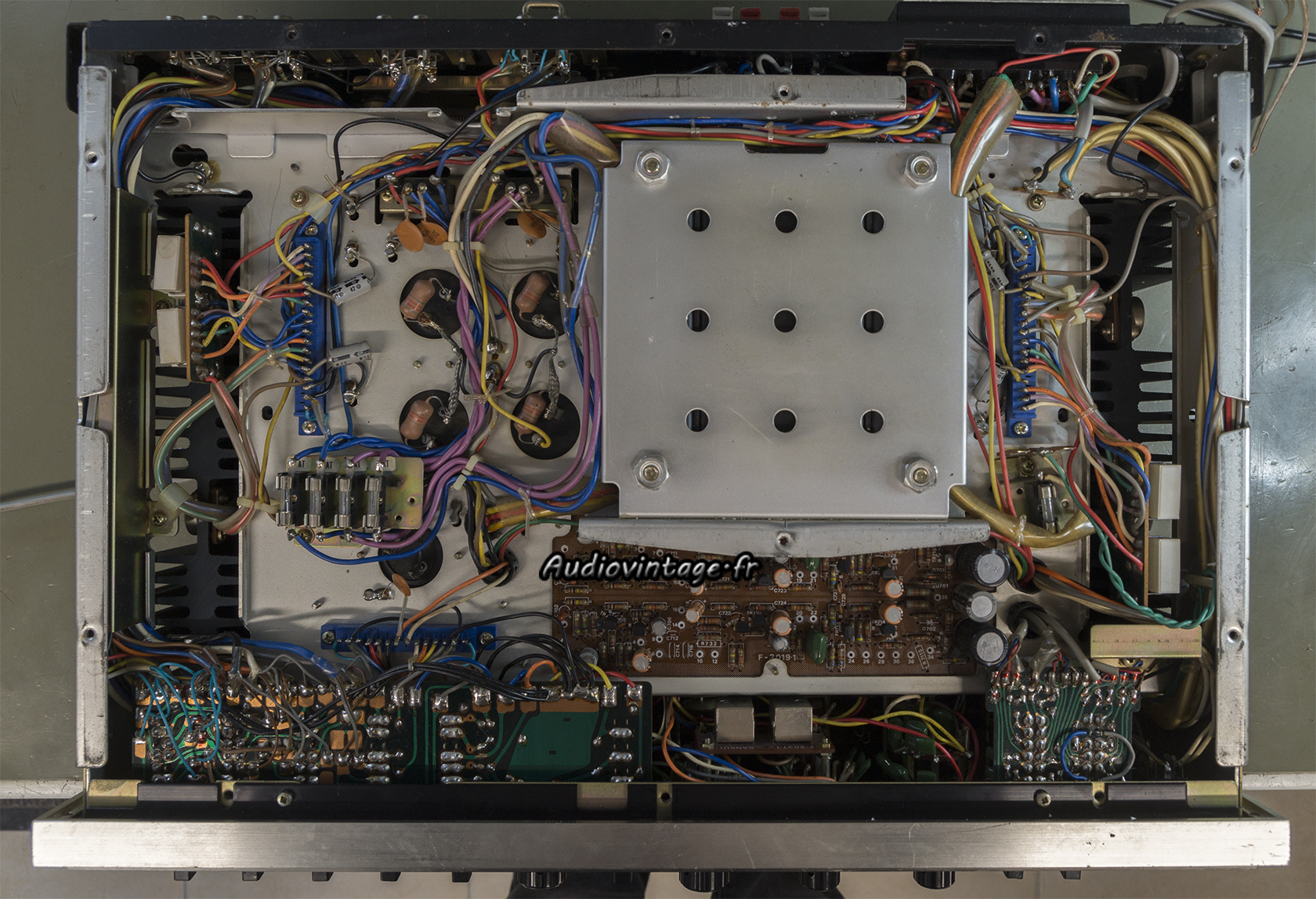

Pour le reste, il est dans son état d’origine et il va avoir droit à une révision complète.

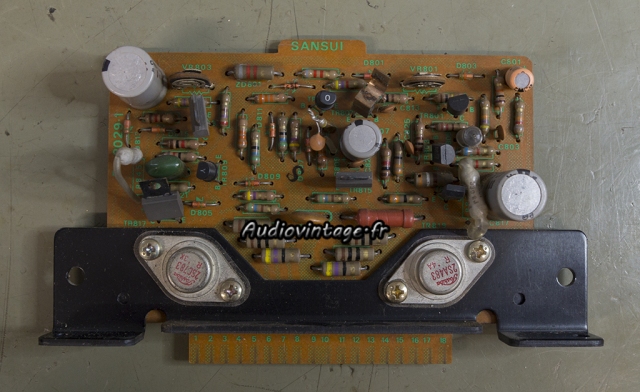

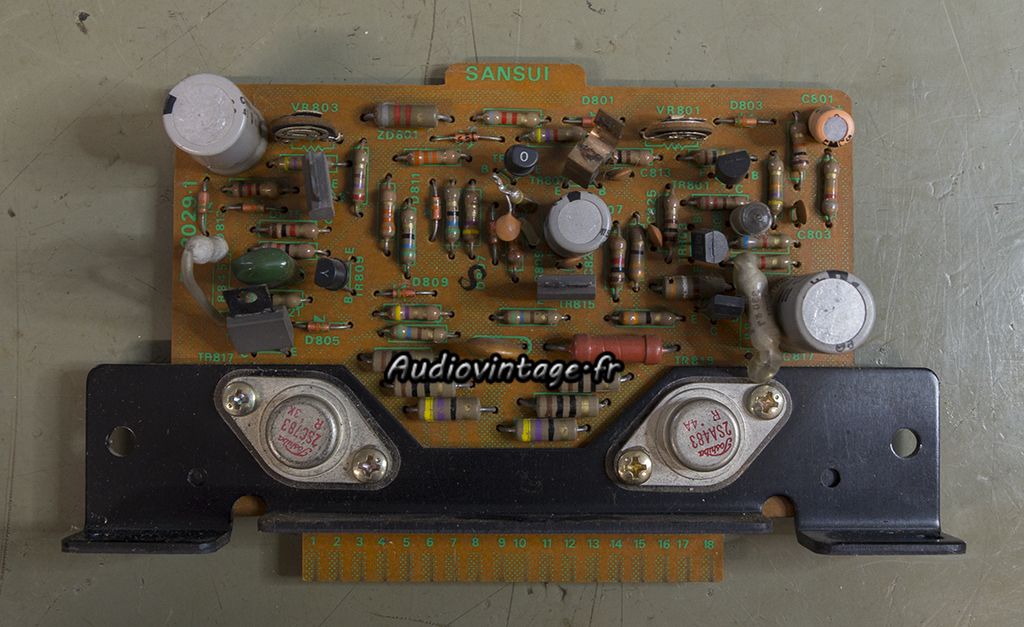

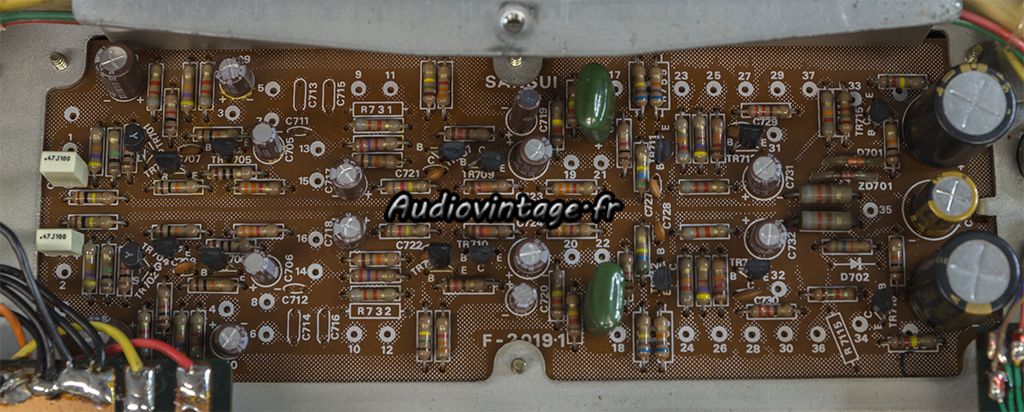

Voici un des circuits « drivers ».

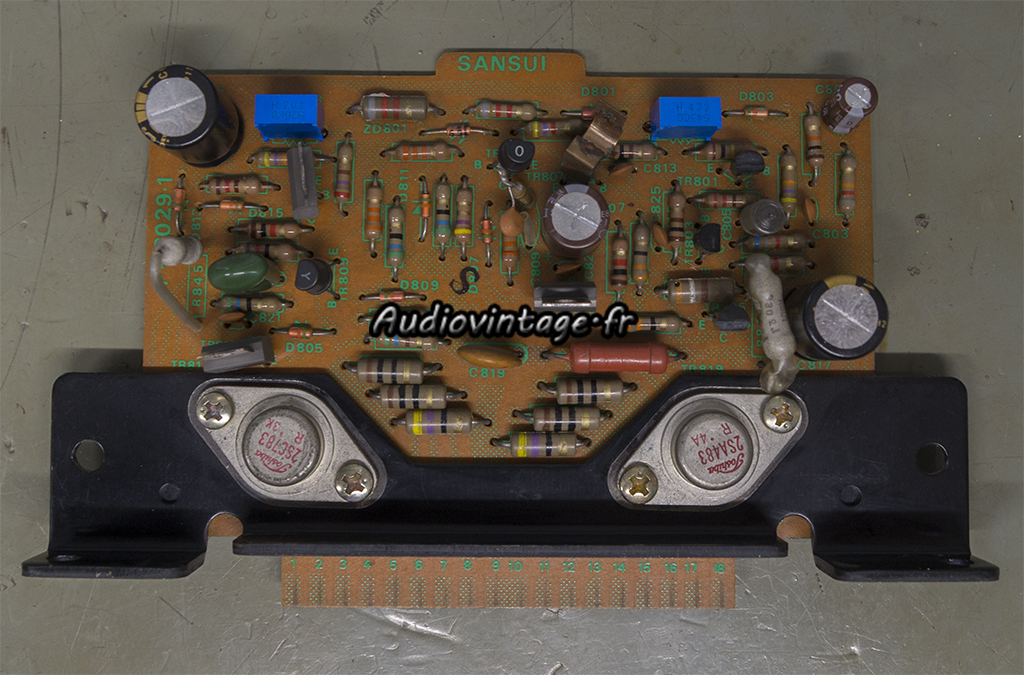

Tous les condensateurs chimiques sont remplacés, ainsi que les résistances d’ajustages des courants de repos et offset et certains transistors.
Le second circuit reçoit des soins identiques.

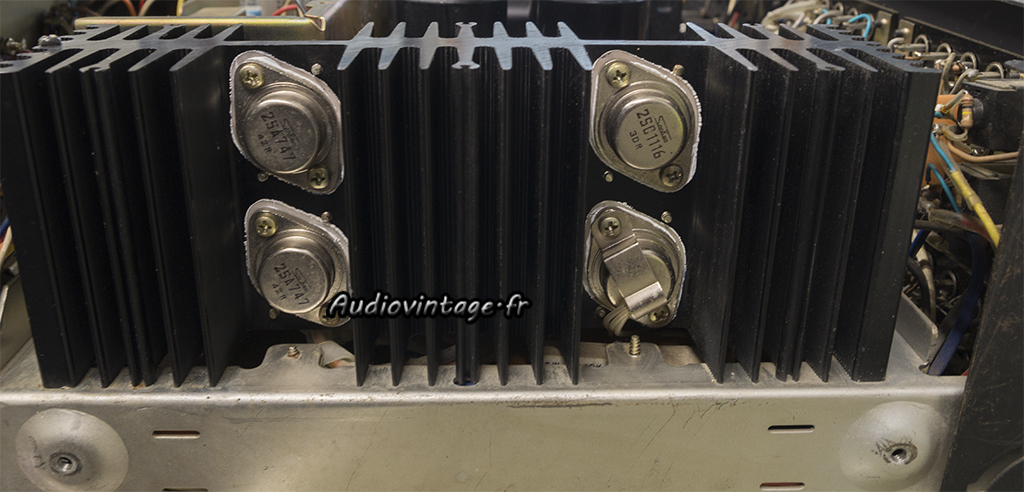

Tous les transistors de puissances sont retirés, nettoyés, testés, puis remontés sur des micas d’isolation neufs et de la graisse fraîche.

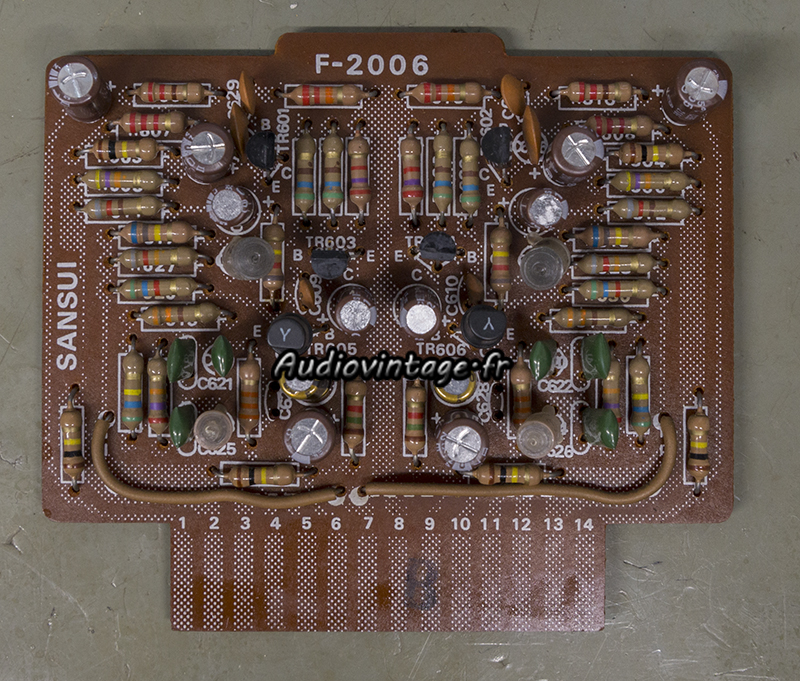

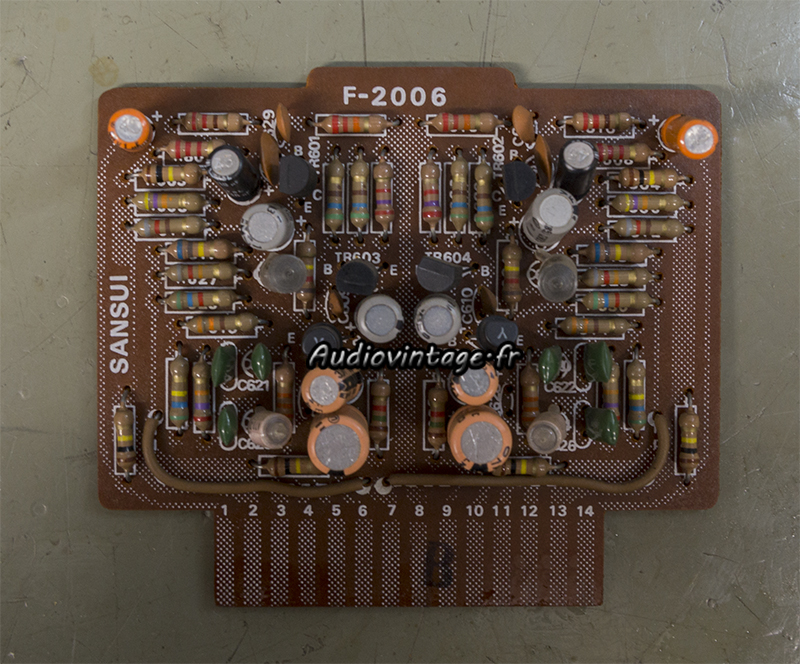

Le circuit phono.

Tous les condensateurs chimiques et les transistors « problématiques » sont remplacés.

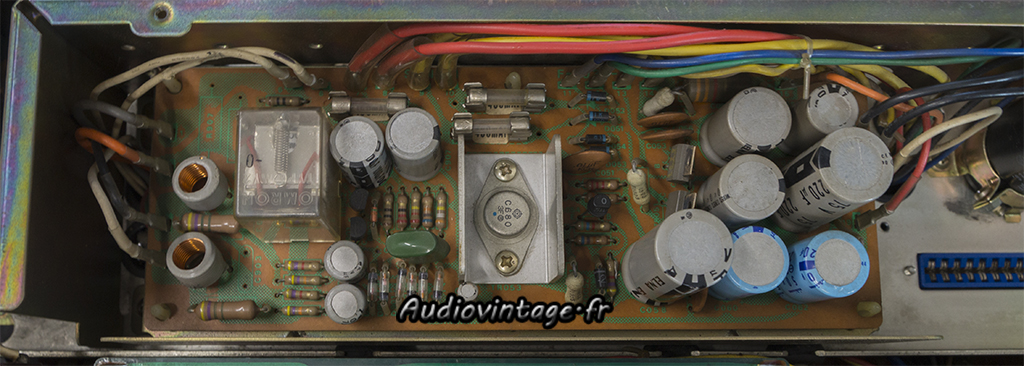

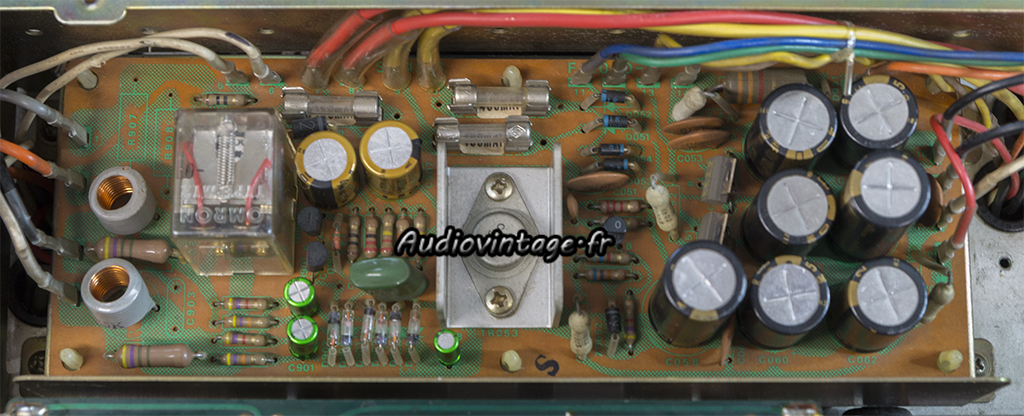

Le circuit de protection et d’alimentation.

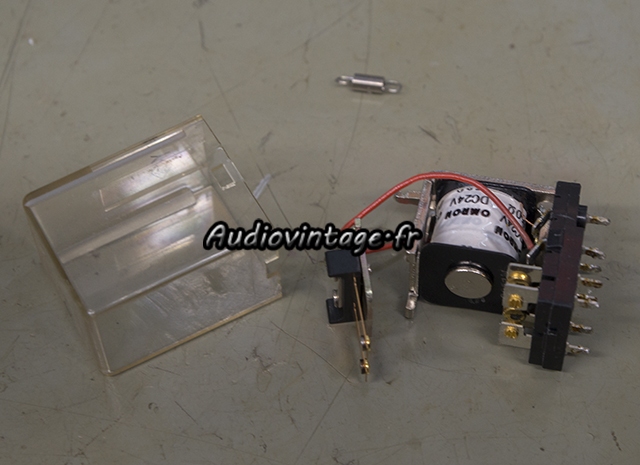

Le relais est retiré, ouvert, ses contacts désoxydés. Il sera connecté à une alimentation pour vérifier que ses contacts affichent une résistance nulle ou presque une fois déclenché.

Le relais est remis en place. Tous les condensateurs chimiques sont remplacés.

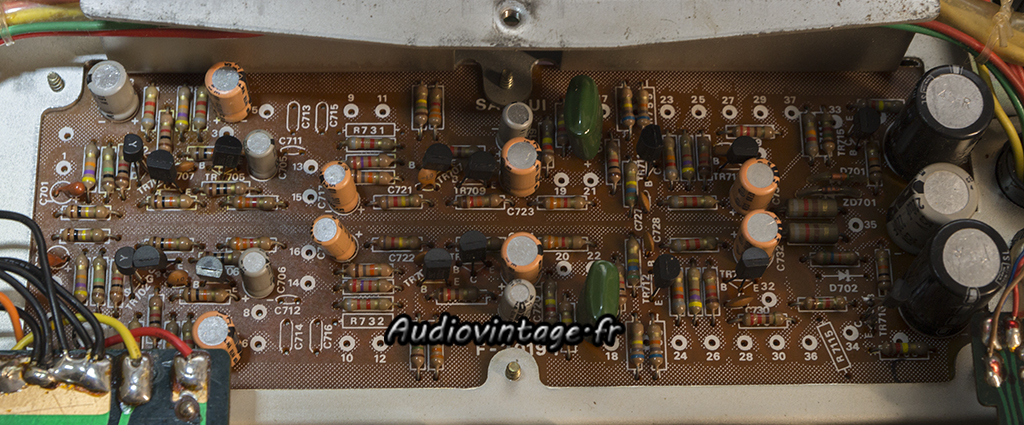

Le circuit de tonalité.

Tous les condensateurs chimiques sont remplacés ainsi que la quasi-totalité des transistors (il ne reste plus que les deux transistors fet d’origine).

Les gros condensateurs de filtrage d’alimentations ont été testés et sont encore en très bon état. Il restent donc en place. Connecteurs, commandes, potentiomètres sont nettoyés. Les courant de repos et offset sont ajustés.

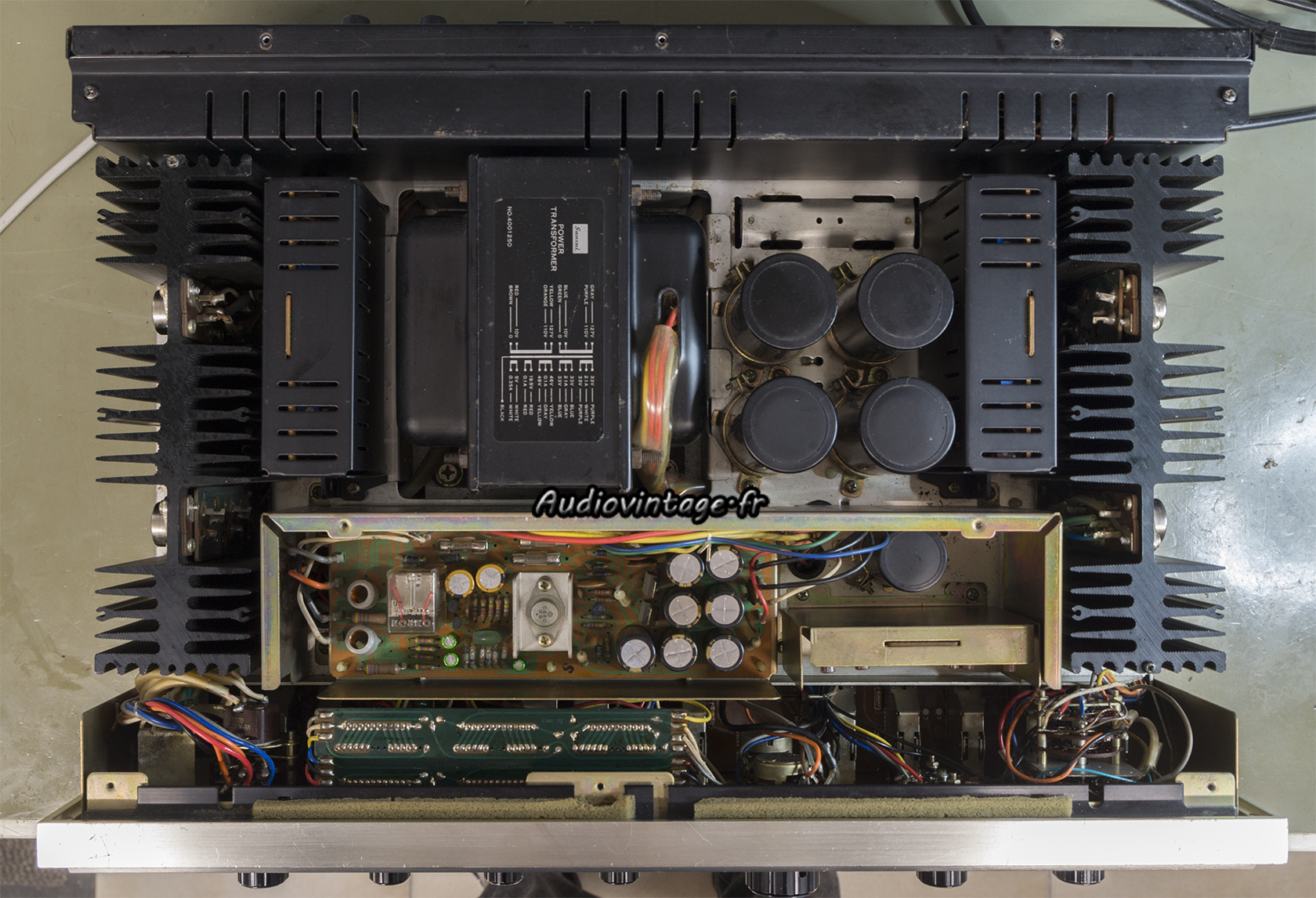

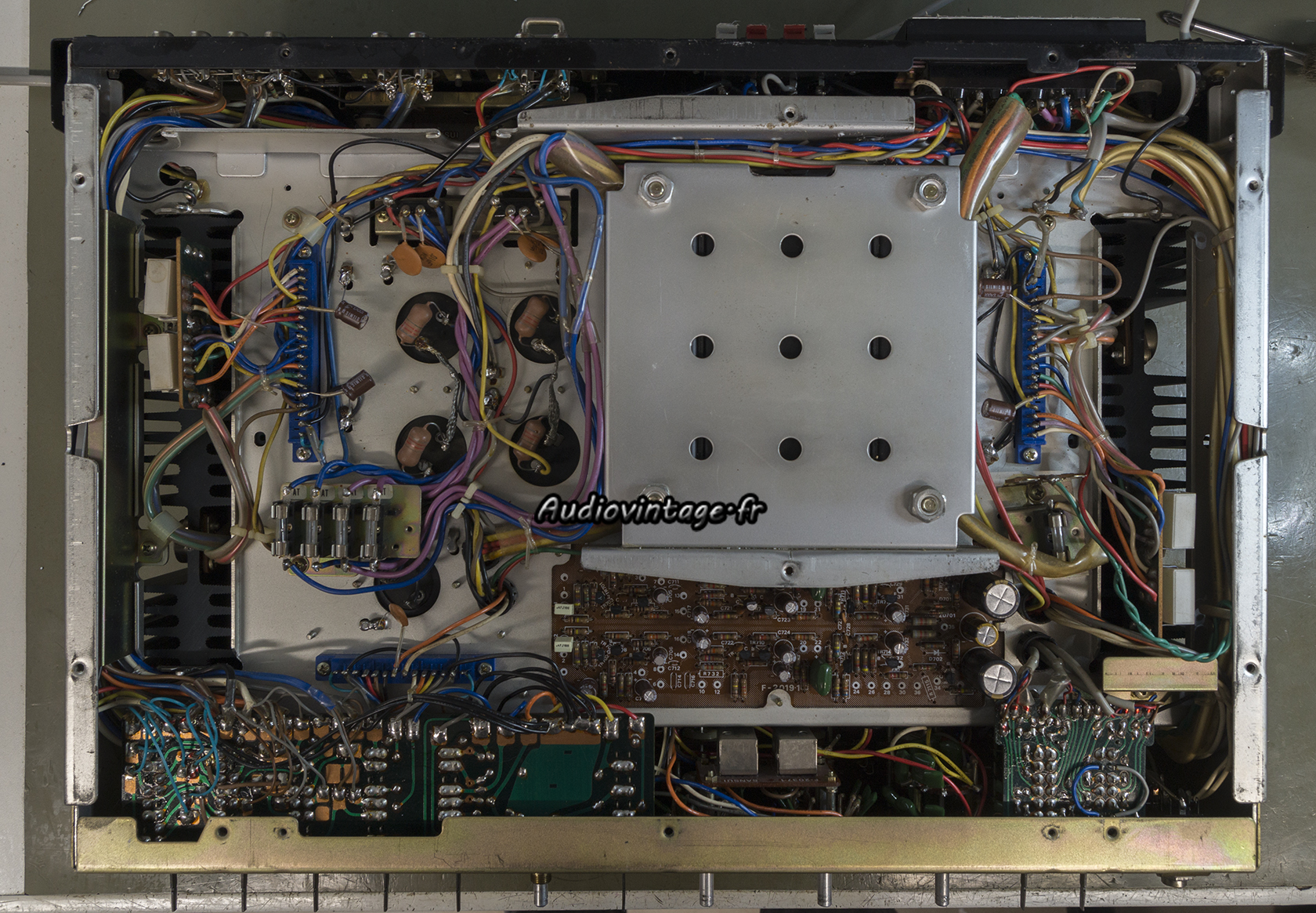

Les blindages sont remis en place (sauf l’un d’entre eux resté chez le propriétaire).

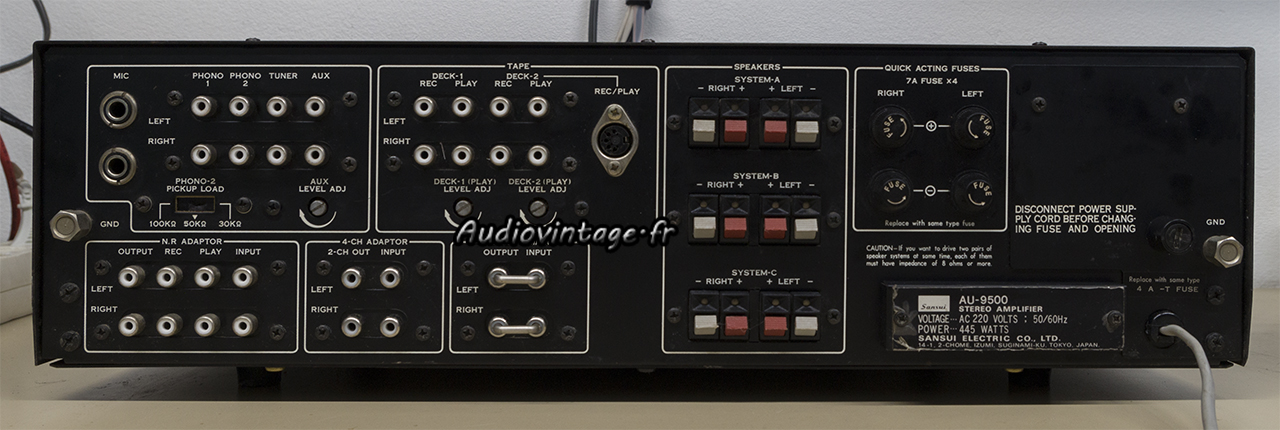

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x80w sous 8 ohms, entrée aux, tone defeat.

IMD à 2x1w sous 8 ohms, entrée aux, tone defeat.

Puissance de sortie sous 8 ohms à l’écrêtage en IMD, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre 50hz activé, puis filtre 100hz activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre 6kz activé, puis filtre 12khz activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi (150hz/750hz/6khz).

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x80w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

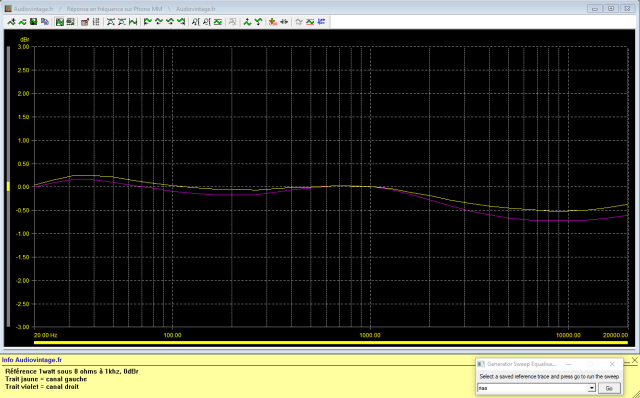

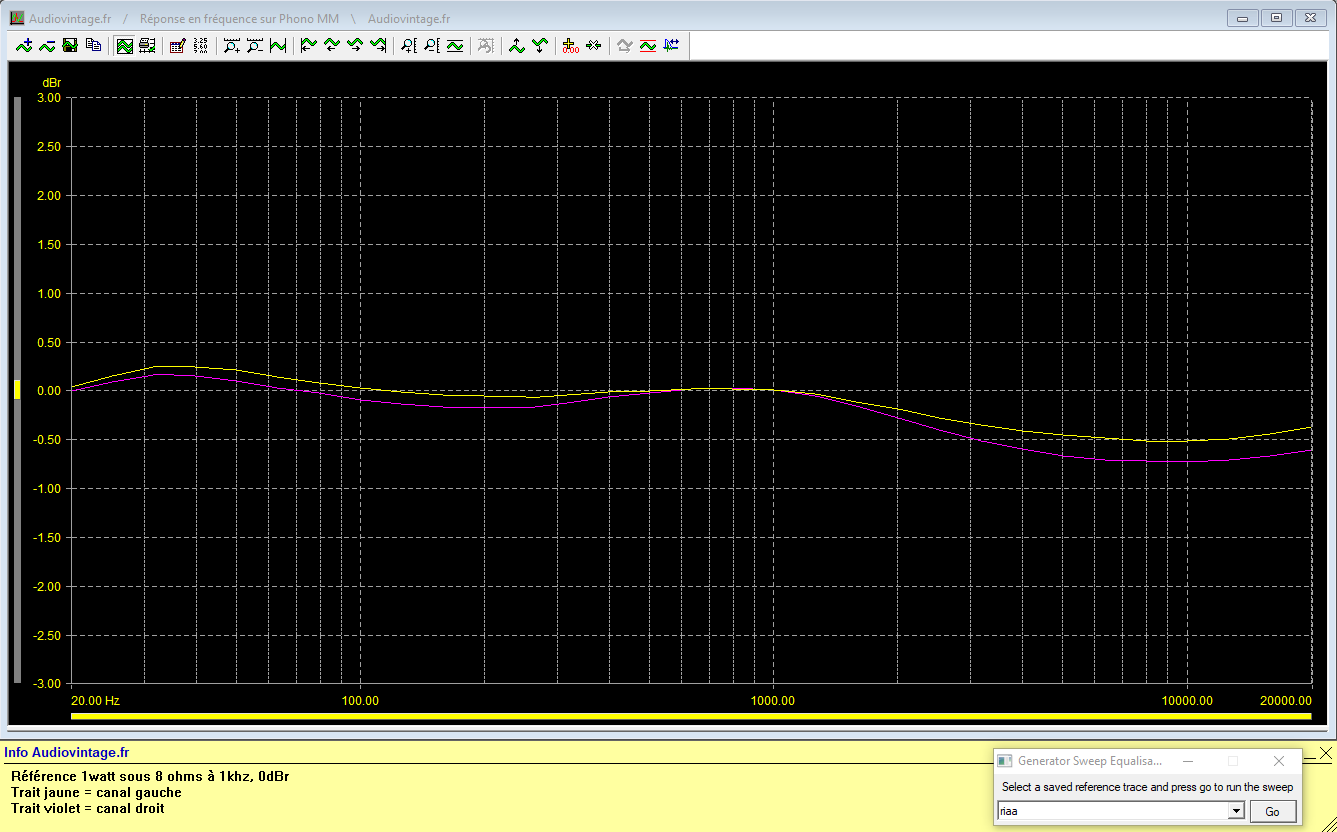

réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

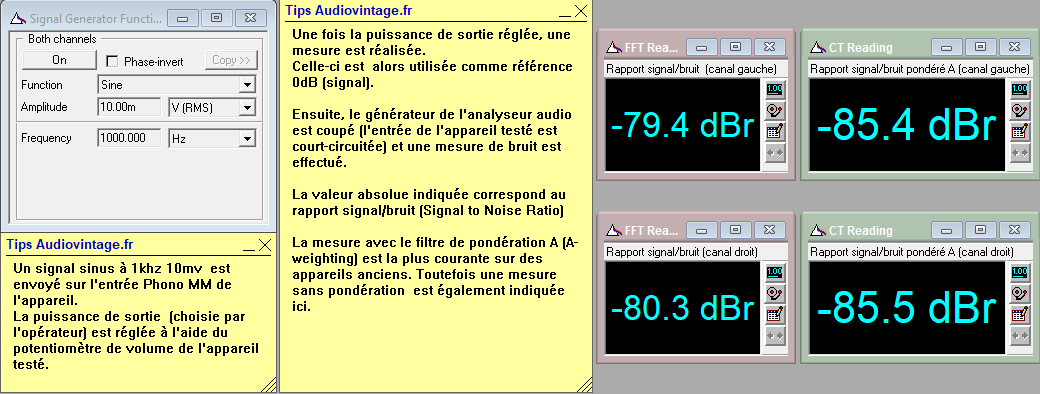

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

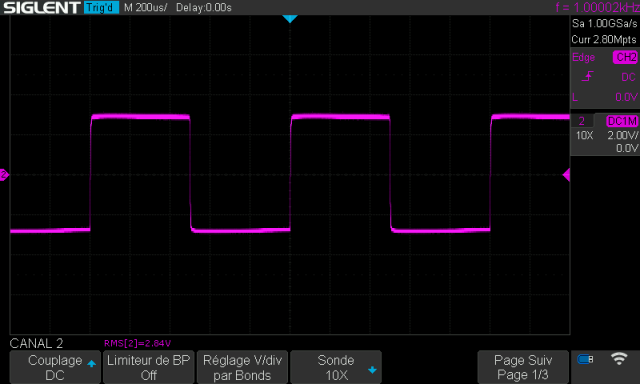

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
