Marantz 7T

Marantz 7T : très bel exemplaire.
Il s’agit toujours d’un de mes préamplificateurs préférés, voici donc un Marantz 7T accueilli à l’atelier pour sa remise en état.

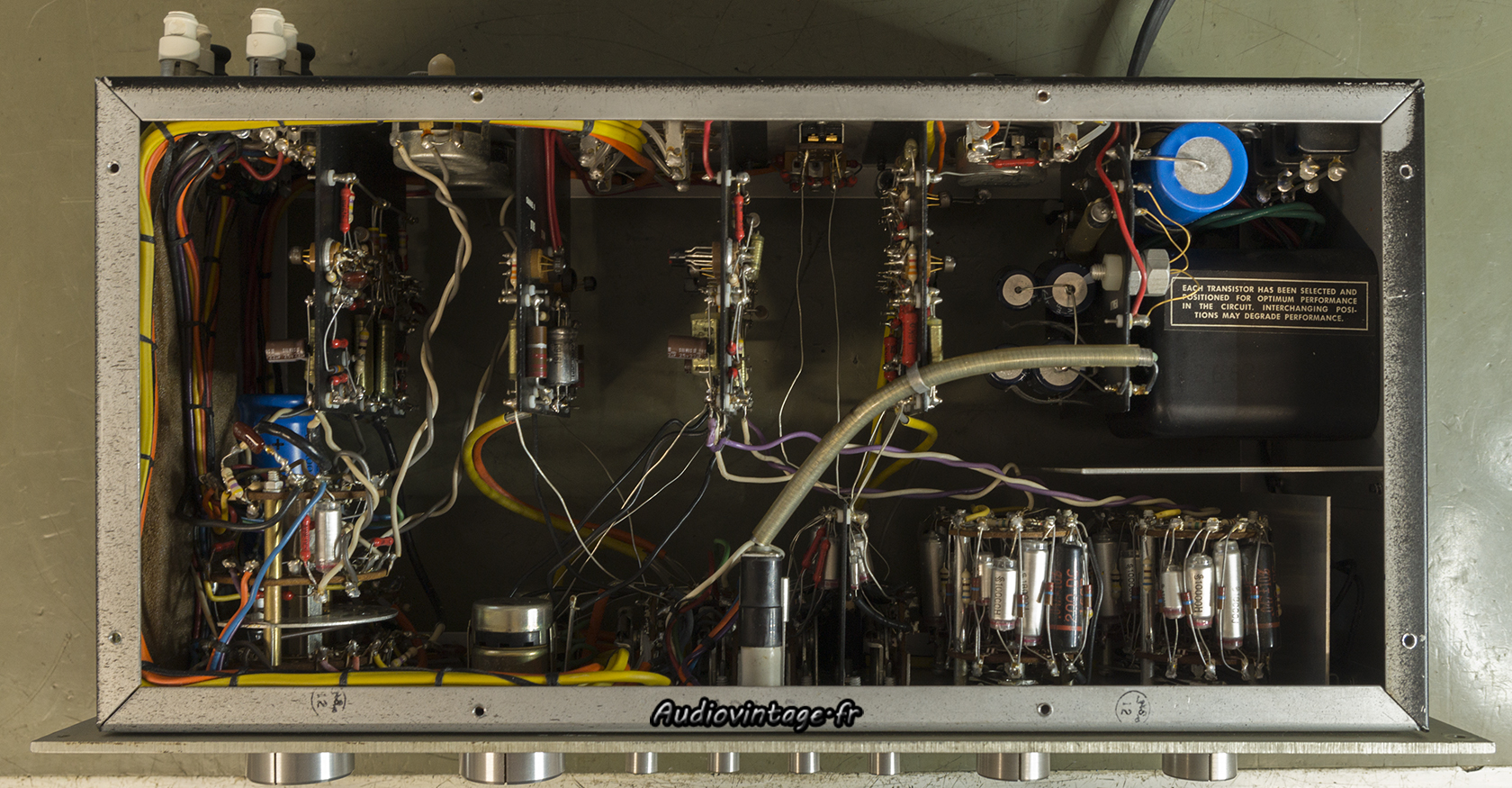

Marantz 7T : à son arrivée.

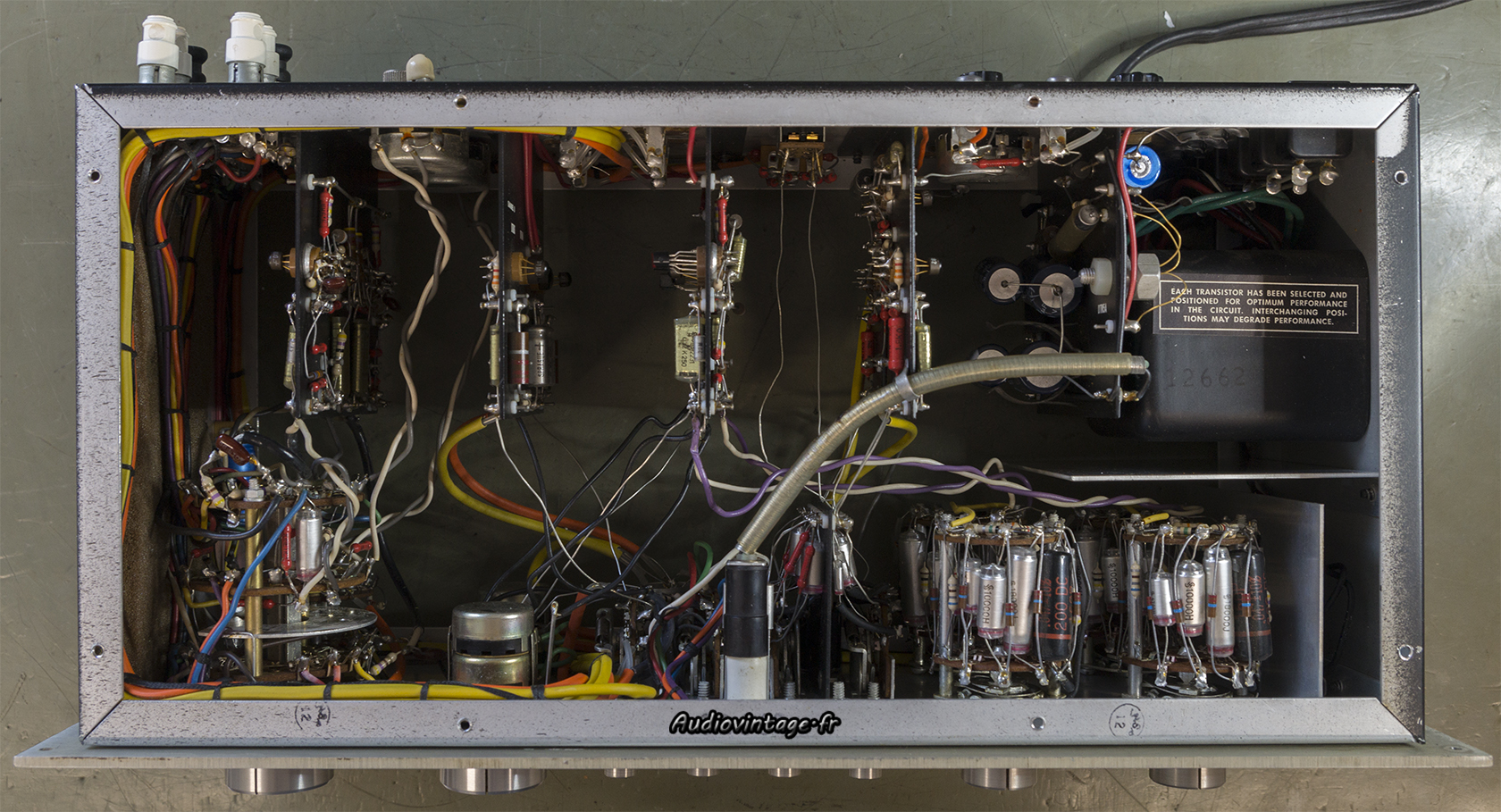

Marantz 7T : à son arrivée.
L’appareil est en bel état. Il a déjà eu droit à une intervention avec le remplacement des condensateurs chimiques de grosse valeur, pas toujours avec des composants de qualité. J’y reviendrai.
Curieusement, les petites valeurs comme les Sprague axiaux sont toujours présents.

Des mesures avant intervention montrent deux soucis distincts.

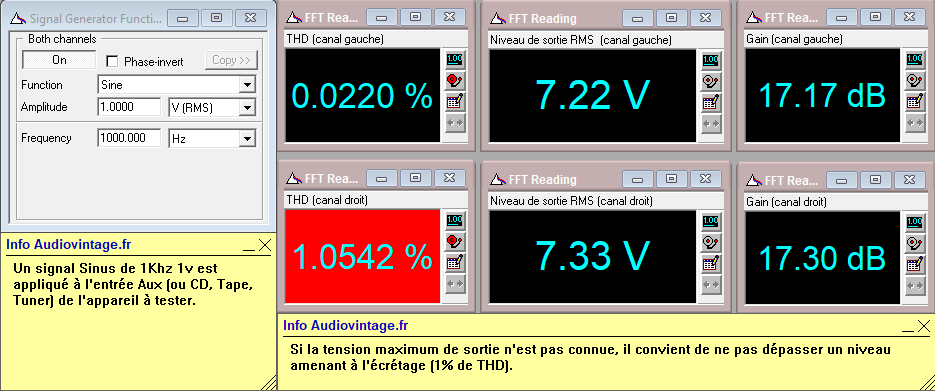

Marantz 7T : distorsion-a-7v-en-sortie-entree-aux-probleme
Le 7T est théoriquement capable d’un niveau de sortie avoisinant les 10v avec une distorsion relativement fiable.
On voit ici qu’un canal n’est absolument pas en raccord avec l’autre et qu’il écrête dès 7v.

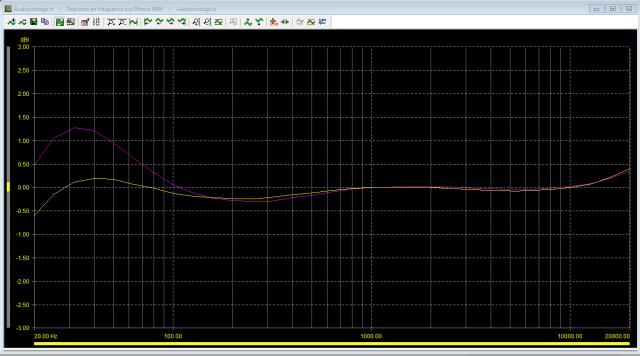

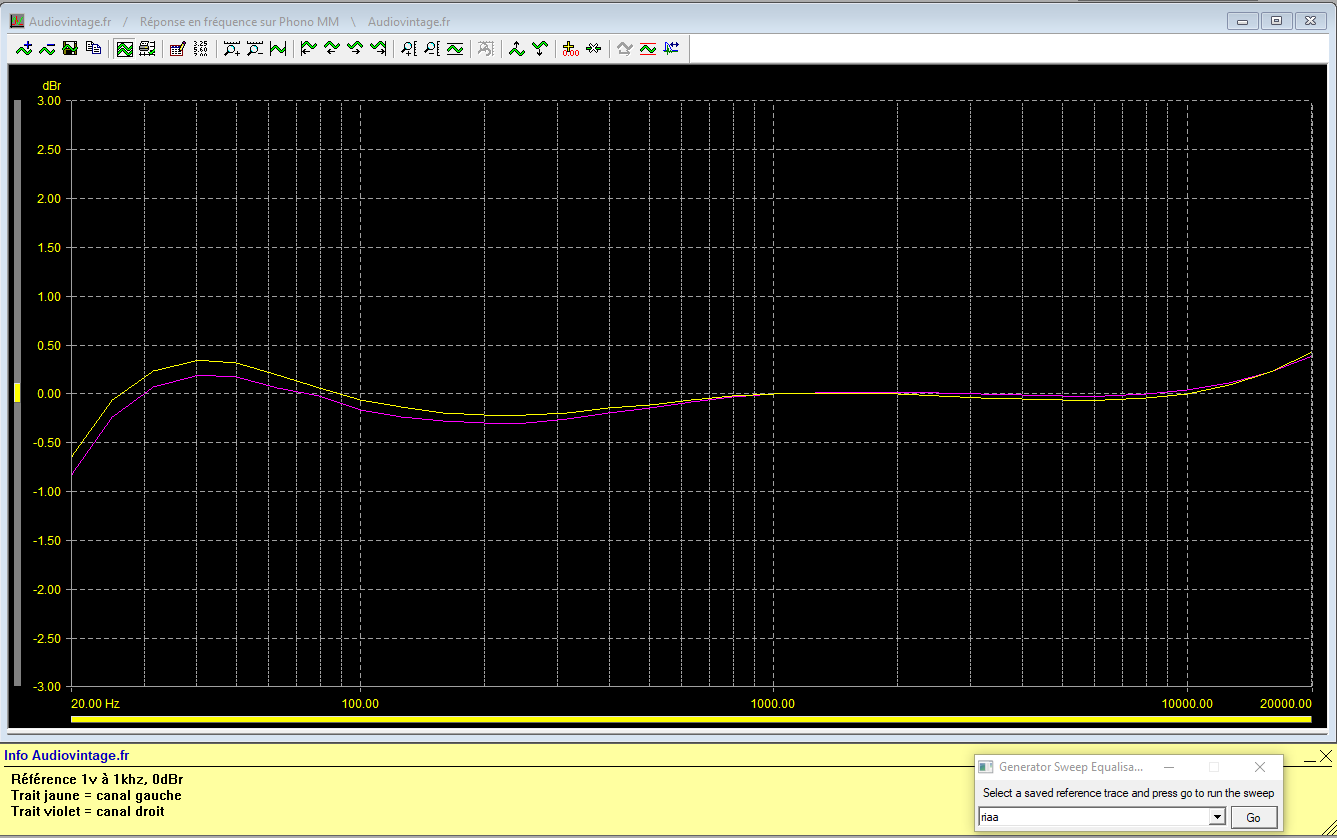

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-phono-probleme

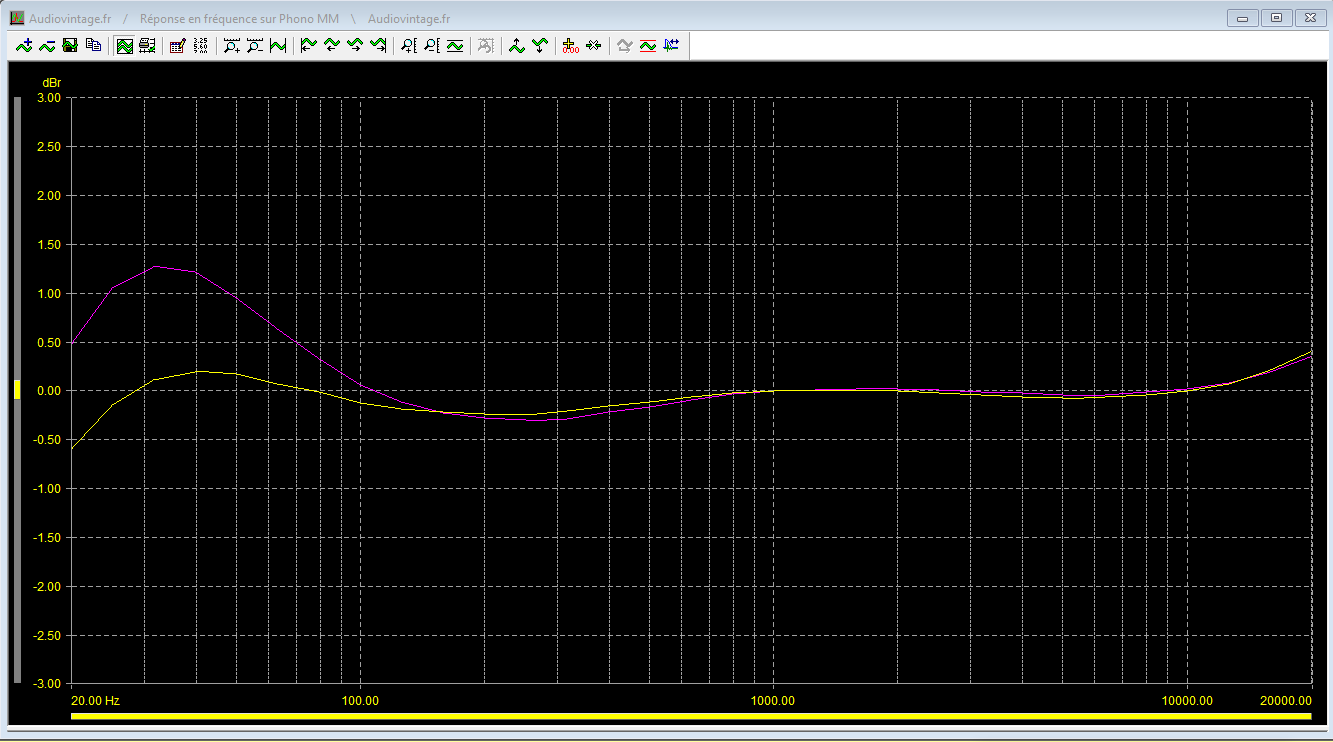

La réponse en fréquence sur l’étage phono montre aussi un problème, avec une remontée curieuse du grave sur le canal droit. Sur un 7T, une telle différence n’est pas normale

Ces problèmes pourraient passés inaperçus (du moins pendant un moment) si je ne prenait pas le soin de faire les mesures nécessaires.
La révision d’appareils hifi anciens comme celui-ci ne se résume pas à remplacer des condensateurs chimiques comme on peut le voir trop souvent !

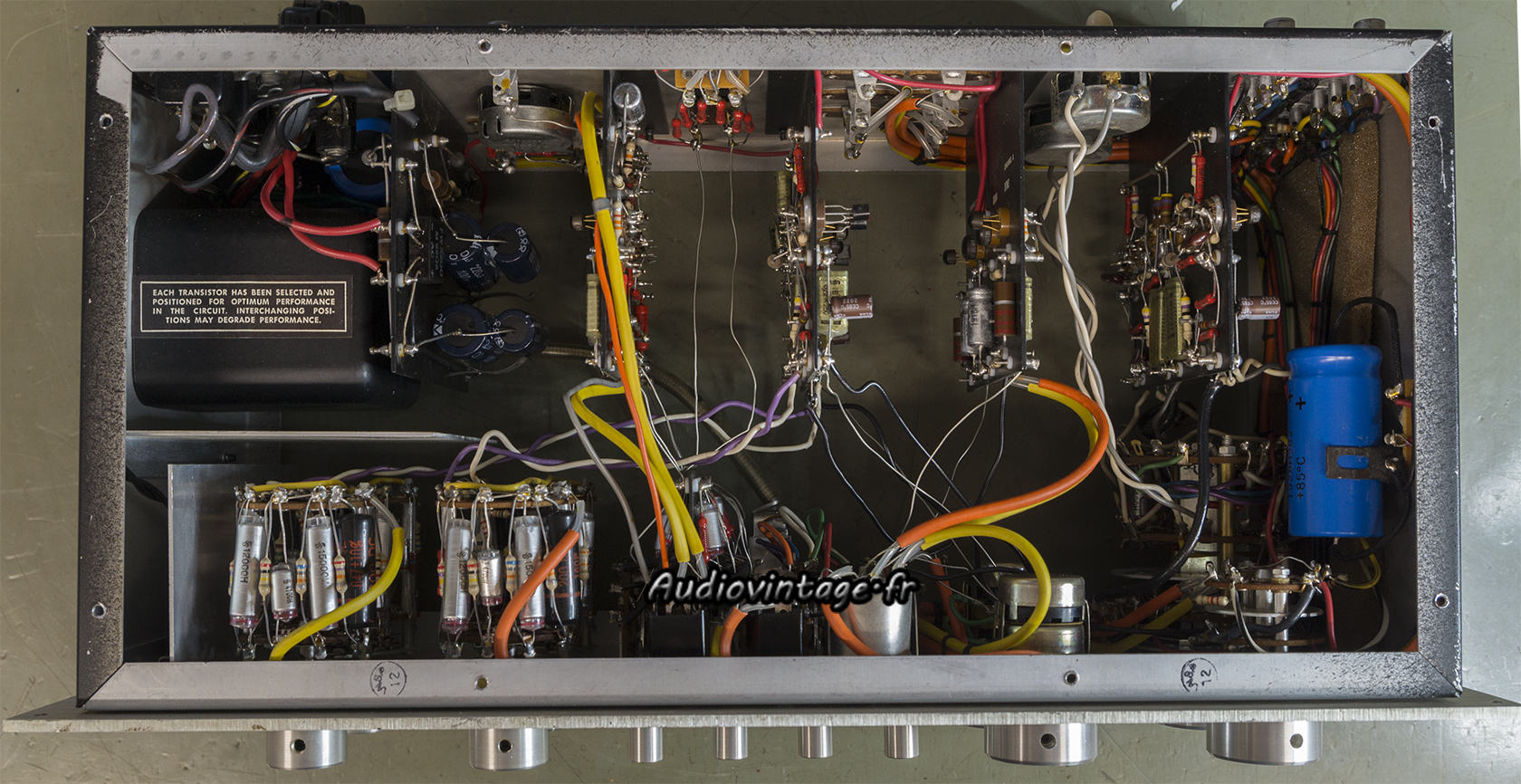

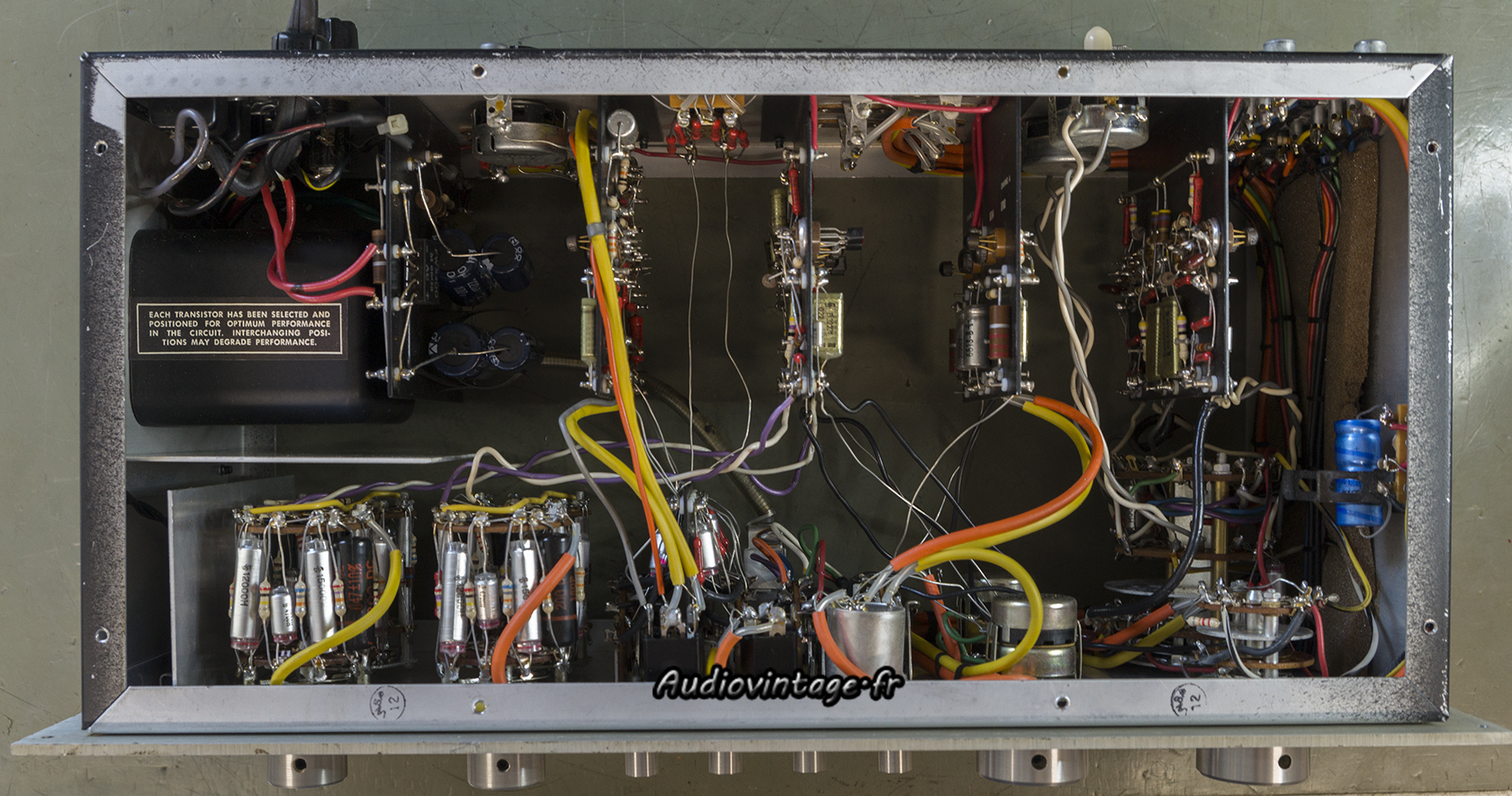

Marantz 7T : intervention terminée.
Marantz 7T : intervention terminée.
La distorsion importante en sortie était due à un transistor plus très frais.
La réponse en fréquence curieuse sur l’étage phono n’a pas été simple à diagnostiquer. Il s’agissait d’une patte d’un composant qui venait toucher très légèrement le corps d‘une résistance. Avec le temps et les vibrations, l’isolation (peinture) de cette résistance s’était abimée et il y avait donc contact…
Suite à sa réparation, la révision consiste au changement des petits chimiques originaux et au remplacement des deux condensateurs axiaux mis en place lors d’une précédente intervention, et dont la qualité ne me satisfaisait pas.

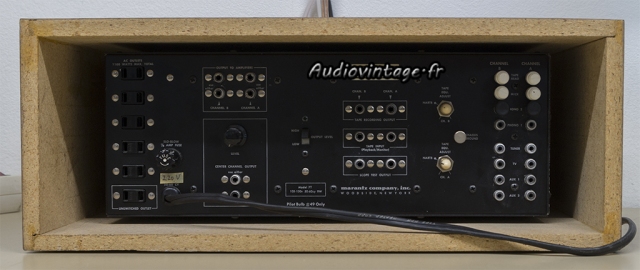

Marantz 7T : connectique.

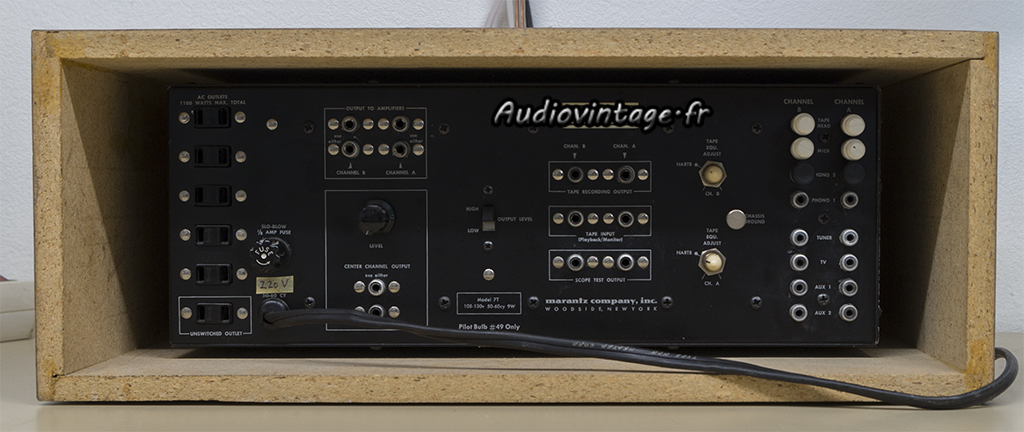

Connectique.

Les mesures sur entrée Aux:

Marantz 7T : distorsion-a-1v-en-sortie-entree-aux
Distorsion à 1v en sortie, entrée aux, tone defeat.

Marantz 7T : distorsion-a-10v-en-sortie-entree-aux
Distorsion à 10v en sortie, entrée aux, tone defeat. A comparer avec la mesure faite avant intervention à 7v (voir plus haut).

Marantz 7T : IMD-a-1v-en-sortie-entree-aux

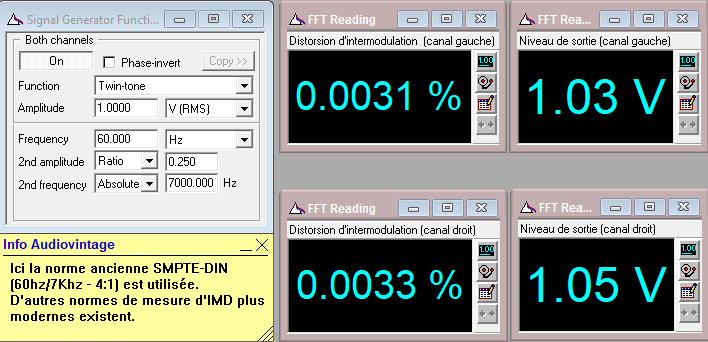

Distorsion d’intermodulation à 1v en sortie, entrée aux, tone defeat.

Marantz 7T : IMD-a-10v-en-sortie-entree-aux
Distorsion d’intermodulation à 10v en sortie, entrée aux, tone defeat.

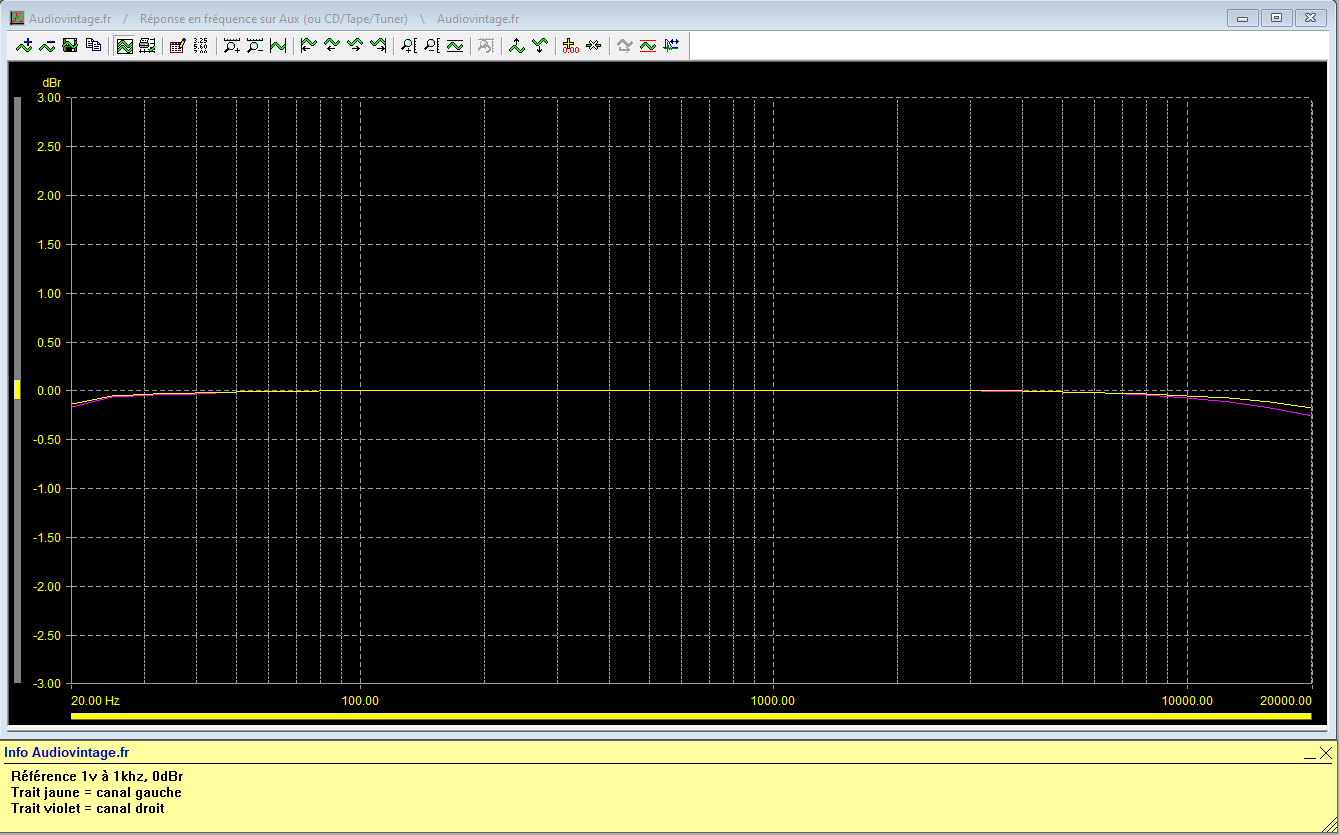

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-aux
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

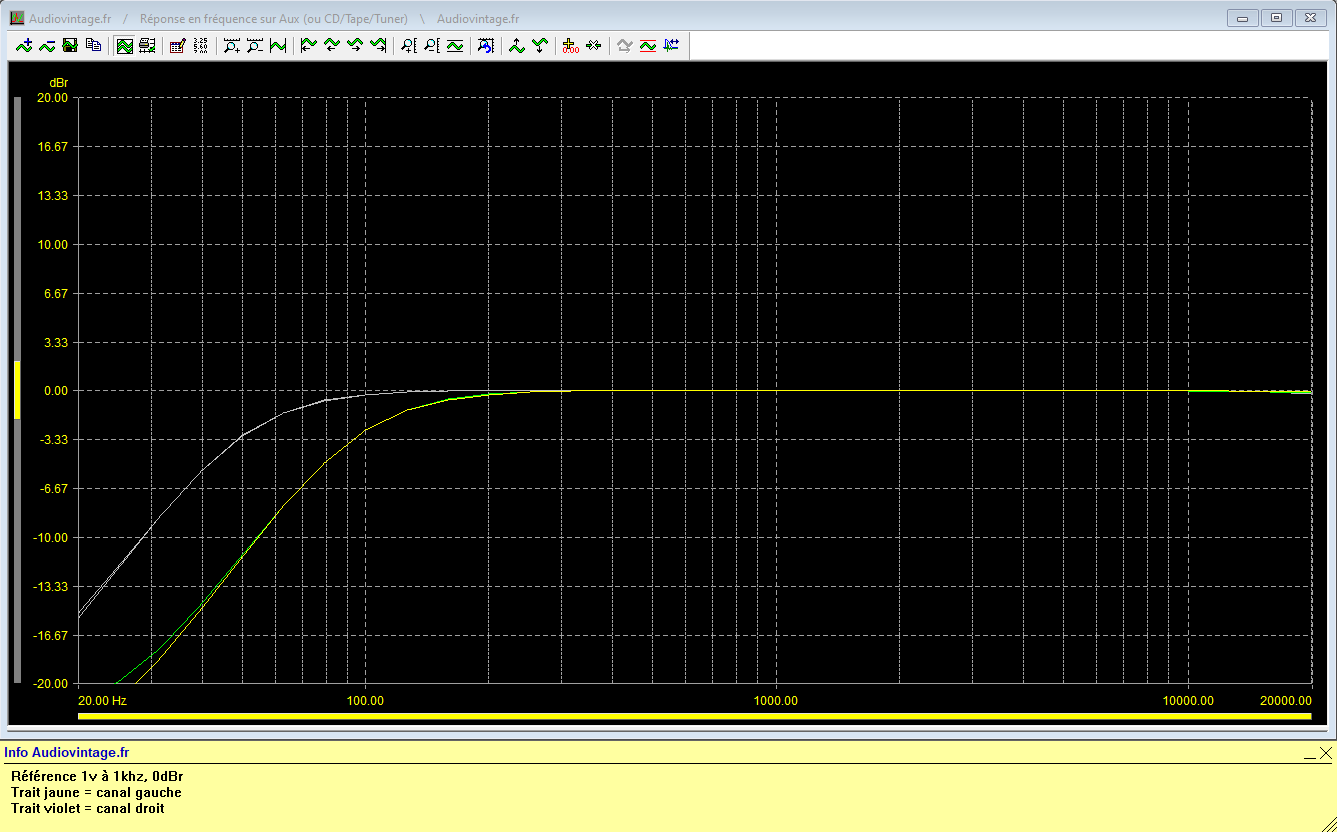

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-aux-low-filter-50hz-puis-100hz-actives
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres low 50hz puis filtre low 100hz activé.

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-aux-high-filter-5khz-puis-9khz-actives

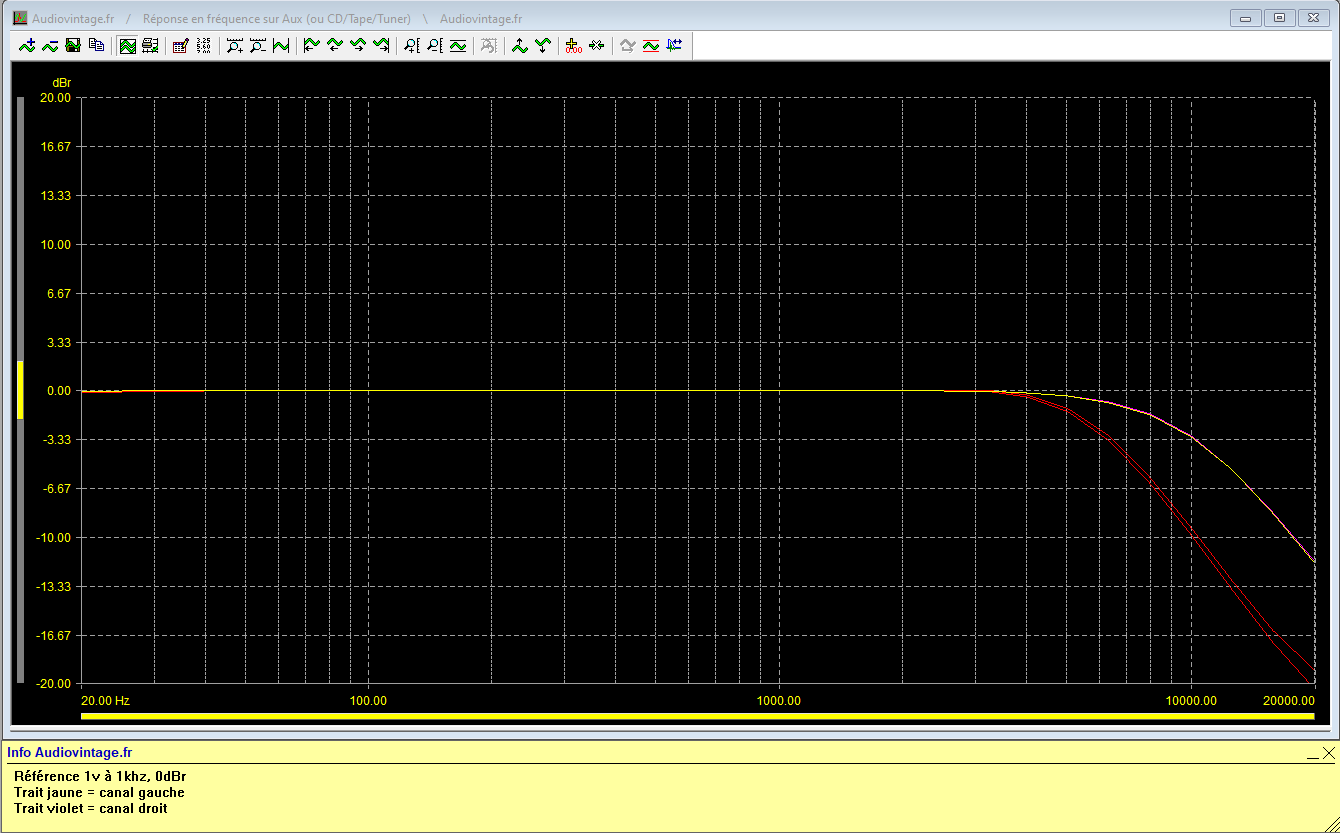

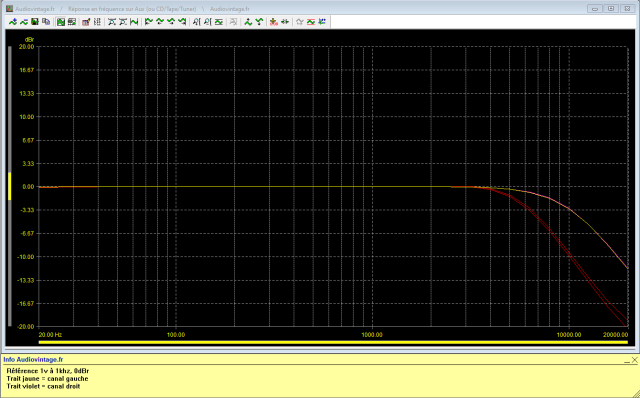

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres high 5khz puis filtre high 9khz activé.

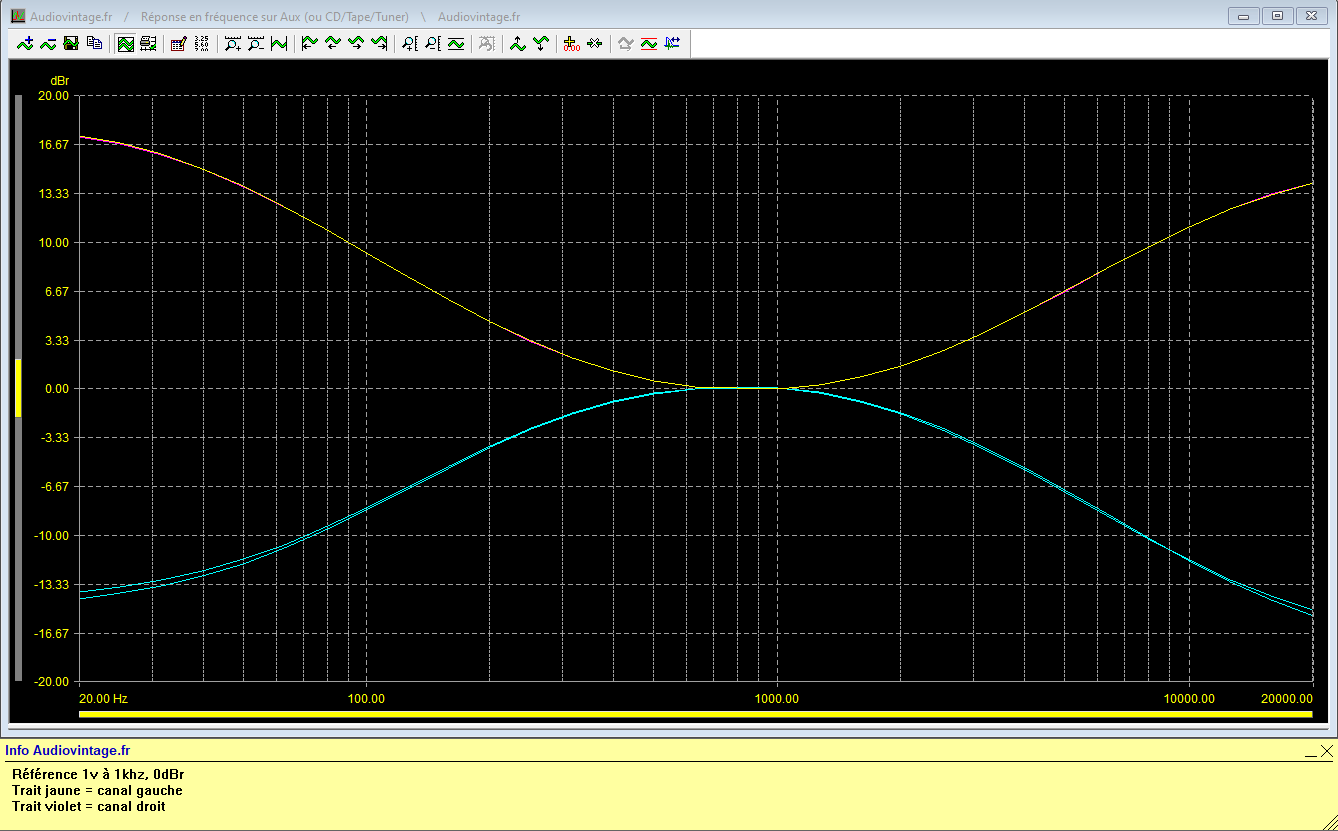

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 7T : rapport-signal-bruit-a-1v-en-sortie-entree-aux
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Marantz 7T : rapport-signal-bruit-a-10v-en-sortie-entree-aux
Rapport signal bruit à 10v en sortie, entrée aux, tone defeat.

Les mesures sur entrée phono :

Marantz 7T : distorsion-a-1v-en-sortie-entree-phono
Distorsion à 1v en sortie, entrée phono, tone defeat.

Marantz 7T : reponse-en-frequence-a-1v-en-sortie-entree-phono
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat. A comparer avec la mesure faite avant intervention (voir plus haut).

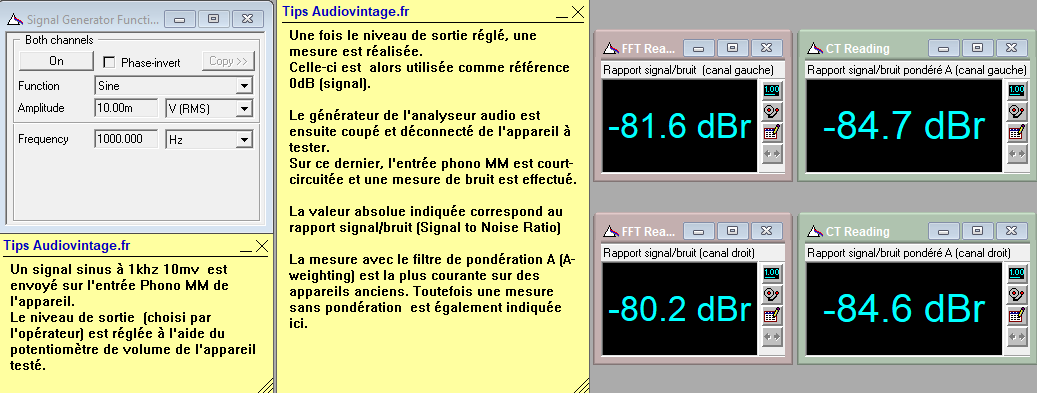

Marantz 7T : rapport-signal-bruit-a-1v-en-sortie-entree-phono
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

Marantz 7T : rapport-signal-bruit-a-10v-en-sortie-entree-phono
Rapport signal bruit à 10v en sortie, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

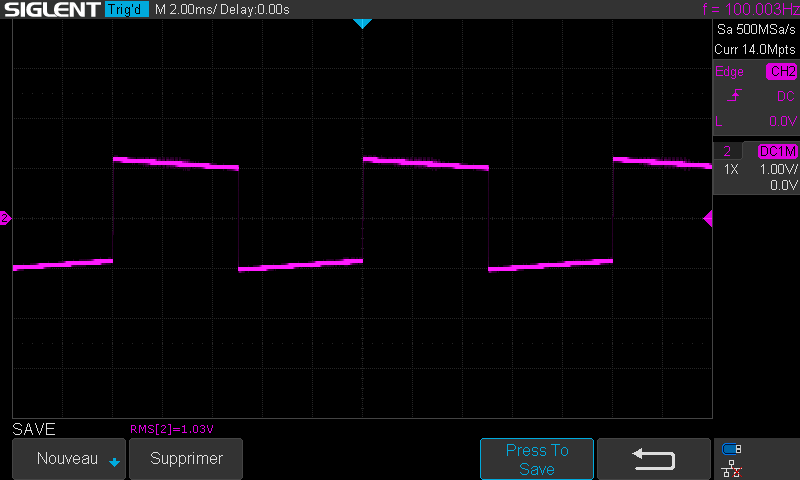

Marantz 7T : signal-carre-a-100hz
Marantz 7T : signal-carre-a-1khz

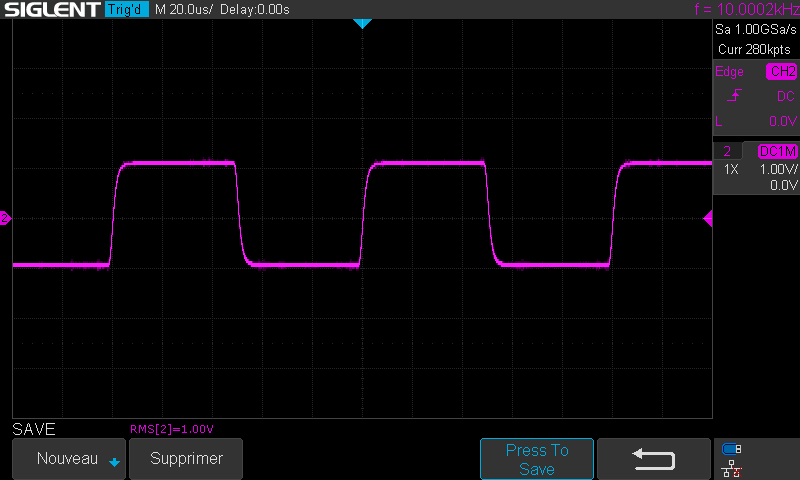

Marantz 7T : signal-carre-a-10khz
Marantz 7T : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
