Luxman L-31 : un exemplaire très bien conservé.
Révision complète d’un très bel exemplaire de Luxman L-31.

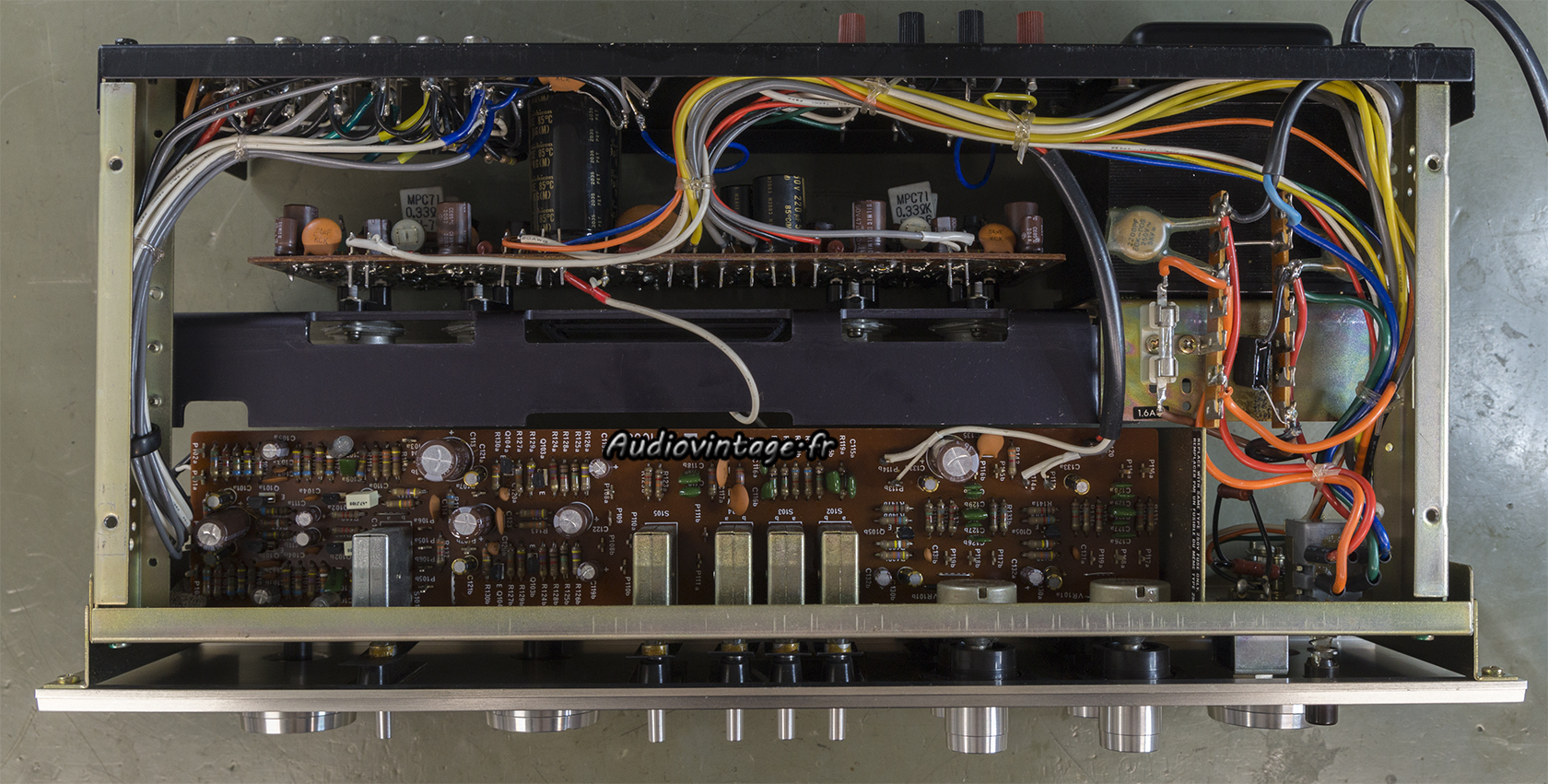

Luxman L-31 : à son arrivée.

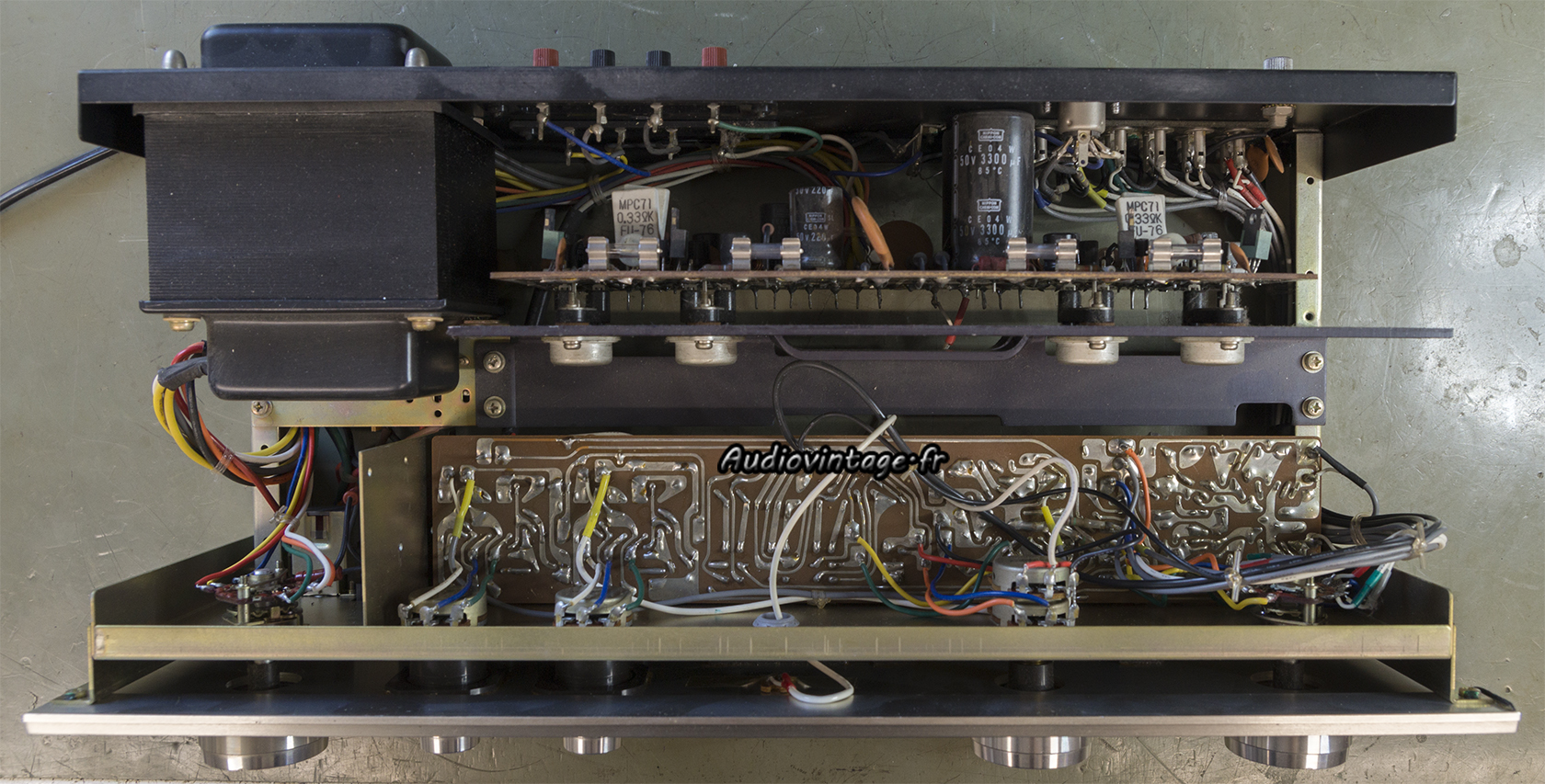

Luxman L-31 : à son arrivée.
Comme souvent, ce Luxman est farci de mauvais contacts dans les commandes, et il faut avouer qu’en état d’origine, l’écoute n’a rien d’exceptionnelle. Je note la présence de trois fusibles qui n’ont pas les bonnes valeurs.

Luxman L-31 : Rifa kaput !
Et le célèbre Rifa n’est plus trop en forme.

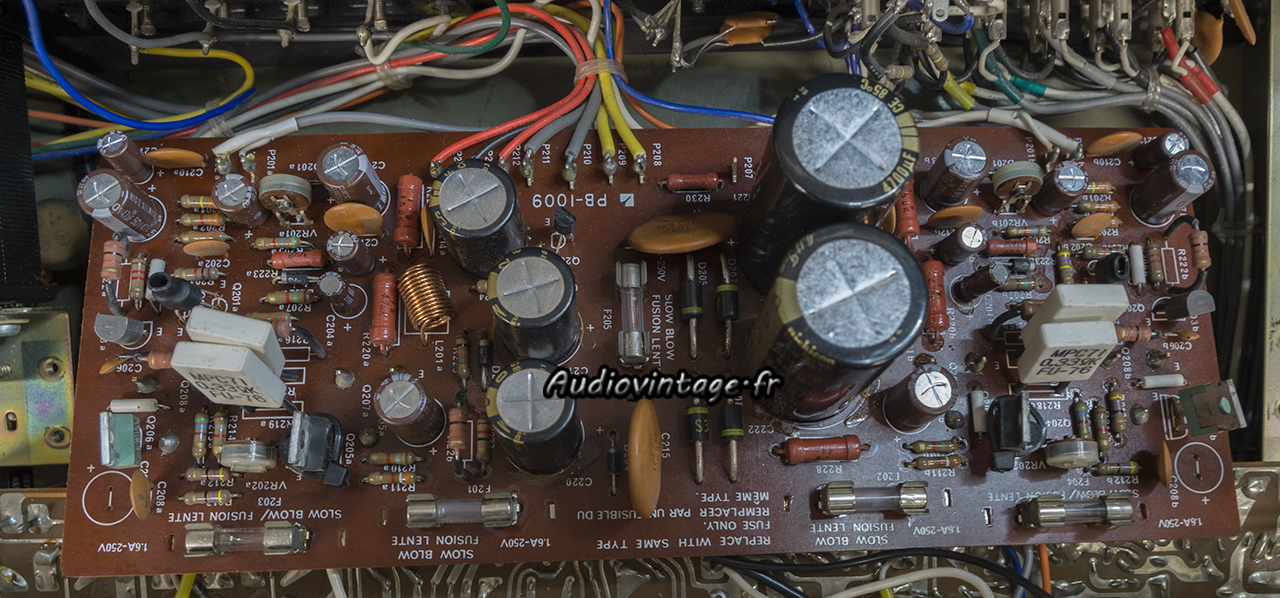

Luxman L-31 : circuit principal à revoir.
Le circuit principal regroupant alimentation et amplification finale.

Luxman L-31 : circuit principal révisé.
Condensateurs chimiques remplacés tout comme certains transistors et également un peu de désoxydation.
Au remontage, les transistors de puissances recevront des micas neufs et de la graisse fraiche.

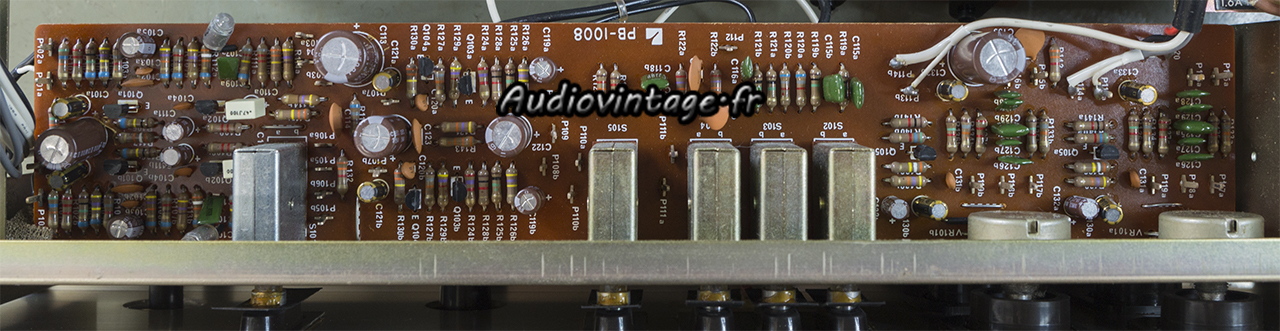

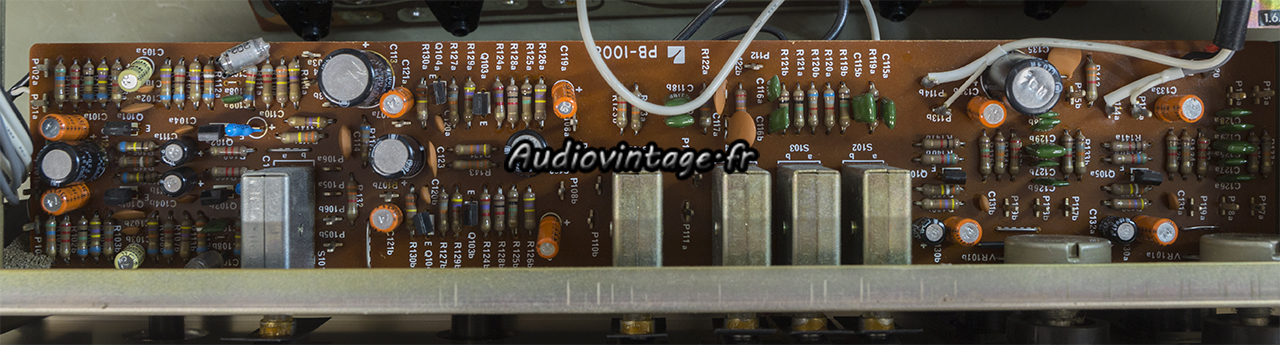

Luxman L-31 : circuit secondaire à revoir.
Le circuit secondaire, regroupant les étages de tonalité, filtres et phono.

Luxman L-31 : circuit secondaire révisé.
Tous les condensateurs chimiques et transistors sont remplacés.

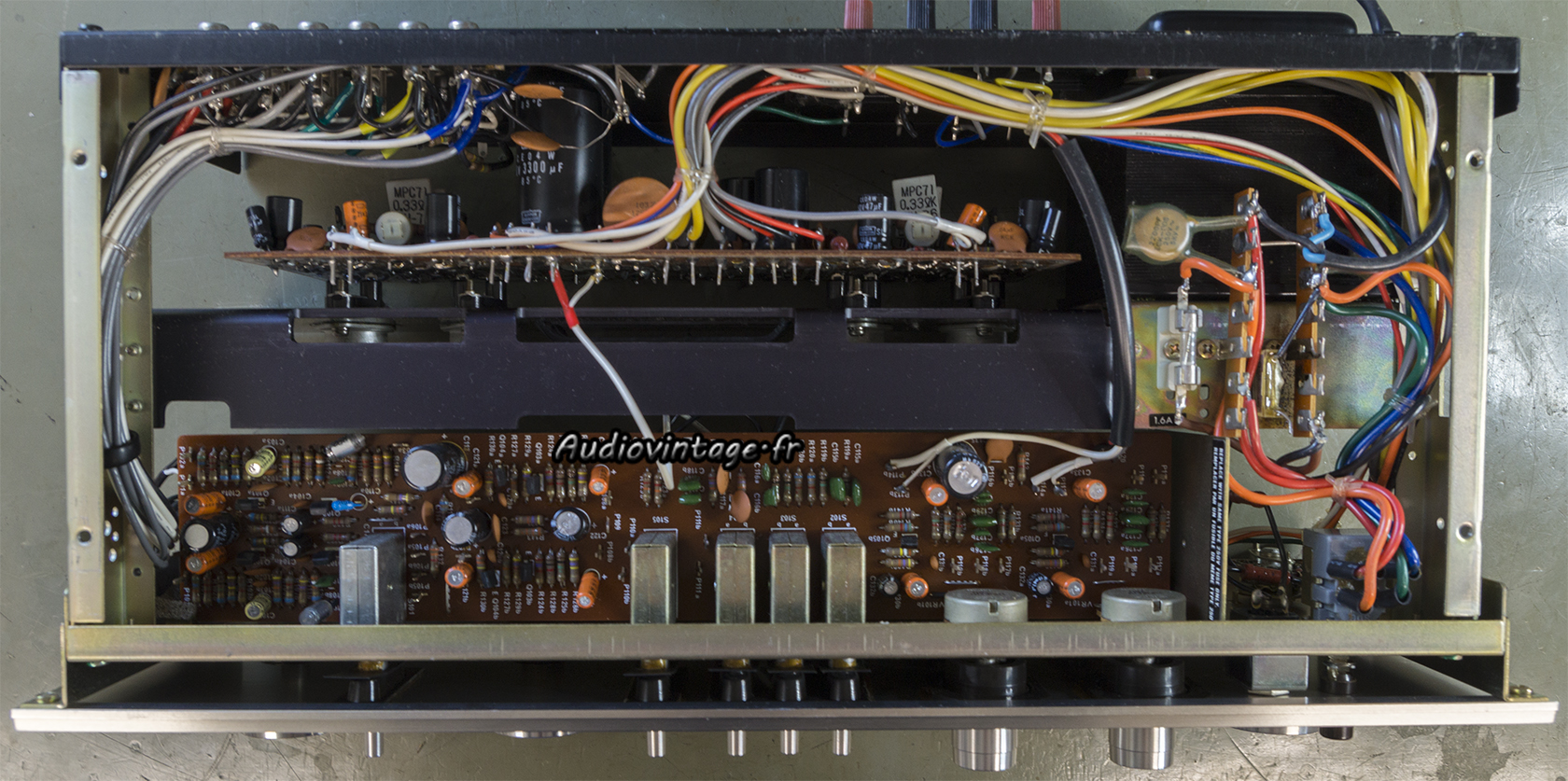

Luxman L-31 : terminé.
Luxman L-31 : terminé.
Les commandes sont nettoyées, les fusibles inadéquats remplacés, le Rifa tout cassé est changé. L’appareil est passé en 240v, bias et offset réglé. Terminé !

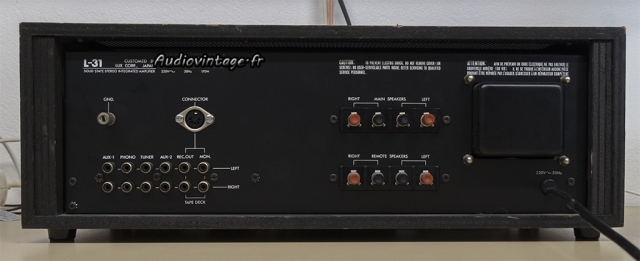

Luxman L-31 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : distorsion-a-2x38w-sous-8-ohms-entree-aux
Distorsion à 2x38w sous 8 ohms, entrée aux.

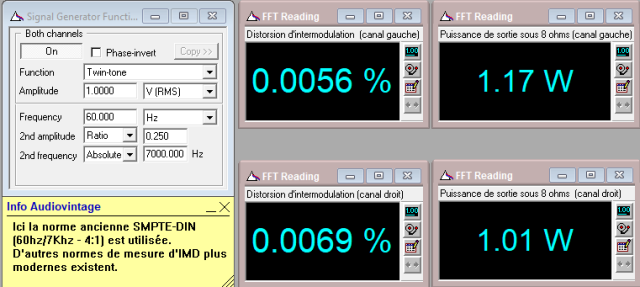

Luxman L-31 : IMD-a-2x1w-sous-8-ohms-entree-aux
IMD à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : reponse-en-frequence-a-1w-en-sortie-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux

Luxman L-31 : reponse-en-frequence-a-1w-en-sortie-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-31 : reponse-en-frequence-a-1w-en-sortie-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

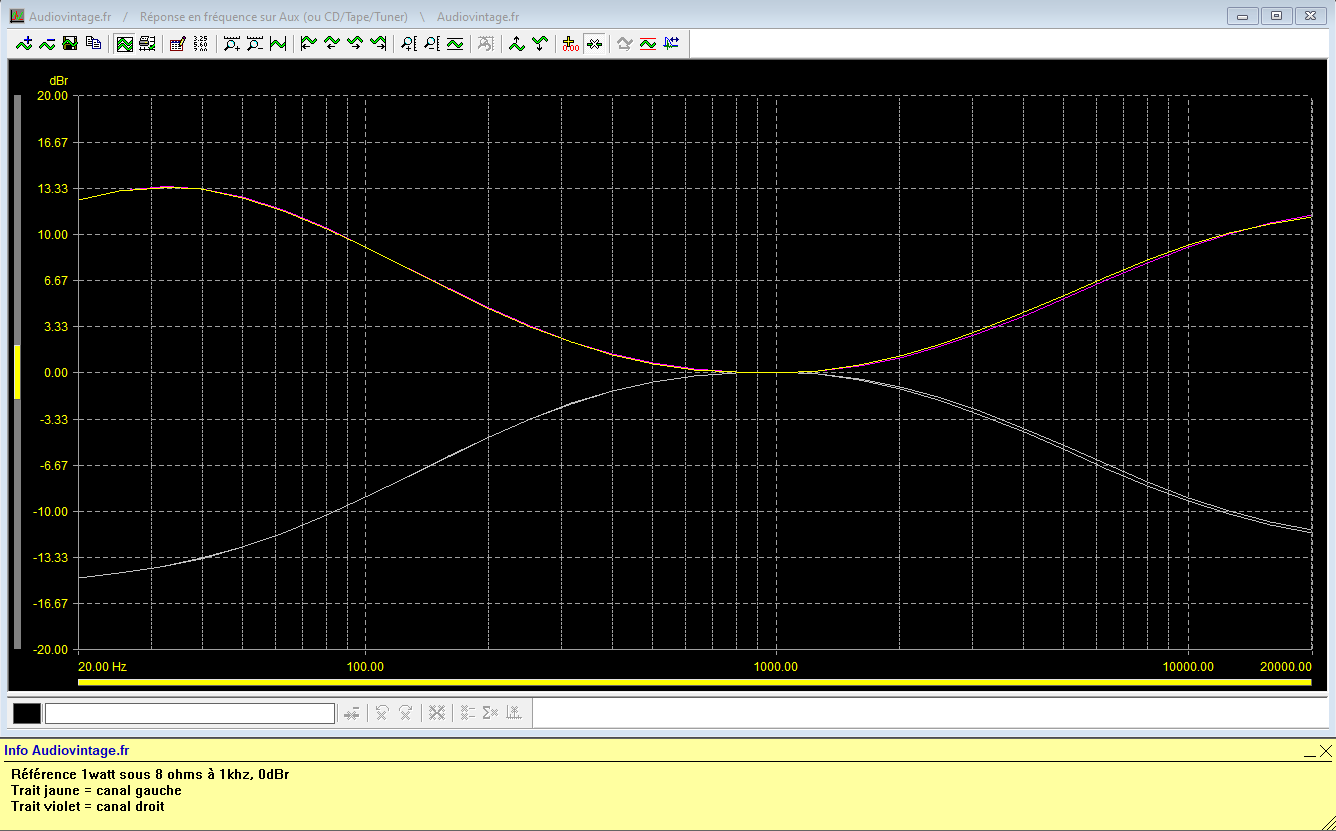

Luxman L-31 : reponse-en-frequence-a-1w-en-sortie-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

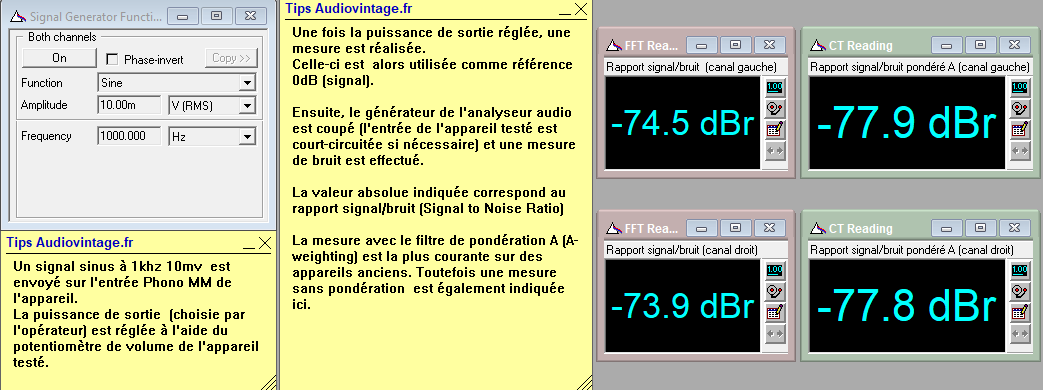

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-31 : signal-carre-a-100hz
Luxman L-31 : signal-carre-a-1khz
Luxman L-31 : signal-carre-a-10khz
Luxman L-31 : temps-de-montee-a-10khz
