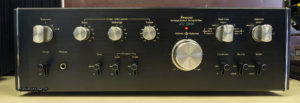

Sansui AU-5500

Sansui AU-5500 :  en route !
C’est un AU-5500 qui vient de Belgique et qui, malheureusement, a été « révisé ».
Vous allez voir, c’est un festival de ce qu’il ne faut pas faire, avec des composants qu’il ne faut pas utiliser, par un intervenant qui n’a pas les compétences requises. Cela fait beaucoup !

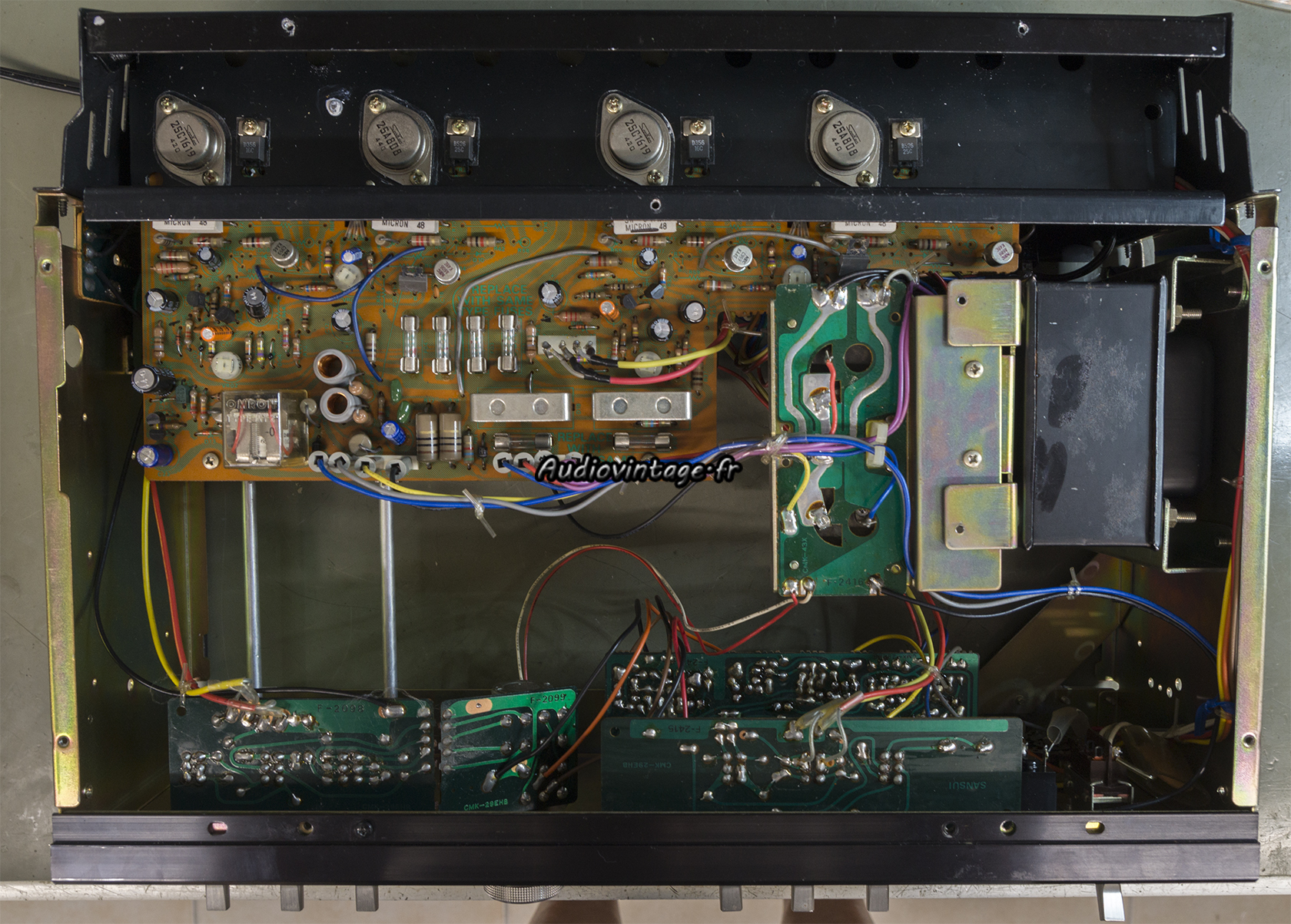

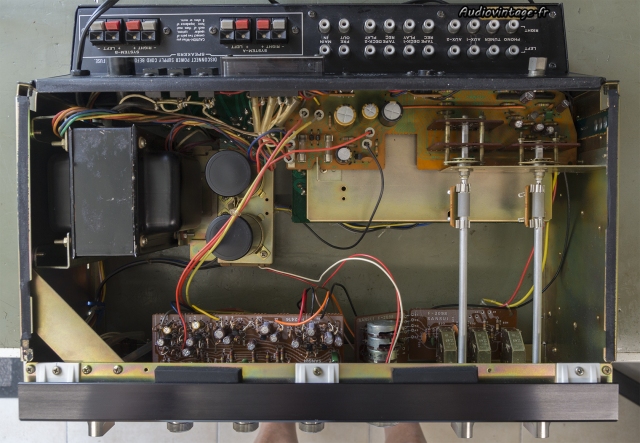

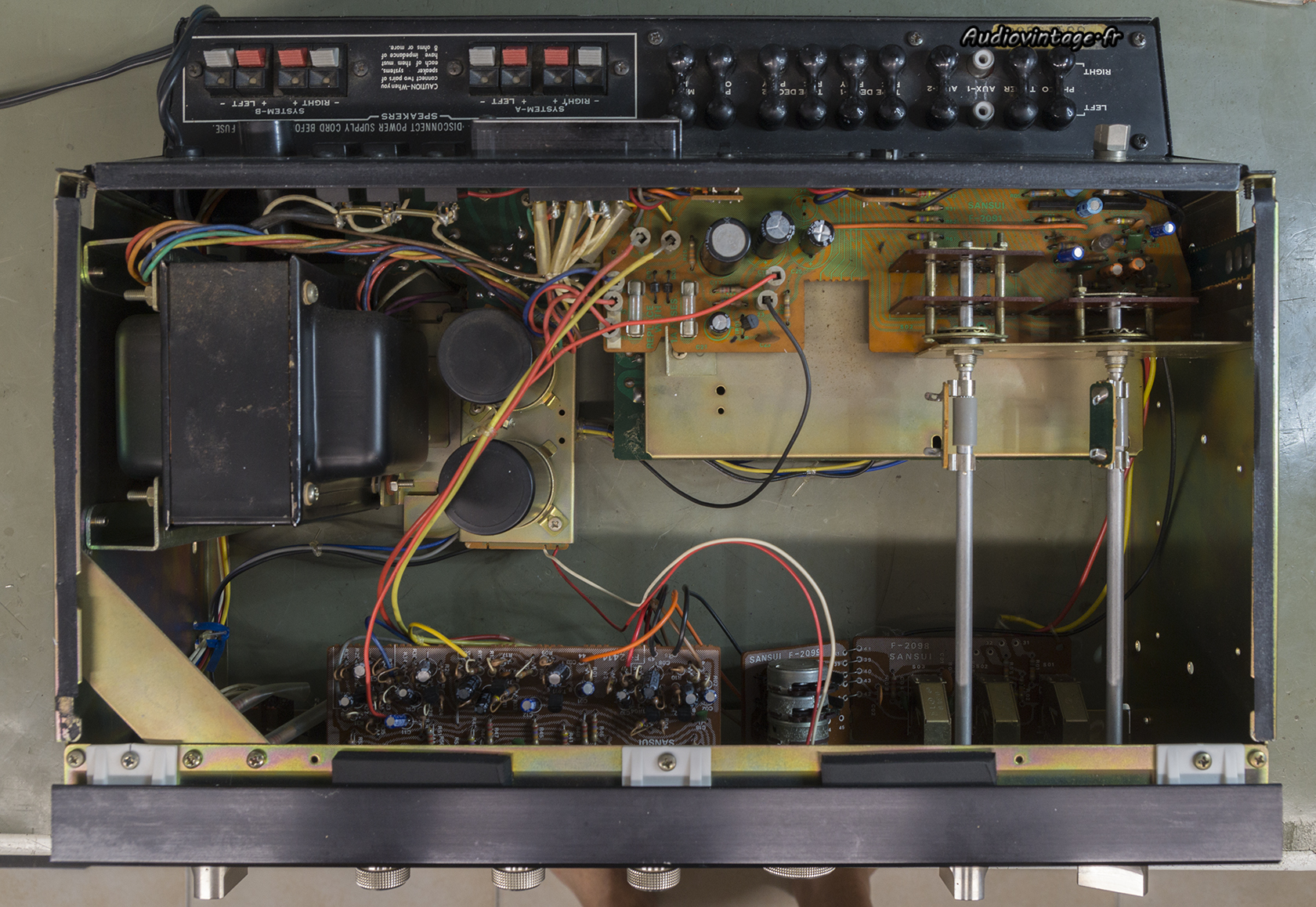

Sansui AU-5500 : à son arrivée.
Sansui AU-5500 : à son arrivée.
Son nouveau propriétaire l’a donc acquis et passé les 15 premiers jours, l’appareil est devenu bruyant sur un canal (craquements). le Sansui a donc été confié à un intervenant pour réparation, et au bout de 2 mois, rendu à son propriétaire « révisé » mais non réparé.

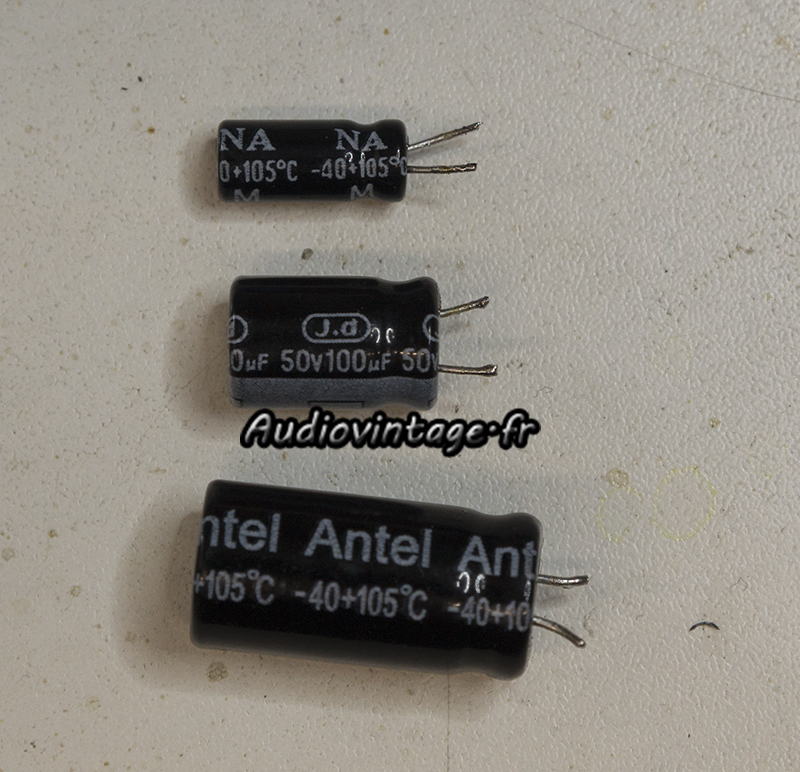

Sansui AU-5500 : condensateurs chimiques médiocres.
Je vais commencer par être désagréable, voire même malpoli.
Voici un exemple des condensateurs utilisés lors de la « révision ».
Ce sont des merdouilles chinoises achetées « à pas cher » et dont il n’existe même pas de données techniques les concernant.
Remplacer les condensateurs orignaux par ce genre de chose est totalement contreproductif. Les originaux étaient bien meilleurs, et malgré leur âge avancé, ils avaient probablement une durée restante supérieure à ces « choses ».
Je veux bien entendre que certains doutent de l’intérêt de monter des condensateurs dits « haut de gamme » mais au moins, utilisez des références connues et reconnues et pas ces cochonneries !

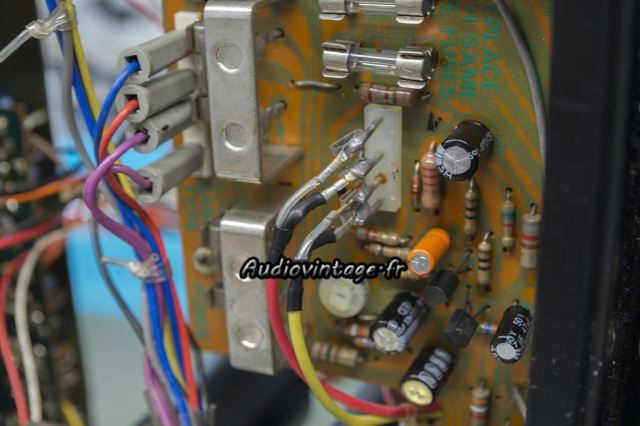

Sansui AU-5500 : pourquoi ? :(
Voici un autre point qui m’énerve particulièrement.
Pourquoi retirer le connecteur en plastique et souder (n’importe comment qui plus est) les fils directement sur le connecteur mâle ?
Cela ne sert à RIEN. Si jamais il y un souci de contact, il suffit de retirer Les pattes du connecteur, de les nettoyer et de remonter le tout.
Comme je suis un gentil technicien (bien qu’en colère) je vous indique le souci récurrent de ce connecteur dans les Sansui de ce type : les soudures du connecteur mâle sous le circuit.

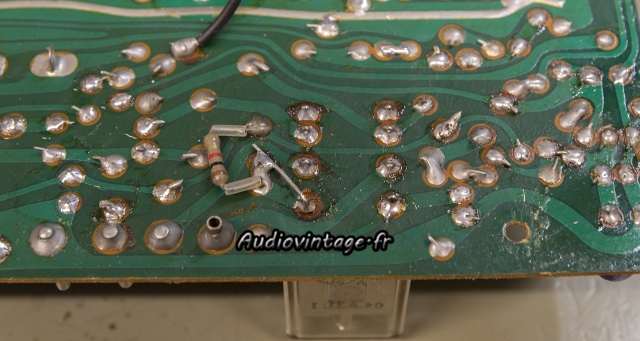

Sansui AU-5500 : bricolage et soudures moches.
Démontage du circuit principal.
On remarque que le relais a été dessoudé mais qu’il y a eu apparemment un petit souci…
Mention particulière pour quelques soudures réalisées heu…comment dire, non rien.

Sansui AU-5500 : relais bricolé.
Ah mais tout s’explique.
Le relais n’a pas été dessoudé correctement, une des pattes à cassée et l’intervenant s’est trouvé obligé de la rallonger…
Au moins le relais a été nettoyé ?
Oui, bien sûr, on y trouve un produit gras, probablement un nettoyant contact, qui, comme je l’ai déjà expliqué, ne sert à rien dans un relais…

Sansui AU-5500 : circuit principal révisé.
Tous les condensateurs chimiques (sauf 2) ont été remplacés. Certains transistors également (responsables des craquements). N’ayant pas envie de « bricoler » le relais, il a été remplacé. Les soudures louches refaites et le circuit nettoyé.

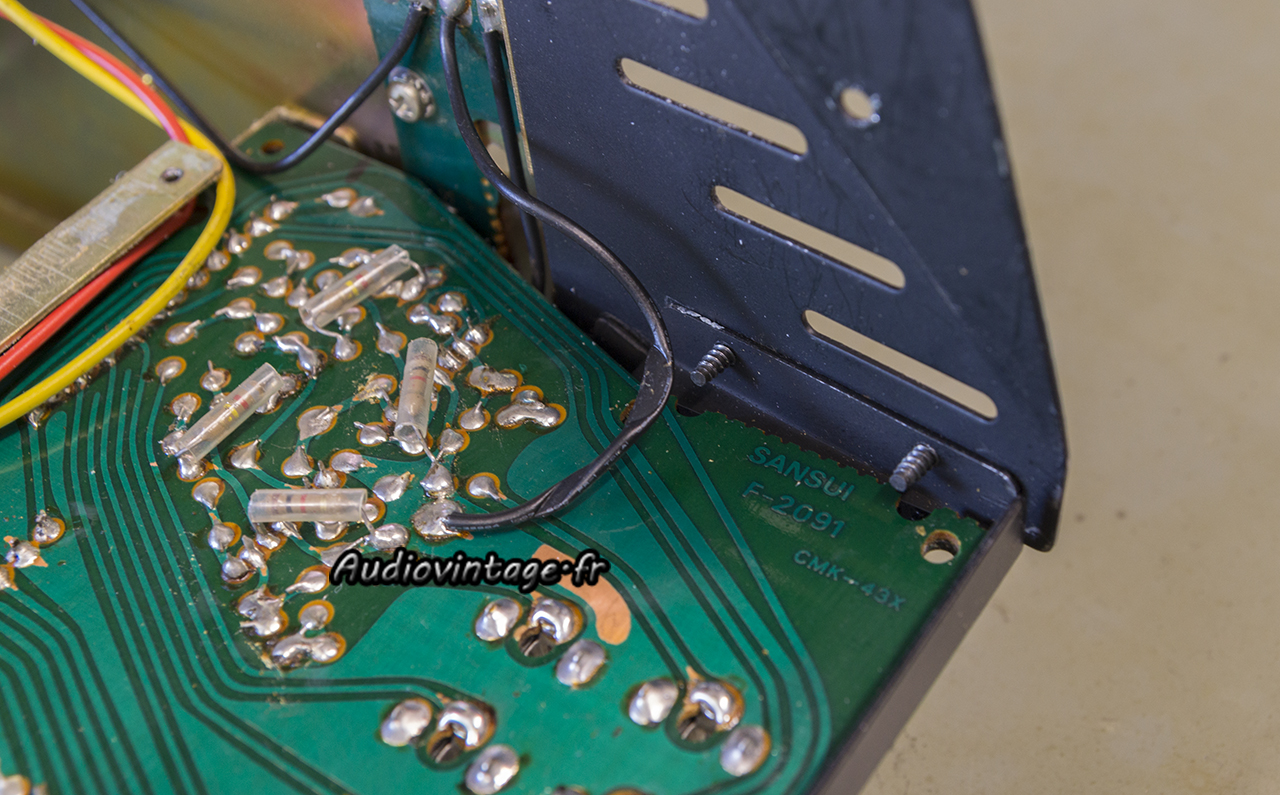

Sansui AU-5500 : fil de masse endommagé.
Démontage d’un blindage pour refaire les soudures des connecteurs RCA.
Miraculeusement, l’intervenant les avaient refaites correctement. Hélas, il a remonté le tout n’importe comment et un fil de masse à pris cher. Il est remplacé.

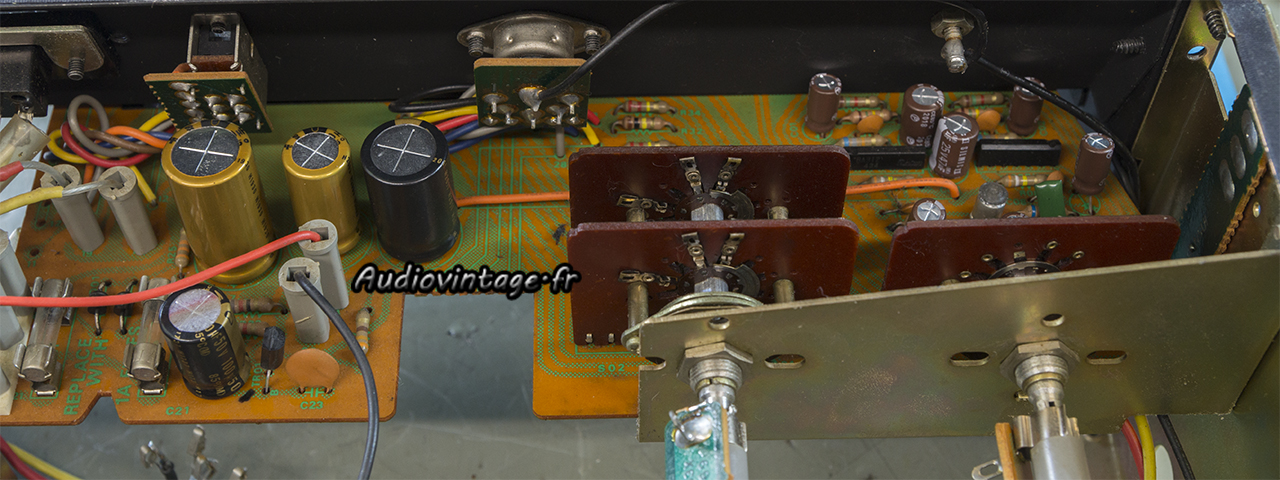

Sansui AU-5500 : alimentation et phono à revoir.
Nous voici devant le circuit supportant l’alimentation stabilisée et l’étage phono.

Sansui AU-5500 : alimentation et étage phono revus.
Circuit révisé.

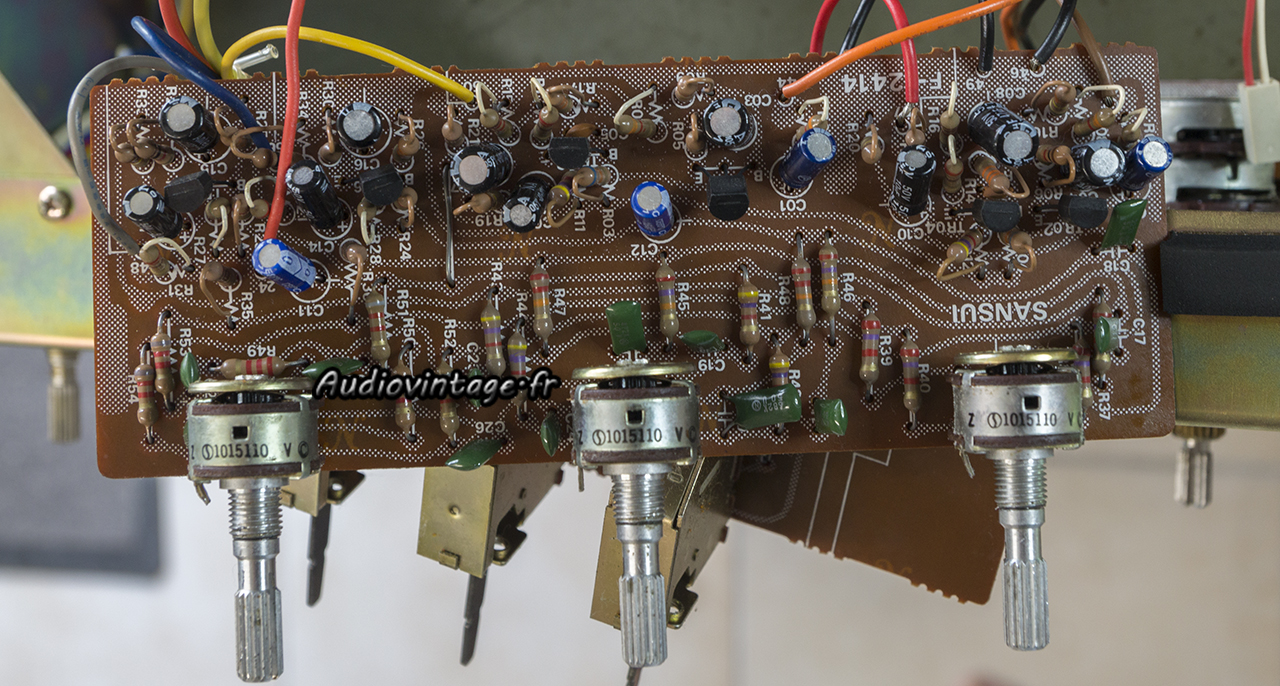

Sansui AU-5500 : circuit de tonalité à revoir.
L’étage de tonalité.

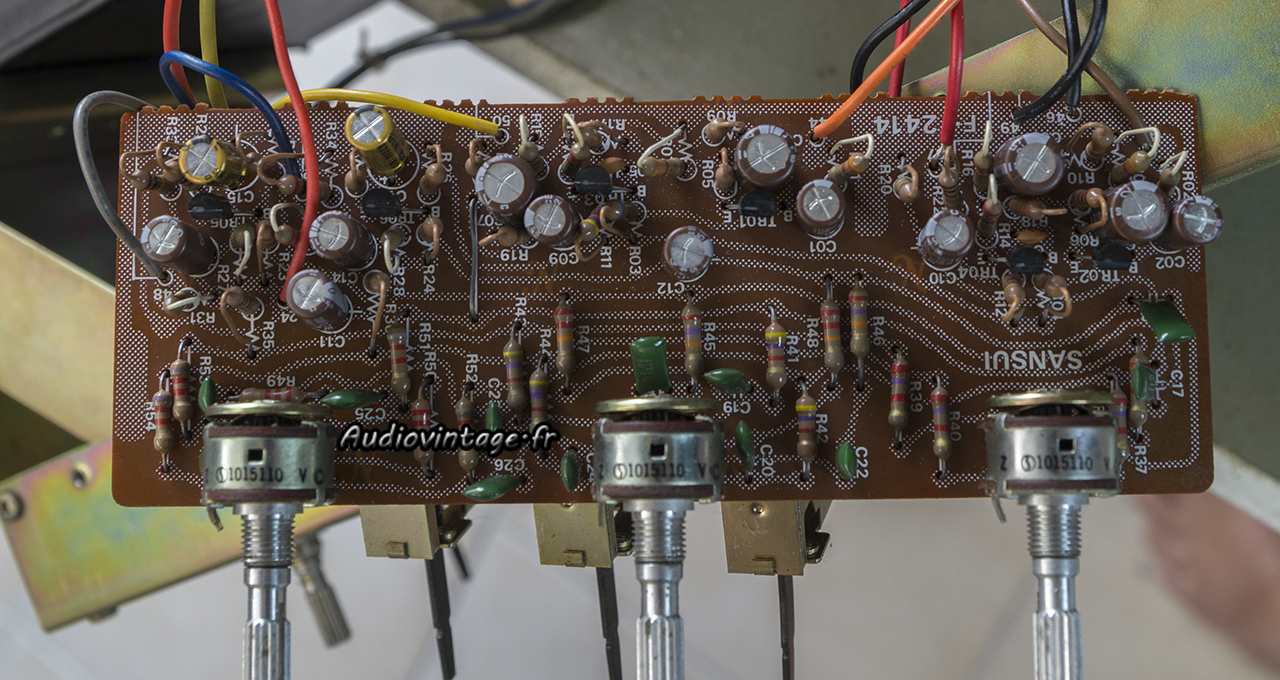

Sansui AU-5500 : circuit de tonalité révisé.
Tous les condensateurs chimiques et les transistors sont remplacés.

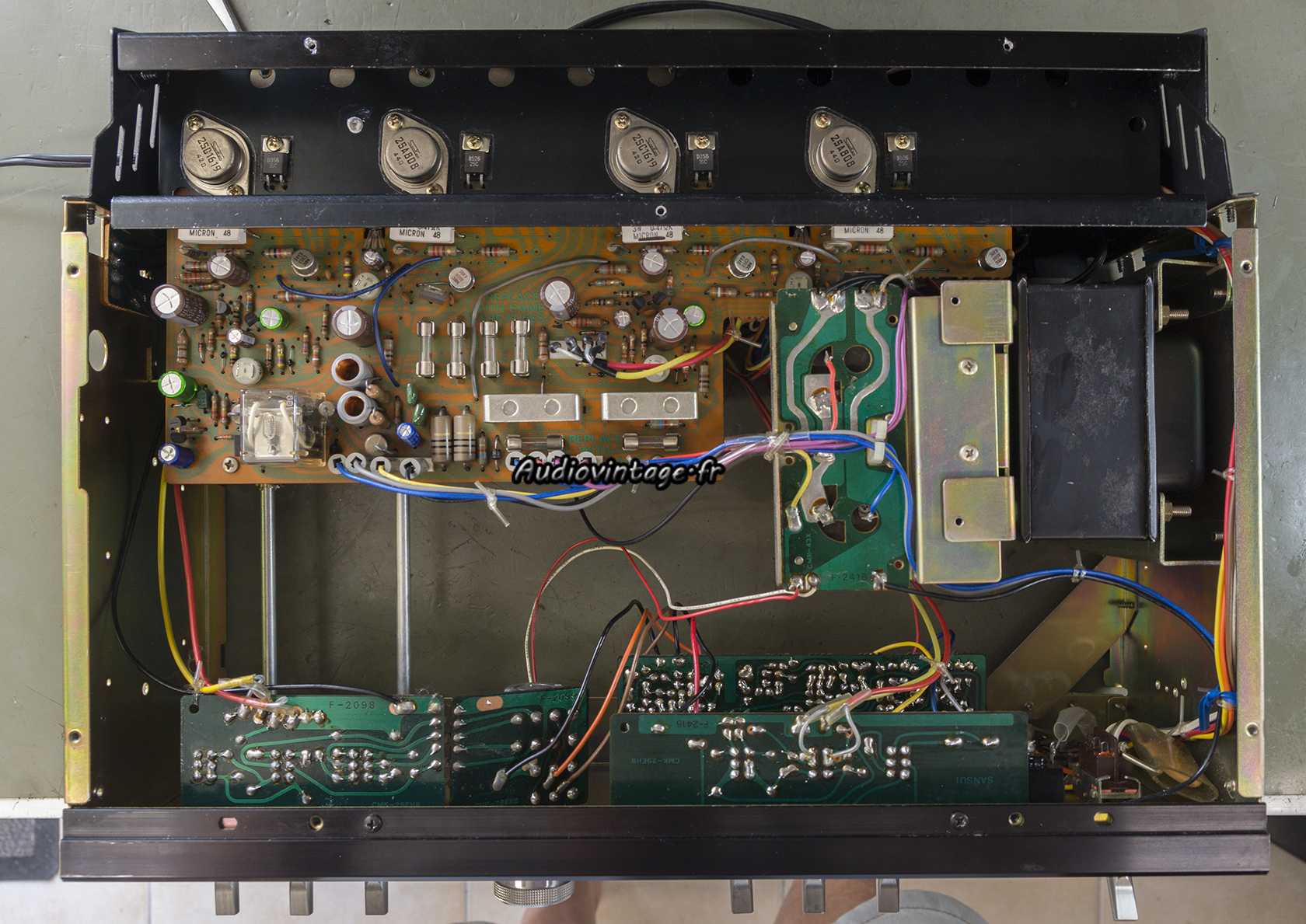

Sansui AU-5500 : terminé.
Sansui AU-5500 : terminé.
Les commandes sont soigneusement nettoyées. Le tout est remonté. L’appareil est passé en 240v. Les courants de repos et offset sont ajustés.

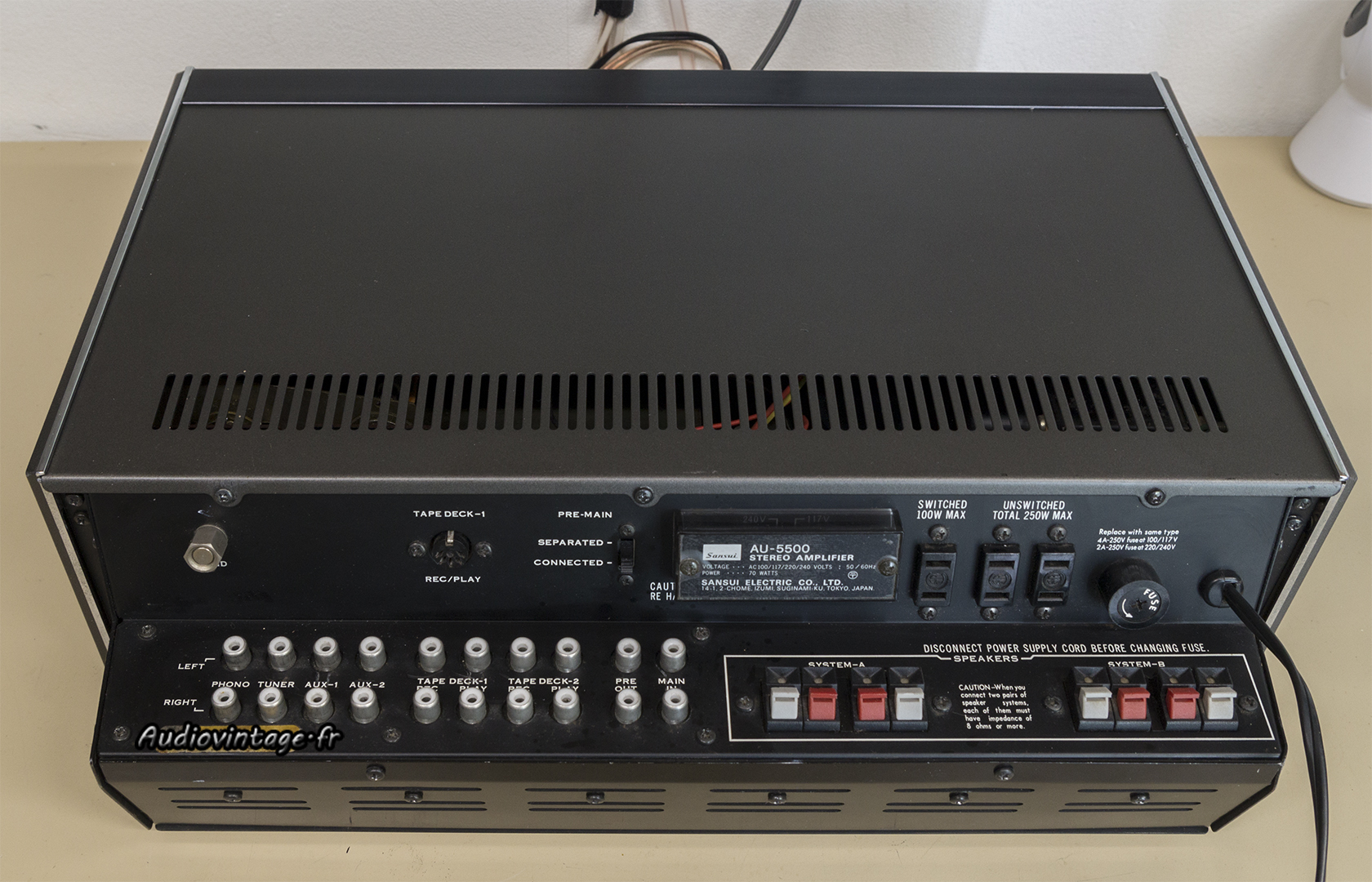

Sansui AU-5500 : connectique.
Connectique.

Les mesures sur entrée Aux :

Sansui AU-5500 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

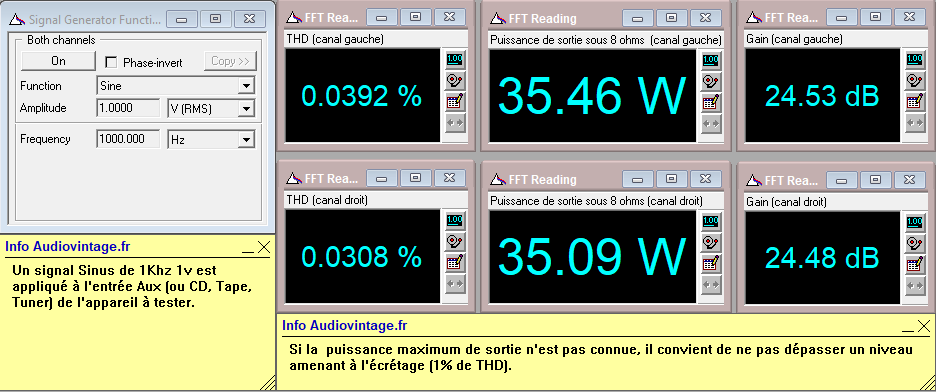

Sansui AU-5500 : distorsion-a-2x35w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x35w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-5500 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-5500 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-Aux-tone-defeat
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée aux, tone defeat.

Sansui AU-5500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-5500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

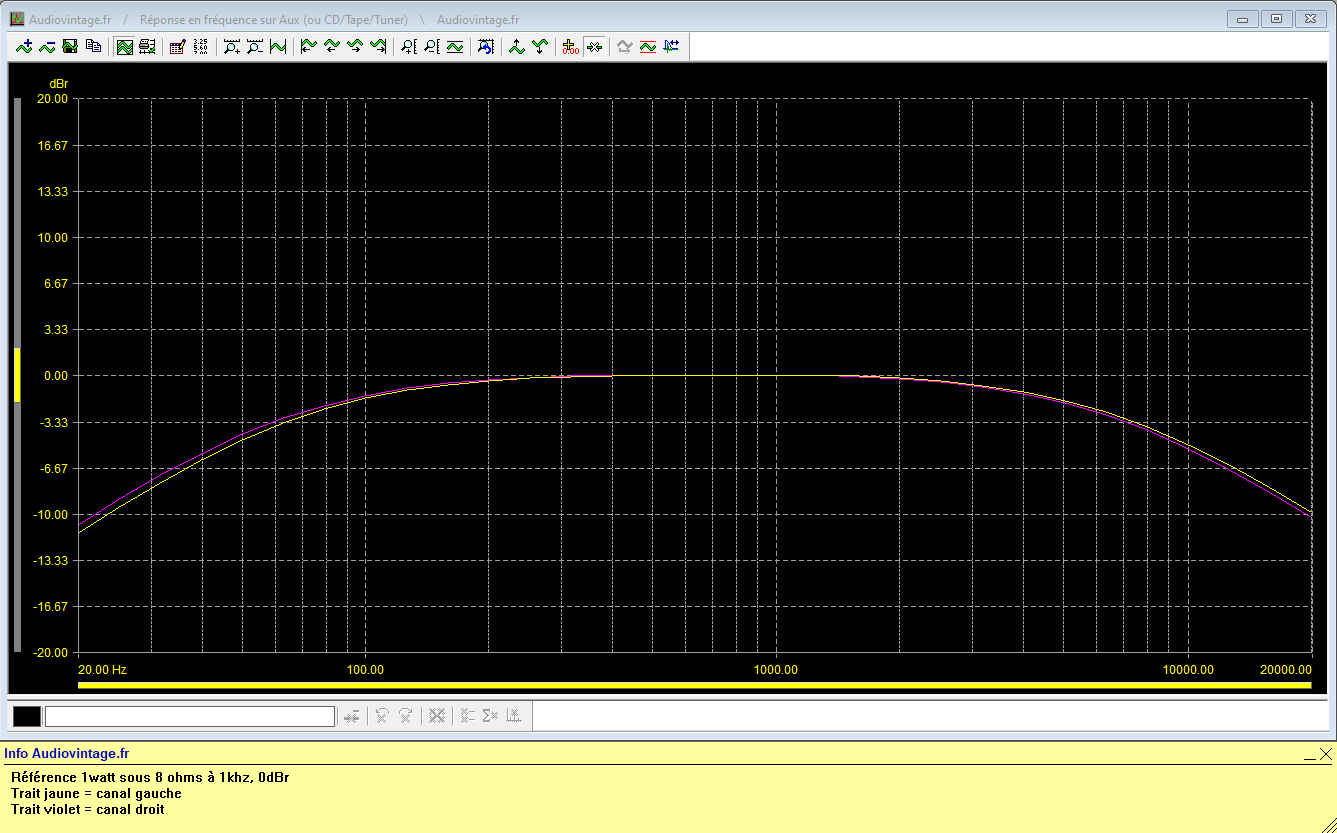

Sansui AU-5500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Sansui AU-5500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Sansui AU-5500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-5500 : rapport-signal-bruit-a-2x35w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x35w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Sansui AU-5500 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

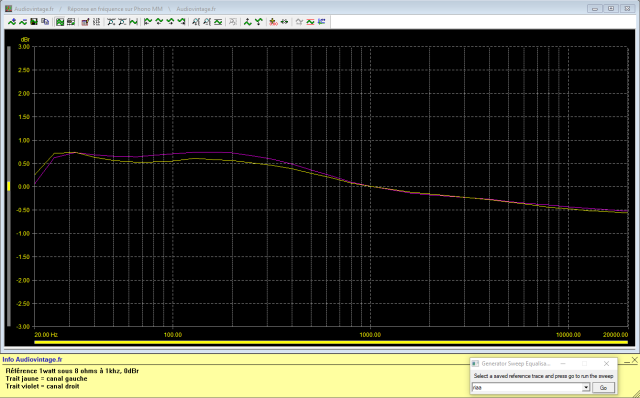

Sansui AU-5500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-5500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-5500 : rapport-signal-bruit-a-2x35w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x35w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Sansui AU-5500 : signal-carre-a-100hz
Sansui AU-5500 : signal-carre-a-1khz
Sansui AU-5500 : signal-carre-a-10khz
Sansui AU-5500 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
