Luxman L-410

Luxman L-410 : présentation, "habituelle" des Luxman de cette période.
C’est au tour d’un bel intégré Luxman L-410 d’être accueilli à l’atelier pour une révision complète.

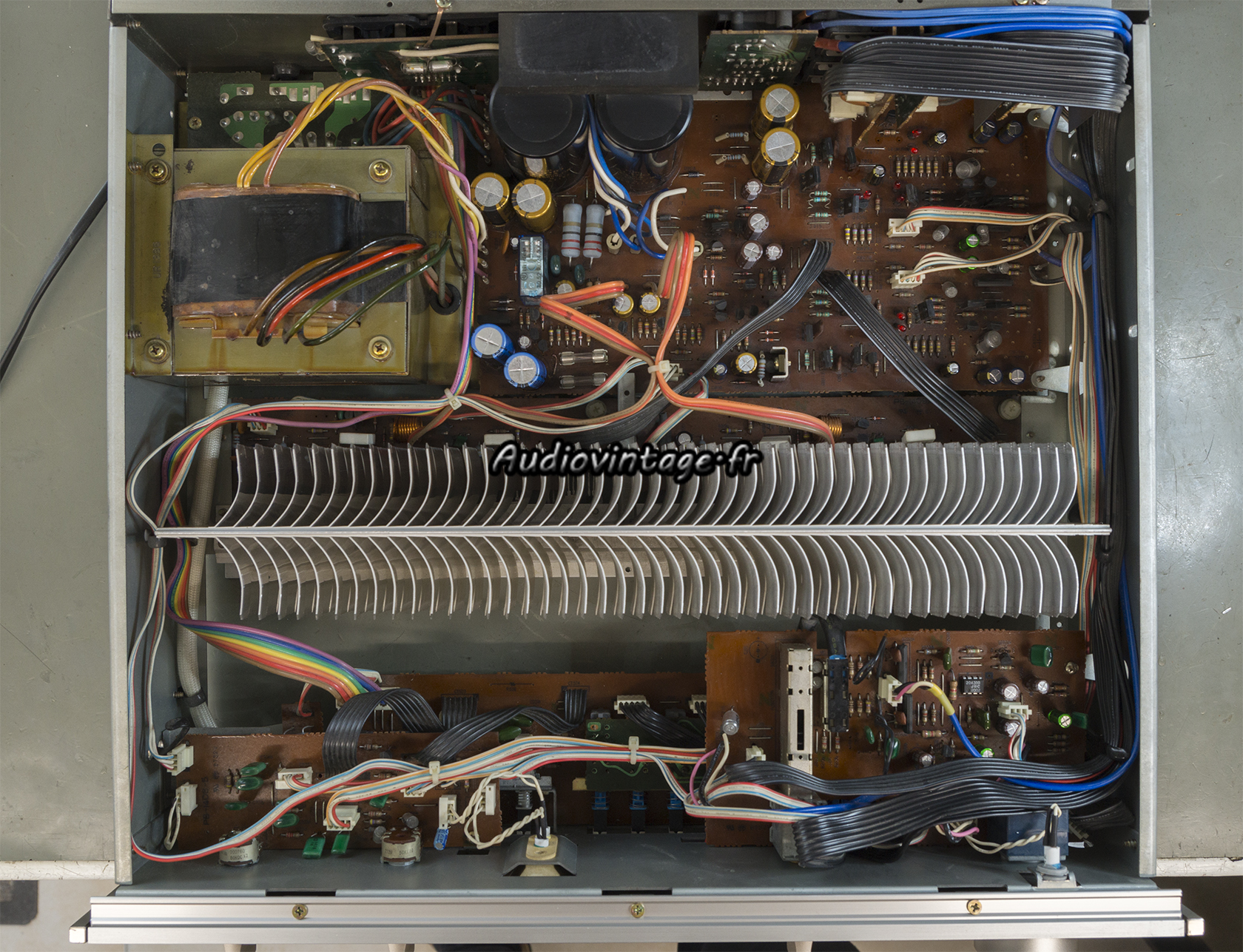

Luxman L-410 : à son arrivée.
Luxman L-410 : à son arrivée.
Quelques voyants HS, des mauvais contacts dans les commandes et même si ce modèle est moins problématique aujourd’hui que les L-510 et L-530, ce L-410 souffre de nombreux condensateurs « fatigués » et de soudures en mauvais état.
Une révision complète est au programme.

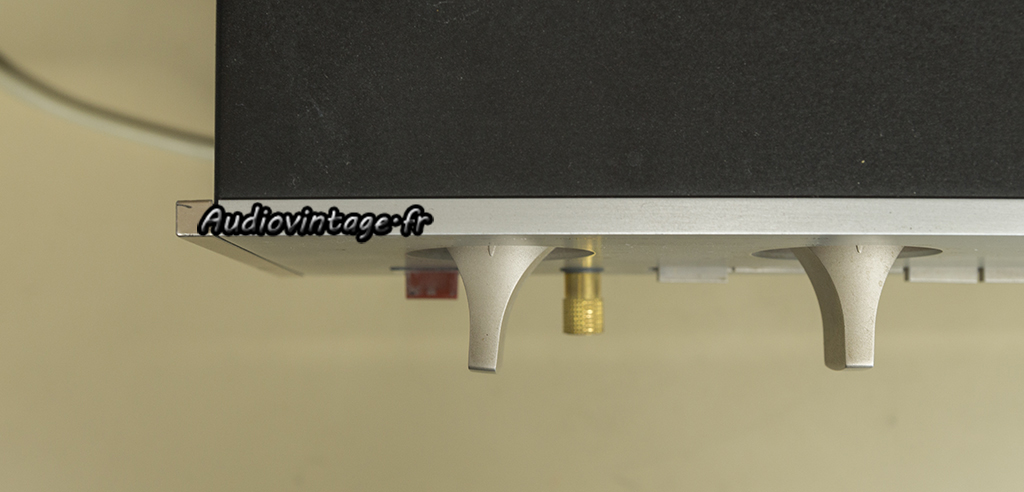

Luxman L-410 : potard tordu, potard foutu.
Petit souci lié au transport, un potentiomètre de tonalité est tordu. Il sera remplacé par un modèle identique, mais pas tordu 🙂

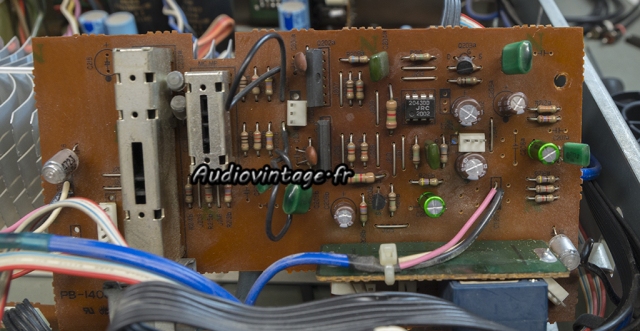

Luxman L-410 : circuit "volume" à revoir.
Le circuit « volume ».

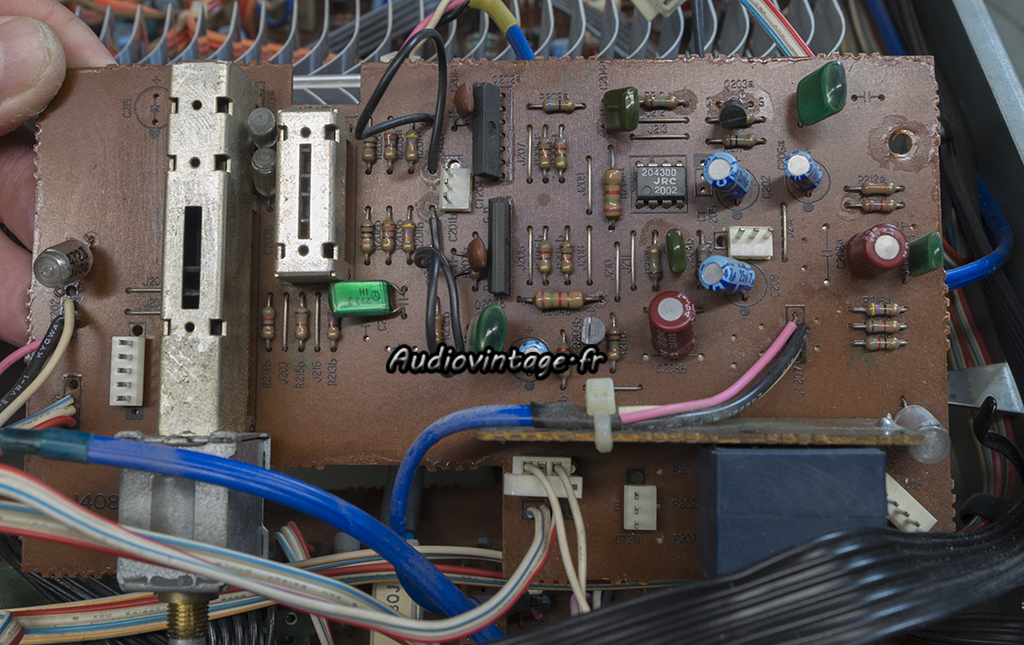

Luxman L-410 : circuit "volume", revu.
Il reçoit des condensateurs chimiques neufs.

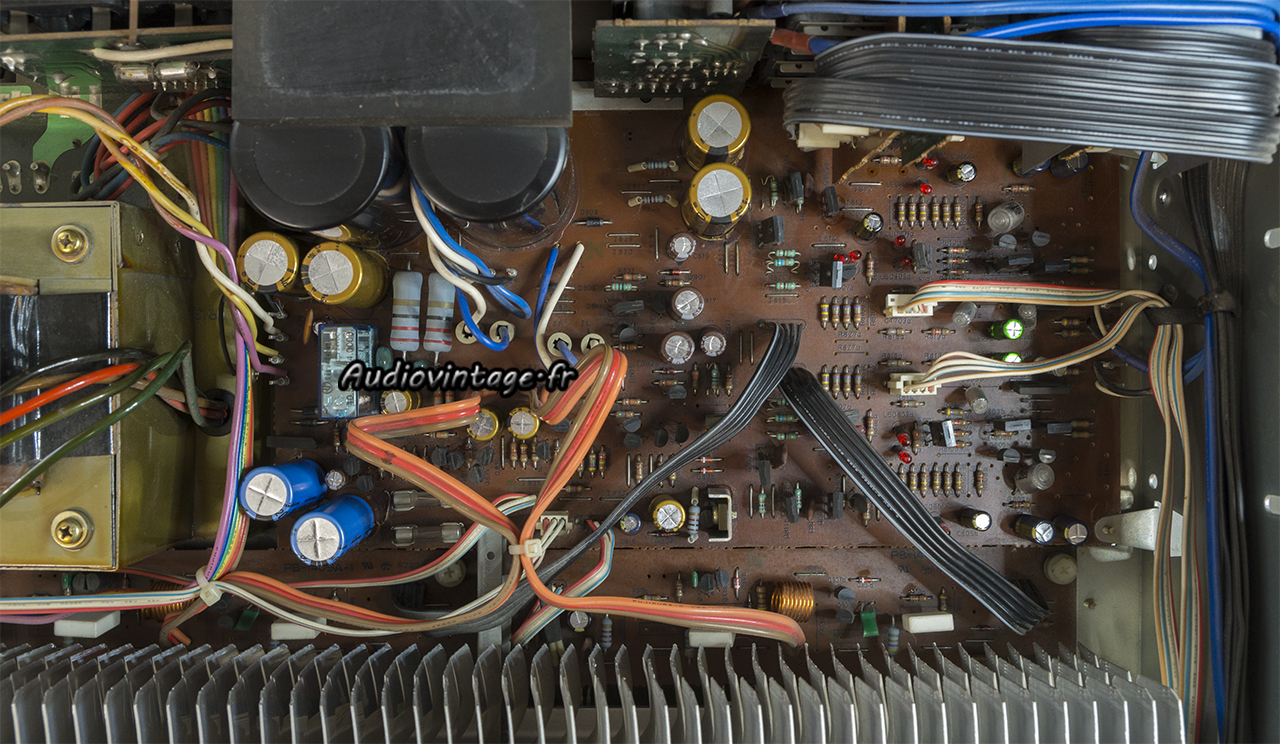

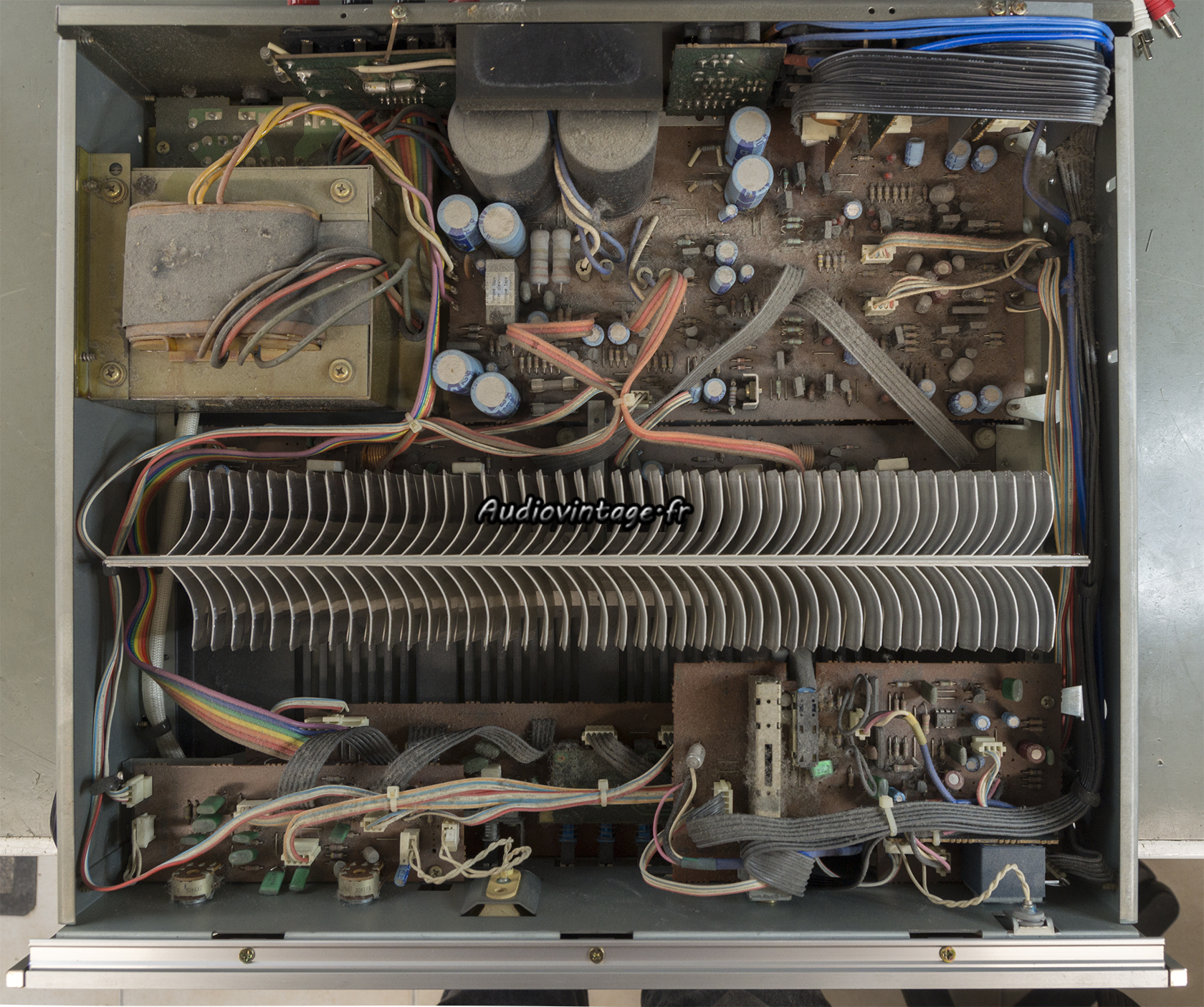

Luxman L-410 : circuit principal à réviser.
Le circuit principal, légèrement poussiéreux 😉

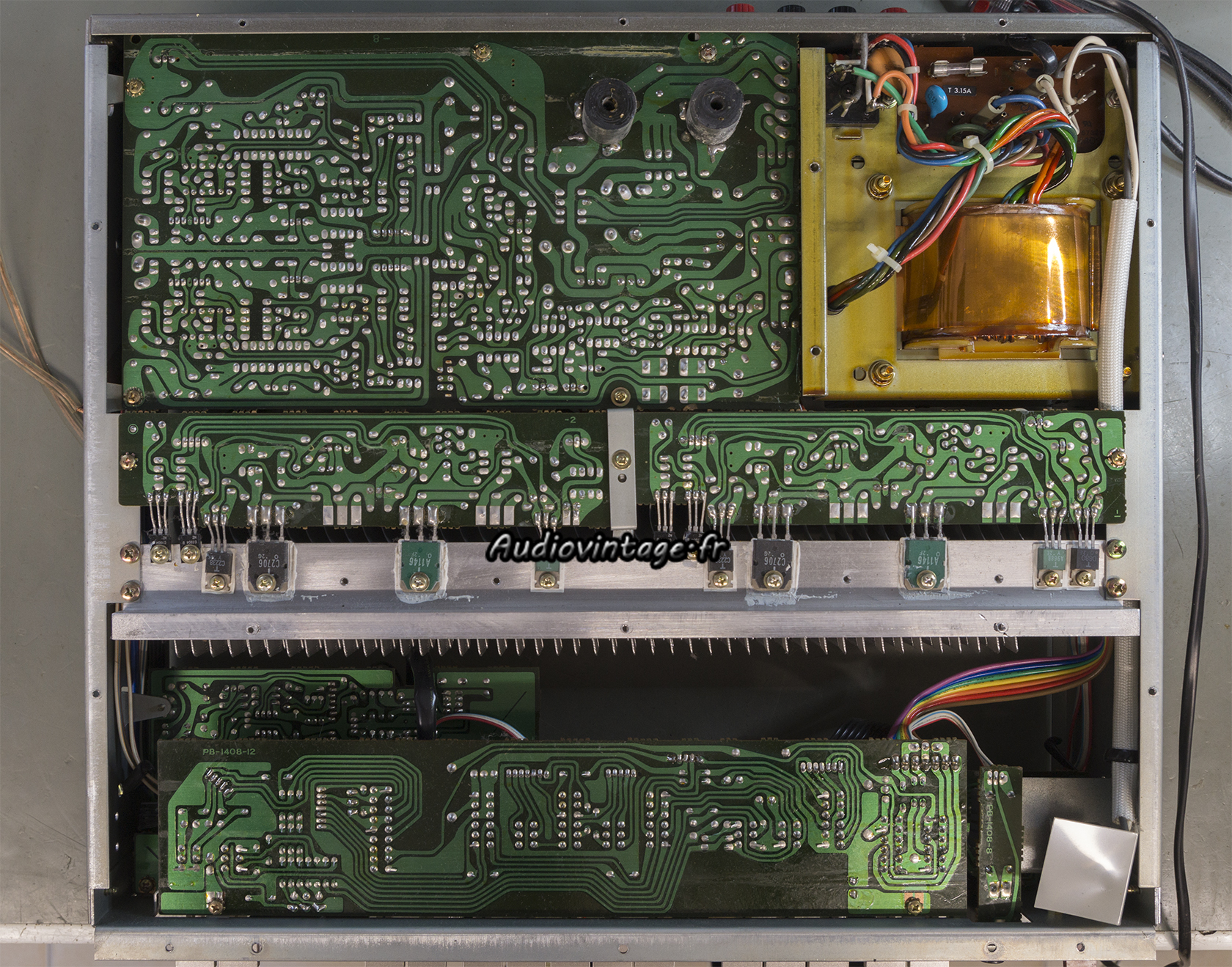

Luxman L-410 : circuit principal révisé.
La plupart des condensateurs chimiques ont été remplacés, ainsi que le relais de protection HP. Sous le circuit, toutes les soudures ont été observées minutieusement à la loupe et sous un fort éclairage, et refaites si nécessaires.

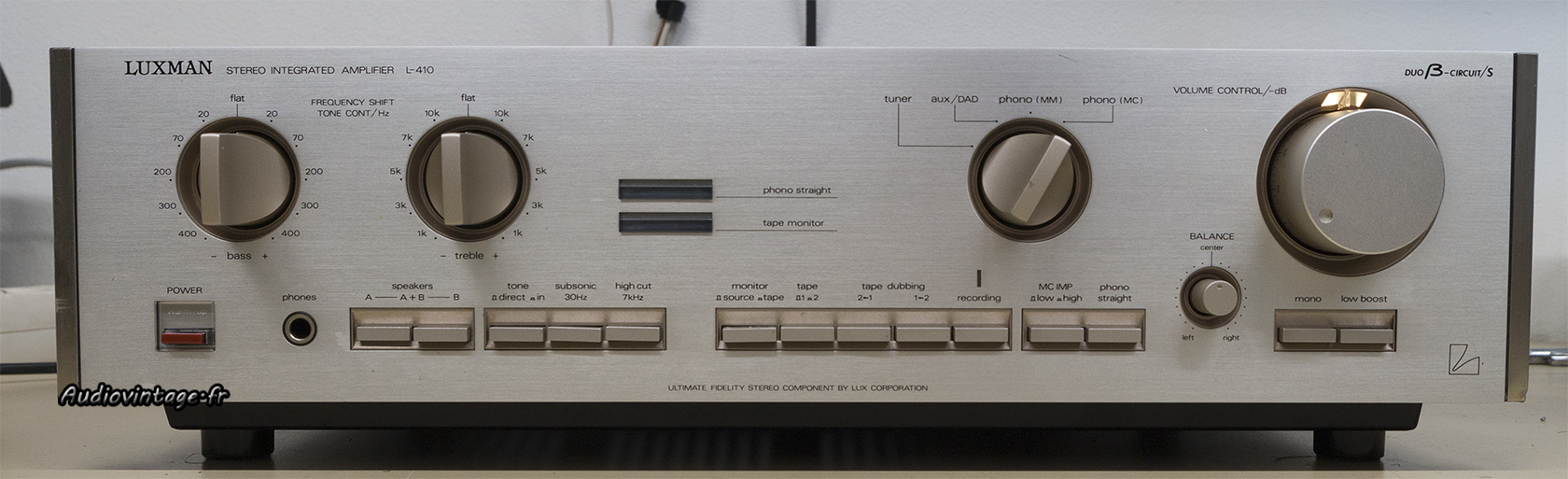

Luxman L-410 : terminé.
Les commandes ont été nettoyées, les ampoules HS remplacées, l’alimentation est passée en 240v, les courants de repos réglés selon le manuel constructeur.
Terminé.

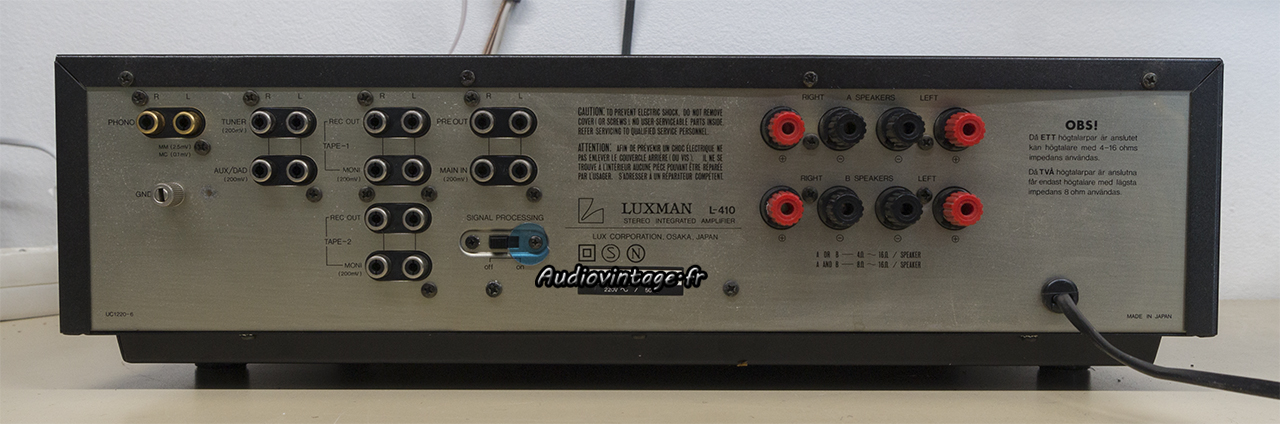

Luxman L-410 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-410 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman L-410 : distorsion-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Luxman L-410 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman L-410 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux-tone-defeat
Puissance de sortie sous 8 ohms à l’écrêtage en IMD, entrée aux, tone defeat.

Luxman L-410 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman L-410 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Luxman L-410 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-low-boost-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, low boost activé.

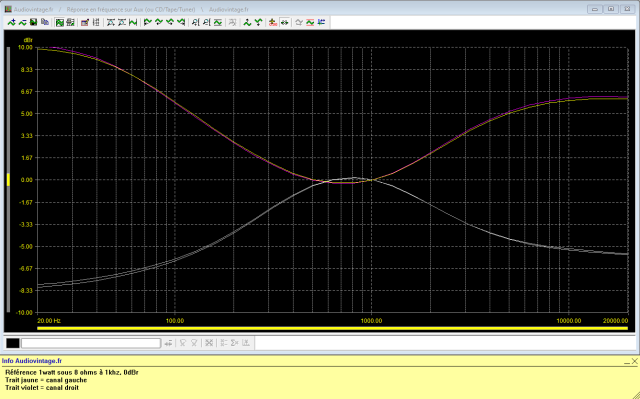

Luxman L-410 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Luxman L-410 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman L-410 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono MM:

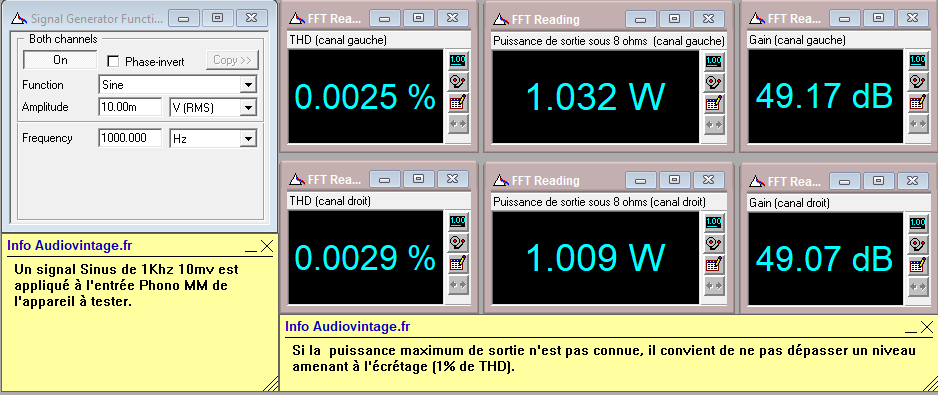

Luxman L-410 : distorsion-a-2x1w-sous-8-ohms-entree-phono-MM-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

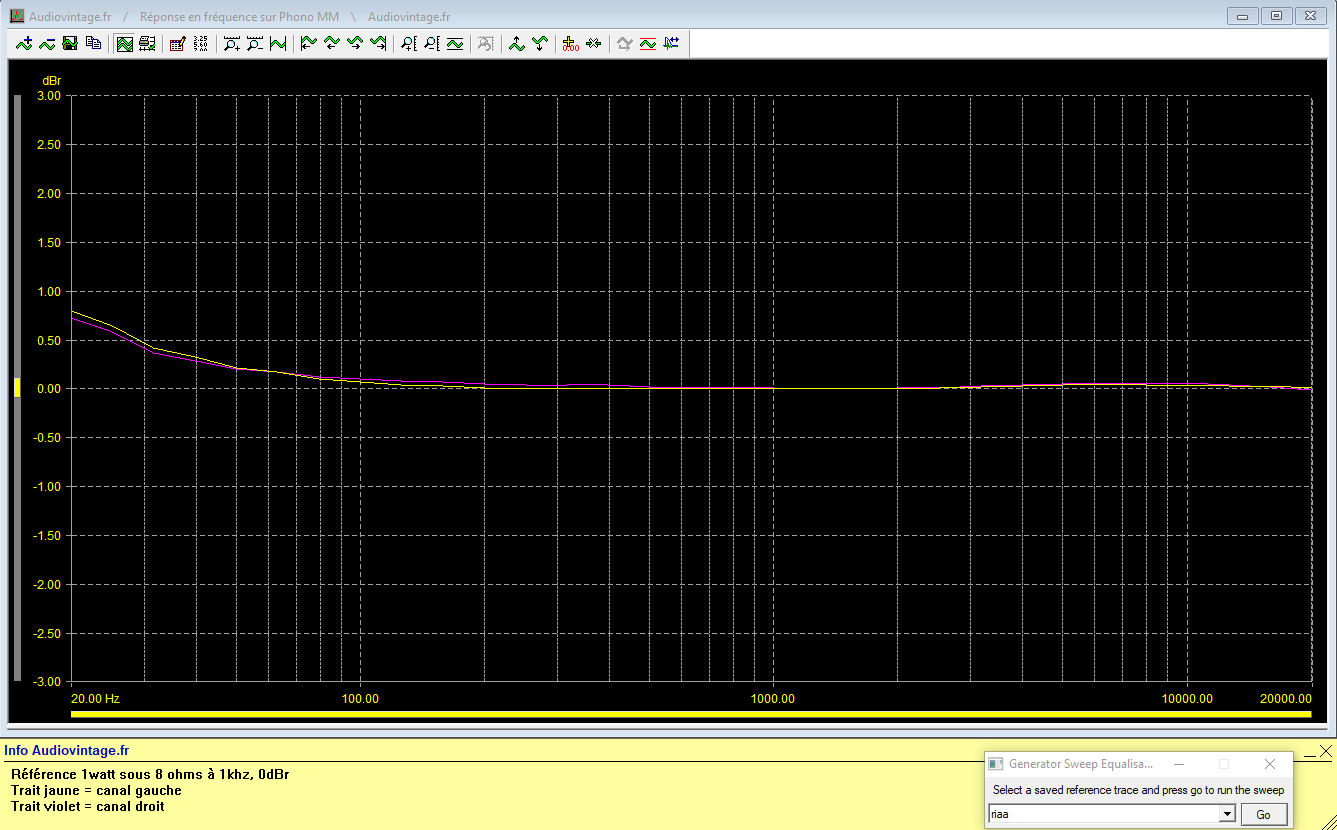

Luxman L-410 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MM-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Luxman L-410 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MM-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MM, tone defeat.

Luxman L-410 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-phono-MM-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC:

Luxman L-410 : distorsion-a-2x1w-sous-8-ohms-entree-phono-MC-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

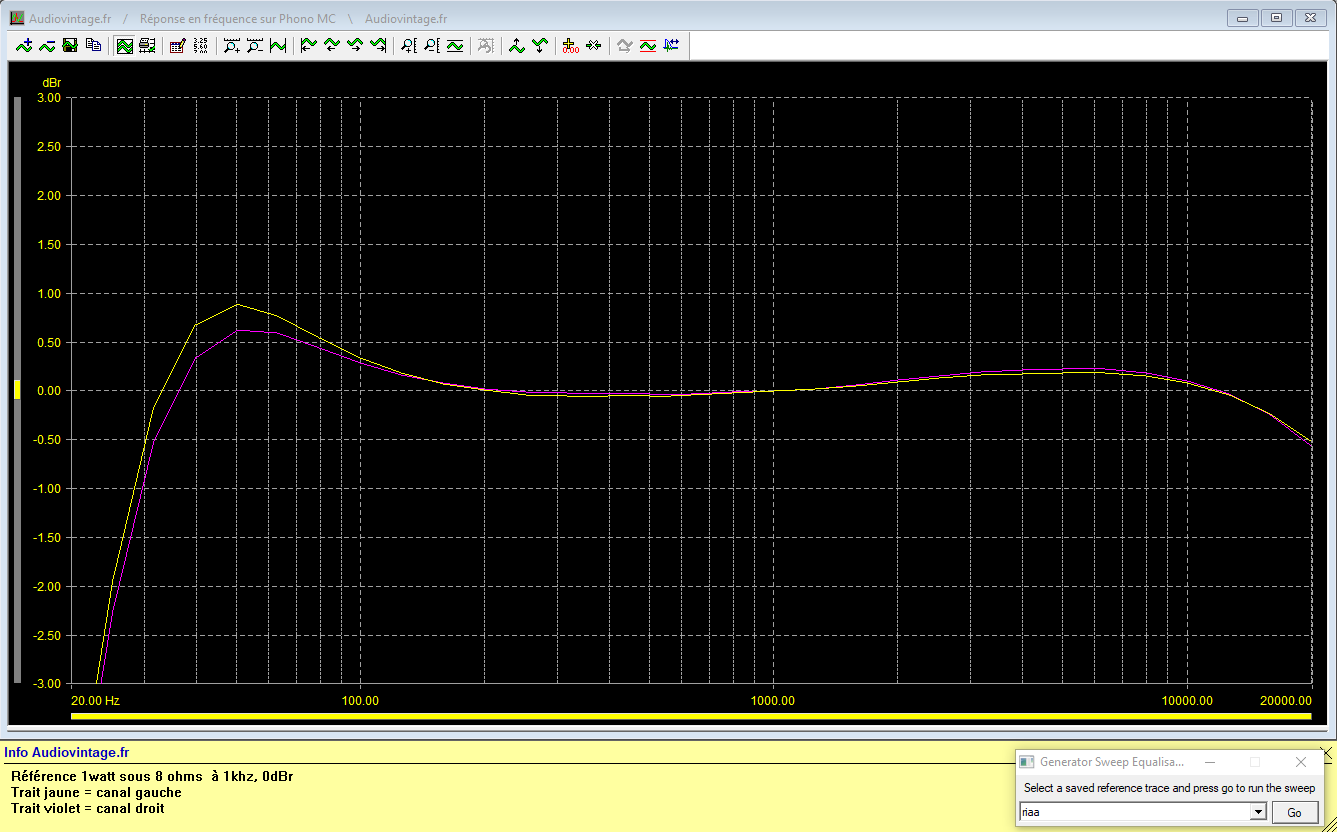

Luxman L-410 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-MC-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

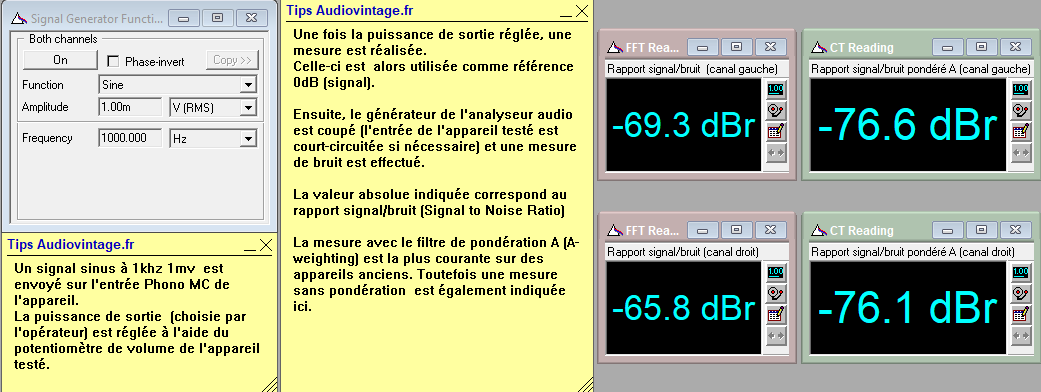

Luxman L-410 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-MC-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono MC, tone defeat.

Luxman L-410 : rapport-signal-bruit-a-2x75w-sous-8-ohms-entree-phono-MC-tone-defeat
Rapport signal bruit à 2x75w sous 8 ohms, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

Luxman L-410 : signal-carre-a-100hz
Luxman L-410 : signal-carre-a-1khz
Luxman L-410 : signal-carre-a-10khz
Luxman L-410 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
