Sansui AU-9500 : un beau morceau !
L’AU-9500 fait partie des amplificateurs intégrés Sansui les plus connus. Je vous propose aujourd’hui la lecture de la remise en état d’un exemplaire demandant de nombreux soins.

Sansui AU-9500 : à son arrivée.
Déjà confié à un réparateur par son propriétaire actuel. Réparateur qui n’a pas su régler le souci principal de cet appareil, des craquements importants sur le canal gauche.

Sansui AU-9500 : potentiomètre à remplacer.
Autre souci ennuyeux, le potentiomètre de volume original n’est plus présent, remplacé par la cochonnerie que voici. L’axe en plastique souple ne convient pas au bouton qui vient s’y fixer, ça branle, c’est pas droit, c’est nul.
Bien sûr, il n’y a pas de pin loudness, cette fonction est donc inutilisable.

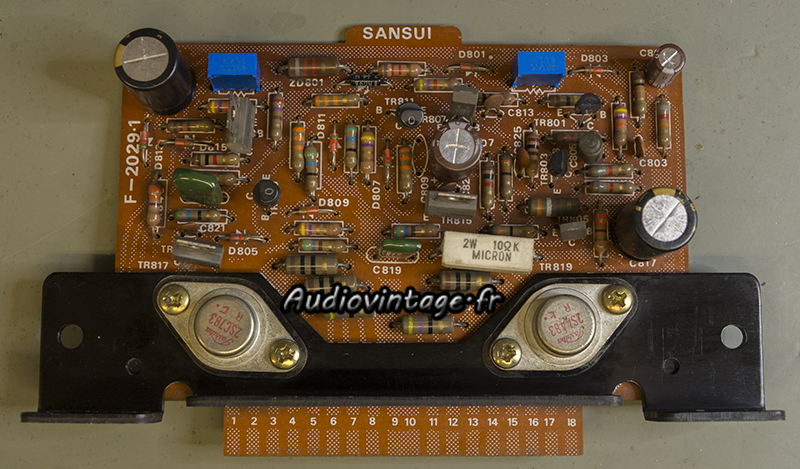

Sansui AU-9500 : circuit driver à revoir.
Démontage d’un des deux circuits driver.

Sansui AU-9500 : circuit driver revu.
Remplacement des condensateurs chimiques, des résistances ajustables et de certains transistors bruyants.

Sansui AU-9500 : un peu de travail de nettoyage à faire...
La graisse sous les transistors de puissances a totalement disparue, le radiateur est très sale.

Sansui AU-9500 : micas neufs et graisse fraîche.
Micas neufs, graisse fraîche, gros nettoyage. Le second canal reçoit des soins identiques.

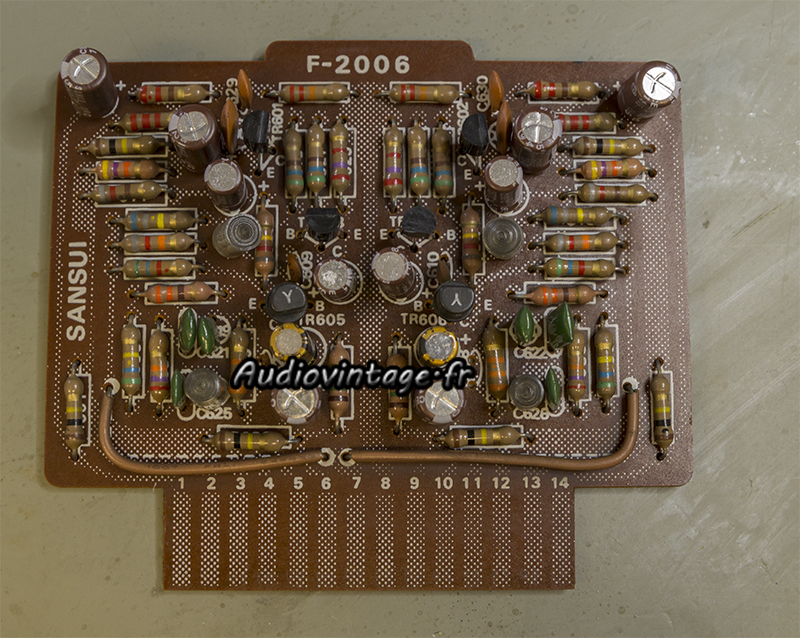

Sansui AU-9500 : circuit phono à revoir.
Le circuit phono.

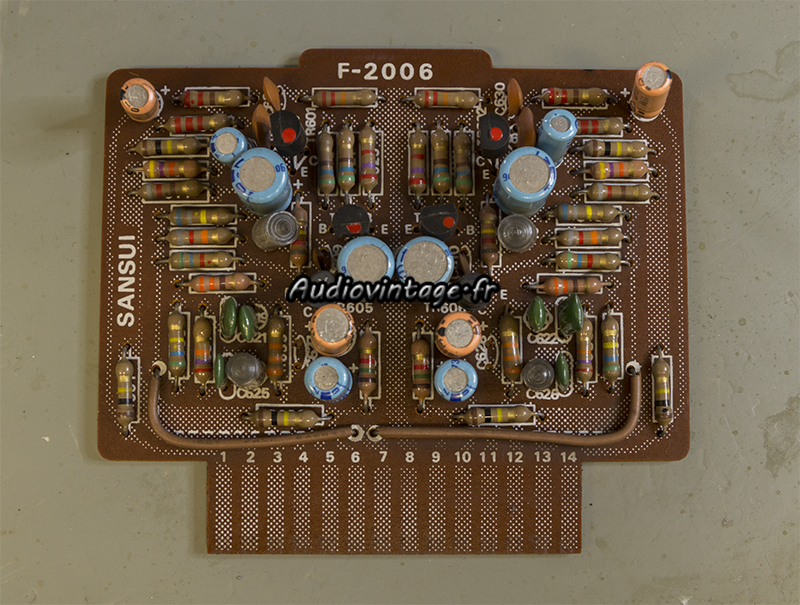

Sansui AU-9500 : circuit phono révisé.
La totalité des condensateurs chimiques et la plupart des transistors sont remplacés.

Sansui AU-9500 : alimentation à revoir.
Le circuit d’alimentation et de protection.

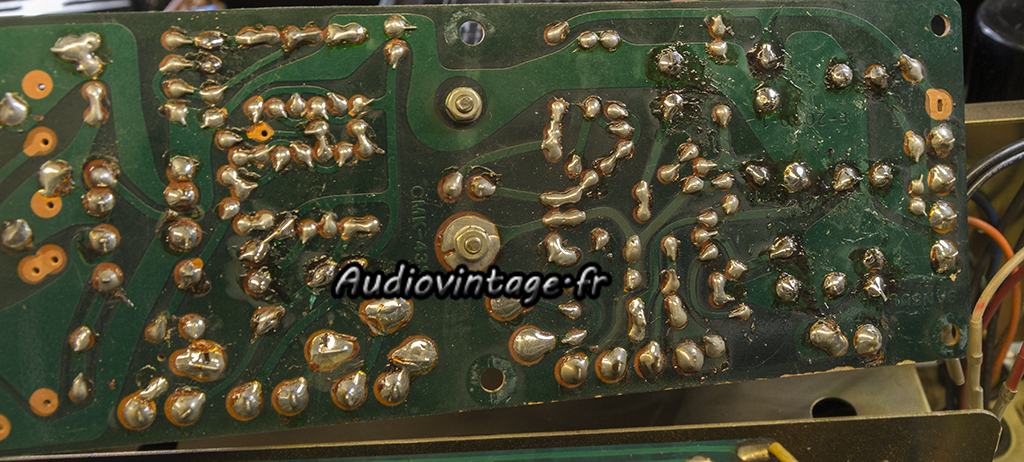

Sansui AU-9500 : pas très propre...
En effet, quelqu’un est passé par ici, ce n’est pas très propre et des pistes sont amochées.

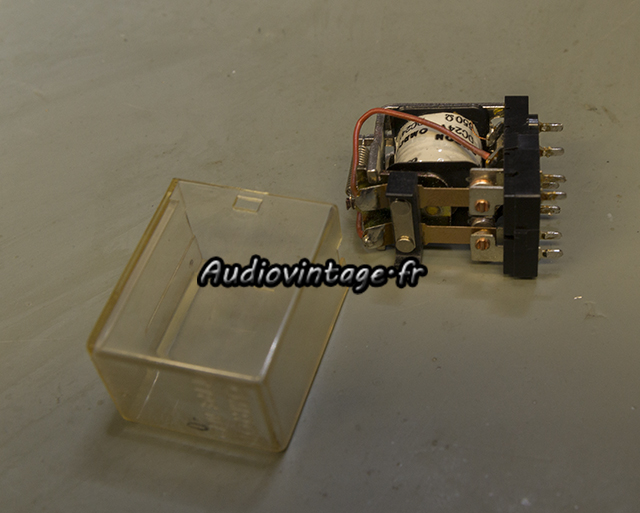

Sansui AU-9500 : nettoyage du relais.
Démontage et nettoyage des contacts du relais.

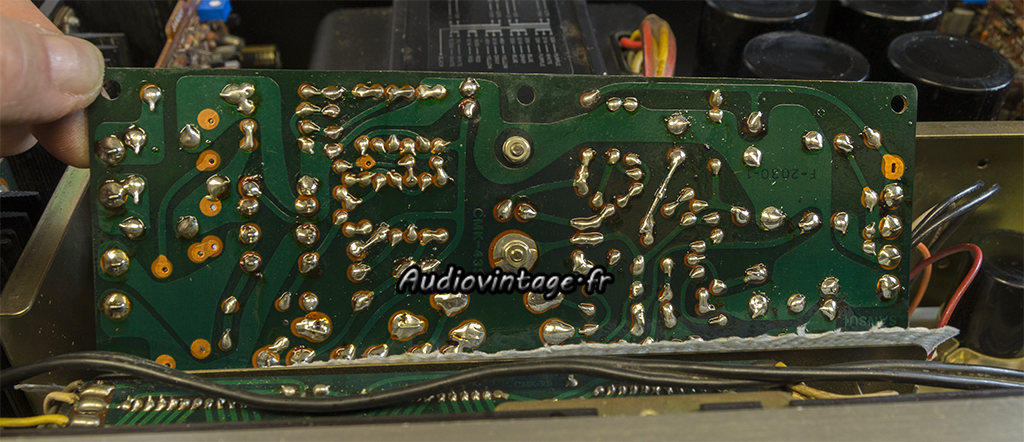

Sansui AU-9500 : en cours de nettoyage.
Nettoyage en cours.

Sansui AU-9500 : circuit alimentation revu.
Remontage après remplacement des condensateurs chimiques.

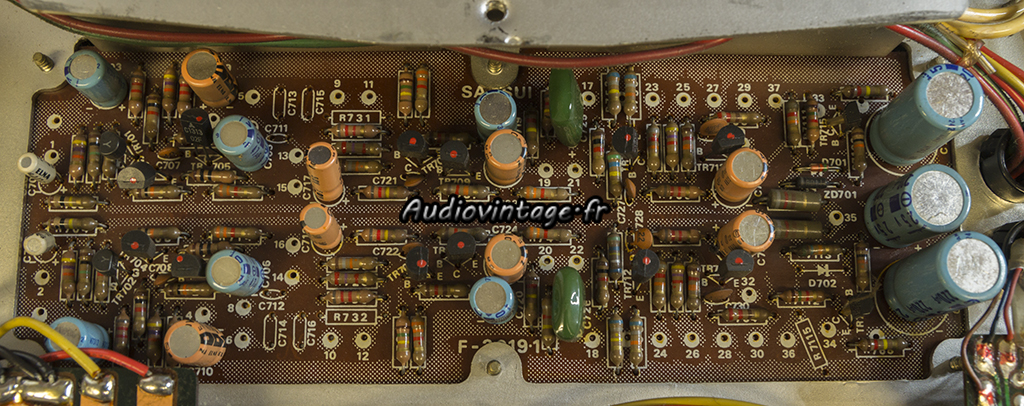

Sansui AU-9500 : circuit tonalité à revoir.
Le circuit de tonalité.

Sansui AU-9500 : circuit tonalité révisé.
Ici encore, tous les condensateurs chimiques sont remplacés ainsi qu’une bonne partie des transistors (bruyants).

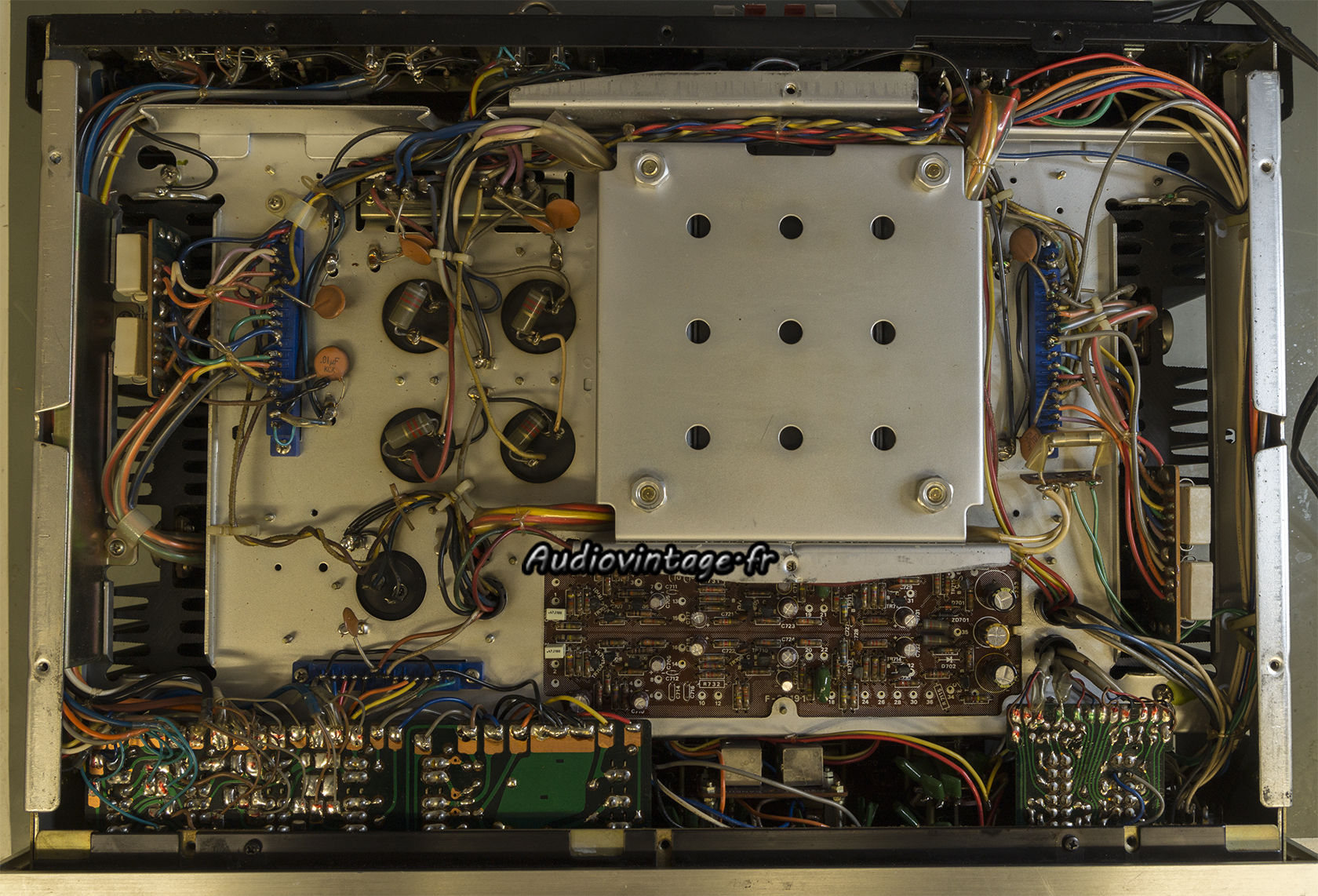

Sansui AU-9500 : terminé.
Sansui AU-9500 : terminé.
Bias et offset sont ajustés après le remplacement du potentiomètre de volume et un sérieux nettoyage des commandes.

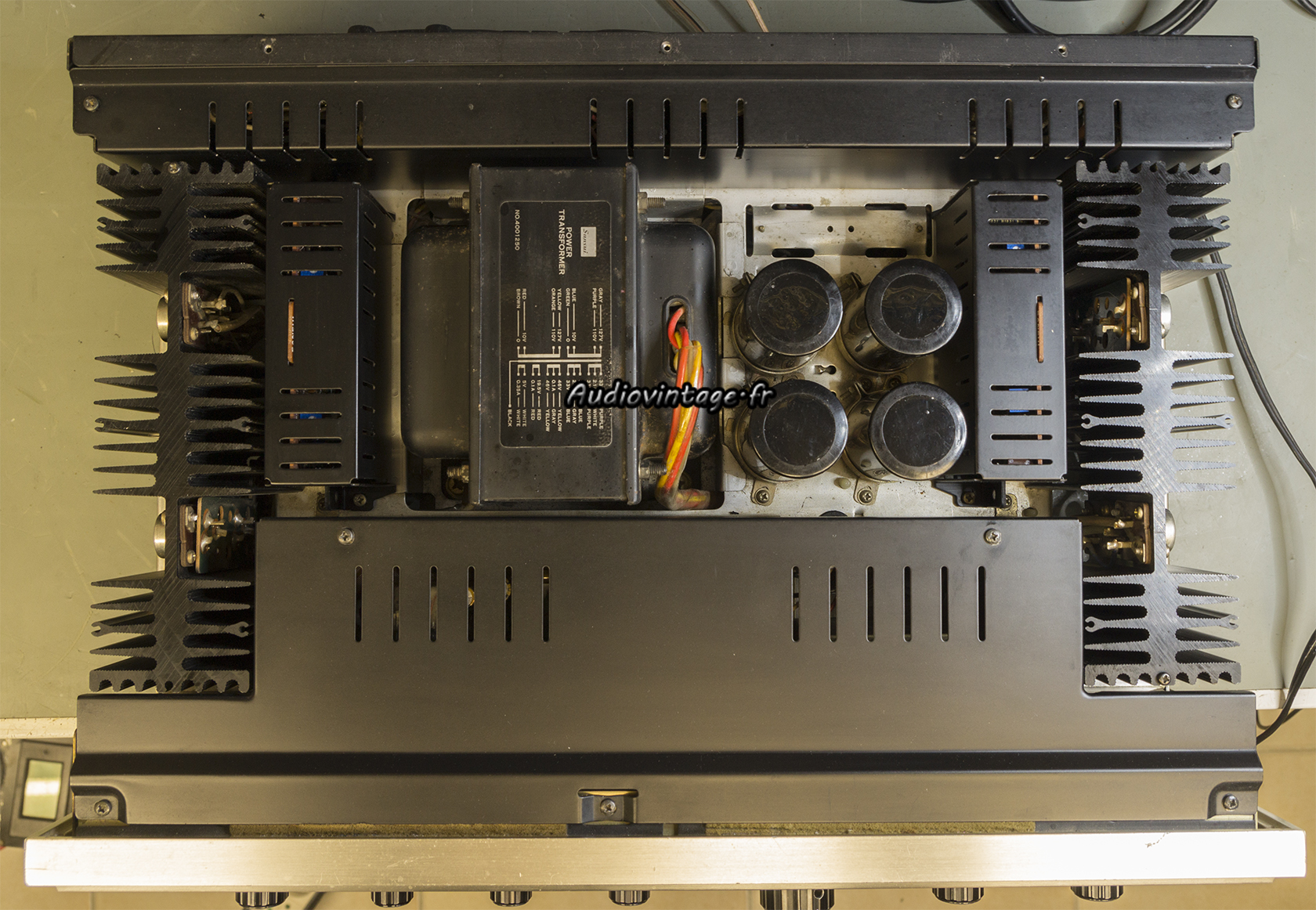

Sansui AU-9500 : terminé, blindages en place.
Blindages en place.

Sansui AU-9500 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : distorsion-a-2x80w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : IMD-a-2x80w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x80w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-high-filter-12khz-puis-high-filter-6khz-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres High filter 12khz puis filtre High Filter 6khz activés.

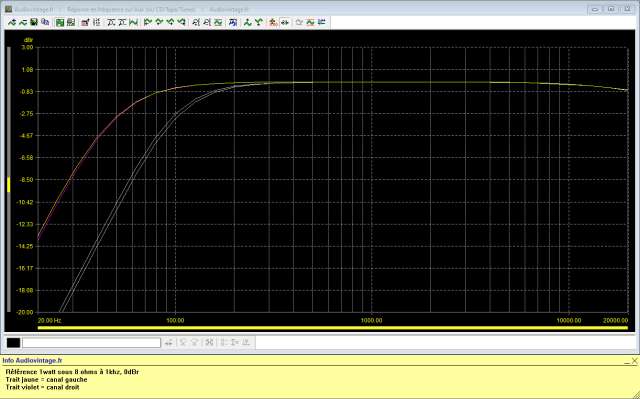

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-low-filter-50hz-puis-low-filter-100hz-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres low filter 50hz puis filtre low Filter 100hz activés.

Sansui AU-9500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

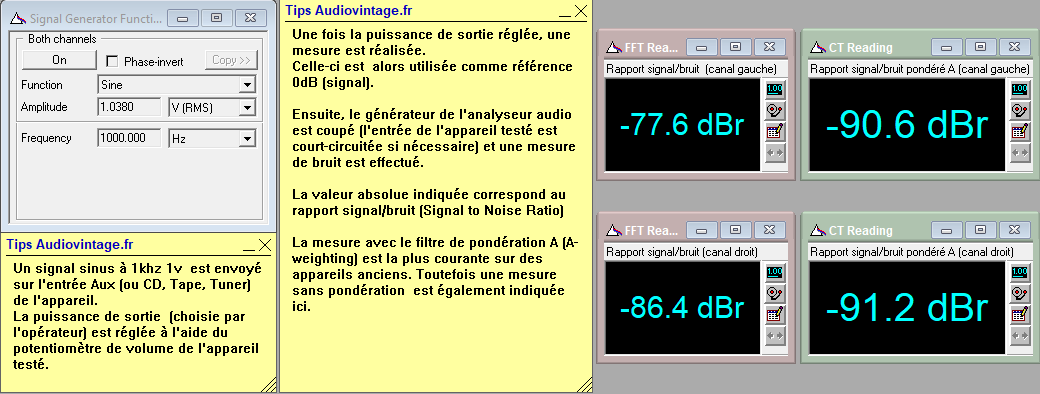

Sansui AU-9500 : rapport-signal-bruit-a-2x80w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x80w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-9500 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

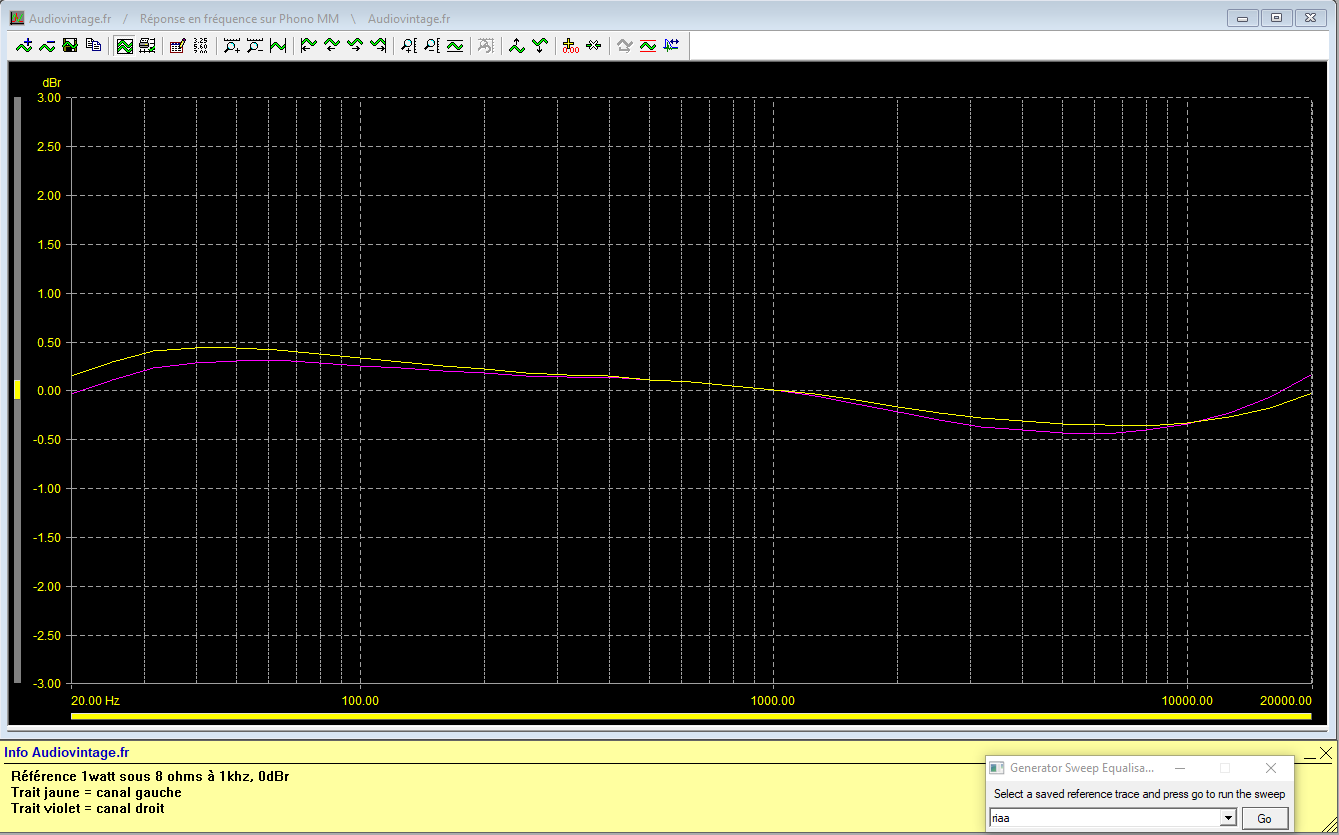

Sansui AU-9500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

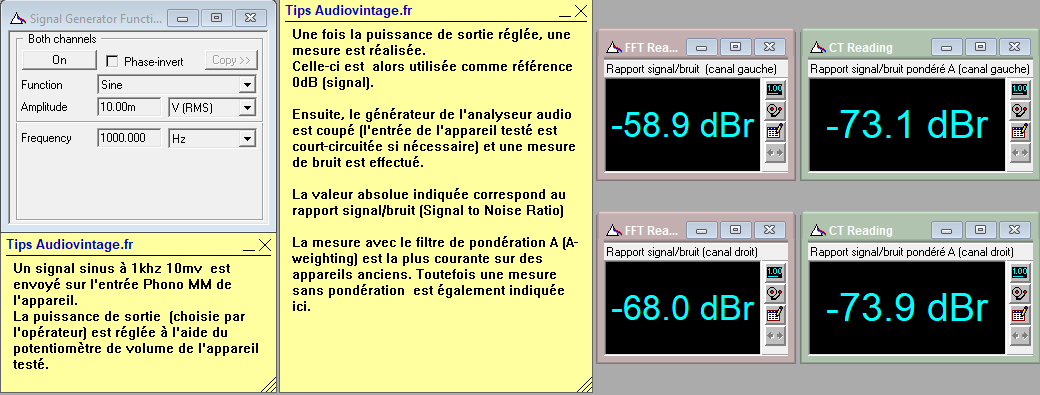

Sansui AU-9500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-9500 : rapport-signal-bruit-a-2x80w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x80w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-9500 : signal-carre-a-100hz
Sansui AU-9500 : signal-carre-a-1khz
Sansui AU-9500 : signal-carre-a-10khz
Sansui AU-9500 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

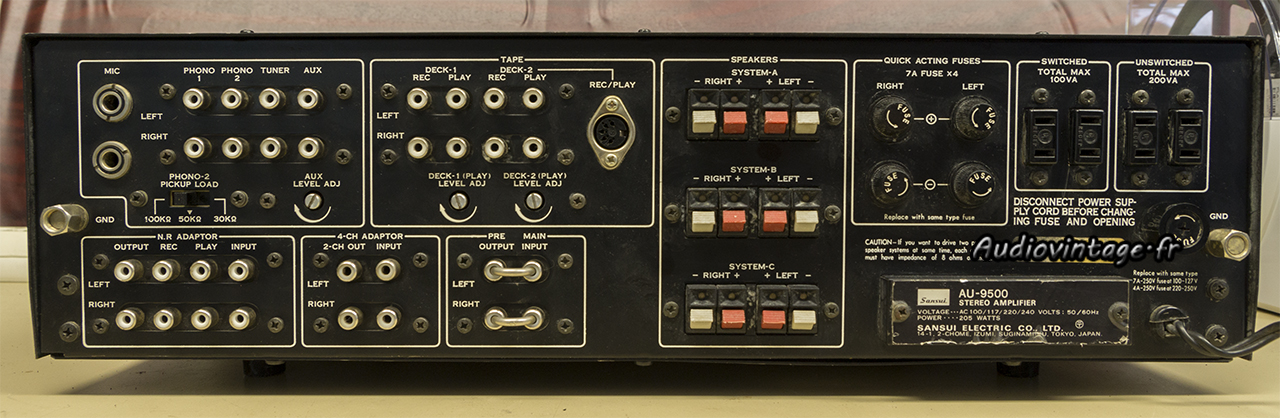

Sansui AU-9500 : connectique.
Connectique.

Et si vous faisiez réparer et/ou réviser votre Sansui ?
Audiovintage : réparation et révision de vos appareils !

2 réflexions sur « Sansui AU-9500 »

  1. Jean Philippe DELAVAULT

    Bonjour,

    Je me permet de vous envoyer un petit message car j’ai récupéré un ampli intégré Sansui AU 888, mais j ‘ai un problème de potentiomètre de volume qui a le curseur intérieur hs
    ( les deux canaux ne démarre plus en même temp et crachotement donc impossible à utilisé) J’ai essayé malgré tout de pulvériser du fluide spéciale contact, rien ni fait.
    Je voudrais bien changé Le potar ,mais le modèle est spéciale avec un point milieu et apparemment introuvable. Avez vous une solution de remplacement ?
    Merci.
    cordialement

  2. Audiovintage Auteur de l’article

    Bonjour,
    hélas, je n’ai pas de solution. Il faut retirer le potentiomètre pour en prendre les mesures exactes et tenter de trouver un équivalent moderne de la même valeur. Il y a en effet une patte en plus pour le loudness. Si cette patte n’est pas présente, cette fonction ne pourra plus être utilisée.
    Cordialement, Thierry.
