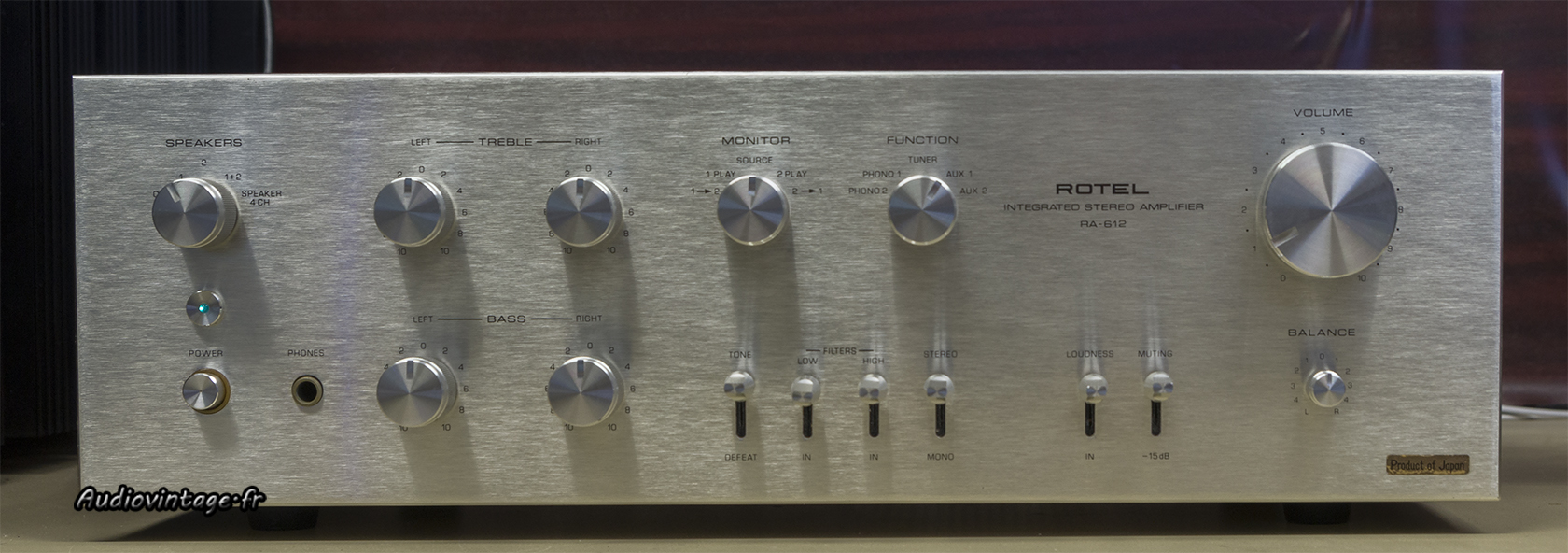

Rotel RA-612 : il brille ! :)
Bien qu’il soit dans un état esthétique « neuf », l’état électronique de ce Rotel RA-612 est loin d’être extraordinaire. Révision complète chez Audiovintage.

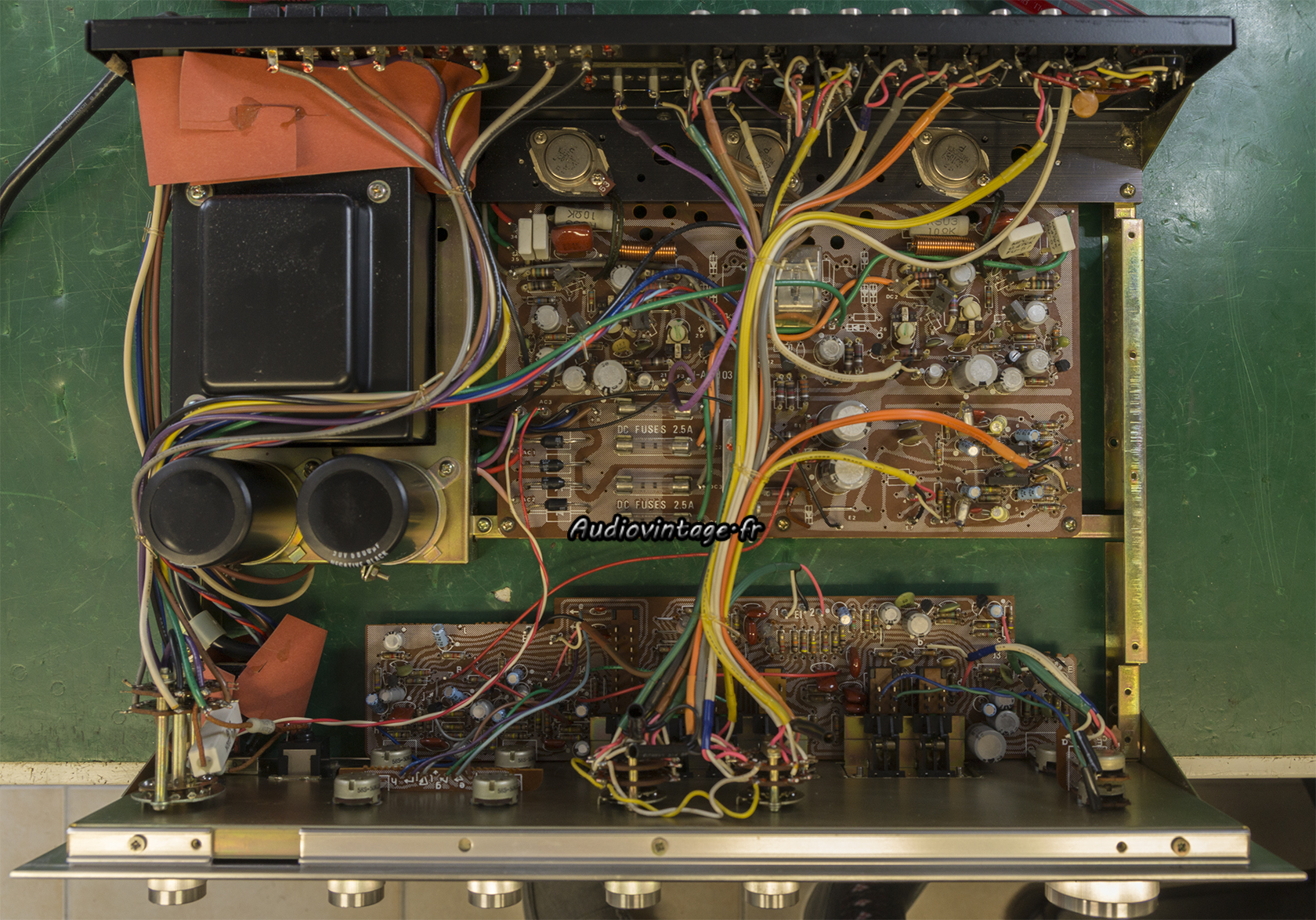

Rotel RA-612 : à son arrivée.
Rotel RA-612 : à son arrivée.
L’amplificateur est dans son état d’origine. Le voyant de mise en route ne fonctionne plus, le relais montre des signes de mauvais contact, certaines commandes sont encrassées, et on a droit à des claquements dans les enceintes, que ce soit à l’allumage ou à l’extinction, ce qui n’est pas normal vue la conception de ce modèle.

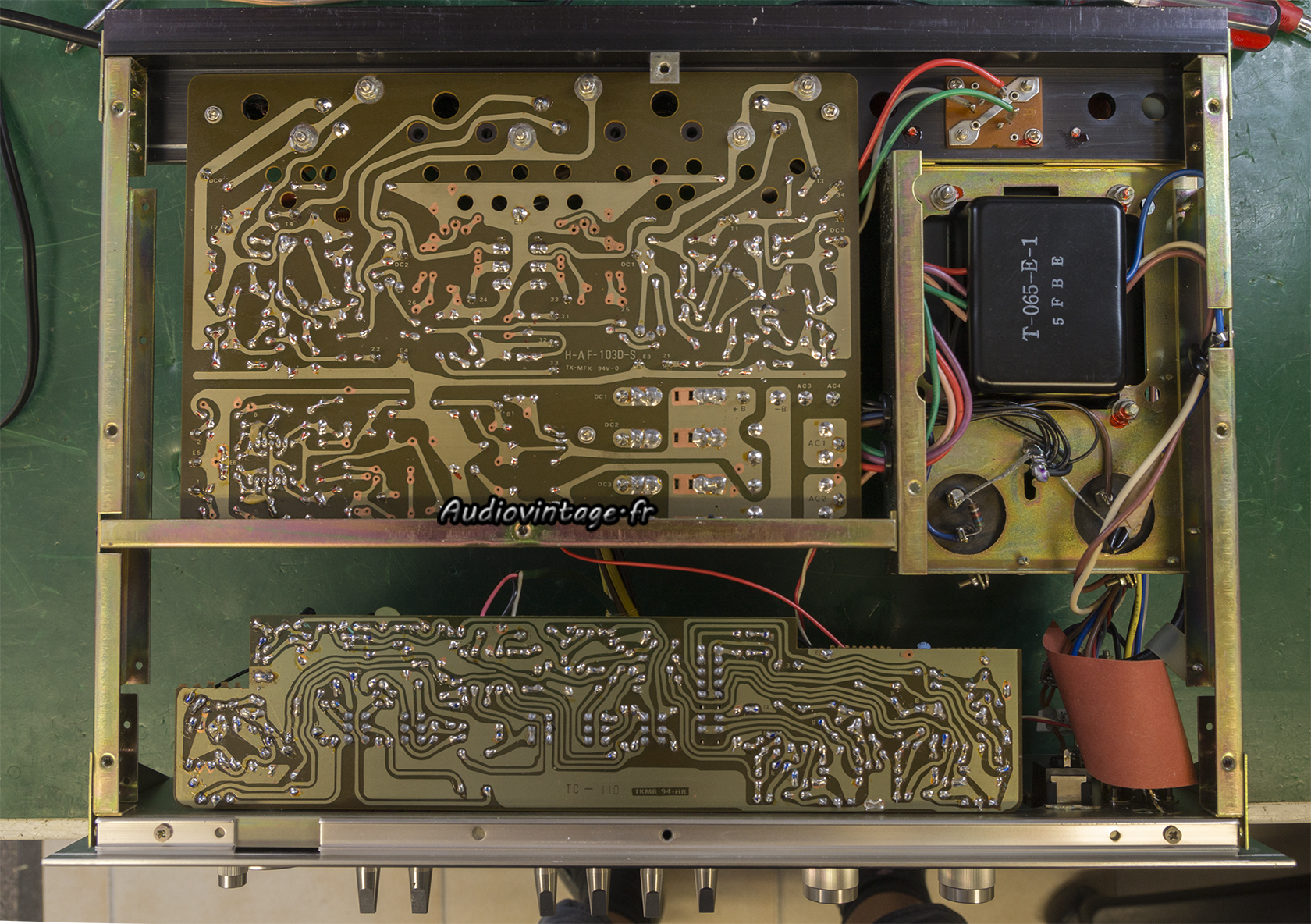

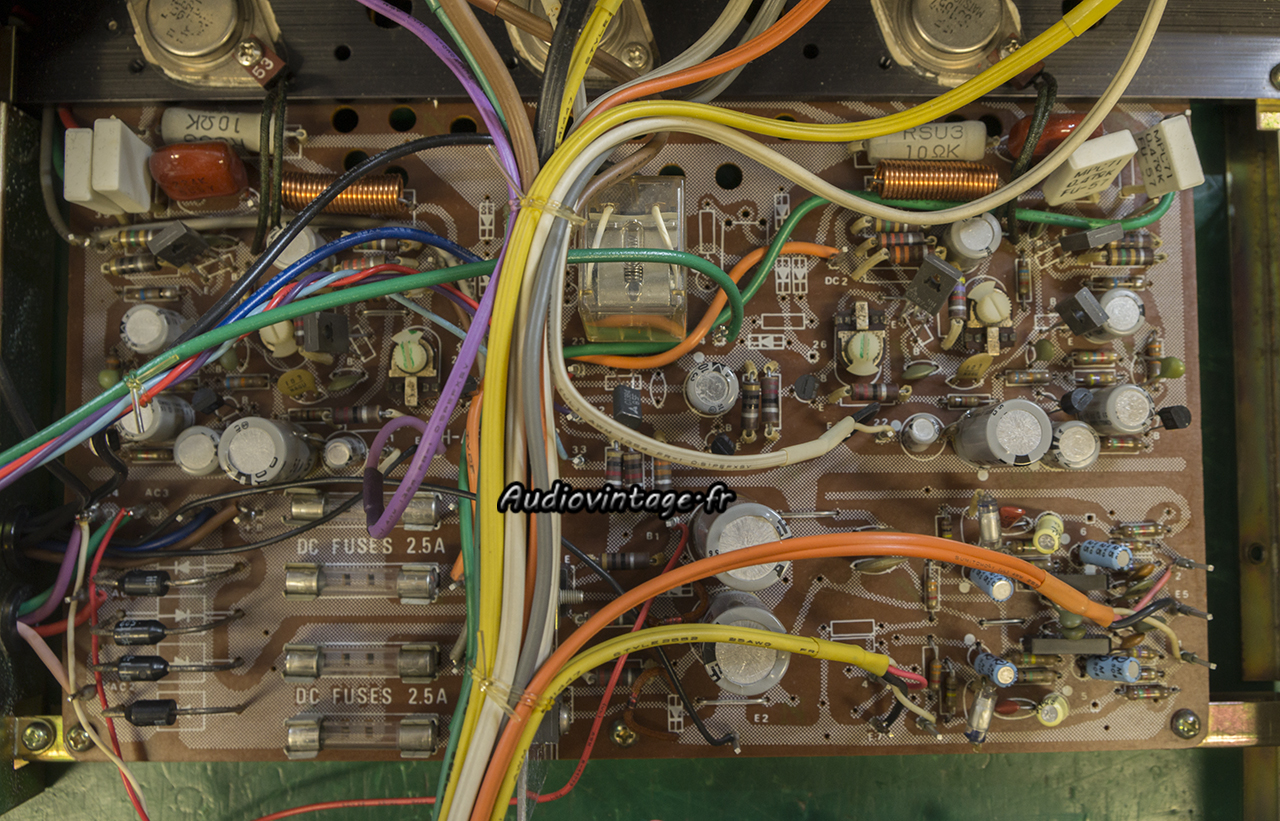

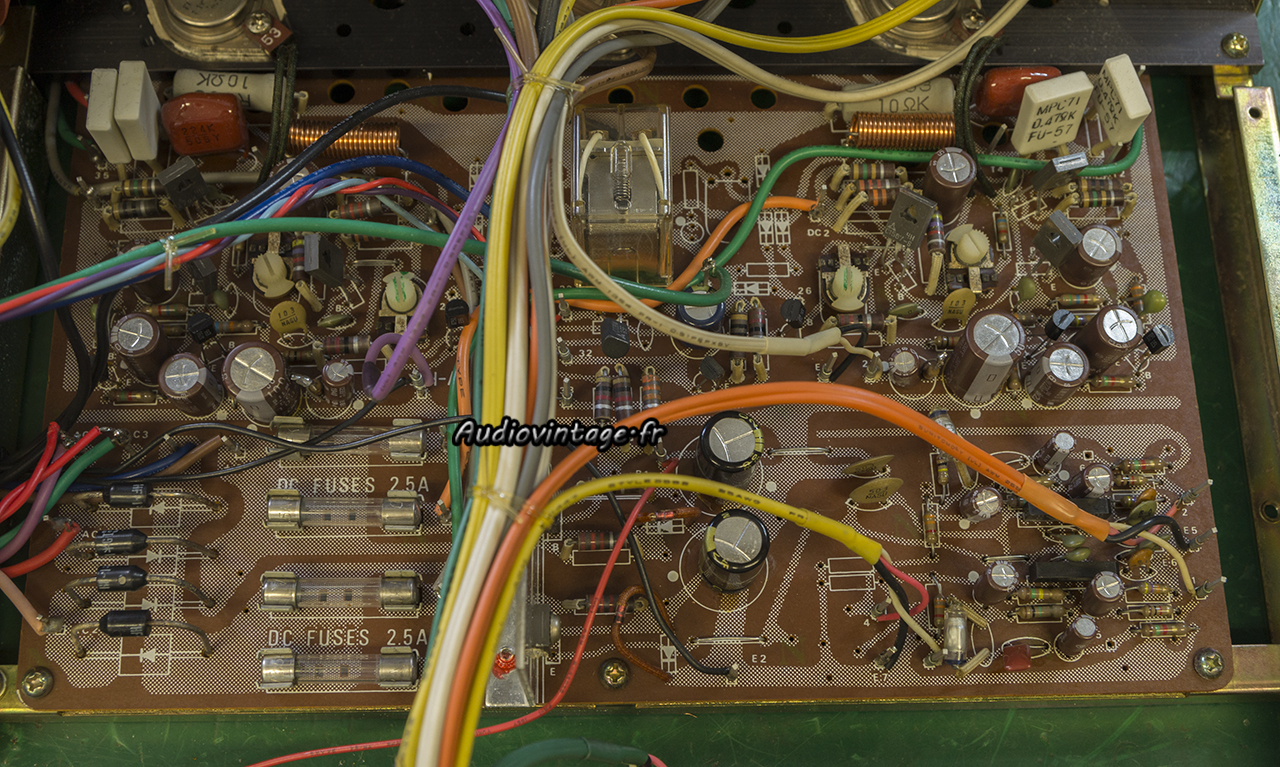

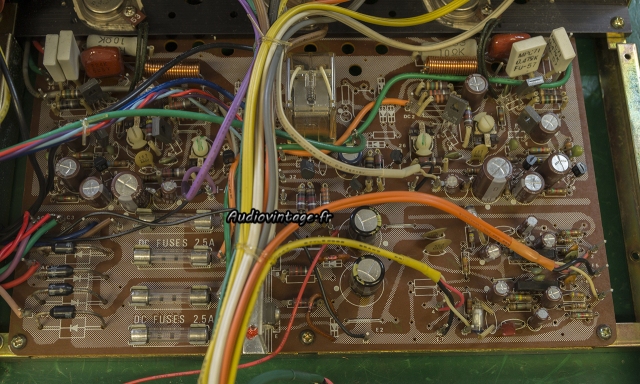

Rotel RA-612 : circuit principal à revoir.
Le circuit principal.

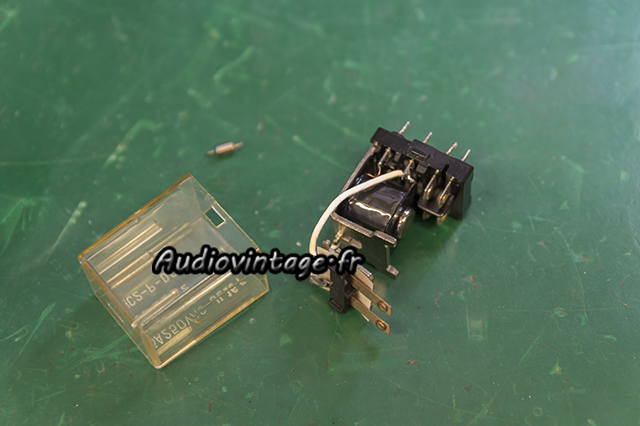

Rotel RA-612 : relais à nettoyer.
Le relais est démonté, les contacts ne sont pas usés mais simplement encrassés. Nettoyage puis remontage.

Rotel RA-612 :  circuit principal révisé.
Tous les condensateurs chimiques sont remplacés. Suite à cette photo et essais, le circuit de gestion du relais est revu avec un transistor de commande plus costaud et un léger allongement de la durée de muting avant le déclenchement du dit relais.

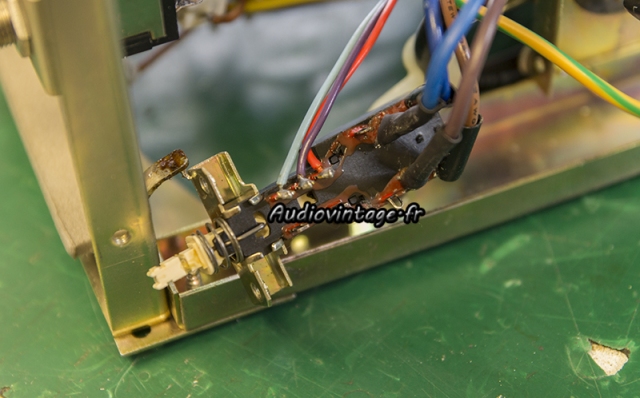

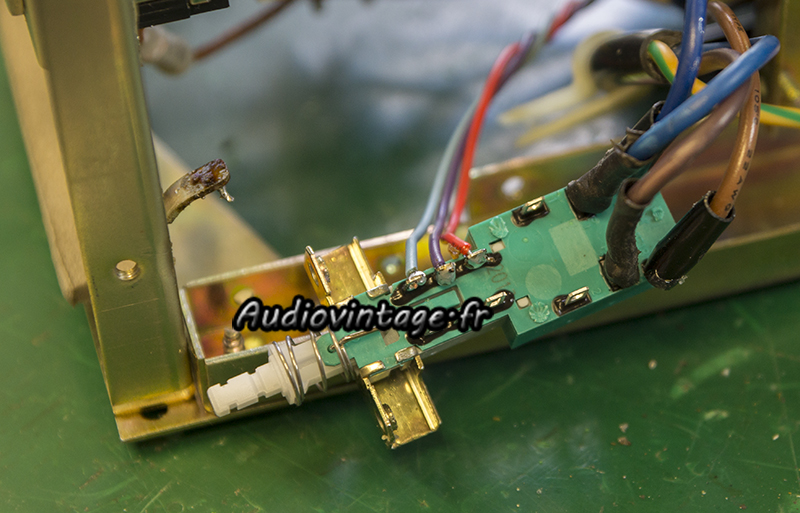

Rotel RA-612 :  switch défectueux.
Le switch on/off original est en mauvais état. Il est en grande partie responsable des claquements à l’allumage et à l’extinction.

Rotel RA-612 : nouveau switch en place.
Son remplaçant tout neuf en place. Viendront ensuite s’y connecter deux condensateurs X2 « spark killer » curieusement non montés à l’origine.
Toutes ces modifications permettront d’avoir un appareil silencieux à sa mise en route et à son extinction.

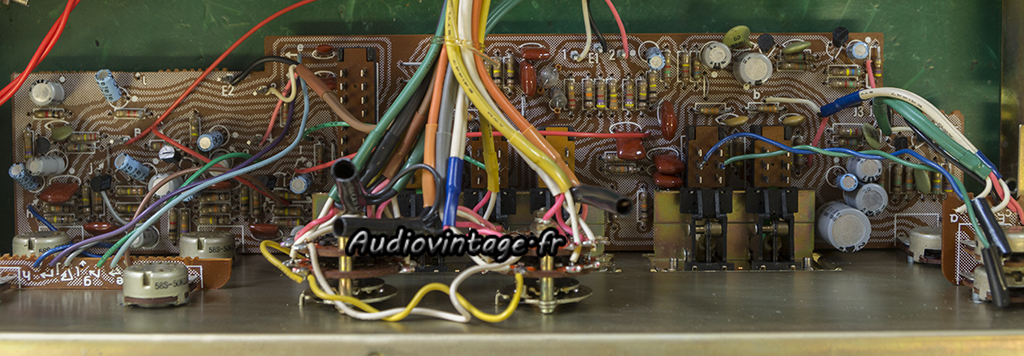

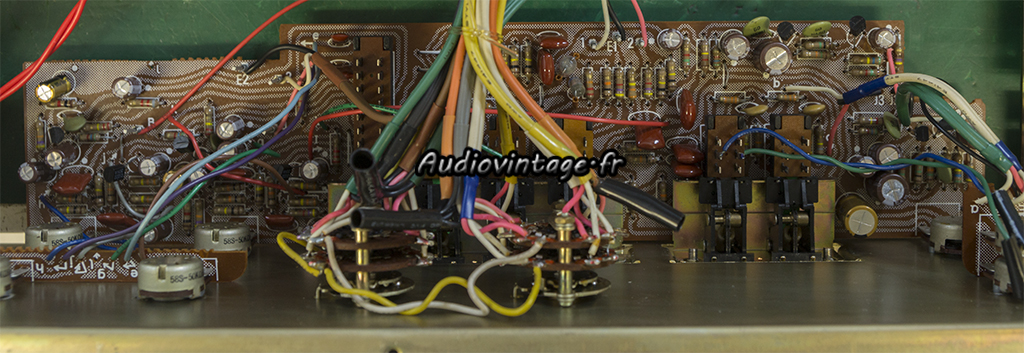

Rotel RA-612 : circuit de tonalité à revoir.
Le circuit de tonalité/filtre avant intervention.

Rotel RA-612 : circuit de tonalité révisé.
Tous les condensateurs chimiques ont été remplacés.

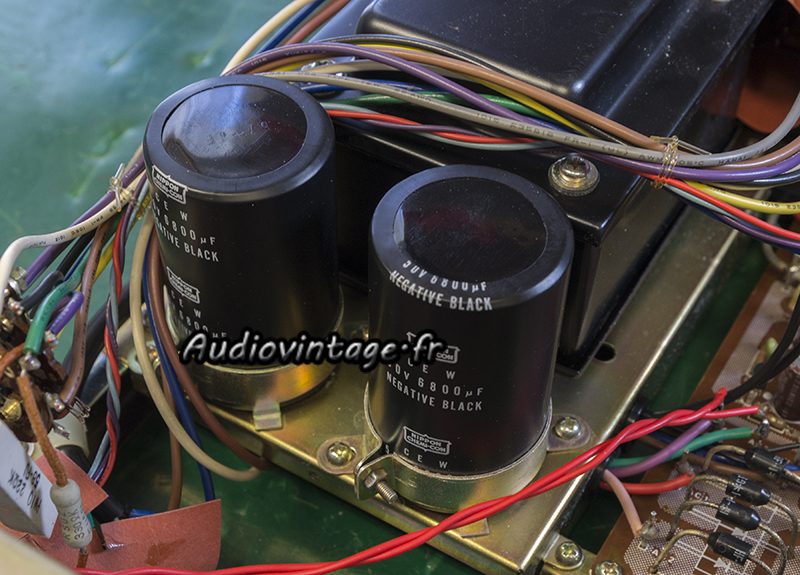

Rotel RA-612 : condensateurs de filtrage d'alimentation originaux.
Les deux condensateurs de filtrage originaux.

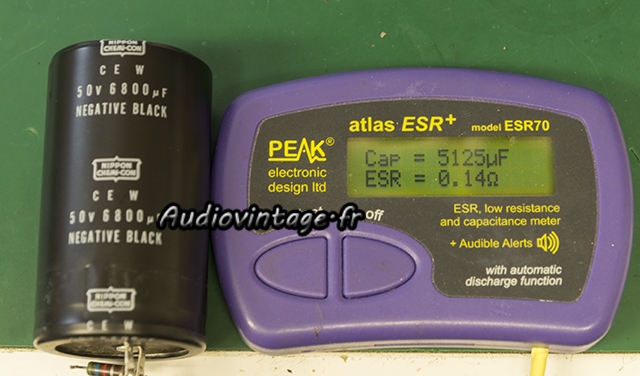

Rotel RA-612 :  condensateur fatigué.
Les mesures ne sont pas brillantes.

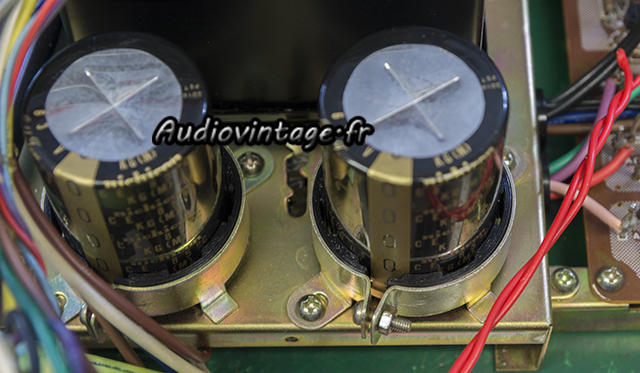

Rotel RA-612 : condensateurs de filtrage neufs en place.
Ils sont donc remplacés par des Nichicon KG montés sur des adaptateurs imprimés en 3D.

Rotel RA-612 : terminé.
Ampoule du voyant remplacée. Commandes nettoyées. Bias et offset ajustés. Terminé !

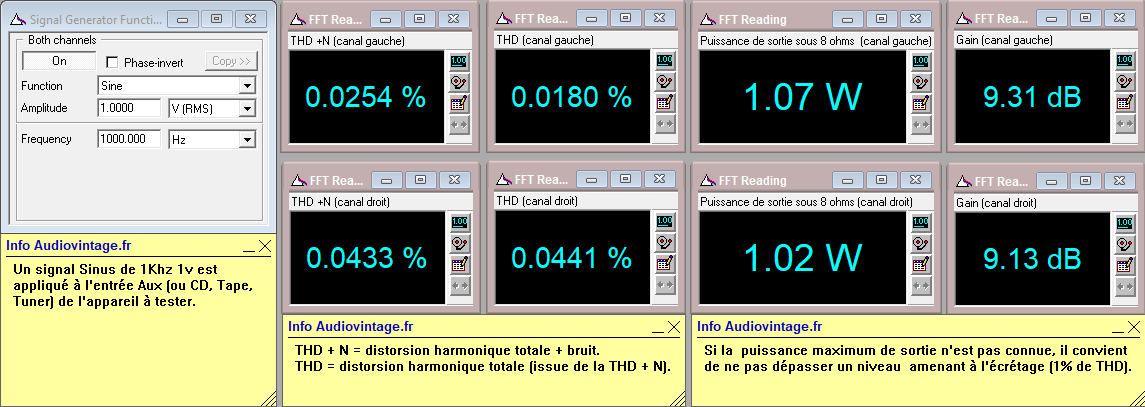

Rotel RA-612 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

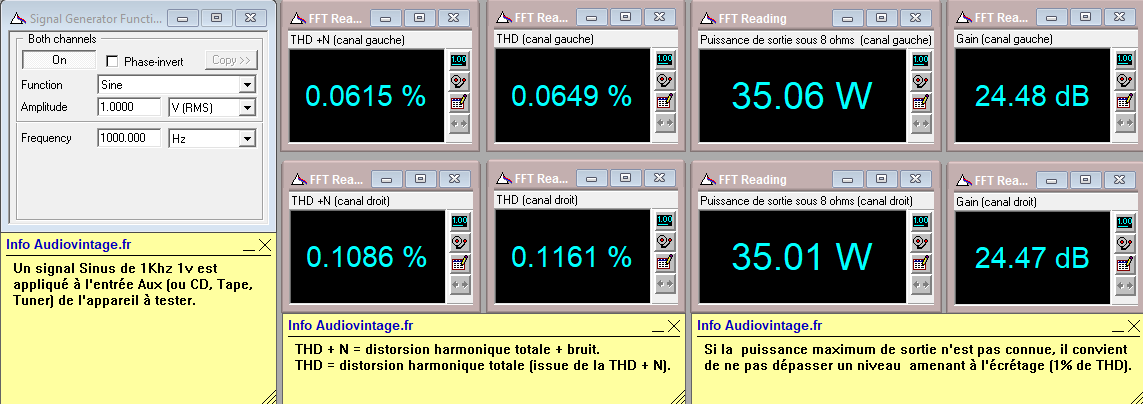

Rotel RA-612 : distorsion-a-2x35w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

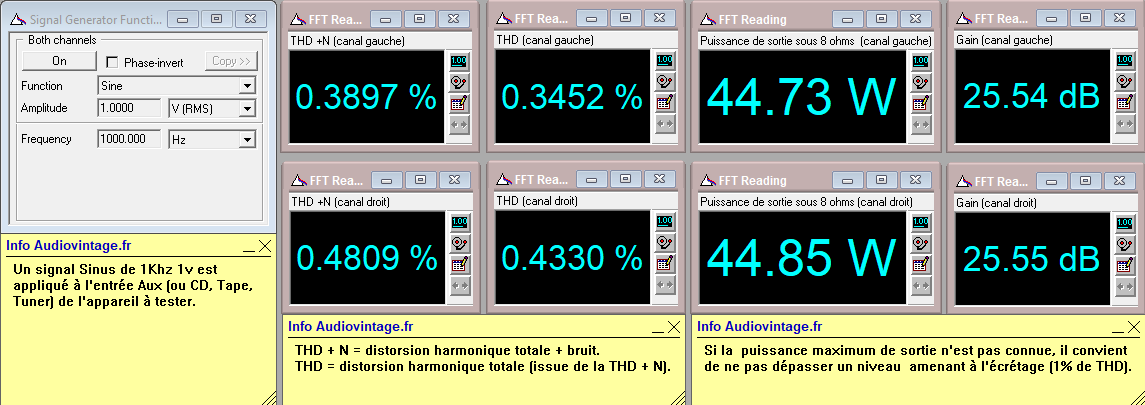

Rotel RA-612 : distorsion-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
On pousse un peu plus, 2x45w sous 8 ohms, toujours pas à l’écrétage.

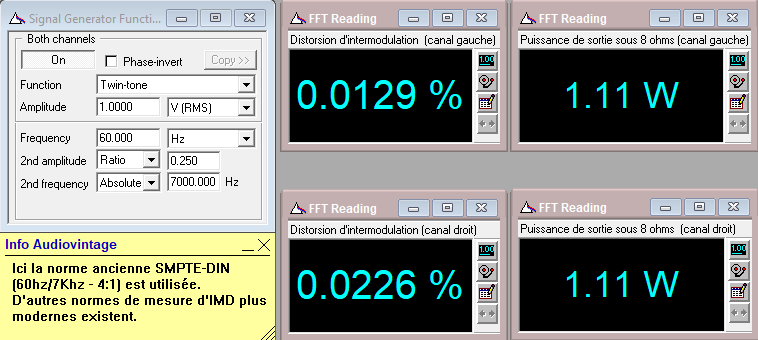

Rotel RA-612 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

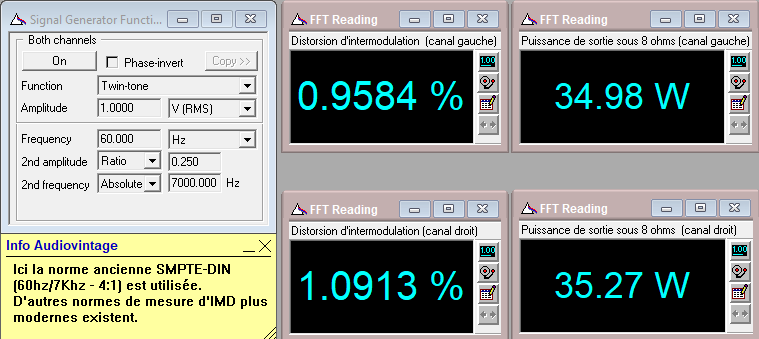

Rotel RA-612 : IMD-a-puissance-nominale-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à puissance nominale sous 8 ohms, entrée aux, tone defeat.

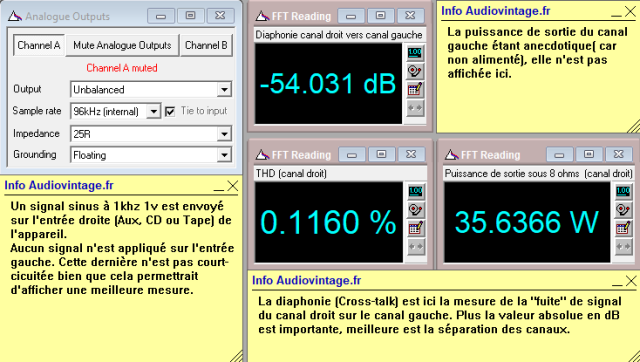

Rotel RA-612 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-35w-sous-8-ohms-entree-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux., tone defeat.

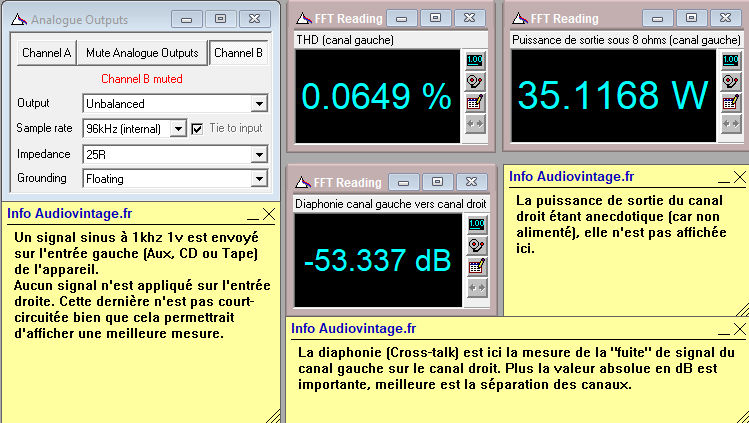

Rotel RA-612 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-35w-sous-8-ohms-entree-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

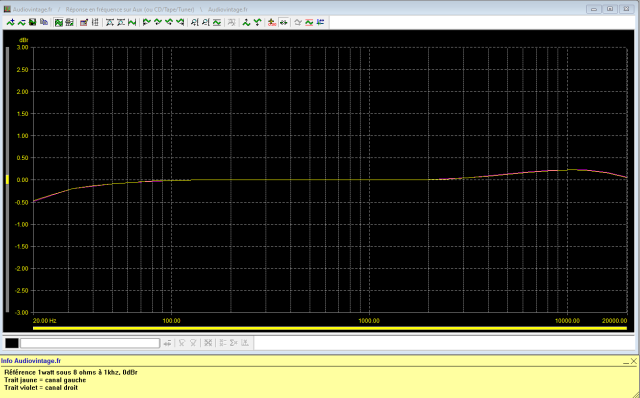

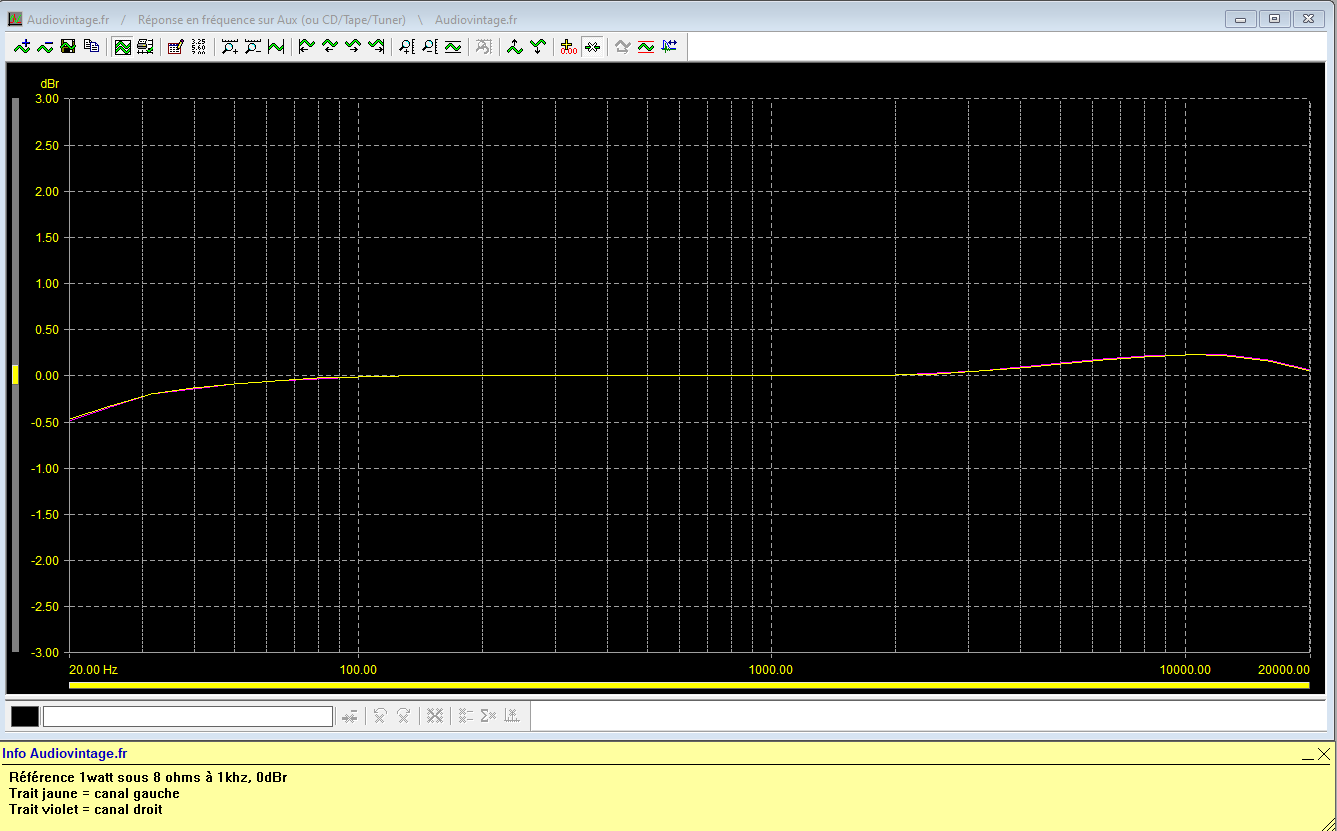

Rotel RA-612 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

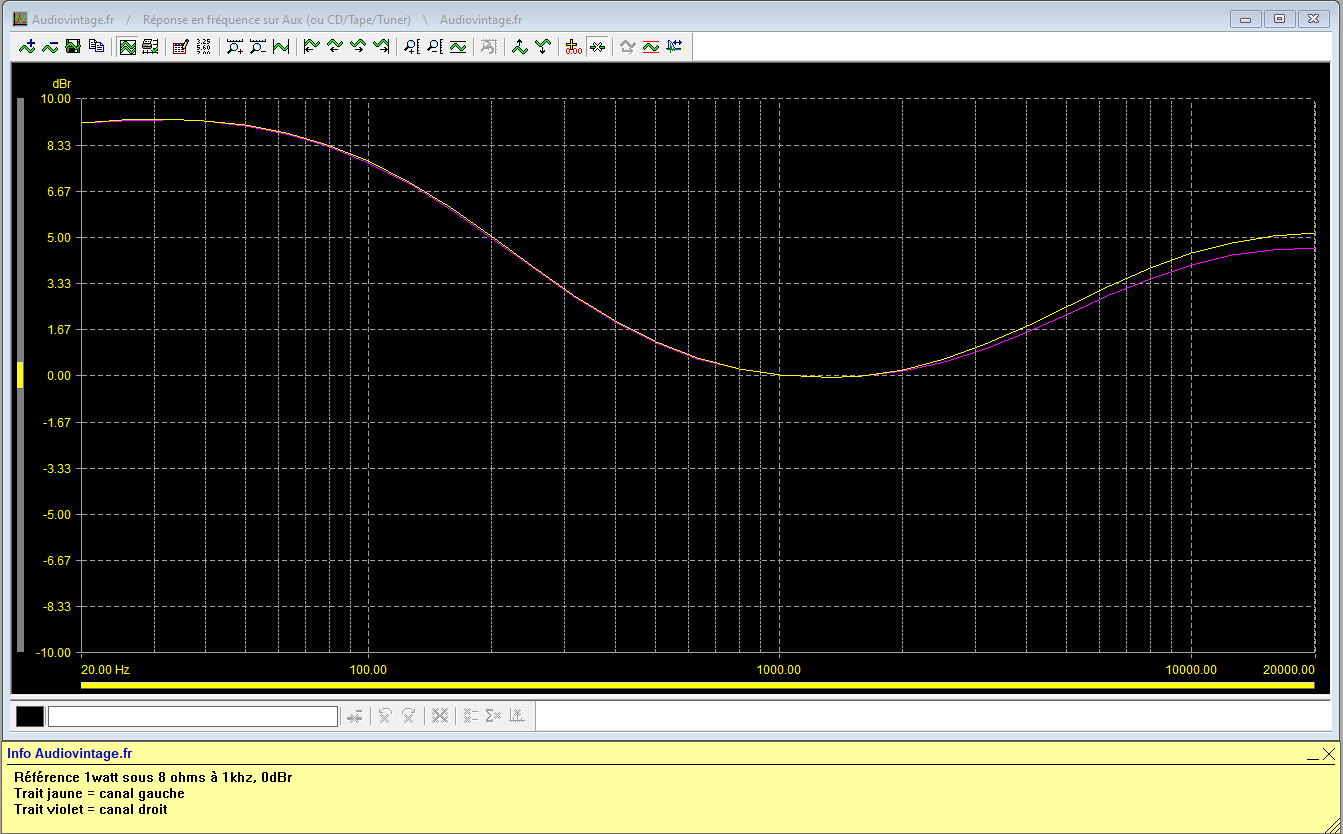

Rotel RA-612 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Rotel RA-612 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-low-et-high-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

Rotel RA-612 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalites-au-mini-puis-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Rotel RA-612 : rapport-signalbruit-a-2x35w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x35w sous 8 ohms, entrée aux, tone defeat.

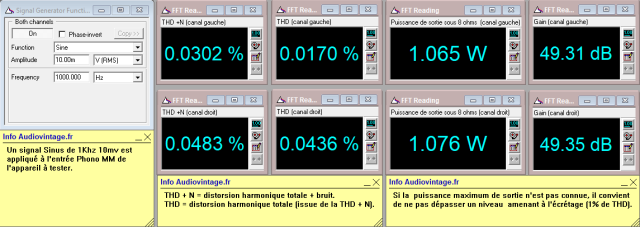

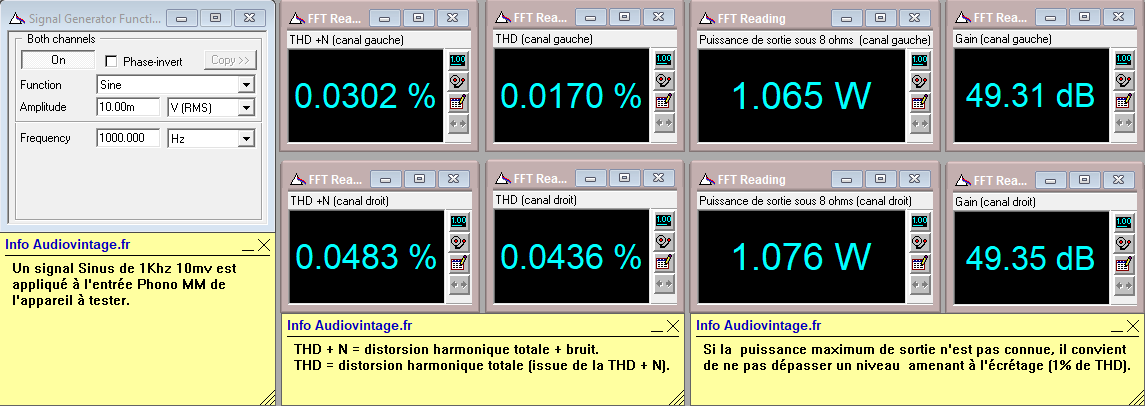

Rotel RA-612 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

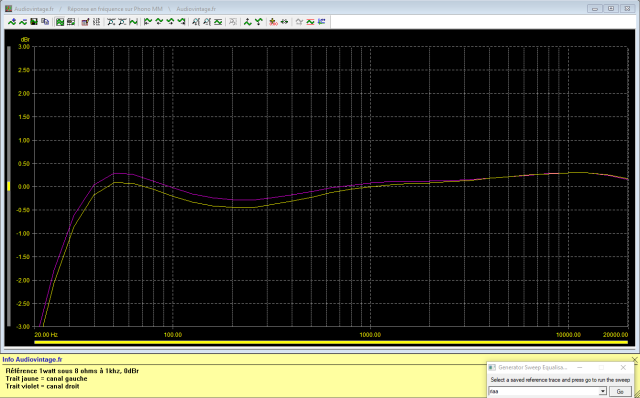

Rotel RA-612 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rotel RA-612 : rapport-signalbruit-a-2x35w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x35w sous 8 ohms, entrée phono, tone defeat.

Rotel RA-612 : signal-carre-a-100hz
Rotel RA-612 : signal-carre-a-1khz
Rotel RA-612 : signal-carre-a-10khz

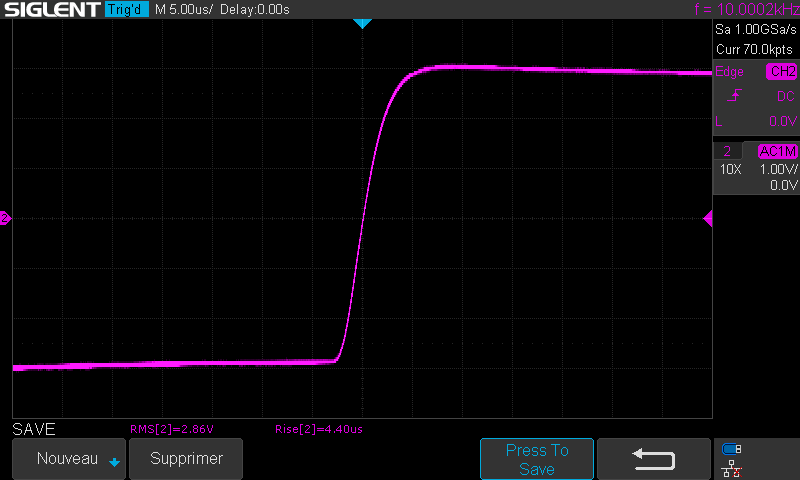

Rotel RA-612 : temps-de-montee-a-10-khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

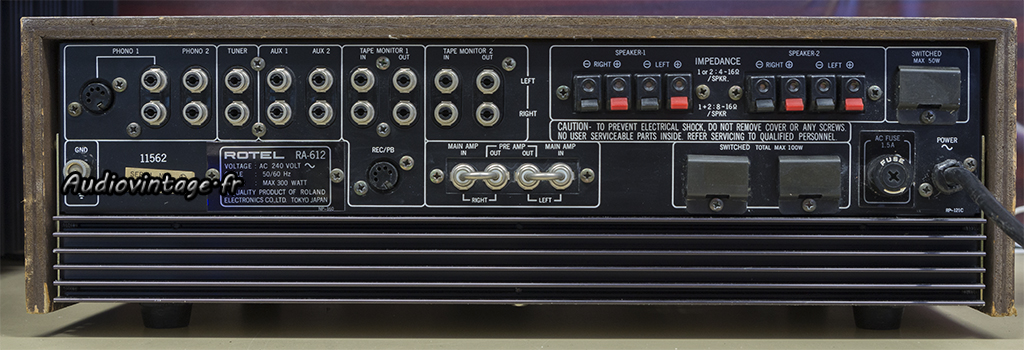

Rotel RA-612 : connectique.
Connectique.
