Rotel RA-810

Rotel RA-810 : plaisant à regarder et à écouter.
Aujourd’hui, remise en état d’un amplificateur Rotel RA-810.

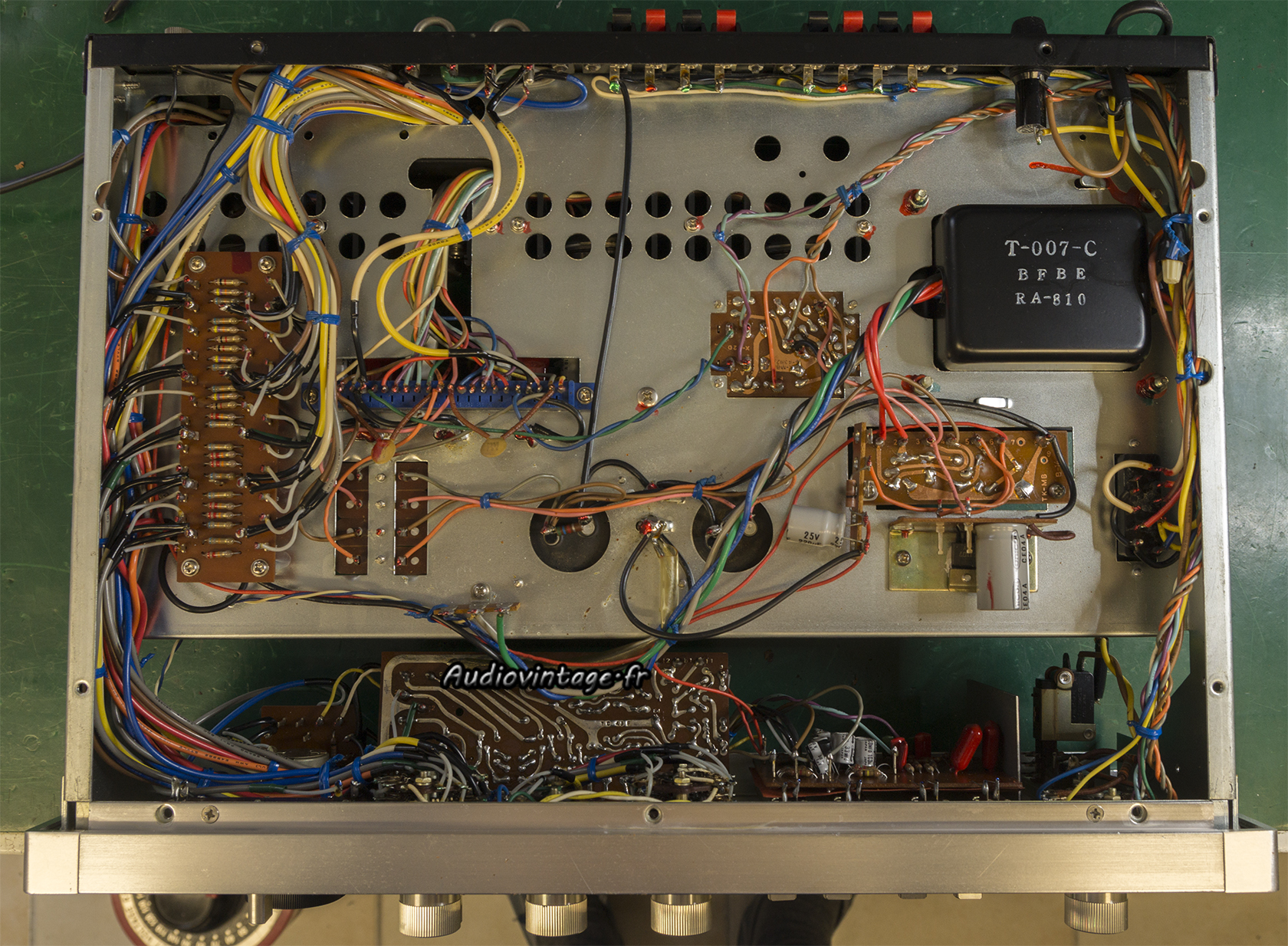

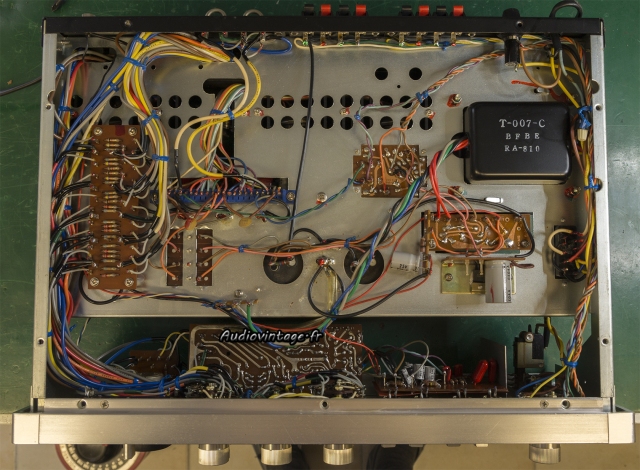

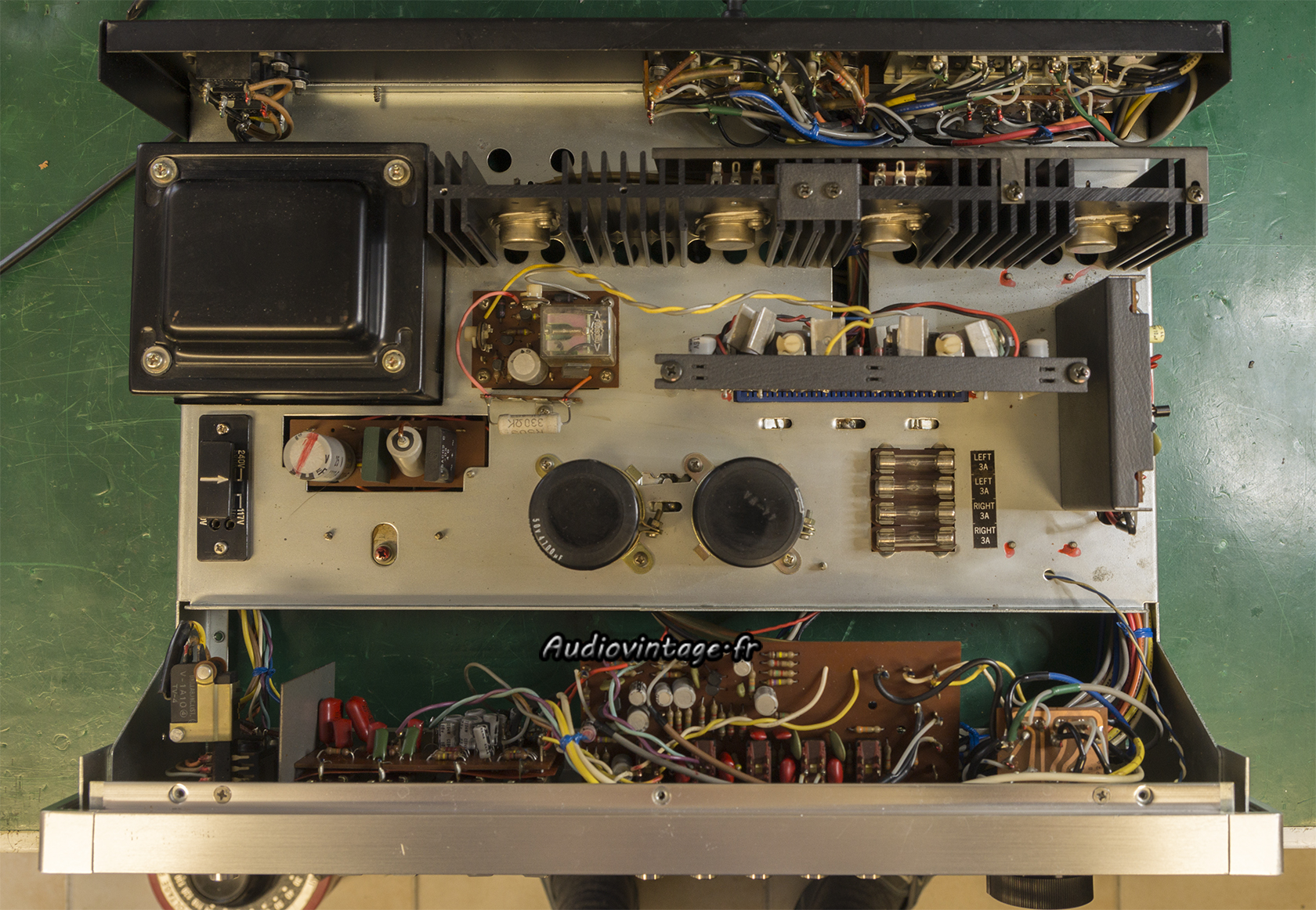

Rotel RA-810 : à son arrivée.
Rotel RA-810 : à son arrivée.
A réception, l’appareil ne fonctionne pas très bien. Le relais fait des siennes avec quelques absences de son, et les commandes sont encrassées.

Rotel RA-810 :  étage phono à revoir.
L’étage phono.

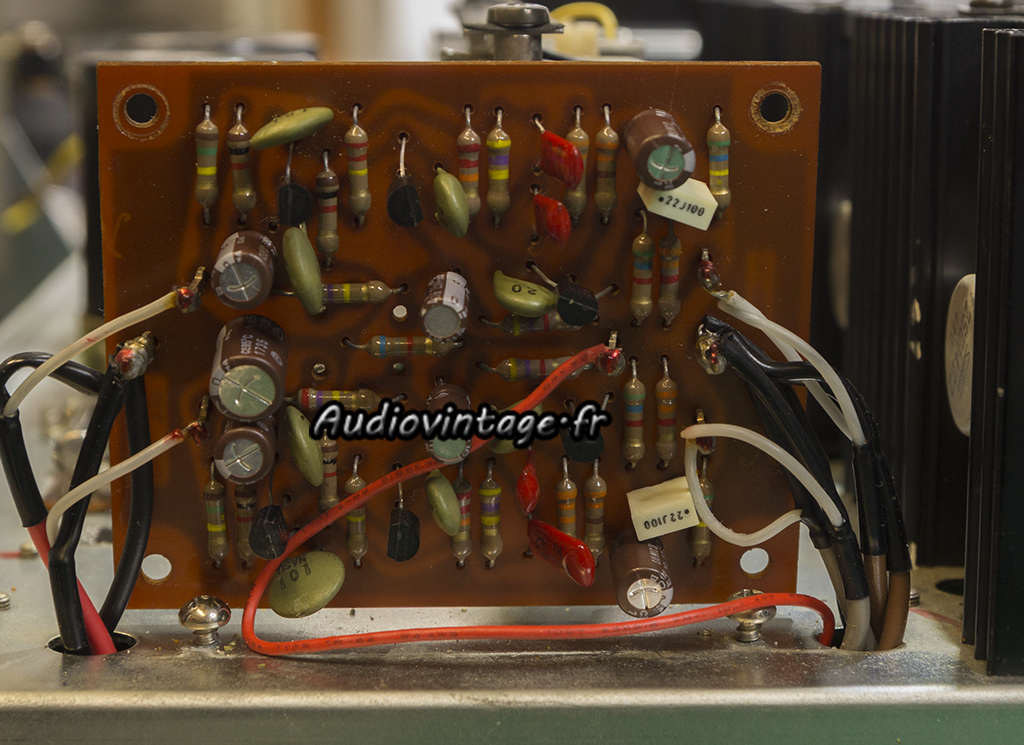

Rotel RA-810 : étage phono revu.
Tous les condensateurs chimiques sont remplacés. Les transistors dont les références peuvent être problématiques sont changés également.

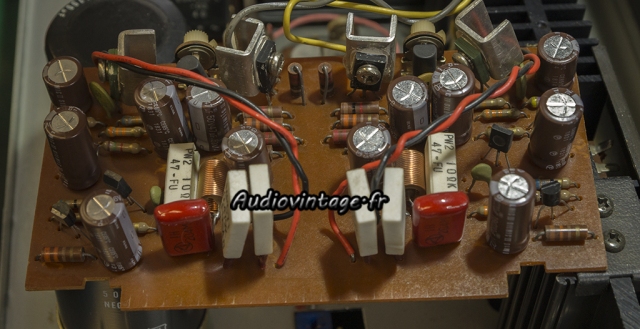

Rotel RA-810 : circuit driver à réviser.
Le circuit driver.

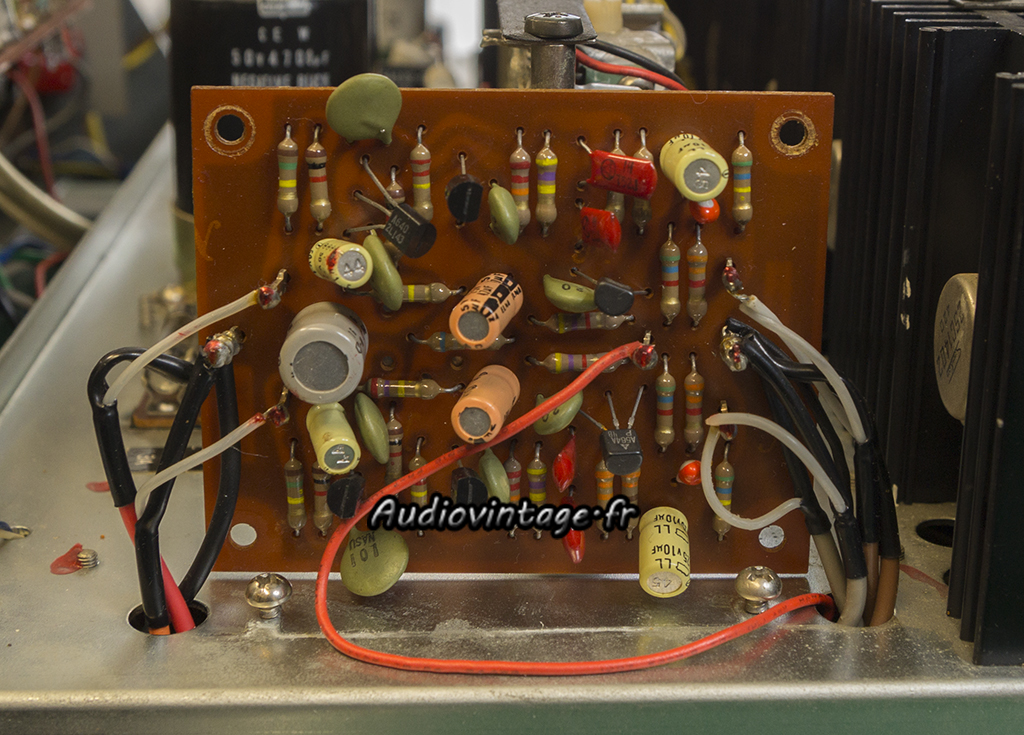

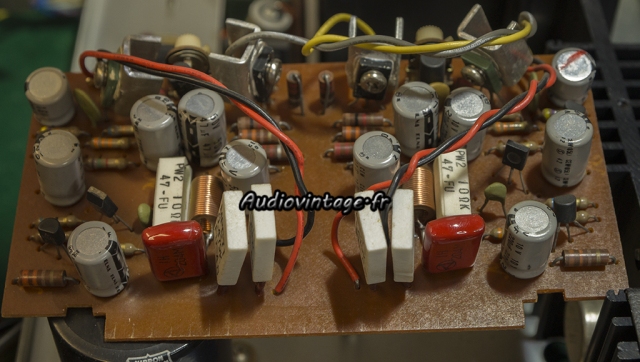

Rotel RA-810 : circuit driver révisé.
Ici aussi, les condensateurs chimiques sont remplacés tout comme les transistors des différentiels d’entrée.

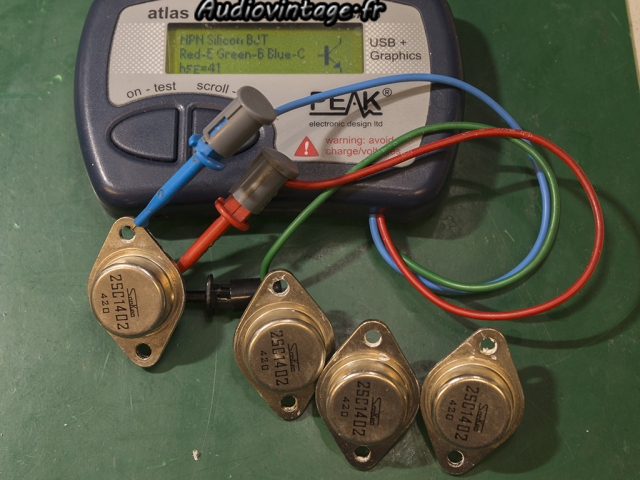

Rotel RA-810 : test des transistors de puissance.
Les transistors de puissances sont retirés, nettoyés et testés.

Rotel RA-810 : transistors de puissance remontés.
Ils sont ensuite remontés sur des micas d’isolation neufs et de la graisse fraiche.
Les diodes de compensations montées derrière le radiateur sont contrôlées et remontées avec application d’une petite noix de graisse.

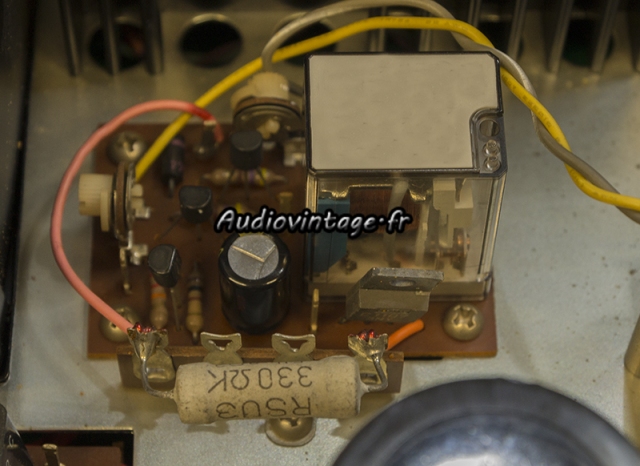

Rotel RA-810 : circuit de protection à revoir.
Le circuit de protection.

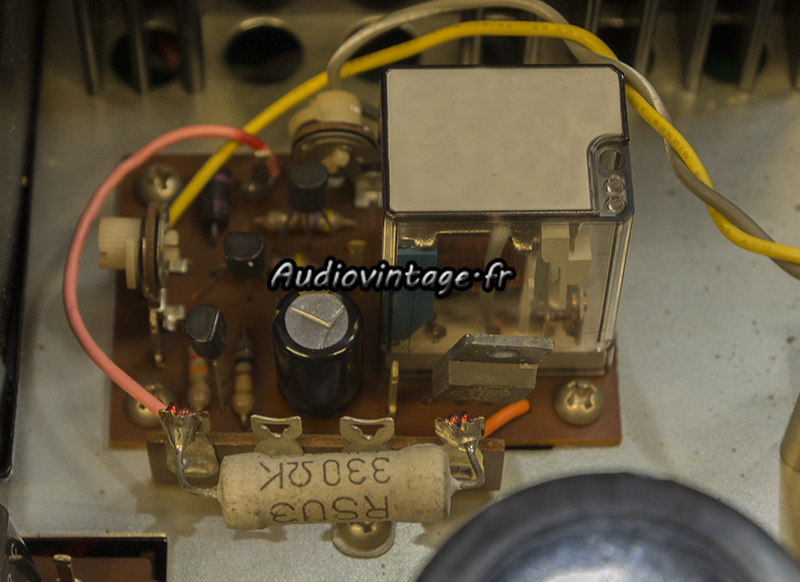

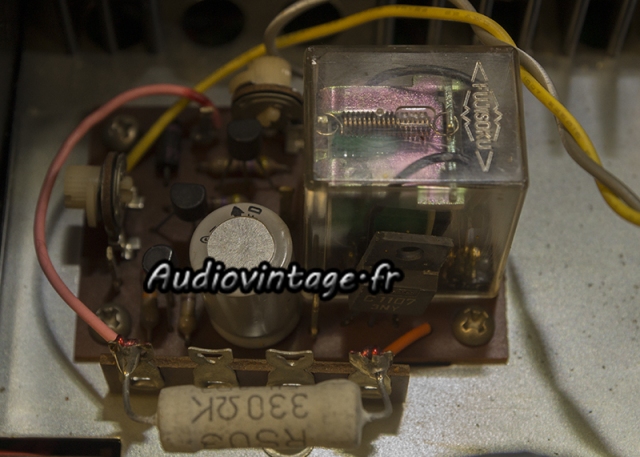

Rotel RA-810 : circuit de protection revu.
L’unique condensateur chimiques est remplacé. Le capot du relais original s’étant brisé lors de son ouverture et l’état des contacts étant « moyens », il a été remplacé.

Rotel RA-810 : circuit de tonalité à réviser.
L’étage de tonalité (qui vous rappellera certainement les montages utilisés dans les Scott 255S et autres).

Rotel RA-810 : circuit de tonalité revu.
Il reçoit des condensateurs chimiques neufs.

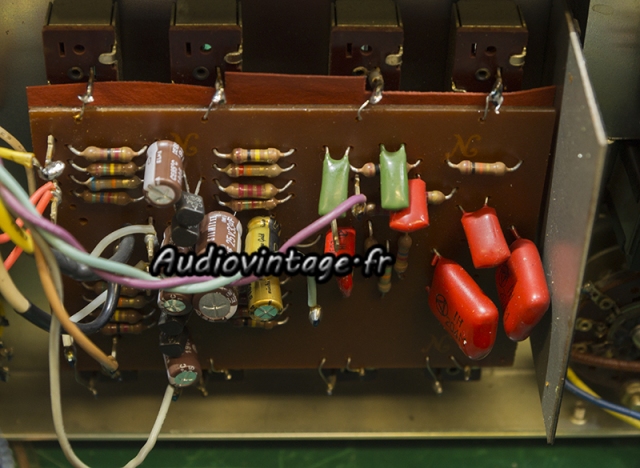

Rotel RA-810 : circuit filtres à réviser.
L’étage filtres.

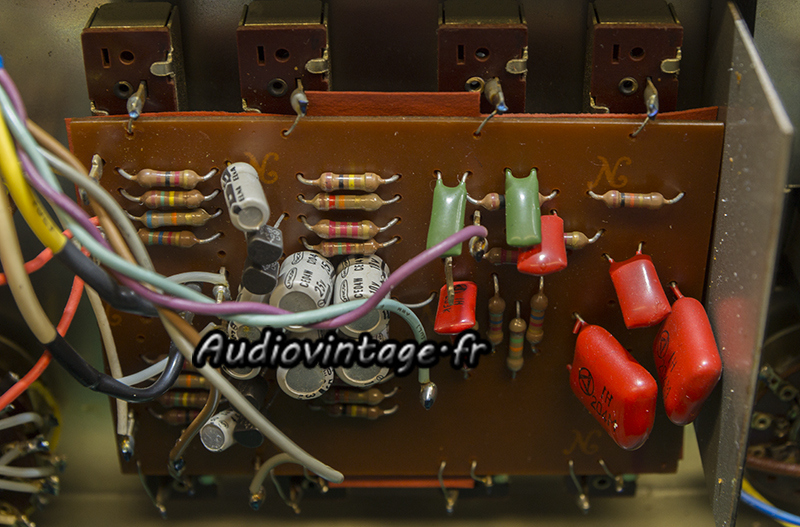

Rotel RA-810 : circuit filtres révisé.
Condensateurs chimiques neufs également.

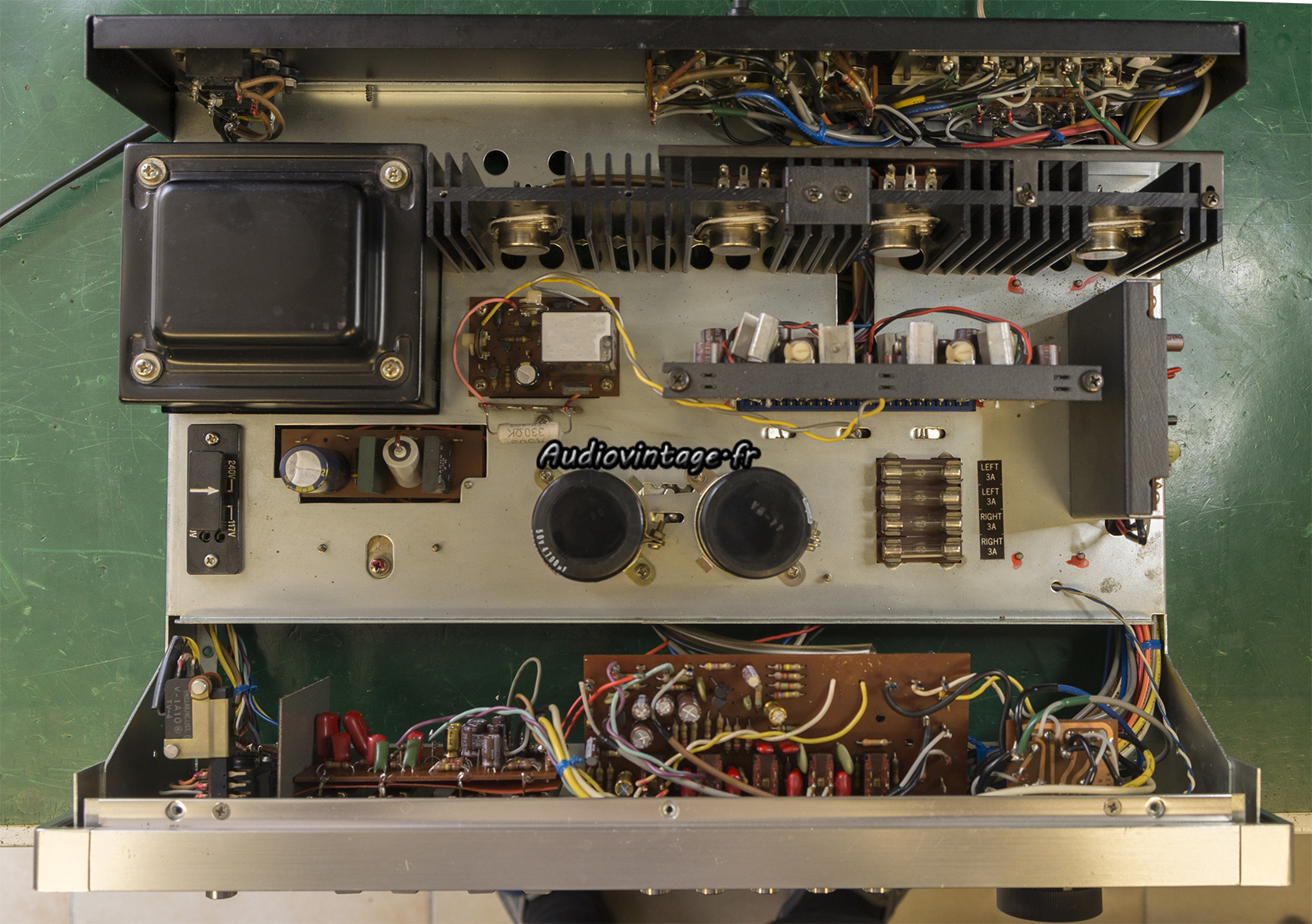

Rotel RA-810 : terminé.

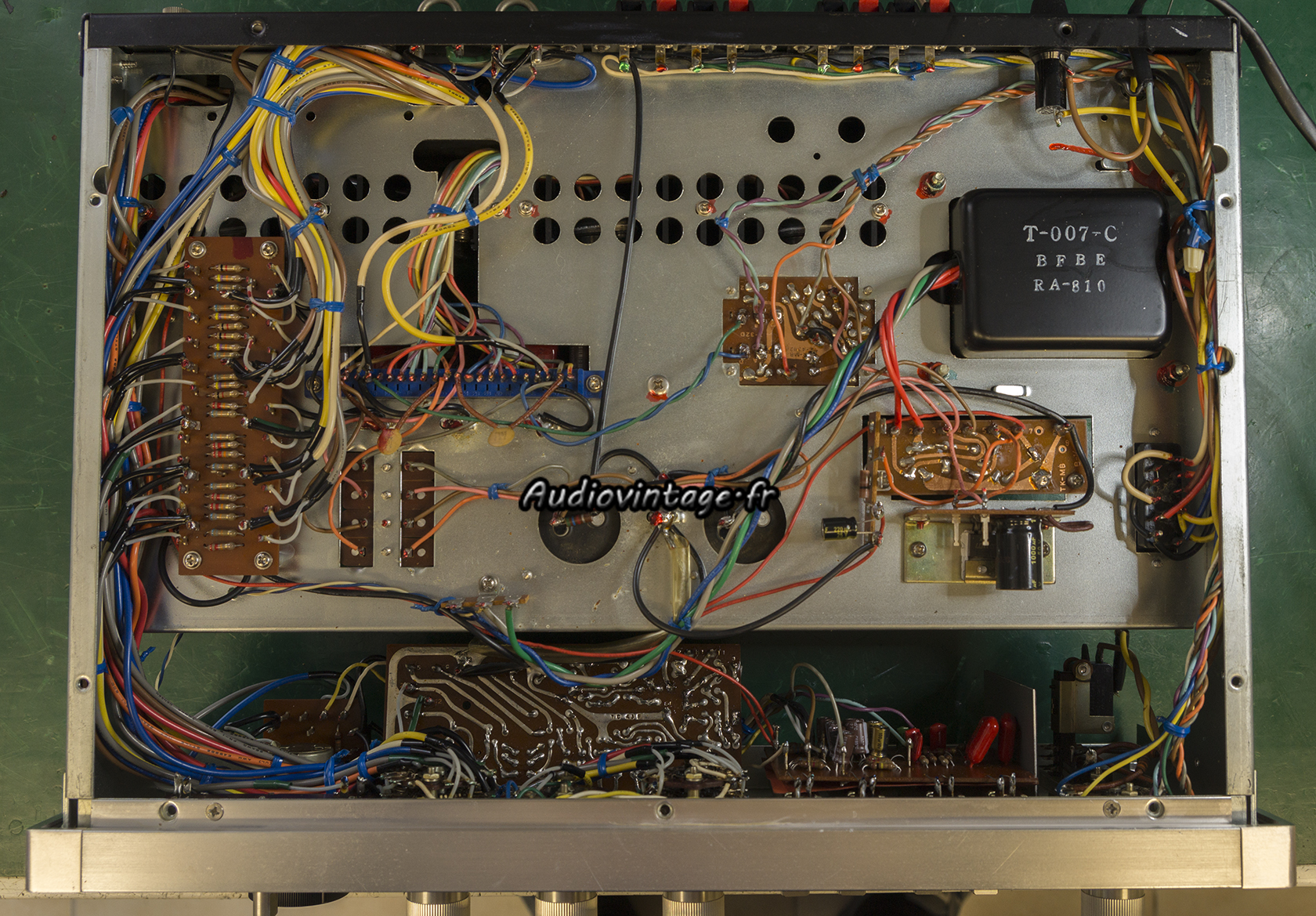

Rotel RA-810 : terminé.
Les autres circuits restant reçoivent également des condensateurs chimiques neufs.
Les commandes sont nettoyées, les courants de repos sont ajustés, l’offset sur les sorties HP contrôlé.
Les condensateurs de filtrage d’alimentation sont tout simplement parfaits à la mesure, ils restent donc en place.

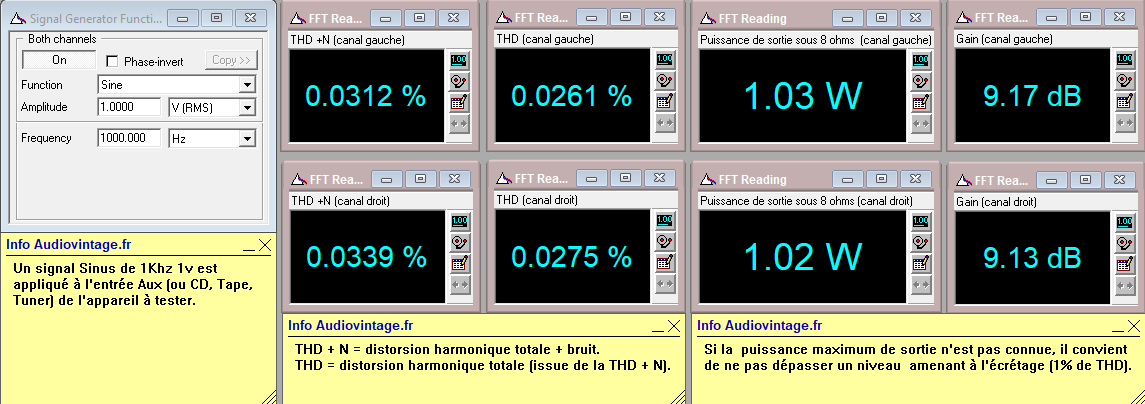

Rotel RA-810 : distorsion-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

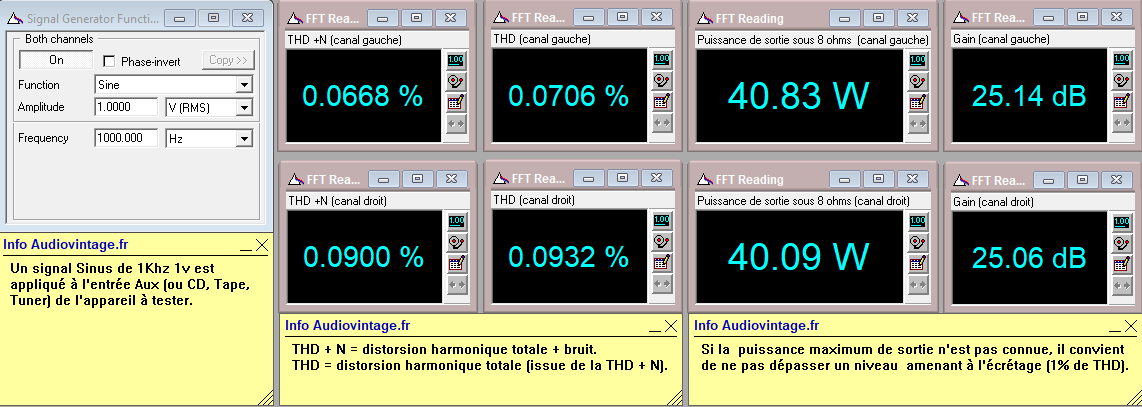

Rotel RA-810 : distorsion-à-2x40w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à 2x40w sous 8 ohms, entrée aux, tone defeat.

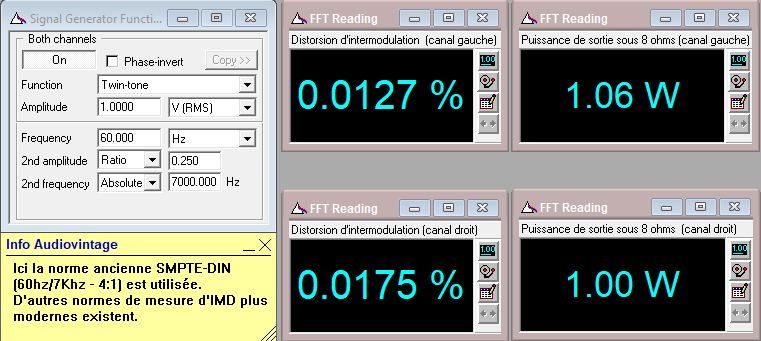

Rotel RA-810 : IMD-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rotel RA-810 : IMD-à-lécrétage-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à l’écrêtage sous 8 ohms, entrée aux, tone defeat.

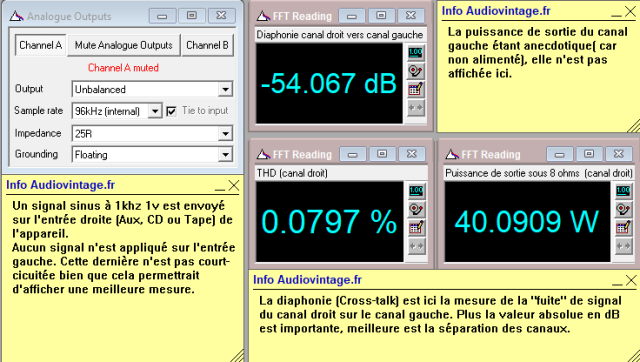

Rotel RA-810 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux, tone defeat.

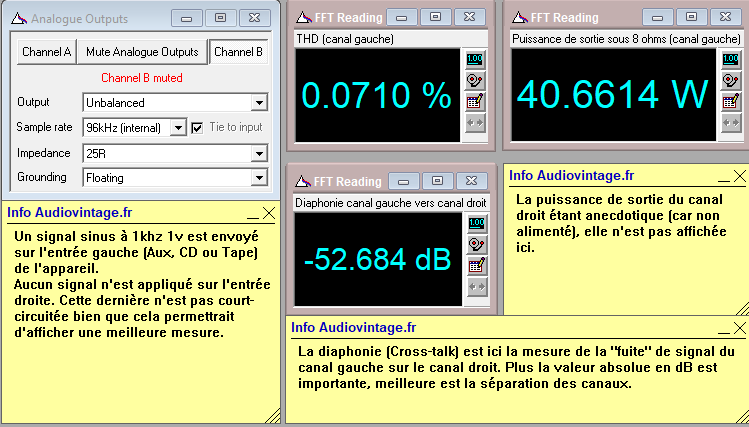

Rotel RA-810 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

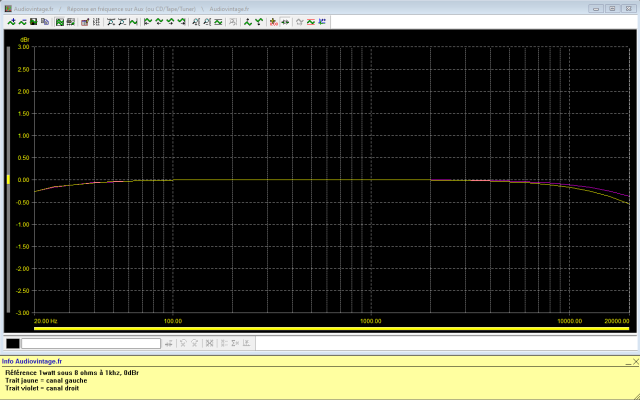

Rotel RA-810 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

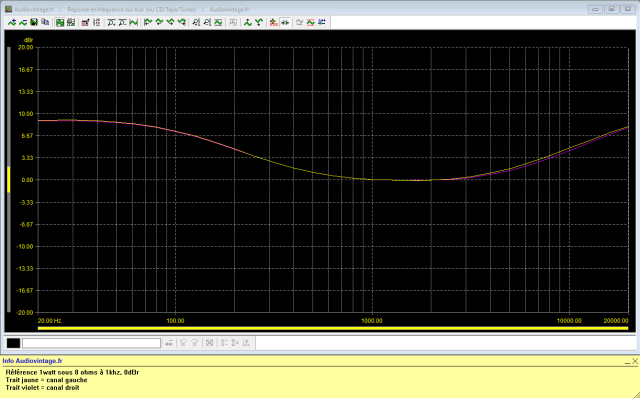

Rotel RA-810 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-loudness-activé
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

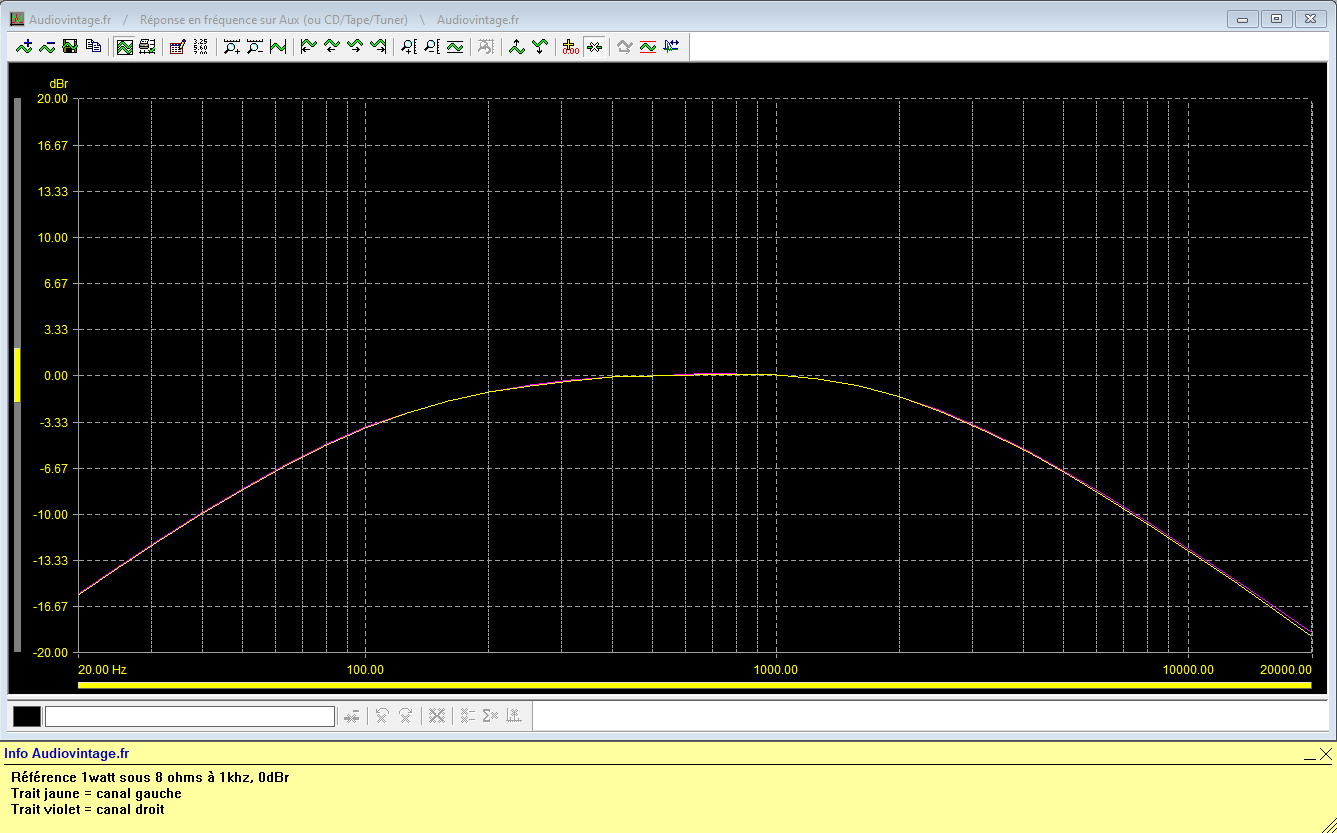

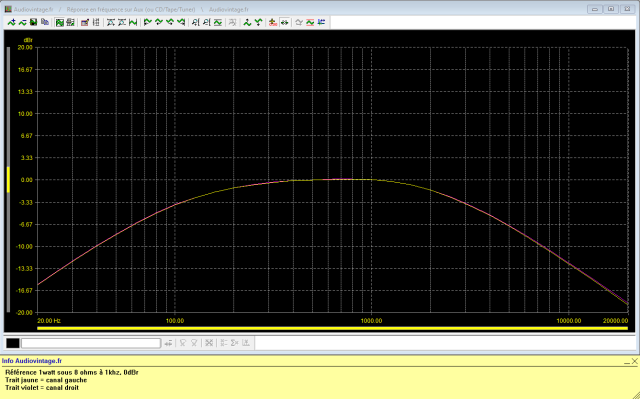

Rotel RA-810 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-filtres-low-et-high-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

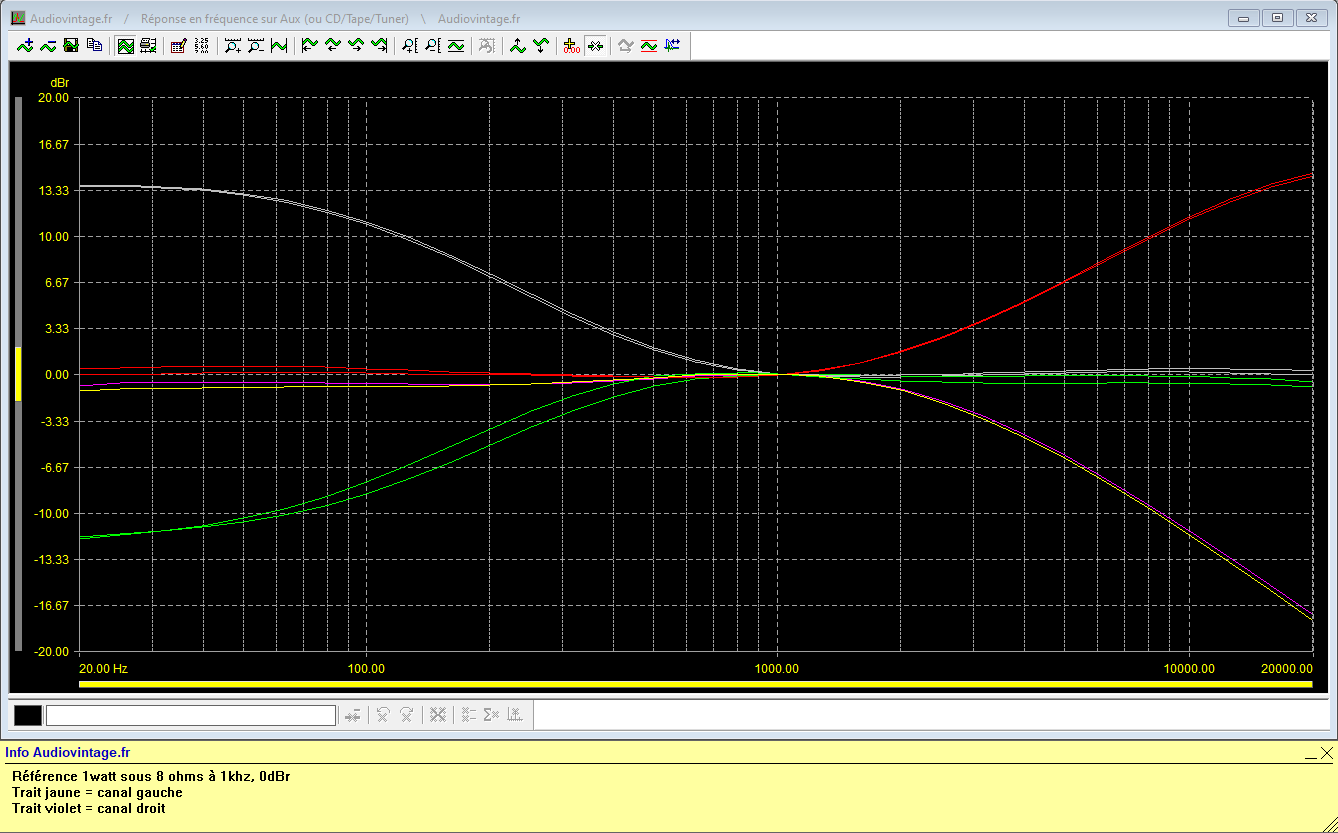

Rotel RA-810 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteurs-graves-et-aigus-activés-au-mini-puis-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs graves et aigus au maxi puis au mini.

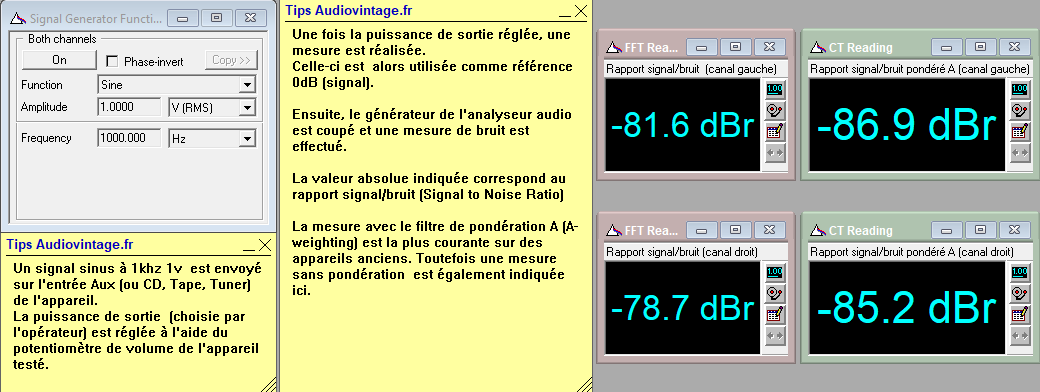

Rotel RA-810 : rapport-signal-bruit-à-2x40w-sous-8-ohms-entrée-aux-tone-defeat
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux, tone defeat.

Rotel RA-810 : distorsion-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rotel RA-810 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rotel RA-810 : rapport-signal-bruit-à-2x40w-sous-8-ohms-entrée-phono-tone-defeat
Rapport signal bruit à 2x40w sous 8 ohms, entrée phono, tone defeat.

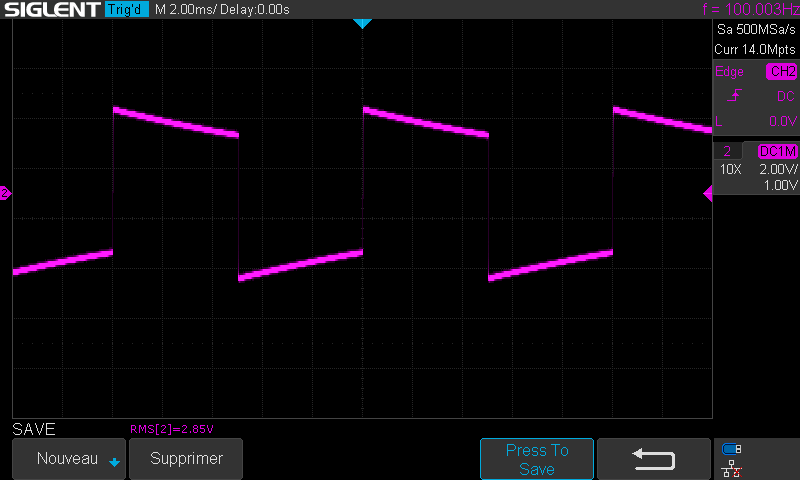

Rotel RA-810 : signal-carré-à-100hz

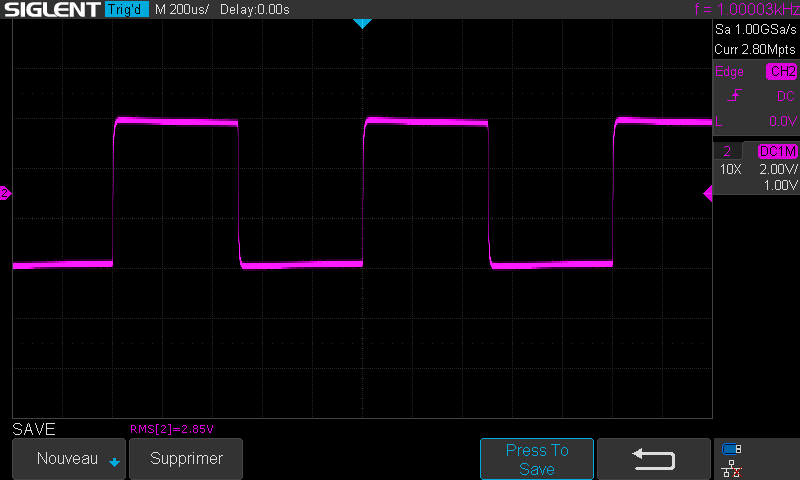

Rotel RA-810 : signal-carré-à-1khz
Rotel RA-810 : signal-carré-à-10khz

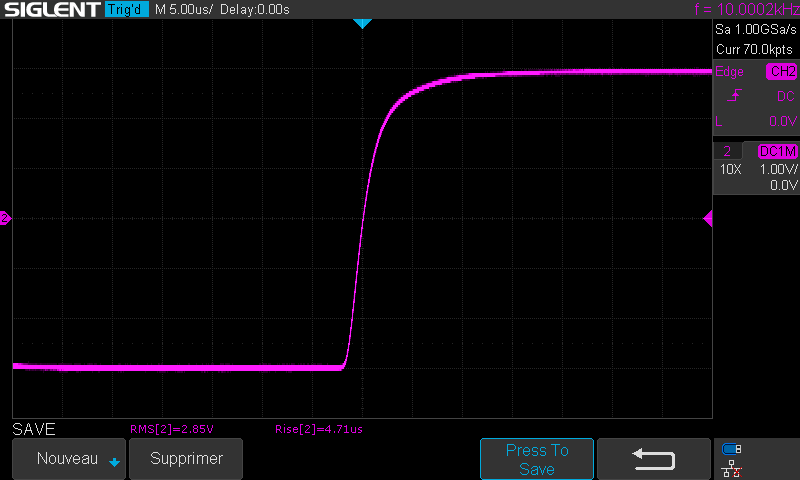

Rotel RA-810 : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

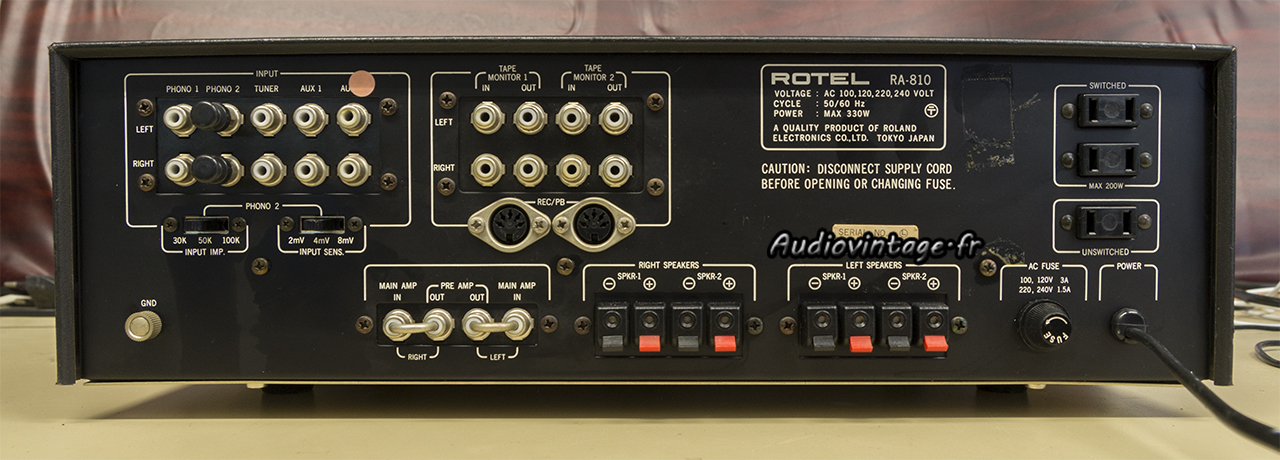

Rotel RA-810 : connectique.
Connectique.
