Ortofon MCA-76

Ortofon MCA-76 : un pré-pré attachant.
Histoire de rajouter un peu de matière à la rubrique « divers », présentation de la remise à niveau d’un Pré-pré Ortofon MCA-76

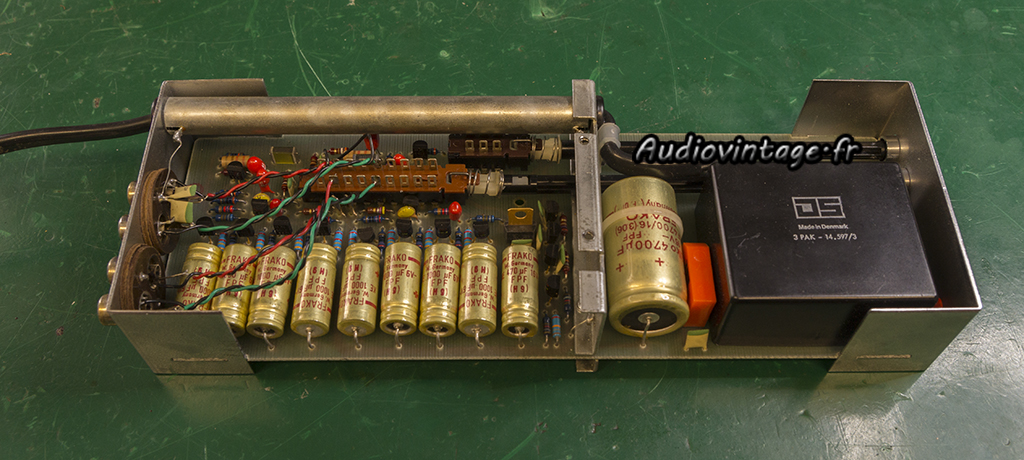

Ortofon MCA-76 : à son arrivée.
L’appareil est fonctionnel. Le propriétaire souhaitait un remplacement de la connectique si possible. Hélas, le montage original est particulier et il n’y a pas de place, que ce soit sur le châssis en lui-même où en espace de dégagement à l’intérieur de l’appareil.
Heureusement, si la connectique ne semble pas exceptionnelle, les tests réalisés en fin d’intervention ne montrent aucun souci de contact.

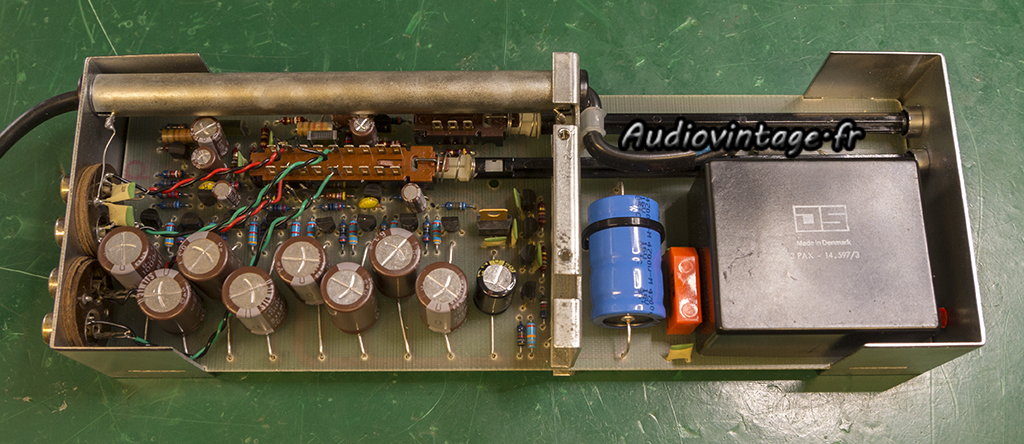

Ortofon MCA-76 : condensateurs chimiques remplacés.
La totalité des condensateurs chimiques (tantales y compris) sont remplacés. Le montage de nouveaux condensateurs demande d’étudier sérieusement le volume des remplaçants choisis…

Ortofon MCA-76 : distorsion-à-1mv-en-entrée
Distorsion relevée à 1mv en entrée.

Ortofon MCA-76 : distorsion-à-6mv-en-entrée

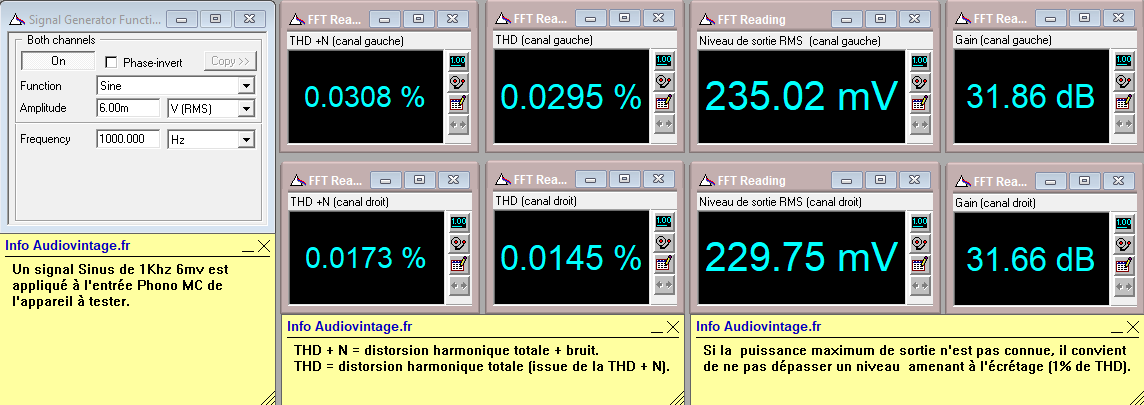

Distorsion relevée à 6mv en entrée.

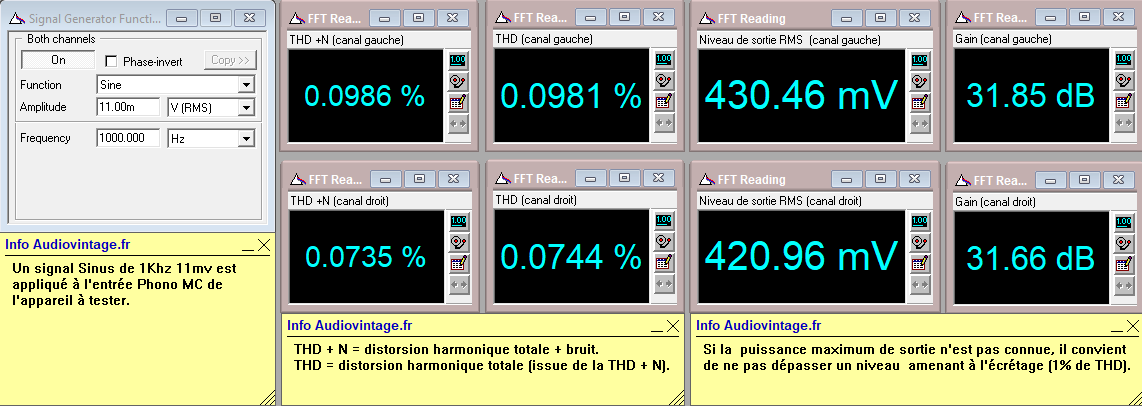

Ortofon MCA-76 : distorsion-à11mv-en-entrée
Distorsion relevée à 11mv en entrée.

Ortofon MCA-76 : IMD-à-1mv-en-entrée
IMD à 1mv en entrée.

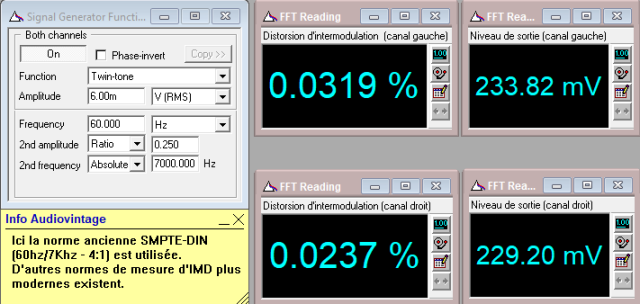

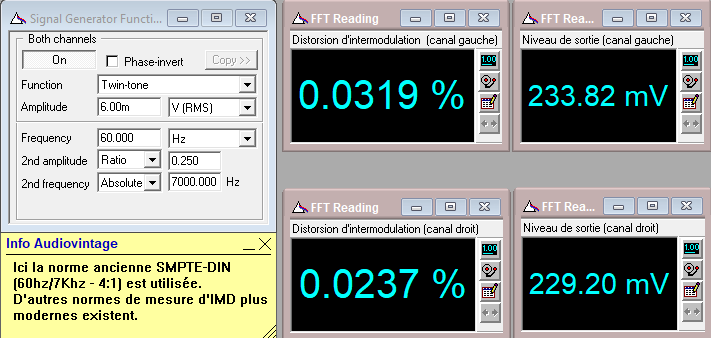

Ortofon MCA-76 : IMD-à-6mv-en-entrée
IMD à 6mv en entrée.

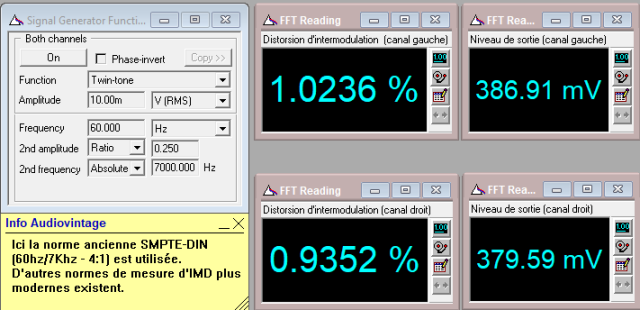

Ortofon MCA-76 : IMD-à-10mv-en-entrée-écrêtage
IMD à 10mv en entrée, écrêtage.

Ortofon MCA-76 : diaphonie-du-canal-droit-sur-le-canal-gauche-1mv-en-entrée

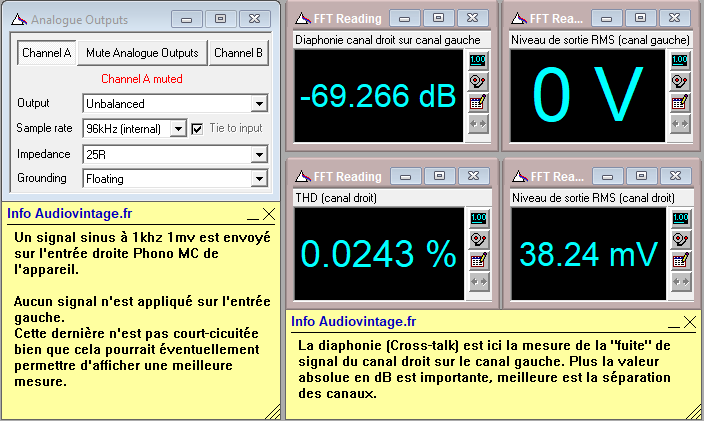

Diaphonie du canal droit sur le canal gauche avec un signal de 1mv.

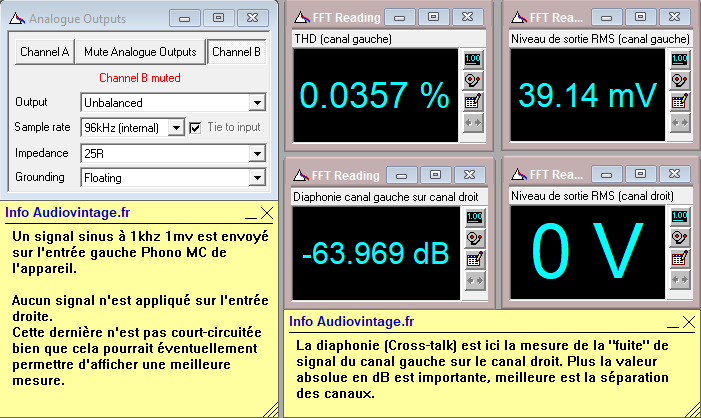

Ortofon MCA-76 : diaphonie-du-canal-gauche-sur-le-canal-droit-1mv-en-entrée
Diaphonie du canal gauche sur le canal droit avec un signal de 1mv.

Ortofon MCA-76 : réponse-en-fréquence-à-1mv-en-entrée
Réponse en fréquence à 1mv en entrée.

Ortofon MCA-76 : rapport-signal-bruit-à-1mv-en-entrée
Rapport signal bruit à 1mv en entrée.

Ortofon MCA-76 : rapport-signal-bruit-à-6mv-en-entrée
Rapport signal bruit à 6mv en entrée.

Ortofon MCA-76 : connectique.
Connectique.
