Luxman L-308

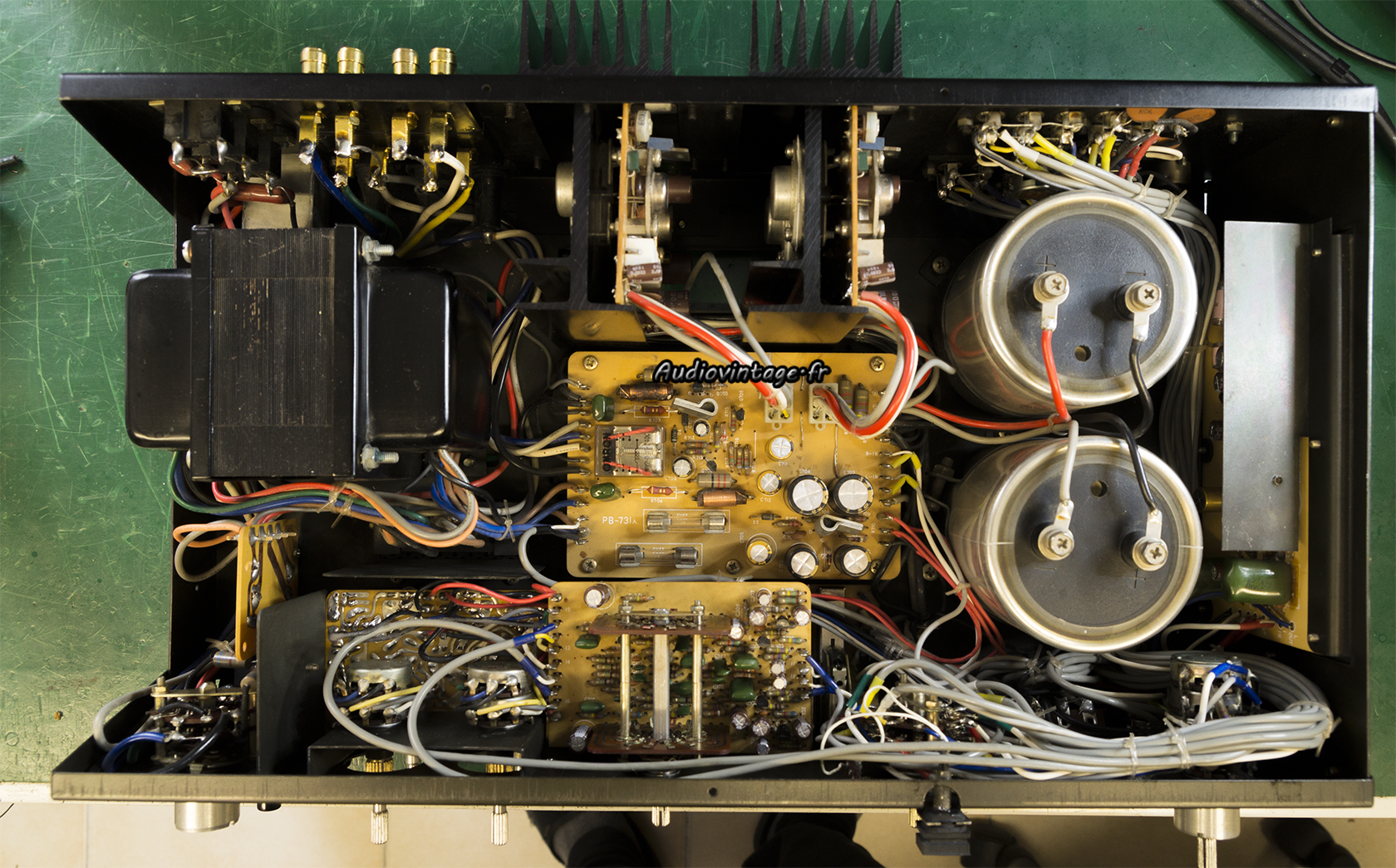

Luxman L-308 :  complet !
Le Luxman L-308 est un intégré d’environ 2x50w sous 8 ohms, datant de la première moitié des années 70. Une jolie construction et bon appareil, quand il fonctionne correctement…

Luxman L-308 : à son arrivée.
A réception, l’appareil développe du bruit sur un canal quand on active les correcteurs de tonalité ou quand on utilise l’entrée phono. Pas de traces suspectes si ce n’est une inductance de sortie ayant chauffée un peu (pas bien grave) tout comme sa résistance associée. Une révision complète s’impose.

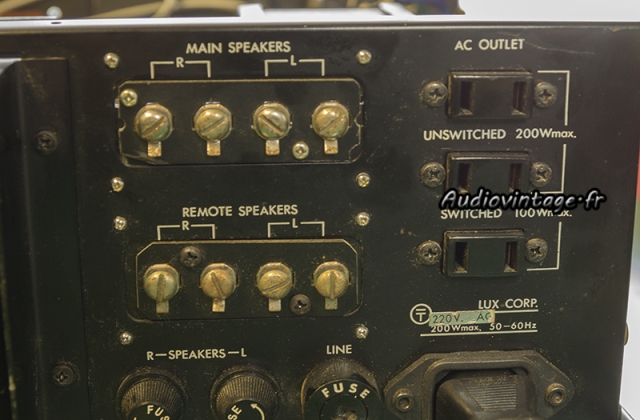

Luxman L-308 : boniers HP  "bricolés".
Le Luxman a eu droit à une précédente visite. La prise secteur IEC est équipée d’un filtre et les borniers HP ont été « bricolés ». Ils seront remplacés.

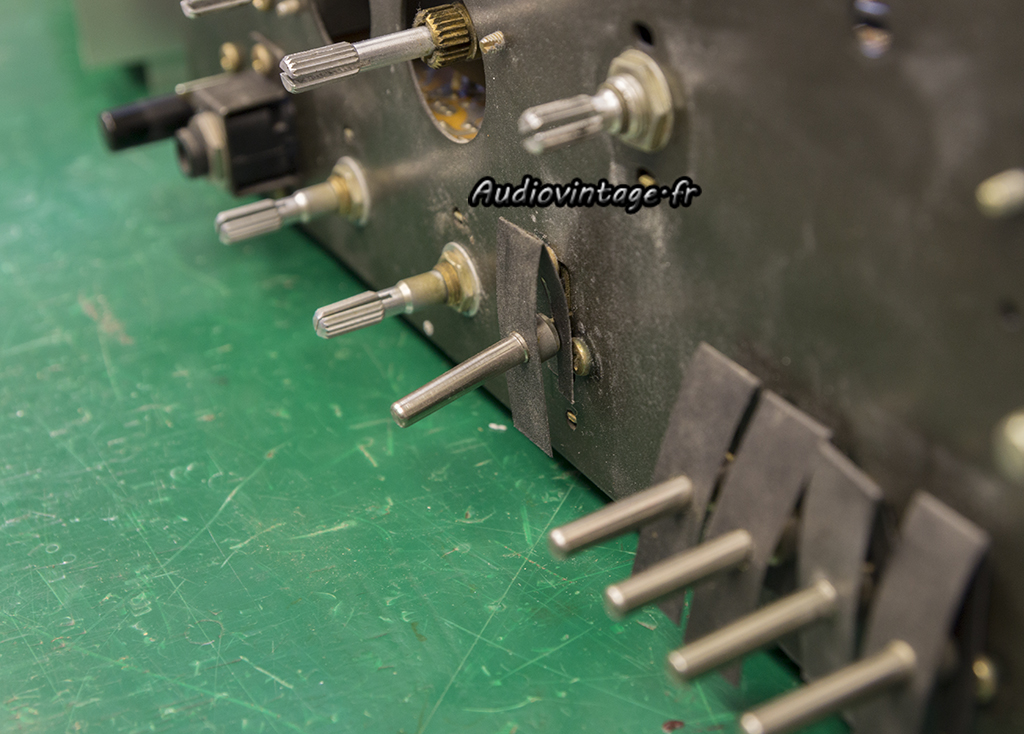

Luxman L-308 :  commande tordue.
En façade, la clef « tone defeat » est tordue vers le bas. Elle sera redressée.

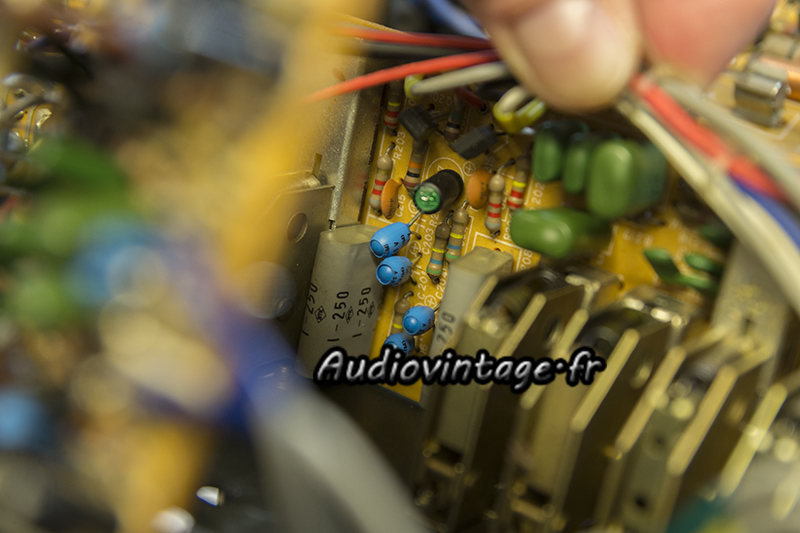

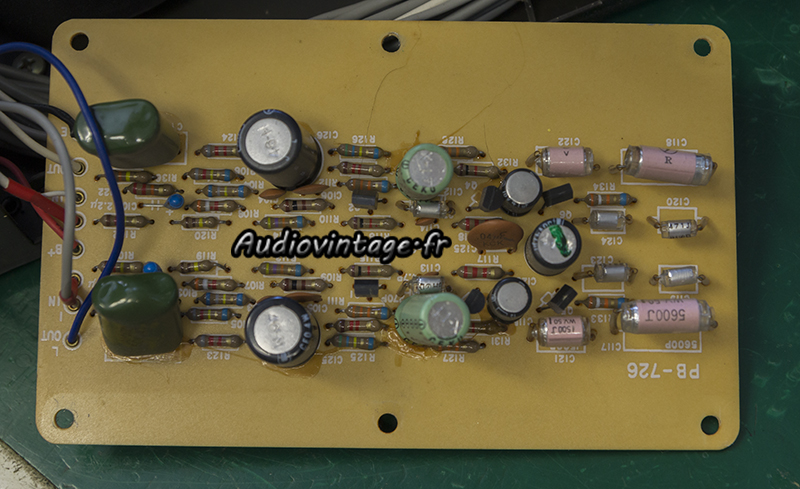

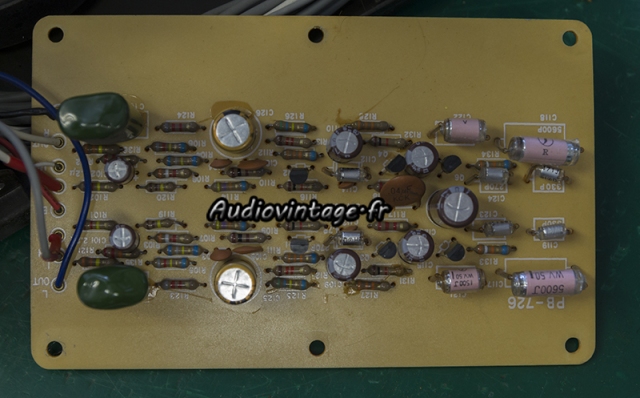

Luxman L-308 : étage phono à réviser.
Je commence par l’étage phono, situé du côté droit de l’appareil, à la verticale.

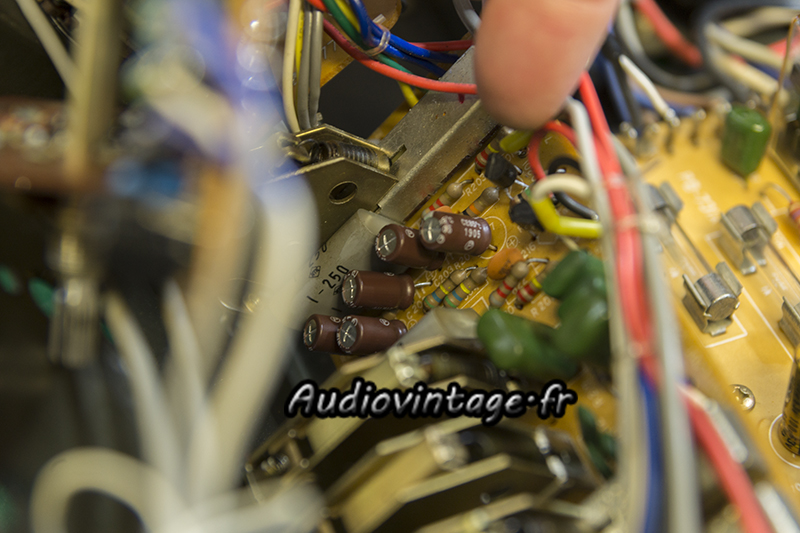

Luxman L-308 : étage phono  révisé.
Tous les condensateurs et les transistors (bruyants) sont remplacés.

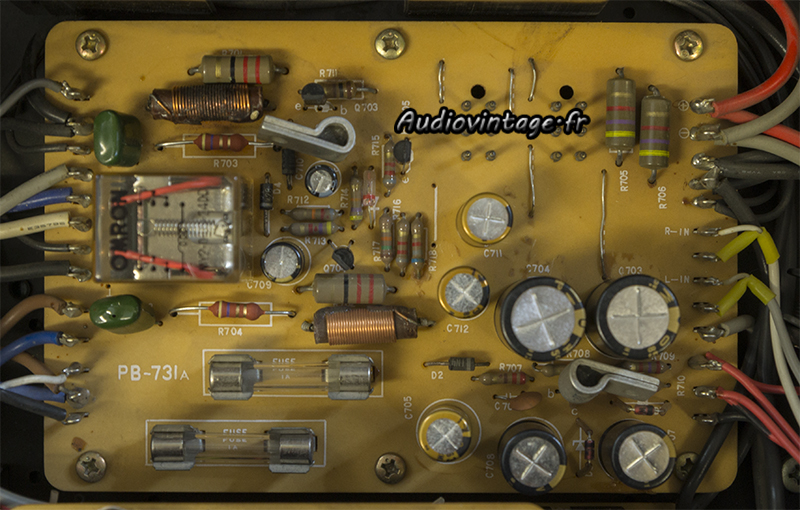

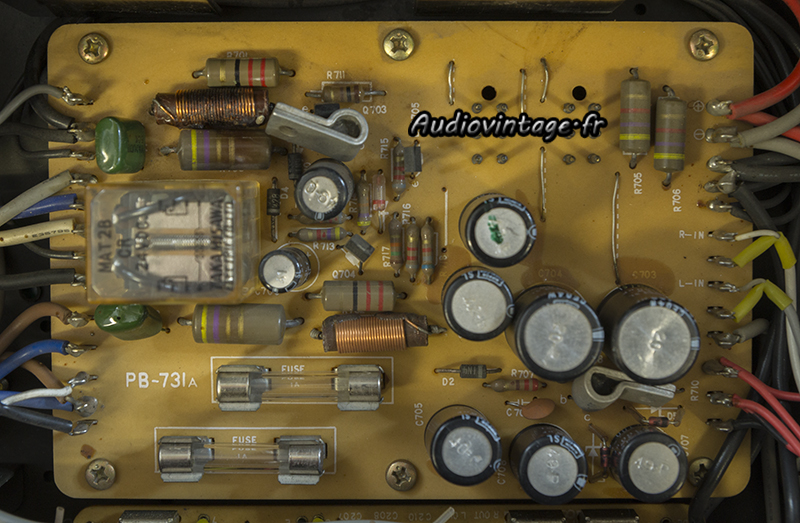

Luxman L-308 : circuit de muting et protection à revoir.
Le circuit de muting et de protection.

Luxman L-308 : circuit de muting et protection révisé.
Tous les condensateurs chimiques originaux prennent une retraite bien méritée. Certaines transistors et résistances sont remplacés.
Enfin, le relais original s’étant montré récalcitrant lors de son nettoyage, il a été remplacé.

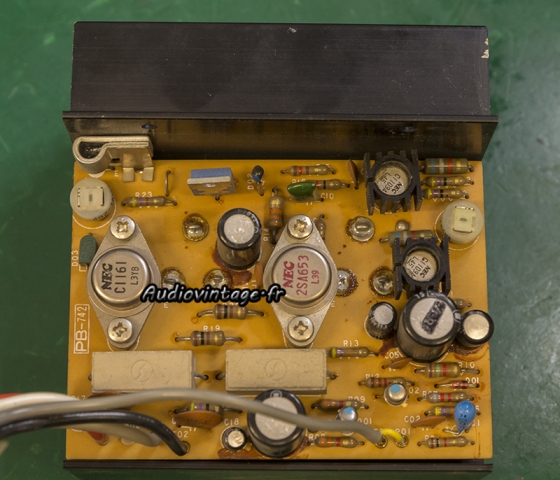

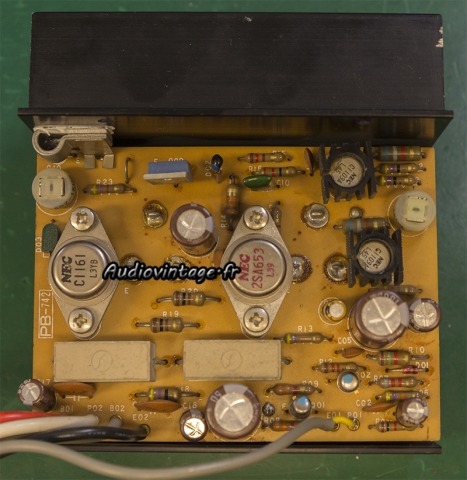

Luxman L-308 : circuit driver à réviser.
Un des deux circuits d’amplifications.

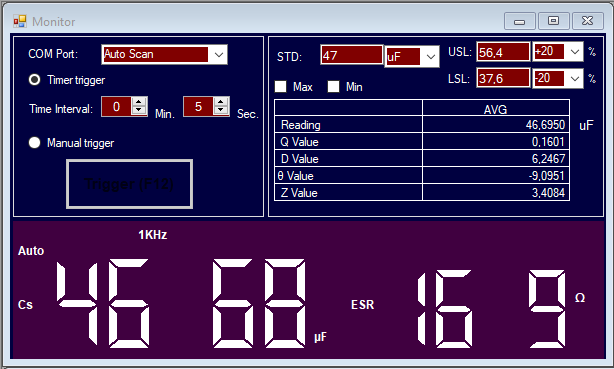

Luxman  L-308 : condensateur 47uf 10v en mauvais état.
Luxman  L-308 : condensateur 470uf 6.3v HS
Ici comme ailleurs dans l’appareil, les condensateurs chimiques Nippon Chemicon ne sont plus de première fraicheur.
Un 47uf 10 dont la capacité est correcte mais ou l’esr crève le plafond.
Suivi d’un 470uf 6.3v dont la capacité est presque nulle.

Luxman L-308 : circuit driver révisé.
Condensateurs chimiques remplacés. Quelques vérifications complémentaires sont réalisées sur ce circuit ainsi que sur son jumeau du canal opposé.

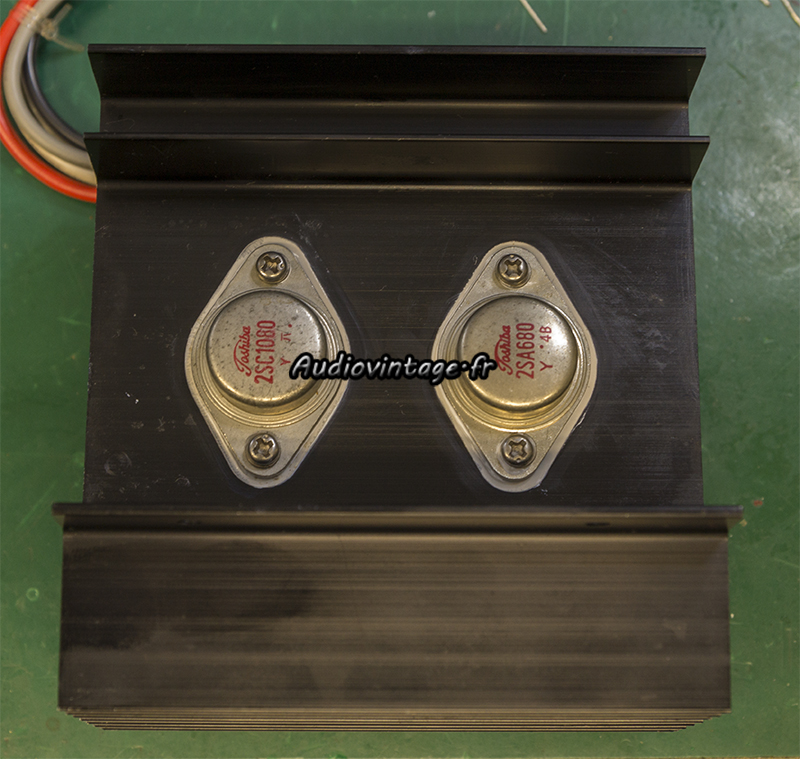

Luxman L-308 : micas neufs et graisse fraîche.
Les transistors de puissances sont démontés, nettoyés, testés et remontés sur des micas neufs et de la graisse fraiche.

Luxman L-308 : circuit filtre à revoir.
Le circuit « filtre ».

Luxman L-308 : circuit filtre revu.
Nouveaux condensateurs chimiques et transistors.

Luxman L-308 : circuit d'égalisation linéaire à revoir.
Le circuit « linear equalizer » dont l’utilisation sera visible dans les mesures proposées plus bas.

Luxman L-308 : circuit d'égalisation linéaire revu.
Condensateurs chimiques et transistors neufs également.

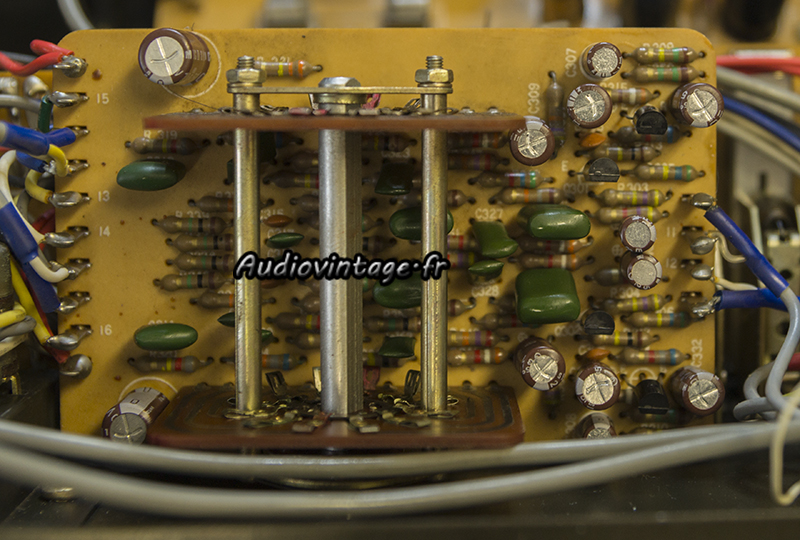

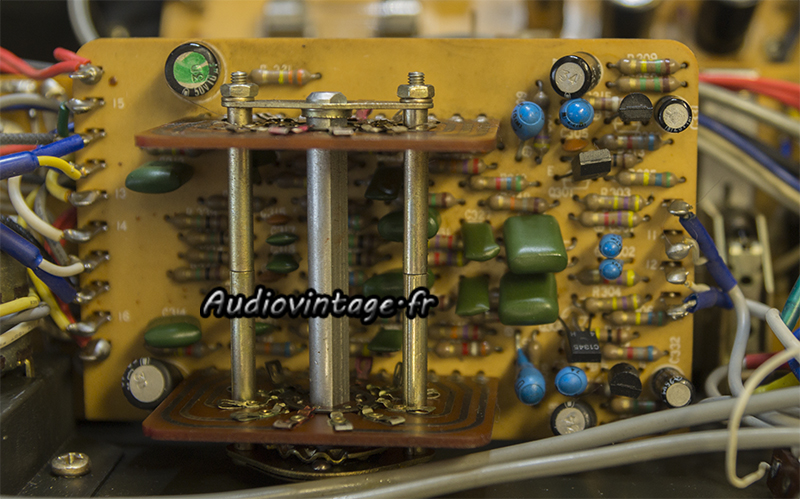

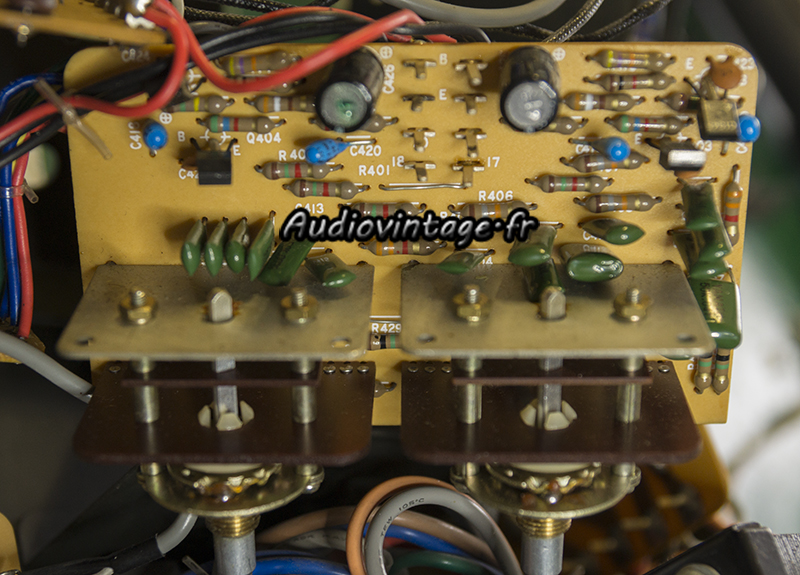

Luxman L-308 : circuit tonalité à réviser.
Le circuit de tonalité.

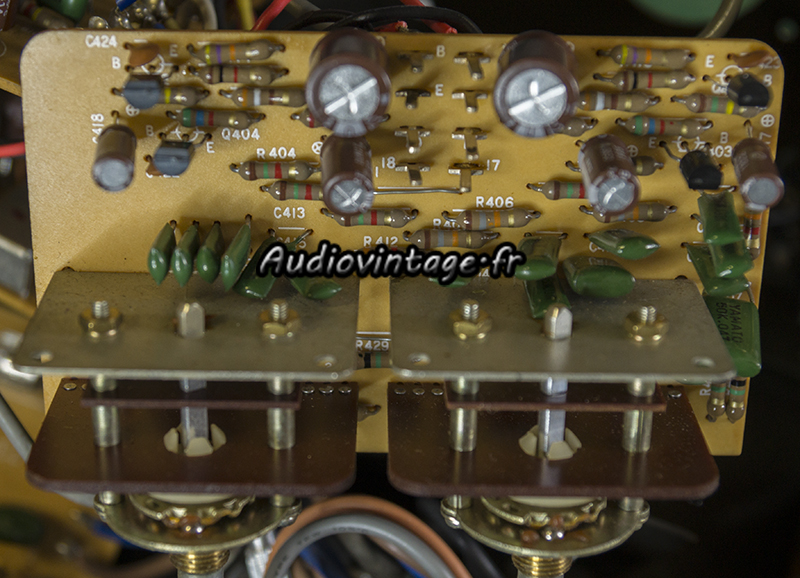

Luxman L-308 : circuit tonalité révisé.
Pas de secret, condensateurs chimiques et transistors sont remplacés.

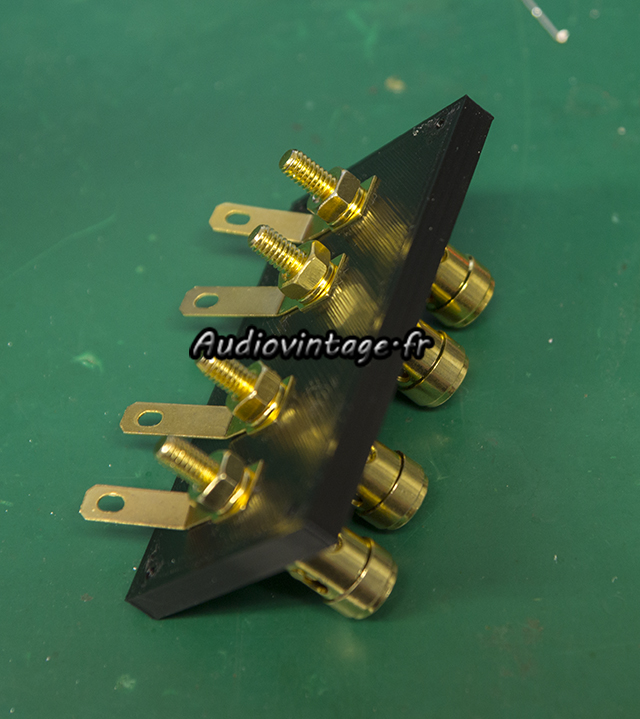

Luxman L-308 : fabrication de borniers.
Fabrication des nouveaux borniers.
La plaque de fixation a été conçue par votre serviteur et imprimée en 3D. Comme il s’agit de borniers « poussoirs », cette plaque est épaisse évitant ainsi sa déformation quand on appuis dessus.

Luxman L-308 : nouveaux borniers en place.
Le montage est fait. Les soudures sur les borniers bricolés n’étaient vraiment pas terribles…

Luxman L-308 :  terminé.
Remontage La loupiotte « On » HS est remplacée. Les commandes nettoyées. Bias et offset sont réglés. Les deux condensateurs chimiques à vis signés Luxman sont comme neuf à la mesure.
Plus tard, donc dans des appareils un poil plus récents, Luxman utilisera à cet emplacement des condensateurs chimiques Nippon Chemicon généralement complètement « cuits » aujourd’hui.

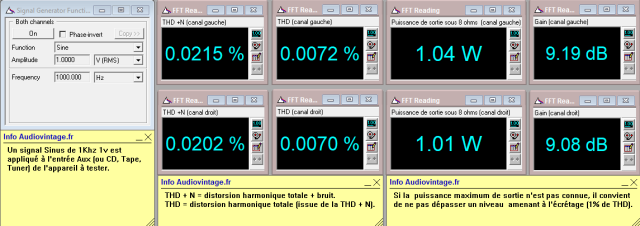

Luxman L-308 : Distorsion-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Luxman L-308 : Distorsion-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

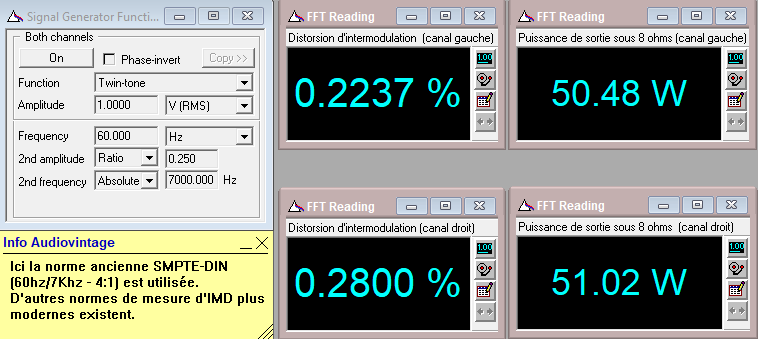

Luxman L-308 :  : IMD-à-2x50w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à 2x50w sous 8 ohms, entrée aux, tone defeat.

Luxman L-308 : Diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux, tone defeat.

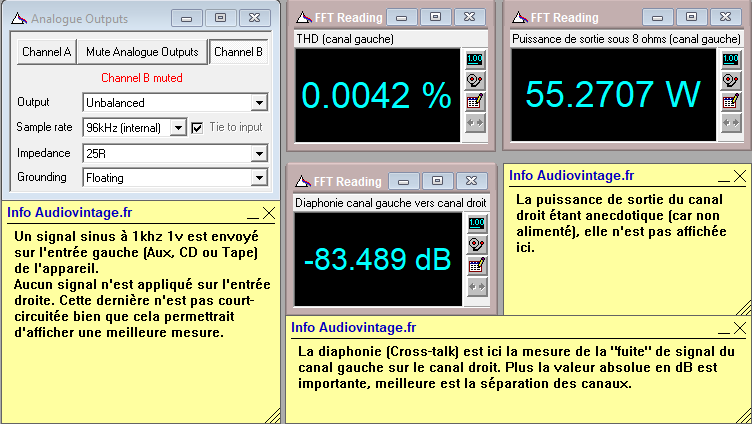

Luxman L-308 : Diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

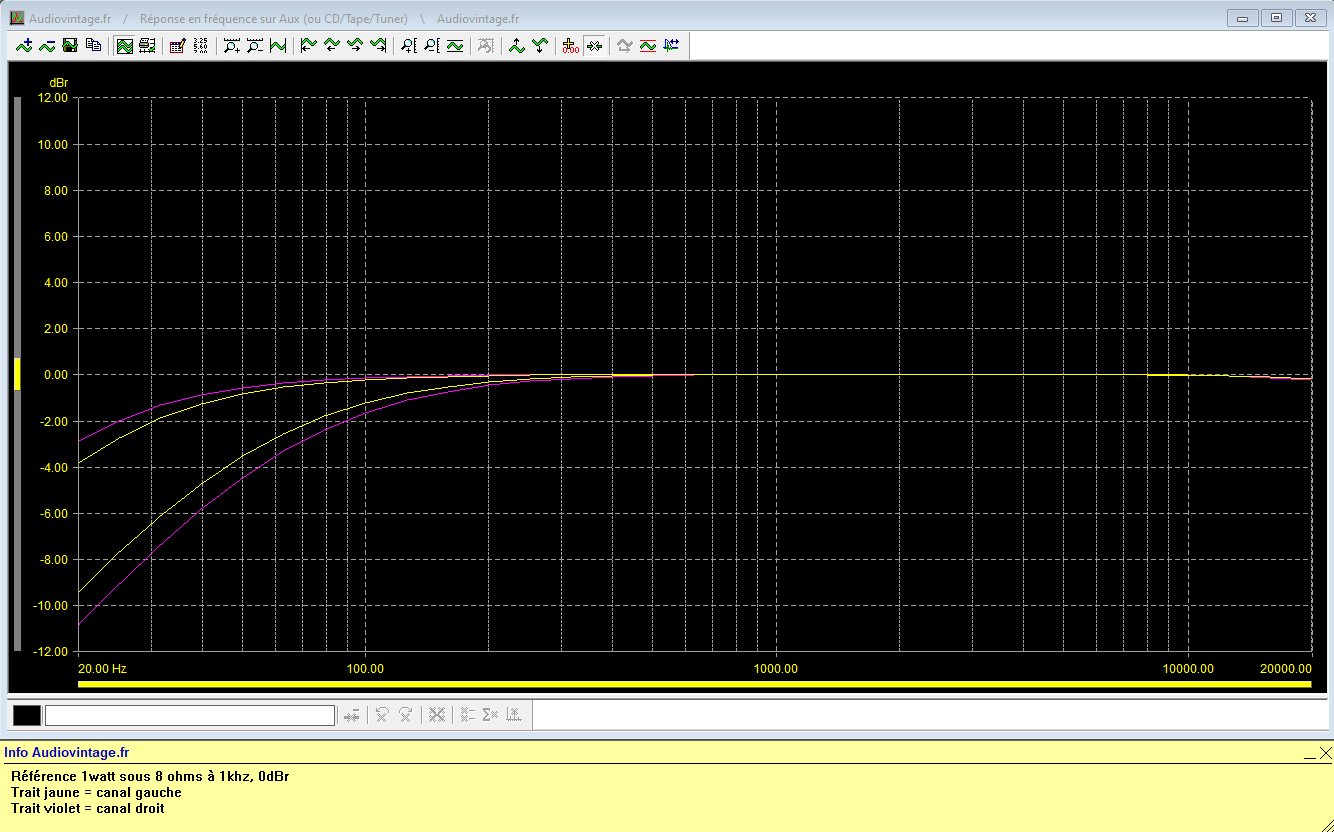

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-low-cut-20hz-et-low-cut-70hz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres 20hz puis 70hz activés.

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-high-cut-7khz-et-high-cut-12khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres 7khz puis 12khz activés.

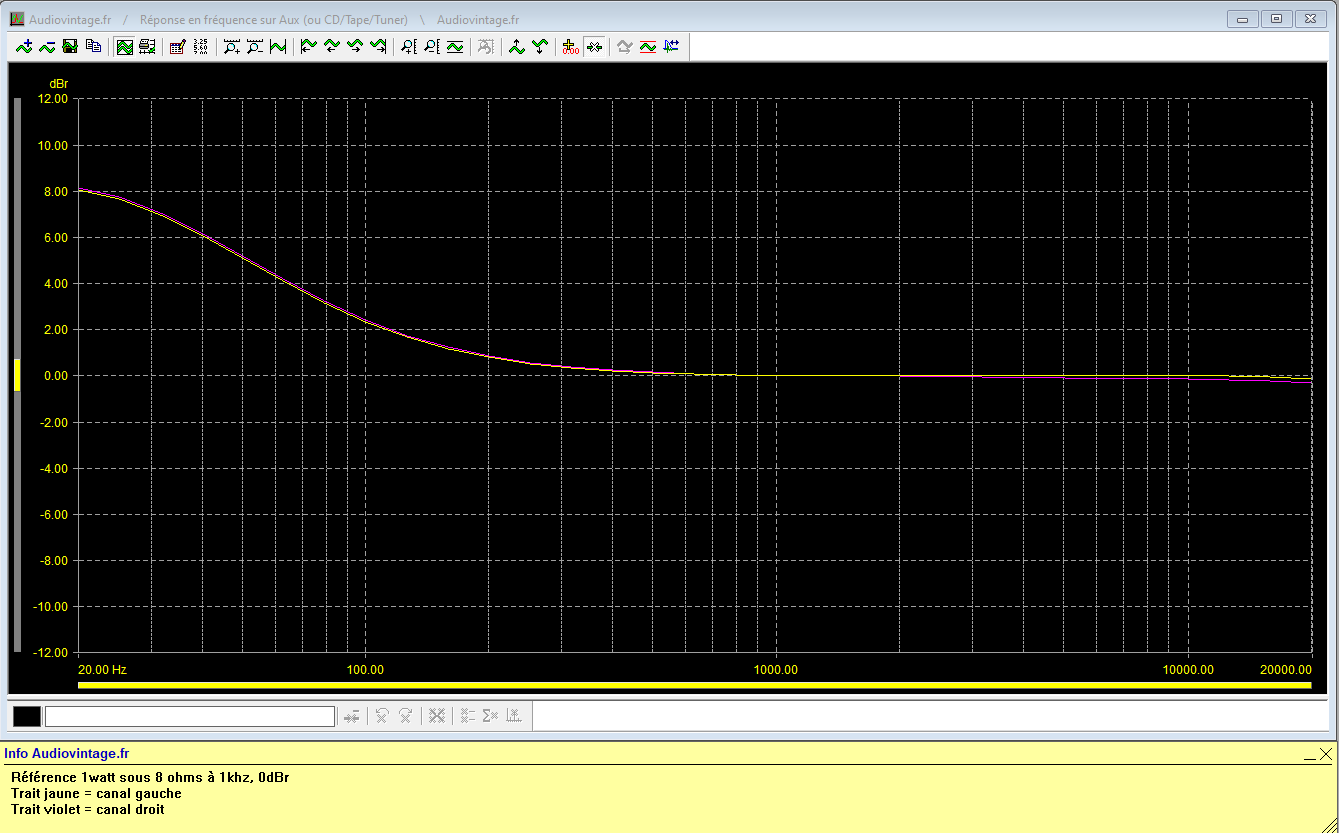

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-low-boost
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, low boost on.

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-égaliseur-linéaire-activé-alternativement-sur-ses-4-positions
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, égaliseur linéaire activé successivement sur ses 4 positions.

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteur-grave-mini-et-maxi-sur-turnover-300hz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux,correcteur de tonalité grave au mini et maxi, turnover 300hz.

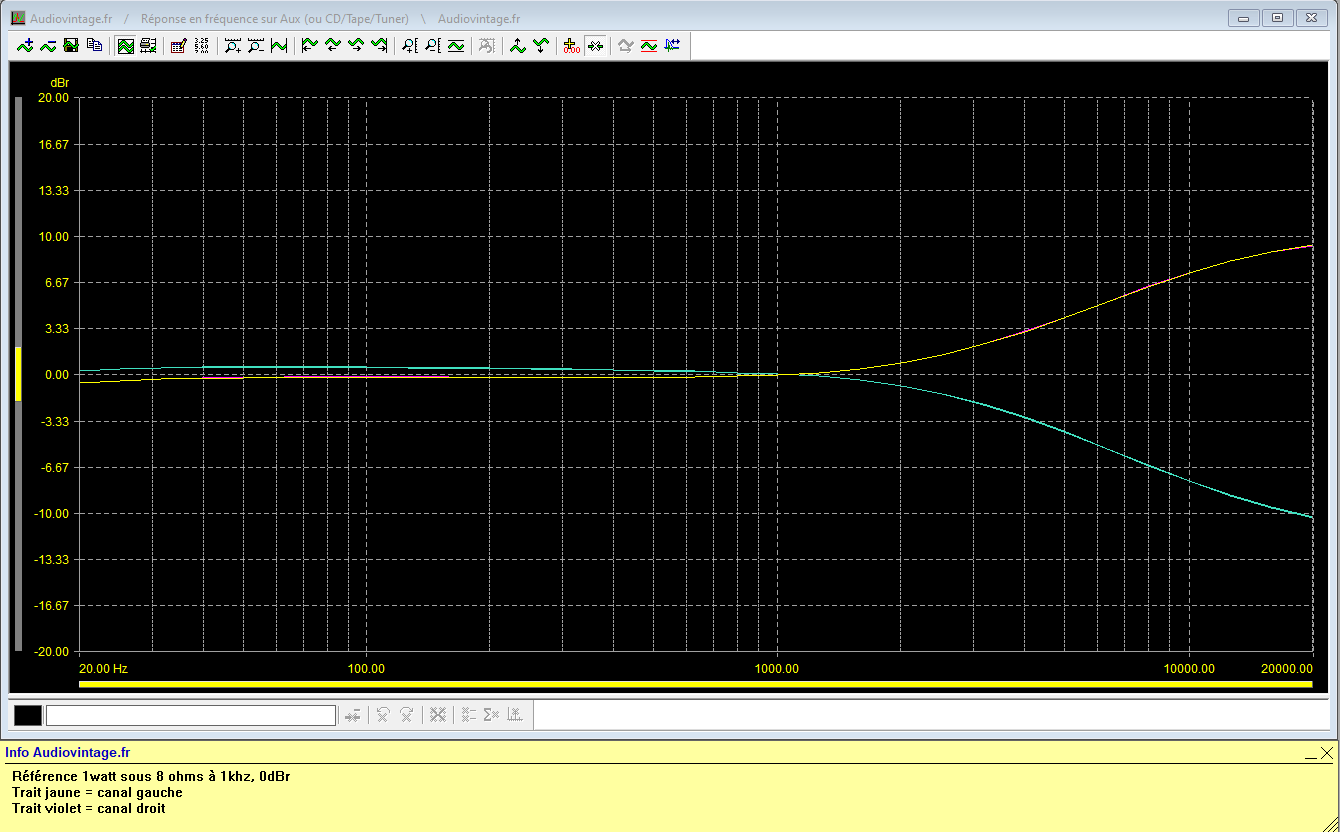

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteur-aigu-mini-et-maxi-sur-turnover-3khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux,correcteur de tonalité aigu au mini et maxi, turnover 3khz.

Luxman L-308 : Rapport-signal-bruit-à-2x55w-sous-8-ohms-entrée-aux-tone-defeat
Rapport signal bruit à 2x55w sous 8 ohms, entrée aux, tone defeat.

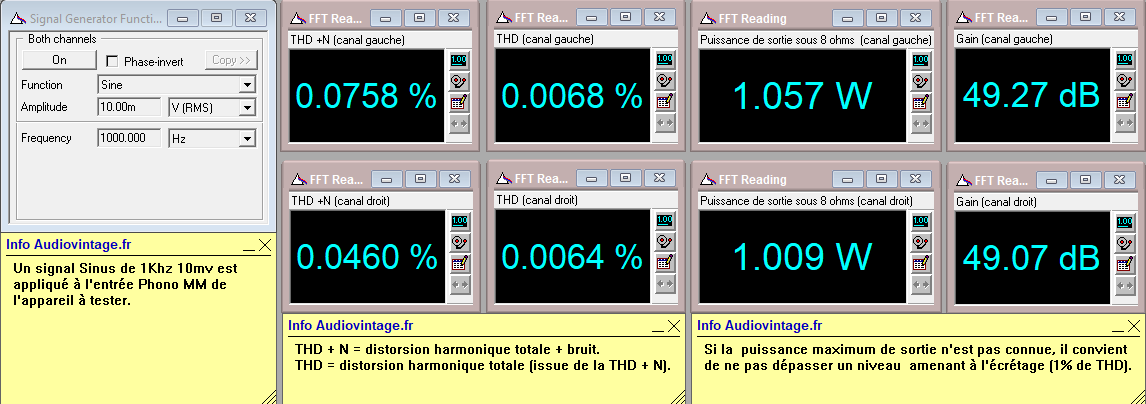

Luxman L-308 : Distorsion-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

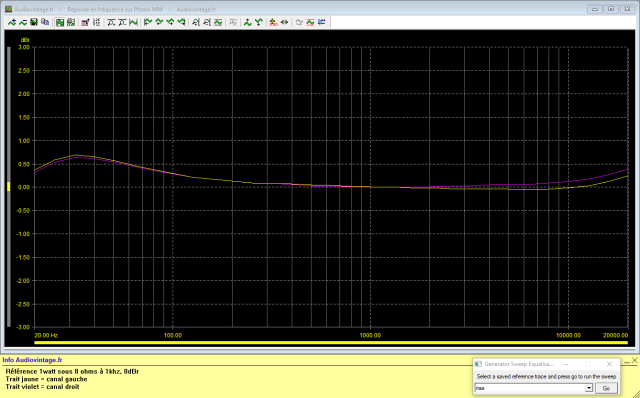

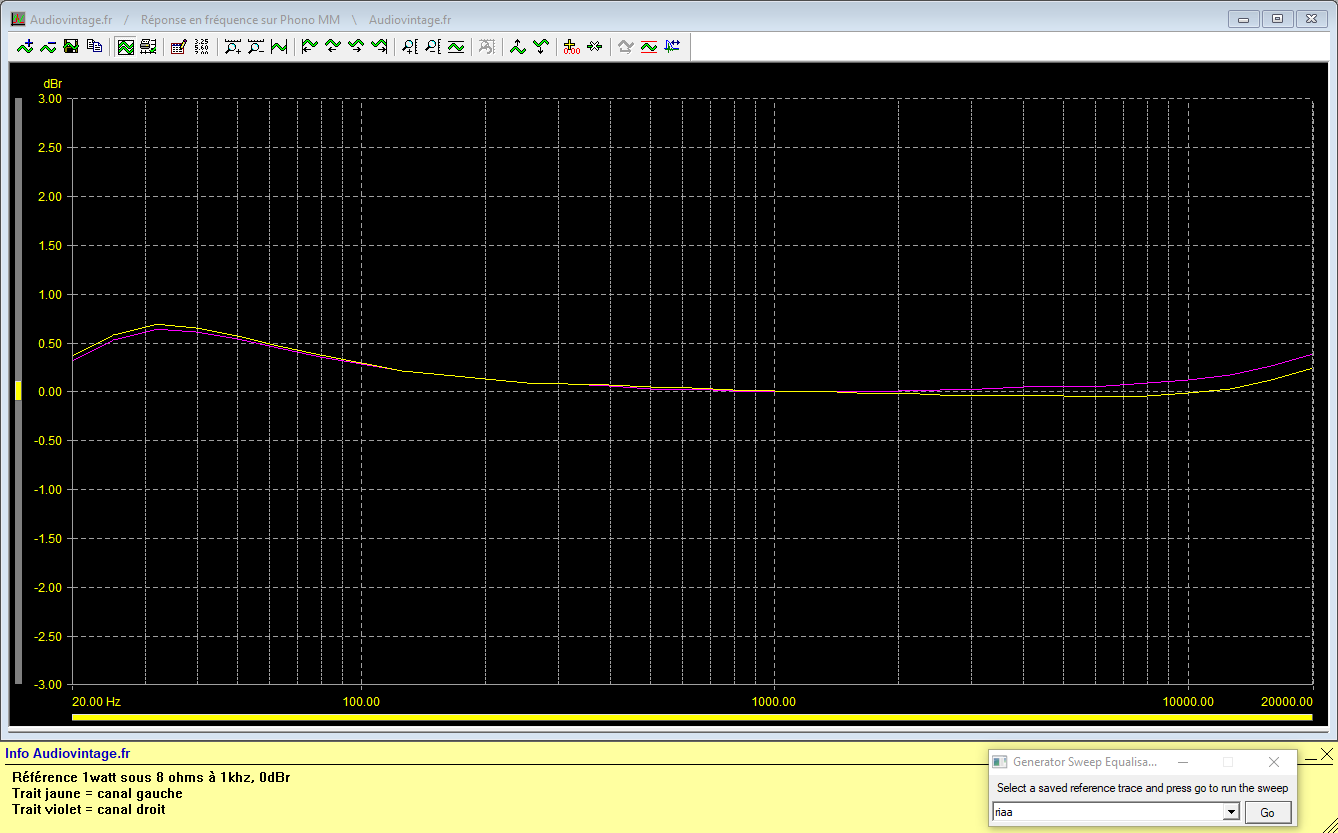

Luxman L-308 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Luxman L-308 : Rapport-signal-bruit-à-2x55w-sous-8-ohms-entrée-phono-tone-defeat
Rapport signal bruit à 2x55w sous 8 ohms, entrée phono, tone defeat.

Luxman L-308 : signal-carré-à-100hz
Luxman L-308 : signal-carré-à-1khz
Luxman L-308 : signal-carré-à-10khz
Luxman L-308 : temps-de-montée-à-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

Luxman L-308 : connectique.
Connectique.
