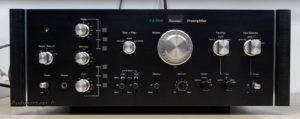

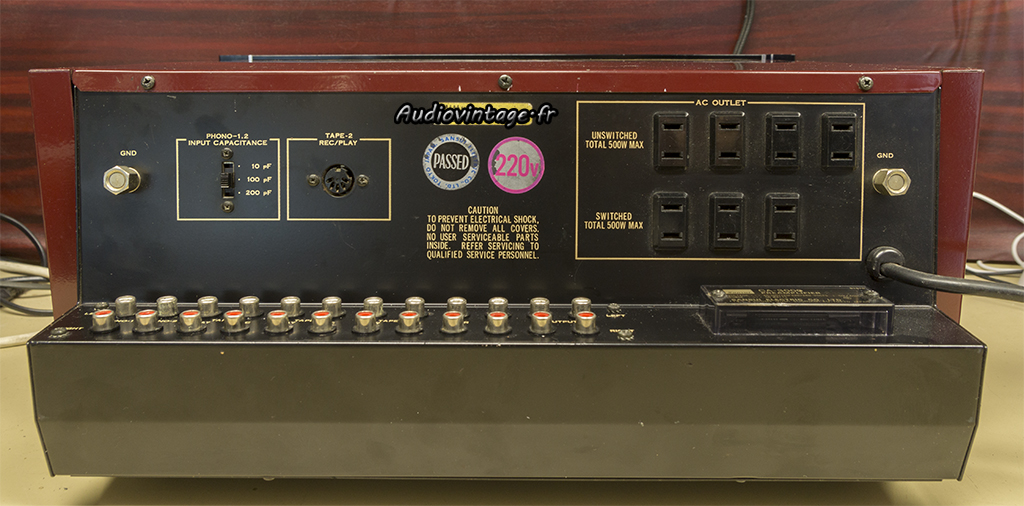

C’est le troisième préamplificateur Sansui CA-3000 que je prends en charge, et même si je suis désormais habitué à la bête, c’est toujours un gros chantier !
Le propriétaire actuel le possède depuis un bon moment. Il aurait dû être révisé lors de son achat (selon le vendeur) mais il a rapidement eu quelques soucis avec ce gros préampli.
Je crois qu’il est passé ensuite dans les mains d’un autre technicien, mais bon, aujourd’hui cet appareil est en panne.
Il s’allume mais émet des craquements très fort sur un canal, sans compter le fait que le canal en question ne fonctionne que si le filtre » low » est activé.

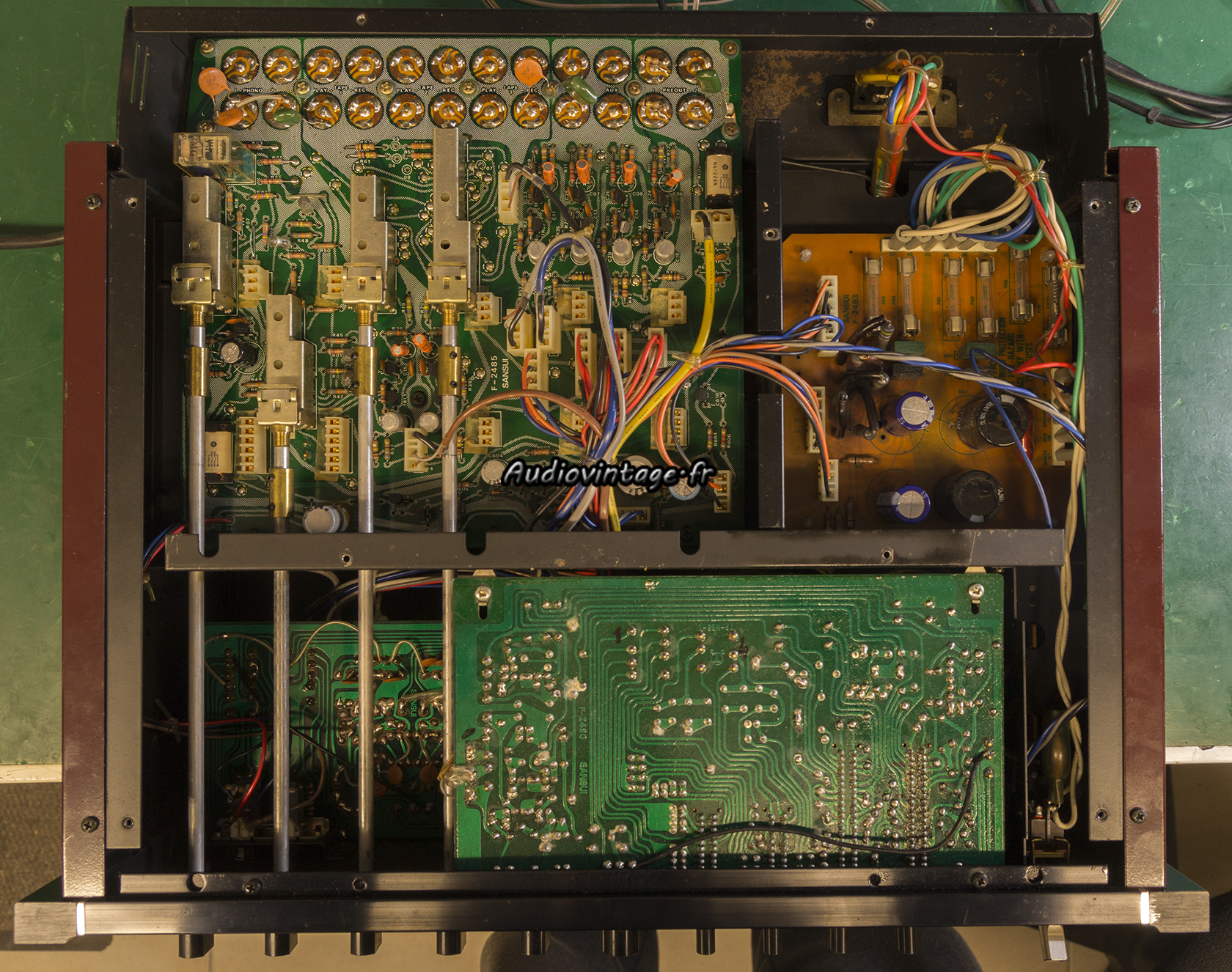

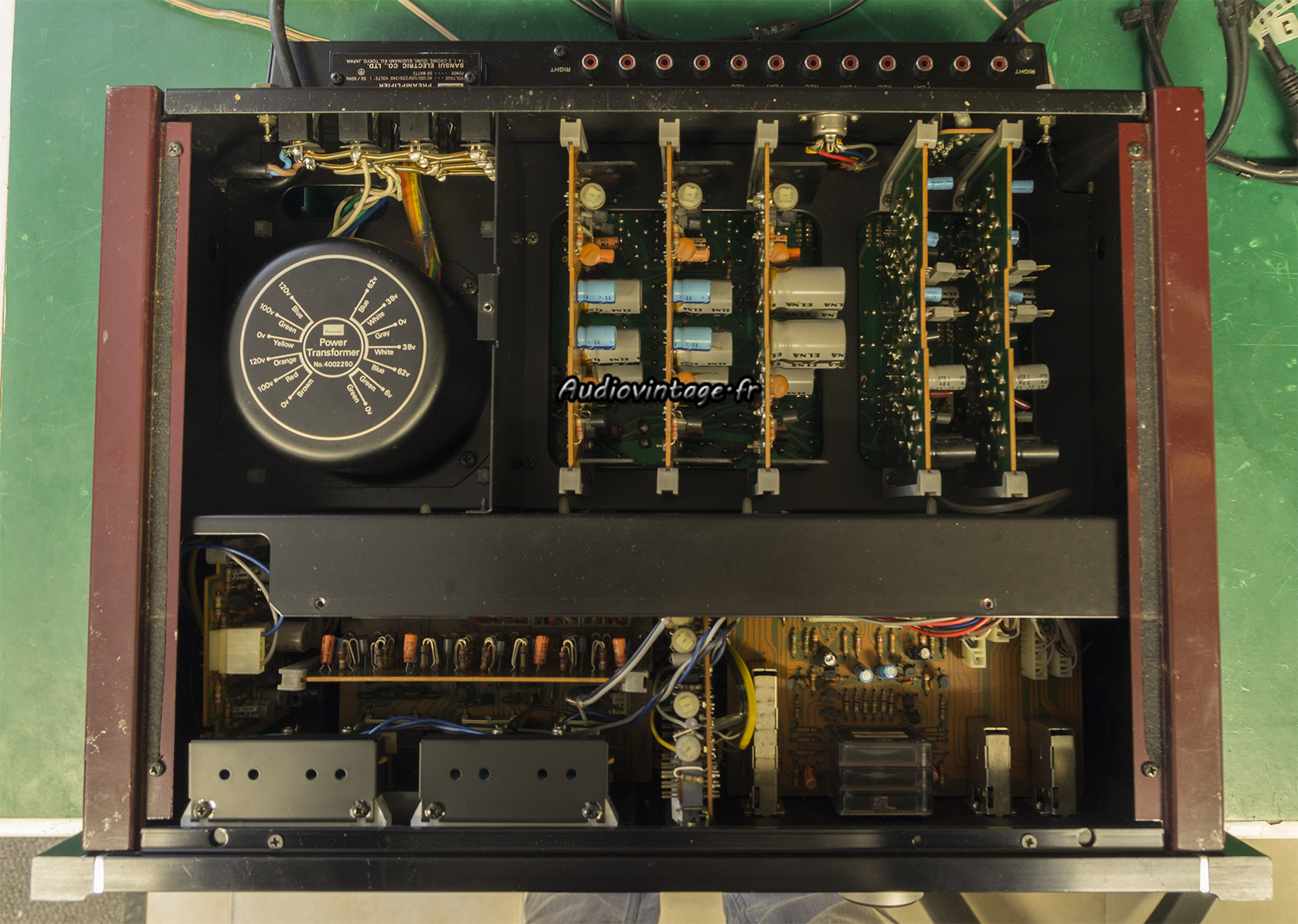

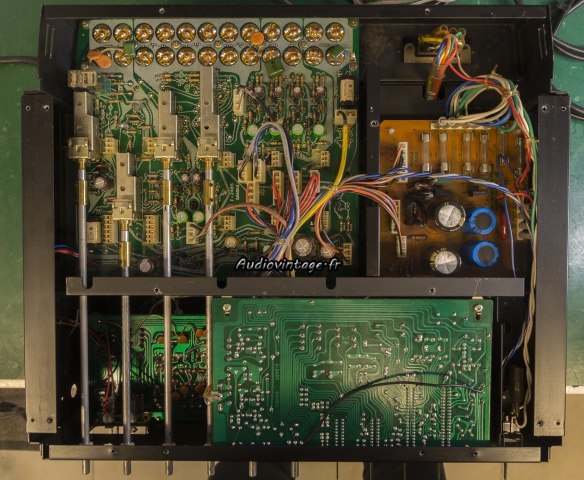

La vue du dessous de l’appareil montre que les quatre condensateurs chimiques présents sur le circuit d’alimentation ont été remplacés, pas forcément par des composants hautement qualitatifs, mais nous verrons cela plus tard.

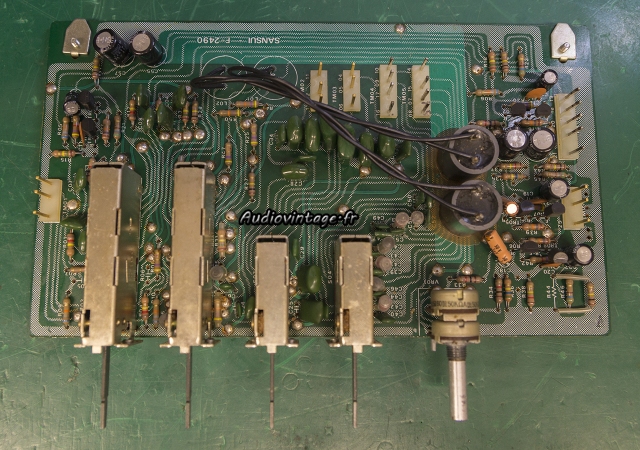

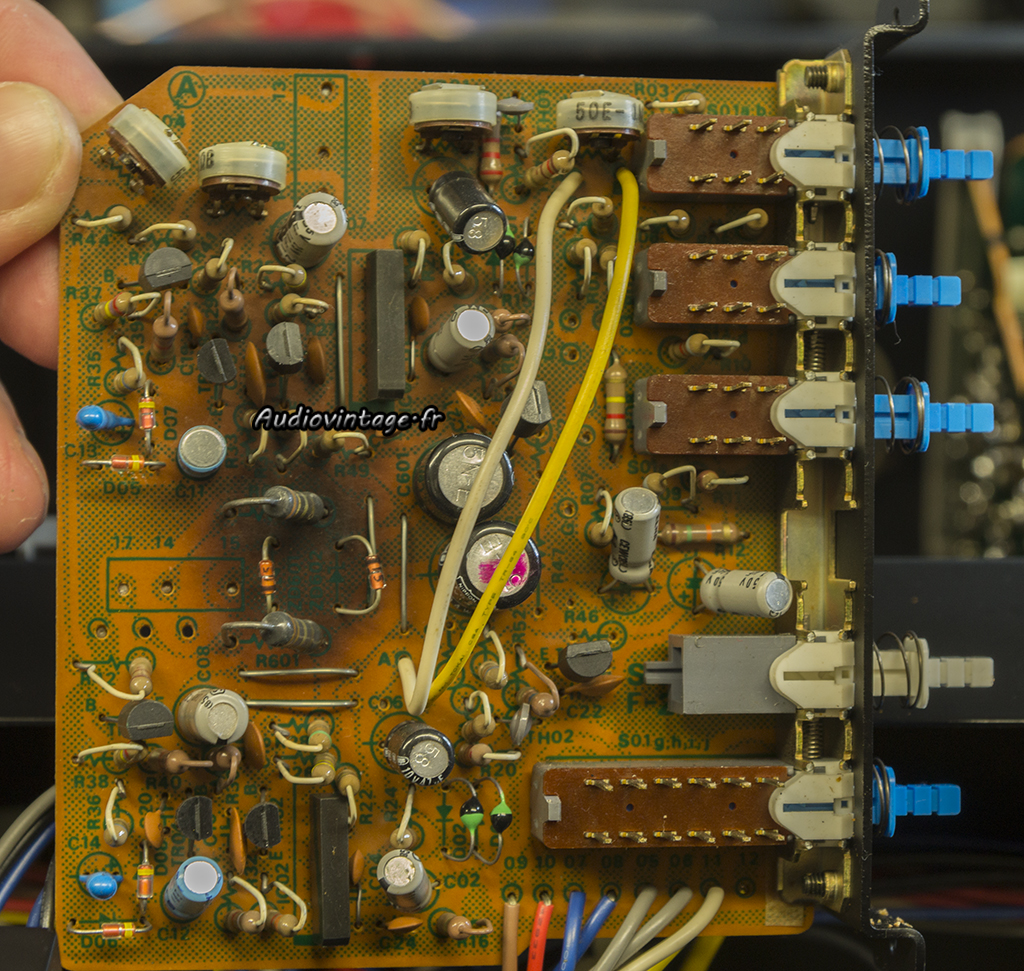

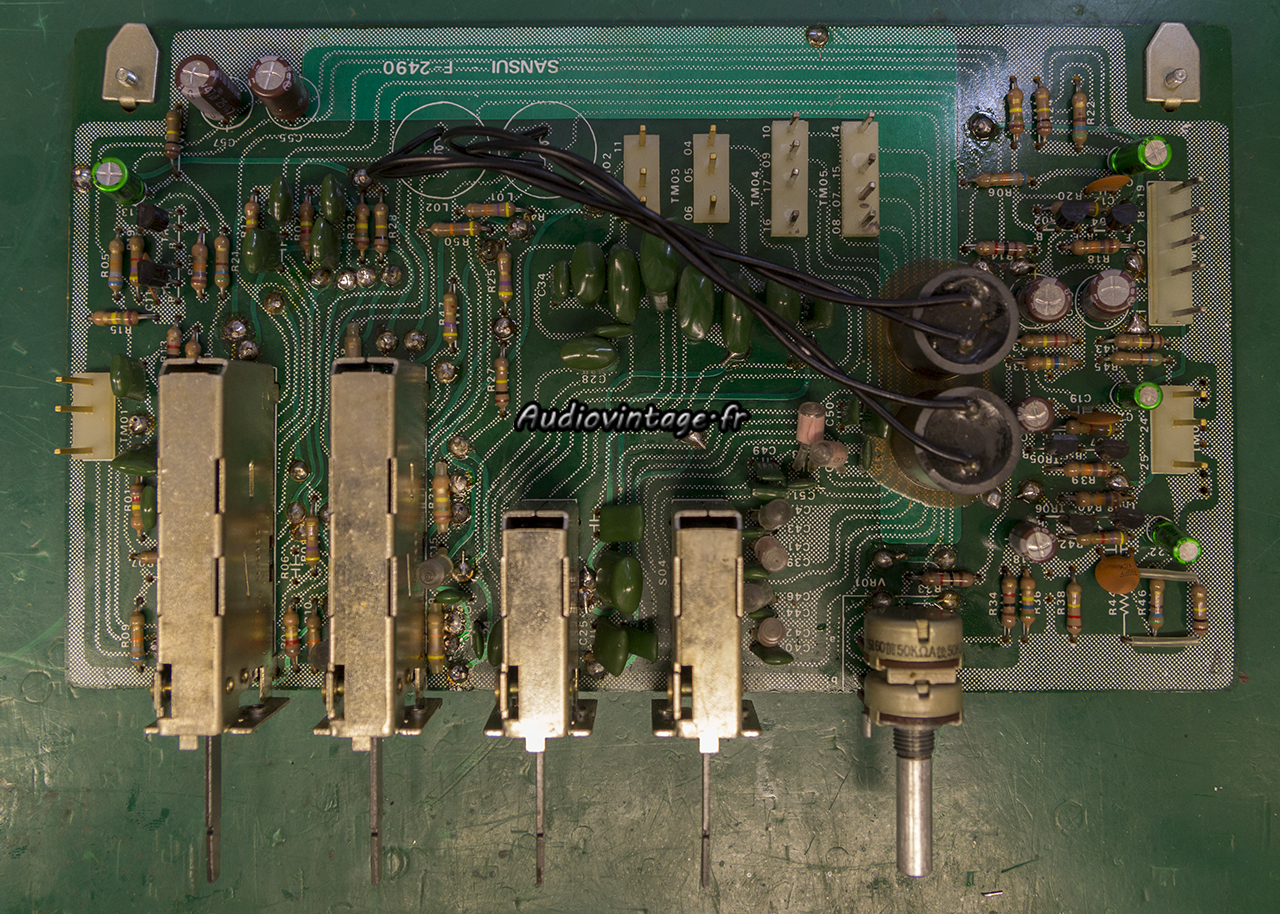

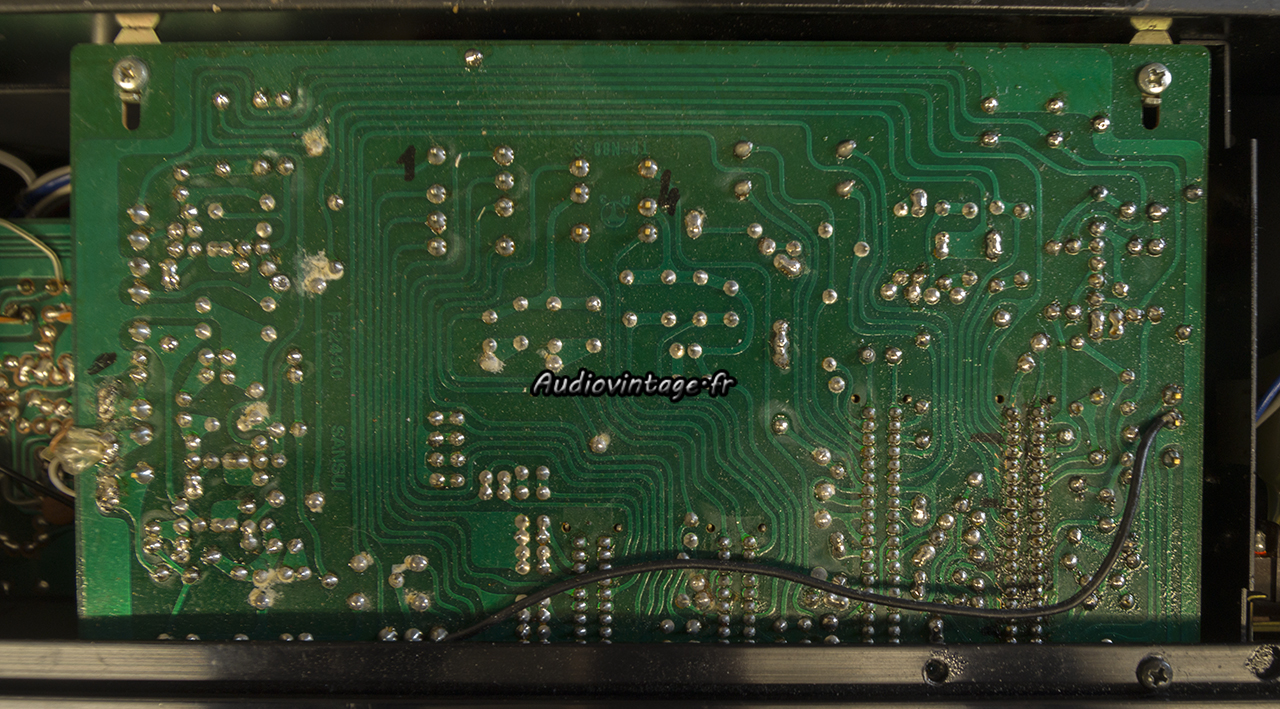

Si on zoom sur le circuit F-2490 (filtres) on voit que quelqu’un est passé, assez salement d’ailleurs, par ici.
Puis démontage du circuit mentionné plus haut.
Ah les joies des soudures traversantes du Sansui CA-3000 ! Un vrai roman ! En effet, vu le temps que je vais passer à les refaire (plus de cinquante) en les renforçant (passage d’une patte de composant dans chacun des trous), j’aurais eu le temps de le lire mon roman, voir même d’en commencer un autre.
Toutes ses fichues soudures sont refaites (oui même celles qui sont difficiles à atteindre, n’oublions pas la loi de Murphy au cas où j’en aurais laissé une seule par faiblesse), les condensateurs chimiques sont changés, tous comme les transistors petits signaux dont l’un d’entre eux était responsable des craquements.
Référence de transistor que l’on trouve un peu partout dans l’appareil…

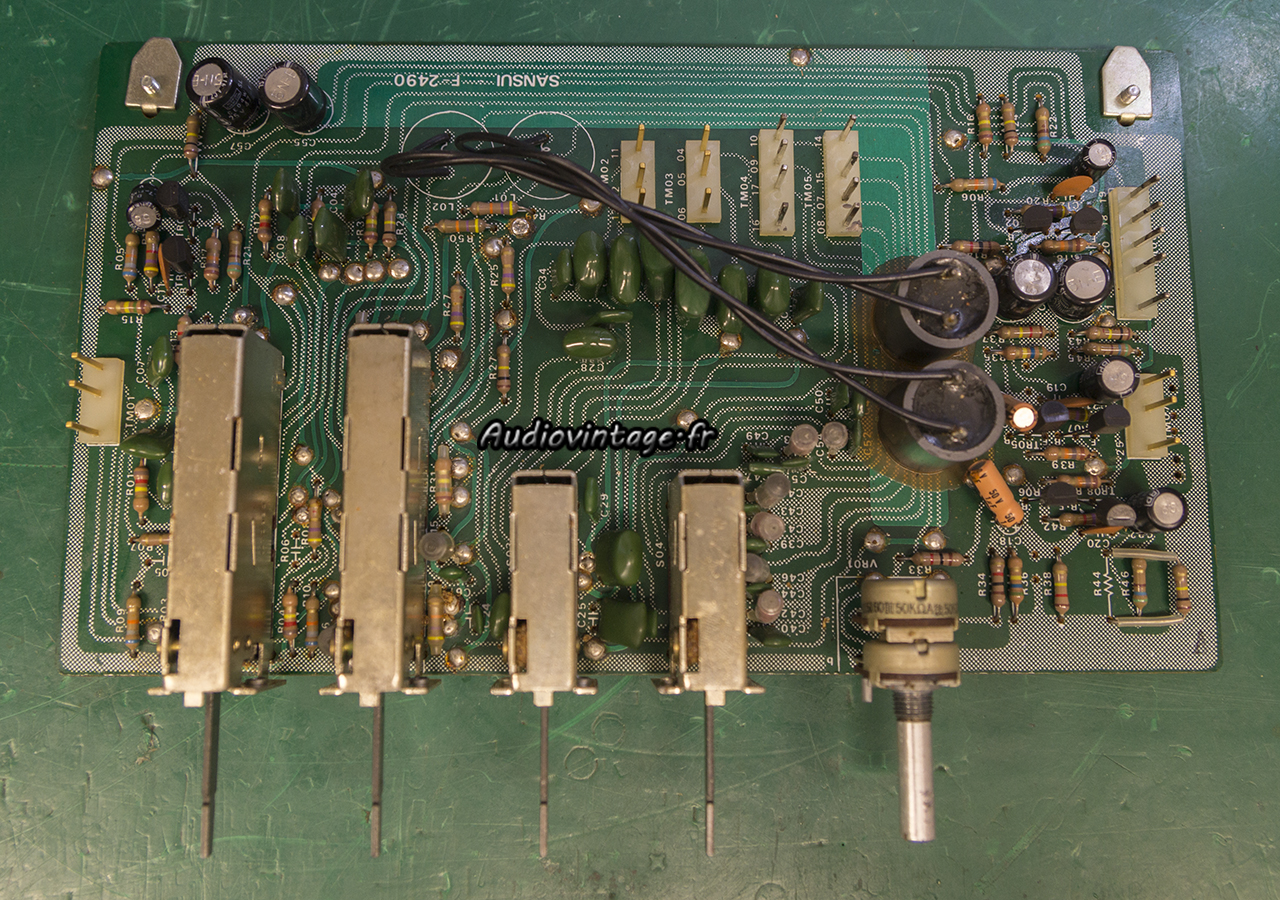

Pour finir, les sélecteurs sont soigneusement nettoyés.

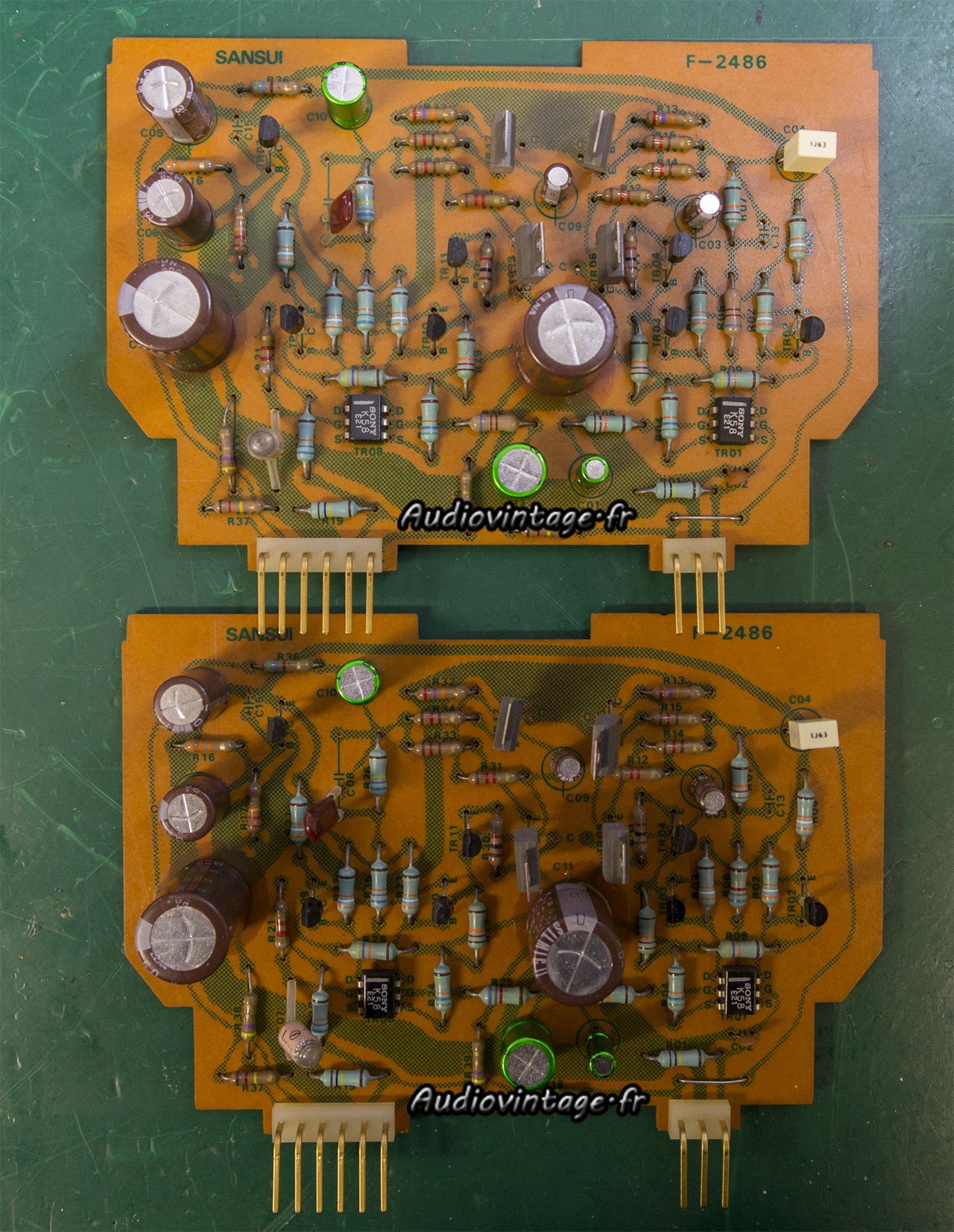

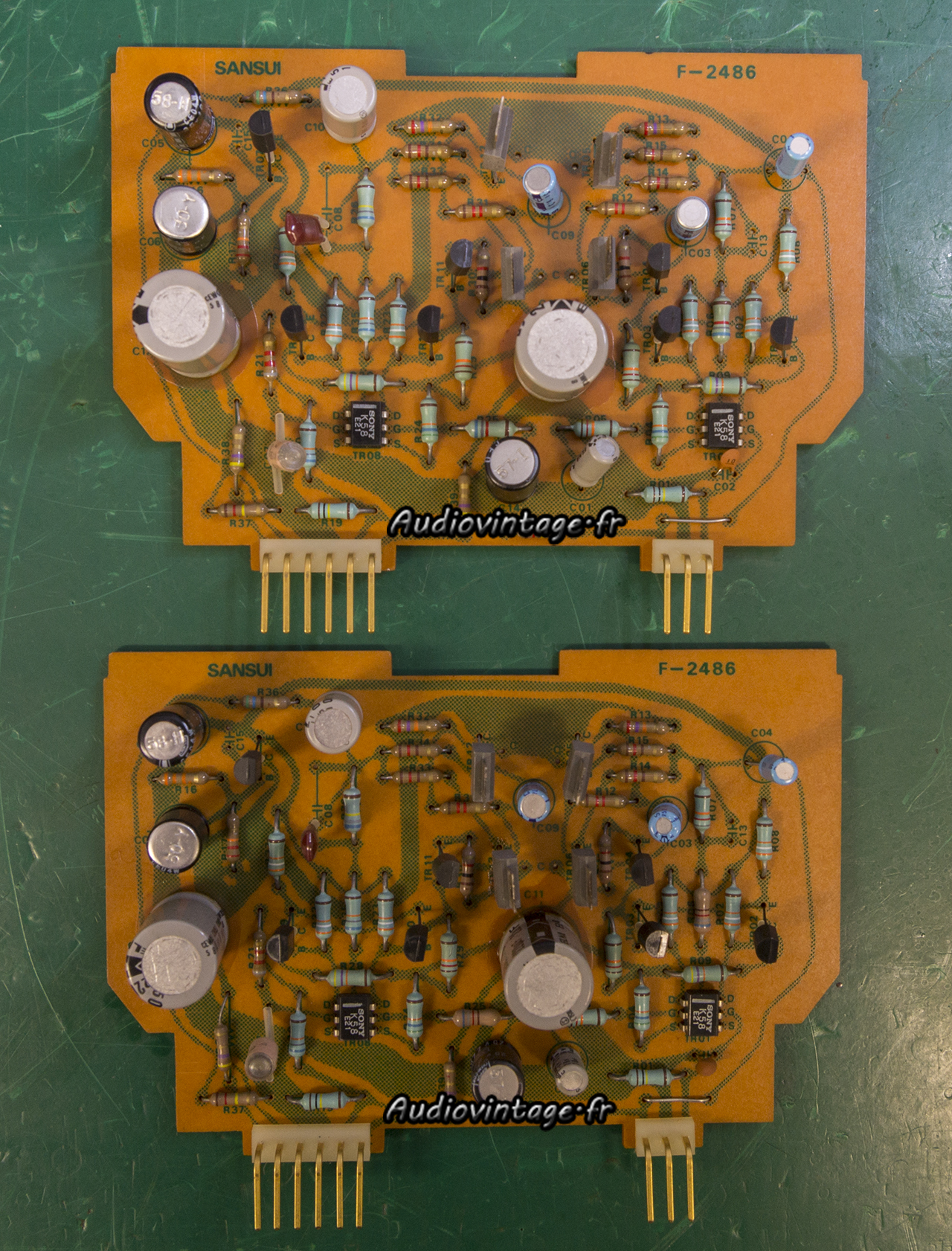

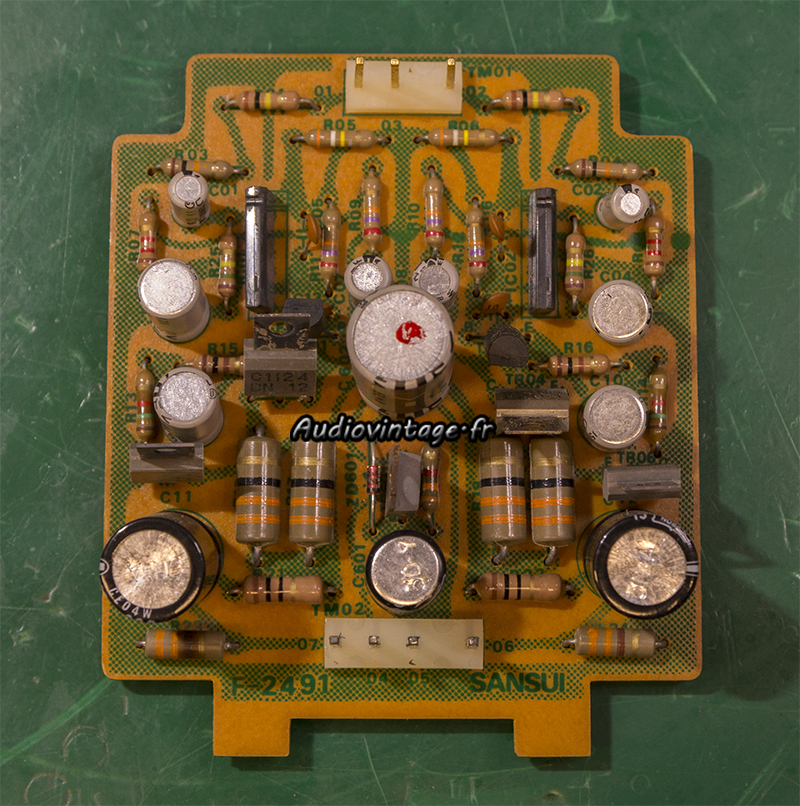

Plus simple avec le démontage des deux circuits phono (un par canal).
Tous les condensateurs chimiques et tous les transistors sont remplacés.

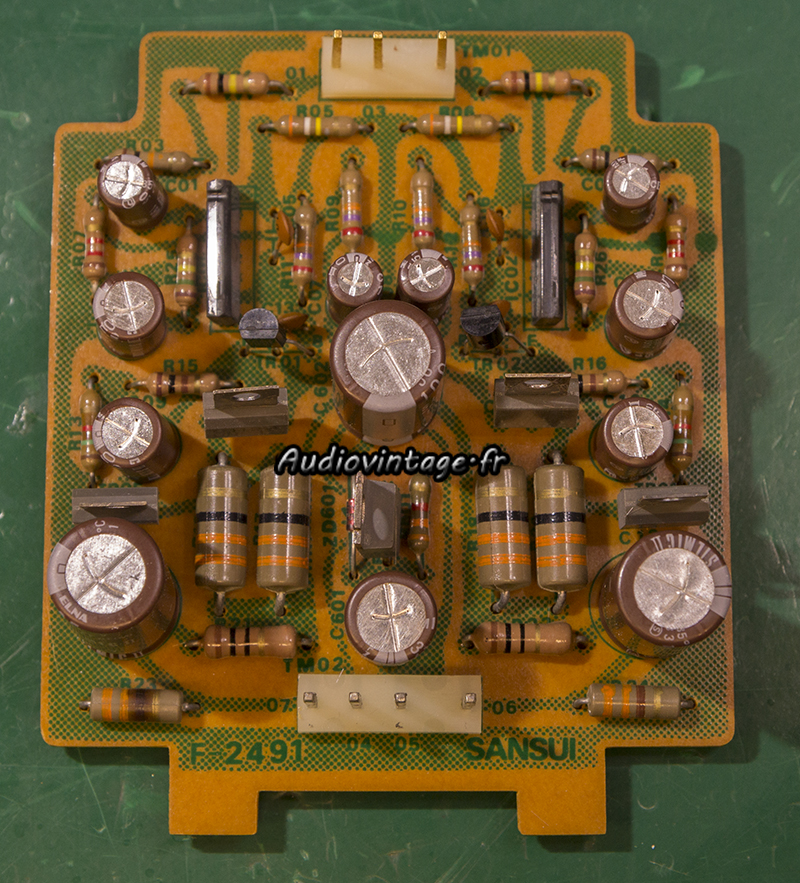

Et voici le circuit d’alimentation régulée « haute tension ».
Condensateurs chimiques, résistance ajustable et les transistors petits signaux sont remplacés. Les transistors montés sur radiateurs reçoivent de la graisse fraîche.

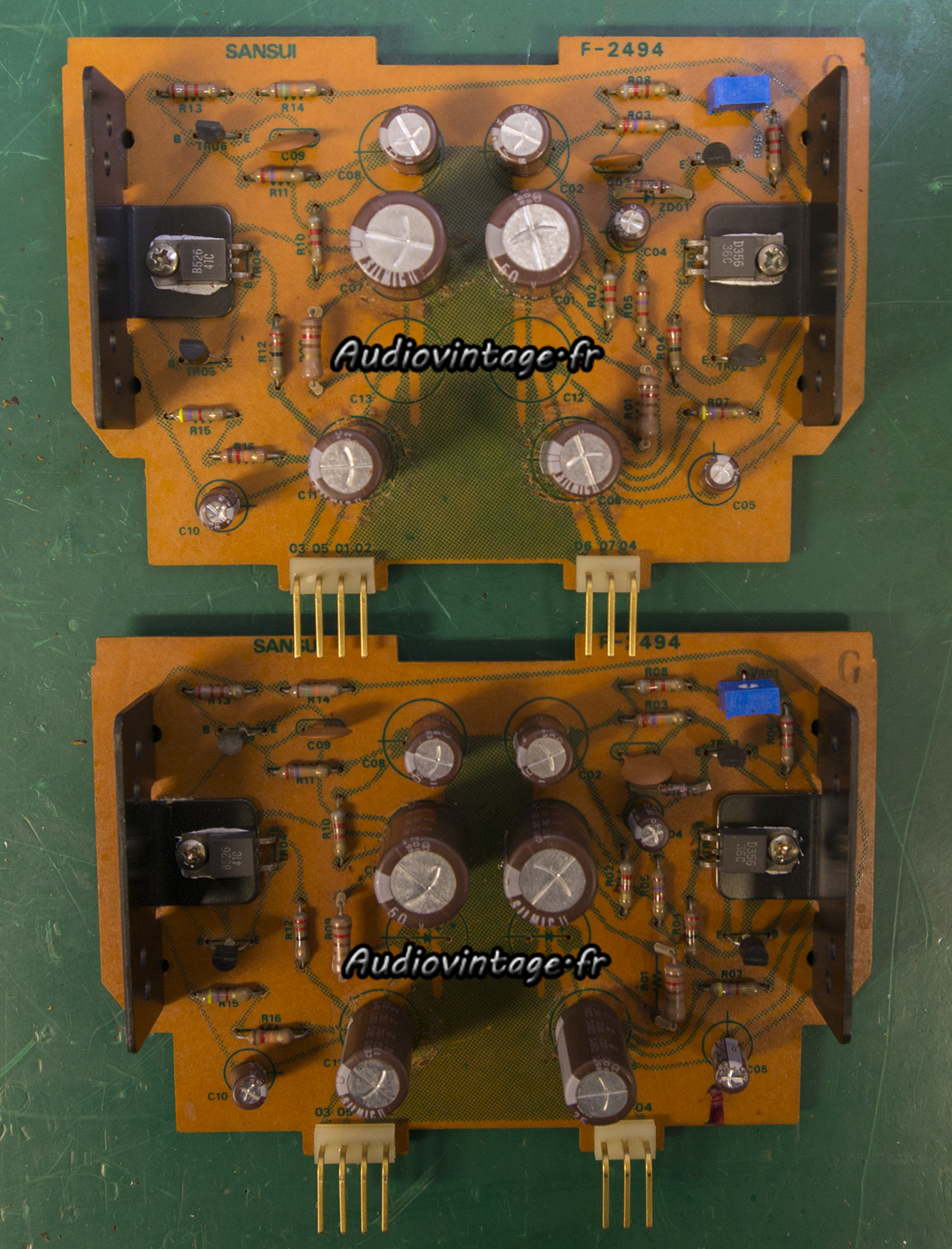

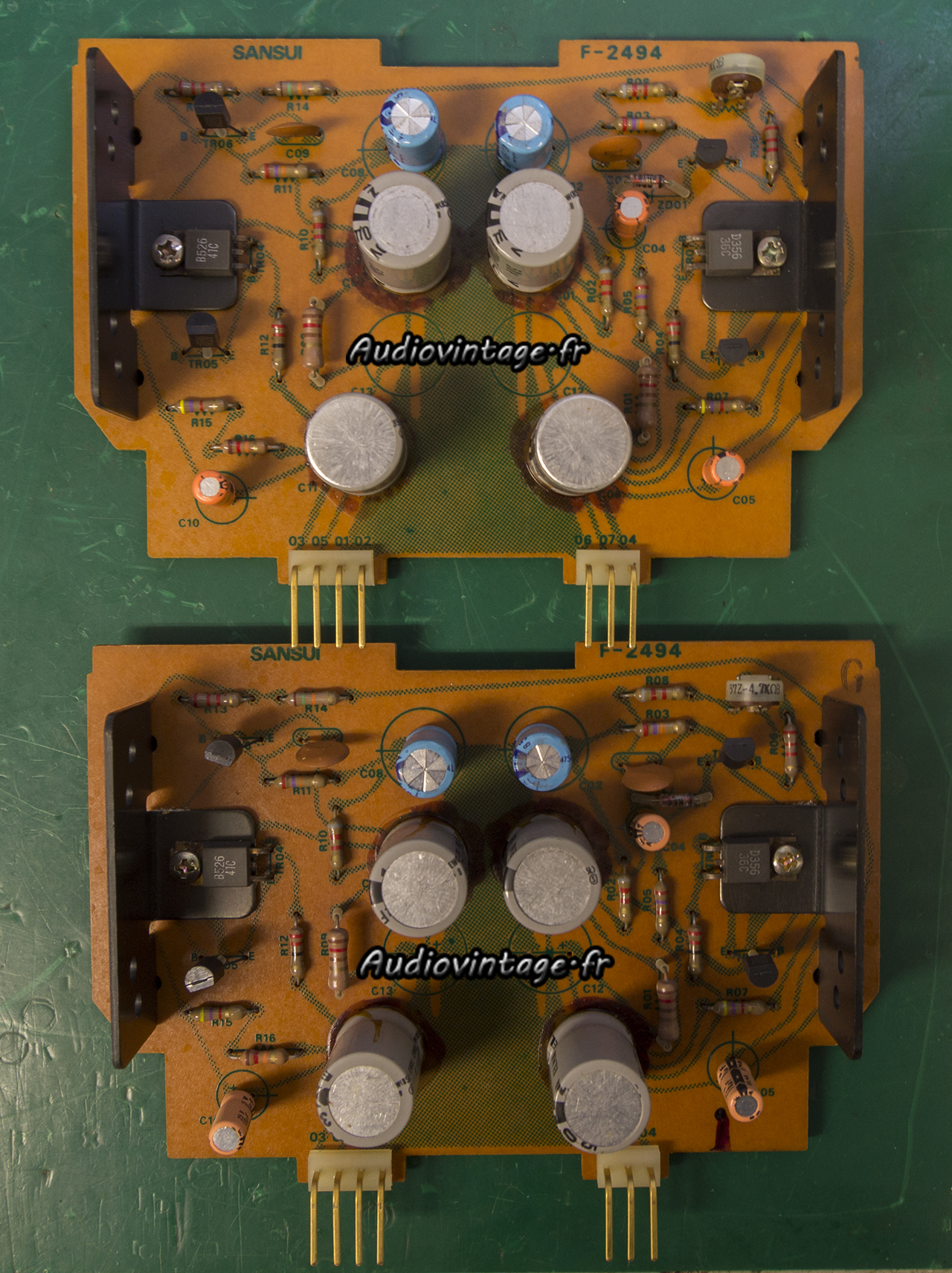

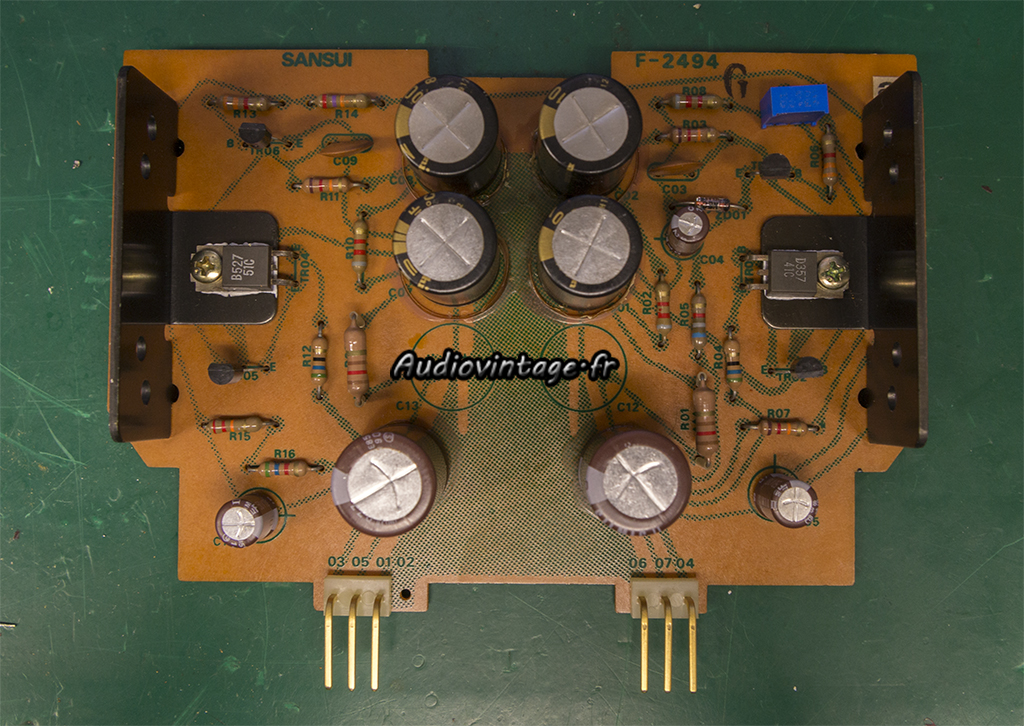

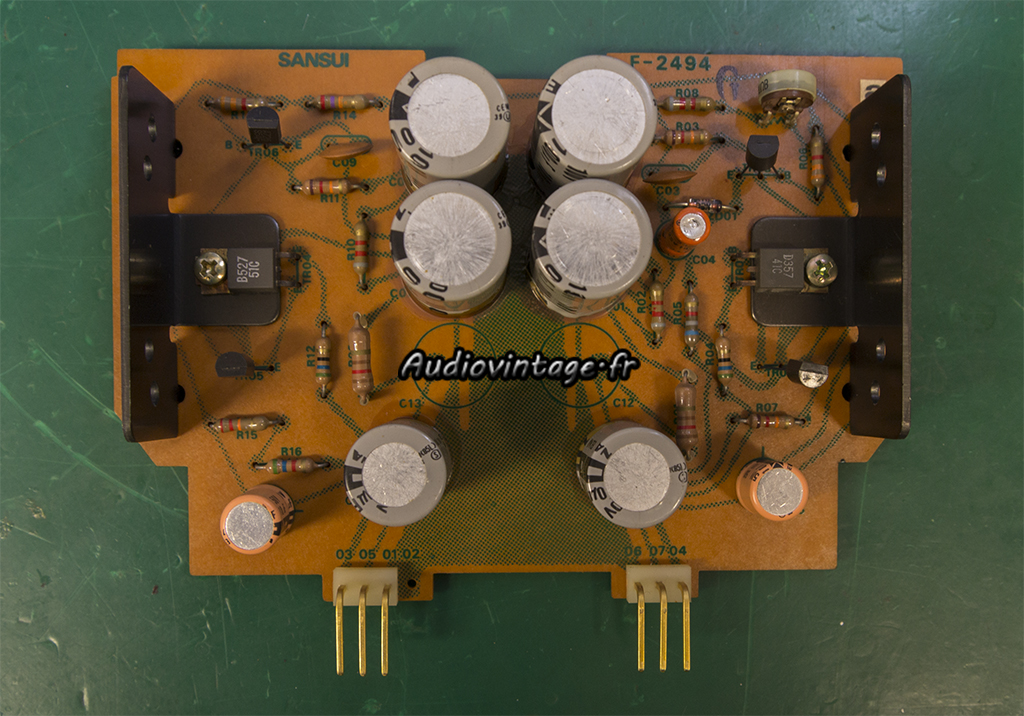

Voici les deux circuits d’alimentation régulées « basse tension ».
Punition identique au circuit précédent : condensateurs chimiques, résistances ajustables, transistors petits signaux.

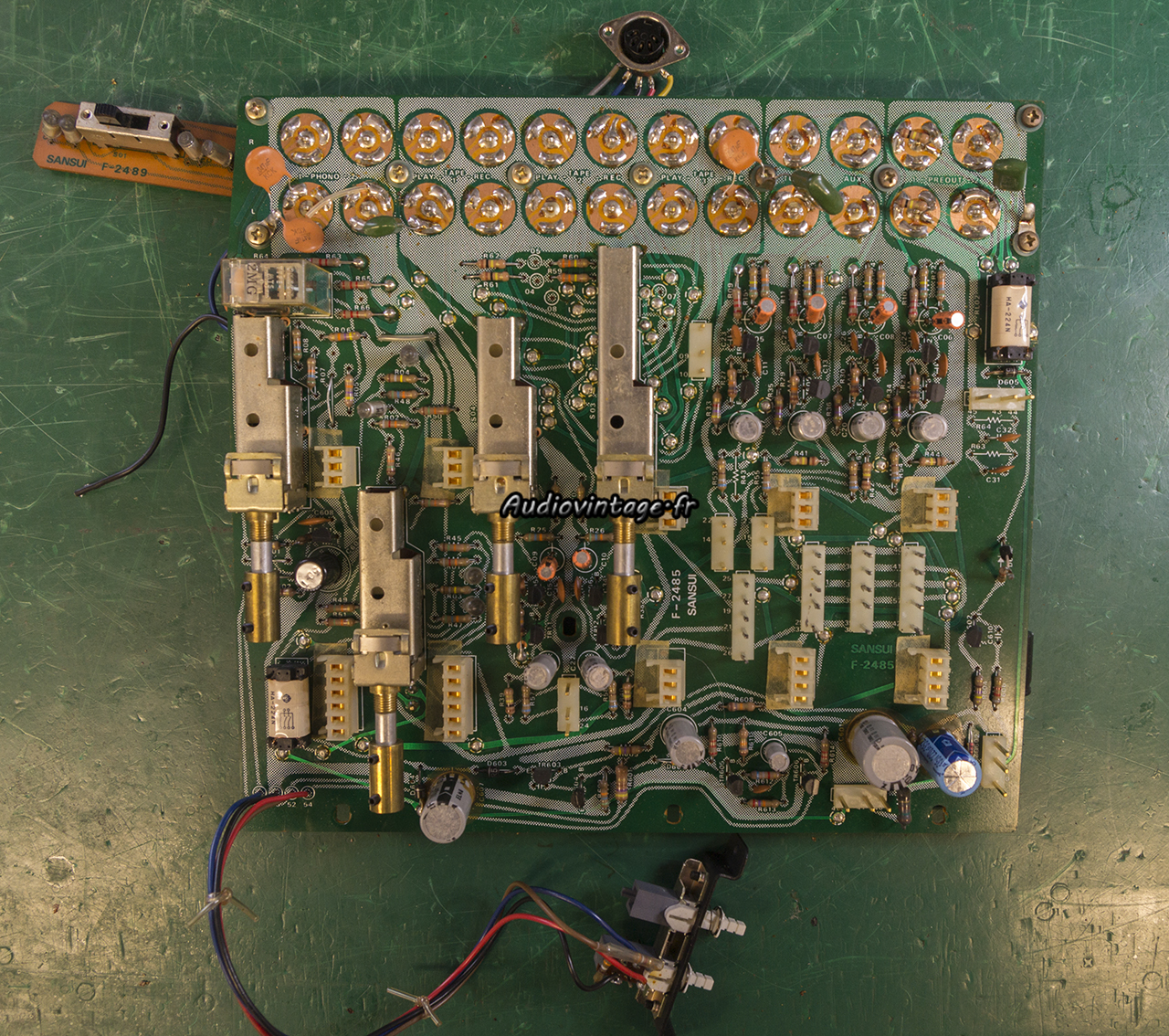

Le gros circuit principal d’entrée. Sur ce circuit sont connectés les sources et viennent s’embrocher les circuits présentés plus haut. Comme pour F-2490, c’est un circuit double face avec un nombre boulversifiant (si, ça existe ! 🙂 ) de soudures traversantes à refaire.

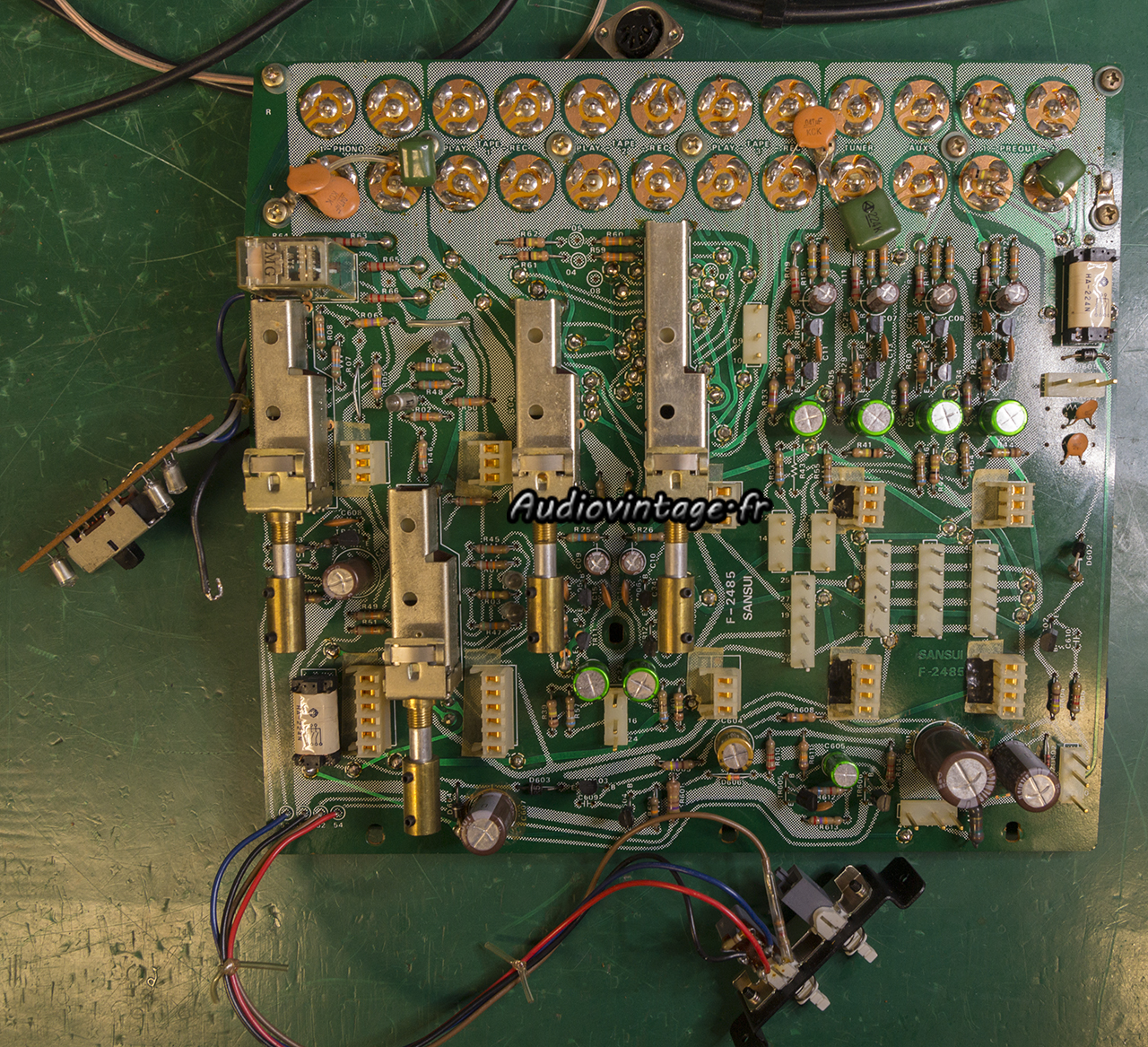

Soudures traversantes refaites (et renforcées) condensateurs chimiques remplacés, une douzaine de transistors remplacés, et commandes nettoyées !

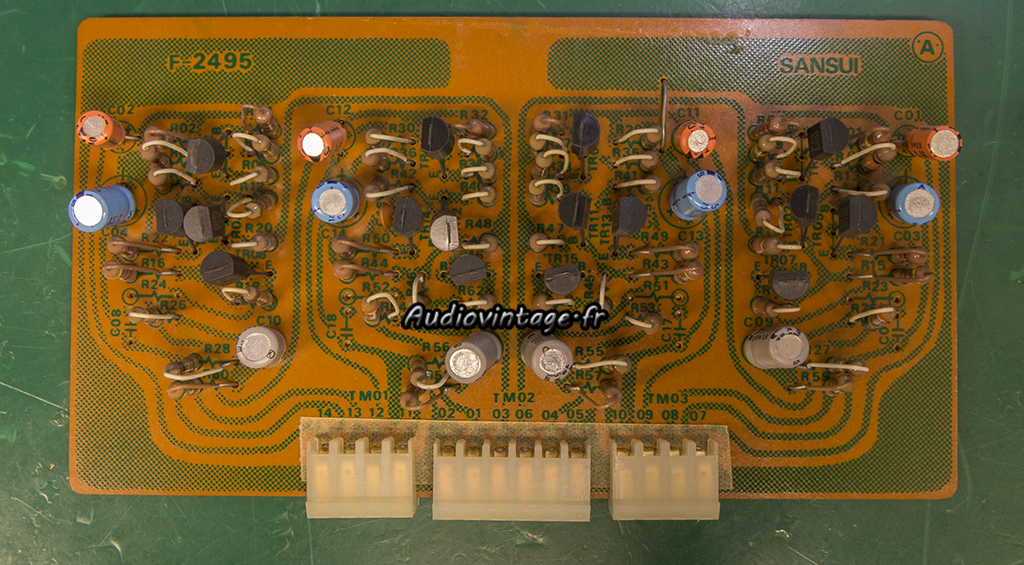

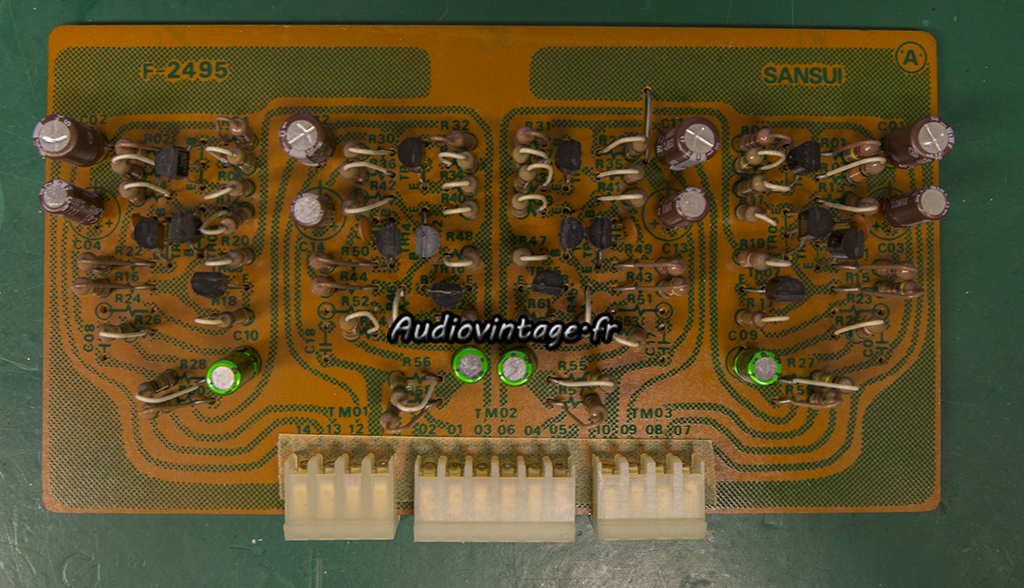

Le circuit de tonalité, F-2495.
Condensateurs chimiques remplacés tout comme les 16 transistors petits signaux présents.
Je ne l’ai pas précisé avant, mais tous les transistors remplacés dans cet appareil sont sélectionnés et appariés si besoin.

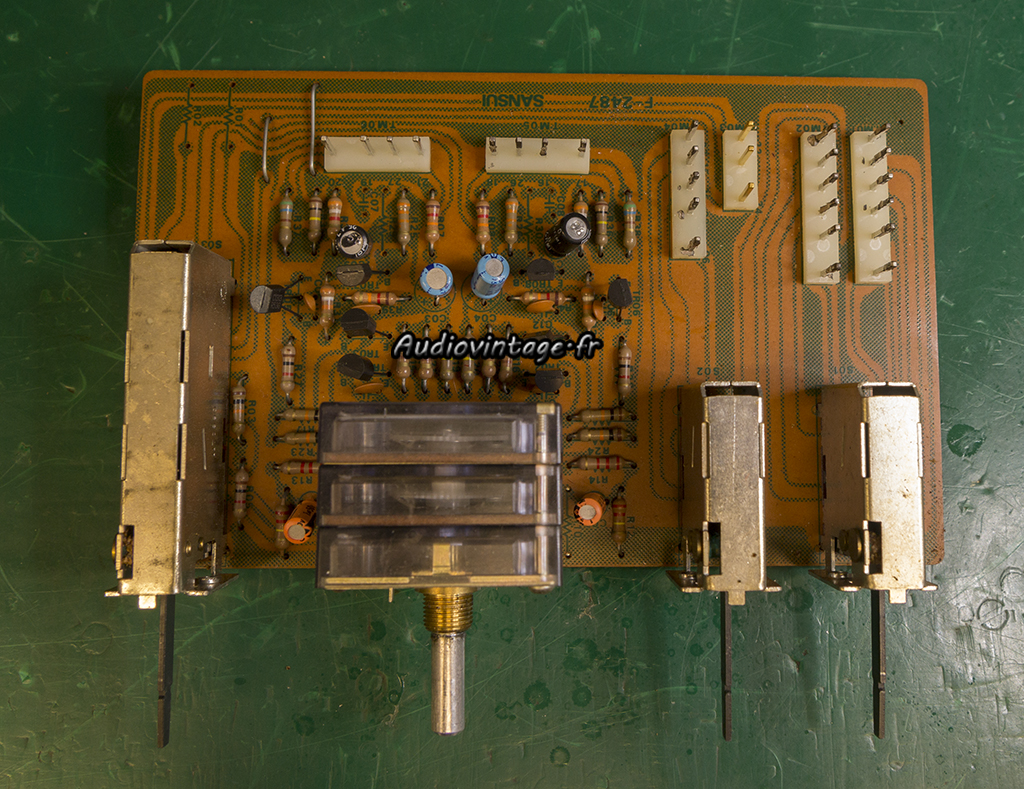

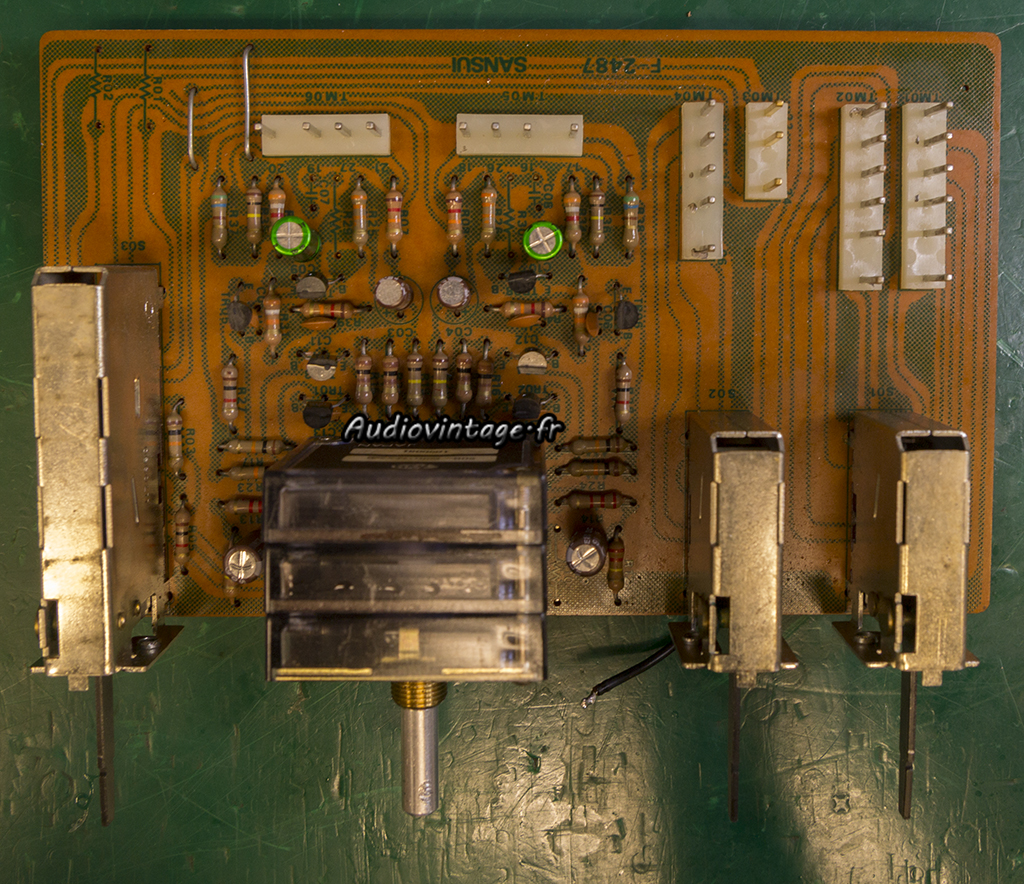

F-2497, de son doux nom « volume and muting board ».

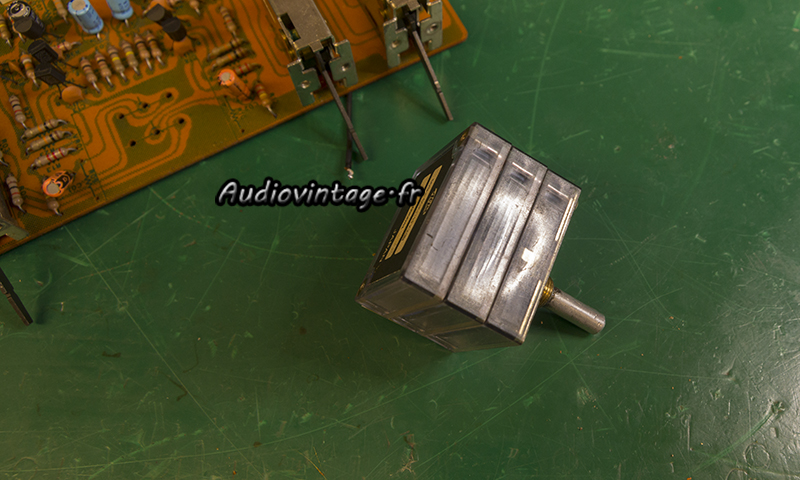

Le potentiomètre de volume justement, il est démonté et sera nettoyé.
Vous commencez à connaitre : condensateurs chimiques et transistors sont remplacés. Les sélecteurs nettoyés.

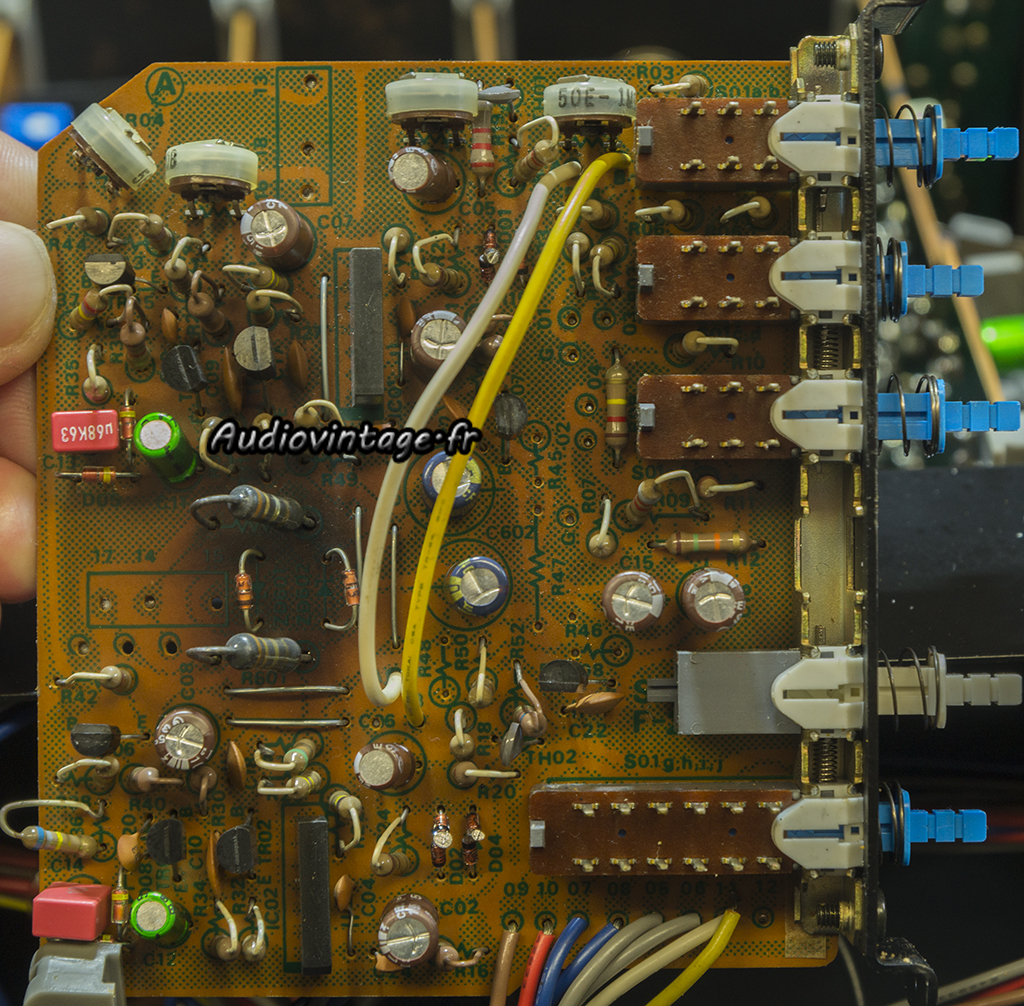

Le circuit vumètre qui comporte aussi les sélecteurs « tone in » et « tone defeat ». Ça chauffe un peu par ici, quelques soudures ont forcément un peu souffert de cette chaleur, mais pas les composants, il y a de l’espace autour de la zone chaude.
Les condensateurs chimiques ainsi que certains transistors et certaines diodes sont remplacés.
Le Sansui CA-3000 dispose d’un vrai amplificateur casque disposant de son propre potentiomètre de gain.
Condensateurs chimiques et transistors petits signaux sont remplacés.

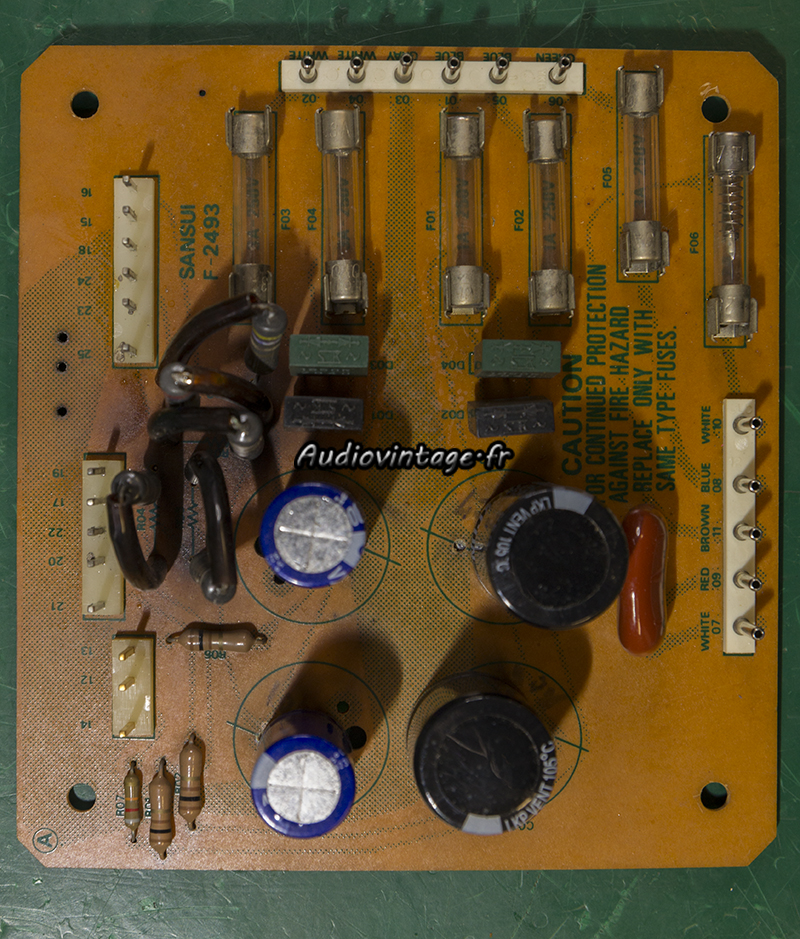

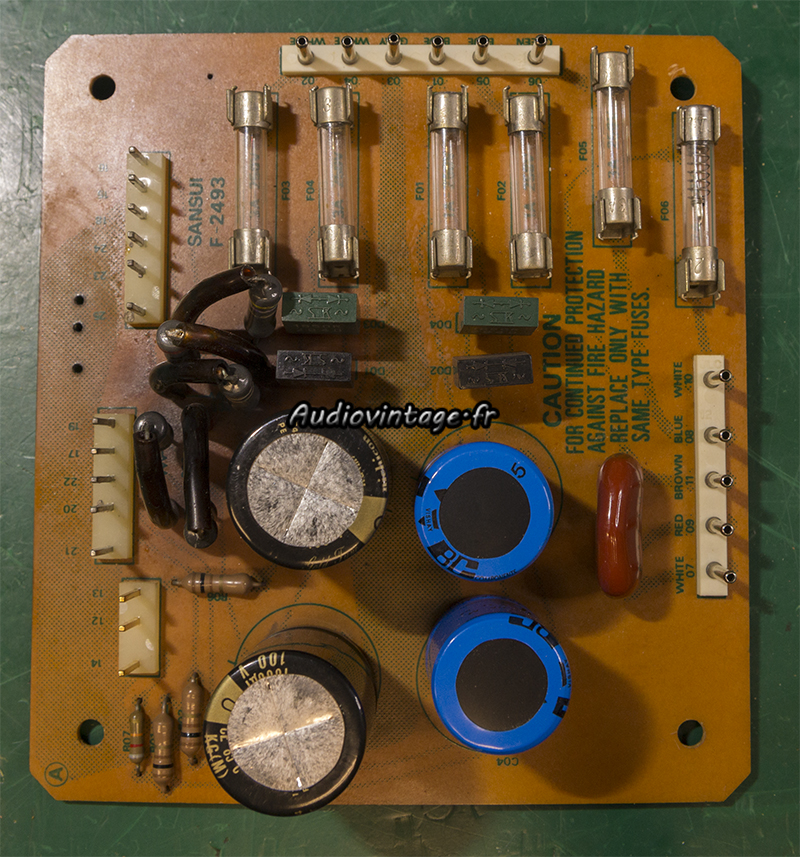

Nous voici devant le circuit d’alimentation principal ou une ancienne intervention est visible.
En effet, l’intervention est bien visible 🙁

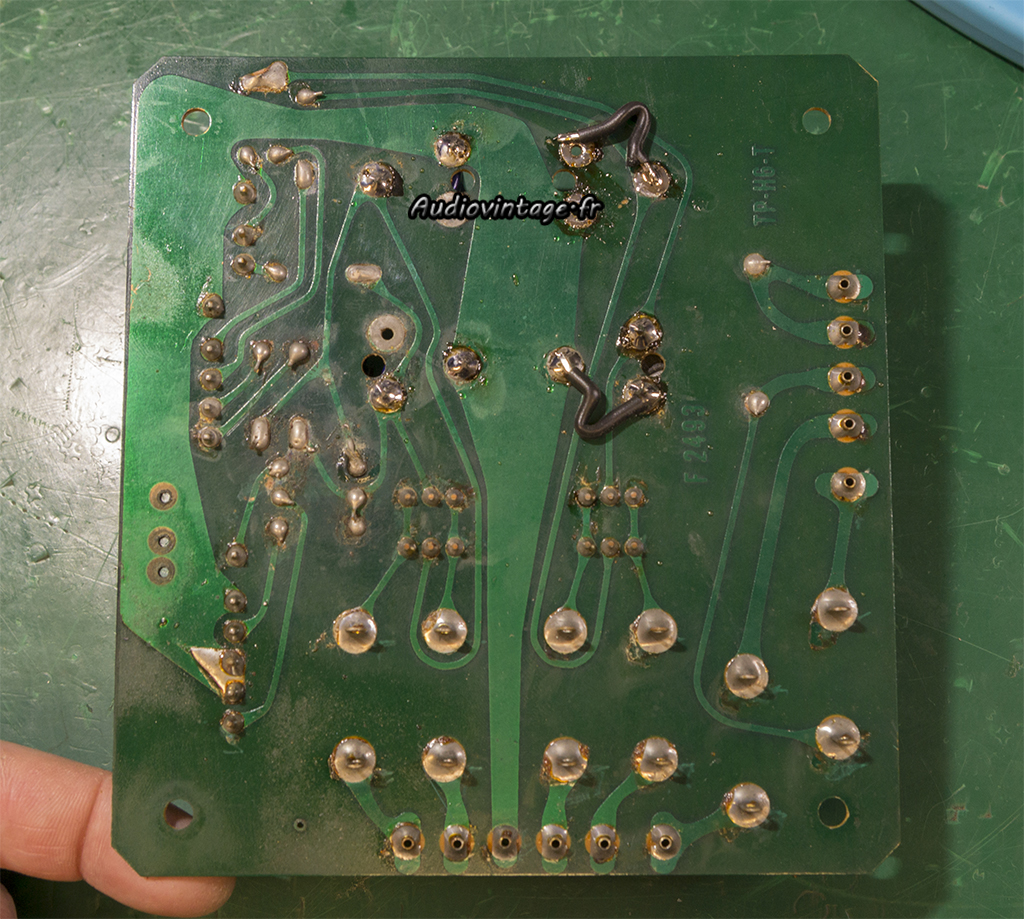

Mais ce que vous ne voyez pas, c’est que les soudures sous les diodes (qui chauffent naturellement beaucoup) ont été fragilisées et qu’un intervenant a cru bon d’y mettre quelques points de colle aux endroits ou les pistes se décollent.
Les condensateurs chimiques sont remplacés.

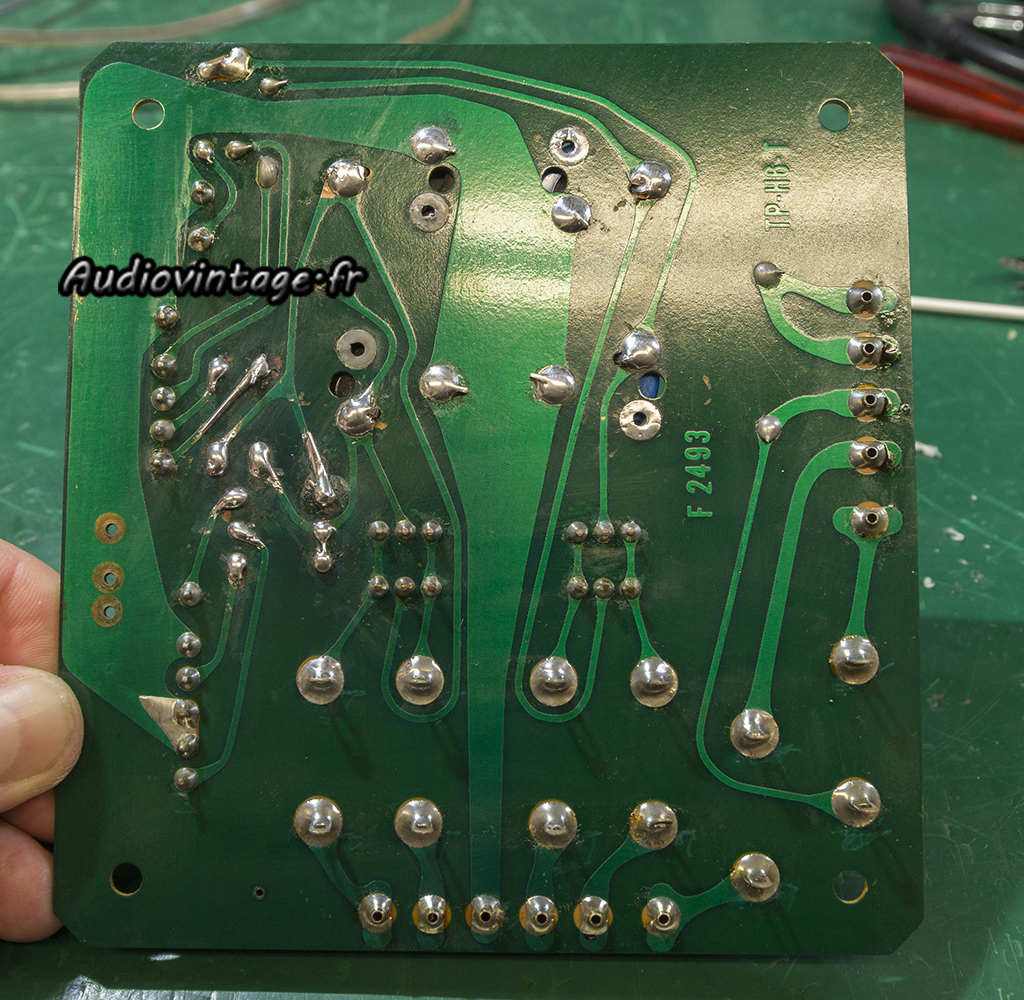

Dessous, le verni est gratté au niveau des pistes endommagées, des renforts sont mis en place si nécessaires. La plupart des soudures sont refaites et la carte est nettoyée (pas complètement sur la photo).

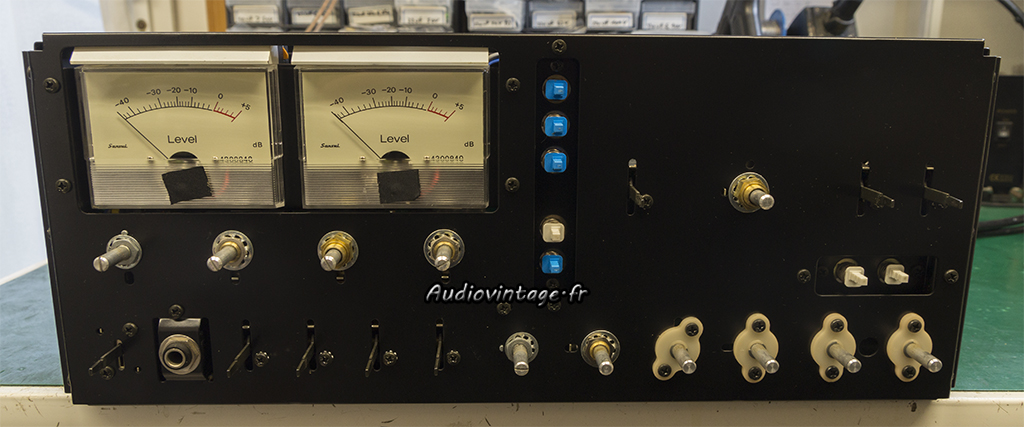

Le toute est remonté, un vumètre récalcitrant est décoincé (puis les deux sont calibrés) et les diverses tensions sont ajustées.

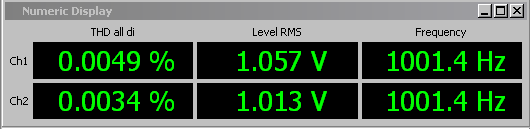

Distorsion à 1v en sortie, entrée aux, tone defeat.

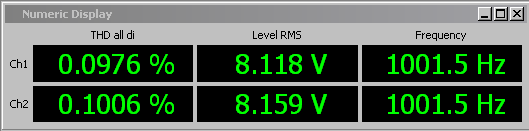

Distorsion à 8v en sortie, entrée aux, tone defeat.

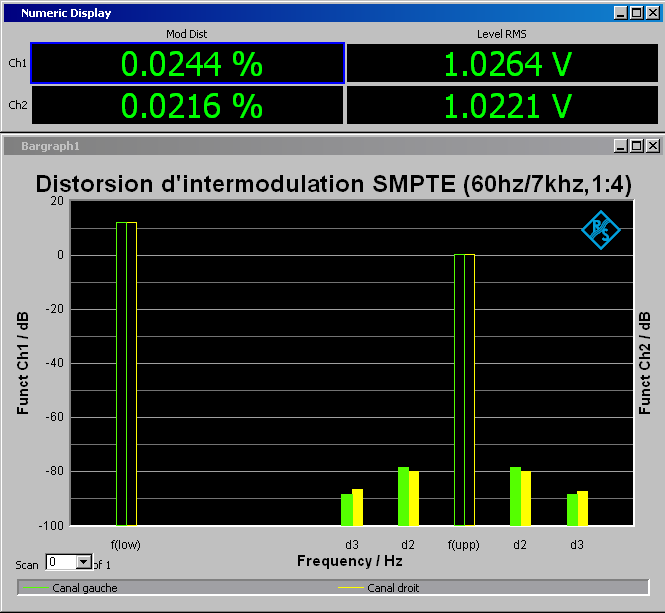

Distorsion d’Intermodulation à 1v en sortie, entrée aux, tone defeat.

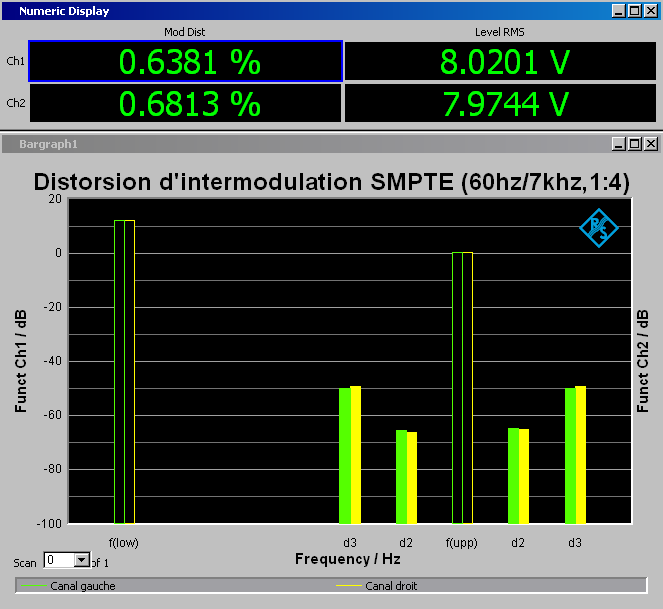

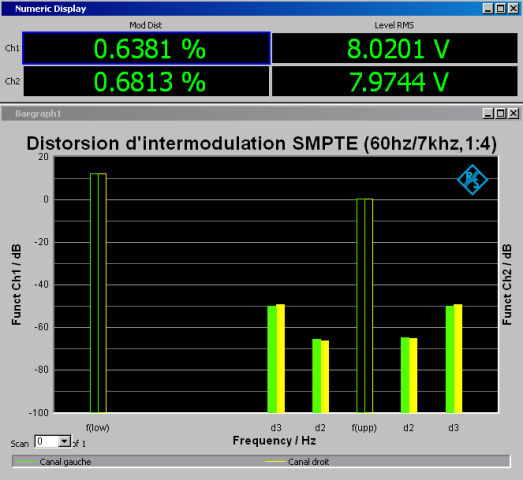

Distorsion d’Intermodulation à 8v en sortie, entrée aux, tone defeat.

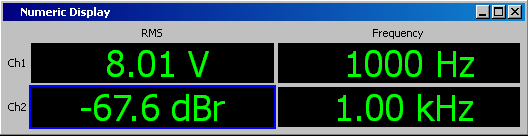

Diaphonie à 8v en sortie, entrée aux, tone defeat.

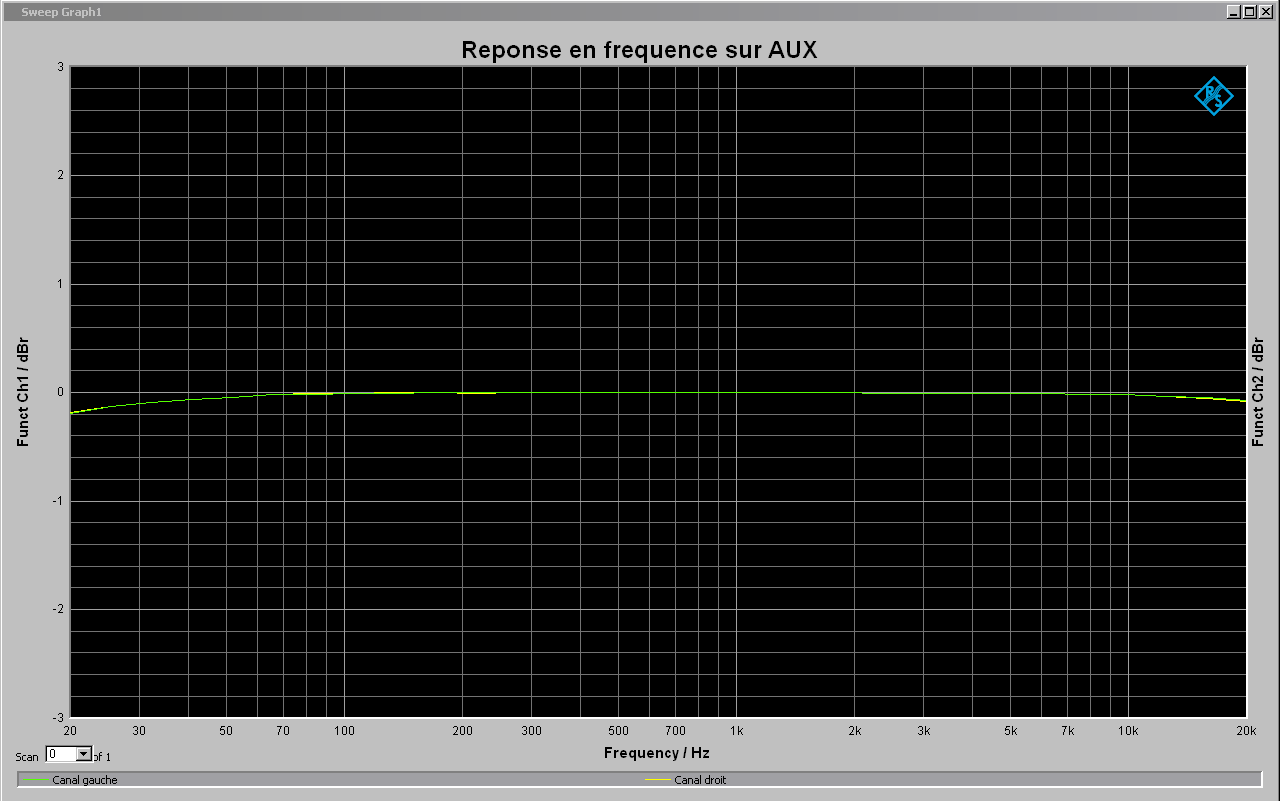

Réponse en fréquence (1v à 1khz) entrée aux, tone defeat.

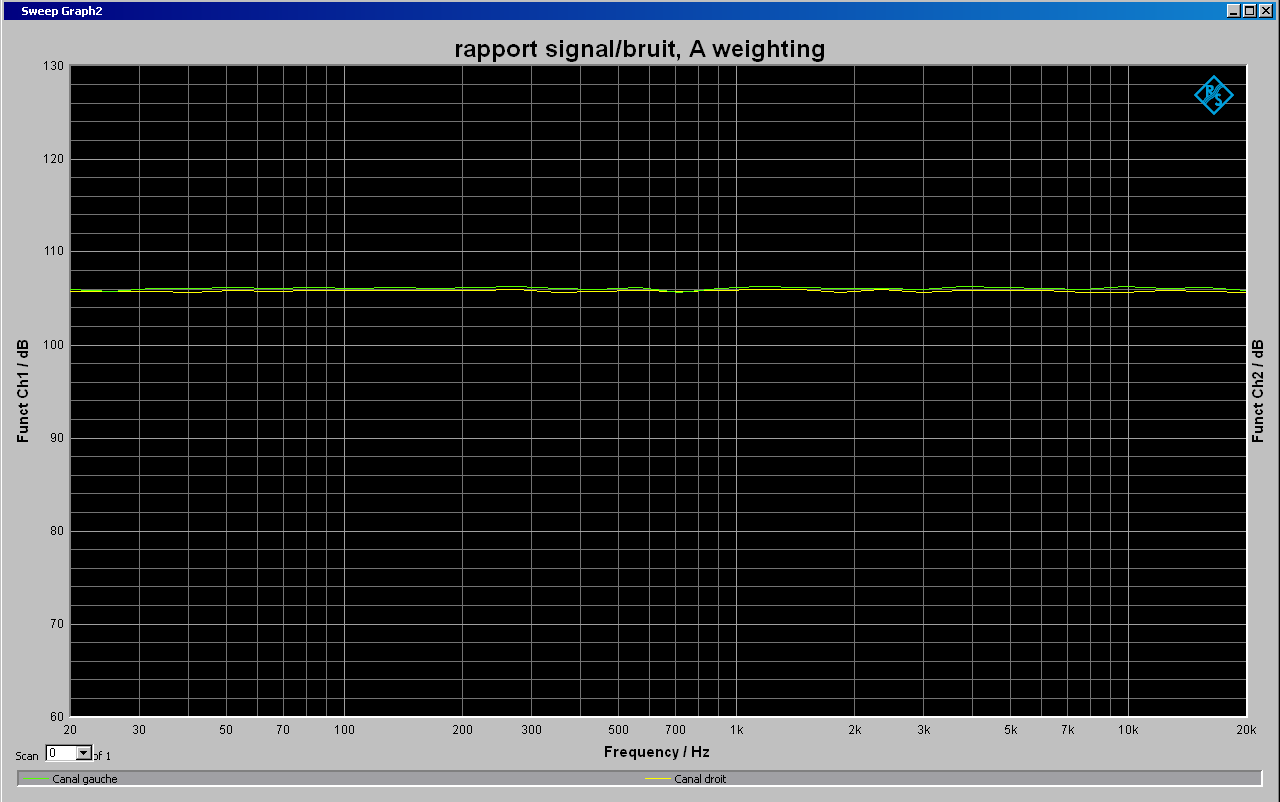

Rapport signal bruit (5v à 1khz) entrée aux,tone defeat, pondération A.

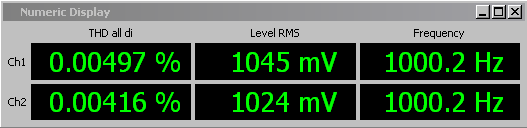

Distorsion à 1v en sortie, entrée phono 1,tone defeat.

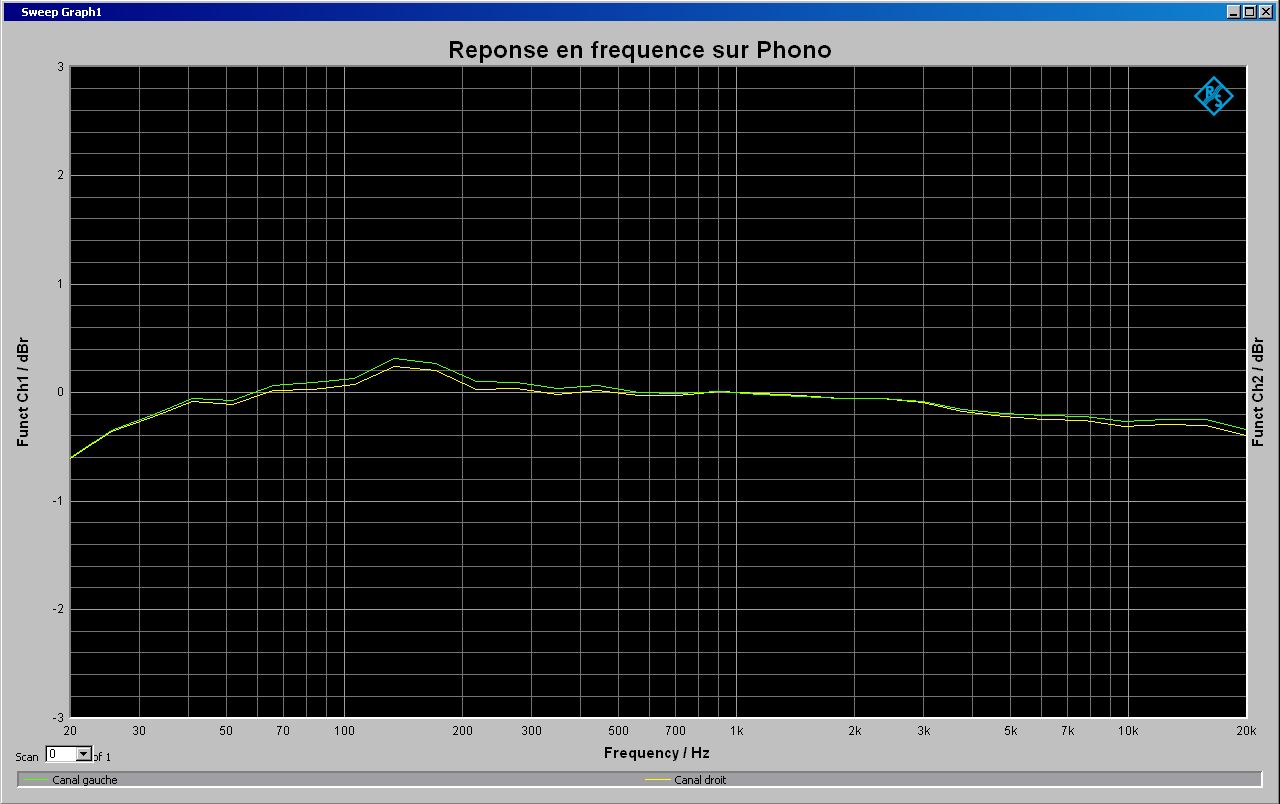

Réponse en fréquence (1v à 1khz) entrée phono 1, tone defeat.

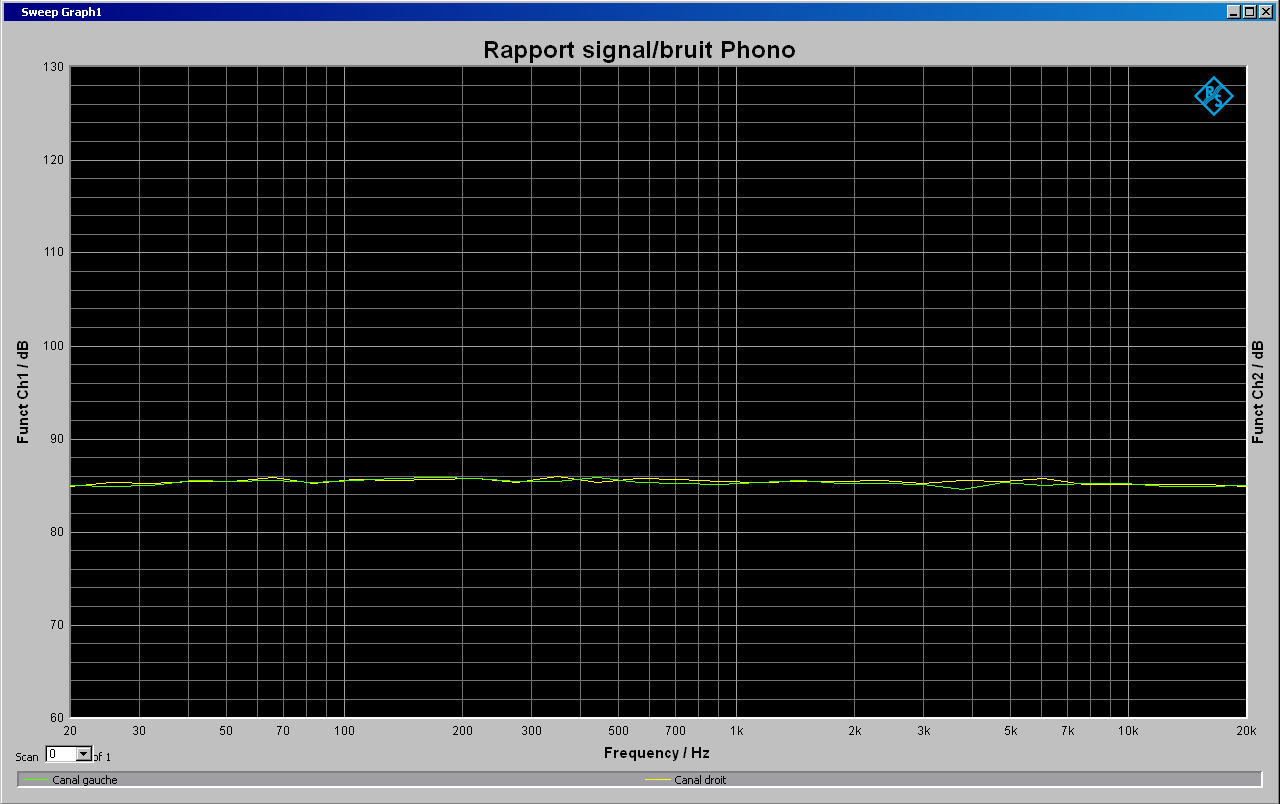

Rapport signal bruit (5v à 1khz) entrée phono 1,tone defeat, pondération A.

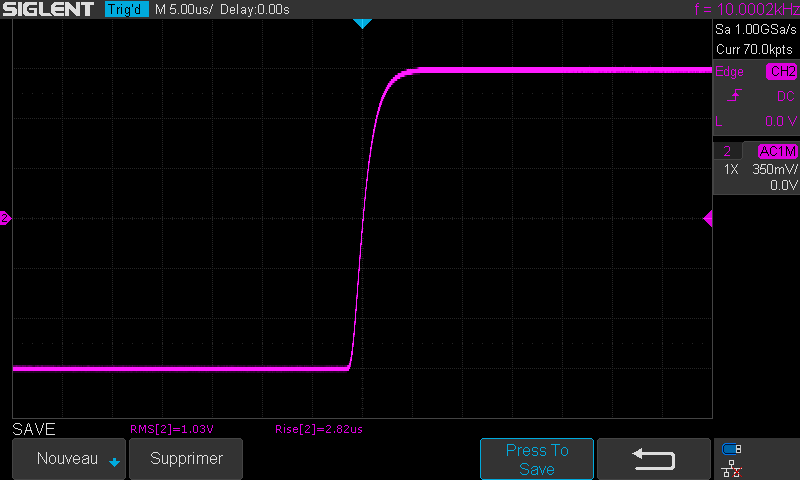

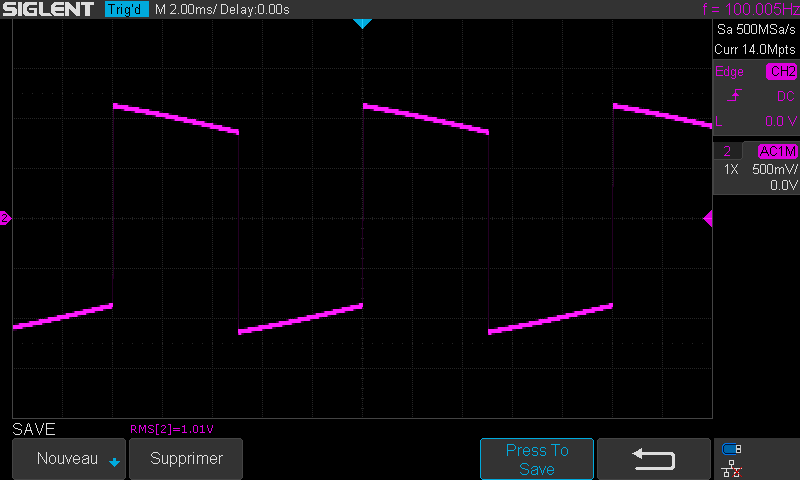

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
