Il est « mignon », il est apprécié, et il est sur Audiovintage.

Marantz 1060
Marantz 1060
Ce beau Marantz 1060 est fonctionnel mais » crachouille » tant qu’il peut sur le canal gauche.
Il va être réparé et révisé.

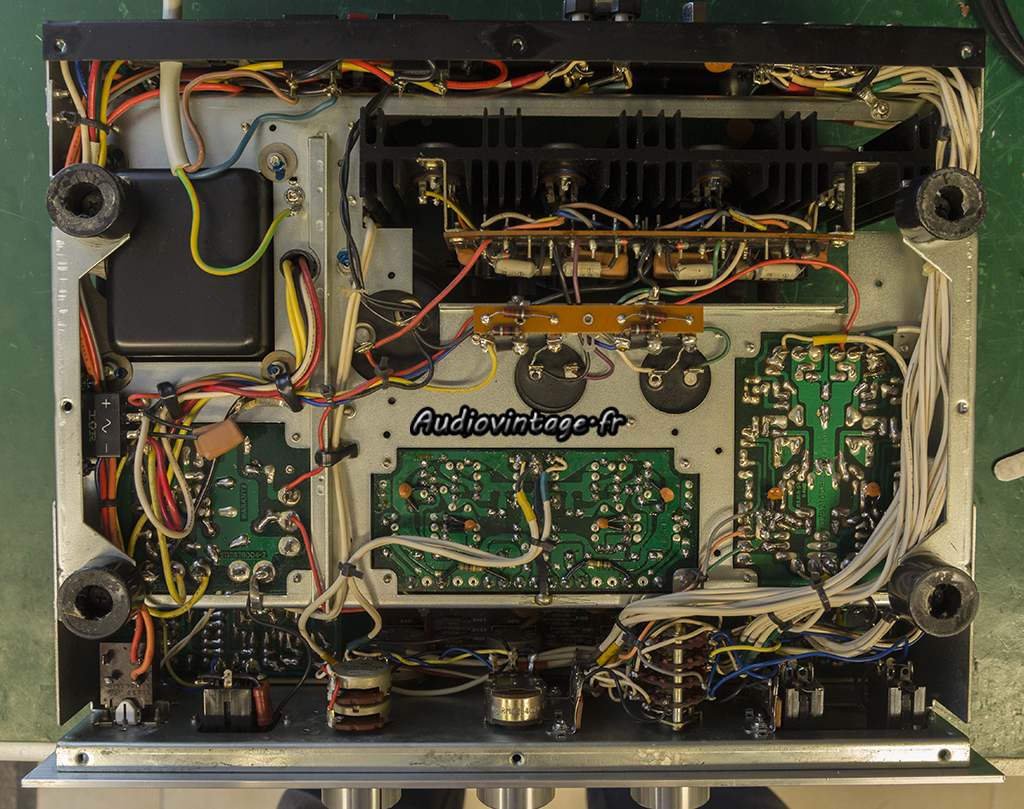

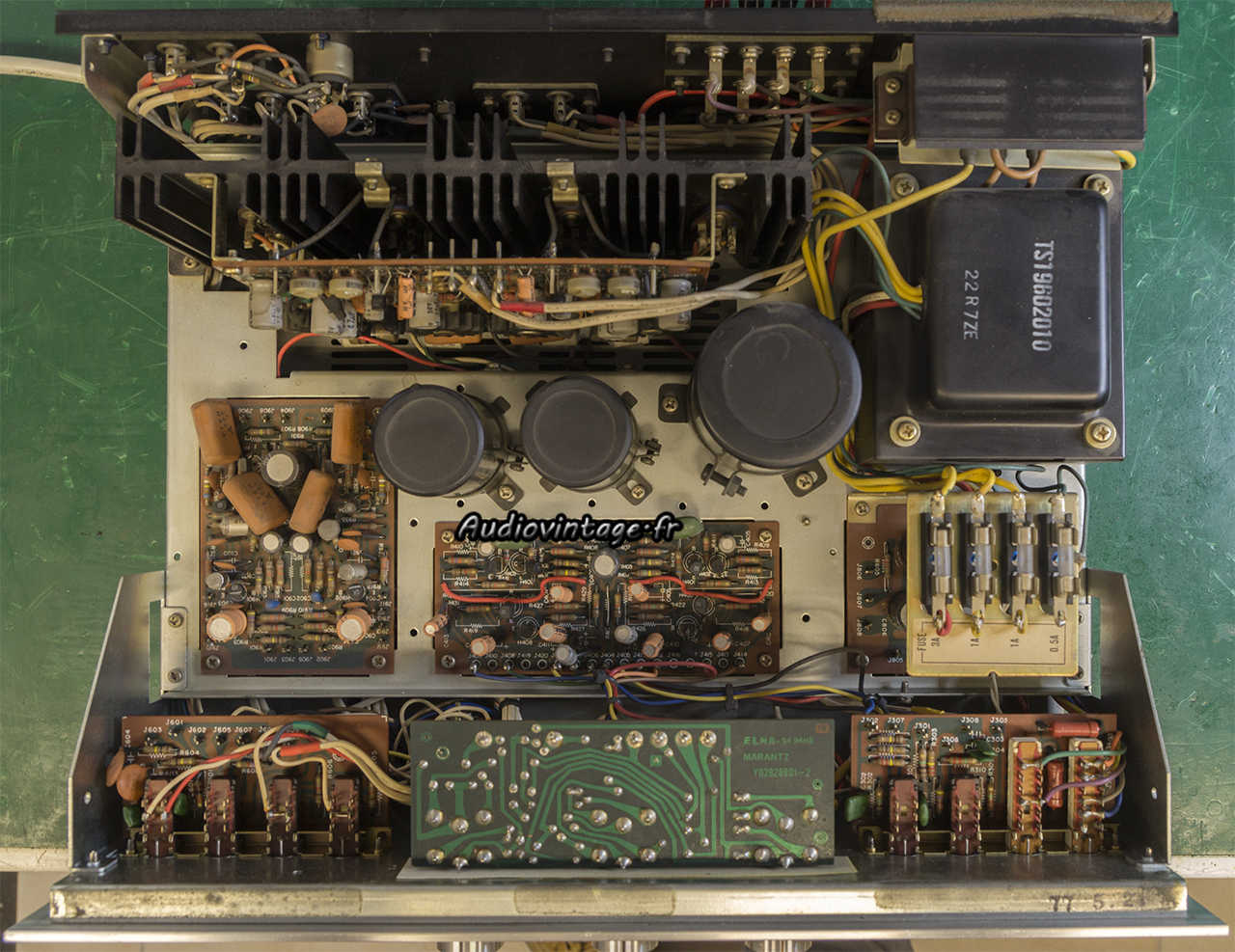

Marantz 1060

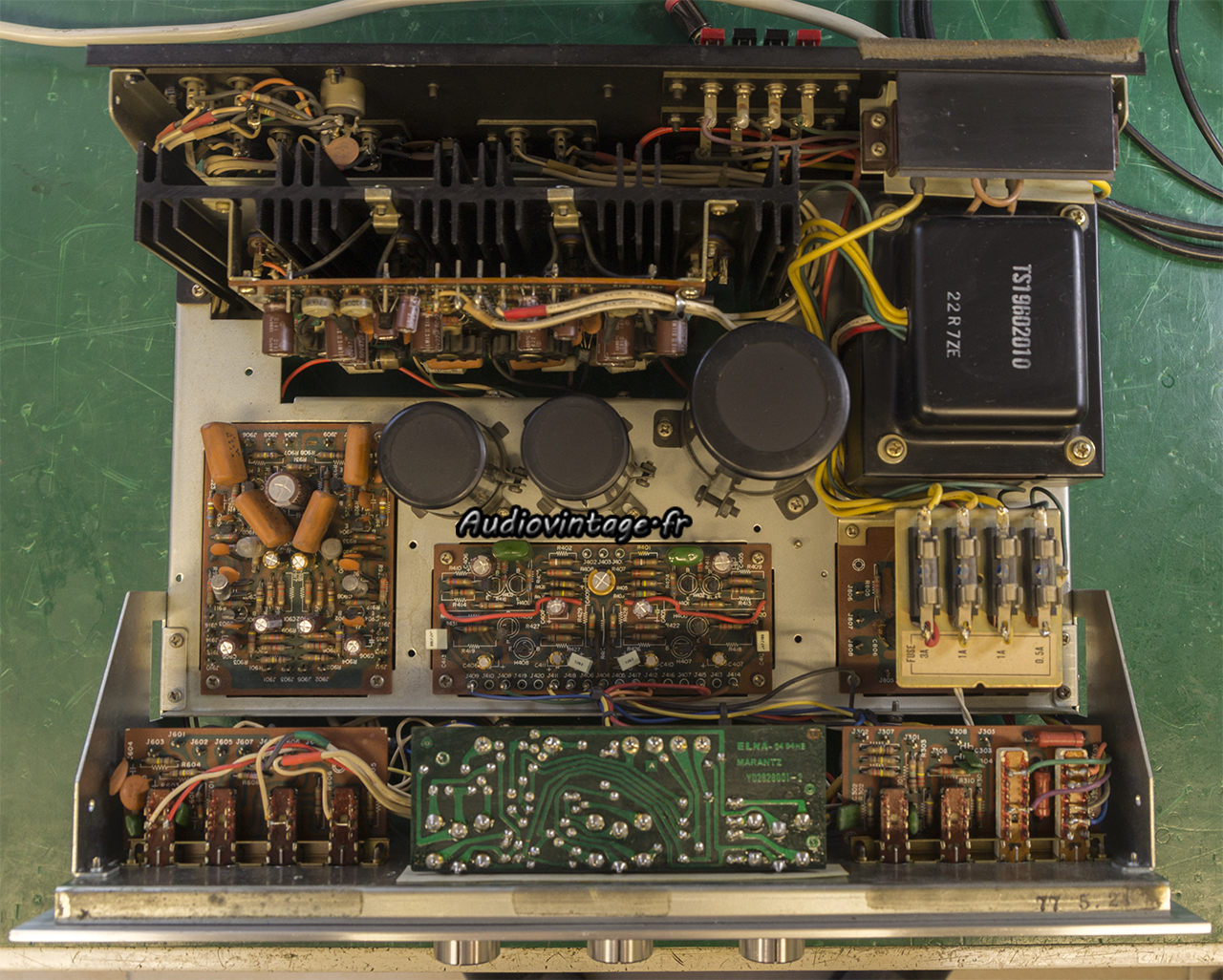

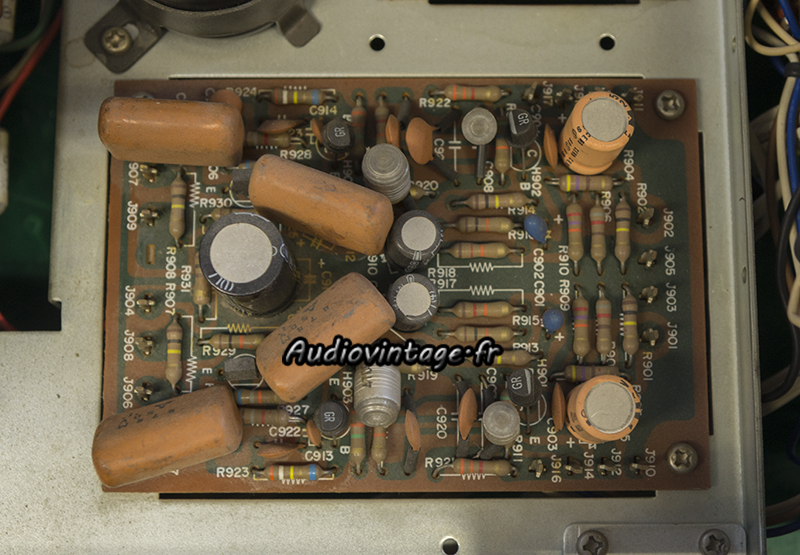

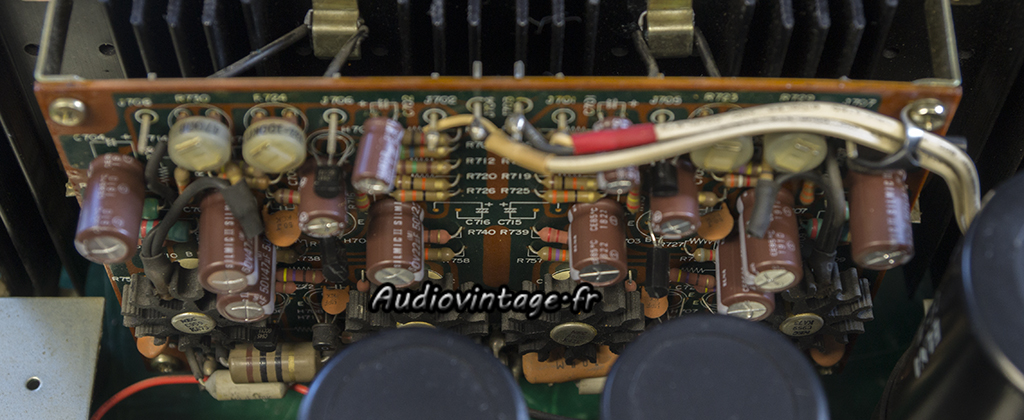

Le circuit « driver ». C’est ici que se trouve la panne, en l’occurrence un transistor en fin de vie.

Marantz 1060

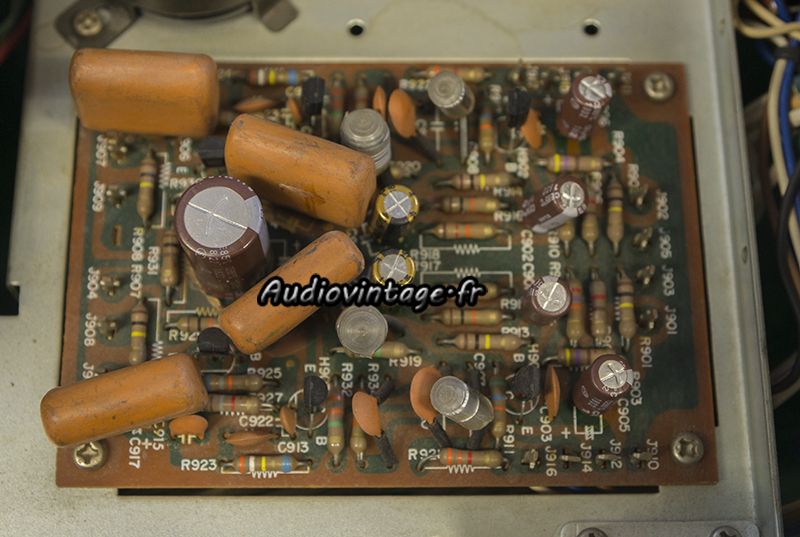

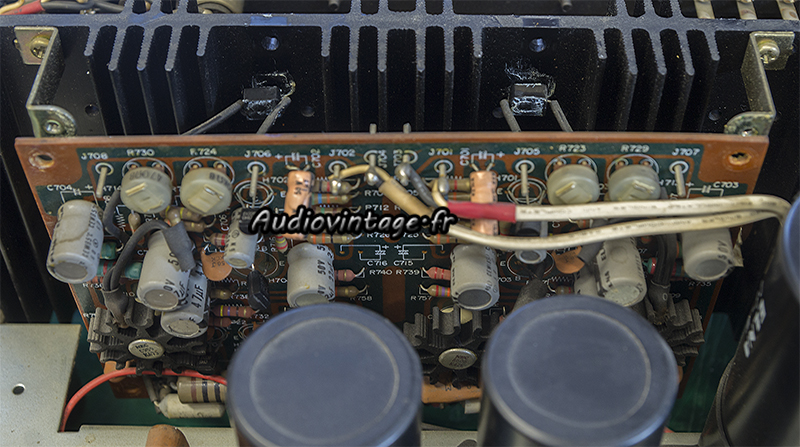

Par sécurité, plusieurs transistors sont remplacés, tout comme les condensateurs chimiques.

Marantz 1060

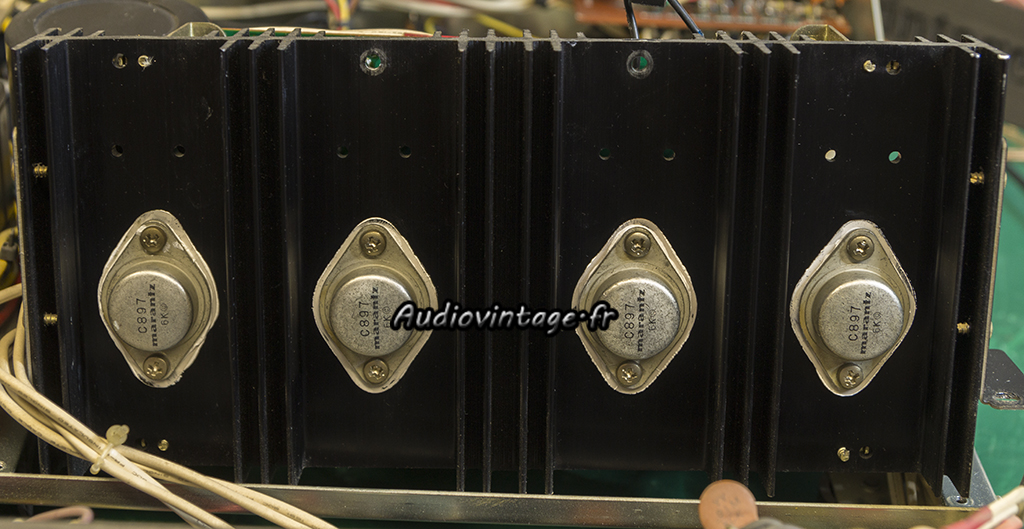

De l’autre côté. Les transistors de puissances sont nettoyés et remontés sur des micas neufs et de la graisse fraîche.

Marantz 1060

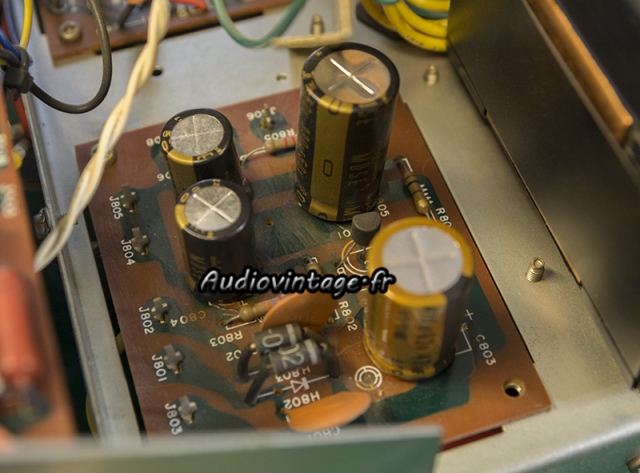

Le circuit d’alimentation qui se trouve sous le support des fusibles.

Marantz 1060
Condensateurs chimiques neufs.

Marantz 1060

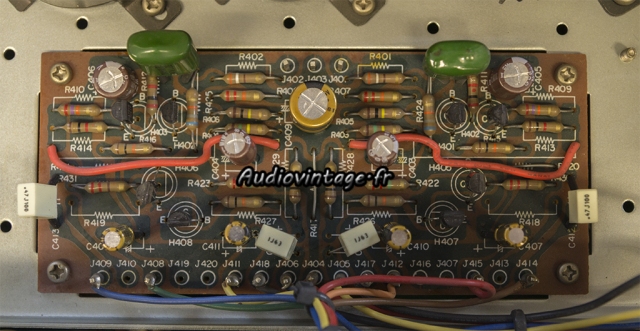

Le circuit de tonalité.

Marantz 1060
Tous les transistors ainsi que les condensateurs chimiques sont remplacés.

Marantz 1060
Le circuit phono.

Marantz 1060
Même punition : transistors et condensateurs chimiques neufs.

Marantz 1060
Marantz 1060
Nettoyage des commandes, passage en 240v, réglage des courants de repos et des points milieu.
Hélas lors des tests, le switch on/off lâche, il est donc remplacé.

Marantz 1060

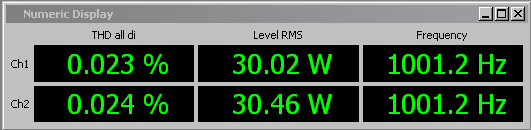

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Marantz 1060

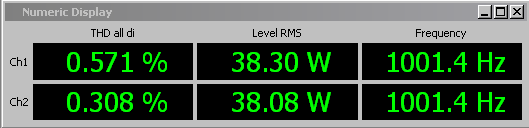

Distorsion relevée à 2x38w sous 8 ohms, entrée aux.

Marantz 1060

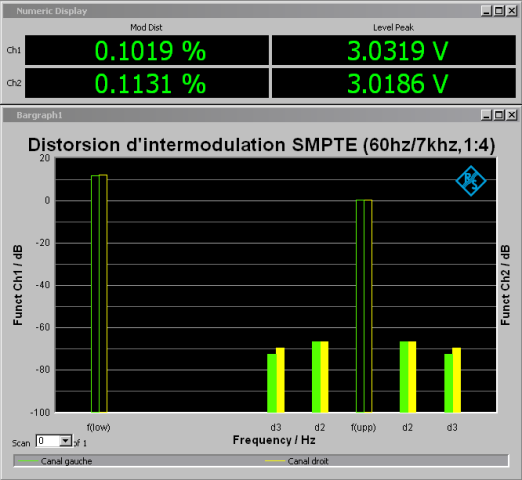

Allez, on inaugure une nouvelle mesure !
Il s’agit donc d’une mesure de distorsion d’intermodulation ou IMD.
Il existe plusieurs normes pour la mesurer. Ici j’utilise la norme SMPTE. Deux signaux sinusoïdaux sont envoyés à l’amplificateur. L’un de 60hz, et l’autre de 7khz (de niveau quatre fois plus faible), ces fréquences sont choisies pour ne pas avoir de “relation d’harmoniques” entre elles.
On observe alors la modulation de la fréquence élevée par la fréquence basse.
Sur le graph présenté plus haut, on voit la fréquence basse f(low) la fréquence haute f(upp).
De part et d’autre de f(upp) on voit les harmoniques indésirables modulées. L’appareil de mesure se charge ensuite de calculer le taux d’IMD.
Dans le cas présent, nous avons 0.10% d’IMD pour le canal gauche et 0.11% d’IMD pour le canal droit, tout ça sur l’entrée aux, sur une charge de 8 ohms, et avec un signal de sortie Peak de 3v.

Marantz 1060

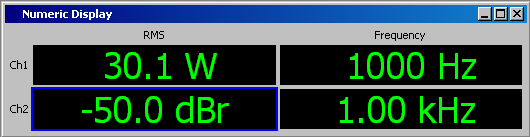

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Marantz 1060

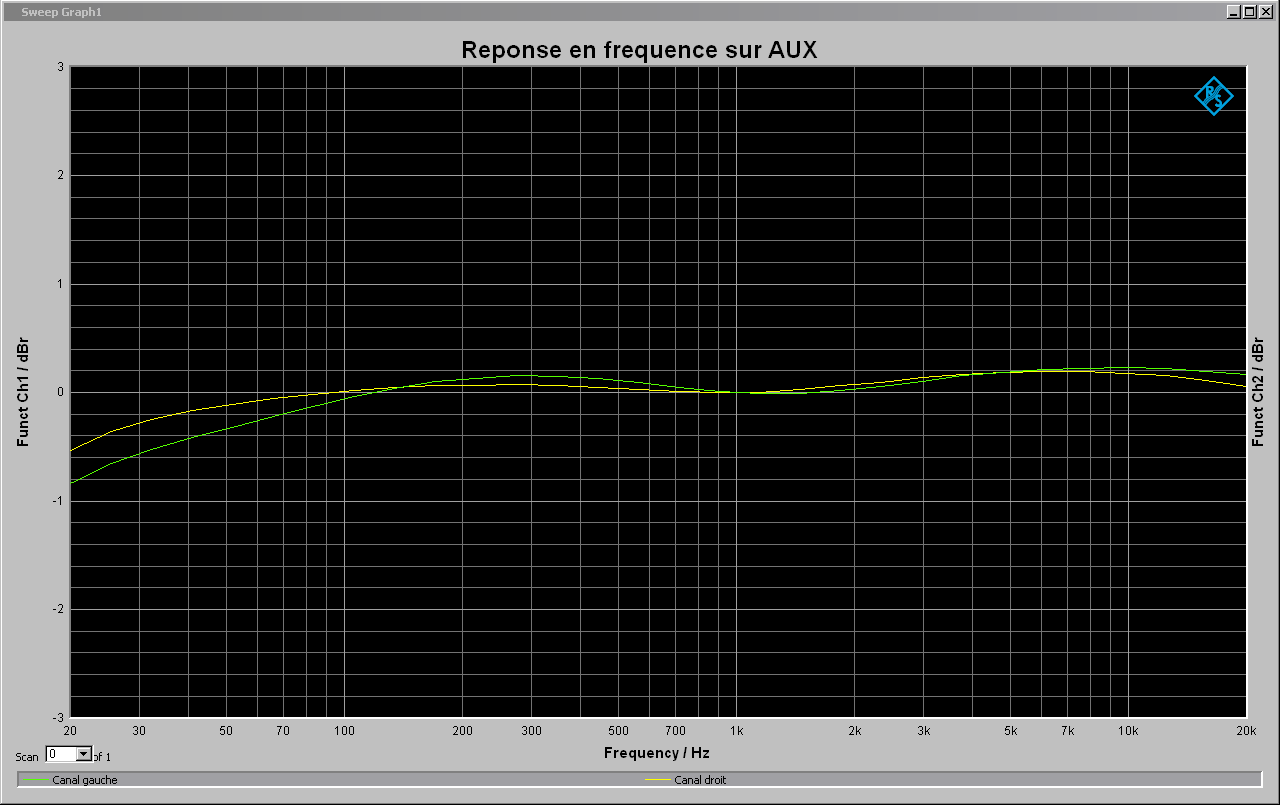

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Marantz 1060
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Marantz 1060

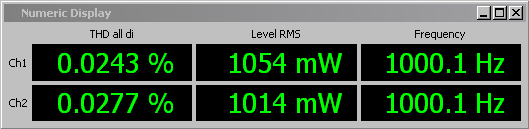

Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Marantz 1060
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Marantz 1060
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Marantz 1060
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Marantz 1060
Marantz 1060
Marantz 1060
Marantz 1060

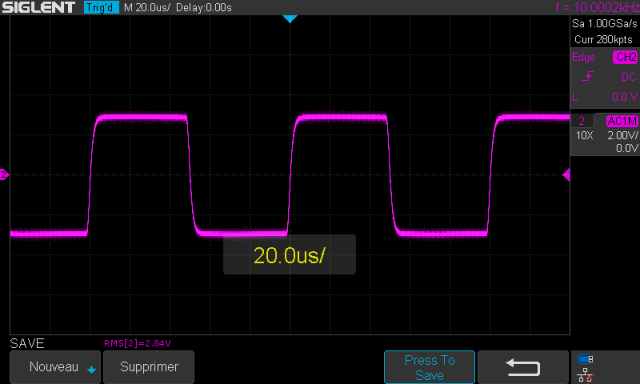

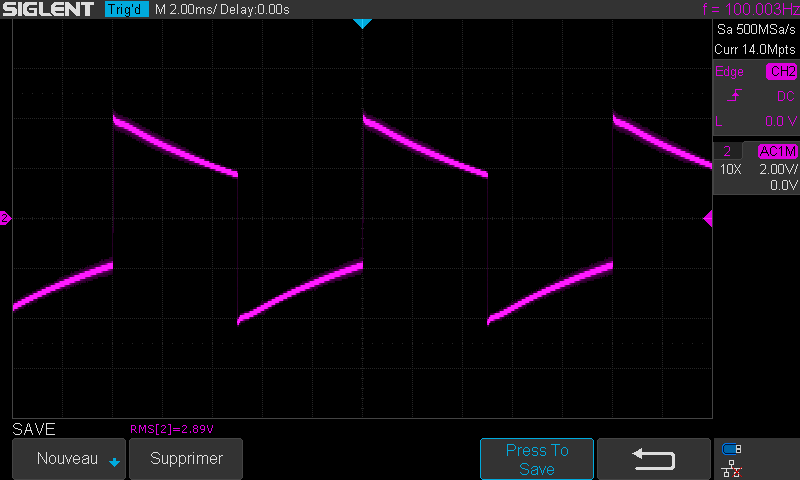

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Marantz 1060

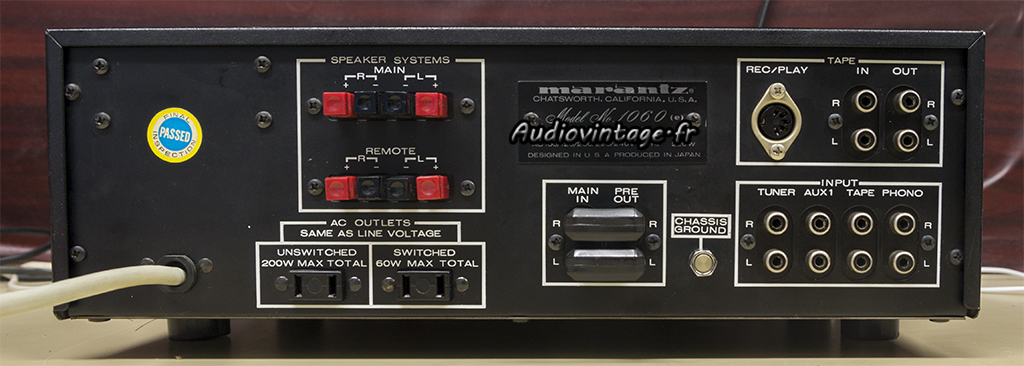

Connectique.
