Ce gros bloc de puissance Onkyo M-588F est accueilli chez Audiovintage pour une révision complète, il accompagne l’onkyo P-3890 également présenté sur ces pages.

Onkyo M-588F
Onkyo M-588F
Ce beau bébé de 30kg donne encore de la voix. Il est à l’écoute beaucoup moins « usé » que le préampli associé, mais le but étant de retrouver un ensemble fiable et au top, il va avoir droit à des soins justifiés.

Onkyo M-588F
J’ai déjà présenté des appareils similaires sur ce site. Pas de miracle, les interventions dans ces engins sont toujours fastidieuses.

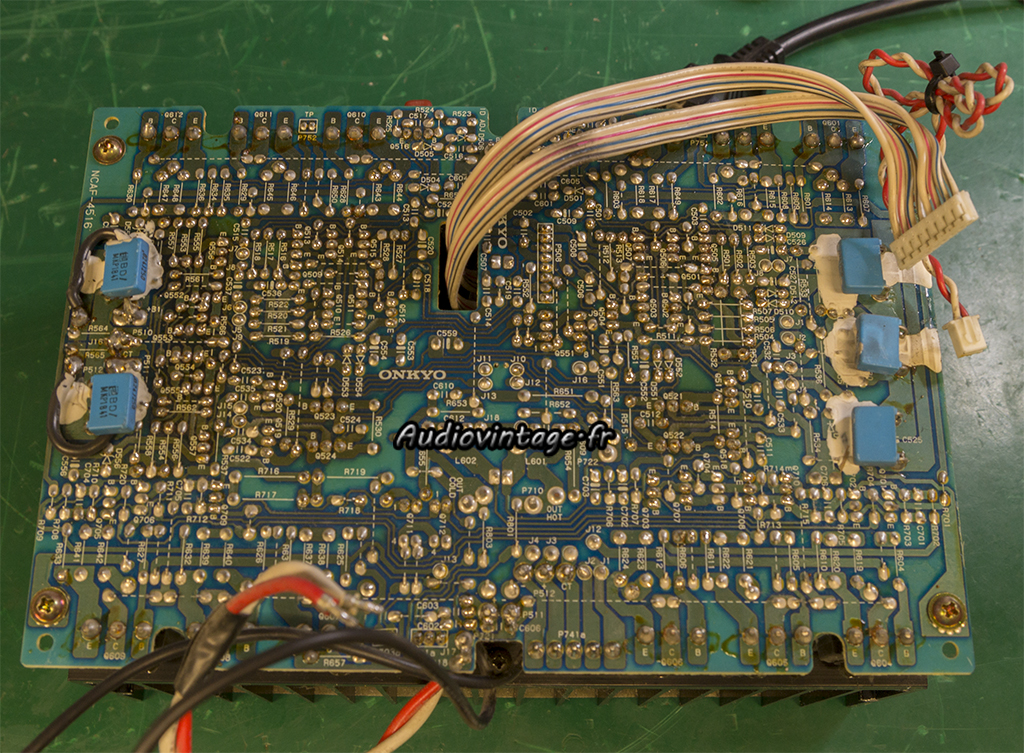

Le démontage d’un « bloc de puissance » montre que quelqu’un est déjà passé par ici pour refaire un grand nombre de soudures. Ceci expliquant certainement le fonctionnement encore correct de l’ampli.
En effet, les soudures sont toujours problématiques sur ces séries.

Onkyo M-588F

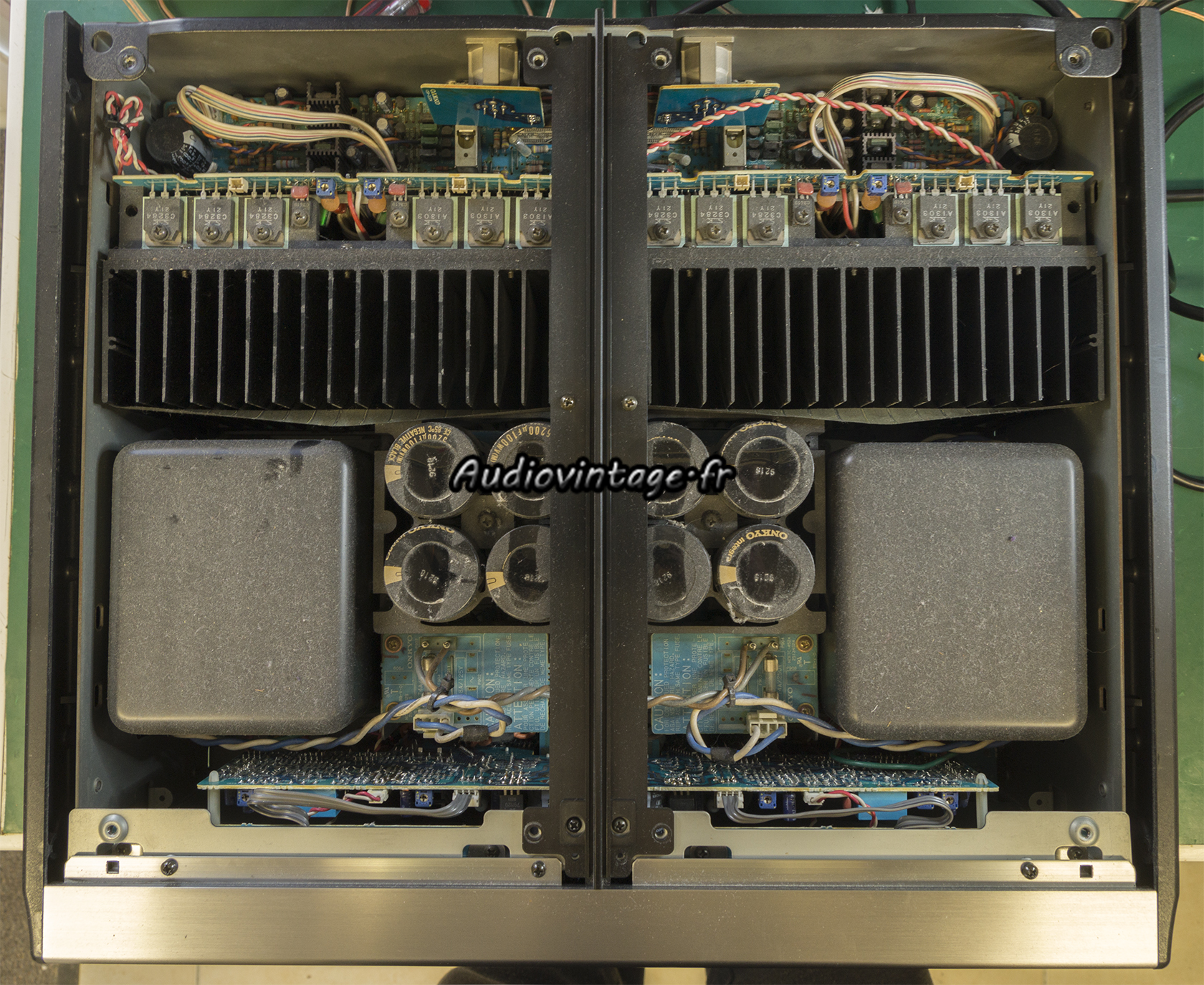

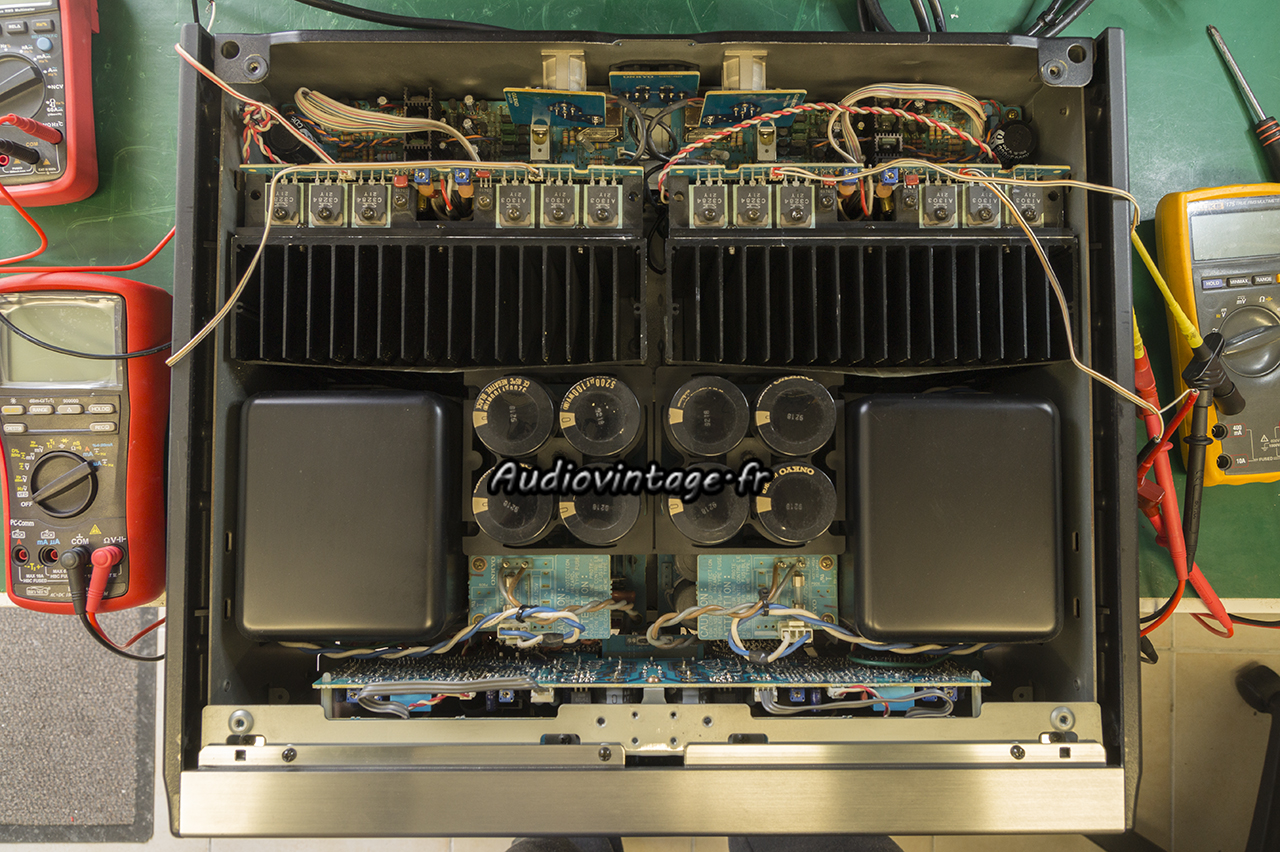

On retourne le tout.

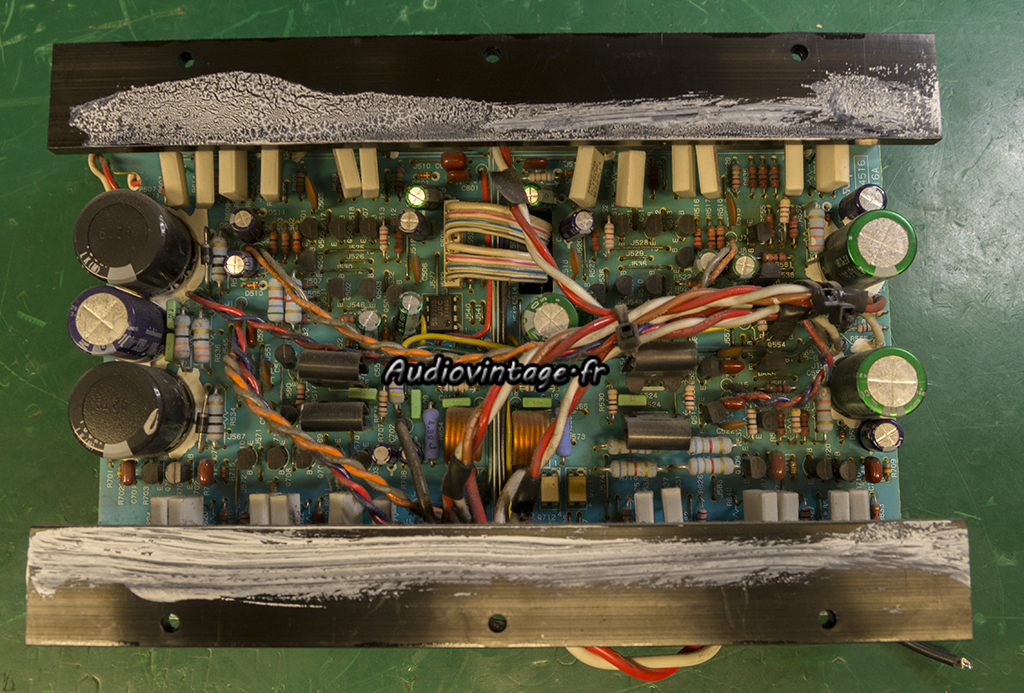

La graisse sera remplacée. On note la présence de condensateurs chimiques Nichicon Muse polarisés. Sur le préampli P-3890, ils vieillissent mal, particulièrement à cause de la chaleur.

Onkyo M-588F
C’est la même chose dans l’ampli. Tout est bien cuit.

Onkyo M-588F

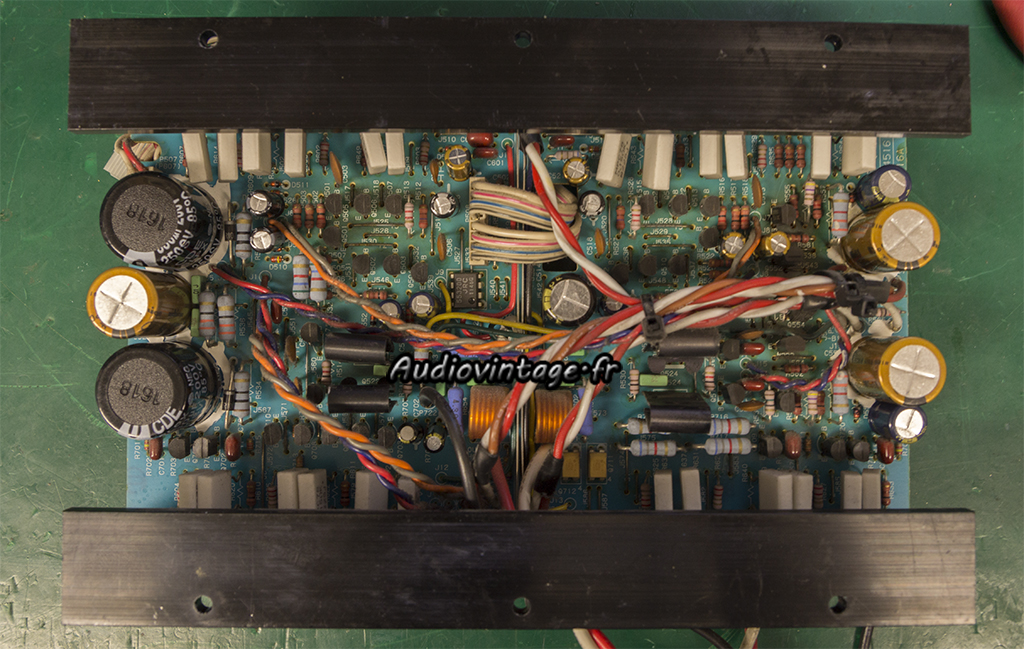

Condensateurs chimiques neufs. J’ai également revu toutes les soudures y compris celles déjà refaites (correctes pour la plupart).

Onkyo M-588F

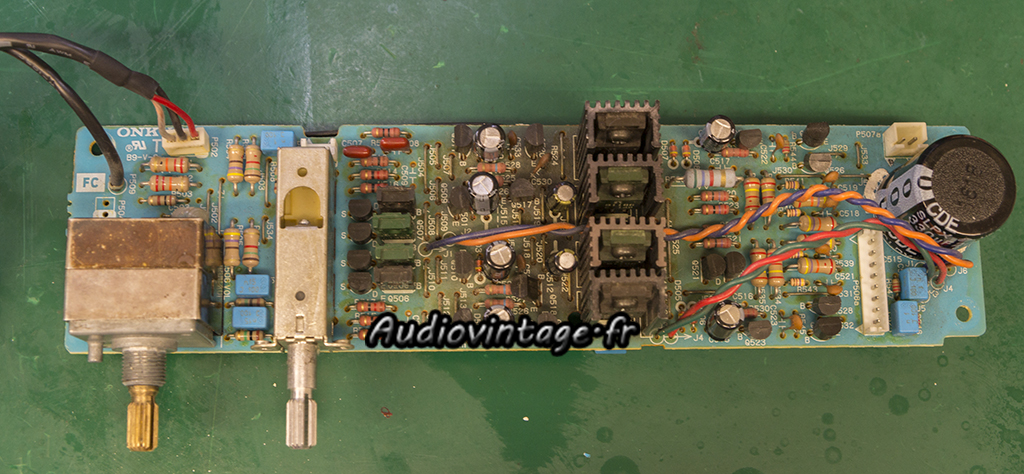

Démontages des circuits « d’entrées ».
La couleur foncée au milieu du circuit montre que ça chauffe énormément ici aussi.
Les pistes sont petites et très rapprochées les unes des autres. Un grand soin doit être apporté pour que celles-ci ne se décollent pas à l’approche du fer à souder.

Onkyo M-588F
Ce n’est pas du Nichicon Muse mais vu la température atteinte ici, tous ces condensateurs sont cuits.

Onkyo M-588F
Condensateurs neufs partout, reprises des soudures. Nettoyage du potentiomètre et du sélecteur.
Le second canal reçoit des soins identiques.

Onkyo M-588F

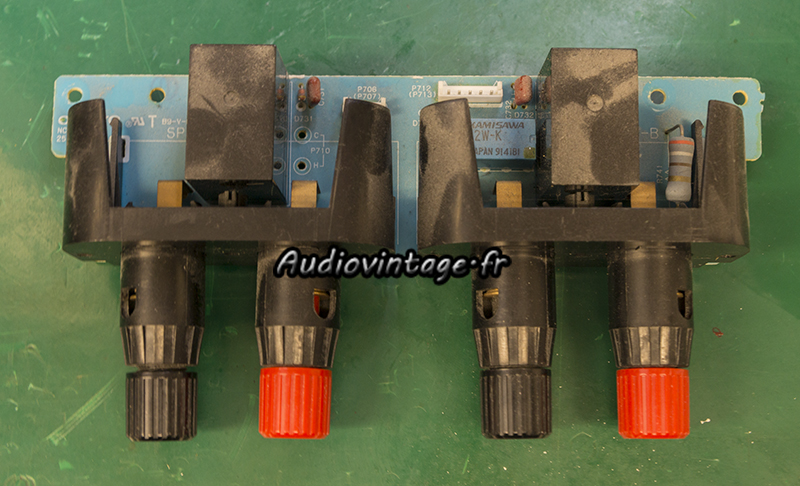

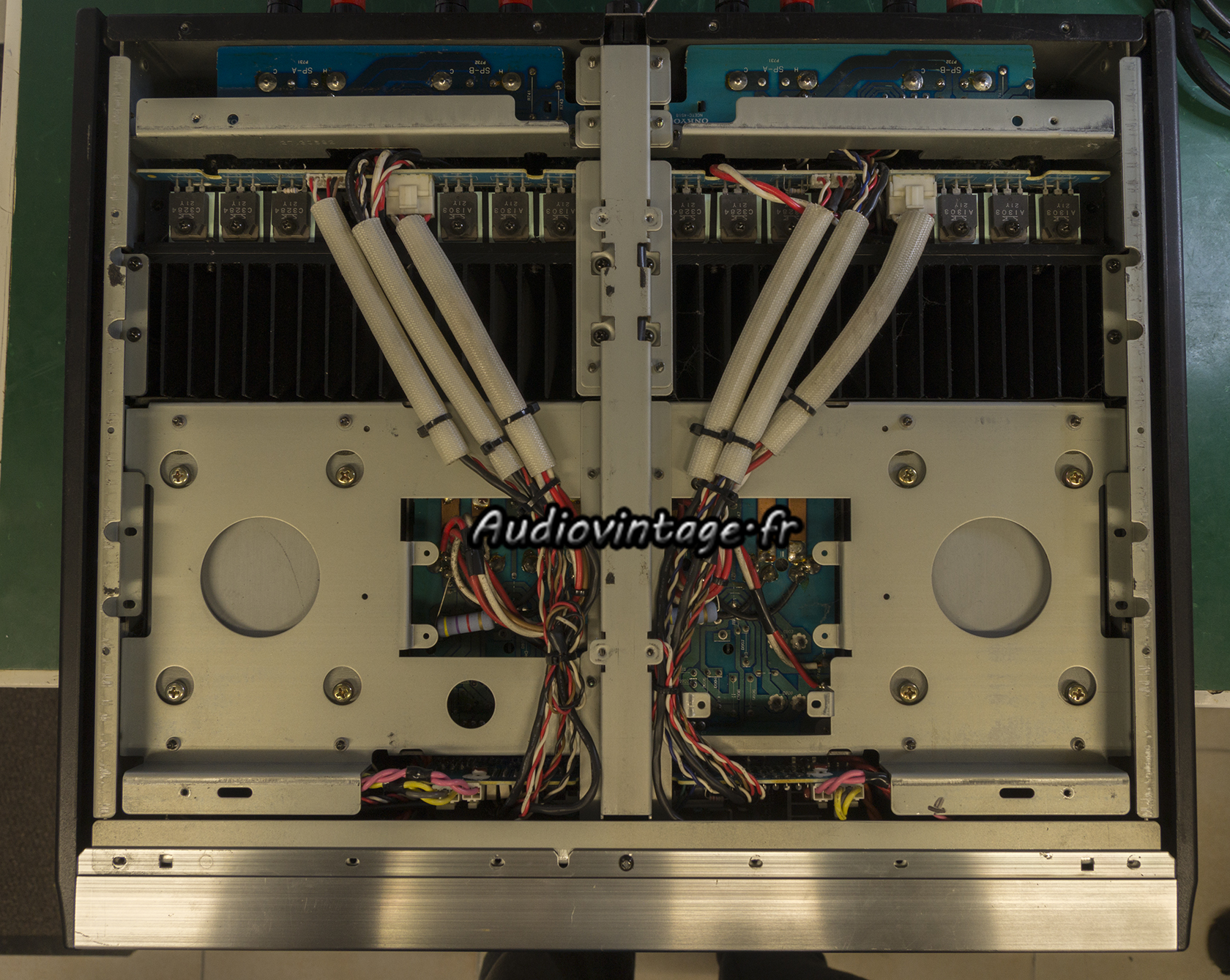

Démontage d’un deux blocs « borniers ».

Onkyo M-588F

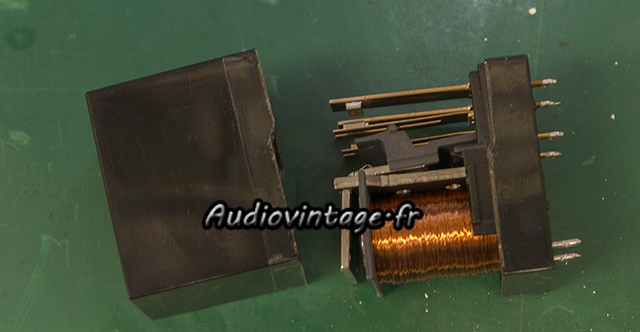

Quatre relais à démonter et à nettoyer.

Onkyo M-588F

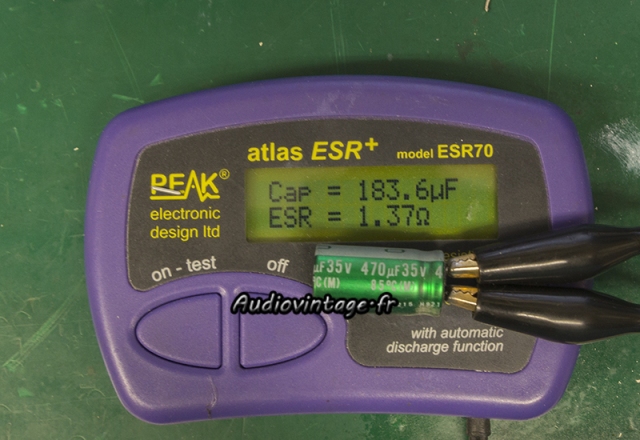

Le tout est remonté. Les nombreux condensateurs de filtrage de l’alimentation sont bons à la mesure, c’est une excellente nouvelle, leur remplacement étant une vraie galère.
Les 4 millivoltmètres sont mis en place pour les réglages.

Onkyo M-588F

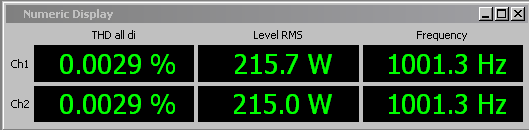

Distorsion à puissance nominale sous 8 ohms.

Onkyo M-588F

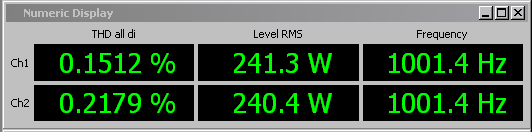

Distorsion relevée à 2x240w sous 8 ohms.

Onkyo M-588F

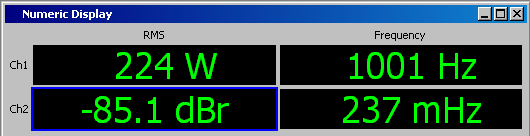

Diaphonie à 220w sous 8 ohms.

Onkyo M-588F
Réponse en fréquence sous 8 ohms (1w à 1khz).

Onkyo M-588F
Rapport signal bruit sous 8 ohms (100w à 1khz), pondération A.

Onkyo M-588F
Onkyo M-588F
Signal carré à 100hz et 1khz, 1w en sortie (autres mesures manquantes, fichiers corrompus !)

Onkyo M-588F

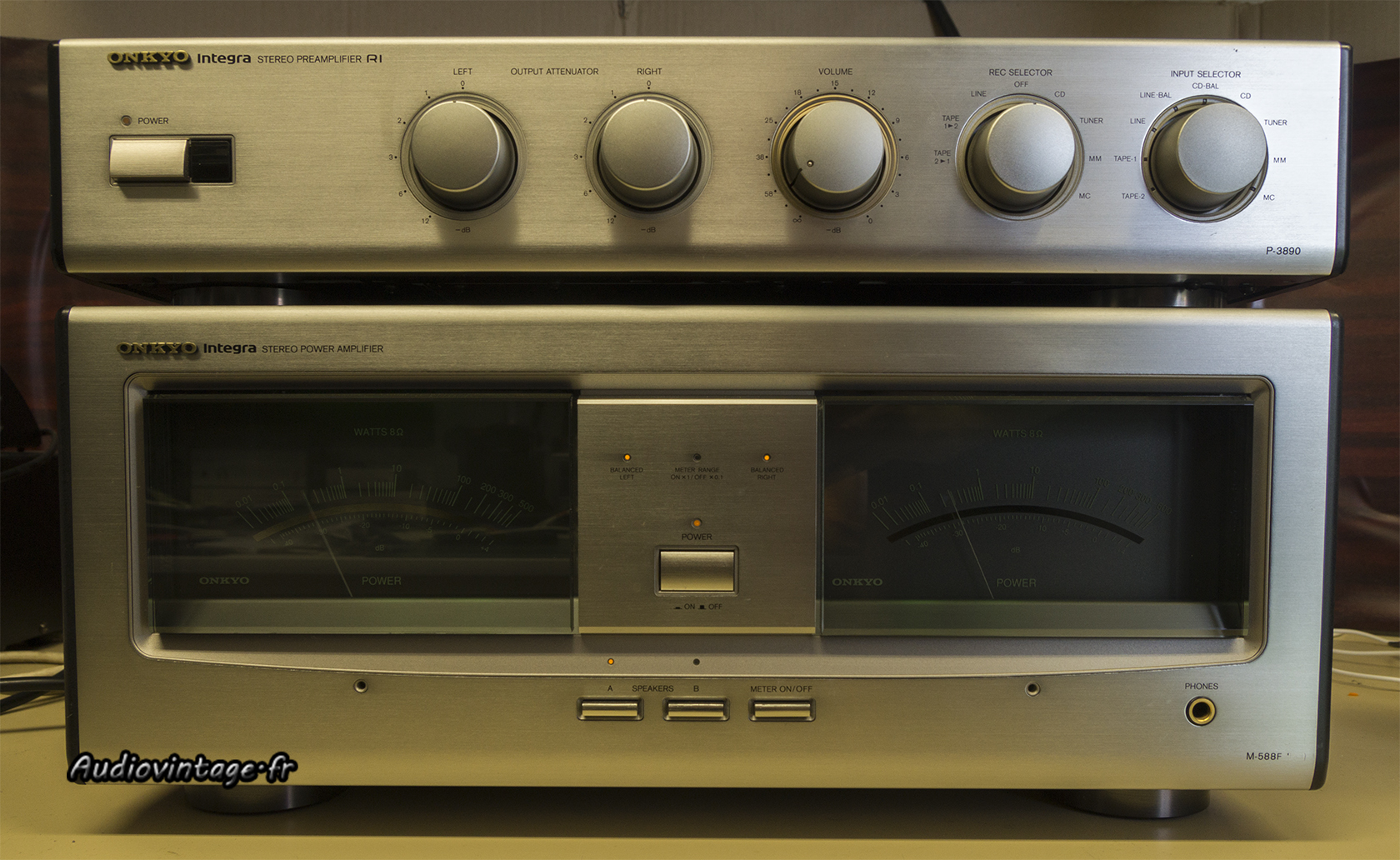

Bien accompagné !

Onkyo M-588F

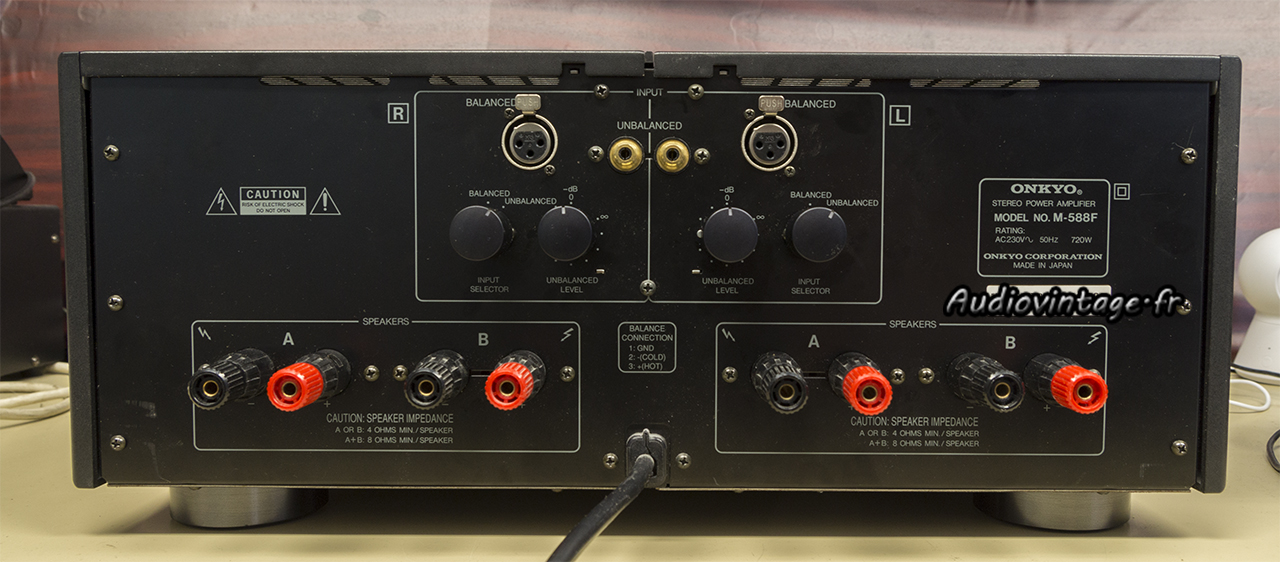

Connectique.
