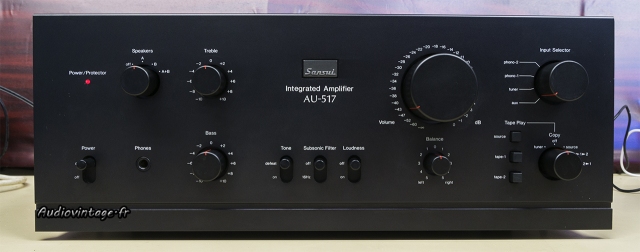

Un énième Sansui AU-517 présenté sur Audiovintage. Un exemplaire un bel état de conservation, mais en panne.

Sansui AU-517
Sansui AU-517
Le Sansui est dans son état d’origine. Un fusible de 6A est HS, son remplacement n’a pas d’intérêt sans résoudre la panne. En l’occurrence, une diode devenue passante dans les deux sens sur le circuit d’alimentation.
Comme vous le savez certainement déjà après avoir lu la dizaine de comptes rendus que je vous ai proposé sur Audiovintage pour cet appareil; une bonne révision globale s’avère de toute manière nécessaire.

Sansui AU-517

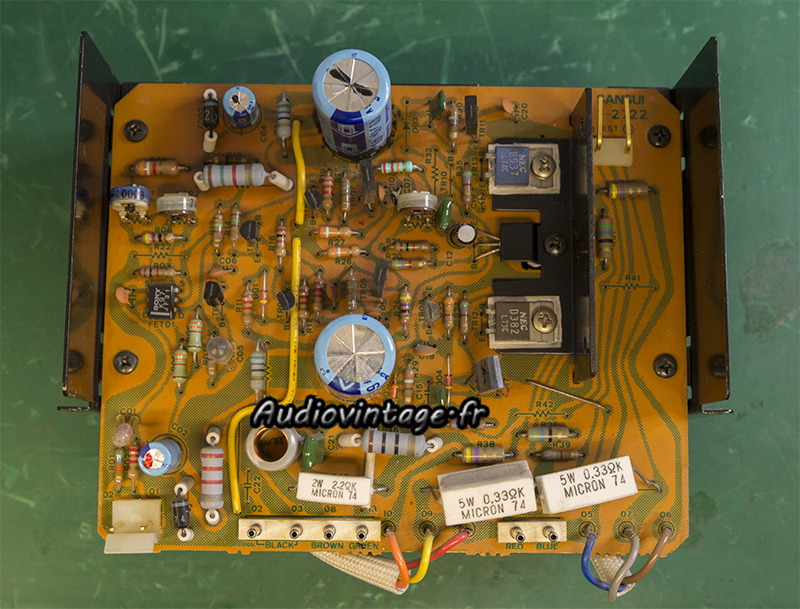

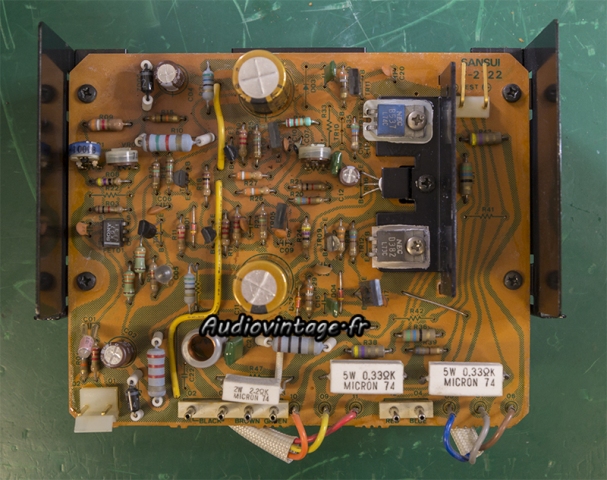

Un des circuits « driver ».

Sansui AU-517

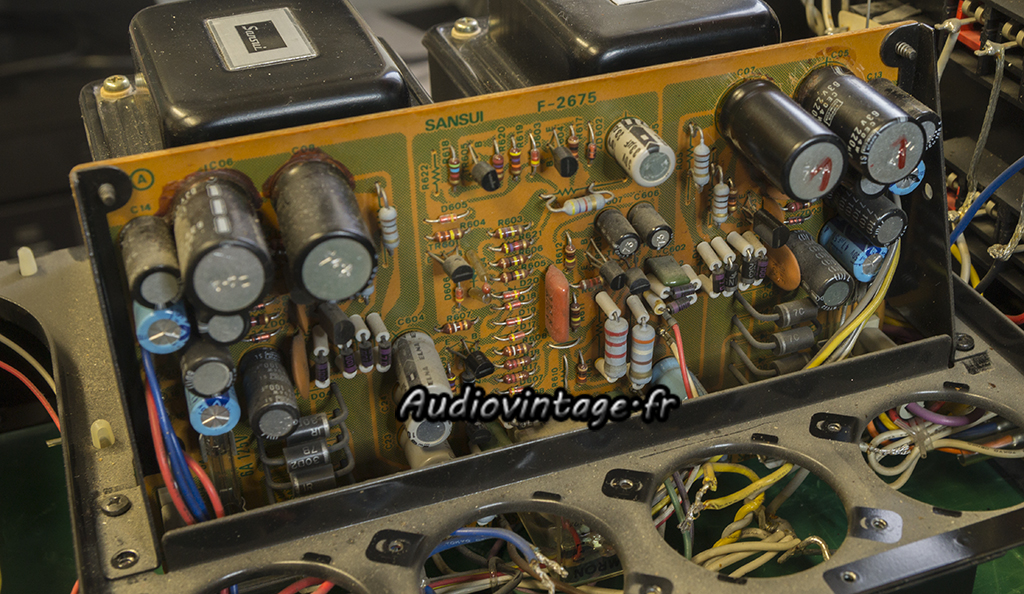

Condensateurs chimiques neufs. Graisse fraiche sous les transistors drivers (mesurés une fois démontés).

Sansui AU-517

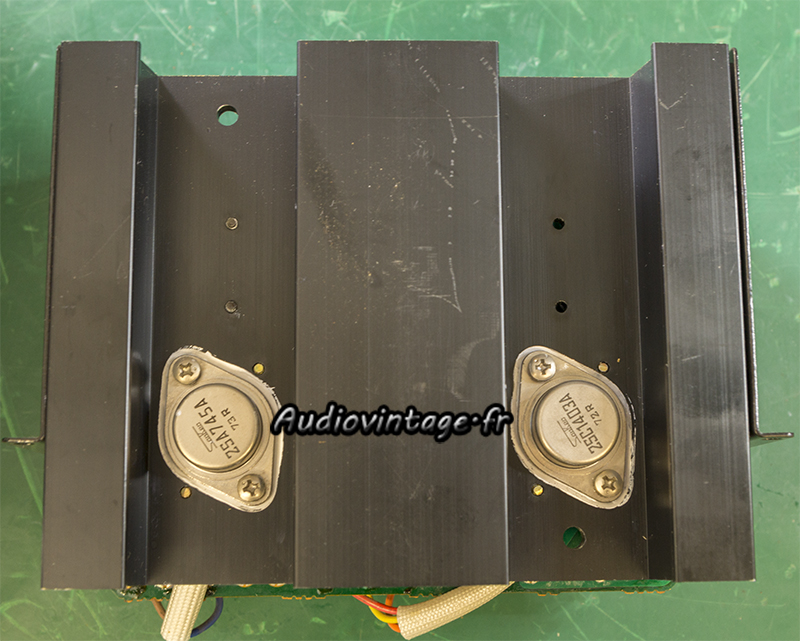

Les transistors de puissance sont démontés, contrôlés, et remontés sur des micas d’isolation neufs et de la graisse fraiche.

Sansui AU-517

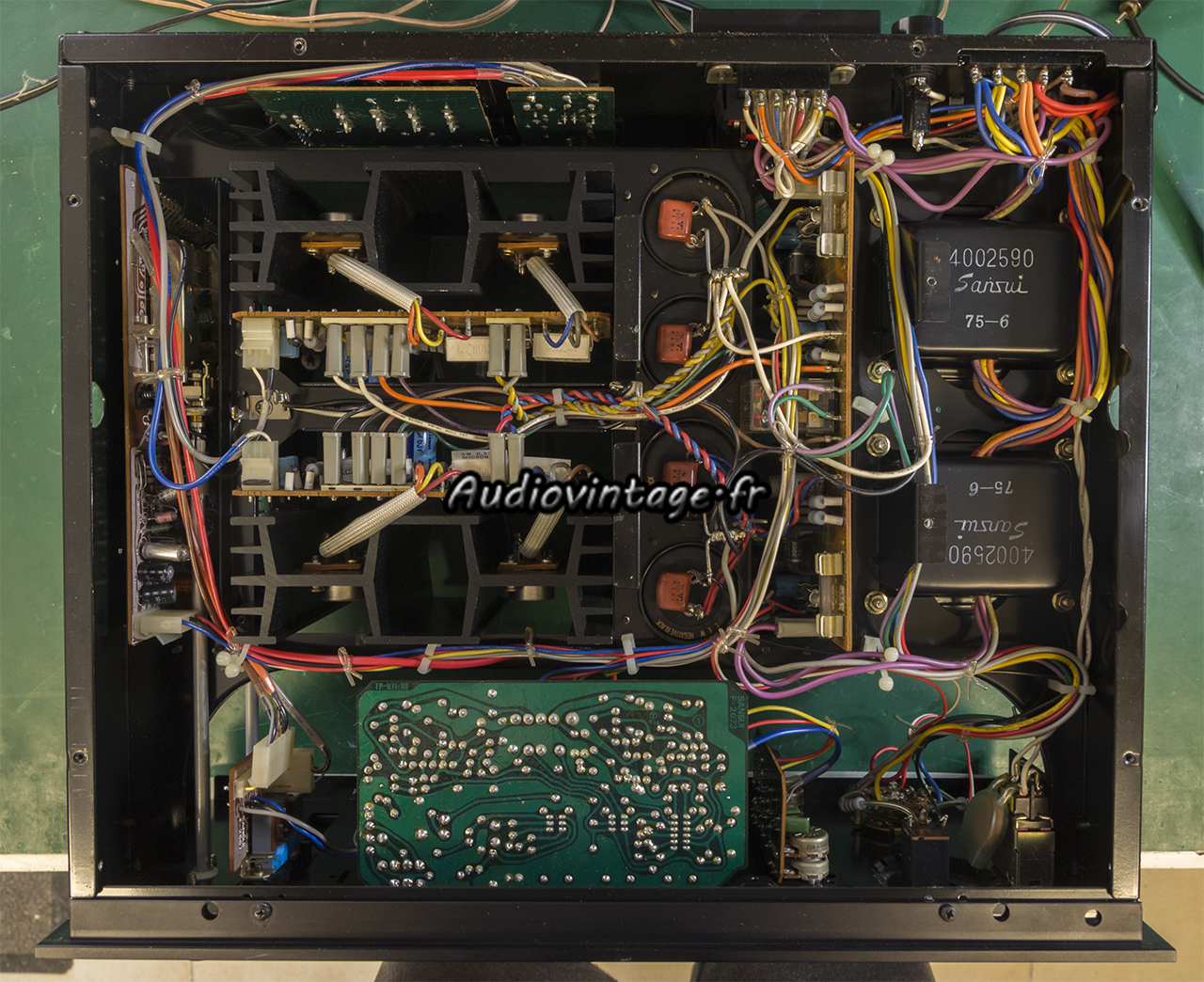

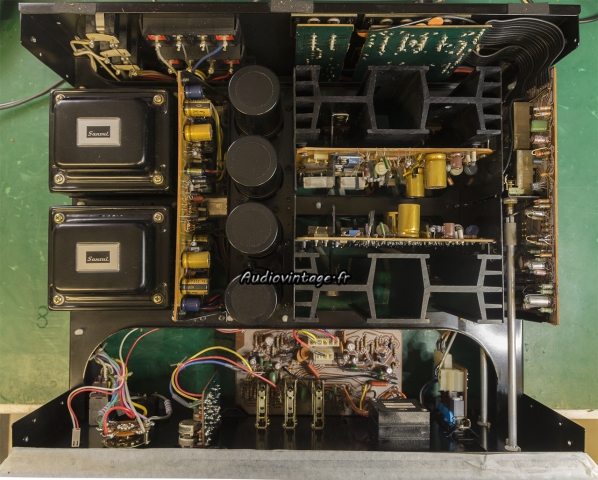

Sans les circuits d’amplifications, on y voit plus clair.

Sansui AU-517
Le genre de petit « souci » habituel sur ces séries.

Sansui AU-517

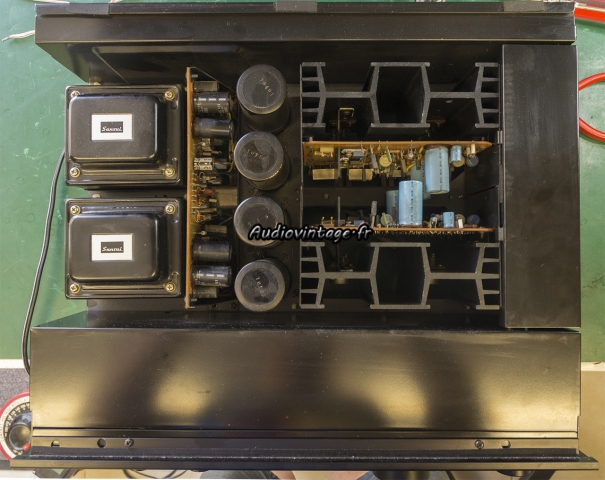

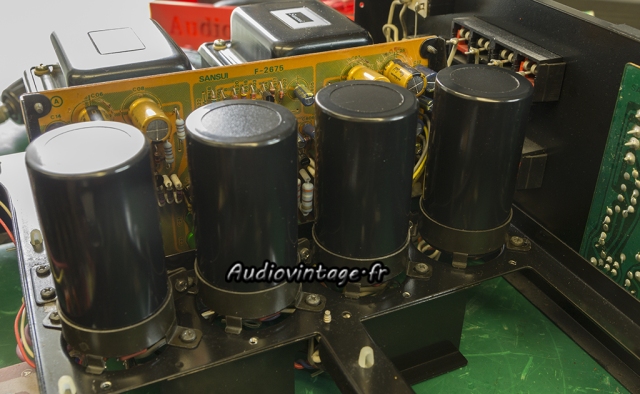

Retrait des condensateurs de filtrage.

Sansui AU-517

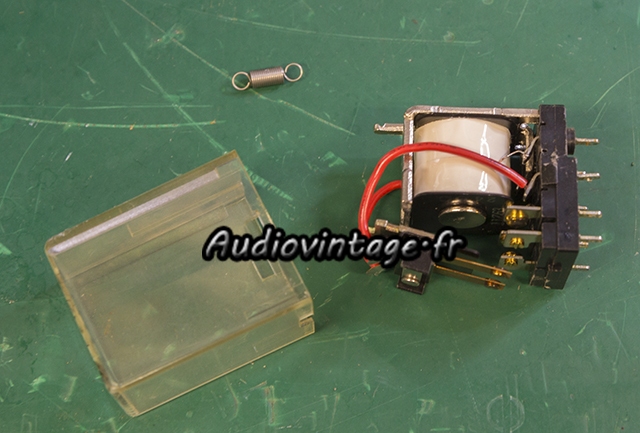

Démontage et nettoyage des contacts du relais.

Sansui AU-517
Colle corrosive supprimée, condensateurs chimiques neufs, quelques résistances « rongées » par la colle ont été remplacées. La diode HS a été changée ainsi que ses trois sœurs jumelles.

Sansui AU-517

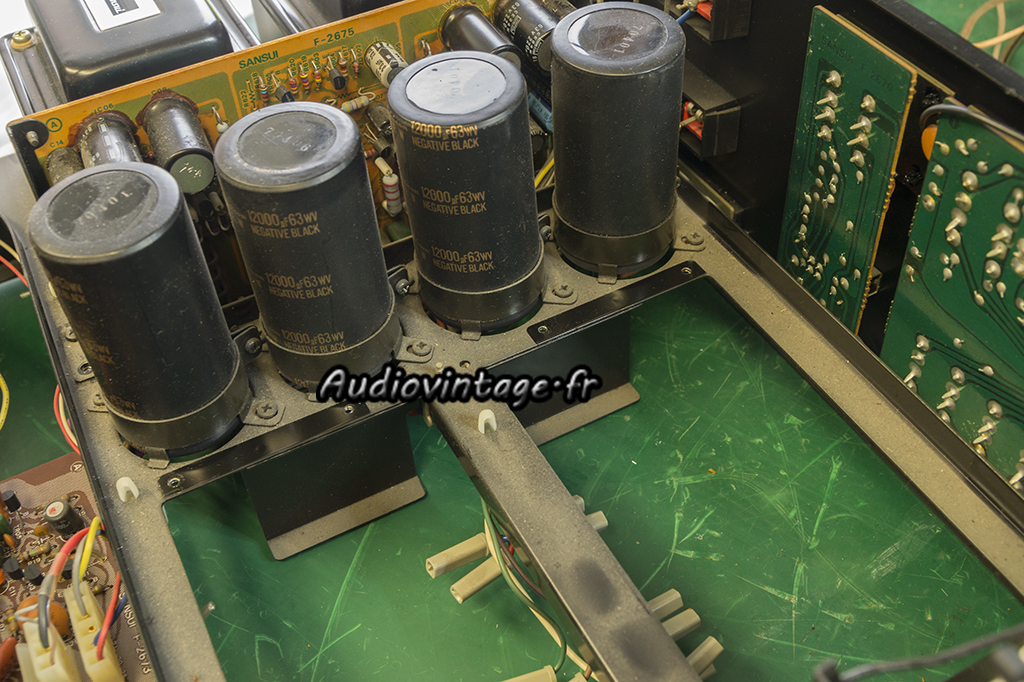

Condensateurs de filtrage neufs en place.

Sansui AU-517

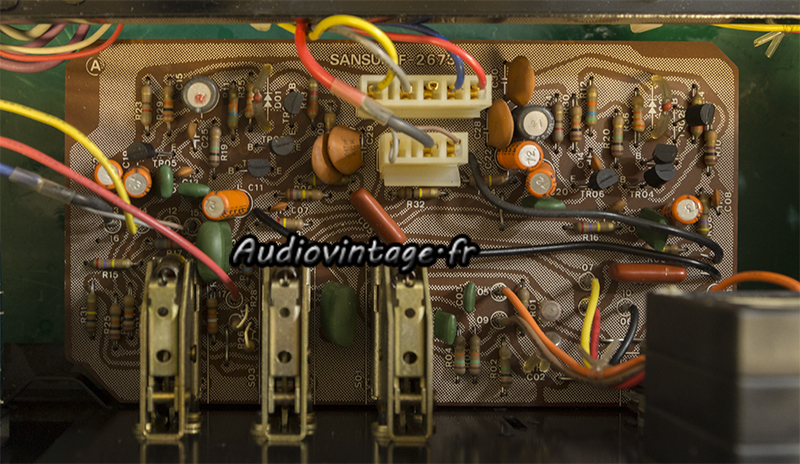

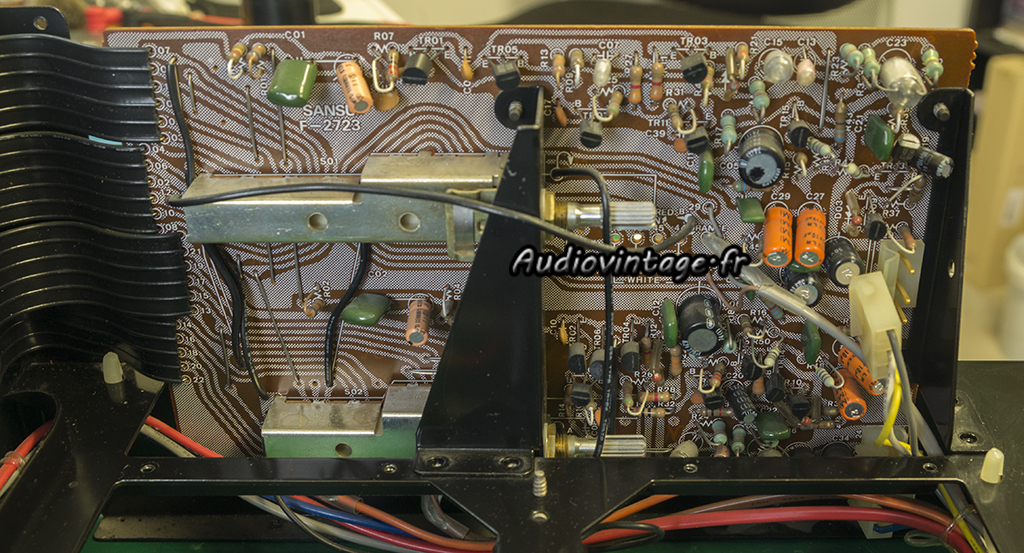

Le circuit phono.

Sansui AU-517
Les résistances fusibles, quelques transistors et la totalité des condensateurs chimiques sont remplacés.

Sansui AU-517

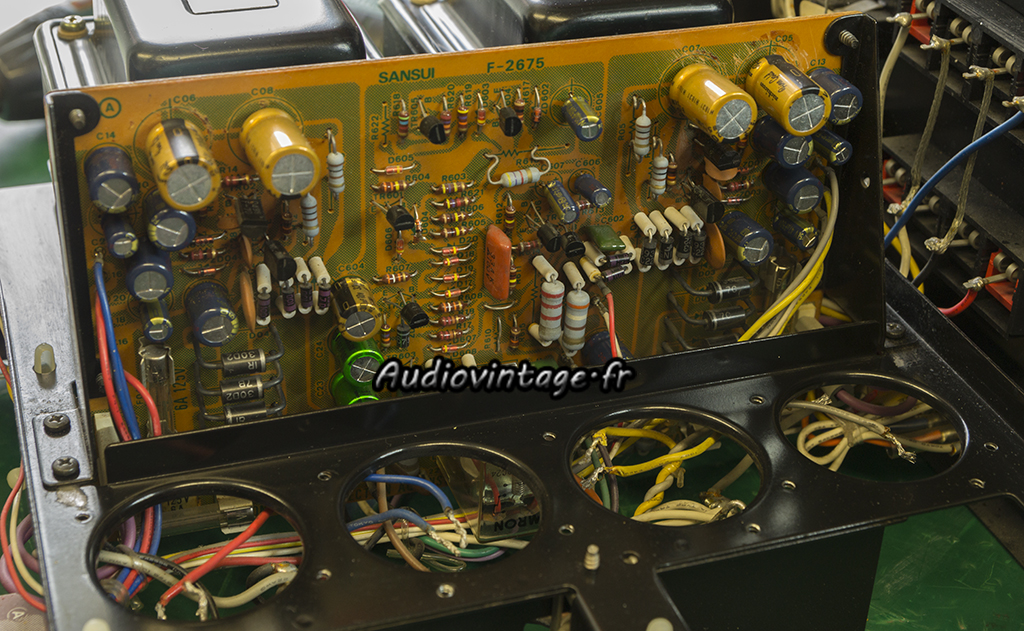

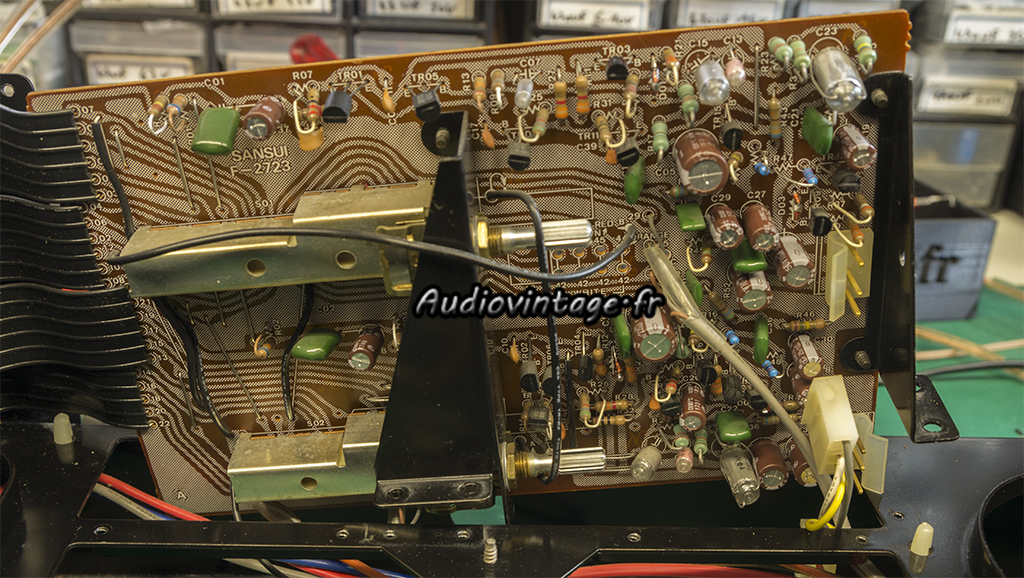

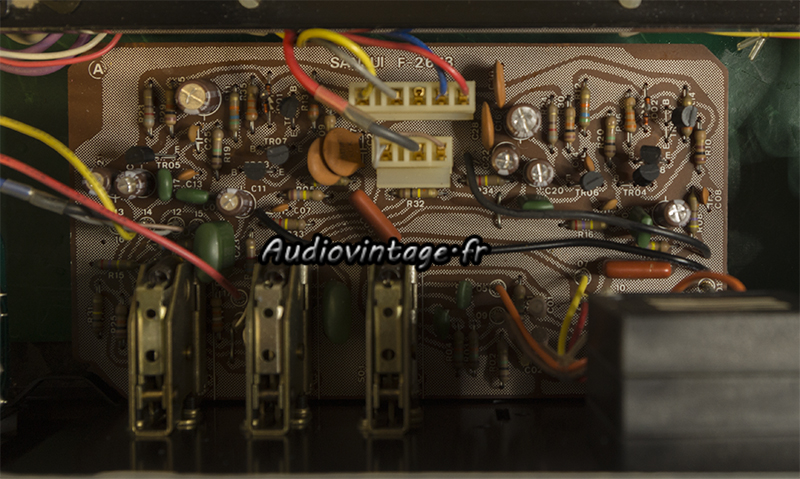

Le circuit de tonalité.

Sansui AU-517

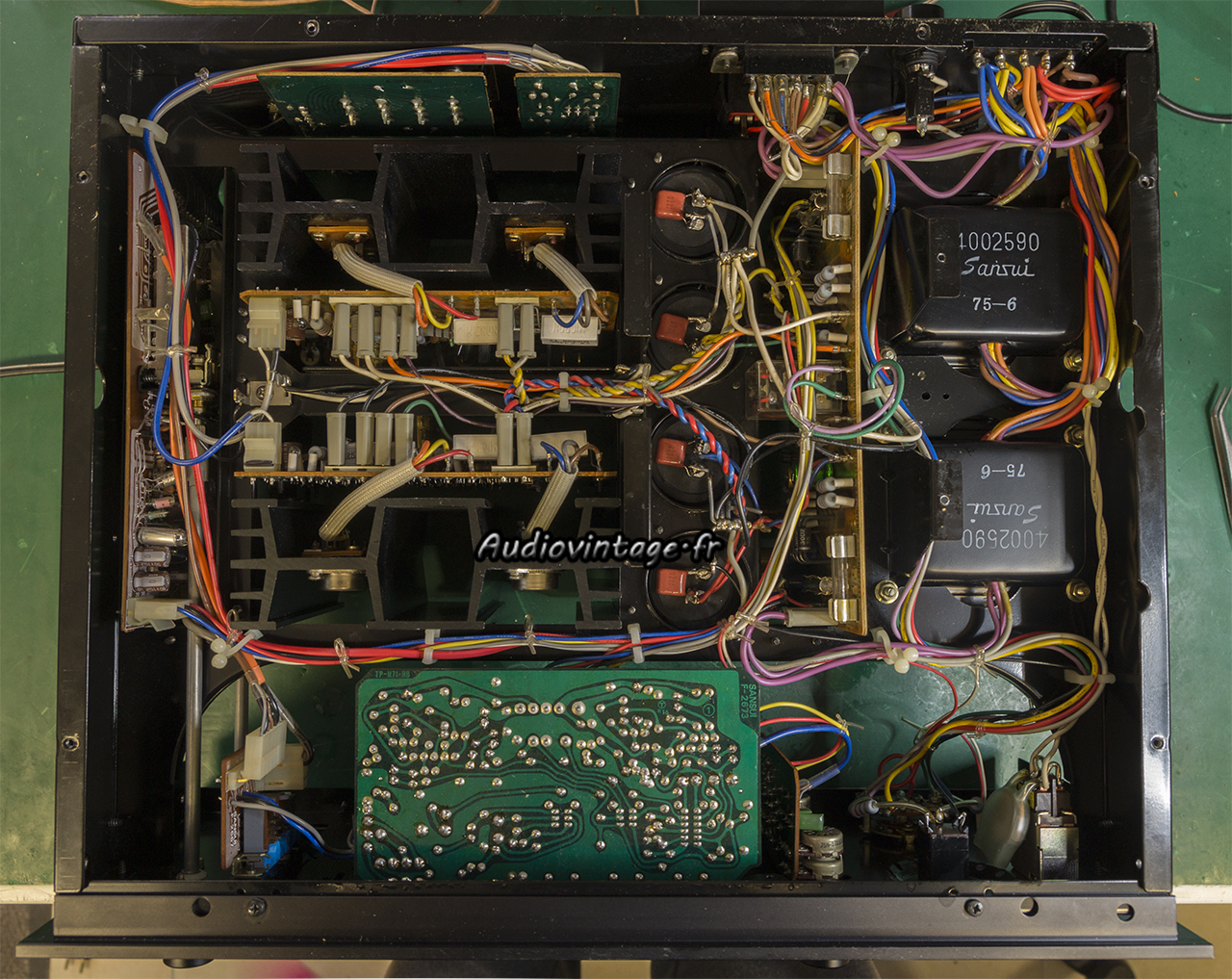

Révisé.

Sansui AU-517
Sansui AU-517
Terminé. Bias et offset sont réglés.

Sansui AU-517

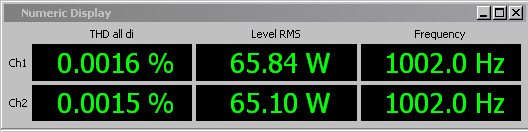

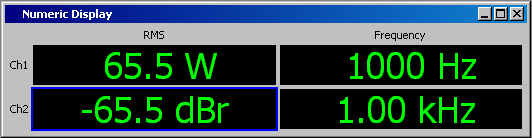

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517

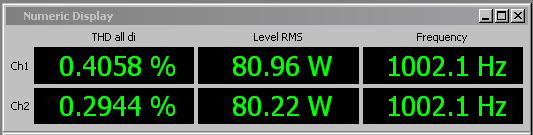

Distorsion à 2x80w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-517

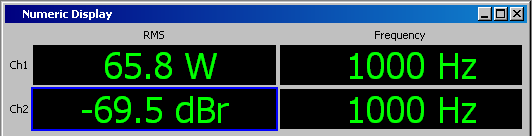

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Sansui AU-517
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-517
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Sansui AU-517
Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Sansui AU-517
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Sansui AU-517
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-517
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Sansui AU-517
Sansui AU-517
Sansui AU-517
Sansui AU-517
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sansui AU-517

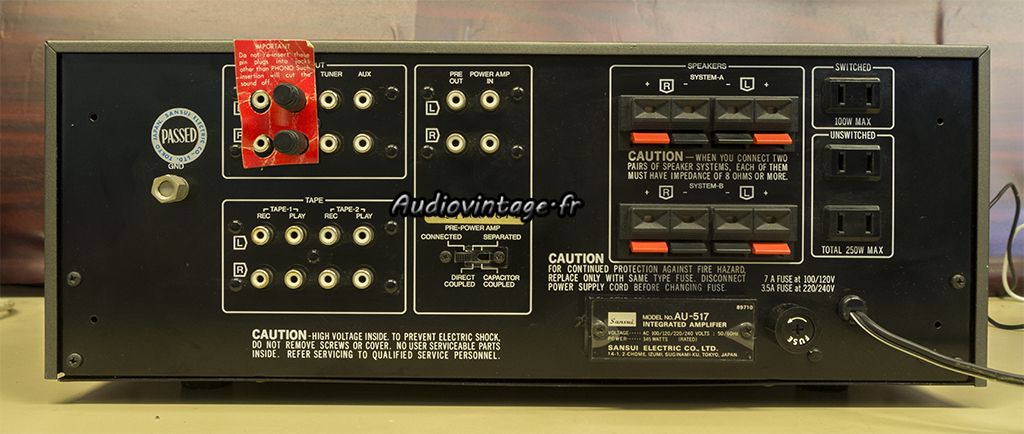

Connectique.
