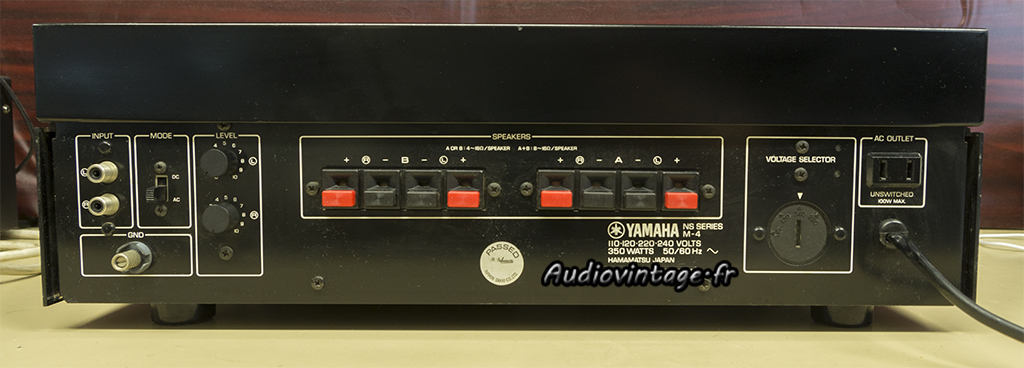

Cet excellent amplificateur de puissance m’a été déposé à l’atelier par les charmants propriétaires, le Yamaha M-4 refusant de diffuser le moindre son.

Yamaha M-4
Il a beaucoup voyagé. La dernière fois qu’il a fonctionné, il était en Afrique. Lors de sa remise en route en France, aucun son. Les relais cliquent, les voyants overload restent allumés.
Je ne m’attendais pas à une grosse panne, c’était une erreur.

Yamaha M-4
Un rapide test me confirme que l’alimentation est fonctionnelle. Les pannes sont sur les deux circuits d ‘amplifications.

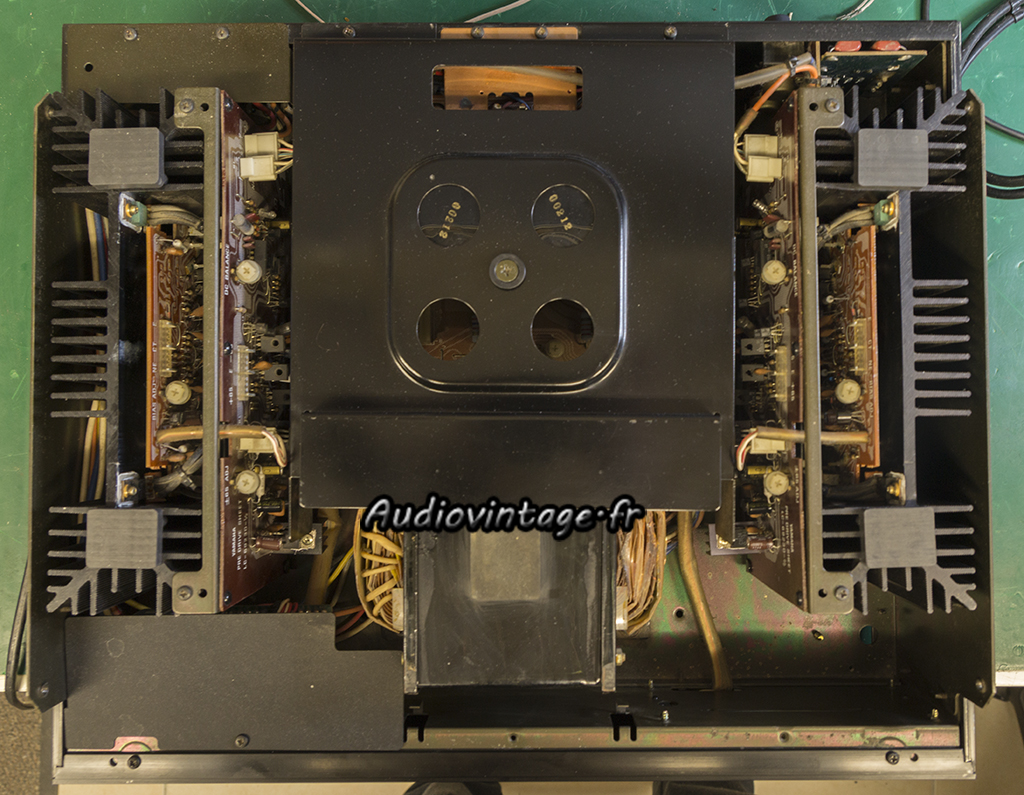

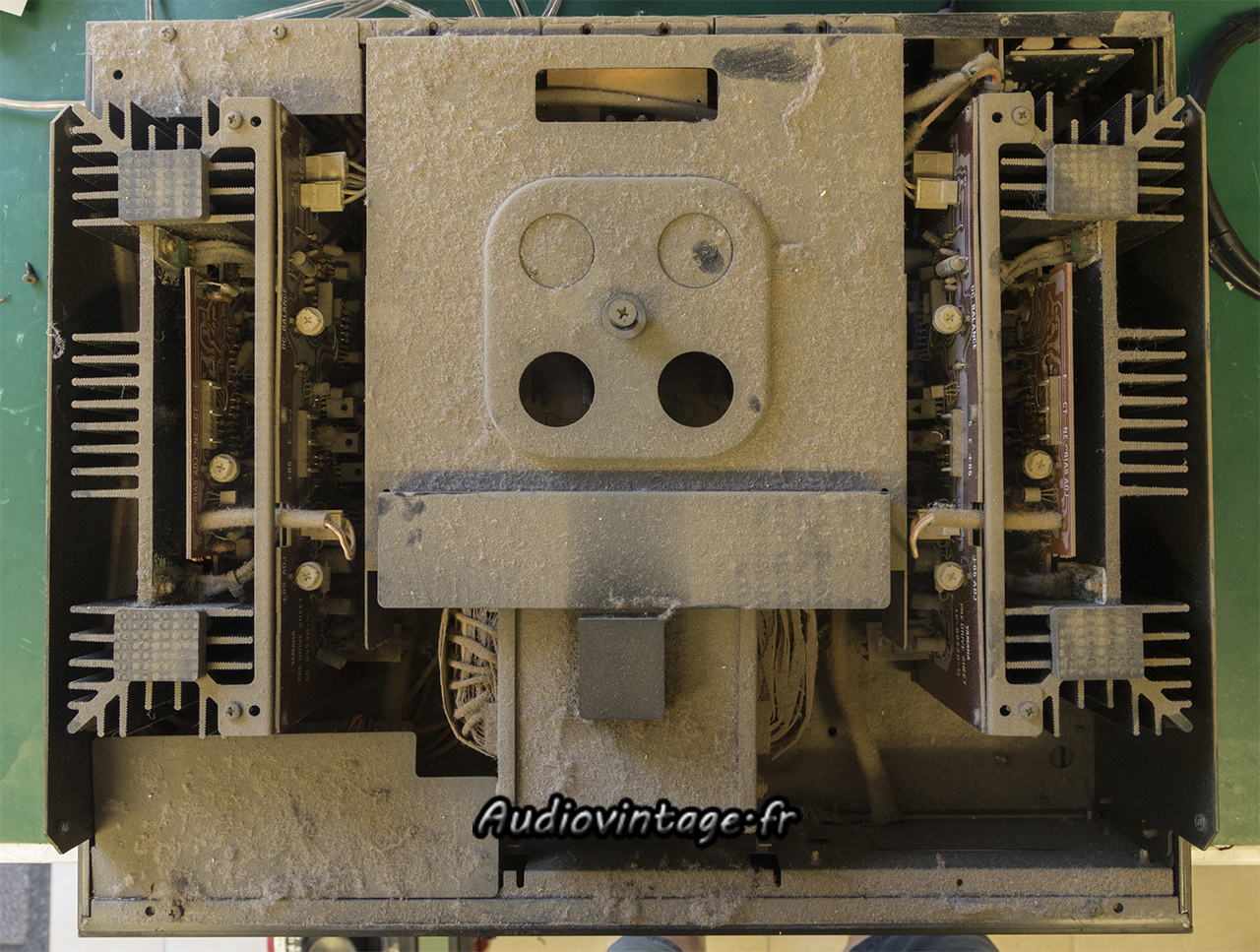

Retrait d’un des deux blocs d’amplification.

Yamaha M-4

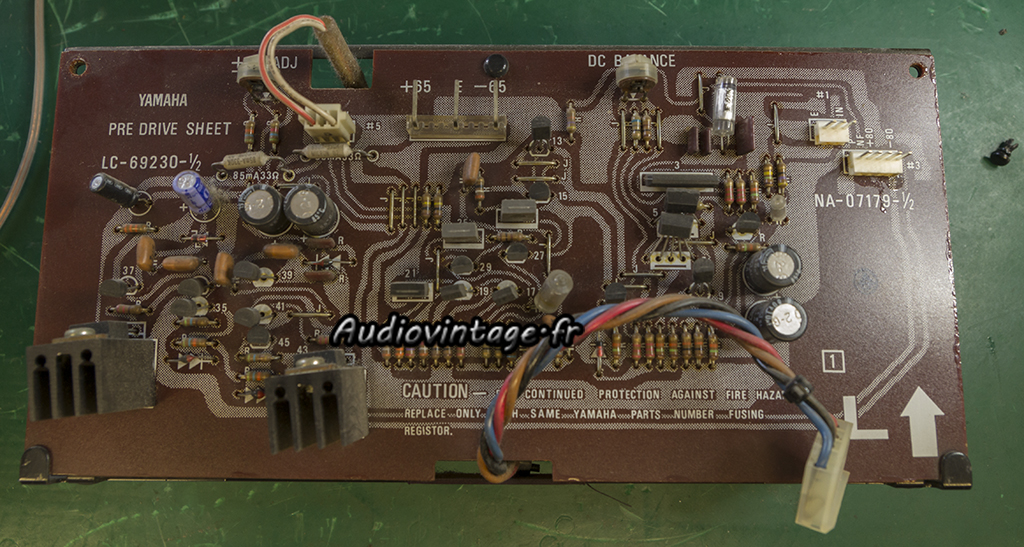

Je retire le circuit « pre-driver ».

Yamaha M-4

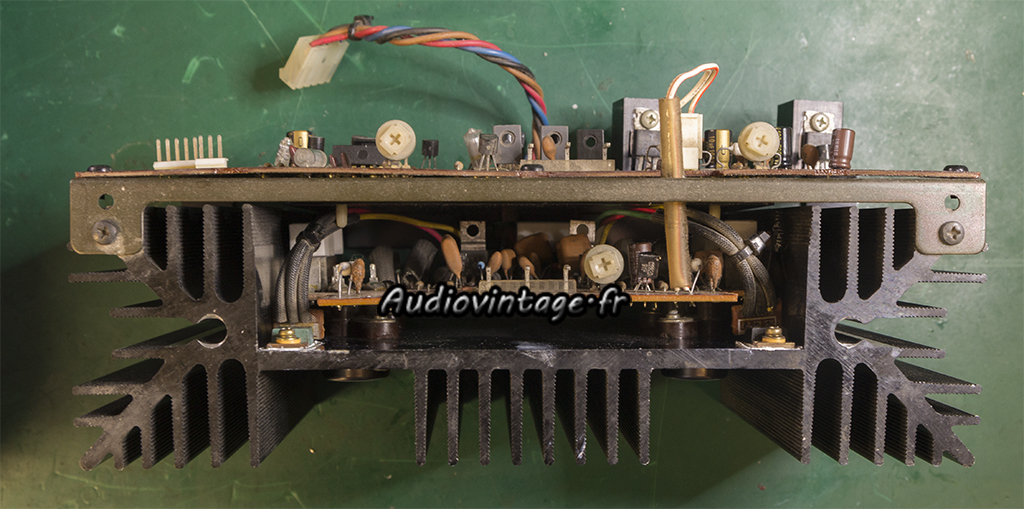

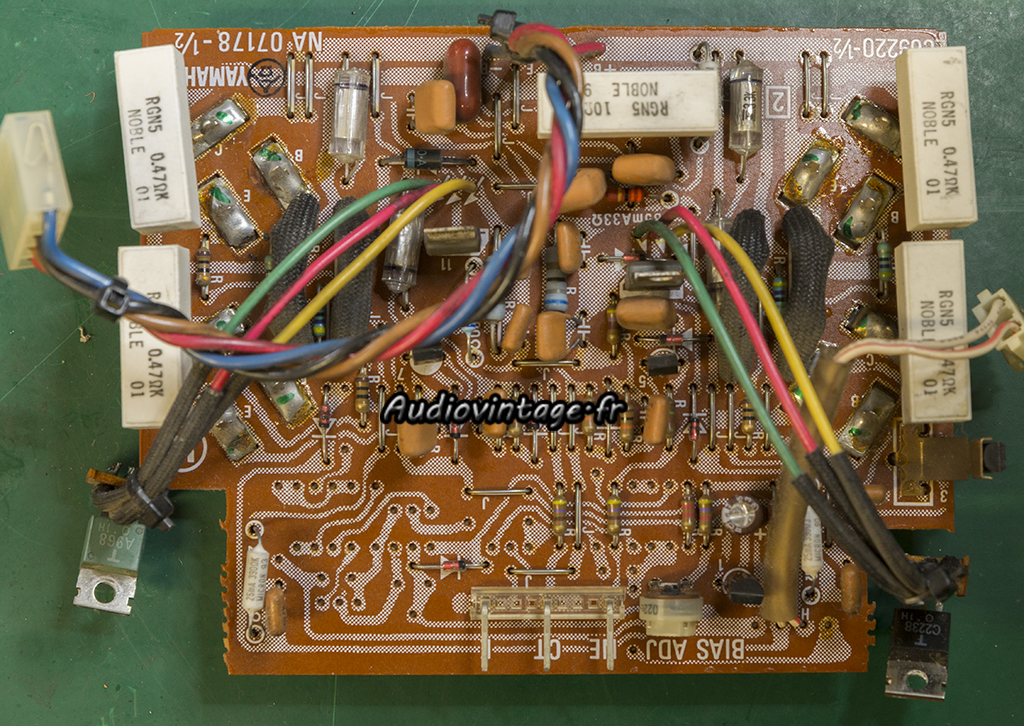

Dessous, le circuit « drive ».

Yamaha M-4

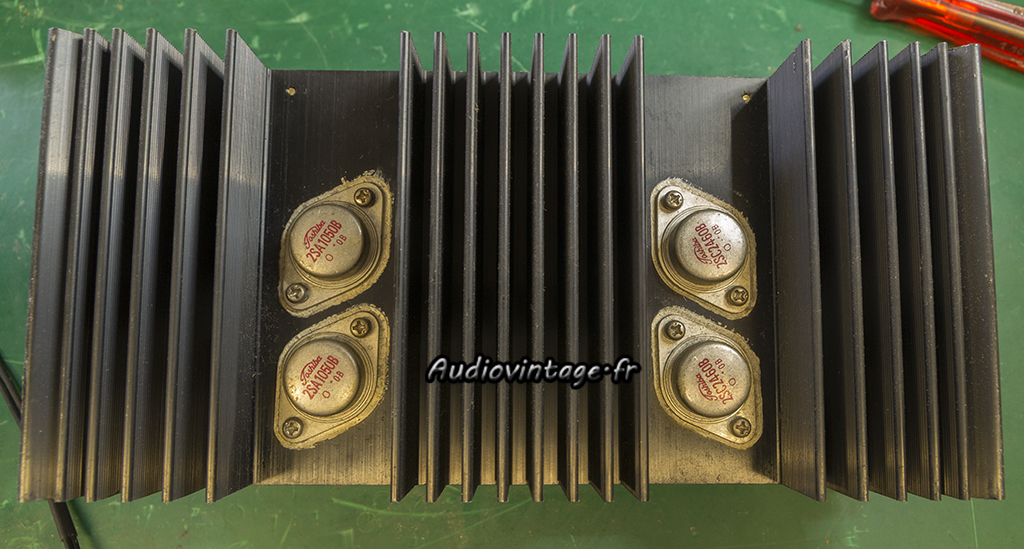

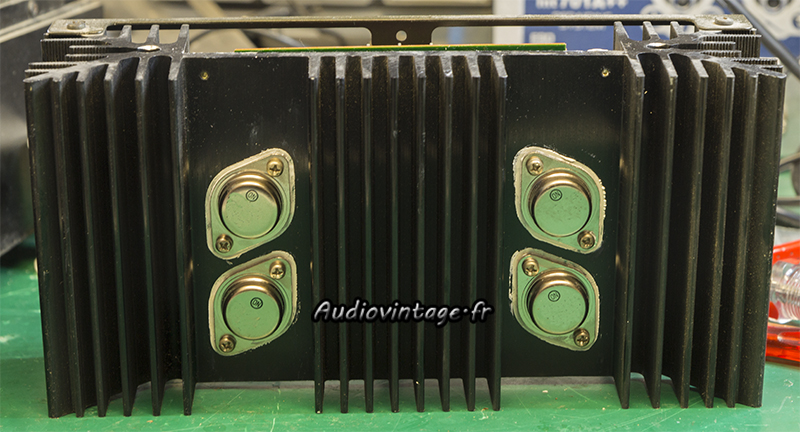

De l’autre côté les 4 transistors de puissances Toshiba, tous défectueux !

Yamaha M-4

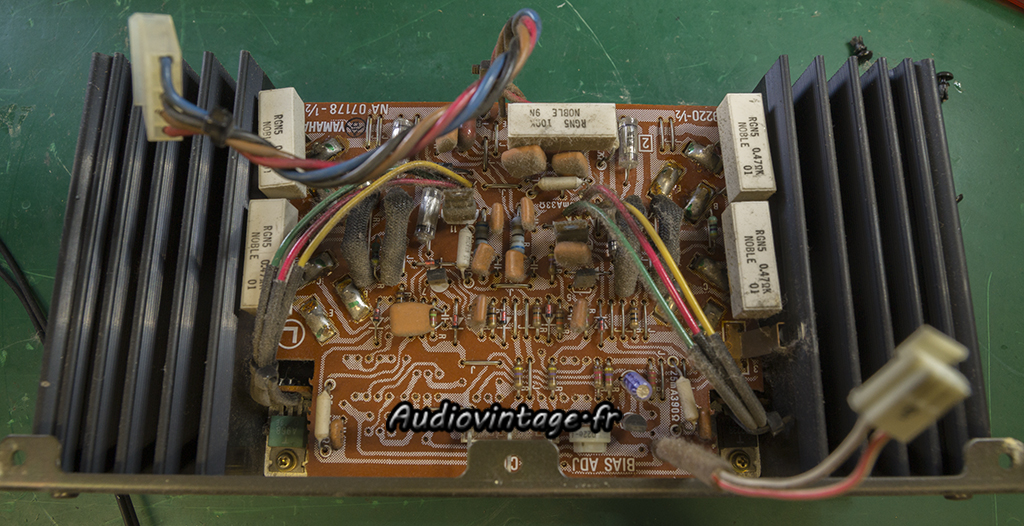

Le circuit « drive » est réparé. Des résistances sont remplacées, tout comme certains transistors et le seul condensateur chimique présent.

Yamaha M-4

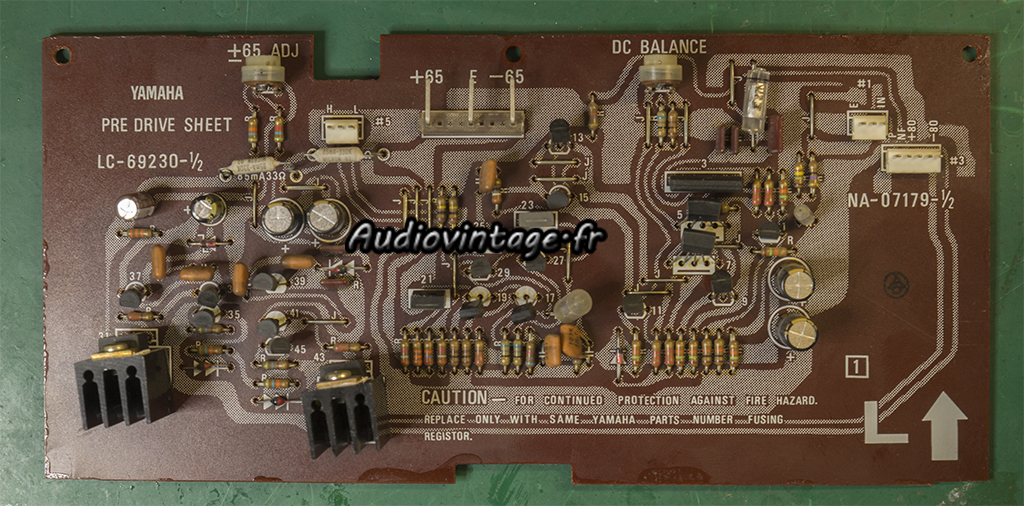

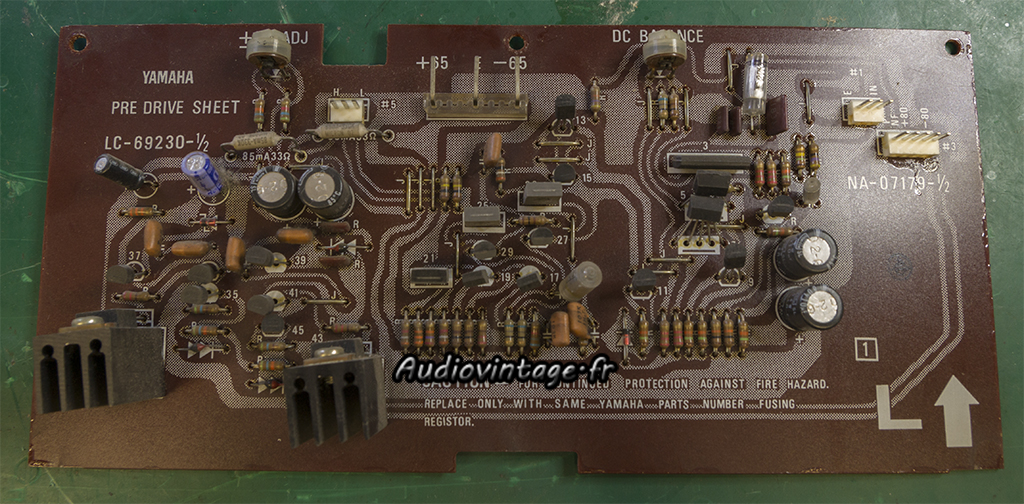

Le circuit « pre drive » révisé. Condensateurs chimiques neufs.

Yamaha M-4
Les transistors de puissances sont remplacés, avec de la graisse fraiche et des micas d’isolations neufs.

Yamaha M-4
Le « sandwich » est remonté. Le second canal reçoit des soins identiques (pannes identiques).

Yamaha M-4

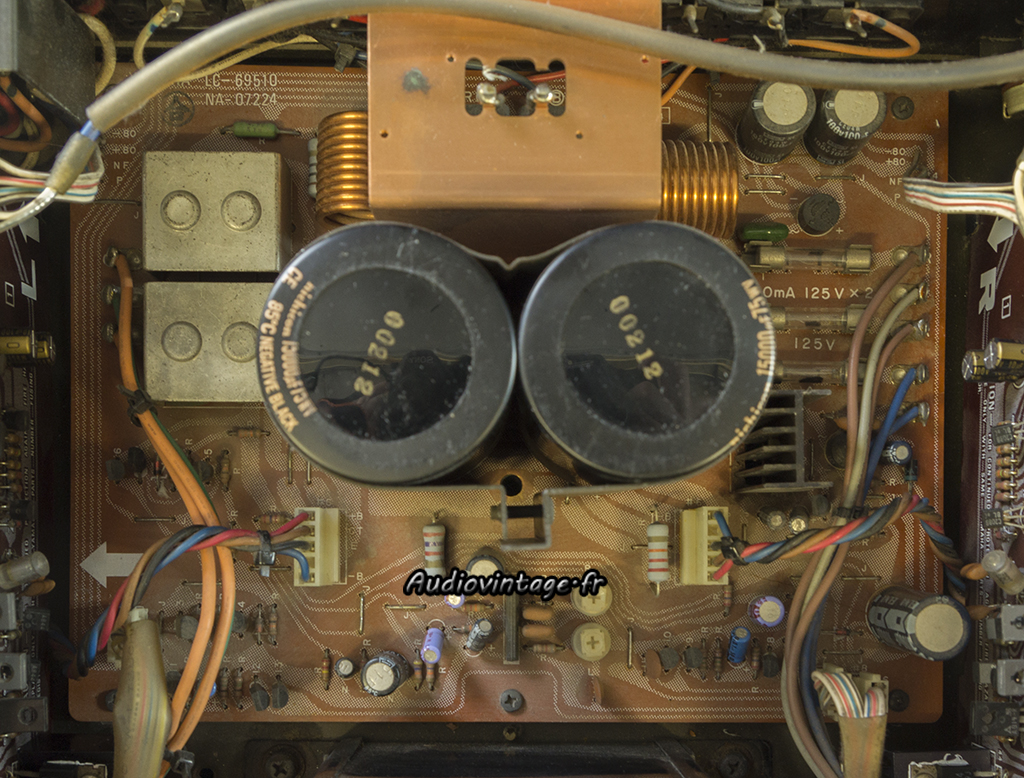

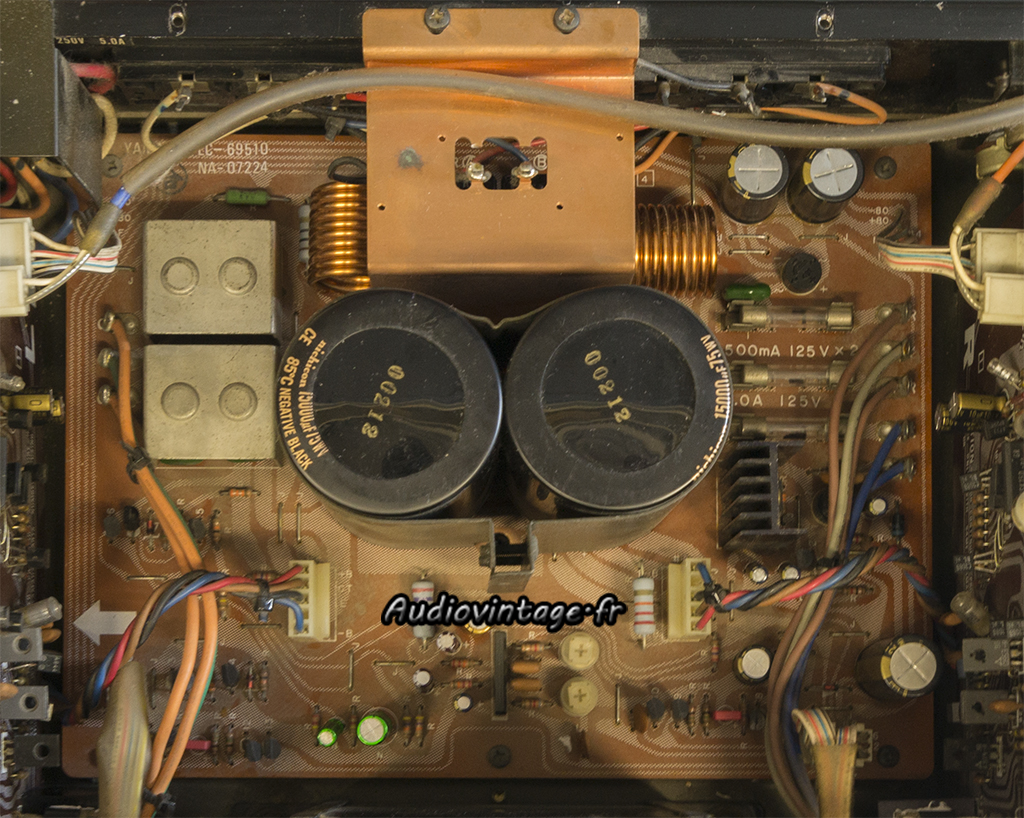

Le circuit d’alimentation et de protection.

Yamaha M-4

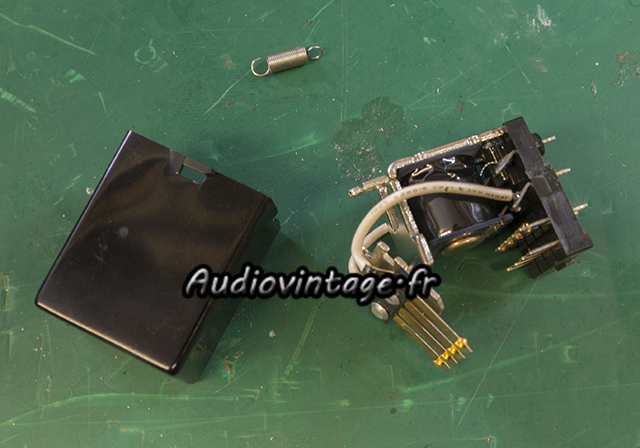

Les deux relais, bien planqués sous la plaque cuivrée, sont démontés et les contacts nettoyés.

Yamaha M-4
Condensateurs chimiques neufs partout sauf les deux gros de filtrage d’alimentation, en parfait état à la mesure. Vérification minutieuse et réfection si besoin des soudures sous ce circuit.

Yamaha M-4
Gros nettoyage. Remplacement des ampoules derrière les trois boutons en façade. Réglage des alimentations, bias et offset. Terminé !

Yamaha M-4

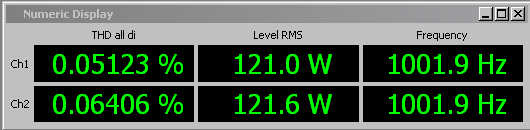

Distorsion à puissance nominale sous 8 ohms.

Yamaha M-4

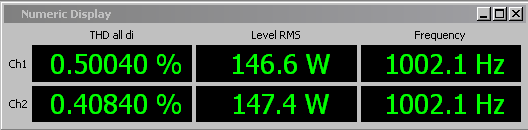

Distorsion relevée à 2x147w sous 8 ohms.

Yamaha M-4

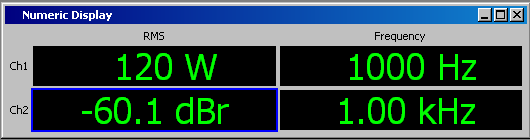

Diaphonie à puissance nominale sous 8 ohms.

Yamaha M-4

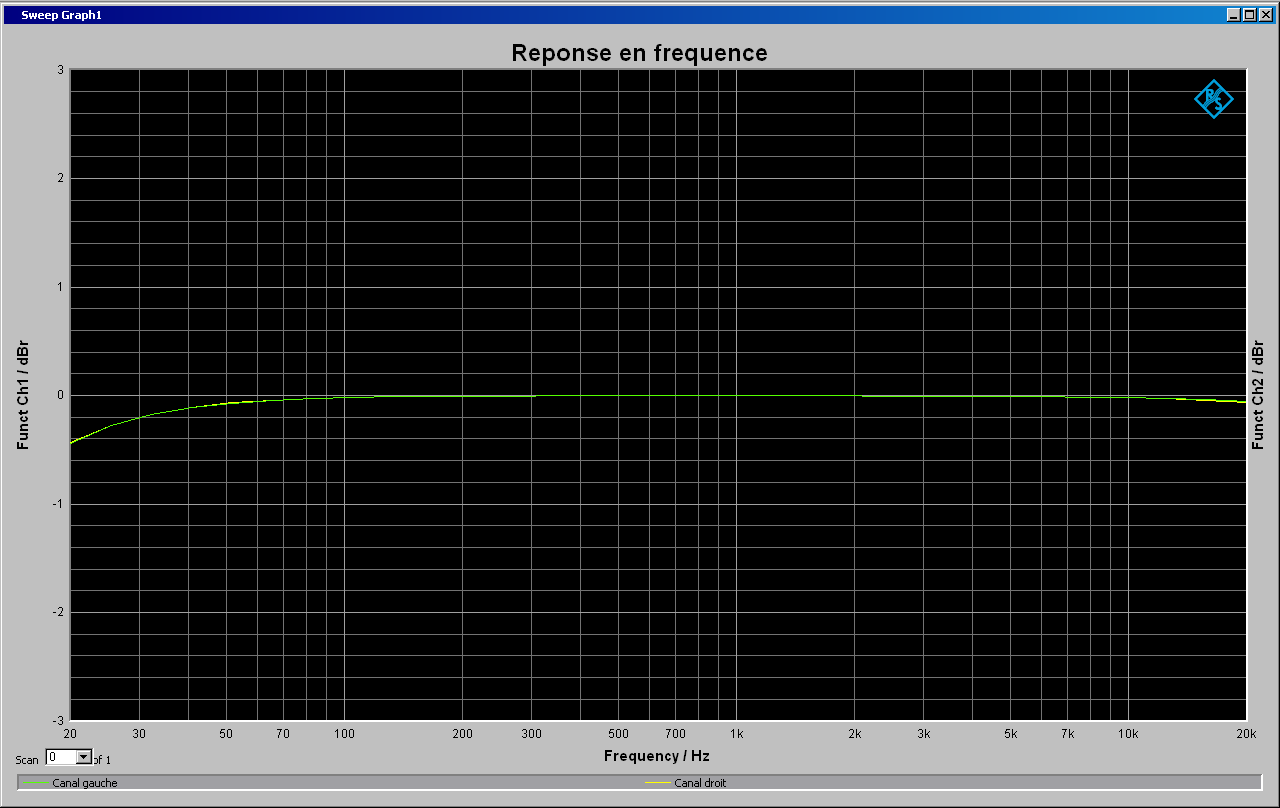

Réponse en fréquence sous 8 ohms (1w à 1khz). Ampli configuré en mode AC.

Yamaha M-4

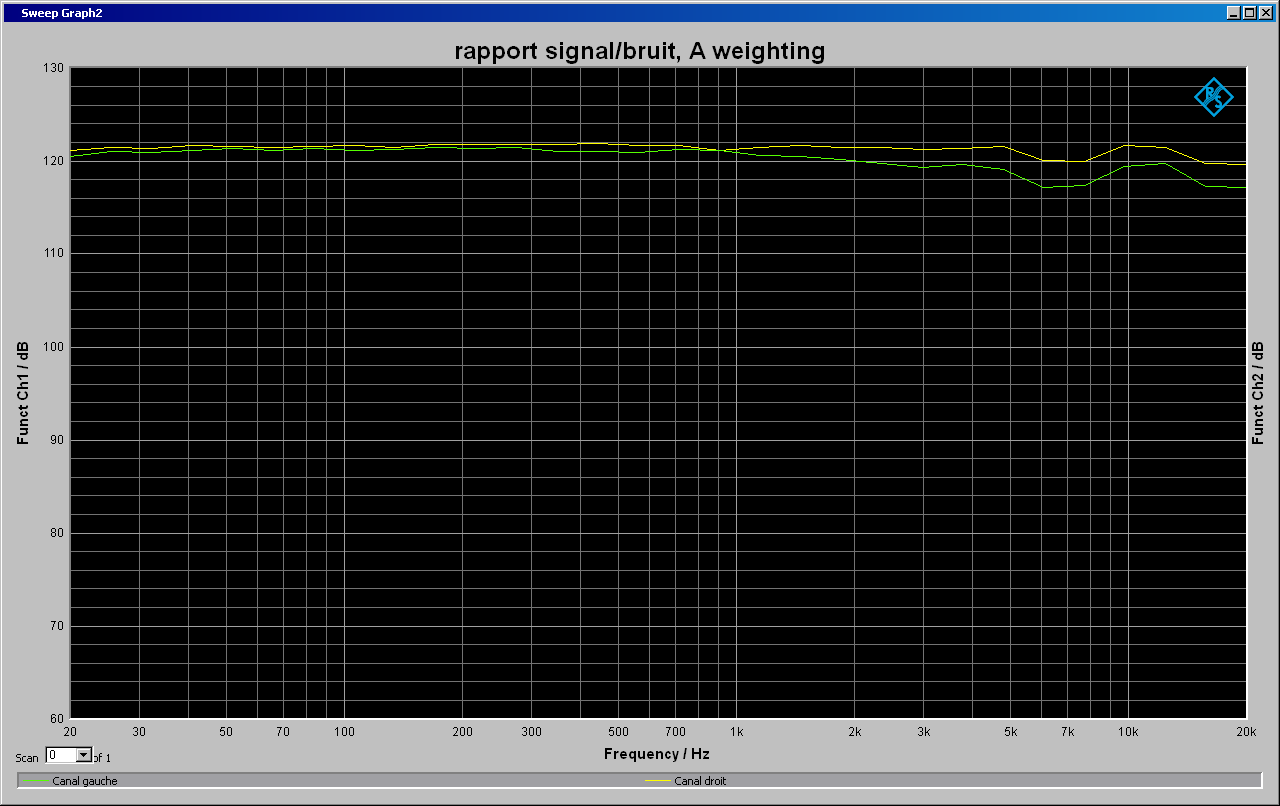

Rapport signal bruit sous 8 ohms (100w à 1khz).

Yamaha M-4
Yamaha M-4
Yamaha M-4
Yamaha M-4

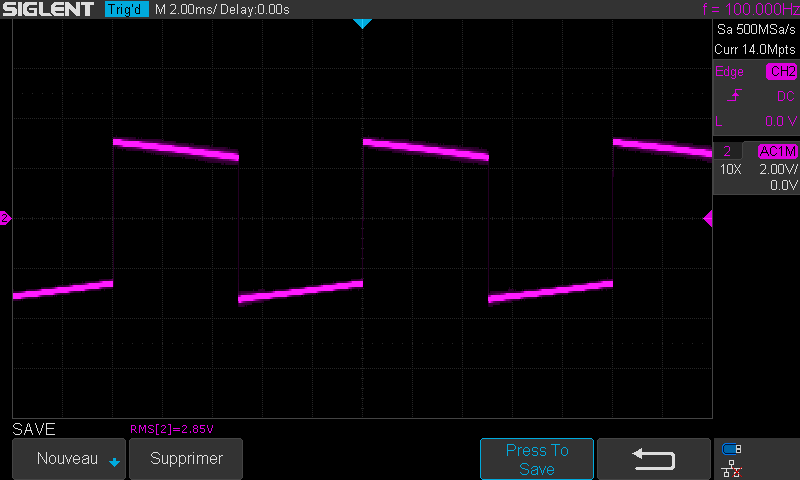

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Environ 1w en sortie sous 8 ohms.

Yamaha M-4
Connectique.
