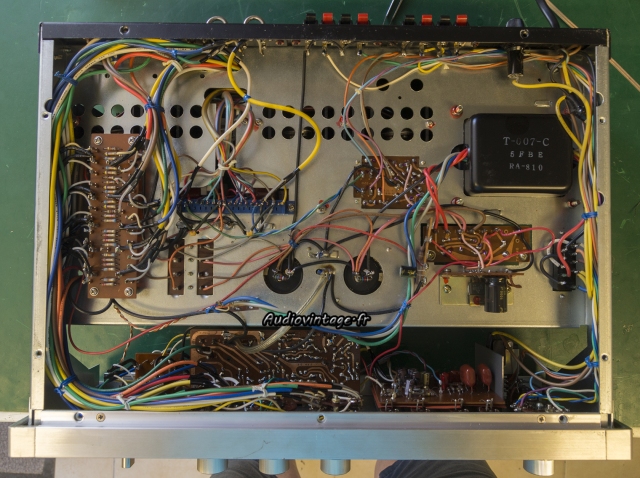

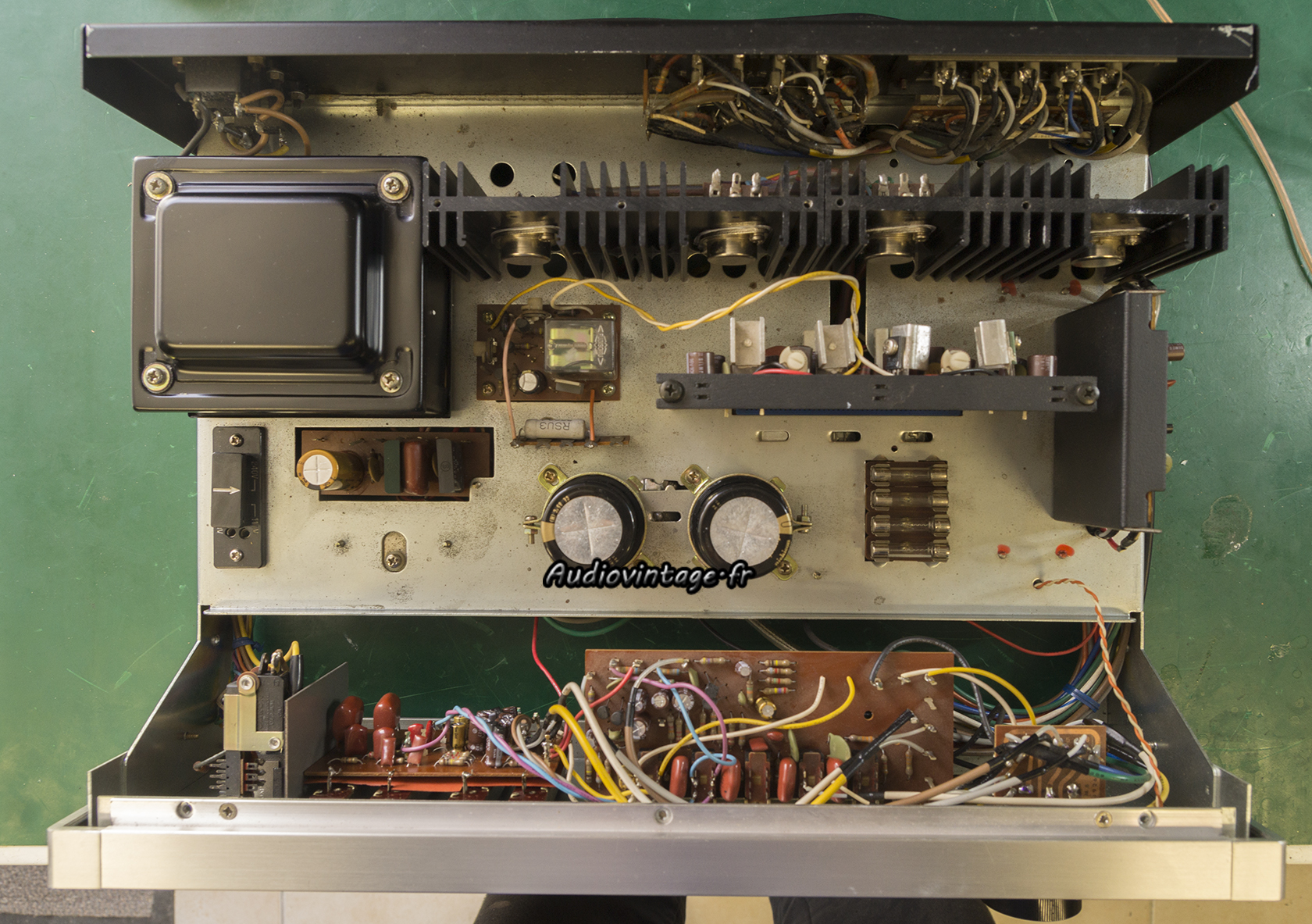

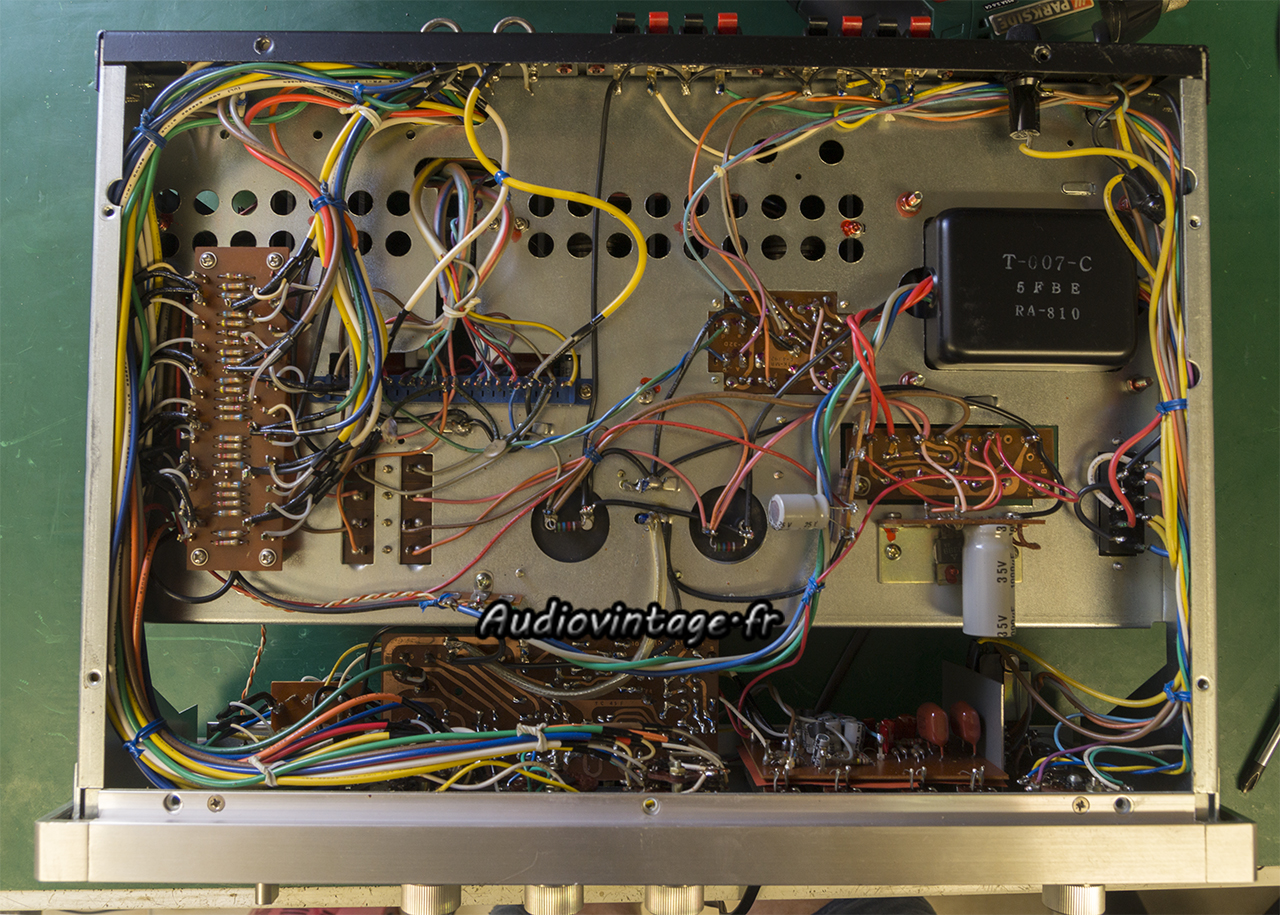

Cet intégré Rotel RA-810 ayant besoin de soins, son propriétaire me l’a fait parvenir pour un traitement de choc.

Rotel RA-810
Rotel RA-810
En effet, ce n’est pas brillant, deux fusibles HS, un condensateur céramique en court-circuit, un canal phono qui crachouille…

Rotel RA-810

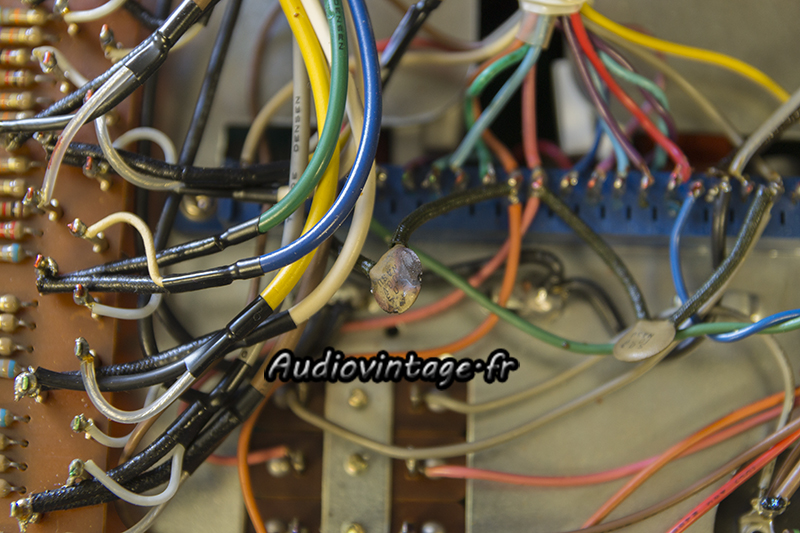

Vue rapprochée sur le condensateur céramique qui tente de communiquer par signaux de fumée à l’allumage de l’appareil. Lui et son frère jumeau seront remplacés.

Rotel RA-810

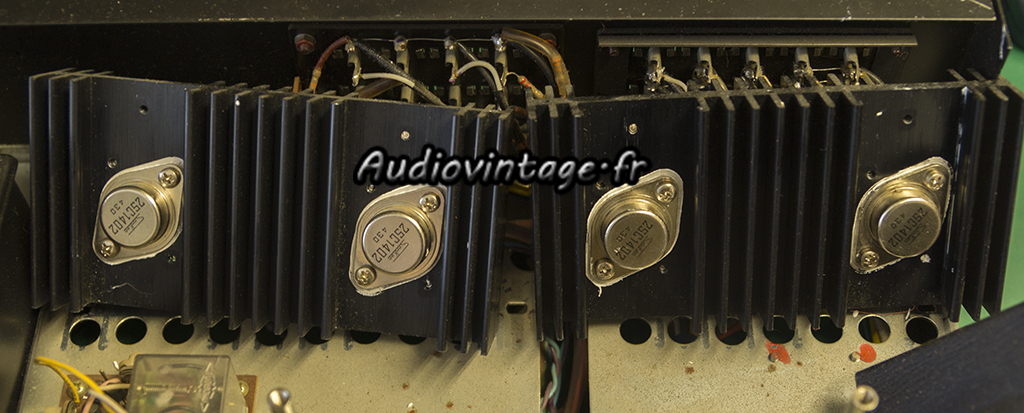

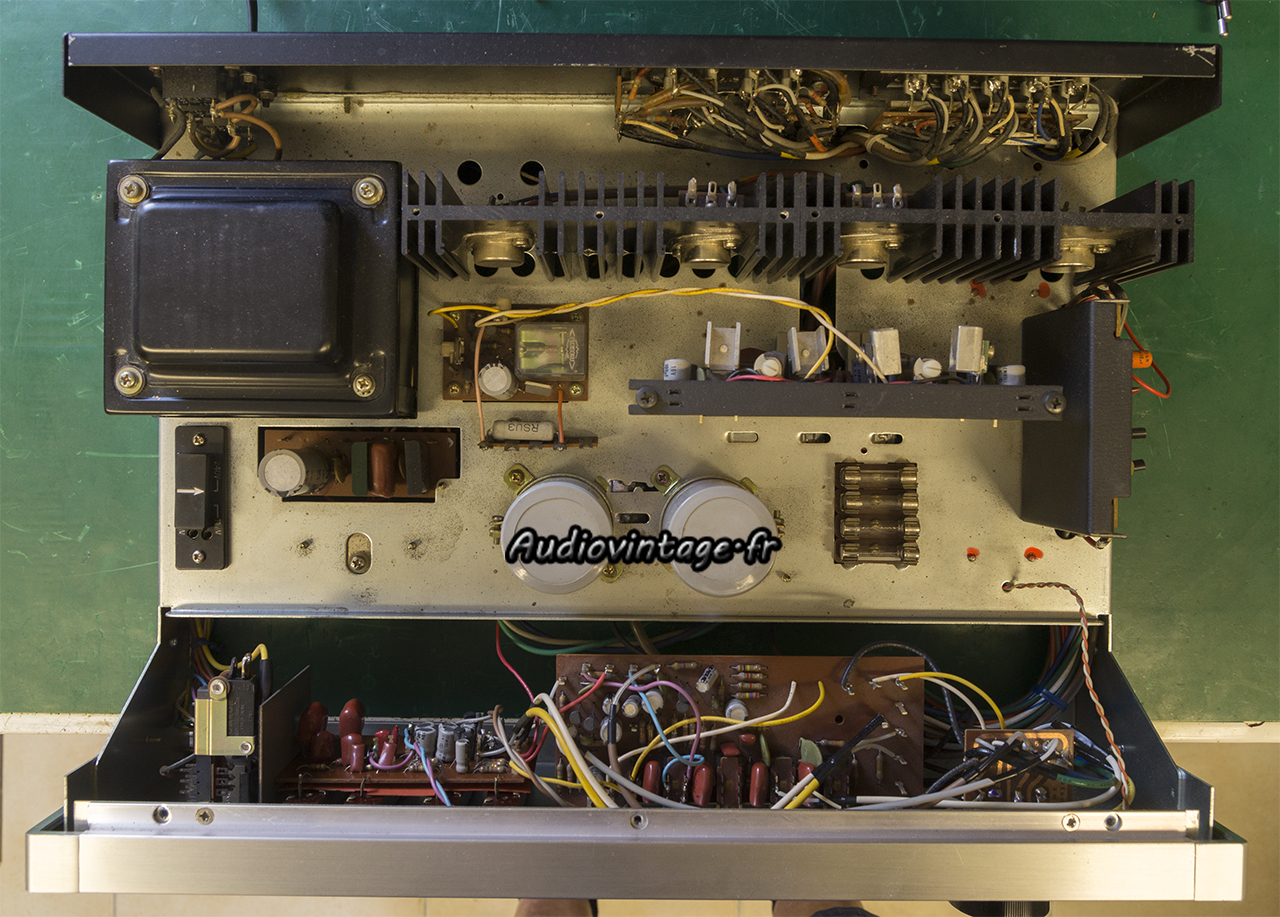

Démontage en cours. Les transistors de puissance sont démontés et testés au traceur de courbe. Puis, comme ils sont en pleine forme, ils sont remontés avec des micas d’isolation neufs et de la graisse fraîche.

Rotel RA-810

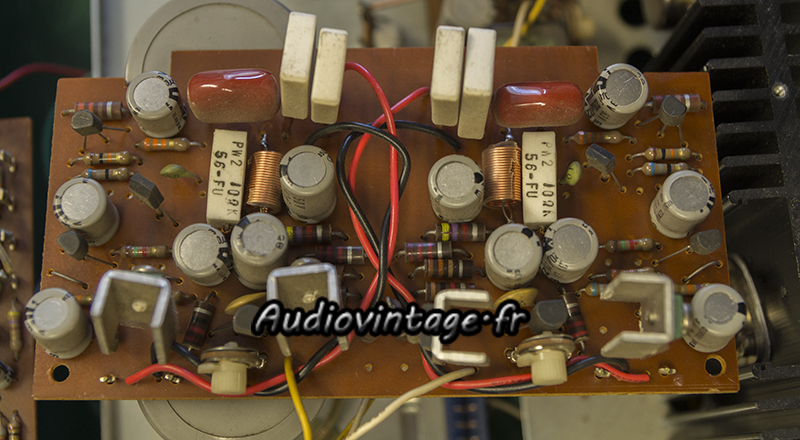

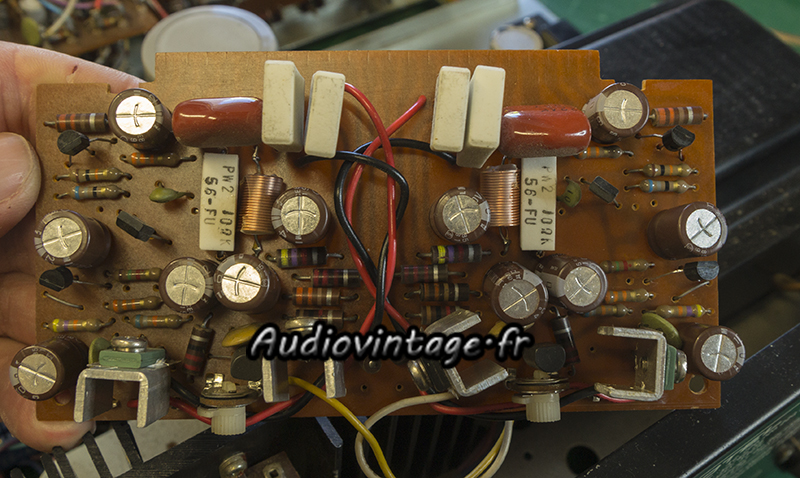

Le circuit driver.

Rotel RA-810
Les condensateurs chimiques sont remplacés tout comme les paires de transistors du différentiel d’entrée.

Rotel RA-810

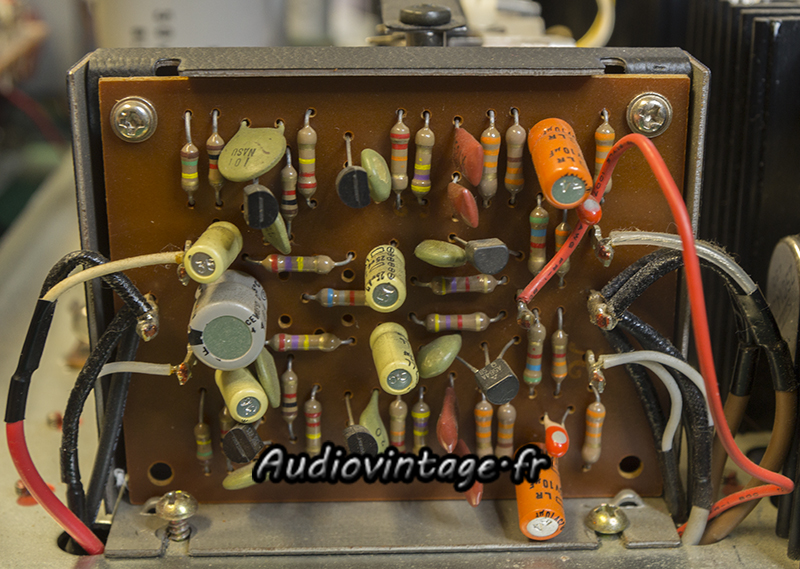

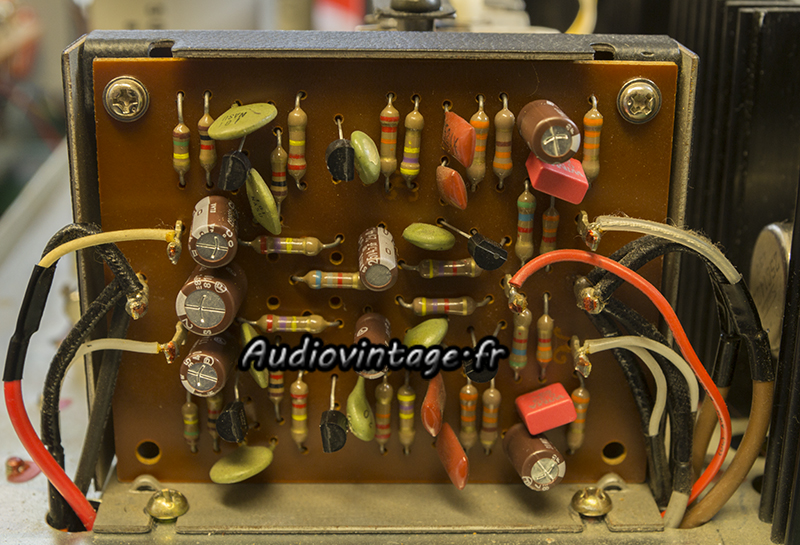

L’étage phono.

Rotel RA-810
Les transistors sont remplacés ainsi que la totalité des condensateurs chimiques. Fini les crachotements.

Rotel RA-810

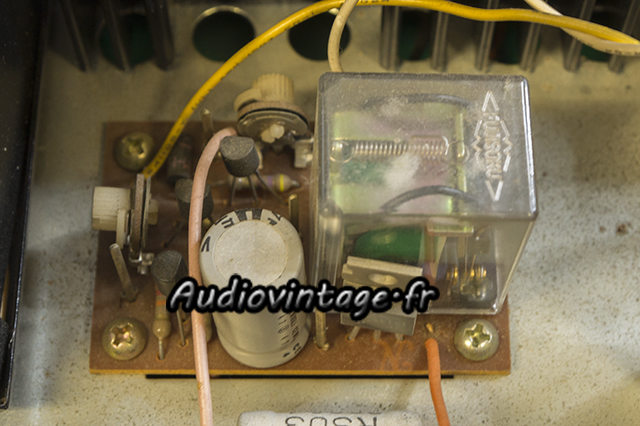

Le circuit de protection.

Rotel RA-810

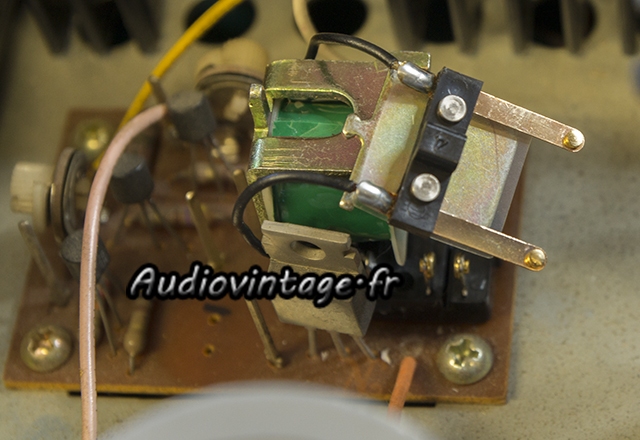

Les contacts du relais sont nettoyés.

Rotel RA-810
Le circuit rectifier.

Rotel RA-810
Chimique neuf.

Rotel RA-810

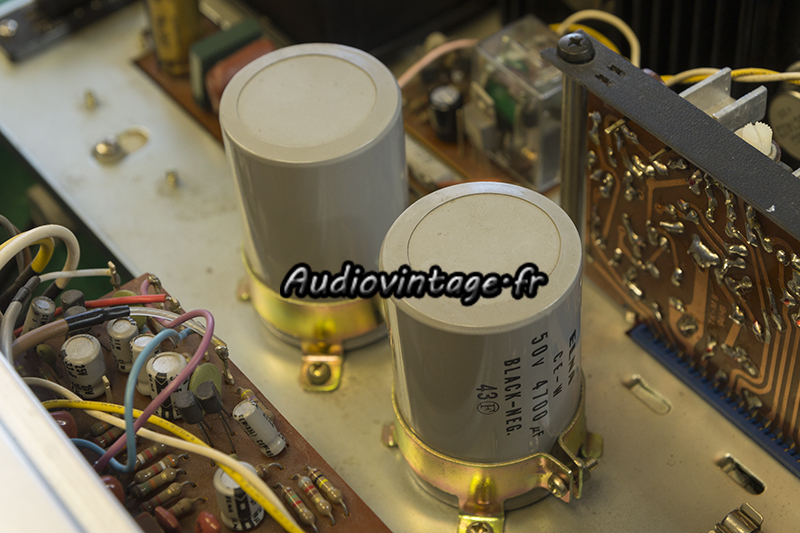

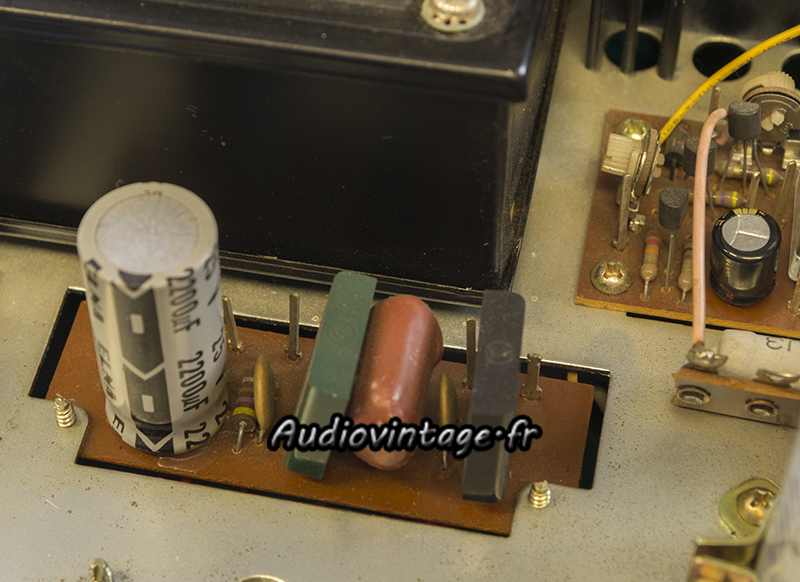

Les condensateurs de filtrage originaux.

Rotel RA-810

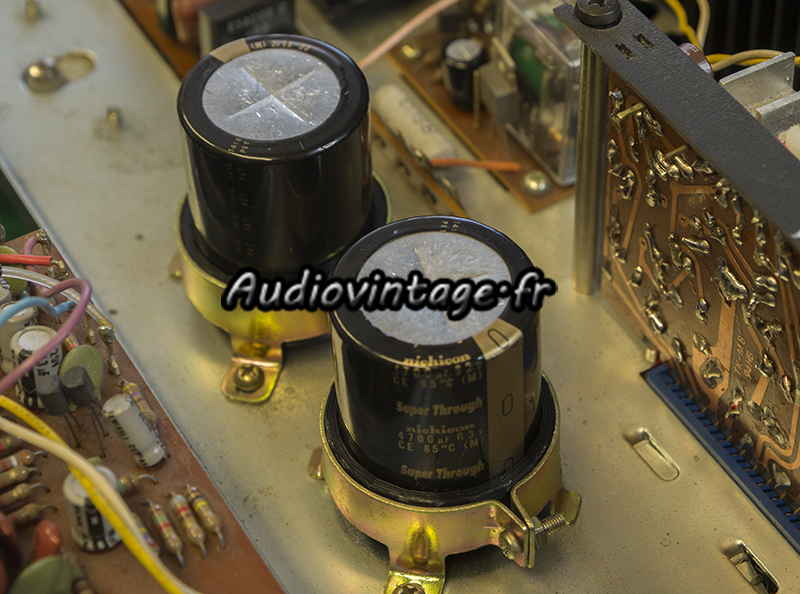

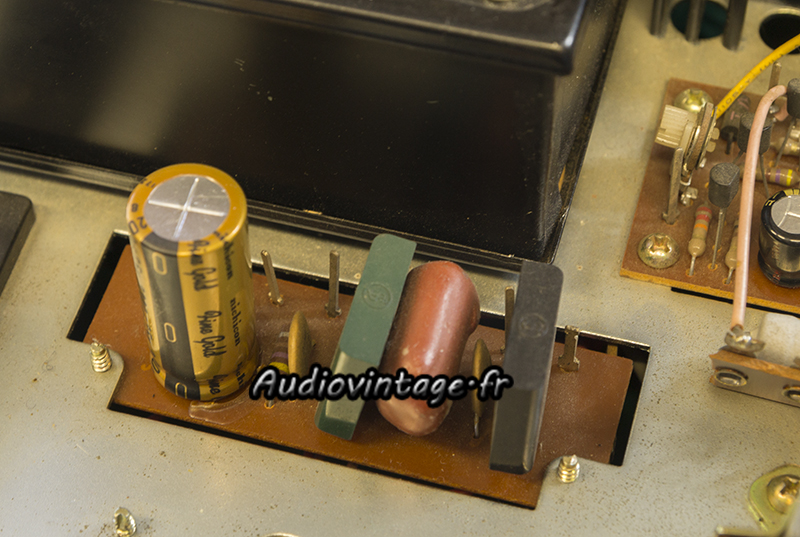

Des condensateurs chimiques neufs prennent place. Les adaptateurs de montage sont des « anneaux » réalisés en impression 3D.

Rotel RA-810

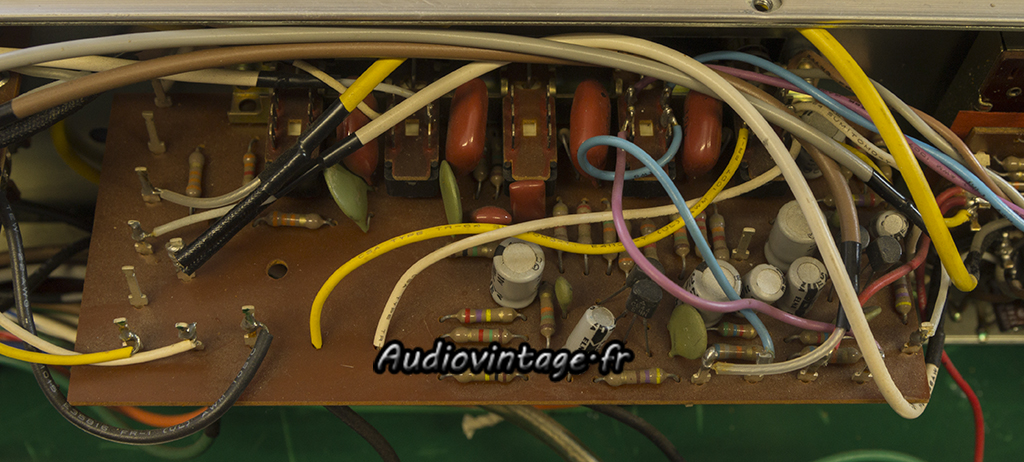

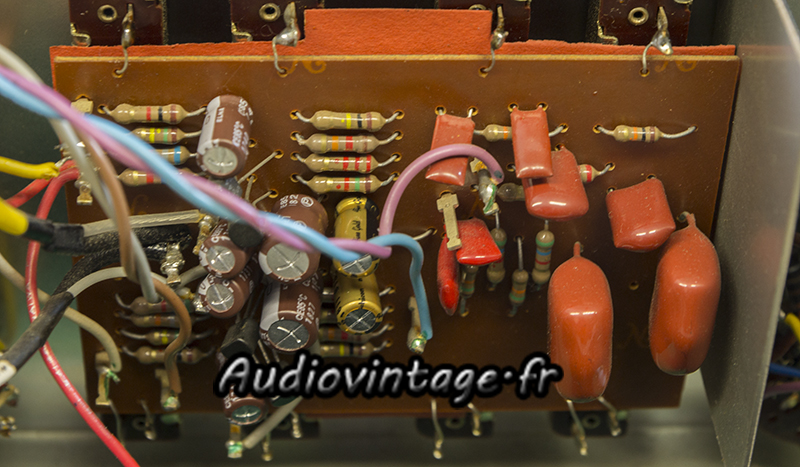

Le circuit de tonalité.

Rotel RA-810
Condensateurs neufs en place.

Rotel RA-810

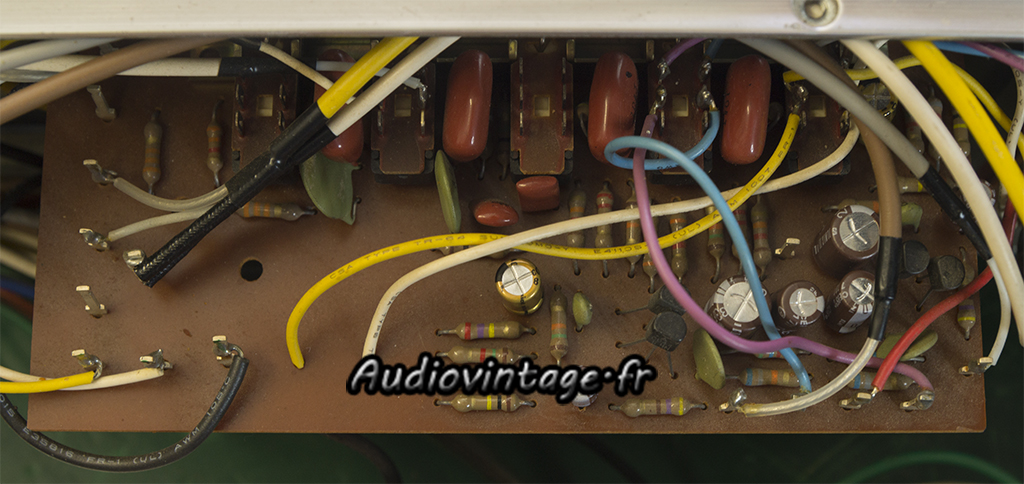

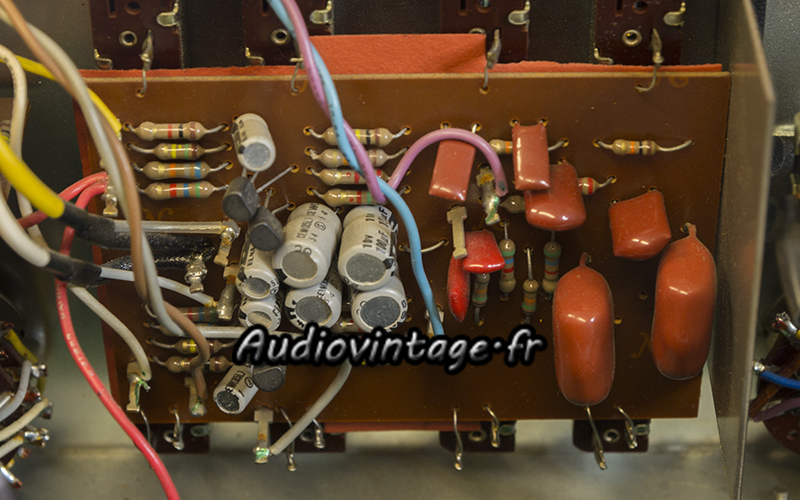

Le circuit « filtres ».

Rotel RA-810
Condensateurs chimiques remplacés.

Rotel RA-810
Rotel RA-810
Terminé. Le bias était quasiment à zéro, il ne devait pas chauffer beaucoup c’est sur…Un bias bien réglé, c’est l’assurance d’avoir une qualité sonore optimale !

Rotel RA-810

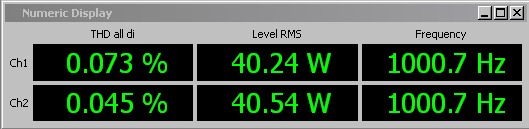

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Rotel RA-810

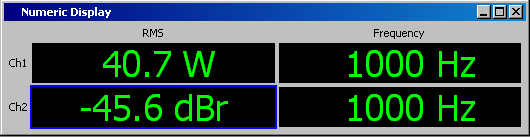

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Rotel RA-810
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Rotel RA-810
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Rotel RA-810

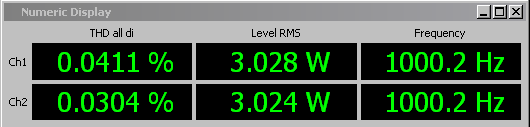

Distorsion relevée à 3w sous 8 ohms, entrée phono.

Rotel RA-810
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Rotel RA-810
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Rotel RA-810
Rotel RA-810
Rotel RA-810
Rotel RA-810
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Rotel RA-810

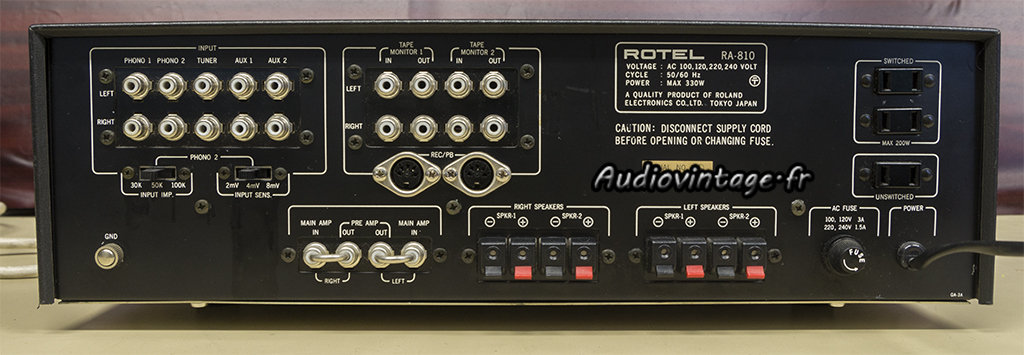

Connectique.
